Добрый вечер.
Заказал на Али платы для акб BL5C ( 15 банок INR 18650 29E ) китайского шуруповерта Heimerdinger LB 176.

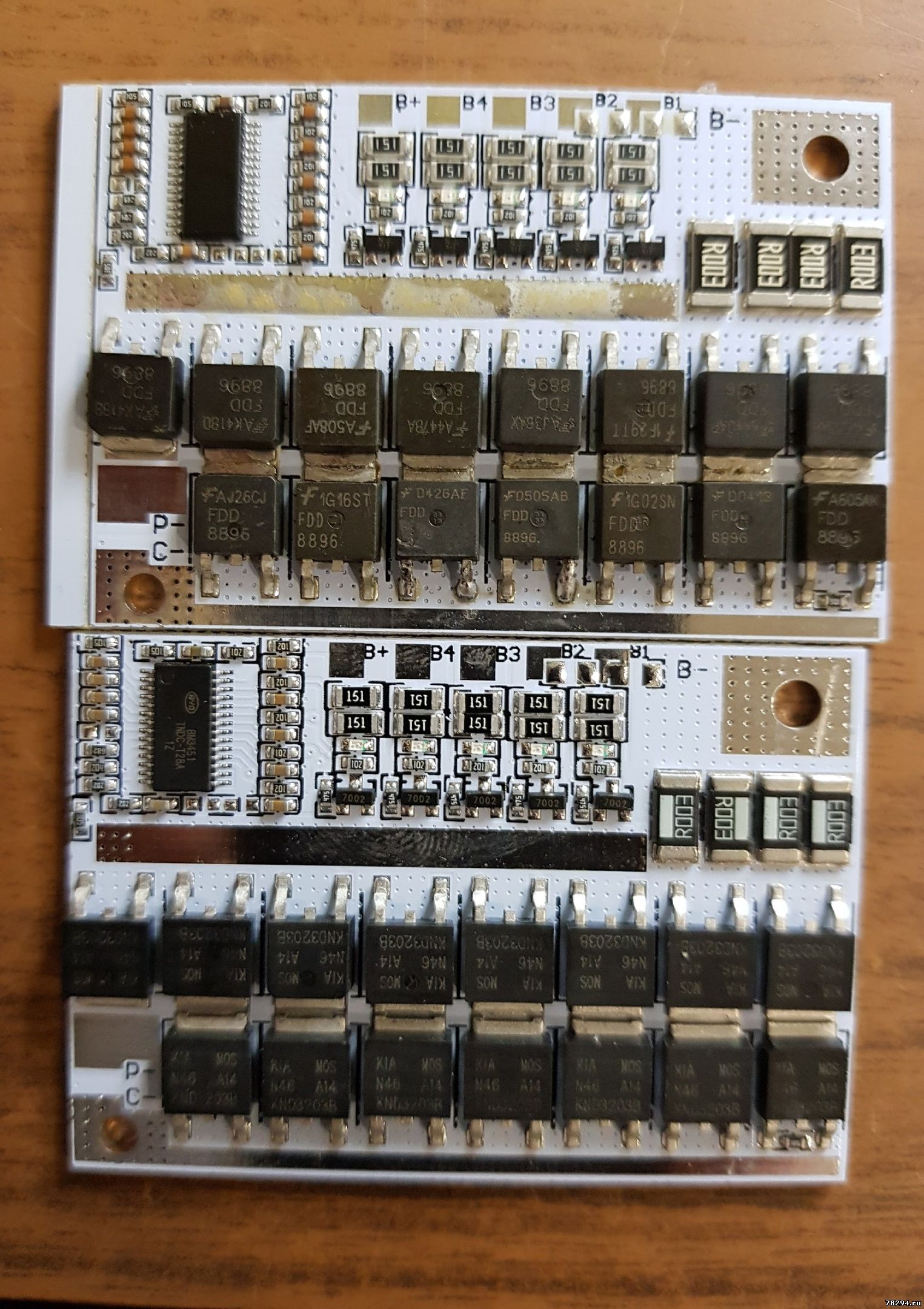

Пришли две ВМС на разных микросхемах

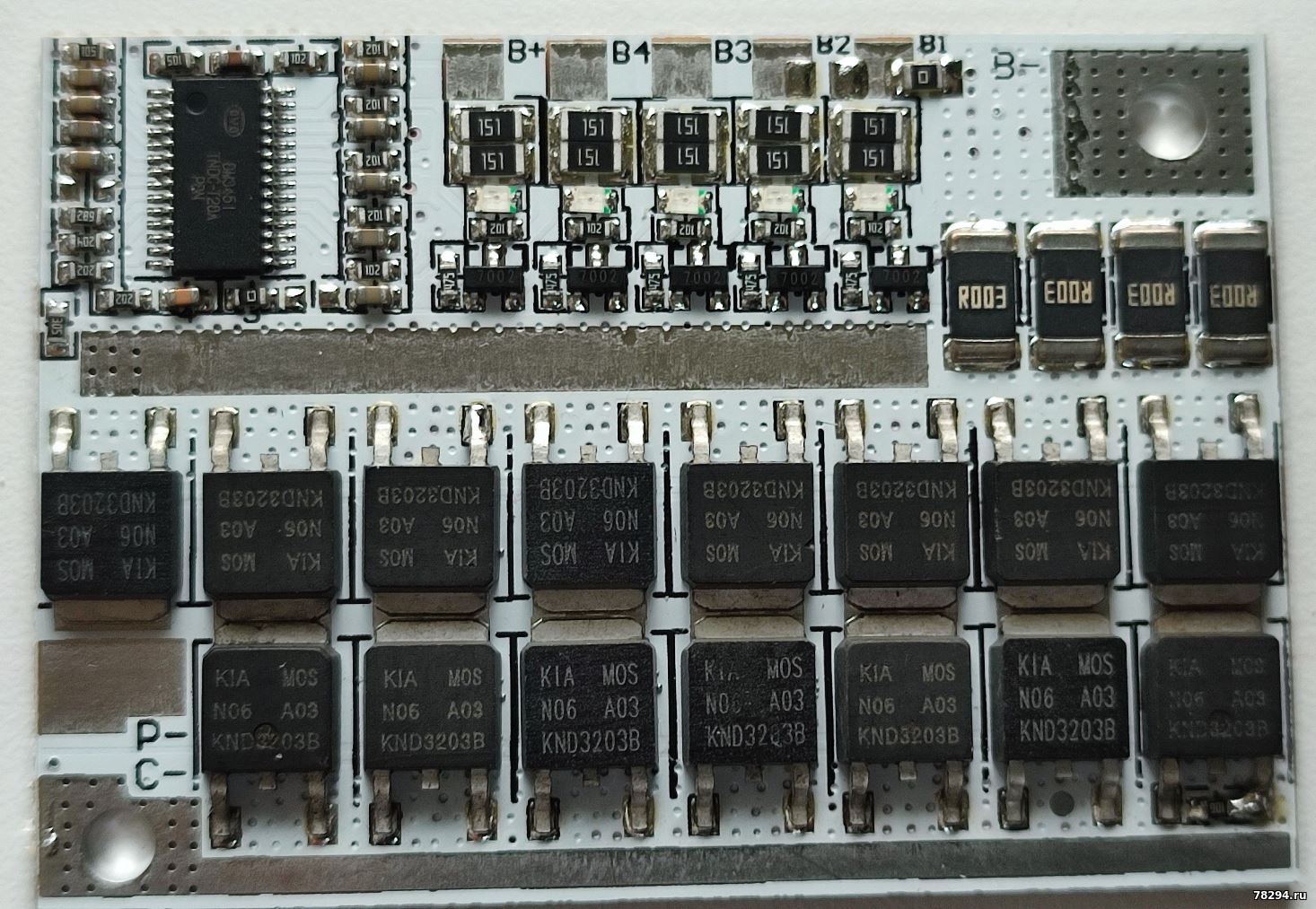

BM 3451 TNDC-T28A mosfet KND 3203 B
BM 3451 SMDC-T28А mosfet FDD 8896
Собственно хотел спросить что лучше поставить, вроде разница по даташиту небольшая.
Шуруповерт средней мощности, использую для бурения льда на рыбалке.
Буду рад любому совету.
$IMAGE2$
Сообщение отредактировал kuzma6759 - Суббота, 04.02.2023, 00:50 |
|
|
|
|
|
kuzma6759
|
Дата: Суббота, 04.02.2023, 00:06 | Сообщение # 123
|
|
|
|
|
|
|
|
|
volk18
|
Дата: Понедельник, 06.02.2023, 18:53 | Сообщение # 124
|
|
|
Собрал на BMS 5S 100A для Black decker 18v, сначала показывал на вольтметре 21, вставил в шуруповерт он работает, на индикаторе ноль, банки все показывают,4,29, на В1-4,29, В2- 8,61, В3- 12,99, В4- 17,26, на В5- 1(нет), банки все заряжены, на выходе на аккумулятор ноль, хотя шуруповёрт работает
Все разбрался, полетел вольтметр, и второе внук переключил на вольтаж на 20, поэтому больше 20 и не показывал
Сообщение отредактировал volk18 - Понедельник, 06.02.2023, 19:47 |
|
|
|
|
|
lexxreker
|
Дата: Воскресенье, 12.02.2023, 13:53 | Сообщение # 125
|
|
|
Да.платы стали эти просто жесть. Нестабильности разные.
Вод одна из них. Отсечка 2.5 воль. Когда должна быть 2.7.
Отключение зарядки при 20 вольт. Батареи Панасоник дельта отличная.
Уже мучаю 3 плату все работают по разному. Защита от КЗ не работает если ячейки имеют во нутренее сопротивление менее 6 мОМ. 3 шунта долой все равно.
С другой партии вроде нормально все системы . Но кЗ не работает, на слабых ячейках срабатывает.
|
|
|
|
|
|
Catana
|
Дата: Понедельник, 24.04.2023, 03:17 | Сообщение # 126
|
|
|
Вопрос? Не где не могу найти , какое максимальное напряжение можно подавать на такую плату. нужно 5s есть блок на 24В 4 А.
|
|
|
|
|
|
MaximusPanin
|
Дата: Понедельник, 24.04.2023, 05:45 | Сообщение # 127
|
Пользователи
MaximusPanin
Рядовой
- Сообщений:15
- Репутация:0±
|
Цитата Catana (  ) Вопрос? Не где не могу найти , какое максимальное напряжение можно подавать на такую плату. нужно 5s есть блок на 24В 4 А.
Вам нужно зарядное устройство 5S 21V, а не просто блок питания.
Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
|
|
|
|
|
|
switch1918
|
Дата: Понедельник, 08.05.2023, 11:13 | Сообщение # 128
|
|
|
Всем привет, помогите, пожалуйста, разобраться.
В общем я переделал свои колонки на батарейное питание, убрал трансформатор и усилитель на TDA7293, поставил китайский цифровой усилитель на 100 вт и питаю все это от аккумуляторов. Батарея собрана как 5s2p, то есть пять последовательно соединенных по две штуки в параллель для того чтоб хватало надолго. Напряжение 21 вольт, литий-ионные обычные 18650. Если честно я за полгода выкинул уже два десятка новых батарей, никак не могу разобраться с этими (и другими) платами, заставить чтоб все работало нормально. Вот сейчас очередные два в сборке сдохли...
Изначально я купил готовую сборку 5s2p, для зарядки и защиты впаял такую плату

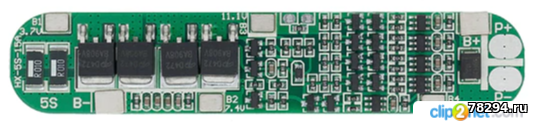

У меня два идентичных устройства (две колонки), но одна из батарей быстро сдохла. Эта плата высадила АКБ в ноль на некоторых ячейках. То есть ничего она не защищала, не отключила нагрузку. Токи у меня относительно маленькие, на 21 В максимум 3..4 Ампера. Подумал плата неисправна. Я купил новые аккумуляторы, поставил другую такую же плату - история повторилась, но уже с другим устройством. Однако я уже успел спасти некоторые из них. Подумал что платы дерьмо. Купил такие:

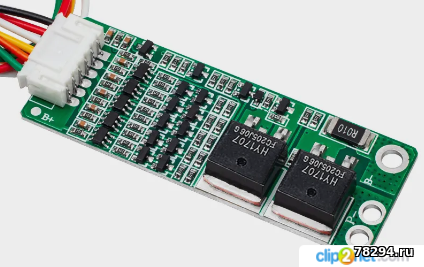

Она тоже не отключала при разряде и опять высадила одну пару в ноль. Нашел эту ветку форума пару месяцев назад, купил плату о которой тут говорят. Перед сборкой опять же все аккумы отбалансировал - зарядил и несколько часов замкнул в параллель, проследил чтоб все элементы имели одинаковое напряжение. За одной платой не уследил, там были перемычки на 3S, соответственно опять высадила одну ячейку (два элемента в параллели) в ноль. Заменил плату на 5S, заменил аккумуляторы, зарядил, отбалансировал, собрал. Проработало несколько дней. Светодиоды загорались/гасли - так и не понял принцип как они работают и что показывают. Несколько дней назад заметил что напряжение на всей батареи аж 25 вольт.

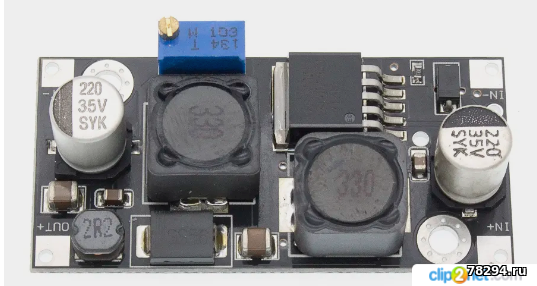

Тут надо рассказать как заряжаю: на сборку с разъема зарядника приходит напряжение на модуль stepup/stepdown преобразователя на XL6019E
На выходе его установлено значение 21 Вольт (4,2 х 5). Как получилось 25 я не знаю - отпаял провода и проверил - преобразователь дает 21 ровно. На некоторых банках напряжение было почти 5 вольт. Подумал или меня глючит или еще что-то, высадил батарею до отключения (плата сработала и отключила), зарядил снова. Вчера опять села (при работе естественно), притащил домой - проверил напряжения на всех банках. В целом все в норме, на паре было 2.8 видимо плата считала и отрубила. Поставил на заряд. Проверил во время заряда напряжение - на тот момент было 18.8 вольт. Заряжал от БП ноута напряжением 19 Вольт, выдает ток до 5 А. Собственно преобразователь этот я и ставил для того чтоб можно было девайс заряжать от всего что есть под рукой. Проверяю утром напряжения на батарее - на трех 3.9 вольта, на одном 4.4 вольта и на одном... ноль!
Ребят, помогите советом как все сделать по уму, я задолбался аккумуляторы покупать. Уже хочется просто тупо поставить 10 банок в параллель и на выходе преобразователь чтоб поднять напряжение до 20 вольт. Хотя бы дохнуть не будут как мухи. Столько бабла высадил на батарейки что проект стал нифига не бюджетным.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 08.05.2023, 14:39 | Сообщение # 129
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата switch1918 ( ) помогите советом как все сделать по уму
купите готовый акб https://alli.pub/6oy4tu
защелкивайте его снаружи колонки сзади
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
switch1918
|
Дата: Вторник, 09.05.2023, 15:32 | Сообщение # 130
|
|
|
Цитата Anat78 ( )
Каждый раз при изготовлении нового девайса с батарейным питанием мне нужно будет покупать эти готовые АКБ? мне кажется это неправильно, я хочу научиться делать сам. Но похоже где-то ошибся.
|
|
|
|
|
|
MaximusPanin
|
Дата: Вторник, 09.05.2023, 17:45 | Сообщение # 131
|
Пользователи
MaximusPanin
Рядовой
- Сообщений:15
- Репутация:0±
|
Цитата switch1918 ( ) я хочу научиться делать сам. Но похоже где-то ошибся.
Попробуйте спросить на форуме "электротранспорт", там народ шарит по балансирам и зарядникам.
Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 09.05.2023, 19:16 | Сообщение # 132
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата switch1918 ( ) Каждый раз при изготовлении нового девайса с батарейным питанием мне нужно будет покупать эти готовые АКБ?
да так получается универсально и удобнее с заменой
либо учиться собирать правильно.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
switch1918
|
Дата: Среда, 10.05.2023, 13:13 | Сообщение # 133
|
|
|
Цитата Anat78 ( ) да так получается универсально и удобнее с заменой
либо учиться собирать правильно. |
|
|
|
|
|
Anat78
|
Дата: Среда, 10.05.2023, 14:42 | Сообщение # 134
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Все знания выложил в начале темы, просто надо все делать внимательно и аккуратно и по правилам подключать бмс к батарее, а то сгорают
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
switch1918
|
Дата: Среда, 10.05.2023, 14:58 | Сообщение # 135
|
|
|
Я сначала выравнивал напряжение на всех, потом припаивал плату последовательно от минуса до плюса. В этой теме я не нашел как правильно подключать...
|
|
|
|
|
|
mixail-anten
|
Дата: Четверг, 25.05.2023, 12:41 | Сообщение # 136
|
|
|
Всех приветствую. Собираюсь переделать аккум. 14,4В для шурика макита на литий , приобрёл BMC ку -она на фото.
Прошу совет- Для использования в варианте 4S всё ли правильно с перемычками установленными на этой плате?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 25.05.2023, 13:13 | Сообщение # 137
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
верно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
etopochto
|
Дата: Понедельник, 05.06.2023, 00:05 | Сообщение # 138
|
|
|

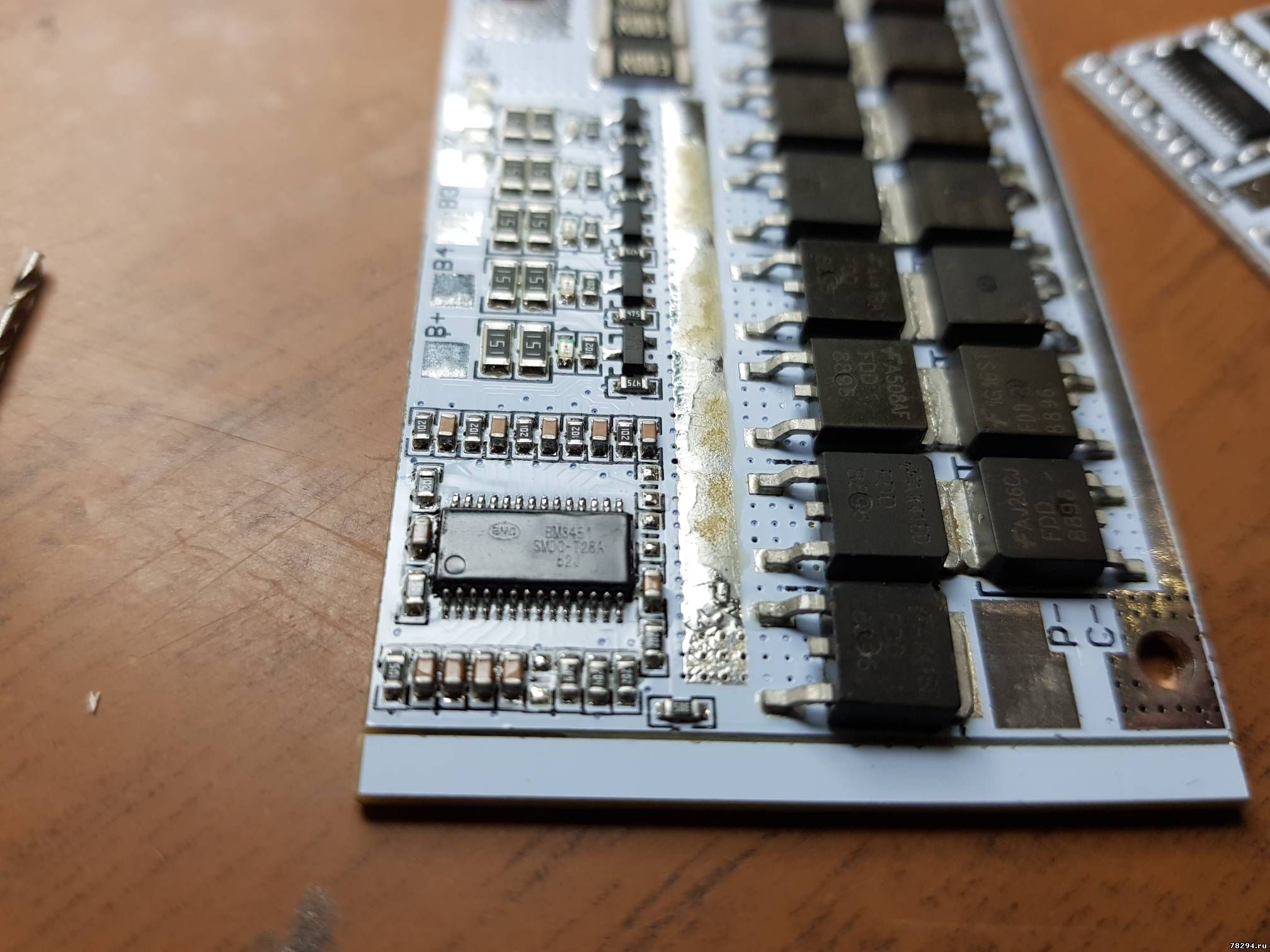

На свежесобранной батарее 5S эта плата пыталась сбалансировать до 0 одну из ячеек. 3 по счету от +. Заметил через две недели , когда на банке оставалось всего 2,5 вольта. Причина - смд конденсаторы 0,1 в цепи контроля напряжения на банках С1-С5 по схеме даташита. Все имели разную степень утечки. Обязательна замена, промывка. Плата с АЛИ , осень 2022г.
|
|
|
|
|
|
atassaab
|
Дата: Суббота, 01.07.2023, 18:06 | Сообщение # 139
|
|
|
Здравствуйте. Подскажите пожалуйста за что отвечает этот резистор
Переделал старый 18 в. шурик ( название не помню, Очень тяжелый) на 5S 2P.
И Зарядное на XL 4015-Е1. Выставил 21 вольт и 1,5А
На плате сгорел этот резистор.
на xl сгорела микросхема. Что пошло не так?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 01.07.2023, 20:19 | Сообщение # 140
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
atassaab
|
Дата: Понедельник, 03.07.2023, 14:48 | Сообщение # 141
|
|
|
.
Здравствуйте. Подскажите пожалуйста за что отвечает этот резистор
Переделал старый 18 в. Шурик Fit 80202 на 5S 2P.
И Зарядное на XL 4015-Е1. Выставил 21 вольт и 1,5А
На плате сгорел этот резистор.
на xl сгорела микросхема. Что пошло не так?
Сообщение отредактировал atassaab - Понедельник, 03.07.2023, 16:05 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 03.07.2023, 16:04 | Сообщение # 142
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|

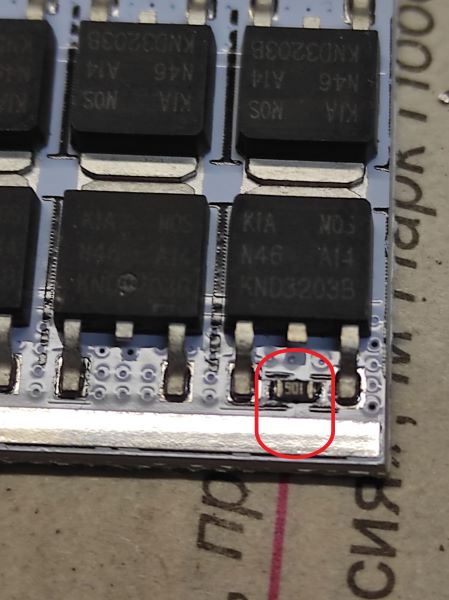

во 2 сообщении указан он на схеме, резистор в затворе Rco=10Мом типовое значение для этого контроллера
если у вас стоит меньше то сгорит и резистор и микросхема
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
MaximusPanin
|
Дата: Понедельник, 03.07.2023, 17:27 | Сообщение # 143
|
Пользователи
MaximusPanin
Рядовой
- Сообщений:15
- Репутация:0±
|
Цитата atassaab ( ) На плате сгорел этот резистор.

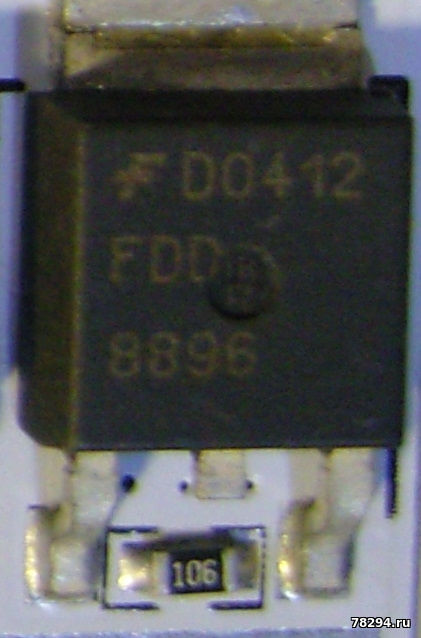

На моих фото выше хорошо видно, на этих БМС установлен SMD 106 - это 10 МОм (мегаом).
У вас точно ЗУ, а не просто DC-DC преобразователь ?
Lukey 702 • Miniware TS101 • UNI-T UT33C • UNI-T UT60S • LCR-T4 • LaCrosse BC1000 • SkyRC MC3000
|
|
|
|
|
|
atassaab
|
Дата: Понедельник, 03.07.2023, 20:16 | Сообщение # 144
|
|
|
Огромное спасибо за ответы.
Оказывается был мой косяк при сборке. Плохо закрепил аккумы. Человек уронил шурик и сборка коротнула плюсом на этот резистор..
На вопрос выше.
ПлатаTENSTAR ROBOT gw4015-2 на микрухе xl4015-e1 5A литиевое зарядное устройство CV CC.
Cтавлю не первый раз, проблем не было.
Вопрос по резистору , за ,что он отвечает?
Сообщение отредактировал atassaab - Понедельник, 03.07.2023, 20:41 |
|
|
|
|
|
ladasamara63
|
Дата: Суббота, 15.07.2023, 03:19 | Сообщение # 145
|
|
|
Цитата switch1918 ( ) Но похоже где-то ошибся.
При зарядке вы выставили большой ток скорее всего, плата не успевает балансировать. И вырубается по перезаряду.
А судя по тому что на одной 0 ,другой 4,4.
1.У вас либо неисправен какой то транзистор на плате
2. Неверное подключение
3. Посмотреть маркировку микрухи на соответствие к литию.
4. Когда собираете сборку проверяйте сразу все защиты, перезаряд , переразряд, кз
|
|
|
|
|
|
ACKET
|
Дата: Воскресенье, 10.09.2023, 18:59 | Сообщение # 146
|
|
|
Всем привет! У меня плата собрана была с АКБ. Случайн замкнула дорожка снизу на корпус АКБ, а корпус АКБ в данном случае это +.
После этого перестала идти зарядка через вывод charge - моментально сбрасывает ток, как будто батарея уже заряжена и балансировка не идёт.
Проверил все транзисторы в плече зарядки, проверил резисторы - вроде всё живое. Что это может быть - сгорел какой-то вход на микрухе?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 10.09.2023, 20:43 | Сообщение # 147
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
проверьте сгоревшие дорожки или просто замените плату на новую
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ACKET
|
Дата: Понедельник, 11.09.2023, 00:39 | Сообщение # 148
|
|
|
Ничего сгоревшего не обнаружил... заменить пока нечем... заказал микросхемы и платы..
|
|
|
|
|
|
afanasievich
|
Дата: Суббота, 21.10.2023, 23:49 | Сообщение # 149
|
|
|

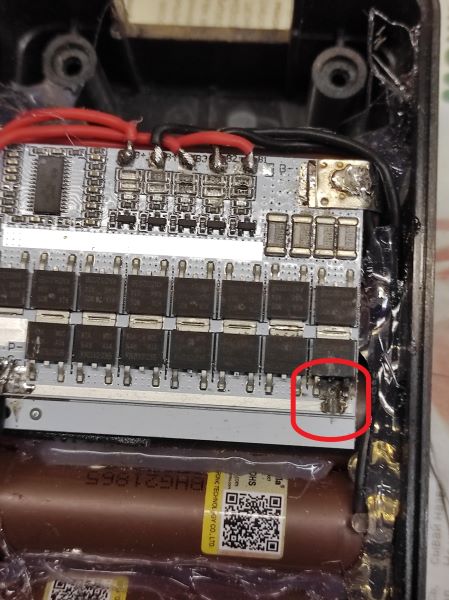

Добрый вечер. На плате BMS S5 оторвалась с проводом площадка B+ / Куда тепер припаять провод плюс? Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 22.10.2023, 08:43 | Сообщение # 150
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Проще конечно купить новую плату
или можете подключиться к балансировочному резистору
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
