andrew721721 Дата: Понедельник, 06.11.2023, 13:18 | Сообщение # 151

Пользователи

andrew721721

Рядовой

  • Сообщений:5
  • Репутация:0±

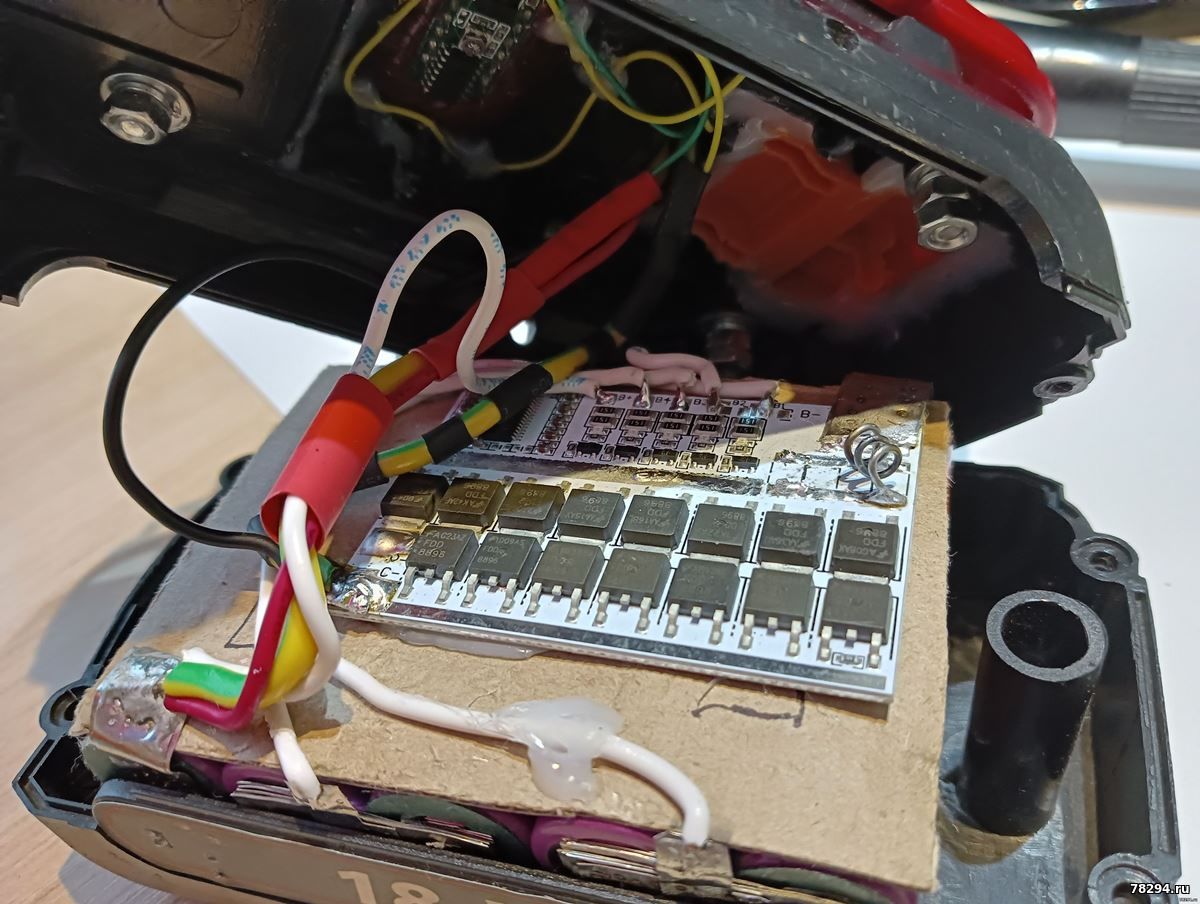

Добрый день! Собрал аккумулятор 18 В  на BMS 5S проверяю - между В- и В+ 21,2 В на контактах к шурику 16-17 В что это? Замена платы BMS?

Сообщение отредактировал andrew721721 - Понедельник, 06.11.2023, 14:26
Anat78 Дата: Понедельник, 06.11.2023, 15:42 | Сообщение # 152

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Фото сборки?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrew721721 Дата: Понедельник, 06.11.2023, 16:44 | Сообщение # 153

Пользователи

andrew721721

Рядовой

  • Сообщений:5
  • Репутация:0±

Как то не прикрепилось

Сообщение отредактировал andrew721721 - Понедельник, 06.11.2023, 16:45
andrew721721 Дата: Понедельник, 06.11.2023, 16:45 | Сообщение # 154

Пользователи

andrew721721

Рядовой

  • Сообщений:5
  • Репутация:0±

Anat78 Дата: Понедельник, 06.11.2023, 17:15 | Сообщение # 155

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

замыкание в1-2?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrew721721 Дата: Понедельник, 06.11.2023, 17:31 | Сообщение # 156

Пользователи

andrew721721

Рядовой

  • Сообщений:5
  • Репутация:0±

Мерял между В- и В1 = 4.1 В, между В- и В2 = 8,2 В и так далее до В+ = 21.2 В, а вот на контакты к шурику приходит 16-17 В. Причем напряжение плавает в этих пределах. Сама BMS не может так козлить?

Сообщение отредактировал andrew721721 - Понедельник, 06.11.2023, 17:32
etopochto Дата: Понедельник, 06.11.2023, 17:33 | Сообщение # 157

Пользователи

etopochto

Рядовой

  • Сообщений:2
  • Репутация:0±

Зарядку подключали?
andrew721721 Дата: Понедельник, 06.11.2023, 17:41 | Сообщение # 158

Пользователи

andrew721721

Рядовой

  • Сообщений:5
  • Репутация:0±

Подключал зарядку. Ночь простояла сборка на зарядке. Результат - 17,4 В
korobchenok Дата: Четверг, 23.11.2023, 21:47 | Сообщение # 159

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата andrew721721 ()
Сама BMS не может так козлить?
У меня есть одна такая "козлящая" в версии 3S. На выходе 10,6 вольта при том что сами аккумуляторы полностью до 4,2 вольт заряжены. Зарядить чуть больше, буквально до 4,25 вольта - на выходе будет "0". А если попытаться подключить нагрузку даже при том что на выходе 10,6 вольта имеется тут же "0".
Плюнул, не стал заморачиваться, использую полевики с нее для ремонта других китайских поделок. В частности вчера новенькую из упаковки 3S которую переделал в 5S поставил - что-то сильно греется при зарядке, и не отключилась при достижении порога Overcharge protection, смотрю гонит уже на один из аккумуляторов 4,38 вольта и отключаться не думает. Стал разбираться - один из полевиков пробит. Новая, с заводу!!!! Снял с "козлящей" полевик, поставил - все, полет нормальный, и верх отрабатывает, и низ. Китайское какчество....  facepalm
way5604 Дата: Воскресенье, 03.12.2023, 17:43 | Сообщение # 160

Пользователи

way5604

Рядовой

  • Сообщений:7
  • Репутация:0±

Т.е. разряд выше нормы бмс на выходе выдает 0?
vertual1962 Дата: Четверг, 14.12.2023, 14:59 | Сообщение # 161

Пользователи

vertual1962

Рядовой

  • Сообщений:2
  • Репутация:0±

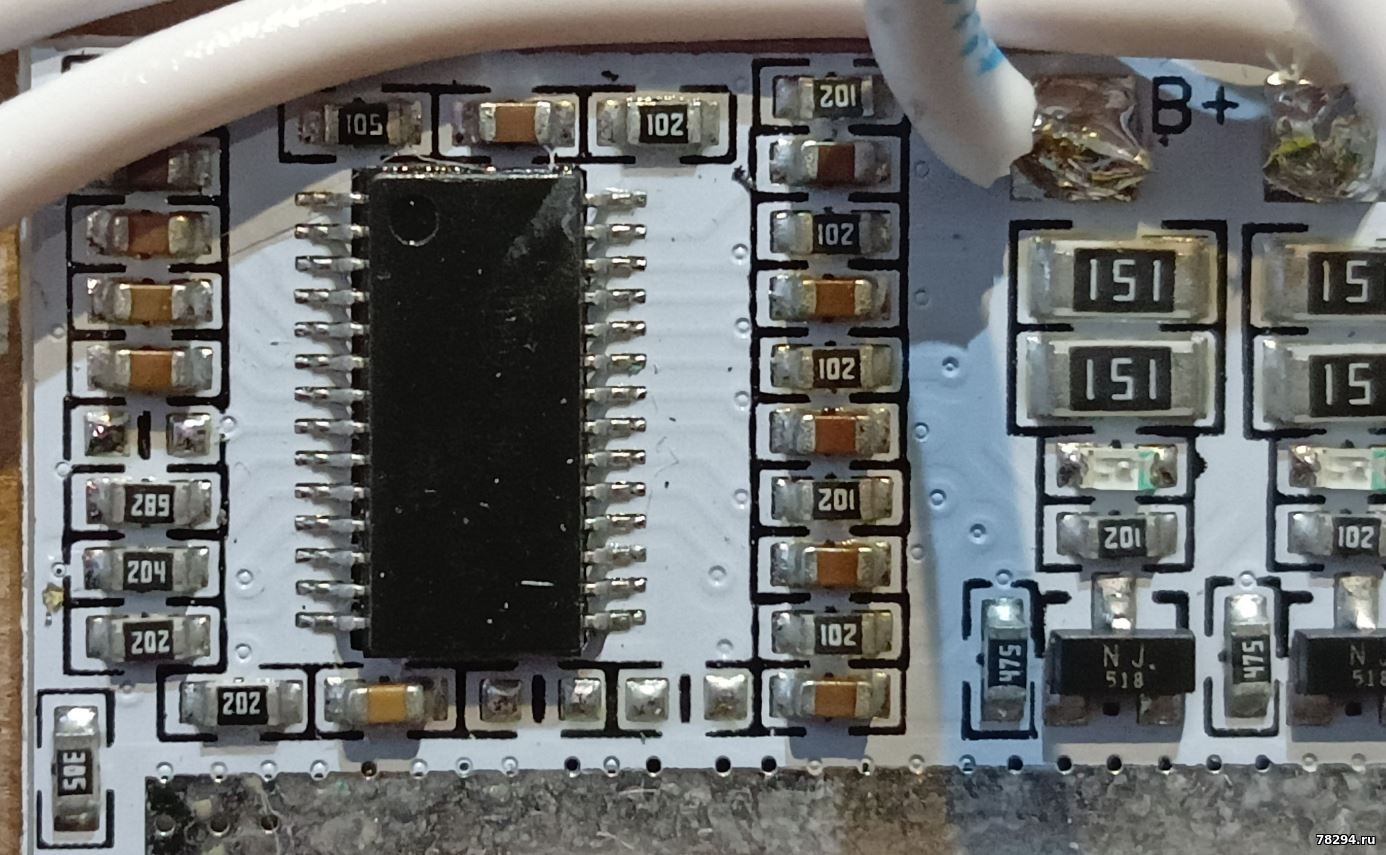

Приобрёл плату а на ней такая фигня. Нужно перепаять или так можно оставит?
Anat78 Дата: Четверг, 14.12.2023, 15:03 | Сообщение # 162

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

сойдет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vertual1962 Дата: Четверг, 14.12.2023, 15:04 | Сообщение # 163

Пользователи

vertual1962

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо!
tvt5537 Дата: Понедельник, 18.12.2023, 21:50 | Сообщение # 164

Пользователи

tvt5537

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте. Платы на контроллере BHDC для lifepo4.
1.Начало балансировки на 3.405, при дальнейшем повышение напряжения, на каком напряжение отключается балансировка? Например при буферном напряжение 13,8 балансировка уже не будет работать?
2. В буферном режиме, когда элементы все выровнялись, балансировка выключается , или продолжает работать?


Сообщение отредактировал tvt5537 - Понедельник, 18.12.2023, 21:50
Anat78 Дата: Вторник, 19.12.2023, 07:39 | Сообщение # 165

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Цитата tvt5537 ()
на каком напряжение отключается балансировка?
3,6
Цитата tvt5537 ()
Например при буферном напряжение 13,8 балансировка уже не будет работать?
13,8/4=3,45 значит не будет
но мне подсказывает что у вас мультиметр плохой
Цитата tvt5537 ()
когда элементы все выровнялись, балансировка выключается
балансировка выключится когда на элементах будет меньше 3,59в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tvt5537 Дата: Вторник, 19.12.2023, 20:11 | Сообщение # 166

Пользователи

tvt5537

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
13,8/4=3,45 значит не будет
В даташите указанно начало балансировки 3,405в. Но судя по видео на ютубе, при превышение какого-то порога, балансировка опять отключается, т.е. даже на 3,5в уже нет балансировки.
Мультиметр мастеч и флюк между собой до последнего знака совпадают.
Anat78 Дата: Вторник, 19.12.2023, 21:46 | Сообщение # 167

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Цитата tvt5537 ()
В даташите указанно начало балансировки 3,405в.
Тогда укажите точную модель вашего контроллера


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tvt5537 Дата: Вторник, 19.12.2023, 22:49 | Сообщение # 168

Пользователи

tvt5537

Рядовой

  • Сообщений:3
  • Репутация:0±

BM3451 BHDC T28AВ даташите указано напряжения начала балансировки 3,405, но гистерезис не указан. Т.е. если напряжение дальше будет подниматься, при каком напряжение балансировка отключится.
Контроллера в данный момент нету, думал развести свою плату бмс на данном контроллере, но в даташите далеко не вся информация есть.
Anat78 Дата: Вторник, 19.12.2023, 23:09 | Сообщение # 169

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Цитата tvt5537 ()
Но судя по видео на ютубе, при превышение какого-то порога, балансировка опять отключается
какое видео, какой порог там?

Цитата tvt5537 ()
но гистерезис не указан.
Cells’ balance function is used to balance the cells’ capacity in a pack. When all voltages of VC1, (VC2-VC1), (VC3-VC2), (VC4-VC3) and (VC5-VC4) are lower or higher than VBAL , all the external balance discharge circuits will not work. Otherwise the cell, whose voltage is higher than VBAL, will turn on the external discharge circuit and make its voltage lower than VBAL. During charging, If the highest voltage of five cells enters overcharge state and its cell balance circuit turns on, the charge control MOSFET turns off and the external discharge circuit works and makes the battery voltage fall down to VREL1 which is the overcharge release threshold, then turn on the charge control MOSFET for continuing charge .For a long enough time of charge and discharge cycles, the voltages of all cells will reach to more than VBAL, and avoid
the capacity differences between batteries.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gychev2 Дата: Пятница, 22.12.2023, 12:41 | Сообщение # 170

Пользователи

gychev2

Рядовой

  • Сообщений:2
  • Репутация:0±

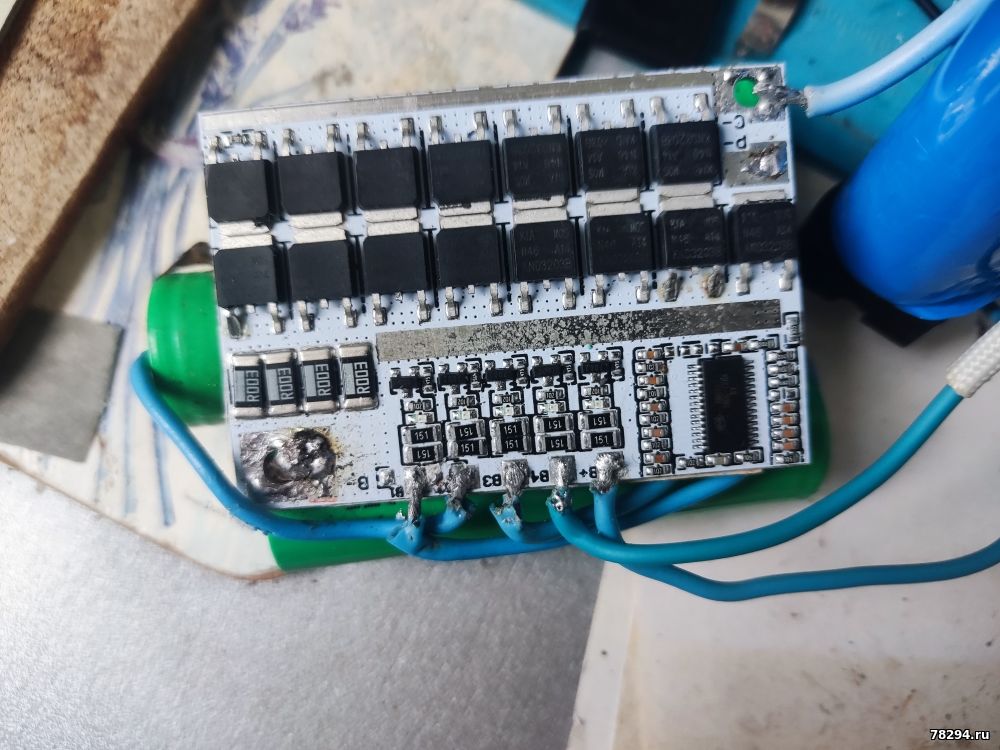

Добрый день всем. Решил перевести шурик на литий, батарея 14.4В. Купил плату 4S 60-100A, акумы 3000мА 18650. Все подпаял, на сборке 16.7В, на выходе батареи 11В. При подключении любой нагрузки падает в ноль. Прочитал всю тему, выпаял силовые транзисторы, проверил, все целые. Запаял на место для проверки только 2 штуки, чтобы время зря не тратить. При подключении зарядного заряд идет, судя по нагреву зарядного. Где-то часа через полтора загорается один светодиод на плате и больше не тухнет, даже если отключить зарядное. Напряжение на аккумуляторах после зарядки на трех 3.9В, на одном 4.2. На выходе все равно только 11В. Замерил что приходит на силовые транзисторы, между затворами и истоками. У первой линейки транзисторов между затворами и истоками 0В, у второй линейки, которые подключены к 11 ноге микросхемы между затворами и истоками 7В. Ясно, что первые транзисторы закрыты и напряжение на выход батареи через них не идет. В- и С- между собой замыкал, ничего не дало. Сборку подпаивал правильно, начинал с минуса и дальше на увеличение. Плату в мусорку?
Anat78 Дата: Пятница, 22.12.2023, 12:52 | Сообщение # 171

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Либо дохлый контроллер, либо неправильно все подключено, а так у вас разбалансировка элементов полная

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gychev2 Дата: Пятница, 22.12.2023, 13:10 | Сообщение # 172

Пользователи

gychev2

Рядовой

  • Сообщений:2
  • Репутация:0±

Подключение на несколько раз проверял, отпаивал все, по новой припаивал.
korobchenok Дата: Пятница, 29.12.2023, 17:55 | Сообщение # 173

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата gychev2 ()
Подключение на несколько раз проверял, отпаивал все, по новой припаивал.
Тогда однозначно
Цитата Anat78 ()
дохлый контроллер

Потому что больше ничего нет ничего в схемотехнике этой BMS между контроллером и силовыми полевиками. Впрочем есть там между затворами полевиков два резистора обозванные в даташите Rco и Rdo, ну и тот который обозван Rvm, через него на контроллер питание идет - но шанс на то что в них проблема мизерный.


Сообщение отредактировал korobchenok - Пятница, 29.12.2023, 18:01
dodg036qq Дата: Вторник, 16.01.2024, 20:20 | Сообщение # 174

Пользователи

dodg036qq

Рядовой

  • Сообщений:1
  • Репутация:0±

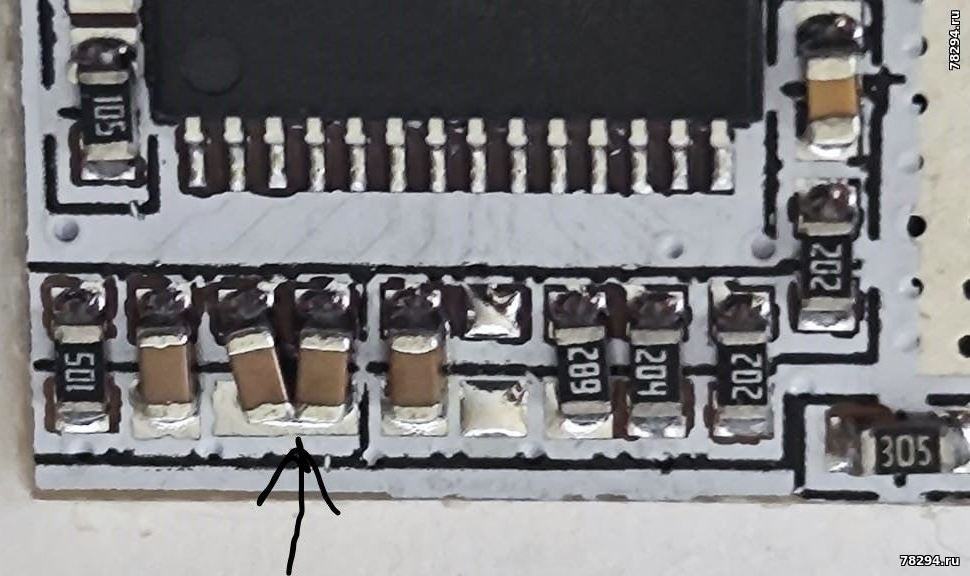

Здравствуйте.При переделки из 5s в 4S забыл распаять эту перемычку. Насколько критично это скажется на работу.



Сообщение отредактировал dodg036qq - Вторник, 16.01.2024, 20:45
korobchenok Дата: Вторник, 23.01.2024, 05:50 | Сообщение # 175

Пользователи

korobchenok

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата dodg036qq ()
Насколько критично это скажется на работу.

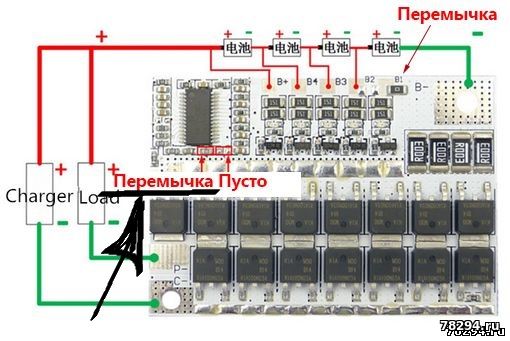

А не будет нормально работать. Без установленных в показанном стрелкой месте перемычек происходит опрос всех линий измерения VC1-VC5, и соответственно при установленной перемычке между В- и В1 по VC1 будет 0 вольт, что автоматом поведет у BMS крышу, ибо она посчитает что банка между B- и B1 разряжена в ноль, соответственно надо напряжение с выхода срочно снимать. При установленной на вход SET (16 ножка) перемычки между ней и Vcc (28 ножка) логика контроллера считает что GND=VC1, соответственно исключает опрос этой линии. Перемычка между 16 ногой и GND исключает из опроса и линию VC2 в дополнение к VС1, т.е. VC2=VC1=GND а первой линией на которой измеряется напряжение является VC3.
masterar Дата: Четверг, 22.02.2024, 17:16 | Сообщение # 176

Пользователи

masterar

Рядовой

  • Сообщений:3
  • Репутация:0±

Приветствую всех.

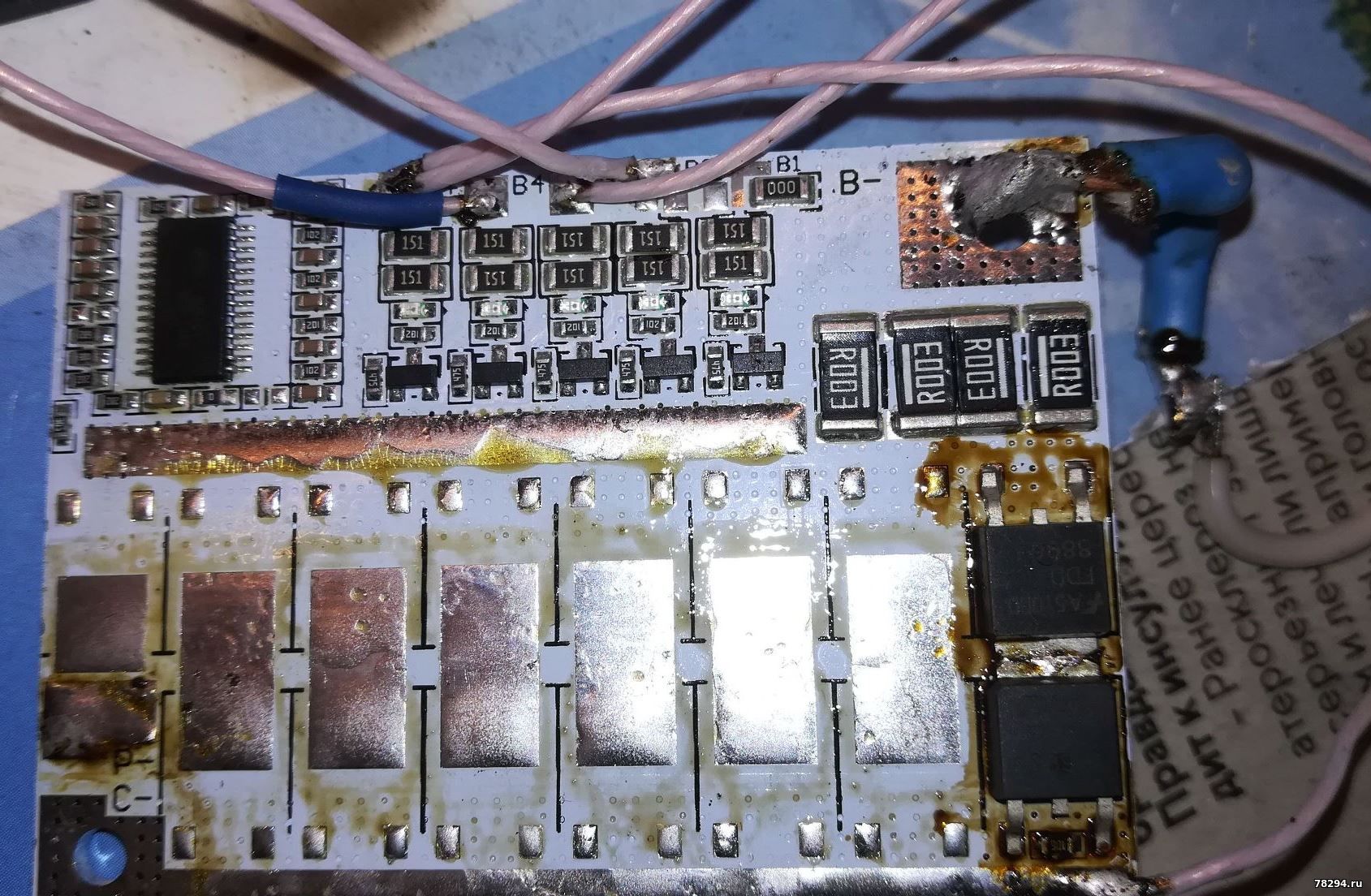

5 банок (10шт) 18650 LS 28P. BM3451 SMDC -T28A. Выпаял все резисторы 003 (так же оставлял 003 1шт). Ставил параллельно 015 и 010, при нагрузке (держу патрон рукой) дымит 015 защита срабатывает. Ставил отдельно только 010 и потом отдельно 015 защита работает как надо. Но после срабатывания защиты не включается даже после подключения зарядки. Думаю резистор 305 менять, на меньшую сторону?
Решил поставить 008 из скрепки. Измерил 8 мОм (Yaorea YR1035+) отрезал, спиралем запапял. Теперь он дымит, защита работает. При всех этих экспериментах, когда патрон останавливается, так же дымит мотор (думаю коллектор). Как подобрать защиту? Который день подбираю резисторы. Нагрузка подключена на P-
Думаю нужно менять конденсаторы Coc1 (dремя реакции защиты) и Coc2 (cрабатывание защиты при силе тока в 4 раза больше). Если не прав подправьте пожалуйста и напишите пожалуйста какой элемент за какую настройку отвечает и в какую сторону менять.





Сообщение отредактировал masterar - Четверг, 22.02.2024, 17:17
dialod64 Дата: Пятница, 15.03.2024, 19:41 | Сообщение # 177

Пользователи

dialod64

Рядовой

  • Сообщений:3
  • Репутация:0±

Всем доброго дня. Подскажите пожалуйста , а то совсем запутался. Заказал аккумуляторы, а потом платы с балансиром. И теперь не понятно они совместимы или нет.
Аккумуляторы
https://ozn.by/6wyi3k

Платы
https://ozn.by/6wyi3d?erid=2SDnjdbE8nk
Anat78 Дата: Пятница, 15.03.2024, 19:48 | Сообщение # 178

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

совместимы

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dialod64 Дата: Пятница, 15.03.2024, 19:57 | Сообщение # 179

Пользователи

dialod64

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
совместимы

Спасибо! Теперь я спокоен. Как приедут буду пробовать собрать для шурика новые акб.

Добавлено (15.03.2024, 20:01)
---------------------------------------------
Еще такой вопрос. А какой бп использовать для сборки 5s. Какое напряжение подавать на плату и какой ток? Оно же как я понял, для разных сборок разное должно быть. Прошу прощения за тупой вопрос.


Сообщение отредактировал dialod64 - Пятница, 15.03.2024, 20:02
Anat78 Дата: Пятница, 15.03.2024, 20:08 | Сообщение # 180

Администраторы

Anat78

Майор

  • Сообщений:6284
  • Репутация:49±
Anat78

Сами элементы конечно не очень подходят для шуруповерта - они слаботочные
Для зарядки батареи 5S - подавать 21в 2-3А


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
