Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
|
|
|
dialod64
|
Дата: Пятница, 15.03.2024, 20:25 | Сообщение # 181
|
|
|
Цитата Anat78 (  ) Сами элементы конечно не очень подходят для шуруповерта - они слаботочные
А можете подсказать или дать ссылку на продавца. Буду признателен. У вас то уже опыт и знания есть где лучше купить. Эти можно использовать тогда для других целей. Выбор огромный и подделок еще больше. Где и какие брать непонятно.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 15.03.2024, 20:35 | Сообщение # 182
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Если у того же продавца у которого покупали то вот сильнотоковые элементы:
https://ozn.by/6wyjm0?erid=2SDnjd5cjXN
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
masterar
|
Дата: Вторник, 19.03.2024, 10:51 | Сообщение # 183
|
|
|
Разве на эти белые платы BMS не нужно подавать напряжение 4,25в из расчета на 1 банку 4,25*5 = 21,25в? Чтоб нормально работала зарядка и стабилизация?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 19.03.2024, 11:05 | Сообщение # 184
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Нет
Балансировка включается гораздо раньше
для версии контроллера TNDC это 4,19вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
masterar
|
Дата: Вторник, 19.03.2024, 11:16 | Сообщение # 185
|
|
|
При зарядке я проверял, напряжение на банку доходит до 4,23в (по моему, точно не помню, но точно свыше 4,20в) и потом отключается. Дальше идет разрядка на резисторы до 4,15в, потом снова заряд. Пока все банки не стабилизируются так и циклично происходит. У меня 3 аккумулятора и ЗУ так работают. Я поставил 21,5в и стабилизированный ток, а бмс плата сама уже отключает банки. После зарядки (ЗУ отключено) светодиоды могут моргать и через сутки, похоже плата так стабилизирует. Это я заметил с не очень хорошими аккумуляторами, не высокотоковые. У них похоже со временем разброс сильный идет, да и когда собирал эту батарею начал для одного, потом пришлось по другому собирать, там уже банки по характеристикам сильно отличались. Разбирать времени не было, шуруповерт нужен был срочно)
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 19.03.2024, 23:14 | Сообщение # 186
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Цитата masterar ( ) При зарядке я проверял, напряжение на банку доходит до 4,23в (по моему, точно не помню, но точно свыше 4,20в) и потом отключается. Дальше идет разрядка на резисторы до 4,15в
Балансировка на 4,19в, поэтому более 4,2в подавать смысла нет вообще
итого на 5s не более 21в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Среда, 15.05.2024, 14:54 | Сообщение # 187
|
|
|
Здравствуйте.
Предполагается переделка питания двух шуруповёртов Макита - 6271D, и какой-то с металлическим патроном, но оба с 12 вольтовыми аккумуляторами - на питание литий 14 вольт. Для этого заказал :
1. обсуждаемую плату в количестве 5 штук, с предполагаемым сроком доставки "До 3 июня"
https://alli.pub/6ygb74?erid=2SDnjc9CKZb.
20 аккумуляторов Аккумулятор для батареек с предполагаемым сроком доставки "До 21 июля" hg2 Liitokala HG2 18650 3000mAh 3.6V разряд 20A с DIY Nickel
https://alli.pub/6ygb83?erid=2SDnjcRWBfP
3. Индикатор уровня заряда миниатюрной батареи, с предполагаемым сроком доставки "До 6 июня" Дисплей уровня заряда 1S, 2S, 3S, 5S, li-ion
https://alli.pub/6ygb8v?erid=2SDnjcz7ury
В связи с этим появились несколько вопросов, на которые прошу ответить всех, у кого есть опыт и знания в этом. Заранее признателен.
Т.к. платы придут существенно раньше аккумуляторов полноценно проверить и те и другие вкупе не получится, для выявления возможных браков и обсуждения их с поставщиками. Но есть давно приобретённые для фонариков малоточные зелёный литий 3400 мач одной партии, практически не использованные https://alli.pub/6ygb9n?erid=2SDnjdg9aUH
Других вариантов проверить платы, увы, нет.
Хотя... Можно попробовать токовые нагрузки проверить используя автомобильный Ca/Ca аккумулятор, без подключения балансирных контактов, а балансировку проверить, подключив малоточные акки.
1. Что и как надо делать, чтобы убедиться в работоспособности плат BMS, кроме визуальной проверки пайки и наплывов олова?
2. Уважаемые и многоопытный в этих делах Anat78 рекомендует заменить шунты
Цитата Anat78 ( ) Данная BMS рассчитана на токи до 100А, посему шунтирующие резисторы Rsense стоят R004 (по 0.004 Ома, общее сопротивление - 0.001 Ома). Если Мы ставим в шуруповерты высототоковые 18650, работающие до 30 А. По datasheet, номинал шунта Rsense 1-20 мили Ома, посему рекомендую не выпаивать три шунта, а заменить их на R020. Получиться общее
сопротивление - 0.005 Ом как по умолчанию в инструкции.
Если не трудно, дайте, пожалуйста, ссылку где и какие именно и сколько их надо впаять в плату, т.к. есть надежда, что они могут прийти раньше или вместе с платой. Или куплю в соседнем радиомаге.
3. Насколько ярко светят диоды балансира? Т.к. зарядка батарей предполагается от штатной не переделанной зарядки, то батарея будет попом вверх и, если светодиоды будут просвечивать насквозь, можно будет косвенно определять, что батарея зарядилась по выключению всех диодов. Если же свет не пробивает, думаю вырезать полоску и закрыть её прозрачным пластиком.
4. Имеет ли смысл приобретать датчик температуры для присоединения к плате? https://alli.pub/6ygbb0?erid=2SDnjevnyHB
Заранее признателен за любую помощь.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.05.2024, 15:13 | Сообщение # 188
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
1. Собрать акб полностью и только так можно будет протестировать, у вас же нет тестера плат БМС
2. Наоборот шунты убрать нужно, это уже после получения плат можно будет сделать, но так как у вас слаботочные акб то я даже не знаю как все это будет работать
3. Слабенько
4. да с такими слабенькими акб надо термодатчик
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Среда, 15.05.2024, 15:52 | Сообщение # 189
|
|
|
Цитата Anat78 ( ) Anat78
1. имелось ввиду проверить, зажимая рукой или как-то ещё на срабатывание защиты и т.д.
2. штатно будут стоять аккумуляторы 20А https://alli.pub/6ygp31?erid=2SDnjcATYcy Это для проверки балансира я предполагаю малоточные.
3. Спасибо.
4. А с не слабенькими? https://alli.pub/6ygp31?erid=2SDnjcATYcy
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.05.2024, 22:13 | Сообщение # 190
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
1. Да надо проверить правильное напряжение отключение при заряде и разряде
2. они кое как выдают всего 10А, у них внутреннее сопротивление 28мОм, я такие выкидываю после тестов
4. такие же слабенькие литокалы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Среда, 15.05.2024, 23:35 | Сообщение # 191
|
|
|
1. Спасибо.
2. Чиёрт побьери! Их же там танкерами отгружают! Я на это и повёлся. Выходит танкеры эти заказывают такие же олени, как я...
Чёрт!
ПЗМФ
В этой связи 2 вопроса.
3. Статус заказа значится как "Отправлен". Можно ли на этом этапе отказаться от заказа?
4. Что брать взамен?
Написал запрос в ТП, бот ответил - все в сад...
Остаётся ждать и тестировать под камеру на 30ампер нагрузки, потом бодаться...
Есть два Опуса и ИмахВ6. Будем заряжать-разряжать-замерять.
Где-то лежит переменный резистор размером с голень, для 30А и 4.2вольта надо 0,14Ома - подымим.
Такой ток измерить нечем, остаётся измерять падение напряжения.
Сообщение отредактировал klinduhovvv - Четверг, 16.05.2024, 00:14 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.05.2024, 00:13 | Сообщение # 192
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Да если отправили то получите уже, можно в фонариках использовать по идее, осталось найти 20 фонариков
4. Я то беру с завода сразу заводскими упаковками, но можете например такие взять оригинальные: https://alli.pub/6ygs35?erid=2SDnjbtFPi1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Четверг, 16.05.2024, 12:44 | Сообщение # 193
|
|
|
Цитата Anat78 ( ) осталось найти 20 фонариков Цитата Anat78 ( )
Спасибо Вам.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.05.2024, 12:52 | Сообщение # 194
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Просто Макита ставит сейчас как раз такие элементы как выше скинул, вот попроще вариант - https://alli.pub/6yh3a8?erid=2SDnjefdHCd
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Четверг, 16.05.2024, 15:33 | Сообщение # 195
|
|
|
Цитата Anat78 ( )
Предложенные по цене существенно попроще, но не солить же мне их теперь.
Точу рога для бодания с продавцом. К моменту поступления аккумуляторов они как раз будут готовы.
Кстати, ранее писал, что мне нечем измерять токи в 30А, а оказывается у меня давно такое есть. Советский суппер-пуппер ампер-вольтметр М253. Просто не было необходимости в измерении таких токов, вот и не обращал внимания.
Плюс реостат РСП 1 с "радиатором" 2 Ома.
В общем, я практически заточен и готов бороться с самосозданными проблемами.
Сообщение отредактировал klinduhovvv - Четверг, 16.05.2024, 16:28 |
|
|
|
|
|
klinduhovvv
|
Дата: Понедельник, 17.06.2024, 16:15 | Сообщение # 196
|
|
|
Продолжаем опыты. Всё пришло. Платы из 5 - 3шт. с несколькими дополнительно пропаянными ногами мосфетов. Видимо ОТК проверило и подпаяли. Прищуренный осмотр через 2 лупы других непропаев не выявил.
Проверил все 20 акков. Пришли с напряжением 3,8 с копейками. Опусами экспресс-тест, это типа сопротивление, показали от 80 до 115мом. Правильным способом не проверял. Заряд-разряд-заряд током 1А показал ёмкость 2800 - 3000мач. Током 0,5А было бы больше, но дольше.

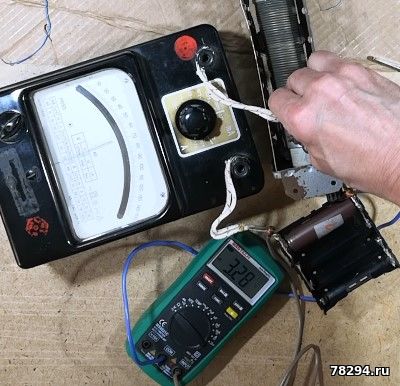

Проверил один акк на вшивость. Ну и в общем-то не такие они и слаботочные, на мой прищуренный взгляд.
Ток 10А держит на напряжении 3,62В. Ток 15А на 3,25В. Ток 24А, сначала напряжение упало до 2,4В, потом поднялось до 2,66В и держалось с минуты полторы, пока я держал провод. С током 28А напряжение 2,48В, с полминуты. А потом олово с провода стекло в реостат и ток скакнул за 30А, а напруга в ноль. На этом опыты прекратил, а подопытный, в перегретом состоянии градусов в 50°С, удерживаемый в руках, был положен остывать. А надо было бы в зарядник. Когда остыл, заряд перестал брать любой - и большой и маленький. В общем убил я его, к сожалению.Фотки убогие, т.к. скрины с видео. Простите. Там полная шкала 30А.
Приступаю к сборке и вот теперь думаю - сколько шунтов 003 оставить. Что-то подсказывает, что двух будет достаточно.
Если есть иные мысли с обоснованием, не откажите в любезности, подскажите.
Сообщение отредактировал klinduhovvv - Понедельник, 17.06.2024, 16:18 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 17.06.2024, 17:22 | Сообщение # 197
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
2 шунта оставить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
klinduhovvv
|
Дата: Понедельник, 17.06.2024, 17:40 | Сообщение # 198
|
|
|
Цитата Anat78 ( ) 2 шунта оставить
И за то, что навели порядок в сообщении!
Сообщение отредактировал klinduhovvv - Понедельник, 17.06.2024, 17:42 |
|
|
|
|
|
boldyrevs
|
Дата: Среда, 17.07.2024, 14:41 | Сообщение # 199
|
|
|
Приветствую! Друг начитавшись вашего форума попросил спроектировать ему более улучшенную плату BMS LIFE с активным балансиром
1. Подскажите, можно ли присоединить сторонний балансир к плате с BM3451 TSSOP28 ( BHDC T28A)? Если да, то в какое место? Видимо где то после резисторов с 18-27 ноги BM3451
2. Либо можно использовать чип 16-ти ногий bm3451tndc-t16a
где нет балансира? вопрос куда цеплять балансир
PS. Балансир нарисовал sprint layout, не проблема. Возможно нарисую полную плату BMS с уже с активным балансиром
Благодарю
Балансир активный индуктивный на ETA3000
Сообщение отредактировал boldyrevs - Среда, 17.07.2024, 14:42 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.07.2024, 13:33 | Сообщение # 200
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Цеплять сторонний балансир надо именно на сами акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
boldyrevs
|
Дата: Вторник, 13.08.2024, 23:38 | Сообщение # 201
|
|
|
Подскажите, можно ли ограничить ток заряда
вот что получилось
Сообщение отредактировал boldyrevs - Вторник, 13.08.2024, 23:41 |
|
|
|
|
|
Anat78
|
Дата: Среда, 14.08.2024, 06:40 | Сообщение # 202
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
Цитата boldyrevs ( ) Подскажите, можно ли ограничить ток заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
istarcoms
|
Дата: Понедельник, 17.03.2025, 16:53 | Сообщение # 203
|
|
|
del
Сообщение отредактировал istarcoms - Понедельник, 17.03.2025, 18:21 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 17.03.2025, 17:14 | Сообщение # 204
|
Администраторы
Anat78
Майор
- Сообщений:7417
- Репутация:61±
|
BM3451BHDC-T28A 3.650V
она для lifepo4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kghfaldsfjksdofg
|
Дата: Суббота, 12.04.2025, 16:29 | Сообщение # 205
|
|
|
Ребят привет, есть проблема, купил BMS плату 100 А, подключил, думаю дам нагрузку лампой, работает, всё хорошо, потом дал нагрузку напрямую на двигатель шуруповерта, работает, запитал через кнопку всё, каюк, не работает. Думал кнопка нерабочая, но при подключении БП, двигатель через кнопку запускает, думаю плата нерабочая, перепаял на новую такую же, та же петрушка, от БП всё запускает, меняю ток на БП движок крутит сильнее, при подключении аккумулятора, вообще ничего, напрямую лампа работает, движок напрямую запускается, уже не один такой аккум сделал, именно на RYOBI через кнопку не идёт, то ли кнопка не пускает, то ли плата, не могу понять в чём причина. Единственное что мне пришло в голову, блок питания у меня на 10 А, и всё хорошо, аккумулятор мой 14.4V, может ток слишком большой, но опять же шунтами я могу ограничить ток могу до 60 А, а что дальше? Ещё попробовал минусовую клемму объединить нагрузку с зарядом, ограничить ток до 60А, не помогает. Может кто подскажет мысль какую здравую, заранее спасибо)
Сообщение отредактировал kghfaldsfjksdofg - Воскресенье, 13.04.2025, 15:29 |
|
|
|
|
|
Tymakoff
|
Дата: Среда, 16.04.2025, 17:41 | Сообщение # 206
|
|
|
Пробуй понизить ток, в кнопке стоит шим который скорее всего рассчитан на ток NiCd батарей
|
|
|
|
|
|
Печник
|
Дата: Четверг, 17.04.2025, 00:50 | Сообщение # 207
|
|
|
Добрый вечер.
Мультиметр FLUKE MD88,шуруповёрт на переделку с кадмия на литий Metabo BST 12 Impuls.Сборка 3S.Ячейки JOUYM 18650 аккумулятор Li-Ion 2500 мАч 3,7 В 30А силовой элемент VTC5 VTC6, материал: литий-ионный
напряжение: 3,7 В
Номинальная емкость: 2400-2600 мАч- у меня 2710 все три.
Внутреннее сопротивление: 10-15 МОм-у меня 14.5,13.5,14.0.
Ток: непрерывный разряд 30А.
Вес: 45±2 г.Плата балансира ячеек белая 100А,проверенная на ваших картинках,со всеми распайками и перемычками,отпаял только 2 шунта.Фото не могу предоставить,т.к уже собрана в корпусе.В корпусе дополнительно поставил гнездо 5,5 2/1мм для зарядки.Зарядка будет самодельная,блок питания 24.5в/1.5А и понижающий модуль XL4015E1,где ограничил ток зарядки 1.5А и напряжение 12.6в.Единственное при сборке,пайке платы, при пайке балансировочных проводков В3 и В4,от дрожащих рук чуть искрануло,коснулся чего то))).НО,плата запустилась.Т.к ячейки я все подзарядил до 4.12в до сварки.
Подключил зарядку проверить отсечку,балансировку,тест прощёл, при напряжении 12.6,ток стал 0.01А,и светодиод подтвердил окончание зарядки.Решил разрядить аккумулятор до 7.5- 8.0в,чтобы проверить время зарядки до 12.6в. И тут началось...,при включении зарядки ток скаканул до 4а,я думал модуль накрылся,другой поставил тоже самое.На втором ограничил ток до 1А,ток упал до 3.1а,Но почти до 12в был 2.9А!Только на 12.2в начал падать и при достижении 12.6 упал как положено до 1/10а.Это на моём самодельном стенде на воздухе и с охлаждением)),но как АКБ поведёт себя в корпусе?Вот в чём проблемма
Фото стенда прилагаю.До этой платы переделал несколько девайсов с др.моделями плат,с такой проблемой не сталкивался,а караулить акб,чтоб не бомбанул тоже не айс.С электроникой особо не работаю.Где мой косяк? Или что то случилось с платой?
Добавлено (17.04.2025, 00:52)
---------------------------------------------
Сообщение отредактировал Печник - Четверг, 17.04.2025, 01:16 |
|
|
|
|
|
Печник
|
Дата: Четверг, 17.04.2025, 00:56 | Сообщение # 208
|
|
|
Мой стенд
Сообщение отредактировал Печник - Четверг, 17.04.2025, 01:08 |
|
|
|
|
