Anat78
|
Дата: Понедельник, 22.03.2021, 10:34 | Сообщение # 31
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Да вот такой полубрак с транзисторами постоянно попадаются
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexbug74
|
Дата: Пятница, 23.04.2021, 17:52 | Сообщение # 32
|
|
|

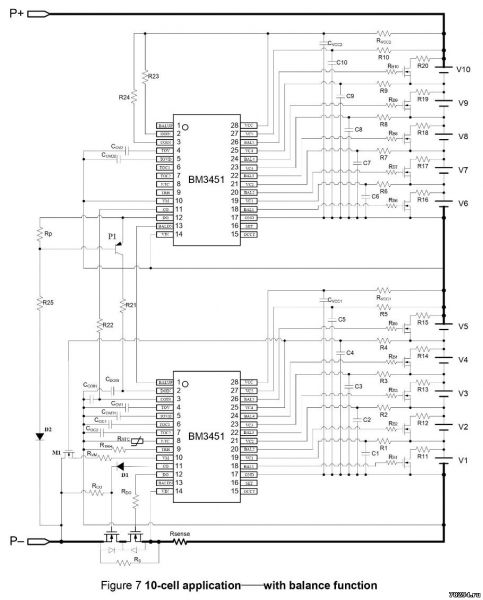

Добрый день! Данные BMS кто-нибудь соединял для получения 8S или 10S ? В документации к чипу BM3451 такая возможность предусмотрена. А практически к-то то соединял две платы?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 24.04.2021, 08:05 | Сообщение # 33
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Да попробовал но гемороя там целая куча, проще сразу купить 10S
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexbug74
|
Дата: Суббота, 24.04.2021, 13:10 | Сообщение # 34
|
|
|
Цитата Anat78 (  ) Да попробовал |
|
|
|
|
|
Anat78
|
Дата: Суббота, 24.04.2021, 13:29 | Сообщение # 35
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Никаких нюансов, просто собрать по схеме вверху и все работает на велосипеде уже год
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexbug74
|
Дата: Понедельник, 26.04.2021, 20:13 | Сообщение # 36
|
|
|
Цитата Anat78 ( ) по схеме |
|
|
|
|
|
Anat78
|
Дата: Вторник, 27.04.2021, 06:51 | Сообщение # 37
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|

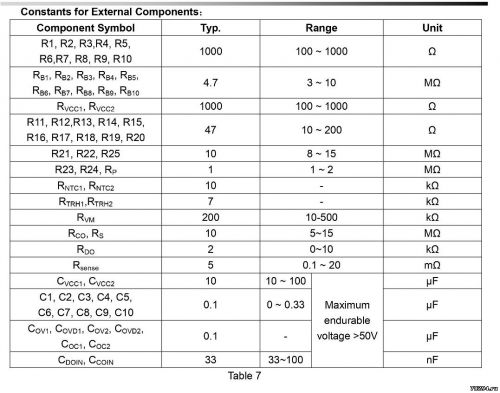

Rp - 1М
R21, R22, R25 - 10М
транзисторы просто снял с бмс 3s25а дохлой
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alexbug74
|
Дата: Вторник, 27.04.2021, 11:01 | Сообщение # 38
|
|
|
Цитата Anat78 ( ) Rp - 1М
R21, R22, R25 - 10М |
|
|
|
|
|
Anat78
|
Дата: Вторник, 27.04.2021, 11:31 | Сообщение # 39
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Да ток балансировки можно увеличить в 2 раза, но резисторы надо будет вынести отдельно от платы на проводах
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
voblerks
|
Дата: Среда, 26.05.2021, 13:22 | Сообщение # 40
|
|
|
Всем привет. Может кто подскажет. Вот если собрать батарею 3s с такой bms для мотоцикла(ИЖ), будет ли работать? Я про большой разброс напряжения после генератора. Т.Е. этой плате важно строго стабилизированное напряжение, или можно подать, например, 11 - 15 v?
|
|
|
|
|
|
|
voblerks
|
Дата: Среда, 26.05.2021, 17:13 | Сообщение # 42
|
|
|
Да, я знаю что lifepo были бы лучше. Просто уже в наличии эта платка есть, да и 21700 есть тоже. Попробую, сколько проживет, интересно. Спасибо.
Сообщение отредактировал voblerks - Среда, 26.05.2021, 17:15 |
|
|
|
|
|
yandexna
|
Дата: Понедельник, 19.07.2021, 15:31 | Сообщение # 43
|
|
|
По ошибке купил плату 5S 18v, вместо 21v. Можно ли как-то переделать? Переделал шуруповёрт 18В на никилиевых, на 5 шт литий ионных. Смотрю зарядка отключается на 3.6-3.7 на банке, посмотрел историю заказов, а там 5S BMS 18V. Теперь получается аккумуляторы будут постоянно в недозаряде.
Как понимаю надо с резисторами "поиграться"?
Кто может выложить фото 5S BMS 21V, чтобы было видно номиналы резисторов в обвязке!
Сообщение отредактировал yandexna - Понедельник, 19.07.2021, 15:43 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 19.07.2021, 15:43 | Сообщение # 44
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Да вы купили плату для Лифепо4 акб, поэтому чтобы не промахнуться надо было брать плату по ссылке в начале статьи, теперь только покупать новую, вы же не будете перепаивать на плате контроллер
Резисторами здесь нее поиграть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yandexna
|
Дата: Понедельник, 19.07.2021, 17:20 | Сообщение # 45
|
|
|
Перепаять не проблема, только ждать контроллер столько же по времени как и плату, все равно с одной страны лететь будет. Поэтому проще плату заказать, а с этой мосфеты будут в запасе .
|
|
|
|
|
|
nesidorovcassir
|
Дата: Среда, 28.07.2021, 22:15 | Сообщение # 46
|
Пользователи
nesidorovcassir
Рядовой
- Сообщений:11
- Репутация:0±
|
Проверяю качество балансировки, дозаряжая "заводской" заряд. Сначала выровнял банки до 3,74В каждую, потом прицепил БМС и продолжил заряд.

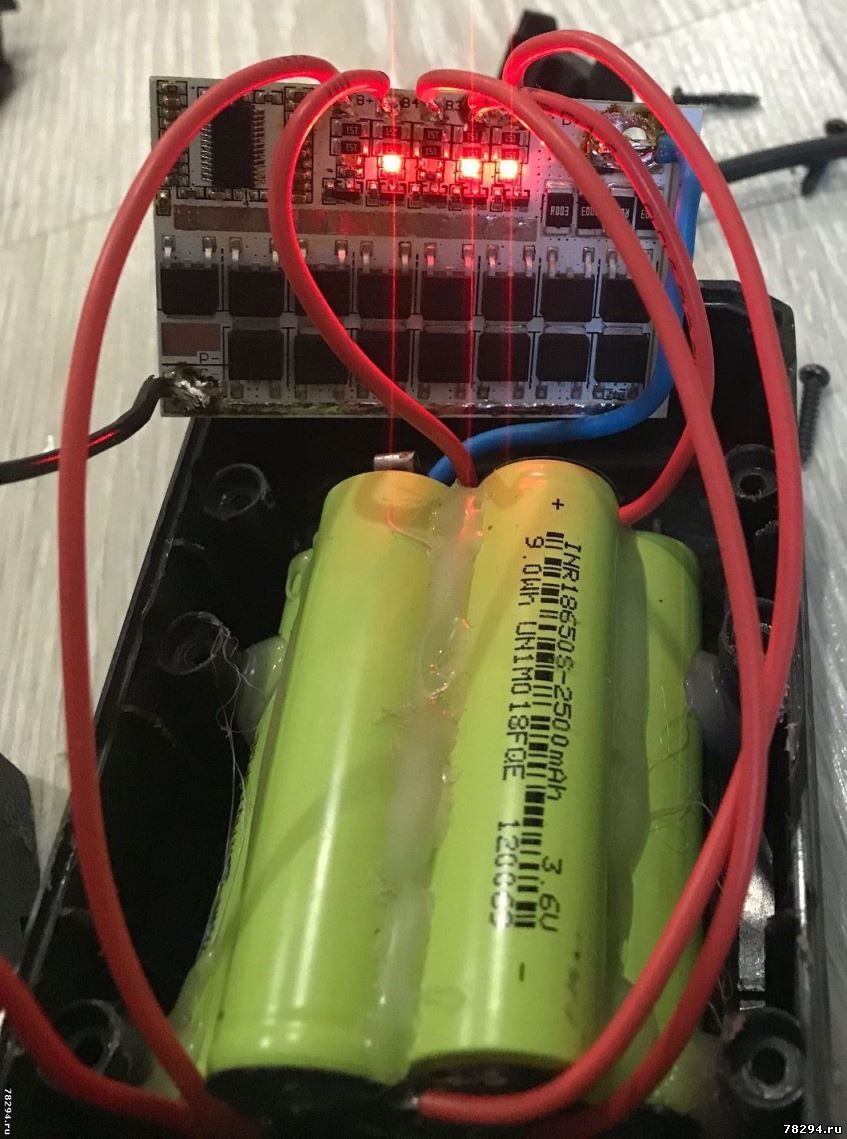

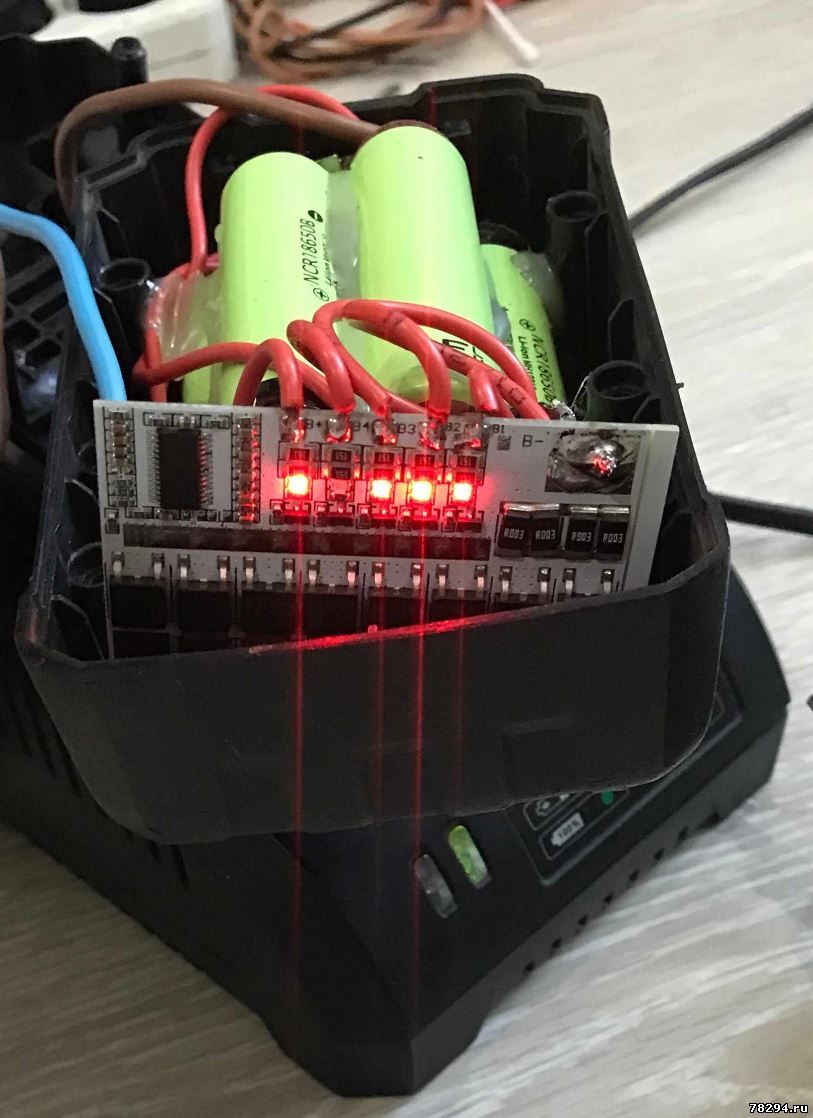

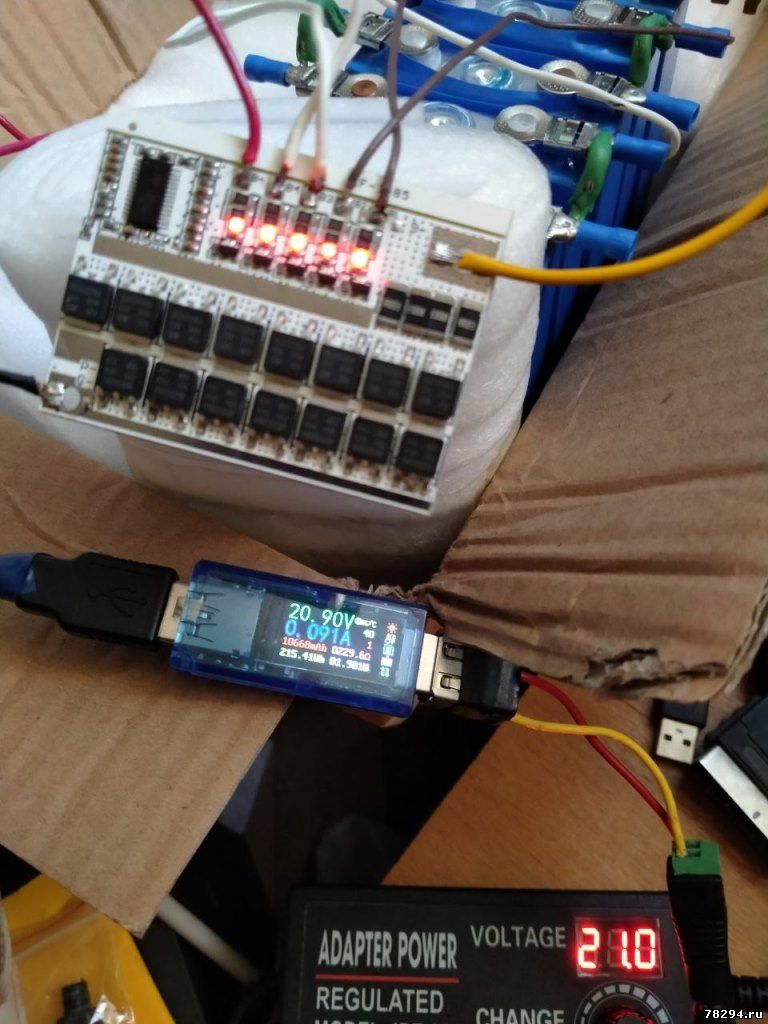

У меня сложилась интересная ситуация, которую я не могу объяснить. Смотрите фото. 5 новых 14ти-амперных литий-полимерных аккумуляторов с одинаковым внутренним сопротивлением по 4 милиОма практически полностью заряженных до 4,2В каждый. Максимум 4,218В, минимум 4.192В. И плавным подбором напряжения зарядки я зажёг на БМС плате все 5 лампочек одновременно! Как такое возможно? Что это означает?
А при повышении общего вольтажа например до 21,5В, лампочки на БМСке гаснут, но заряд на банки проходит всё равно. При каком вольтаже должно наступить полное запирание?
Сообщение отредактировал nesidorovcassir - Среда, 28.07.2021, 22:56 |
|
|
|
|
|
Anat78
|
Дата: Среда, 28.07.2021, 22:51 | Сообщение # 47
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|

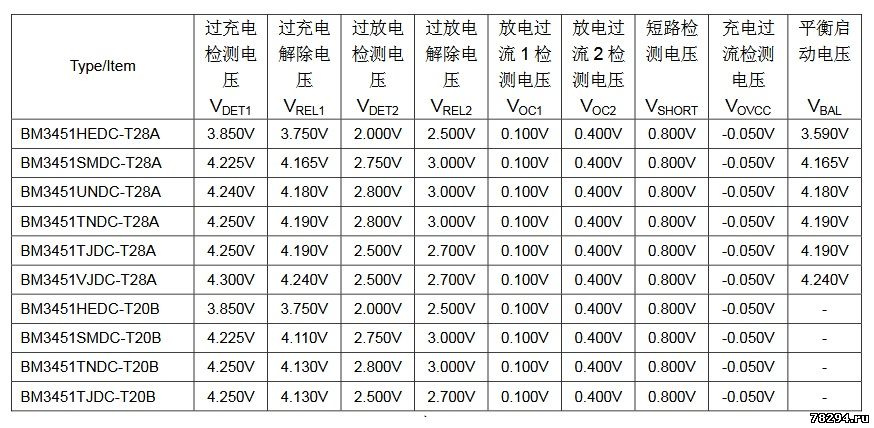

Все согласно даташиту на микросхему BM3451tndc-t28a:
балансировка при 4,19в так что все точно у вас
6. Функция балансировки ячеек используется для балансировки емкости ячеек в упаковке. Когда все напряжения VC1, (VC2-VC1), (VC3-VC2), (VC4-VC3) и (VC5-VC4) ниже или выше, чем VBAL, все схемы разряда внешнего баланса работать не будут. В противном случае ячейка, напряжение шланга выше, чем VBAL, включит внешнюю разрядную цепь и сделает свое напряжение ниже, чем VBAL. Во время зарядки, если наивысшее напряжение пяти ячеек переходит в состояние избыточного заряда и включается его схема балансировки элементов, полевой МОП-транзистор управления зарядом отключается, а внешняя цепь разряда работает и заставляет напряжение батареи упасть до VREL1, которое является порогом сброса избыточного заряда, Включите полевой МОП-транзистор с контролем заряда для продолжения заряда. В течение достаточно длительного времени циклов заряда и разряда напряжение всех ячеек будет превышать VBAL, и избежать разницы в емкости между батареями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
neevgen
|
Дата: Суббота, 14.08.2021, 09:10 | Сообщение # 48
|
|
|
Всем привет! Ребята скажите какой процент брака у данной платы? Что то или мне не везет или они реально какие то кривые и не работают как
надо. Купил у одного продавца такую плату и использовал на ее как 5S на
5 элементов для шуруповерта 18В . Все вроде пашет и защита срабатывает,
но вот один светодиод 4 никогда не светится. Цепь его проверял все в
порядке и сам светодиод точно живой. Далее покупаю у другого продавца
еще 2 такие платы, ставлю одну на вторую запасную батарею, тут уже
никогда не горит 5 светодиод, и защита не срабатывает. Как то заметил
что надавив на микросхему индикация как то меняется, думал непропай,
феном дунул микруху все явно припаялось как надо но ничего не
поменялось. 5 светодиод так никогда и не загорался. Еще одну плату
подкинул на ней вообще 3 и 5 светодиод не загорается никогда. Защита так
же не срабатывает от перегрузки. Но!! Платы отключают заряд как надо,
при достижении 21 вольта ток перестает потреблять. В общем меня
напрягает что индикация глючит, явно какая то проблема есть. Что то этих платах очень разочарован. У кого подобные проблемы с такой платой были? Отпишите решение.
Сообщение отредактировал neevgen - Суббота, 14.08.2021, 09:28 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 14.08.2021, 21:32 | Сообщение # 49
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|

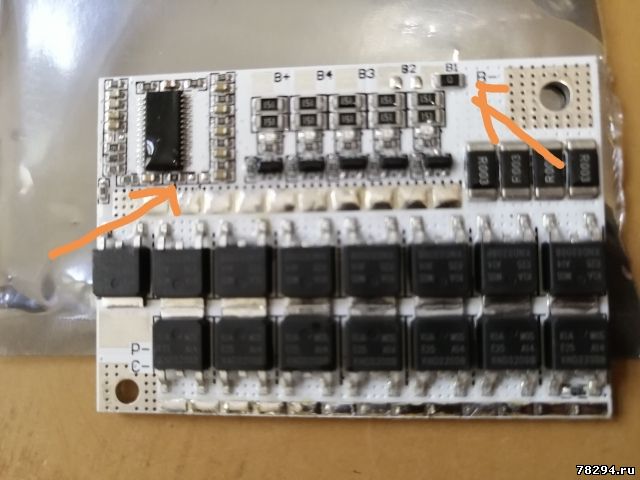

Проверьте сопротивления в цепи микросхемы, иногда попадаются плавают
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
titenkokirill
|
Дата: Вторник, 17.08.2021, 15:17 | Сообщение # 50
|
|
|

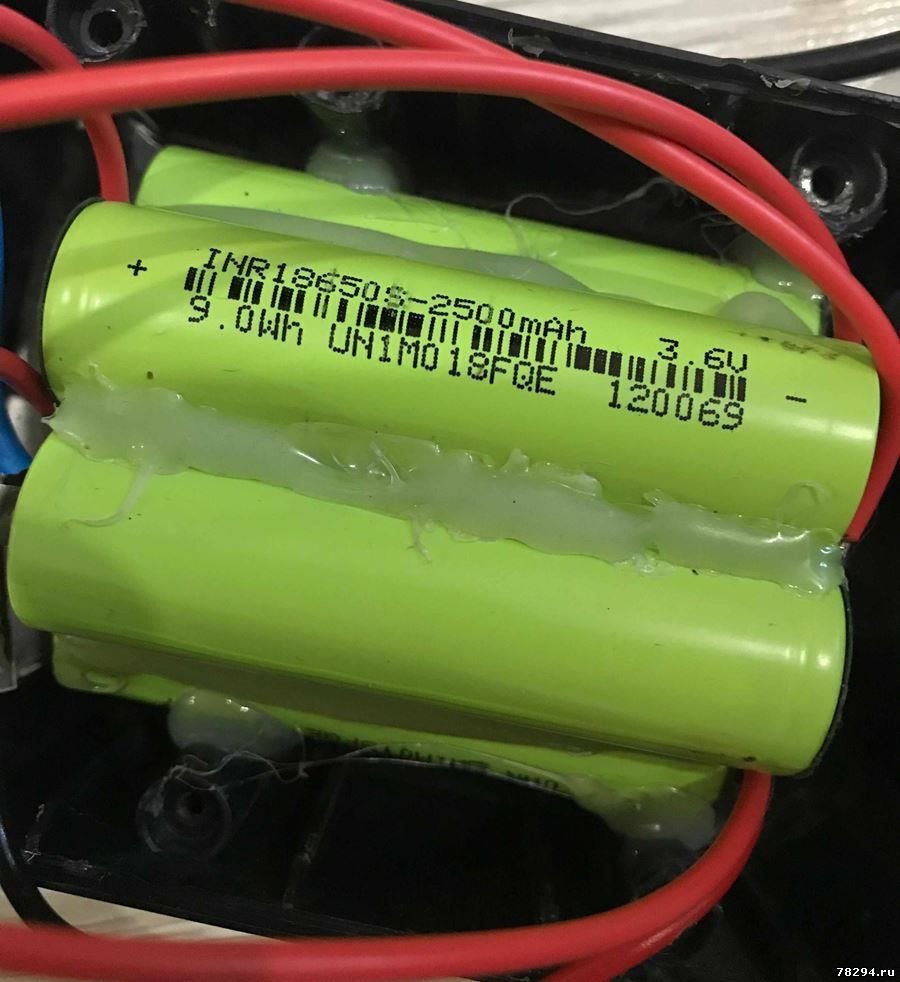

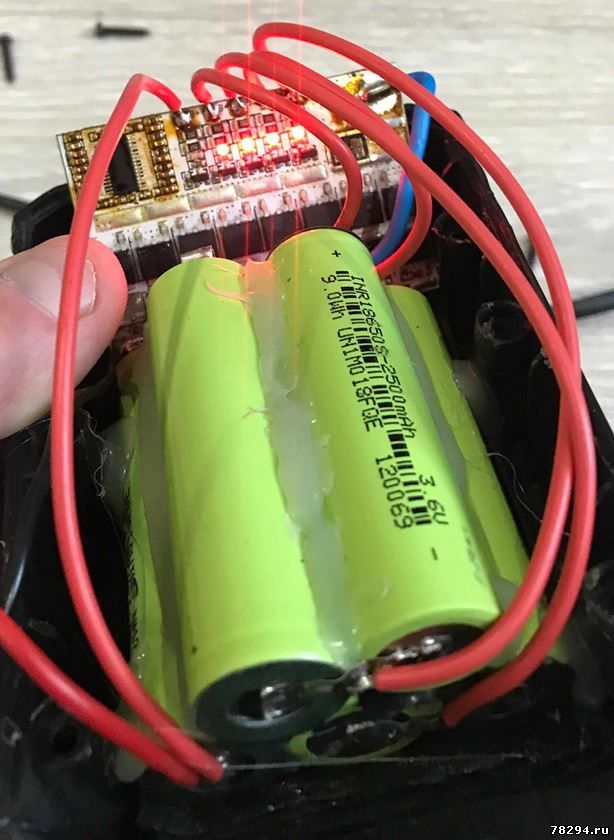

собрал 2 батареи 3S, диоды на B3 никогда не светятся (но они точно рабочие). Ещё заметил странную штуку - после отключения от зарядки пара диодов могут некоторое время гореть или моргать. Это нормально?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 17.08.2021, 17:30 | Сообщение # 51
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
горят - балансируют значит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
midnighterprk
|
Дата: Пятница, 27.08.2021, 16:52 | Сообщение # 52
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Посоветуйте хорошую bms 4s для lifepo защита от перезаряда и перезарядка. Нагрузка до 20А
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.08.2021, 18:02 | Сообщение # 53
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Цитата midnighterprk ( ) хорошую bms 4s для lifepo защита от перезаряда и перезарядка. Нагрузка до 20А

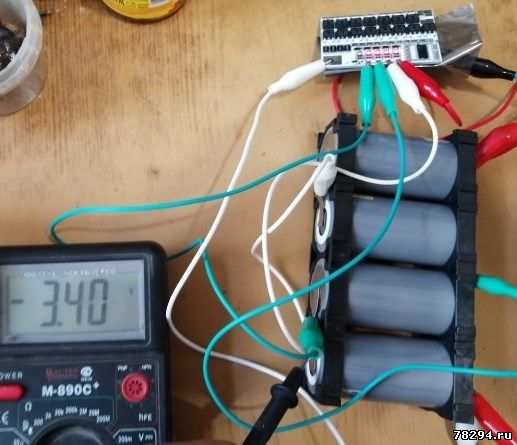

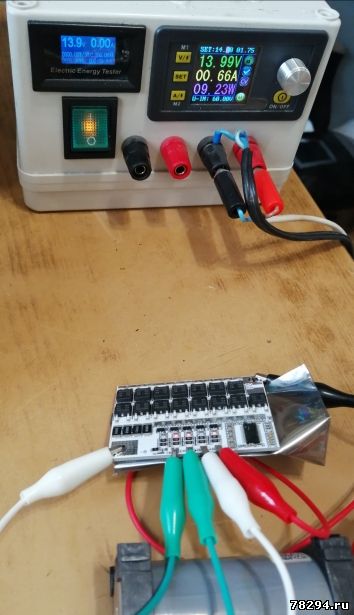

http://alii.pub/5yxuom

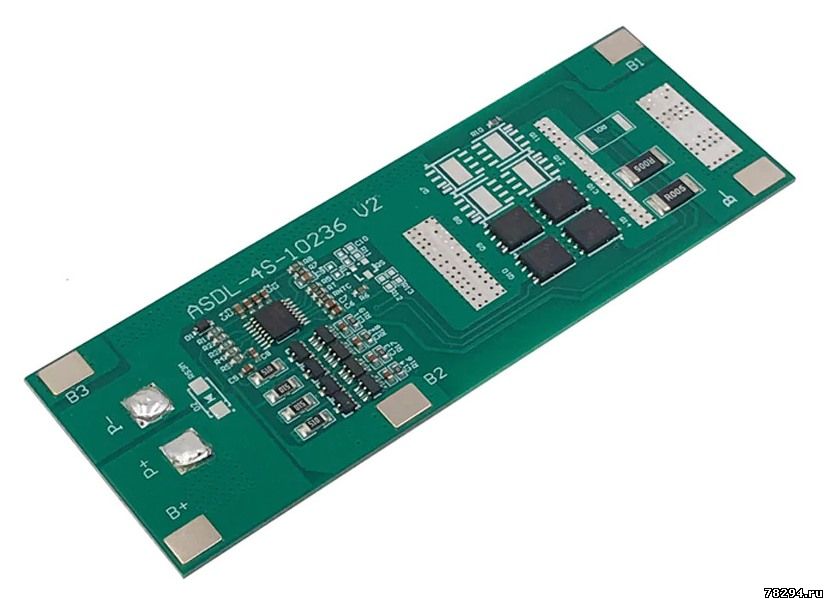

ASDL-4S10236 V2
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
midnighterprk
|
Дата: Пятница, 27.08.2021, 22:34 | Сообщение # 54
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Ток балансировки этой платы я так понимаю очень мал . Банки хочу купить на 25А 5ужно ли дополнительный балансировщик ставить ?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.08.2021, 08:54 | Сообщение # 55
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Ток балансировки 70-100мА
Перед сборкой отбалансируйте вручную и больше не понадобится, хватит встроенного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
midnighterprk
|
Дата: Суббота, 28.08.2021, 12:45 | Сообщение # 56
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Цитата Anat78 ( ) Ток балансировки 70-100мА
Перед сборкой отбалансируйте вручную и больше не понадобится, хватит встроенного
Посмотрел на ютубе да и так почитал . Получается что на али нет хороших балансиров не активных не пассивных ? Если опустить тему поlifepo4 пользуюсь 2 года сборкой из бу 18650 одна сборка 4s6p вторая 4s10p примерно раз в 3 месяца приходится распаивать и баоансировать вручную стандартные bms с балансирами не справляются со своими малыми токами. Или все таки может попробовать активный балансир на конденсаторах?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.08.2021, 13:01 | Сообщение # 57
|
Администраторы
Anat78
Майор
- Сообщений:7588
- Репутация:62±
|
Просто используйте качественные акб одной серии и даты
Если использовать бу то всегда будет разбаланс
Либо активный на конденсаторах
Распаивать ничего не надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
midnighterprk
|
Дата: Понедельник, 25.10.2021, 17:15 | Сообщение # 58
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Подскажите можно впаять мосфеты
P0903BDL MOSFET???
|
|
|
|
|
|
kai50505
|
Дата: Вторник, 26.10.2021, 20:40 | Сообщение # 59
|
Пользователи
kai50505
Рядовой
- Сообщений:29
- Репутация:0±
|
Цитата midnighterprk ( ) Подскажите можно впаять мосфетыP0903BDL |
|
|
|
|
|
midnighterprk
|
Дата: Четверг, 28.10.2021, 07:13 | Сообщение # 60
|
Пользователи
midnighterprk
Рядовой
- Сообщений:17
- Репутация:0±
|
Цитата kai50505 ( ) Зачем, ведь его мощность в 2 раза меньше, сопротивление сток-исток в 2 раза выше (Rds 0.0095 Ohm)
Я в этом сильно не разбираюсь поэтому спрашиваю . Всмвсле зачем ? Затем что родные сразу сгорели. Есть в наличие такие выпал с материнской платы - они то точно оригинал. А что с ними пдатане так работать будет ? Пока ждал ответа впаял уже . Немного протестировал вроде работает нормально от перезаряда и переразряда защищает
А что должно быть не так ?
|
|
|
|
|
