Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
midnighterprk Дата: Понедельник, 25.10.2021, 17:15 | Сообщение # 61

Пользователи

midnighterprk

Рядовой

  • Сообщений:17
  • Репутация:0±

Подскажите можно впаять мосфеты
P0903BDL MOSFET???
kai50505 Дата: Вторник, 26.10.2021, 20:40 | Сообщение # 62

Пользователи

kai50505

Рядовой

  • Сообщений:27
  • Репутация:0±

Цитата midnighterprk ()
Подскажите можно впаять мосфетыP0903BDL
Зачем, ведь его мощность в 2 раза меньше, сопротивление сток-исток в 2 раза выше  (Rds 0.0095 Ohm)
midnighterprk Дата: Четверг, 28.10.2021, 07:13 | Сообщение # 63

Пользователи

midnighterprk

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата kai50505 ()
Зачем, ведь его мощность в 2 раза меньше, сопротивление сток-исток в 2 раза выше  (Rds 0.0095 Ohm)

Я в этом сильно не разбираюсь поэтому спрашиваю . Всмвсле зачем ? Затем что родные сразу сгорели. Есть в наличие такие выпал с материнской платы - они то точно оригинал. А что с ними пдатане так работать будет ? Пока ждал ответа впаял уже . Немного протестировал вроде работает нормально от перезаряда и переразряда защищает
А что должно быть не так ?
Anat78 Дата: Четверг, 28.10.2021, 14:45 | Сообщение # 64

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Да конечно же можно но плата не сможет выдавать 100А просто

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
midnighterprk Дата: Четверг, 28.10.2021, 17:22 | Сообщение # 65

Пользователи

midnighterprk

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата Anat78 ()
Да конечно же можно но плата не сможет выдавать 100А просто

Я так понимаю с материнских плат можно варианты поискать ? А ещё с каких компьютерных плат можно посмотреть ?
Anat78 Дата: Четверг, 28.10.2021, 17:30 | Сообщение # 66

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

можно поискать, потом тестировать их на целостность

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
midnighterprk Дата: Воскресенье, 31.10.2021, 17:59 | Сообщение # 67

Пользователи

midnighterprk

Рядовой

  • Сообщений:17
  • Репутация:0±

Цитата Anat78 ()
тестировать их на целостность

Это как раз и не проблема

Добавлено (01.11.2021, 10:45)
---------------------------------------------
Дайте ссылку на хорошие bms 5s покупал у 2х продавцов все платы не защищают от перезаряда

midnighterprk Дата: Понедельник, 01.11.2021, 11:25 | Сообщение # 68

Пользователи

midnighterprk

Рядовой

  • Сообщений:17
  • Репутация:0±

Светодиод засветился сообщает о перезпряде а резисторы холодные... куда копать ?
https://ibb.co/ccd2c4w
https://ibb.co/2jBtSmr

Добавлено (10.11.2021, 12:27)
---------------------------------------------
Плата 4s мосферы рабочие но не защищает от полного разряда . В чем может быть проблема ?

srsrusne Дата: Вторник, 30.11.2021, 12:33 | Сообщение # 69

Пользователи

srsrusne

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день, господа. А можно ли у платы 5s 100a как то увеличить ток срабатывания защиты без сильных переделок? или может есть другие платы подобного форм фактора.
Anat78 Дата: Вторник, 30.11.2021, 12:48 | Сообщение # 70

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Нет нельзя - сгорят транзисторы
Можно купить более мощную плату БМС  - http://alli.pub/653l9r

http://alli.pub/653lms


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
srsrusne Дата: Вторник, 30.11.2021, 13:37 | Сообщение # 71

Пользователи

srsrusne

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Нет нельзя - сгорят транзисторыМожно купить более мощную плату БМС  - http://alli.pub/653l9r
Cпасибо. Только на 5s не нашел. Но я так понял что они будут раз в 10 дороже.

Тогда другой вопрос, на сколько будет эффективным поставить две платы в параллель?
Например сделать две сборки 5s1p  и на выходе запарелить? т.е. в теории нагрузка распределится на две платы.
Но на насколько стабильно все будет работать не ясно.
или может есть другой вариант подключения с минимальными затратами.
Anat78 Дата: Вторник, 30.11.2021, 22:12 | Сообщение # 72

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Да уже дороже гораздо
можно в параллель но умножение будет только на 1,5 примерно
другой вариант это замена транзисторов на более высокотоковые и установка радиатора


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
srsrusne Дата: Среда, 01.12.2021, 11:22 | Сообщение # 73

Пользователи

srsrusne

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
другой вариант это замена транзисторов на более высокотоковые и установка радиатора
 Спасибо, попробую проштудировать данный вопрос ))
72060 Дата: Понедельник, 10.01.2022, 14:22 | Сообщение # 74

Пользователи

72060

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день, подскажите пожалуйста в чём может быть проблема? Распаял плату в соответствии со схемой, а сборка отказывается работать. Напряжение между точками:
B+ и B- 19,23 В;
B+ и С- 8,54 В;
B+ и P- 7,39 В;
B- и С- 10,62 В;
B- и P- 10,33 В.
vlleonidowich74 Дата: Вторник, 11.01.2022, 00:46 | Сообщение # 75

Пользователи

vlleonidowich74

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте! Опишите подробнее проблему, какая именно плата ВМС? Какие батареи используете, тип их, количество? Как именно не работает плата?
Anat78 Дата: Вторник, 11.01.2022, 16:49 | Сообщение # 76

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

72060, а напряжение поэлементно и после зарядки?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
72060 Дата: Среда, 12.01.2022, 00:12 | Сообщение # 77

Пользователи

72060

Рядовой

  • Сообщений:3
  • Репутация:0±

Плату брал здесь: aliexpress.ru/item/32868642283.html
Аккумуляторы здесь: aliexpress.ru/item/32835679557.html
Сборка 5S, перемычки соответственно отсутствуют. Подключение нагрузки и зарядки на контакты B+ С-. Напряжение на каждом элементе 3,83 В. Элементы абсолютно новые, пришли с таким напряжением. Заряжать в уже собранном состоянии не пробовал. До сборки заряжать тоже не стал. Проблема в том, что на выходе сборки (контакты B+ и C-) напряжение 8,54 В, чего естественно не хватает для запуска шуруповёрта. Хотя на самих элементах (контакты В+ и В-) напряжение 19,23 В.
Anat78 Дата: Пятница, 14.01.2022, 11:35 | Сообщение # 78

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Зарядите через плату

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
72060 Дата: Понедельник, 17.01.2022, 14:42 | Сообщение # 79

Пользователи

72060

Рядовой

  • Сообщений:3
  • Репутация:0±

Поставил сборку с  платой на зарядку через штатный зарядник на всю ночь, плата сборку не заряжала. На всех аккумуляторах напряжение так и осталось 3,83 В. Могу попробовать IMax-ом отдельно сборку зарядить, посмотреть, как себя плата поведёт.
Ram Дата: Понедельник, 17.01.2022, 17:25 | Сообщение # 80

Пользователи

Ram

Рядовой

  • Сообщений:18
  • Репутация:0±

Цитата 72060 ()
B+ и С- 8,54 В;

Попробуйте кратковременно закоротить на плате В- и С- (это перезапуск бмс) и после проверьте напряжение на В+ и С-
Если не изменилось, значит что-то неправильно подсоединили или плата бракована
dimmvd75 Дата: Четверг, 24.02.2022, 18:55 | Сообщение # 81

Пользователи

dimmvd75

Рядовой

  • Сообщений:1
  • Репутация:0±

Всем доброго времени суток, подскажите как переделать такую плату с 3,2  вольта на 3,7?  при заказе проморгал и выписал не ту
Anat78 Дата: Четверг, 24.02.2022, 21:02 | Сообщение # 82

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Увы никак, проще купить нужную теперь

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexis6 Дата: Воскресенье, 27.02.2022, 17:35 | Сообщение # 83

Пользователи

alexis6

Рядовой

  • Сообщений:5
  • Репутация:0±

у меня 2 батареи к шуруповерту, одна переведена на литий пару лет назад:  3S  (элементы Rвн 23 мОм) с платой на 40А все работает, - элементы не тянут и 30А но шурик работает.
вторая батарея состарилась недавно  и она большего размера решил впихнуть 6 элементов собрал 3S2P отбирал из одной партии 6 штук Rвн 23,7-24,1 мОм, при соединении  в 2P соответственно становится менее 12 мОм на звено.

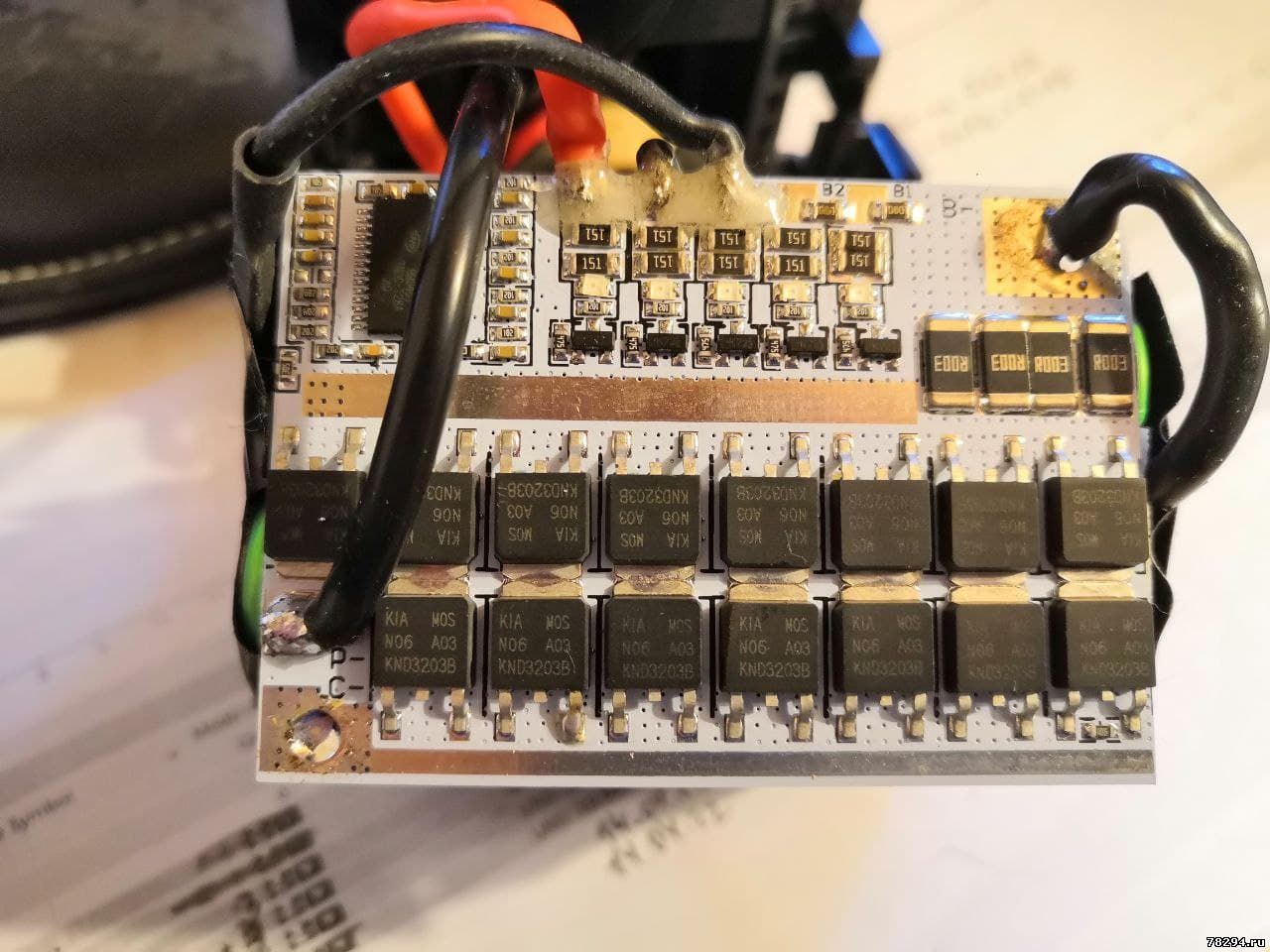

поставил такую белую плату BMS на 100А.

сразу же получил проблему - примерно под конец вкручивания 50мм шурупа в доску плата уходит в защиту из которой возвращается только через несколько минут
пробовал менять контакт минусового провода с Ch- на P- , это ничего не дало, также уходит в защиту.
от руки остановить невозможно,
первая батарея (в 2 раза  слабее по току) такой же шуруп закручивает без осечек
подскажите как это победить?
элементы приварены контактной сваркой лентой 0,15мм  в 2 слоя

Anat78 Дата: Воскресенье, 27.02.2022, 20:51 | Сообщение # 84

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

добавьте резистор 10ком между В- и С-
провод переключите на С-


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexis6 Дата: Воскресенье, 27.02.2022, 22:14 | Сообщение # 85

Пользователи

alexis6

Рядовой

  • Сообщений:5
  • Репутация:0±

спасибо, частично решилось, теперь выходит из защиты само сразу. но
процесс все равно хреновый крутит пару сек -потом защита, полсекунды паузы и крутит дальше.
шуруп 5мм 50мм в доску менее 20мм толщиной, т.е. ни о каких супер нагрузках речи не идет
Anat78 Дата: Воскресенье, 27.02.2022, 22:16 | Сообщение # 86

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

Ок часть проблем решили, теперь дальше:
замерить напряжение поэлементно при работе


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexis6 Дата: Воскресенье, 27.02.2022, 23:28 | Сообщение # 87

Пользователи

alexis6

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
замерить напряжение поэлементно при работе
если измерять именно между элементами то все совпадает  4.04  4.05  4.04

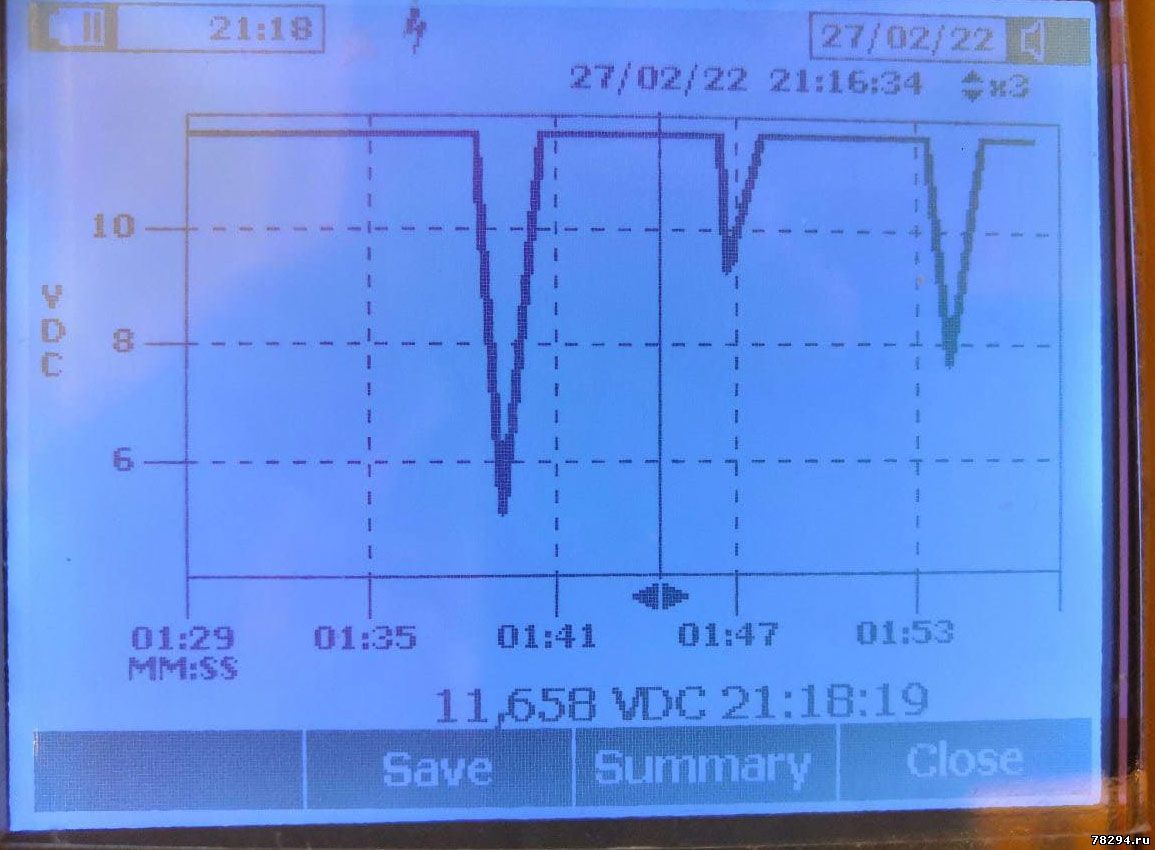

а если снять лог напряжения Ch-   и +  то напряжение 11,6 без нагрузки при подключении даже 3А нагрузки падает до 6 вольт  при этом на самой батарее 12 с копейками так и остается без малейшей просадки



Сообщение отредактировал alexis6 - Воскресенье, 27.02.2022, 23:31
Anat78 Дата: Воскресенье, 27.02.2022, 23:51 | Сообщение # 88

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

дохлая плата, транзисторы ....

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexis6 Дата: Понедельник, 28.02.2022, 00:37 | Сообщение # 89

Пользователи

alexis6

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
транзисторы ..
стоит морочиться с заменой? или заказать проще еще одну
Anat78 Дата: Понедельник, 28.02.2022, 02:44 | Сообщение # 90

Администраторы

Anat78

Лейтенант

  • Сообщений:4827
  • Репутация:29±
Anat78

проще брать как я по 50шт smile менять если брак

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
