Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
patisy4 Дата: Понедельник, 16.12.2019, 19:18 | Сообщение # 1

Пользователи

patisy4

Рядовой

  • Сообщений:56
  • Репутация:2±

 Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
подключение белой платы bms 100А

Универсальная BMS плата для защиты сборок от перезаряда/переразряда. Есть версия и для Li-Ion и LiFePO4.
Купить можно здесь:
http://ali.pub/3wtx2s
http://ali.pub/3wtxj4



Плата имеет размеры 60*42 мм.



Характеристики основные для li-ion(Li-POLYMER LiMnO):
Защита от перезаряда для каждой батареи: 4,21-4,29 В
Задержка защиты от перезаряда: 1,5-2,5 с
Защита от переразряда для каждой батареи: 2,72-2,88 В
Защитный ток от перегрузки: 60A(100A)
Задержка защиты от переразряда: 0,5-1,5 с
Защита температуры: Да, есть интерфейс контроля температуры.
Самовосстановление при перегрузке: есть, при отключении нагрузки.
Ток балансировки: 60 мА

Характеристики основные для LiFePO4:
Защита от перезаряда для каждой батареи: 3,61-3,69 В
Задержка защиты от перезаряда: 1,5-2,5 с
Защита от переразряда для каждой батареи: 2,27-2,43 В
Защитный ток от перегрузки: 60A(100A)
Задержка защиты от переразряда: 0,5-1,5 с
Защита температуры: Да, есть интерфейс контроля температуры.
Самовосстановление при перегрузке: есть, при отключении нагрузки.
Ток балансировки: 50 мА
Плата работает в 2 режимах.
1. Общий контакт на заряд/разряд. В данном случае максимальный ток для нее 60 ампер.
Схема подключения:

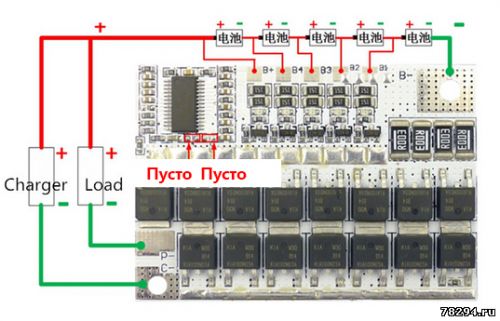

2. Раздельные контакты на заряд/разряд. В данном случае максимальный ток для нее 100 ампер.
Схема подключения:

Плата BMS 100A имеет возможность подключения NTC термистора на 10 кОм. Защита от перегрева батарей включается в районе примерно 60 градусов Цельсия.





Плата выпускается для сборок на 3, 4 и 5 аккумуляторов в параллели. Любая версия легко переделывается под другую. К примеру, из версии на 3S, легко получить версию на 4S или 5S(и наоборот). Для этого либо убираются перемычки, либо выставляются нужные.
Пример платы на 3S:

Пример платы на 4S:

Пример платы на 5S:


Также на плате имеются светодиоды под контактами подключения балансировочных проводов. Светодиоды загораются, когда конкретная ячейка сборки отбалансирована. В процессе зарядки плата может передавать часть заряда с заряженной ячейки на недозаряженную. Светодиод заряженной потухнет. Начнется дозаряд этой ячейки.
Anat78 Дата: Вторник, 31.12.2019, 14:25 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Зеленые (и черные) 80% брака в основном по отсечке(защите) + вместо мосфетов ставят стабилитроны 7805!!!

Контроллер BM3451, 15 транзисторов N-канальный MOSFET D95N3L (ток 80 А, сопротивление 0,004 Ом)





Мосфеты D95N3L, соединены параллельно линия из 8 и линия из 7 мосфетов.
Проверил линию из 7 мосфетов, с даташитом совпадает.





BM3451 TNDC T28a, устанавливается во многие шуруповерты из Китая.Полноценной балансировки нет, но, по крайней мере, отключает и выравнивает напряжение на аккумуляторах при зарядке.
Схема для BM3451:



Для уменьшения тока защиты можно выпаять часть шунтов R003 (R004).



При получении надо проверять качество распайки транзисторов, могут и вообще не припаять:



Заряжает каждый аккумулятор до 4,2 в., загорается соответствующий светодиод и уменьшается ток зарядки этого аккумулятора. После зарядки всех аккумуляторов до 4,22в., все светодиоды гаснут, плата перестает
принимать заряд.

Данная BMS рассчитана на токи до 100А, посему шунтирующие резисторы Rsense стоят R004 (по 0.004 Ома, общее сопротивление - 0.001 Ома).
Если Мы ставим в шуруповерты высототоковые 18650, работающие до 30 А. По datasheet, номинал шунта Rsense 1-20 мили Ома, посему рекомендую не выпаивать три шунта, а заменить их на R020. Получиться общее
сопротивление - 0.005 Ом как по умолчанию в инструкции.

Положение перемычек на плате для 3S, 4S, 5S:




Для 18 вольт перемычек не надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 13.02.2020, 10:37 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Так же эта плата может быть использована для установки в переходники и инструмент, который необходимо защитить от переразряда батареи и токовой перегрузки.

Схема подключения:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AndrewAleks31 Дата: Пятница, 13.11.2020, 15:14 | Сообщение # 4

Пользователи

AndrewAleks31

Рядовой

  • Сообщений:2
  • Репутация:0±

 Если плата ушла в защиту, для восстановления работоспособности шуруповёрта нужно кратковременно закоротить контакты В- и С-. Испытано на своём. Поставил микрик от клавиатуры факса. При этом ток корочения микроскопический...
Anat78 Дата: Пятница, 13.11.2020, 15:15 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Если при этом нажата кнопка шуруповерта то кнопка взрывается smile проверил
А так плата сама сбрасывается с защиты, главное чтобы не было никаких потребителей после выхода
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AndrewAleks31 Дата: Понедельник, 16.11.2020, 13:08 | Сообщение # 6

Пользователи

AndrewAleks31

Рядовой

  • Сообщений:2
  • Репутация:0±
Цитата Anat78 ()
Если при этом нажата кнопка шуруповерта то кнопка взрывается smile проверилА так плата сама сбрасывается с защиты, главное чтобы не было никаких потребителей после выхода
А я замучился ждать выхода с защиты, вот и решил вопрос таким методом, зарядку же на улице не включишь. Еще испытал индикатор напряжения во время включения шурика - сгорела.

У меня 4S плата с раздельными входами. И зачем случайно нажимать на микрик в работе шурика? Только снять защиту и все.

Добавлено (23.11.2020, 18:21)
---------------------------------------------
Если кому интересно, как действуют перемычки 3 и 4 - установлено, что при 3 - вывод 16 микросхемы соединяется с "-", короче - 16+17 ножки, если 4, подается "+", ножки 16+28. Если с дури поставить две, плата работать не будет естественно.
Еще выяснил, если напряжение заряда чуть ниже 16.8в при полном заряде идет плавное уменьшение тока, светодиоды не горят. Если чуть выше 16.8в, играет цветомузыка 4 диодов и ток заряда прыгает от 0 до последней величины заряда. Плата начинает защищать аккумуляторы.

Сообщение отредактировал AndrewAleks31 - Понедельник, 16.11.2020, 14:14
grigorimax Дата: Четверг, 21.01.2021, 11:46 | Сообщение # 7

Пользователи

grigorimax

Рядовой

  • Сообщений:1
  • Репутация:0±
Цитата Anat78 ()
Так же эта плата может быть использована для установки в переходники и инструмент, который необходимо защитить от переразряда батареи и токовой перегрузки.
Уже неделю пытаюсь запустить и наткнулся на этот ресурс. Скажи мил человек, каким образом эта плата по Вашей схеме защитит от перезаряда? Вся схема осталась в стороне,а Вы взяли и подсоединились сбоку.
Anat78 Дата: Четверг, 21.01.2021, 11:53 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

от переразряда батареи
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vovankv2807 Дата: Суббота, 30.01.2021, 21:15 | Сообщение # 9

Пользователи

vovankv2807

Рядовой

  • Сообщений:9
  • Репутация:0±
vovankv2807

При зарядке зарядным устройством dewalt dе9135 по циклу кадмия данная плата BMS не отключает заряд батареи при достижении 12.6 V 12 вольтовой батареи (18650), а продолжает заряд. Подскажите какая может быть проблема, может кто сталкивался?
Anat78 Дата: Суббота, 30.01.2021, 23:15 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Защита от перезаряда для каждой батареи: 4,21-4,29 В
при 3s получается - 12,63 - 12,87В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vovankv2807 Дата: Воскресенье, 31.01.2021, 13:37 | Сообщение # 11

Пользователи

vovankv2807

Рядовой

  • Сообщений:9
  • Репутация:0±
vovankv2807

Защита всё таки не срабатывает и батарея продолжает заряжаться. Было включение без термистора на минус батареи. Сперва не хотело заряжать вовсе, но спустя 10-15 сек начало заряжать. В итоге заряд не остановился на 12.8 . Дальше не продолжал заряжать, чтобы не повредить батарею. У меня есть другая батарея на 18 V. При зарядке этой батареи уже с термистором на минусе батареи, защита сработала. Возможно ли то что плата BMS на 12 вольтовой батареи могла быть повреждена из-за заряда без термистора? Есть ли какой-то способ чтобы это проверить или надо уже новую плату ? В линии из 8 мосфетов при включении на зарядку первый из мосфетов очень сильно разогревается(то что под контролером)
Anat78 Дата: Воскресенье, 31.01.2021, 15:19 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Точно поставили перемычки чтобы плата перешла в режим 3S?
Мосфеты при зарядке не должны греться
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vovankv2807 Дата: Воскресенье, 31.01.2021, 15:33 | Сообщение # 13

Пользователи

vovankv2807

Рядовой

  • Сообщений:9
  • Репутация:0±
vovankv2807

Цитата Anat78 ()
Точно поставили перемычки чтобы плата перешла в режим 3S?

Да
Цитата Anat78 ()
Мосфеты при зарядке не должны греться

Я понимаю, но у меня греется. Что мне делать?
На фото проблемный мосфет
Anat78 Дата: Воскресенье, 31.01.2021, 15:42 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Поднимите у него лапку просто
раз не закрывается полностью и снимите параметры
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vovankv2807 Дата: Среда, 03.02.2021, 02:04 | Сообщение # 15

Пользователи

vovankv2807

Рядовой

  • Сообщений:9
  • Репутация:0±
vovankv2807

После проверки транзисторов, в линии по 7шт были обнаружены пробитые транзисторы.
Проблема была решена заменой транзисторов.
Спасибо за помощь, теперь всё окей, работает
Anat78 Дата: Среда, 03.02.2021, 08:46 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да китайцы ставят всякую отбраковку часто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Среда, 03.02.2021, 12:54 | Сообщение # 17

Пользователи

twol_fortyk

Рядовой

  • Сообщений:34
  • Репутация:0±
twol_fortyk

Цитата vovankv2807 ()
После проверки транзисторов, в линии по 7шт были обнаружены пробитые транзисторы.Проблема была решена заменой транзисторов.
Спасибо за помощь, теперь всё окей, работает

Интересно сколько из них на самом деле повреждены.
А то получается, что лучше их сразу всех менять.
Только не везде их найти.

Цитата Anat78 ()
Да китайцы ставят всякую отбраковку часто
Тут такое, что ST их еще с 2013 года не производят.
https://www.mouser.com/PCN/STMicroelectronics_8023.pdf
Откуда они приходят такие?
И тут вот такие сложности, что пока непонятно какой у них эквивалент.
Документ указывает - спрашивайте у представителя, да и это было почти 8 лет назад.
Anat78 Дата: Пятница, 05.02.2021, 14:11 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да могут ставить перемаркированную отбраковку просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
panovaleksey Дата: Понедельник, 08.03.2021, 20:46 | Сообщение # 19

Пользователи

panovaleksey

Рядовой

  • Сообщений:2
  • Репутация:0±

 Добрый день. Помогите, пожалуйста, с этой платой. Живу в деревне, не соображаю в них ни бельмеса, но smd до 0603 паять умею. Есть шуруповерт Интерскол 12в, умерли родные аккумуляторы, решил оживить.
BMS плату купил тут (та же, что по ссылке в начале):
http://ali.pub/5m2rco
Зарядку взял от своего же шуруповерта, выкинул оттуда родную плату (трансформатор и диодный мост с конденсатором оставил), заменив ее на эту:
http://ali.pub/5m2re8
Выход настроил без нагрузки 12,6В.
Сборка аккумуляторов 18650 3S2P 30А, купил тут:
http://ali.pub/5m2rg6

После подключения по схеме с раздельными каналами и пробной зарядки длительностью пару минут (просто для проверки) шуруповерт завелся от изначально заряженных из Китая аккумуляторов, но на следующий день заводиться отказался. Раскрутил аккумулятор. Напряжение на контактах платы (выход на нагрузку) около 0В, горит один красный светодиод (левый, с самого начала он не горел). Напряжение на банках (т.е. на спарках банок) слева направо 3,64В, 3,81В, 3,80В. С зарядника приходит 12.55В. Ничего не греется. Что еще можно проверить на плате?
Anat78 Дата: Понедельник, 08.03.2021, 23:25 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

проверьте правильность подключения платы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
panovaleksey Дата: Вторник, 09.03.2021, 21:46 | Сообщение # 21

Пользователи

panovaleksey

Рядовой

  • Сообщений:2
  • Репутация:0±


Цитата
проверьте правильность подключения платы
Это первое, что я сделал. Перемычки все на месте. Подключал к аккумуляторам, начиная с В-, потом В3, В4, В+. Это правильно?



Черный разъем слева - это фишка к заряднику.
PS. А как понять, какая версия платы - для 3.7В или для 4.2В аккумуляторов? Что-то я подозреваю, что мне прислали версию для 3.7В, а аккумуляторы у меня 4.2В.

Сообщение отредактировал panovaleksey - Среда, 10.03.2021, 00:07
Anat78 Дата: Среда, 10.03.2021, 05:28 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Проверить на какое напряжение плата легко по модели чипа
Проверьте силовые полевики еще
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeilitvinov1975 Дата: Воскресенье, 14.03.2021, 22:08 | Сообщение # 23

Пользователи

sergeilitvinov1975

Рядовой

  • Сообщений:6
  • Репутация:0±

 Здравствуйте. У меня плата на 5S 21v. Собрал, всё работало нормально, отключала заряд при 20.85v. шурик работал нормально, покрутил саморезы, всё хорошо, нагрева не было. потом снова поставил на заряд и плата не стала отключать при перезарядке, всё проверил на правильность повторно, пере подключал всю схему, ещё проверил на пере разряд, тоже не отключает, 11 вольт и ниже, дальше гонять не стал. Отключил все акумы и проверил мосфеты мульти цешкой и ряд семи штук показало норму а ряд из восьми показал не полевые а биполярники, куда ещё копать уже не знаю.
Anat78 Дата: Воскресенье, 14.03.2021, 22:11 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Сгорел транзистор на плате - меняйте, там все полевики так то
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeilitvinov1975 Дата: Понедельник, 15.03.2021, 09:45 | Сообщение # 25

Пользователи

sergeilitvinov1975

Рядовой

  • Сообщений:6
  • Репутация:0±

 Извиняюсь, фото увидел. Эти замеры были сделаны прям на плате без выпайки. первое фото это ряд из семи мосфетов, а второе из восьми, а может схема шунтирует и показывает как биполярный а не мосфет? Там же каждый ряд в паралель?
И ещё добавлю, У меня мосфеты стоят такие  kia100n03a, Хотелось бы знать на что можно менять в случае прогара?

Сообщение отредактировал sergeilitvinov1975 - Понедельник, 15.03.2021, 10:23
Anat78 Дата: Понедельник, 15.03.2021, 11:54 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Для замеров всегда поднимают лапки у транзисторов
да все в параллель группами

аналогов море https://alltransistors.com/ru/mosfet/transistor.php?transistor=23925
N-канальный MOSFET D95N3L
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeilitvinov1975 Дата: Вторник, 16.03.2021, 16:15 | Сообщение # 27

Пользователи

sergeilitvinov1975

Рядовой

  • Сообщений:6
  • Репутация:0±

 Мосфеты все выпаял, проверил, целые, почему тогда не срабатывает перезаряд и переразряд? Балансировка работает, светодиоды мыргают и переключаются.
Anat78 Дата: Среда, 17.03.2021, 10:25 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

а при каком напряжении она не отключалась?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeilitvinov1975 Дата: Четверг, 18.03.2021, 13:34 | Сообщение # 29

Пользователи

sergeilitvinov1975

Рядовой

  • Сообщений:6
  • Репутация:0±

 Перезаряд до 23 вольт поднялось, дальше не стал экспериментировать, а разряд дождался до 11 вольт. а сначала плата работала и заряд отключала при 20,85вольт
Anat78 Дата: Четверг, 18.03.2021, 13:39 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

проверьте напряжения на затворах полевиков, если всегда на открытие то это уже сам контроллер только менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Форум » Электроинструмент » Схемы BMS, подключение и тесты » Модуль защиты BMS 100A схема подключения для 3S, 4S, 5S
  • Страница 1 из 4
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:
