Вертикальный пылесос Bosch BCH 6ATH25 ремонт
grigorimax Дата: Суббота, 02.03.2024, 09:36 | Сообщение # 181

Пользователи

grigorimax

Рядовой

  • Сообщений:26
  • Репутация:0±

Цитата 16 ()
неужели не легче именно родную поставить плату ?
Вот если бы эти платы ещё и продавались, то не было бы никакого "прогресса" Может подскажете адрес продавца или ссылку на ресурс?
16 Дата: Суббота, 02.03.2024, 12:33 | Сообщение # 182

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата grigorimax ()
Цитата 16 ()неужели не легче именно родную поставить плату ?
Вот если бы эти платы ещё и продавались, то не было бы никакого "прогресса" Может подскажете адрес продавца или ссылку на ресурс?
Авито все завалено объявлениями, наверное единственный ресурс, где такое количество продается. В том числе и платы.Я бы вот сам обменял какие либо запчасти от бош атлета на нерабочие платы (платы нужны постоянно, - разъемы, детали, проводки)
Часто приходят клиенты, которые решили "модернизировать" соединение тело-ручка путем выдирания штекера и текстолитовой платы с контактами, и спаяв провода напрямую. Далее попросили все попытаться сделать как было.  Штекера уже нет. Где взять ? С нерабочей платы. Далее нерабочие платы были отремонтированы
Имеем десяток рабочих плат без штекеров. Я просто принципиально все стараюсь вернуть в исходное состояние, и не любитель колхоза.
Еще любят заливать клеем место перелома корпуса и ручки (думают что починили) Клей там льют во все дыры. Все опять лопается, - меняю корпус, крышку блока, ручку. А штекер намертво залит. Может у кого есть еще провода с платы на аккумуляторы (с терморезистором) и штекером. Тоже готов предложить обмен на что-нить от бош атлет. Как то подарили десяток пустых кассет (холдеров-держателей) аккумуляторов.
grigorimax Дата: Воскресенье, 03.03.2024, 09:50 | Сообщение # 183

Пользователи

grigorimax

Рядовой

  • Сообщений:26
  • Репутация:0±

Цитата 16 ()
Авито все завалено объявлениями,
Возможно оно завалено, нопринцип "когда зимой снег понадобится его нигде не найдешь, становится
дефицитом". Правда это звучит по другому, но понятно. Искал плату на bosch readyyy lithium 18v. Нигде не смог найти. Все продают на 14.4 v Кстати, клиент принес плату, а старая осталась. Могу подарить. Только она глюкнутая.
16 Дата: Воскресенье, 03.03.2024, 12:51 | Сообщение # 184

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата grigorimax ()
Возможно оно завалено, нопринцип "когда зимой снег понадобится его нигде не найдешь, становитсядефицитом". Правда это звучит по другому, но понятно. Искал плату на bosch readyyy lithium 18v. Нигде не смог найти. Все продают на 14.4 v Кстати, клиент принес плату, а старая осталась. Могу подарить. Только она глюкнутая.
Ну тут или запасаться заранее, если ремонтируешь, или покупать что есть в наличии, за цену, какая попалась.
Плата скорее не глюкнутая, а блокирована. МК 8L051F3P6. Кстати этот МК где только не попадается...флексо...реади...даже совсем другой пылесос, вот фотка с этого форума  http://www.78294.ru/_fr/16/1701299.jpg    Прошивки нету. Так бы была ремонтнопригодна.
grigorimax Дата: Понедельник, 04.03.2024, 07:28 | Сообщение # 185

Пользователи

grigorimax

Рядовой

  • Сообщений:26
  • Репутация:0±

Цитата 16 ()
Прошивки нету
Да я в курсе, поэтому и проблемная. А покупать контроллеры на все виды аккумуляторного инструмента? Где же все это хранить?
16 Дата: Понедельник, 04.03.2024, 11:13 | Сообщение # 186

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата grigorimax ()
А покупать контроллеры на все виды аккумуляторного инструмента? Где же все это хранить?
Согласен, на все не купишь. Но кто-то ремонтирует одну линейку бренда (например, только бош атлет), кто-то все охватывает.
zteunlocker Дата: Вторник, 19.03.2024, 00:42 | Сообщение # 187

Пользователи

zteunlocker

Рядовой

  • Сообщений:2
  • Репутация:0±

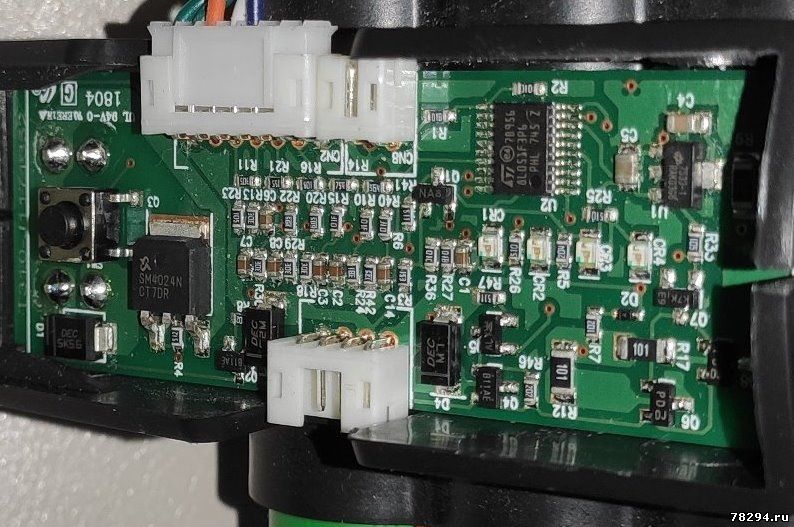

Всем привет. Беда как у всех bosch athlet 25,2  BBH6P25K перестал заряжаться,


был разбаланс акб, подскажите тут процессор 328PB, у кого-то есть прошивка для данной платы, или прошивки подходят ко всем платам 25,5?

АКБ пока не менял, прошивку слил(не рабочую),  АКБ дозарядил прошил для 328p, он работает полноценно но постоянно показывает заряд

gonass Дата: Вторник, 19.03.2024, 00:53 | Сообщение # 188

Пользователи

gonass

Рядовой

  • Сообщений:48
  • Репутация:2±

Прошивка подходит от 328p
zteunlocker Дата: Вторник, 19.03.2024, 01:10 | Сообщение # 189

Пользователи

zteunlocker

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата gonass ()
ка подходит от 328p
 значит будем менять BQ
16 Дата: Вторник, 19.03.2024, 22:54 | Сообщение # 190

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

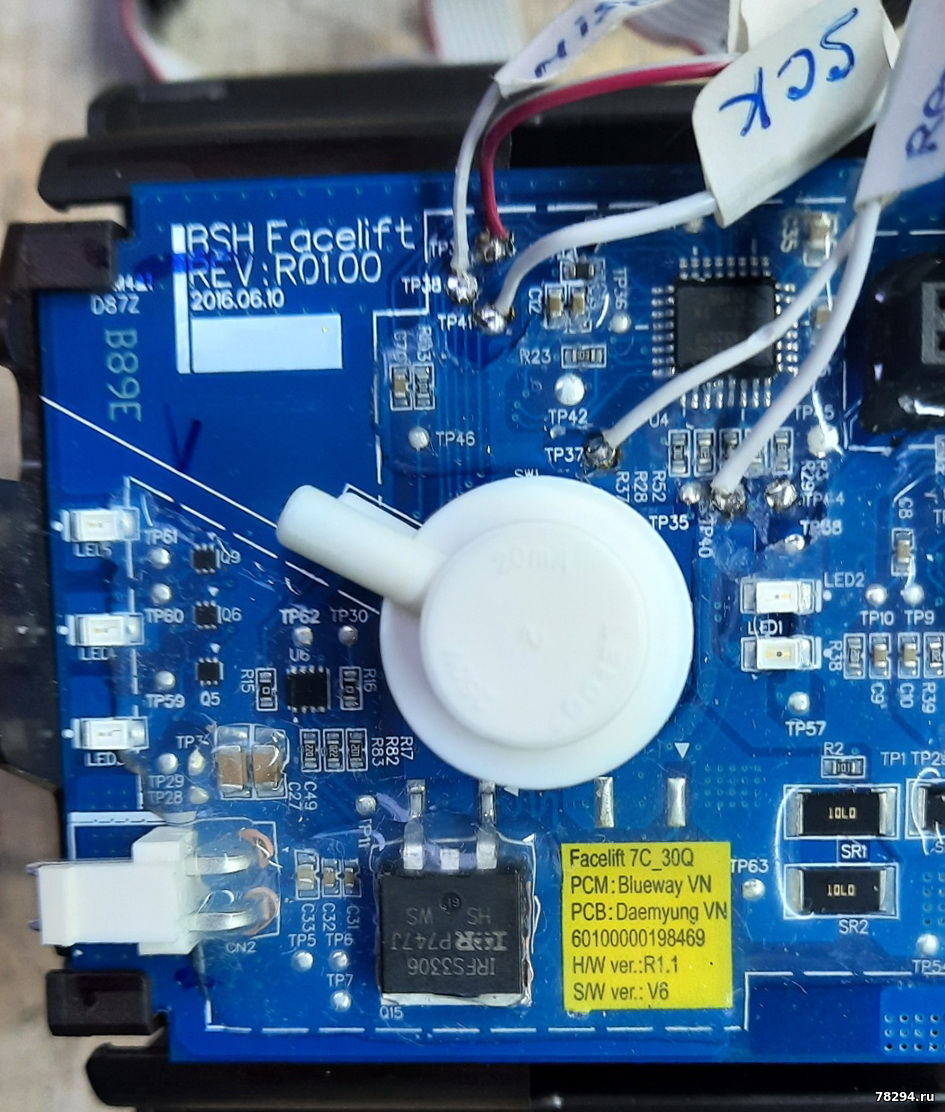

R1.1 V 6 редкая плата. Выпускались в малом количестве.

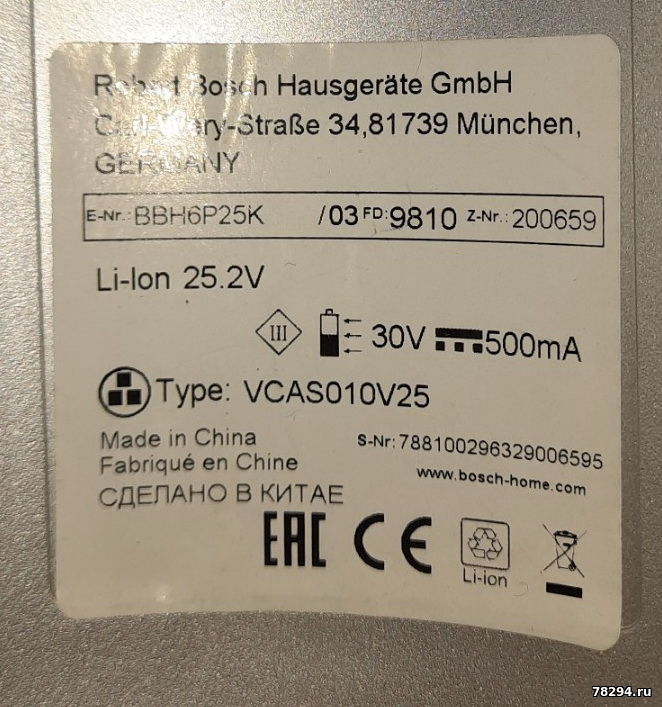

Да и пылесос редкий. Bosch BBH6P25K Athlet ProPerformЩетка как на тридцатидвойке.
firtsikov Дата: Воскресенье, 24.03.2024, 16:27 | Сообщение # 191

Пользователи

firtsikov

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. Пылесос BCH6ATH25k/03. Когда поменял на пылесосе старые аккумуляторы на новые, без прошивки пылесос не заработал. При включении горела лампочка включения и 1 деление батарейки.
После этого подключил программатор и прошил той прошивкой ,которая была выложена здесь, в итоге прошить получилось, но при подключении шлейфа контроля батареи и минусовой клеммы к плате зажглись светодиоды зарядки, словно он заряжается, при это в блок питанию не подключен. (видео прилагаю), подскажите что может быть ?

Добавлено (24.03.2024, 16:29)
---------------------------------------------


Сообщение отредактировал firtsikov - Воскресенье, 24.03.2024, 16:46
16 Дата: Воскресенье, 24.03.2024, 21:01 | Сообщение # 192

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата firtsikov ()
но при подключении шлейфа контроля батареи и минусовой клеммы к плате зажглись светодиоды зарядки
У Вас на видео и плюсовой подключен. Не только шлейф и минус (может я что то не вижу?) Да и не святым духом он тут явно питается. Т.е. все подключено полностью.
Не легче его было отдать на прошивку за 900р, чем мучаться. Тем более может BQ спалили.
Цитата firtsikov ()
При включении горела лампочка включения и 1 деление батарейки
Скорее 1 деление батарейки мигало, а не горело.
firtsikov Дата: Понедельник, 25.03.2024, 01:12 | Сообщение # 193

Пользователи

firtsikov

Рядовой

  • Сообщений:2
  • Репутация:0±

Да все верно и плюсовой подключен.Там по середине еще платы еще 2 диода (красный и синий) синий показывает что пылесос работает.
16 Дата: Понедельник, 25.03.2024, 10:38 | Сообщение # 194

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Диагностику платы. Удаленно тут только помощь экстрасенсов, как сделать чтобы она точно заработала.
sicboy000 Дата: Четверг, 28.03.2024, 17:21 | Сообщение # 195

Пользователи

sicboy000

Рядовой

  • Сообщений:2
  • Репутация:0±

Ребята помогите поднять пациента на 7акб, BQ была бита по 1му плечу, естественно заменил. Акумуляторы все земенены. Пошил контроллер, сейчас заряжается но зарядка (индикация заряда) продолжает светится после отключения зарядного. Самое интересное если отключить плюс батареи и повторно подсоединить, пылик включается,но после отключения вновь думает что подключено зарадное. Шил прошивкой с шапки темы.

Сообщение отредактировал sicboy000 - Четверг, 28.03.2024, 17:21
gonass Дата: Четверг, 28.03.2024, 17:25 | Сообщение # 196

Пользователи

gonass

Рядовой

  • Сообщений:48
  • Репутация:2±

Ничего интересного, почти штатная ситуация)))

Пылик не думает что подключено зарядное, а сигнализирует что у него проблемы
sicboy000 Дата: Четверг, 28.03.2024, 17:31 | Сообщение # 197

Пользователи

sicboy000

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата gonass ()
Ничего интересного, почти штатная ситуация)))
Помогите решить проблему, как будто прошивка некорректно работает.
valikvolyna Дата: Понедельник, 01.04.2024, 20:14 | Сообщение # 198

Пользователи

valikvolyna

Рядовой

  • Сообщений:4
  • Репутация:0±

Всем привет, не подскажите какие аккумуляторы по характеристикам нужно сюда ставить?
Bosch athlet 25.2 V , 7 аккумов
Хочу заказать и сменить на новые
Anat78 Дата: Понедельник, 01.04.2024, 21:05 | Сообщение # 199

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Например такие: https://ozn.by/6xe713?erid=2SDnjeiT7G5

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
valikvolyna Дата: Понедельник, 01.04.2024, 21:07 | Сообщение # 200

Пользователи

valikvolyna

Рядовой

  • Сообщений:4
  • Репутация:0±

Большое вам спасибо)
gda98 Дата: Суббота, 06.04.2024, 09:28 | Сообщение # 201

Пользователи

gda98

Рядовой

  • Сообщений:5
  • Репутация:0±

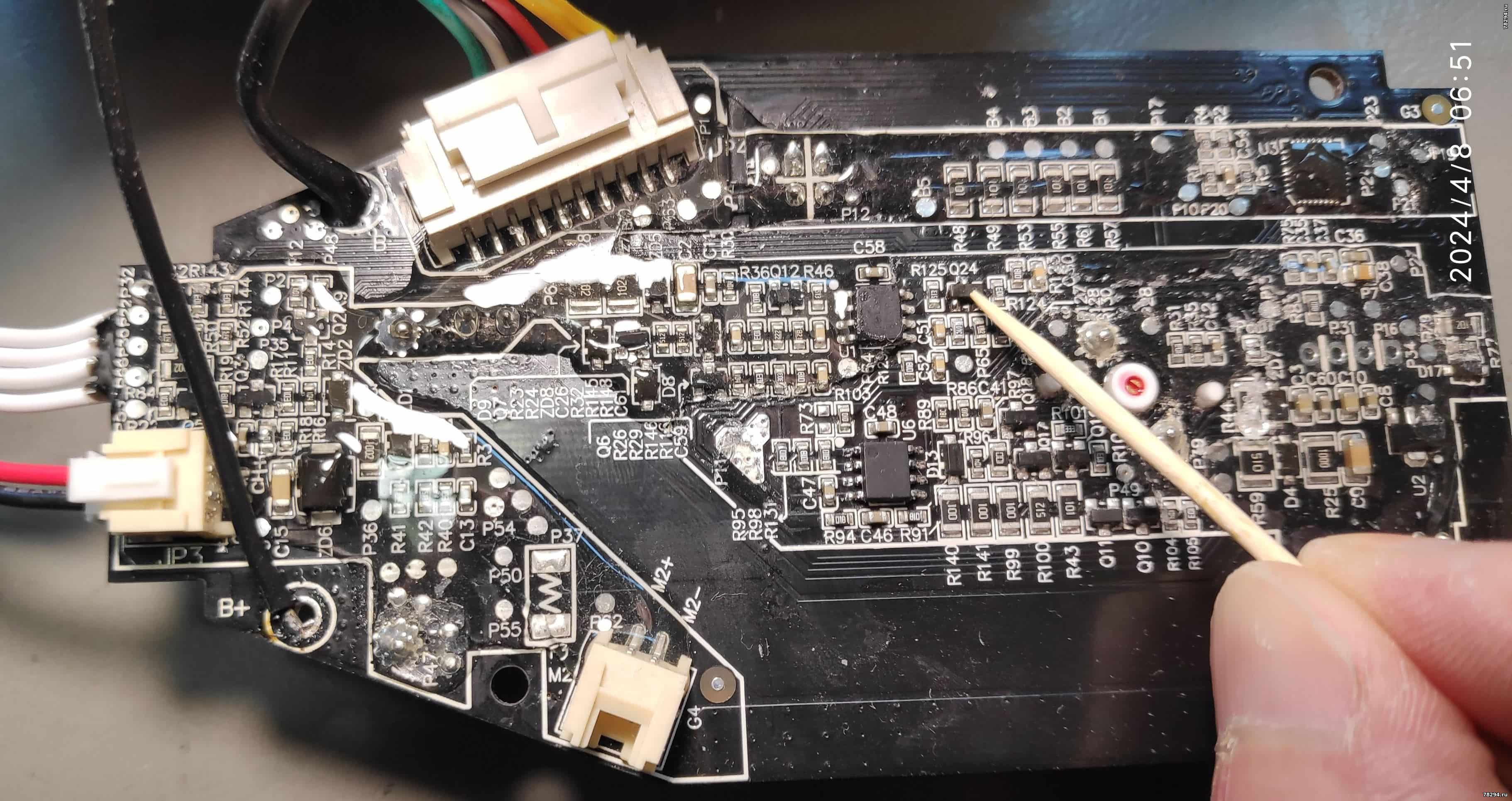

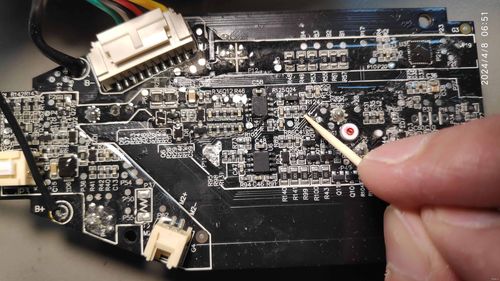

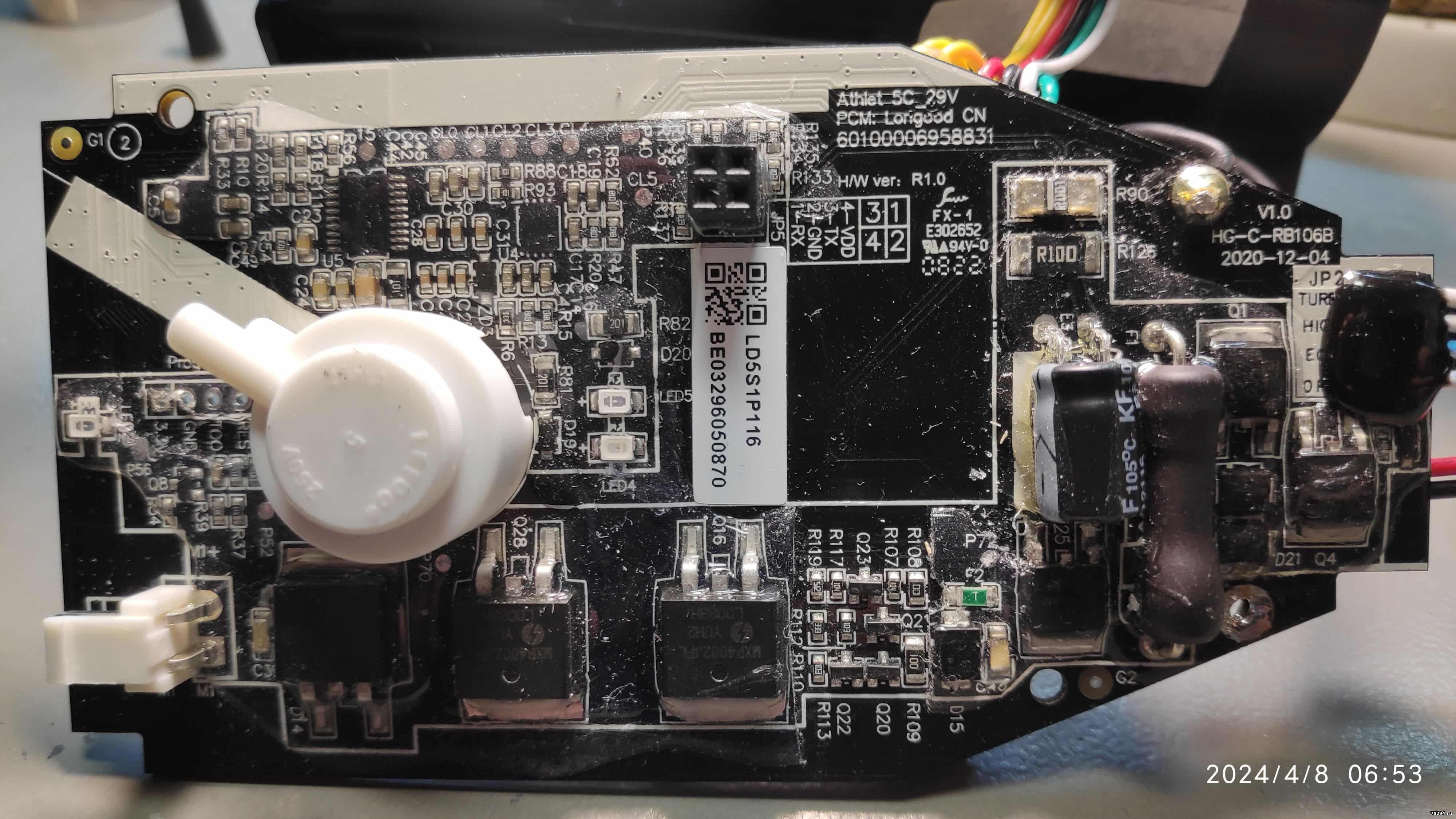

Приветствую! Подскажите, какое сопротивление двигателя электрощетки у данного пылесоса BCH85N у меня с 5 банками 20V max. Без двигателя электрощетки напряжение на разъеме двигателя появляется, при подключенном двигателе он дернется и отрубается. В холостом режиме двигатель потребляет порядка 0,5А. Подозреваю, что цепь защиты двигателя по току неисправна, либо сам двигатель имеет пониженное сопротивление. ШИМ сигнал на затворе полевика с отключенным двигателем присутствует, при подключенном отсутствует. Вызвонил цепь управления, идет через транзисторы на микроконтроллер. Значит, микроконтроллер на каком то выводе мониторит ток защиты цепи  двигателя электрощетки, при этом двигатель турбины работает всегда во всех трех режимах. Закорачивал токовый шунт двигателя, не помогло. Уже устал в этом силиконе ковыряться, три дня ищу причину.

Сообщение отредактировал gda98 - Суббота, 06.04.2024, 09:32
krabinio Дата: Суббота, 06.04.2024, 09:41 | Сообщение # 202

Пользователи

krabinio

Рядовой

  • Сообщений:12
  • Репутация:0±

gda98, на 5ой странице темы я описывал похожий случай. Мне тогда посоветовали менять bq. Пока не сделал. Плата так и лежит.
gda98 Дата: Суббота, 06.04.2024, 10:38 | Сообщение # 203

Пользователи

gda98

Рядовой

  • Сообщений:5
  • Репутация:0±

krabinio, спасибо. BQ каким образом с этим связана? У двигателя щетки плавный пуск, осциллографом смотрел, при этом турбина работает в то же время, если бы был BQ или одна из банок аккумулятора, то и второй двигатель бы отрубался.  booze
16 Дата: Суббота, 06.04.2024, 13:30 | Сообщение # 204

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата gda98 ()
Подскажите, какое сопротивление двигателя электрощетки у данного пылесоса BCH85N у меня с 5 банками 20V max
4,56 Ом
gda98 Дата: Суббота, 06.04.2024, 19:42 | Сообщение # 205

Пользователи

gda98

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата 16 ()
4,56 Ом
У меня  от 2,8 до 5,2 Ом. Не уж то двигатель...


Сообщение отредактировал gda98 - Суббота, 06.04.2024, 19:43
16 Дата: Суббота, 06.04.2024, 20:21 | Сообщение # 206

Пользователи

16

Рядовой

  • Сообщений:44
  • Репутация:3±

Цитата gda98 ()
У меня  от 2,8 до 5,2 Ом. Не уж то двигатель...
А Вы погоняйте его на лабораторнике. Не снимая. Расскажете сколько ампер он пытается съесть.
krabinio Дата: Воскресенье, 07.04.2024, 16:20 | Сообщение # 207

Пользователи

krabinio

Рядовой

  • Сообщений:12
  • Репутация:0±

Цитата gda98 ()
BQ каким образом с этим связана?

Я в свое время решил, что срабатывает такая же токовая защита, только для акб, за счёт bq.
Больше этой платой не занимался.
gda98 Дата: Воскресенье, 07.04.2024, 22:01 | Сообщение # 208

Пользователи

gda98

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата 16 ()
А Вы погоняйте его на лабораторнике. Не снимая. Расскажете сколько ампер он пытается съесть.

Я уже говорил, что ест он 0.5А с копейками. Подпаял в послед резистор на 2 Ома. Все также срабатывает защита. Сигнал с шунта двигателя приходит на операционник CJ358. Смущает то, что на всех выводах ОУ 0В. На этом ОУ построен усилитель ошибки тока. При включении на ОУ напряжение питания появляется. На выходе ОУ LM358 не может быть напряжение меньше 0,6 В, а там 0В. CJ358 несколько отличается по внутренней схемотехнике https://www.jscj-elec.com/gallery/file/CJ358.pdf, по параметрам примерно одинаковы с lm358. Заменю на LM358, посмотрим. Таких ОУ там стоит 2 шт. С внутренней стороны платы.

Добавлено (07.04.2024, 22:06)
---------------------------------------------

Цитата krabinio ()
Я в свое время решил, что срабатывает такая же токовая защита, только для акб, за счёт bq.


Если бы срабатывала токовая защита для АКБ, второй двигатель тоже бы вырубался, а он работает. Сигнал управления двигателем пропадает на микроконтроллере, который управляет всем пылесосом.


Сообщение отредактировал gda98 - Воскресенье, 07.04.2024, 22:02
gda98 Дата: Понедельник, 08.04.2024, 09:03 | Сообщение # 209

Пользователи

gda98

Рядовой

  • Сообщений:5
  • Репутация:0±

Всем спасибо. Неисправность нашел. Заменил полевик Q24 с маркировкой 702, т.к. тестером он не открывался. Выпаял с ноутбучной матери аналог с маркировкой S72. И заменил резистор R127 номиналом 3,3 кОм, он увеличил сопротивление до 11 кОм. Собственно в резисторе и была неисправность. Из-за него коэффициент усиления ОУ U1 увеличился, почему и срабатывала защита. Фото ниже. Всем удачи. Возможно, я здесь больше не появлюсь.







Сообщение отредактировал gda98 - Понедельник, 08.04.2024, 09:10
alexsandrgrinko Дата: Понедельник, 29.04.2024, 11:30 | Сообщение # 210

Пользователи

alexsandrgrinko

Рядовой

  • Сообщений:1
  • Репутация:0±

Тут выше у человека была плата http://www.78294.ru/_fr/13/8380908.jpgТак вот - прошивка от 25в не подходит. Проц который стоял - замучал юзверь (сам пытался банки менять и вшил фьюзы, которые отрубили isp - пришлось паять переходник, выпаивать родной проц и через параллельное менять на нормальные).

328p схемотехнически подходит - питание подведено туда, куда надо... Но с ней не завелось на чужих дампах - мигает по-кругу зарядка и ничего не пашет (ток заряда не берет).

Правильная последовательность - читаете обязательно флеш-епром и фьюзы (скрин делаете). Дальше епром льете пустой (все блоки на нули меняем). Запускается мотор и отсутствует зарядка. Шить без стирания кристалла (флеш потрете - будет вообще труп, если не сохранили дампы).
Во время работы мотора, дергаете балансировочный разьем и через пару секунд - пылесос выключается. Читаете епром - видите, сравниваете с родной и видите регион для редактирования. Пытаетесь менять кусок дампа на нули (вроде 48 байт что ли). И на какой-то там попытке - заработает правильная индикация заряда, разряда и появится управление мотором.Как-то так. Шить абы что - тупое занятие и бесполезное.
P.S. Критерии нормальной работы - должен показывать светодиодами уровень заряда во время работы двигателя, должен реагировать на зарядное (отключать мотор и мигать светодиоды на заполнение, а так же потреблять ток).


Сообщение отредактировал alexsandrgrinko - Понедельник, 29.04.2024, 12:10
