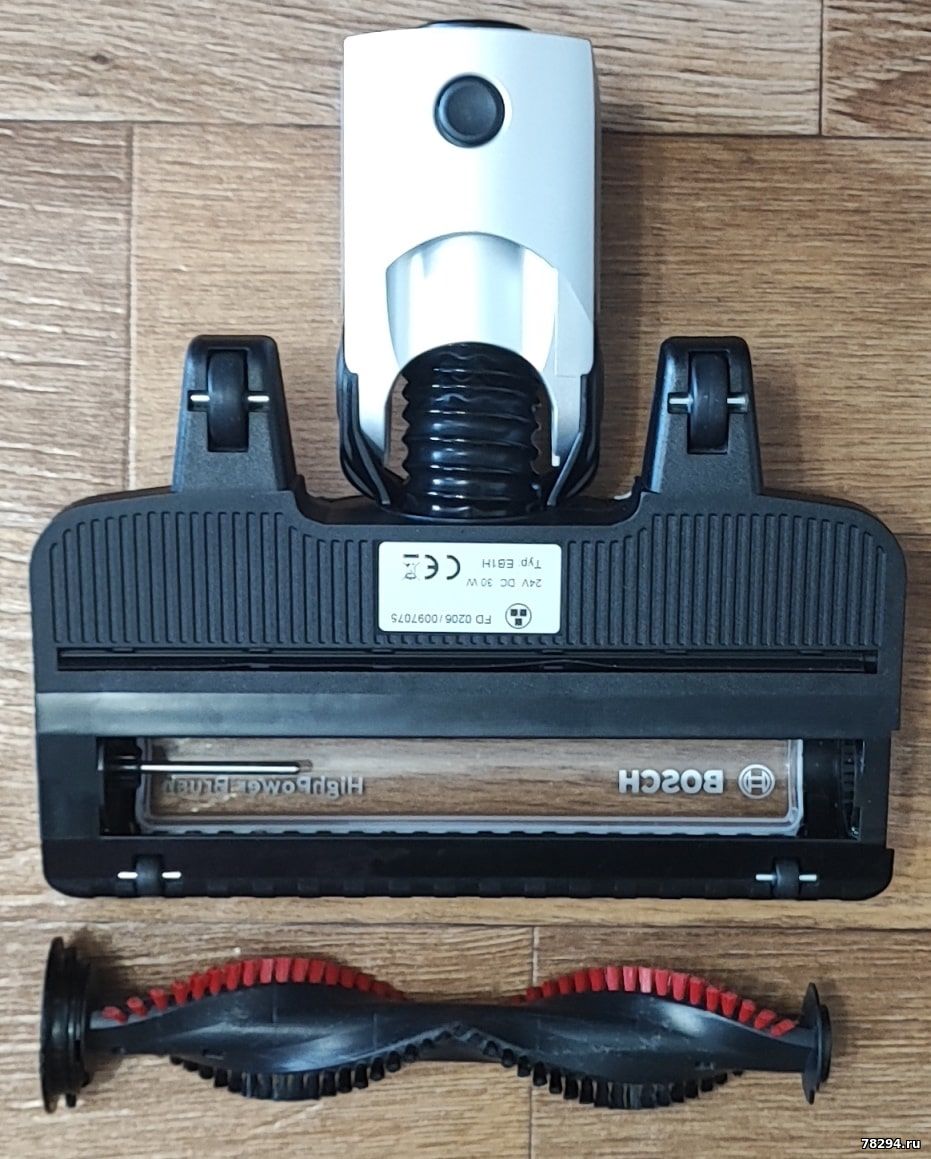

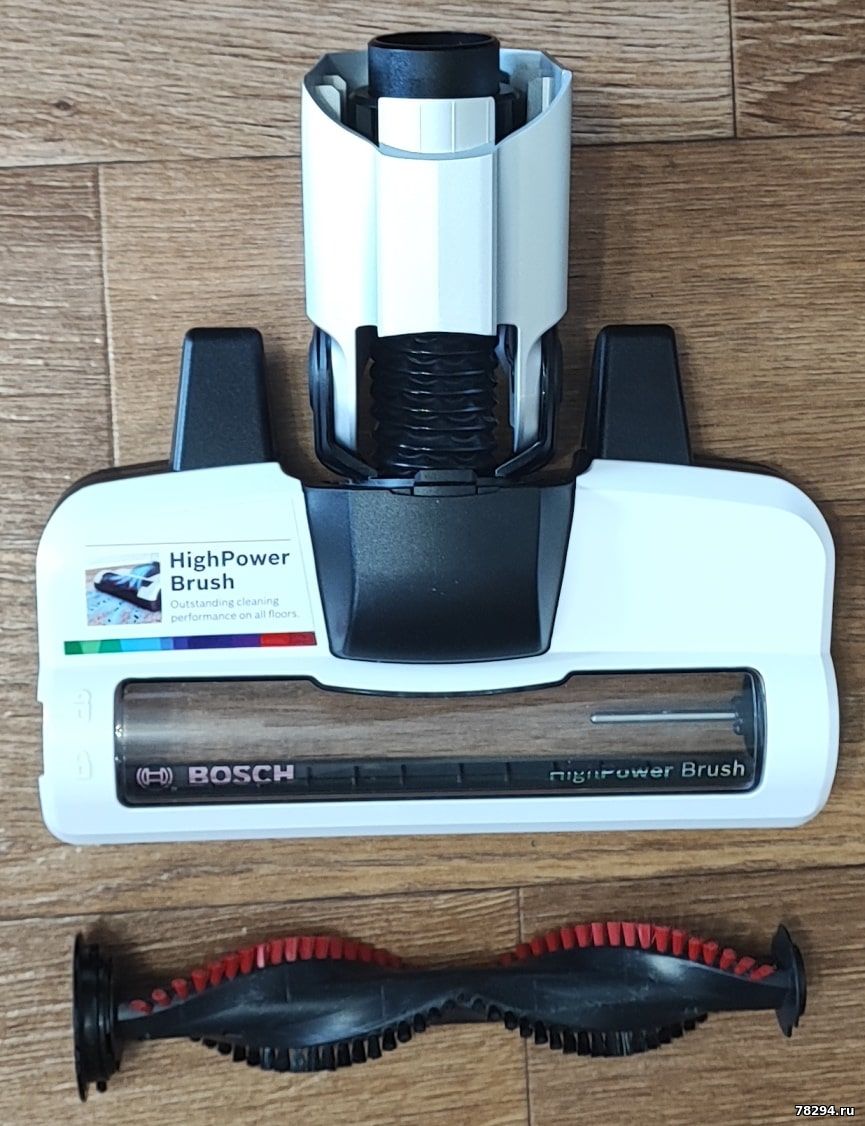

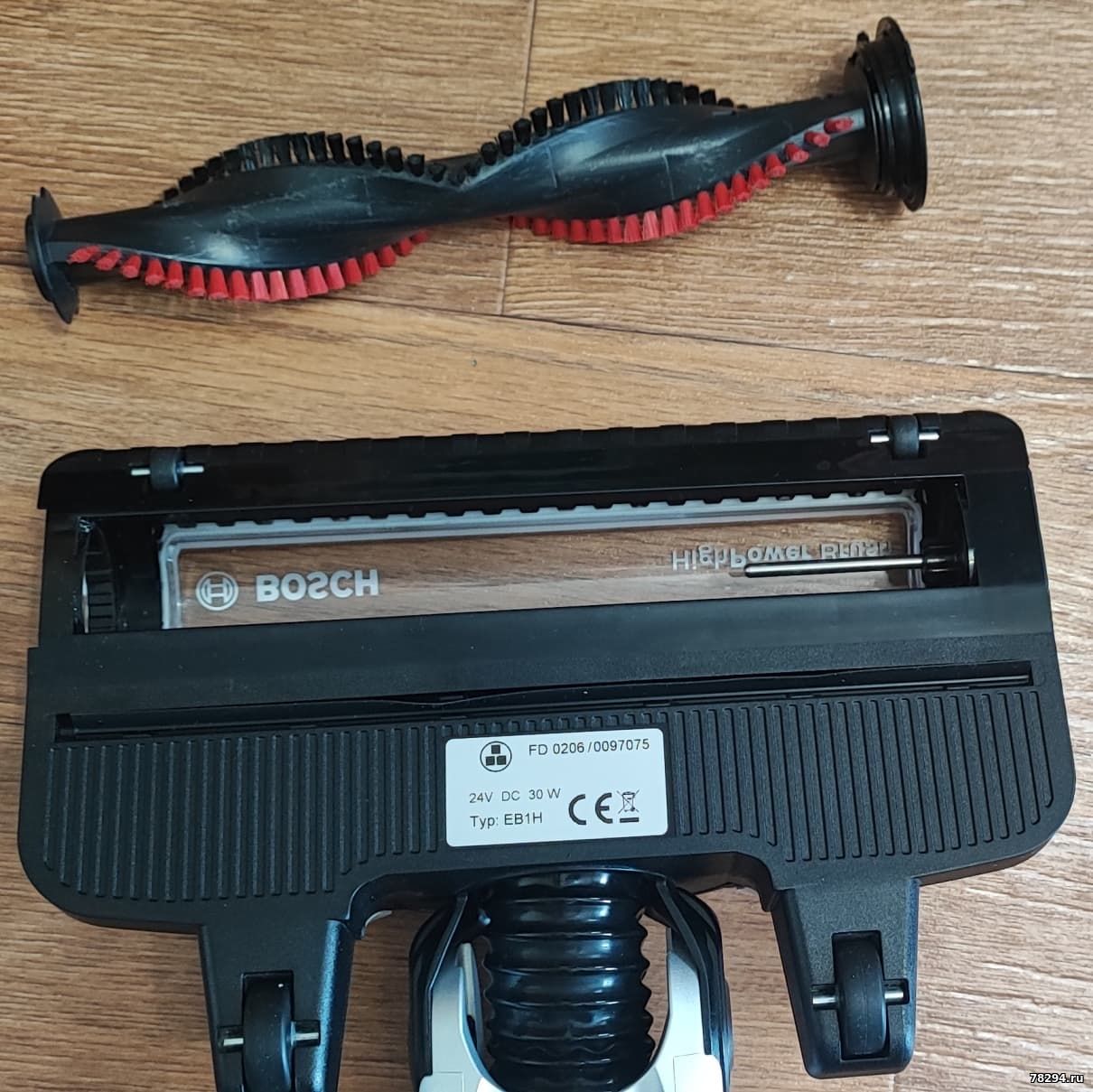

Вертикальный пылесос Bosch BCH 6ATH25 ремонт
krabinio Дата: Четверг, 07.11.2024, 15:22 | Сообщение # 241

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

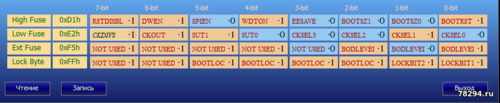

Всех приветствую. Сталкивался ли кто-нибудь глюком, когда мега видится только первые несколько секунд? Дальше не отвечает.
Если пытаться прошить в эти первые секунды, про прошивка завершается, но читается мусор.
Ощущение, что плата уходит в защиту, на кнопку не реагирует никак.
Ps: мегу менял, теперь совсем не определяется (не отвечает).
16 Дата: Четверг, 07.11.2024, 15:57 | Сообщение # 242

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

Программатор то какой хотя бы ?
krabinio Дата: Четверг, 07.11.2024, 16:37 | Сообщение # 243

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

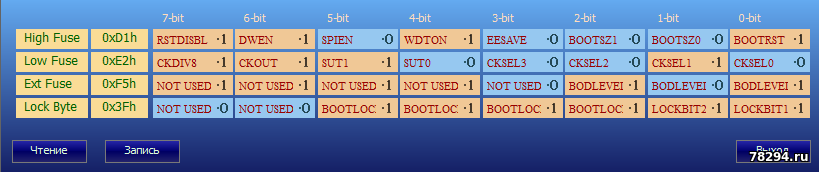

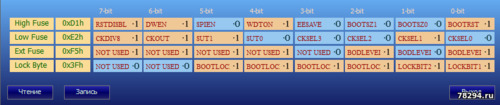

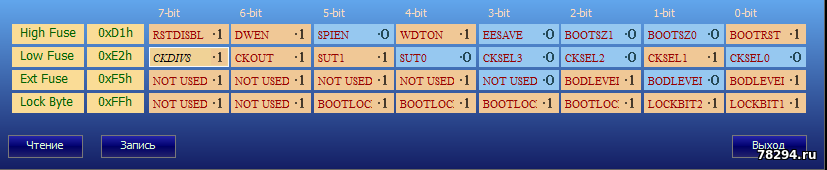

Usbasp, несколько штук им прошил.
На 7812bg нет напряжения. Есть схема, откуда оно там должно появляться?
Я нашёл только кусок со второй страницы.


Сообщение отредактировал krabinio - Четверг, 07.11.2024, 16:40
16 Дата: Четверг, 07.11.2024, 17:21 | Сообщение # 244

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

По сути, проблем с подключением и прошивкой МК не должно быть. Вы же питание при прошивке используете от Usbasp ?

По стабику: нет напряжения, на выходе или на входе ? Не знаю, какая плата у Вас, допустим 25ка.Ориентация - хвост с проводами по правую руку.
Правая нога стаба +12, левая +28вольт, там 2 резистора левей левой ноги, их проверить, далее левее тела стаба транзистор, его проверить, проверить резистор около него (маркировка 103)
krabinio Дата: Пятница, 08.11.2024, 14:15 | Сообщение # 245

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

16, да, плата 25.2 ищ первых партий.
На 7812 на входе десятые вольта.
Рядом резисторы в норме, кроме 201 (но они скорее всего целы, на них 50 Ом).
На q2 ничего, на q17 28В на верхних ногах.
Что рулит q17?

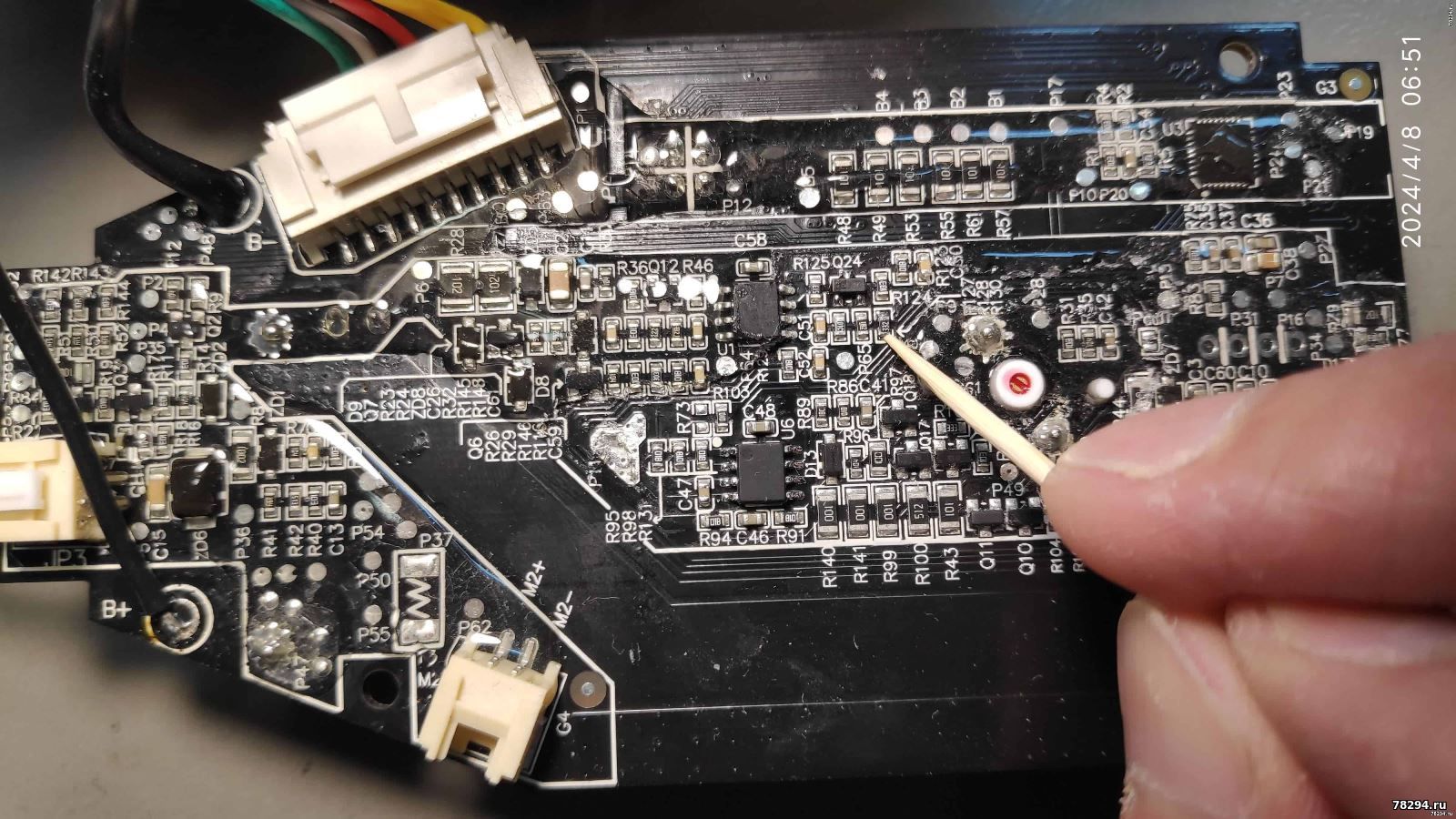

И как проверить q24, маркировок нет, даташитов тоже. Перекидываю с донора наугад, но результата нет.


Сообщение отредактировал krabinio - Пятница, 08.11.2024, 14:18
16 Дата: Пятница, 08.11.2024, 16:00 | Сообщение # 246

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

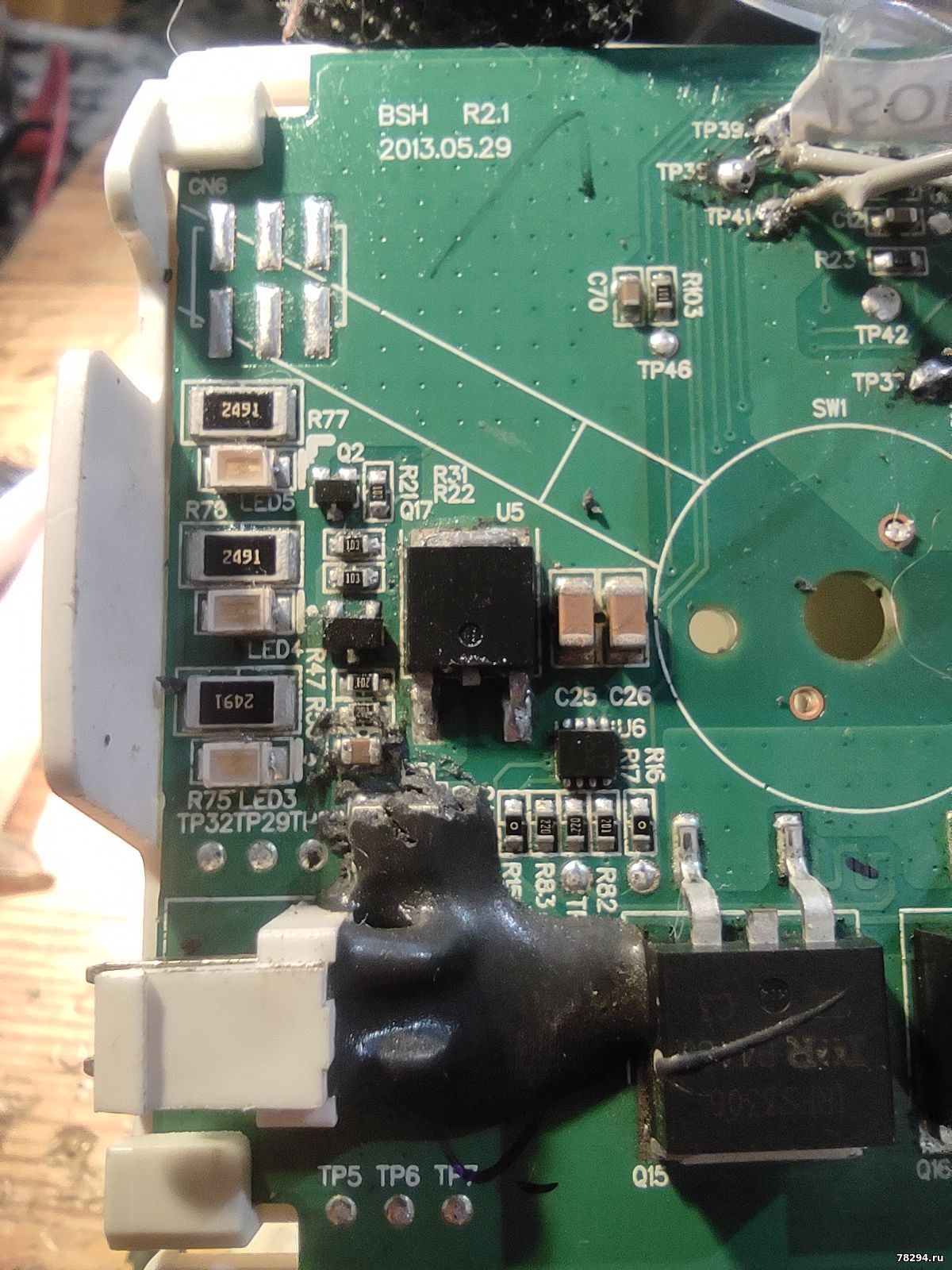

Ищем R21, он выше левее стаба. Минусовой щуп мультиметра на минус батареи, плюсовым к торцу резистора, который ближе к стабилизатору.На плате кнопка в положении 0 (выключена), либо просто шлейф не присоединен (использую из ручки шлейф) - 0 вольт
1 скорость: +3,24 вольта.
Нет напряжения на торце резистора при включении - можно дальше около стаба не ковыряться.

Q2, нижняя нога: минус 28 вольт при включении. Не включено: минус 0 вольт (минусовым щупом проверяем)
Цитата krabinio ()
Что рулит q17?

10я нога МК рулит Q2, Q2 рулит Q17,

Q24 тут вроде бы не при чем. Проверяю прозвонкой.


Сообщение отредактировал 16 - Пятница, 08.11.2024, 16:01
krabinio Дата: Пятница, 08.11.2024, 20:08 | Сообщение # 247

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

А меги вообще совместимы? У меня на плате 328p, а на доноре 328pb. Прошивки совместимы, а микрухи взаимозаменяемы?

На низу q2, r31, r22 и верху q17 есть напряжение батареи. Причем независимо от кнопки включения.
На меге питания нет (она же tp2, vcc). Где поискать питание меги?


Сообщение отредактировал krabinio - Пятница, 08.11.2024, 22:50
16 Дата: Суббота, 09.11.2024, 00:38 | Сообщение # 248

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

Я думаю Меги несовместимы. Сам лично не пробовал накидывать 328пб вместо 328п. Да и пб дороже, чем п, если покупать.
Тут и надо было начинать поиск с того, что МК без питания.
МЕга питается от бку, точка тп2. Вы правильно написали.  Соответствует 40й ноге бку, VREG2
Проверьте питание бку, BAT, 9 нога.
Все идет к тому, что скорее всего нужно бку менять
krabinio Дата: Суббота, 09.11.2024, 13:43 | Сообщение # 249

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

На 9 ноге vbat есть, на 40 3.3В нет. Поменял bq, не помогло.
Поменял мегу назад с 328pb на 328p, не помогло.
Снял мегу вообще, не помогло. 3.3В нет.
С мегой сопротивление между tp2 (vcc) и tp37 (gnd) от 150 до 500 Ом примерно.
Без меги гдето 5 кОм.
Vreg1 5В тоже нету, пойду ковырять гермет возле vbat.


Сообщение отредактировал krabinio - Суббота, 09.11.2024, 13:51
16 Дата: Суббота, 09.11.2024, 21:33 | Сообщение # 250

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

Между  tp2 (vcc) и tp37 (gnd) ранее не замерял, сейчас проверил. Сопротивление при каждом замере скачет, я думаю это не показатель. Самой малое, что получалось, это 2,8 кОм. На рабочей плате, ничего не снято.
Предполагаю, правее бку - в сторону хвоста, черный компаунд. Ковыряется плохо, чем то на резину похож. Иногда отковыривается вместе с смдшками.
Что у Вас за донор с 328PB ? жалко такой дергать на запчасти.
orelgri Дата: Понедельник, 11.11.2024, 19:49 | Сообщение # 251

Пользователи

orelgri

Рядовой

  • Сообщений:7
  • Репутация:0±

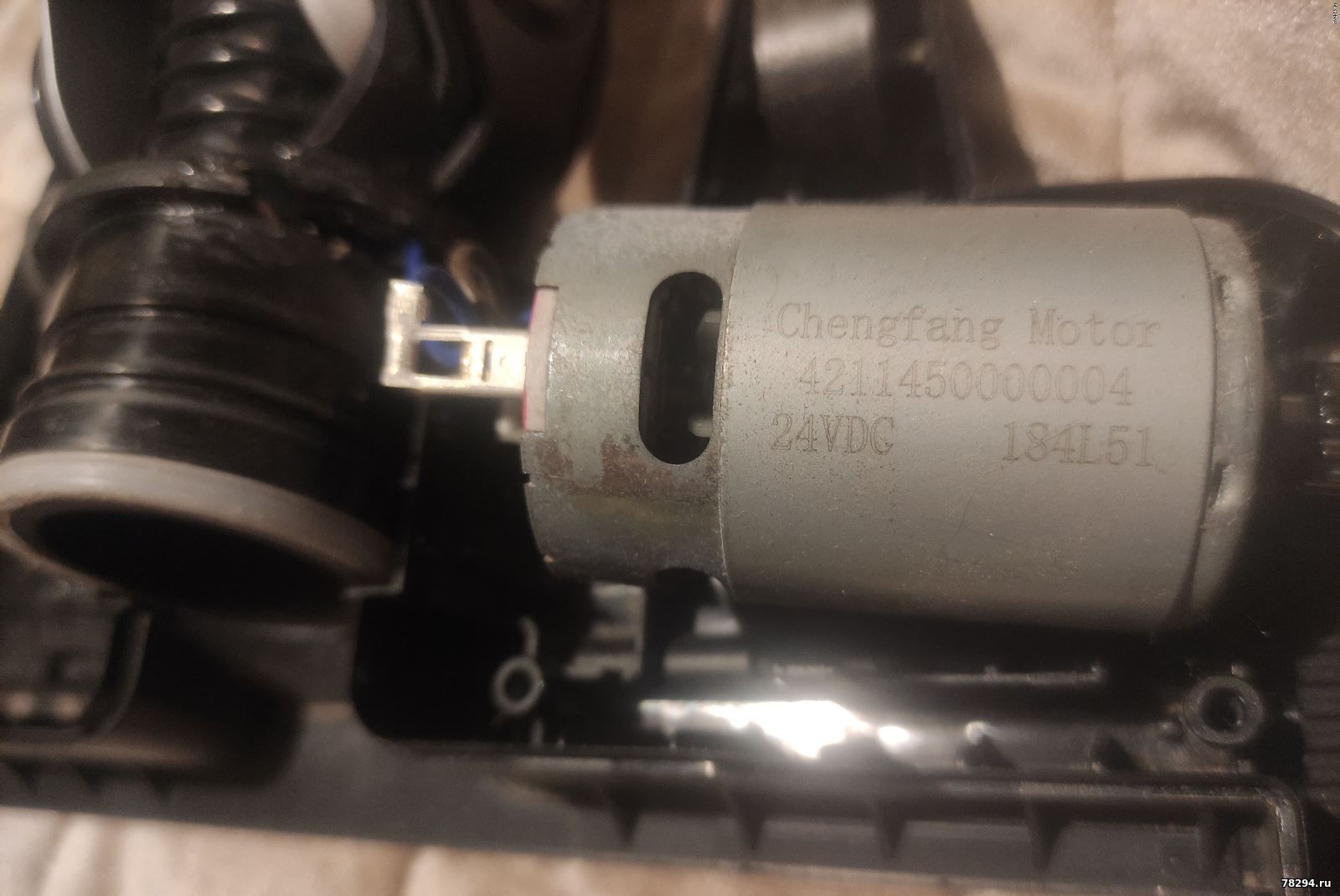

Купил движок атлетовский, от старого визг во время работы. Только он в резинке болтается, почему не подходит ?

У меня модель атлет 25,2. Резинка внутри как типа ромашки
krabinio Дата: Понедельник, 11.11.2024, 22:16 | Сообщение # 252

Пользователи

krabinio

Рядовой

  • Сообщений:18
  • Репутация:0±

Цитата 16 ()
Предполагаю, правее бку - в сторону хвоста, черный компаунд.

Покопался там еще раз. Появилось питание на мегу, на выходе стаба 7812, но дальше все равно тишина. Я так понял, шим тупит. Надоело, бросил это затею
Может быть потом поковыряюсь.
Цитата 16 ()
Что у Вас за донор с 328PB ? жалко такой дергать на запчасти.

Только синие платы стараюсь и брать. Я больше по перепаковкам акб, ремонтом плат не занимаюсь.
16 Дата: Понедельник, 11.11.2024, 23:16 | Сообщение # 253

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

Цитата krabinio ()
Надоело, бросил это затеюМожет быть потом поковыряюсь.
Осталось то совсем немного, если МК уже с питанием
16 Дата: Вторник, 12.11.2024, 01:19 | Сообщение # 254

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

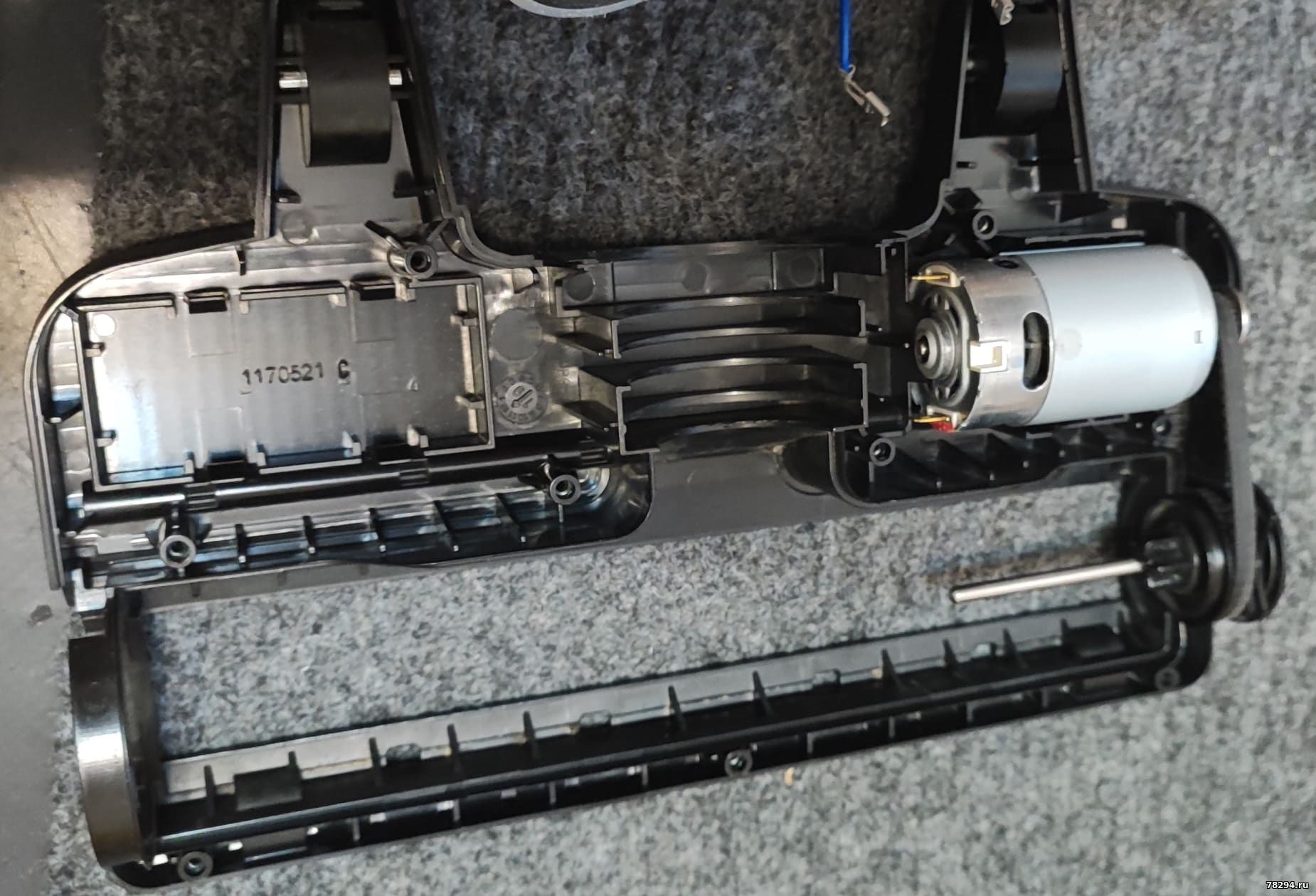

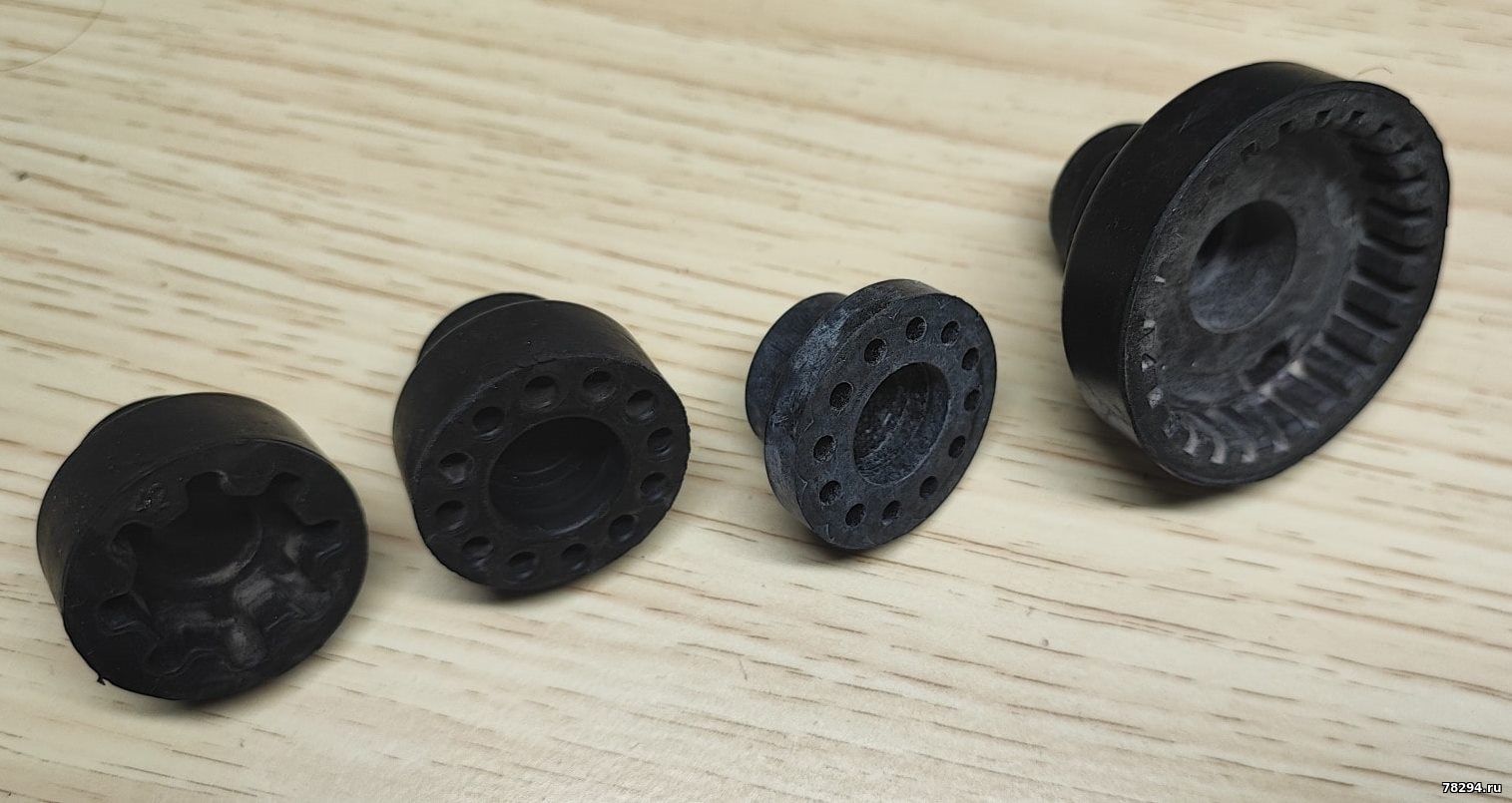

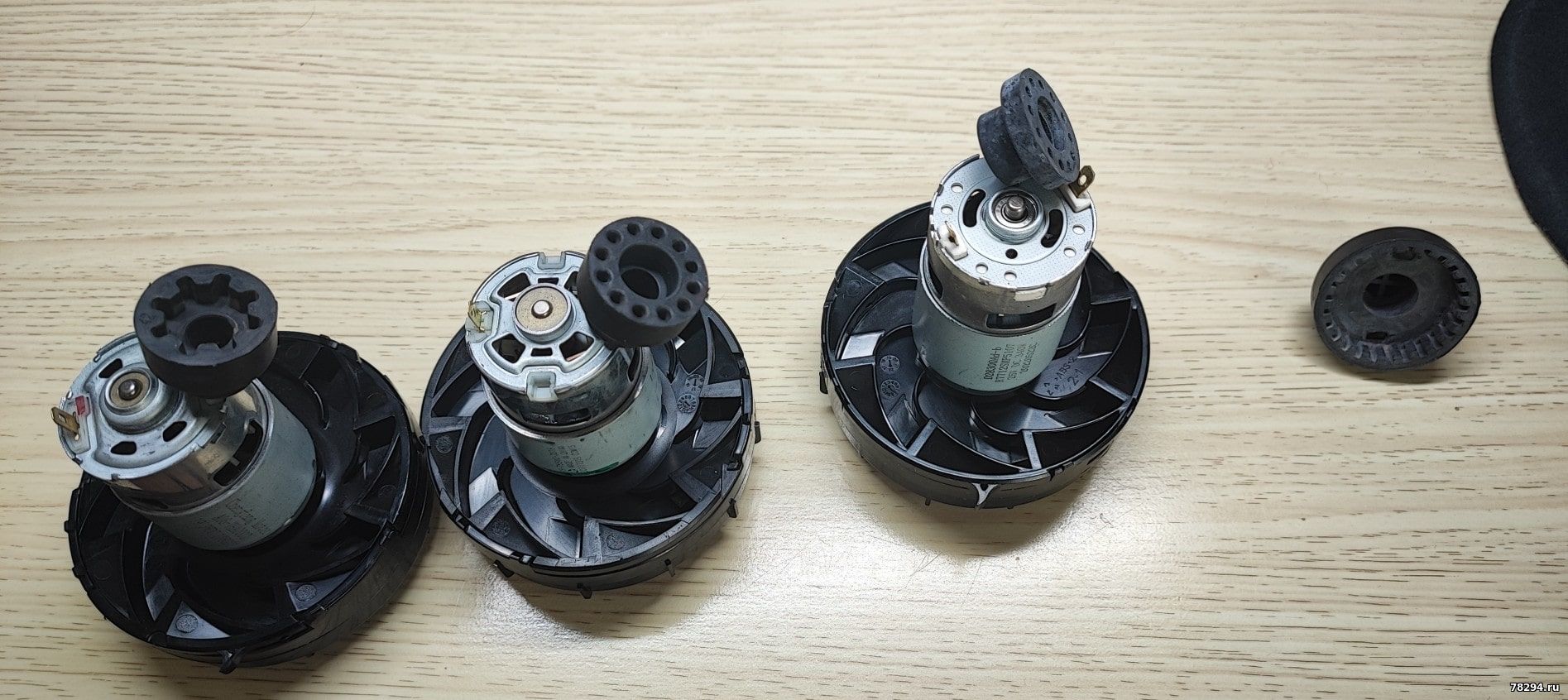

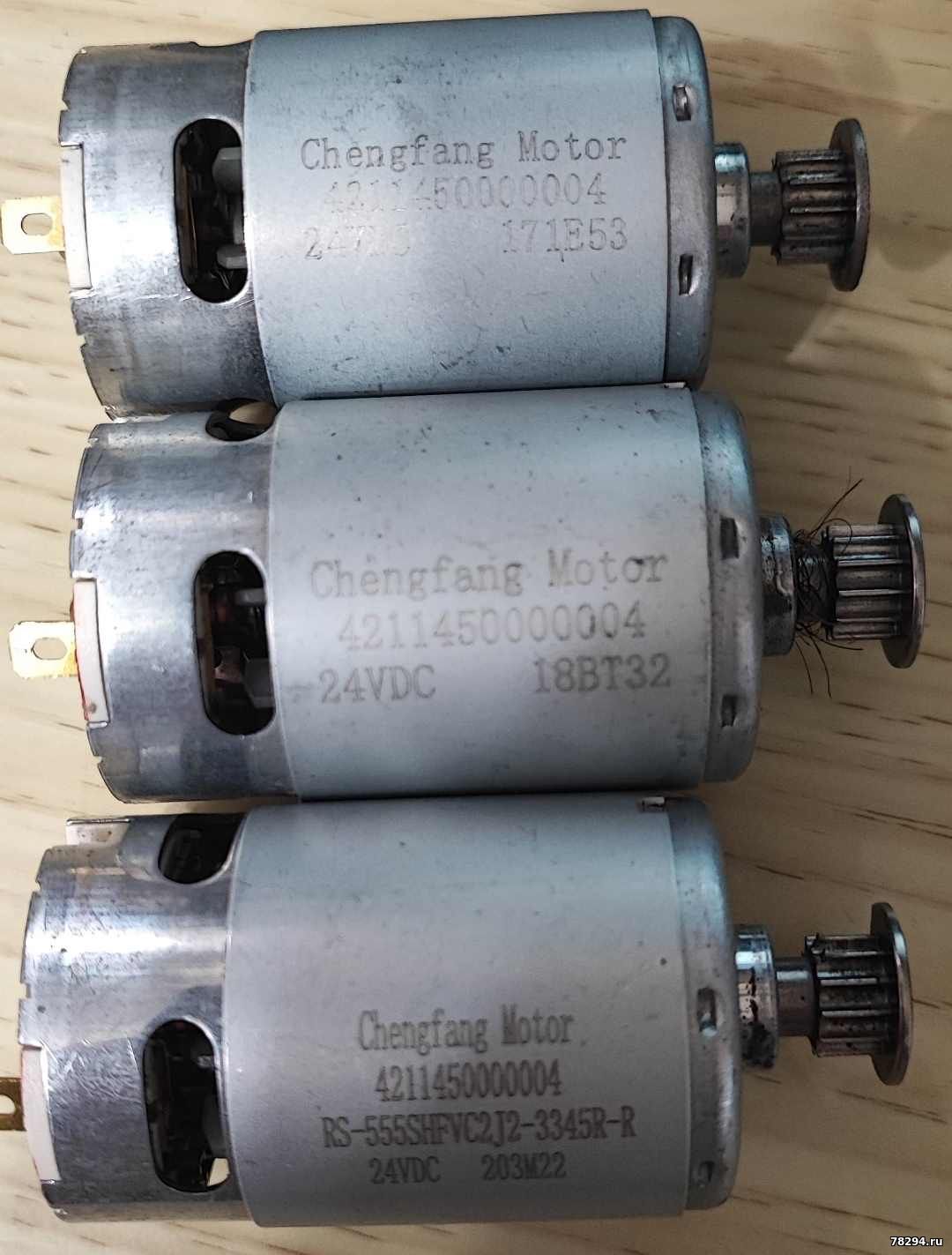

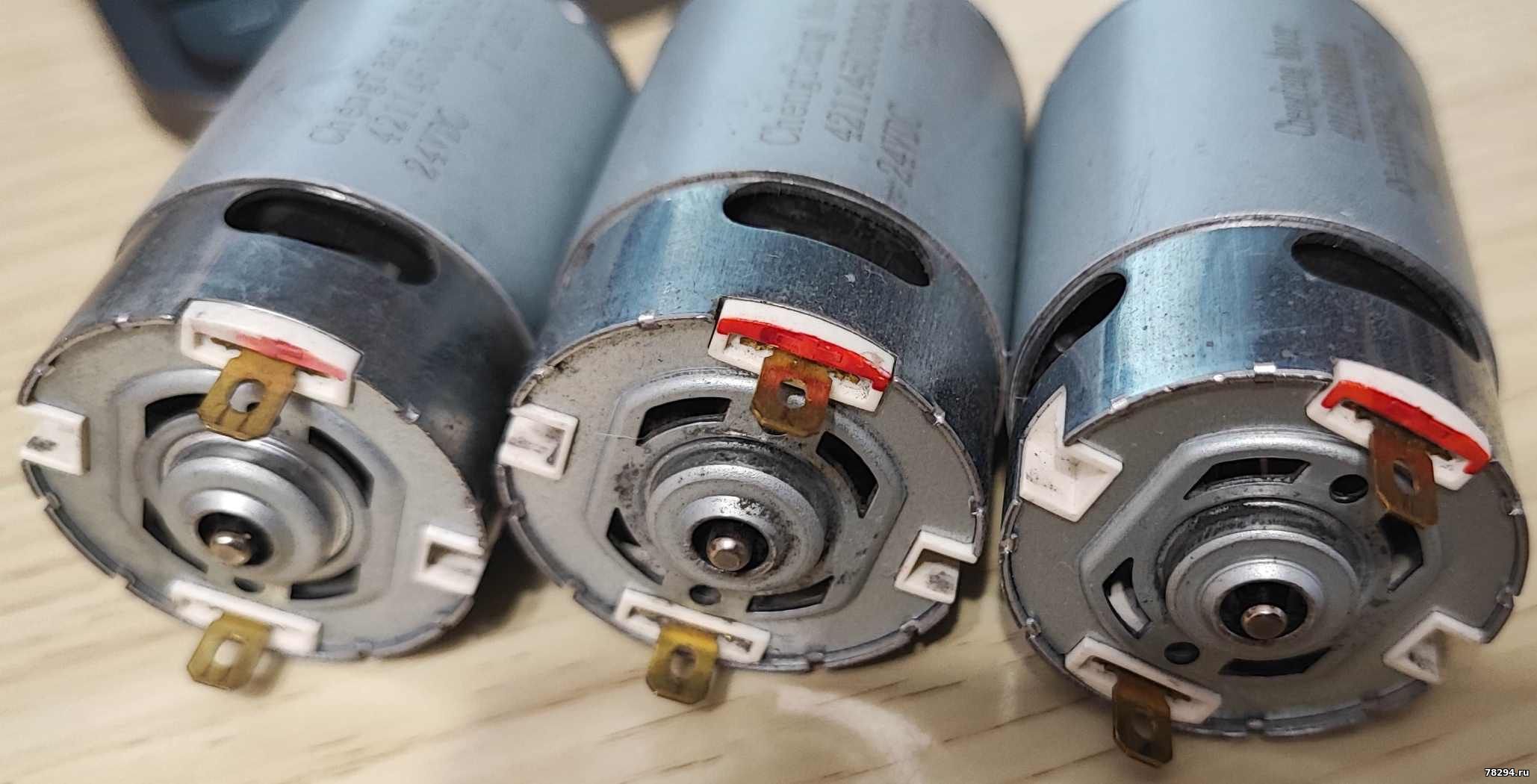

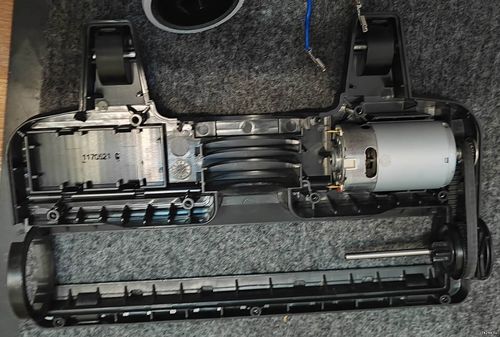

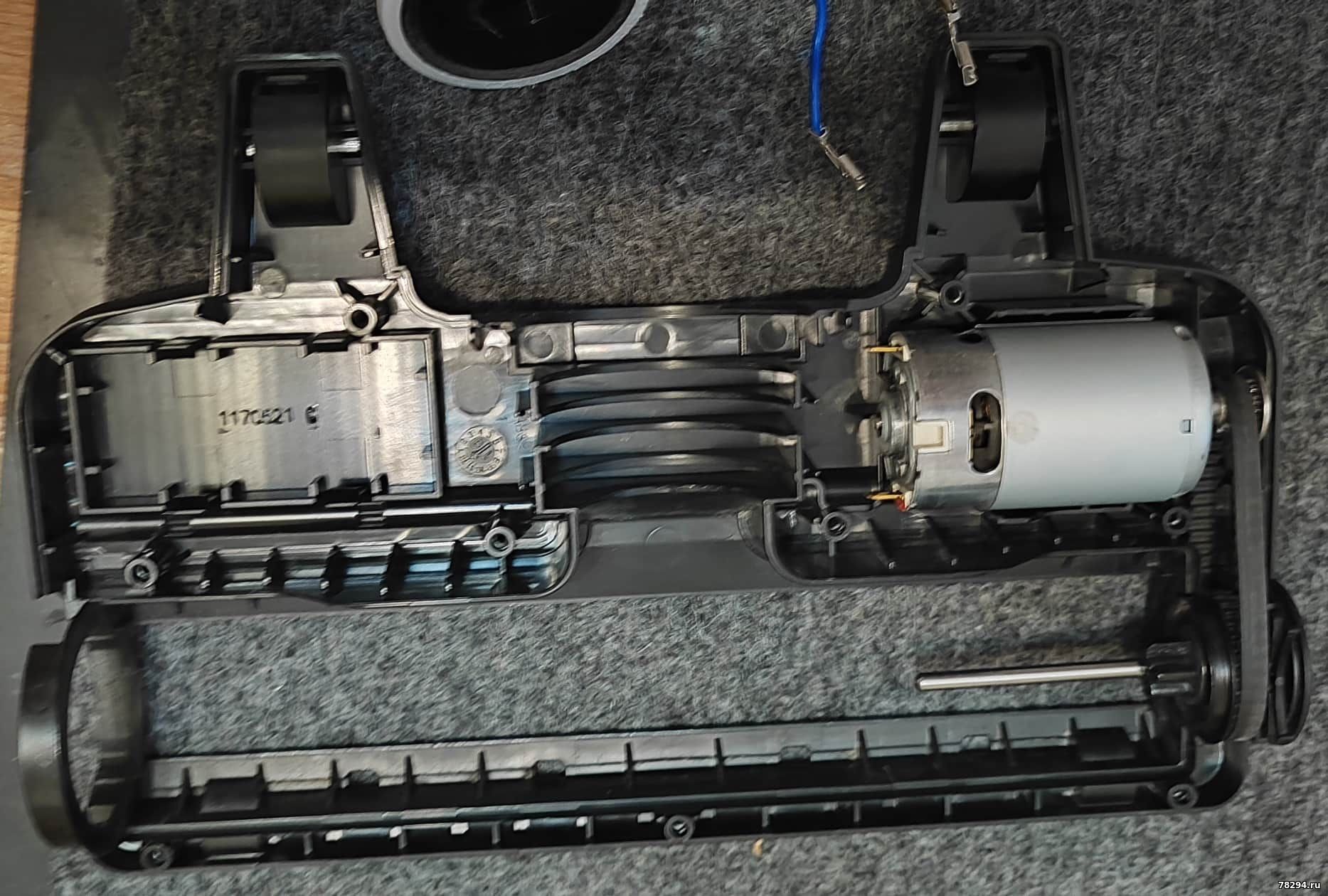

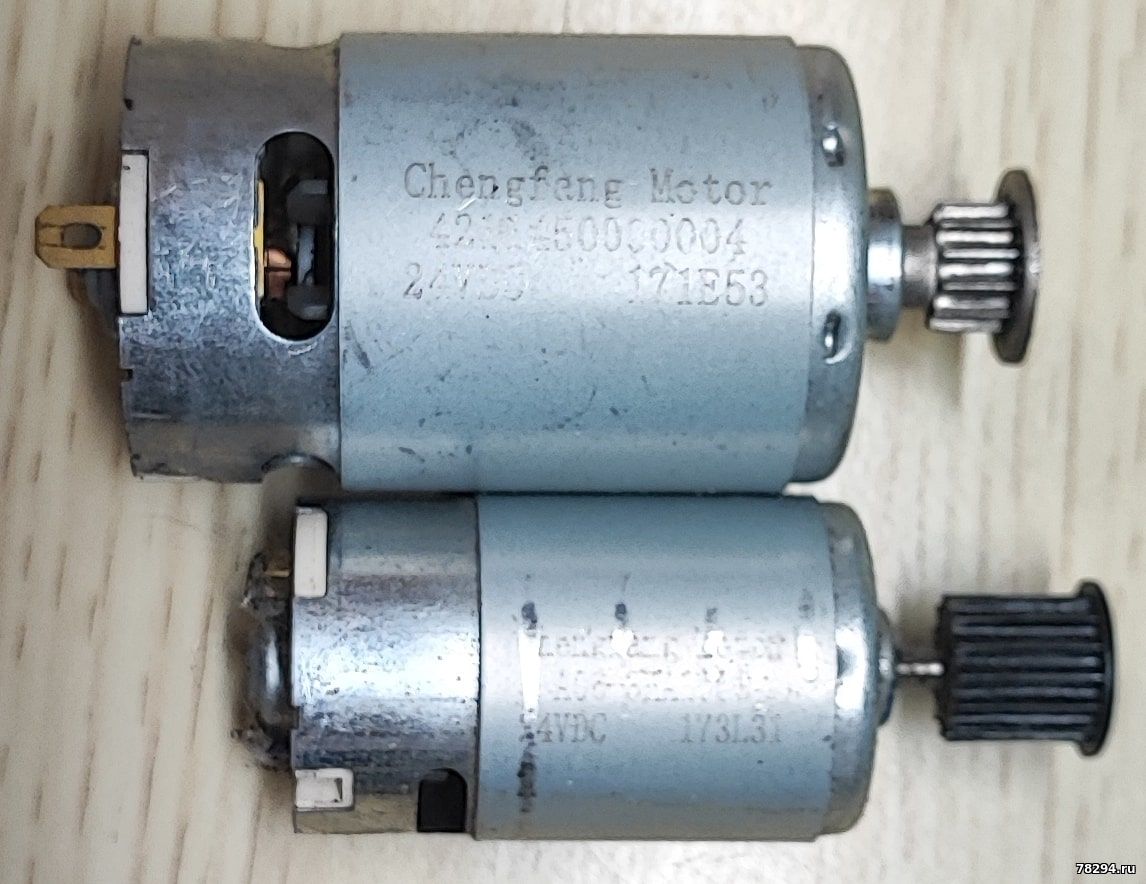

Резинка (демпфер) под каждый тип двигателя свой. Их там 4 вида. У Вас 25 ка ? Или 18 ка ?

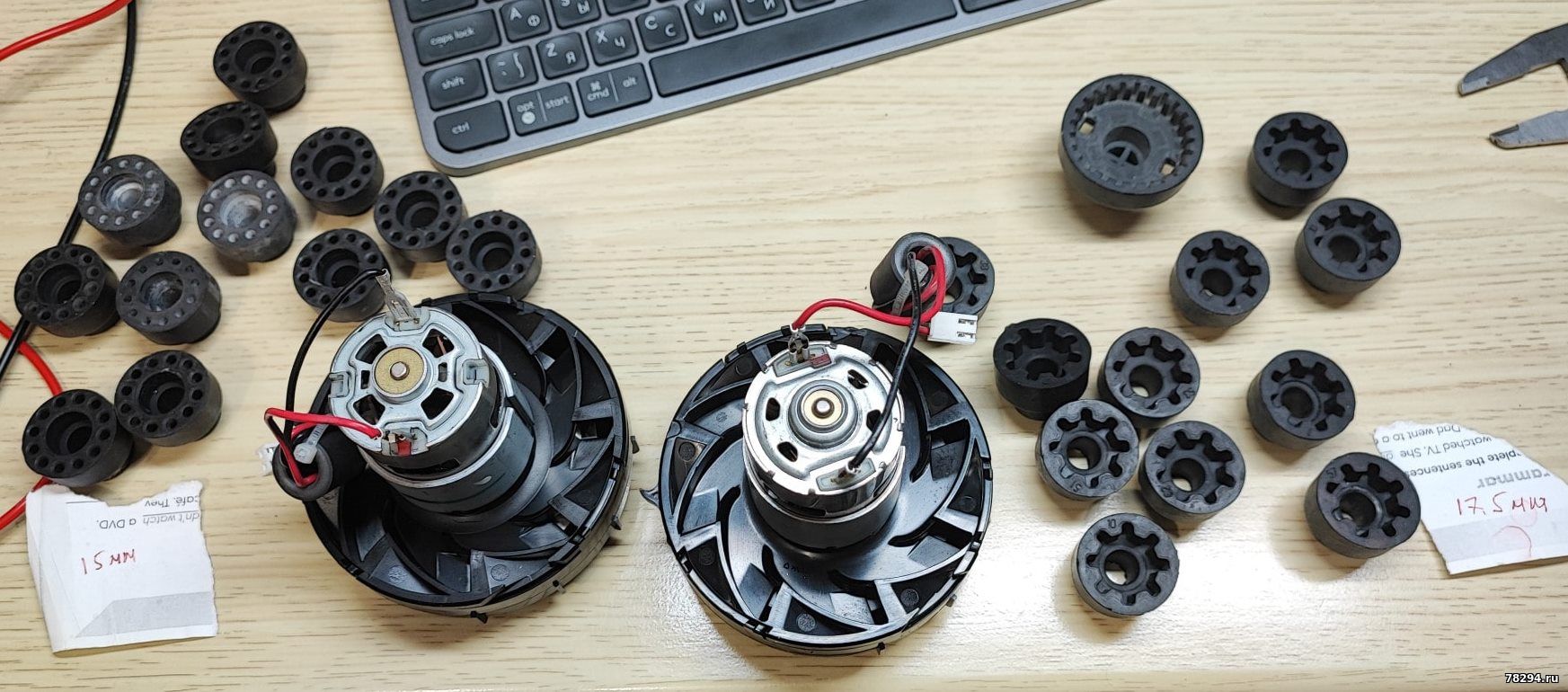

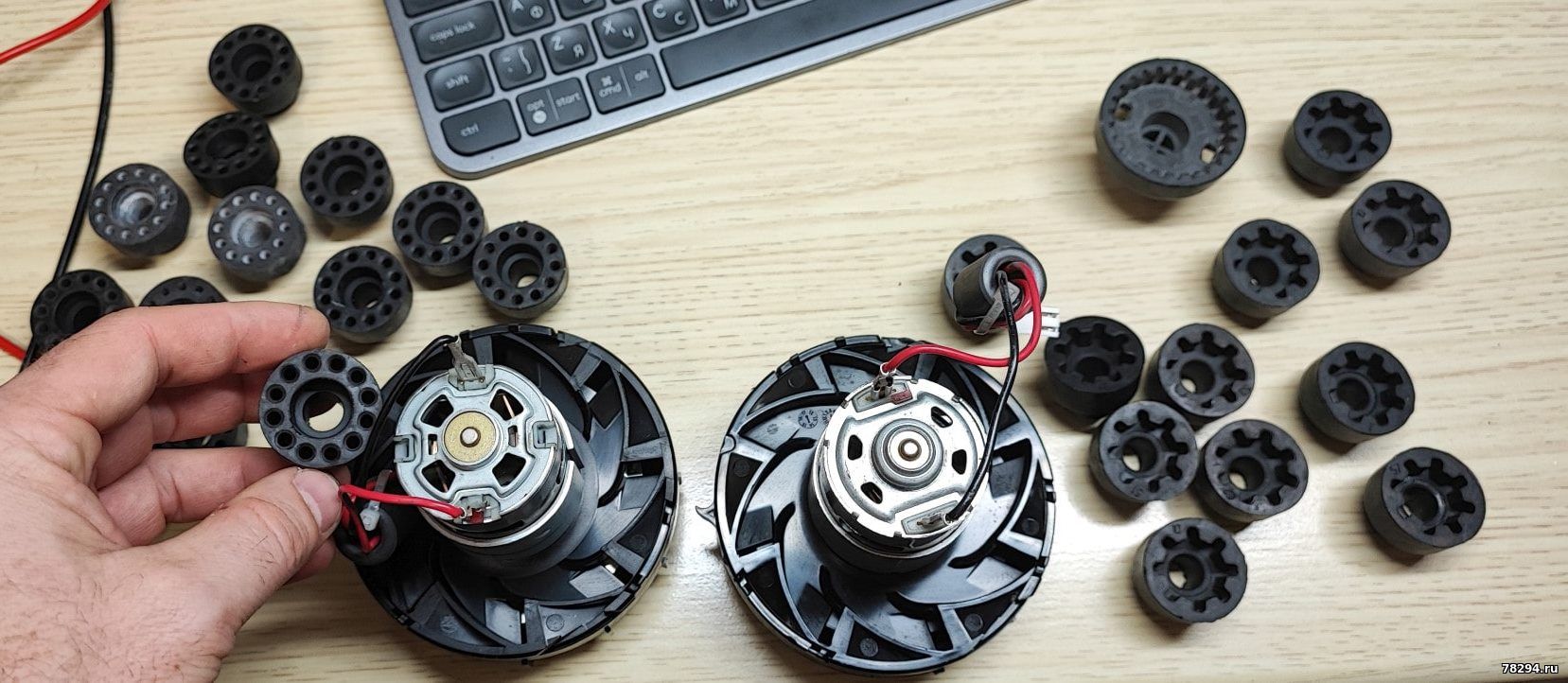

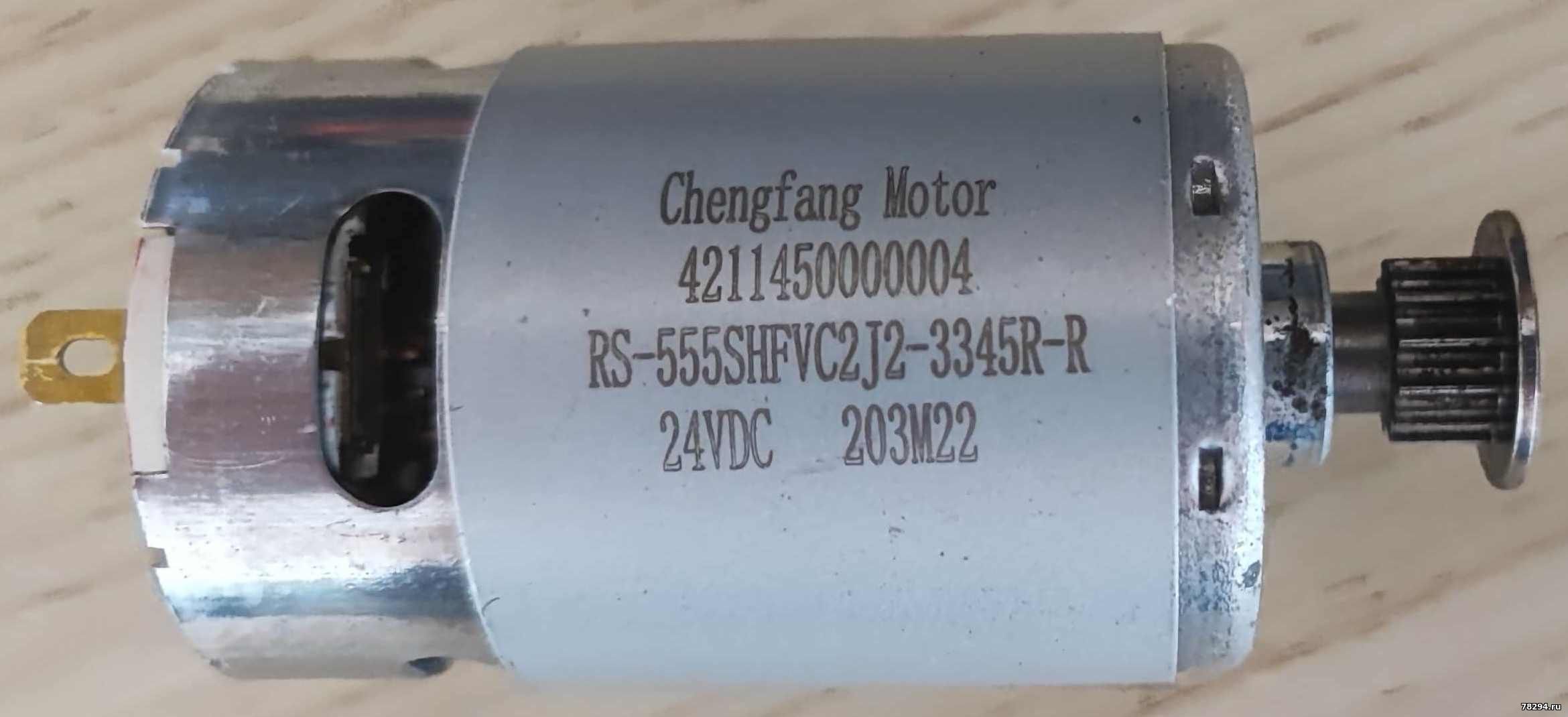

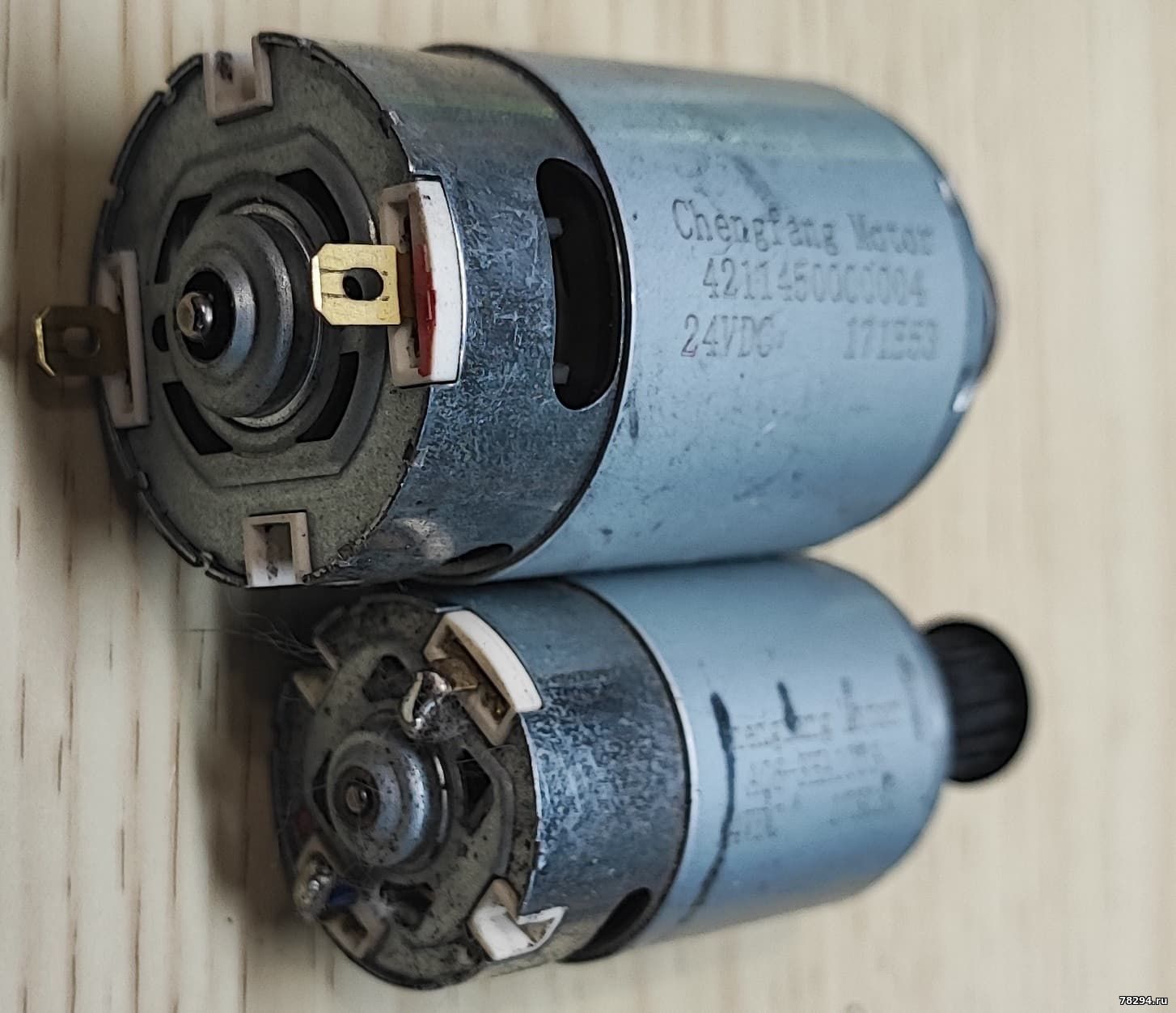

Вот демпферы атлета на фото. https://cloud.mail.ru/public/1HN1/TVn32v5wE
Движок надо покупать в комплекте с демпфером, либо будет как у Вас.
У них также бывает и разная высота, не только диаметр посадки







toliana76 Дата: Четверг, 21.11.2024, 04:06 | Сообщение # 255

Пользователи

toliana76

Рядовой

  • Сообщений:2
  • Репутация:0±

Здравствуйте, есть пылесос BCH85N. Неисправность такая, при включении пылесоса загораются синие светодиоды, двигатель дергается и отключается,через несколько секунд гаснут и светодиоды. При подключении пылесоса на зарядку светодиоды работают в нормальном режиме, показывают зарядку аккумуляторов, после полной зарядки гаснут.
Двигатель подключал на прямую на аккумуляторы, двигатель работает, аккумуляторы в порядке. Плата управления на МК Renesas (R7F0C901B2), BMS на Ti (BQ7692003). Может кто-то сталкивался с такой неисправностью?

Аккумуляторы выдают по 4.1 V.
16 Дата: Четверг, 21.11.2024, 10:24 | Сообщение # 256

Пользователи

16

Рядовой

  • Сообщений:59
  • Репутация:3±

С платой какие то проблемы, это уже понятно. Раз двигатель и акк в норме. Акк не мешало бы проверить каждую ячейку. Может они живут своей жизнью, там их 5 шт
Цитата toliana76 ()
Аккумуляторы выдают по 4.1 V.

Значит только плата. Если сами не сможете, могу взять на диагностику и сделать.
toliana76 Дата: Воскресенье, 24.11.2024, 07:41 | Сообщение # 257

Пользователи

toliana76

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата 16 ()
Значит только плата. Если сами не сможете, могу взять на диагностику и сделать.
Спасибо за предложение, хотелось бы самому попробовать разобраться. Было бы не плохо, где-то найти схему платы управления.
