Схема зарядного Bosch AL1814 CV 1607502501-A ремонт
Anat78 Дата: Понедельник, 05.02.2018, 16:09 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

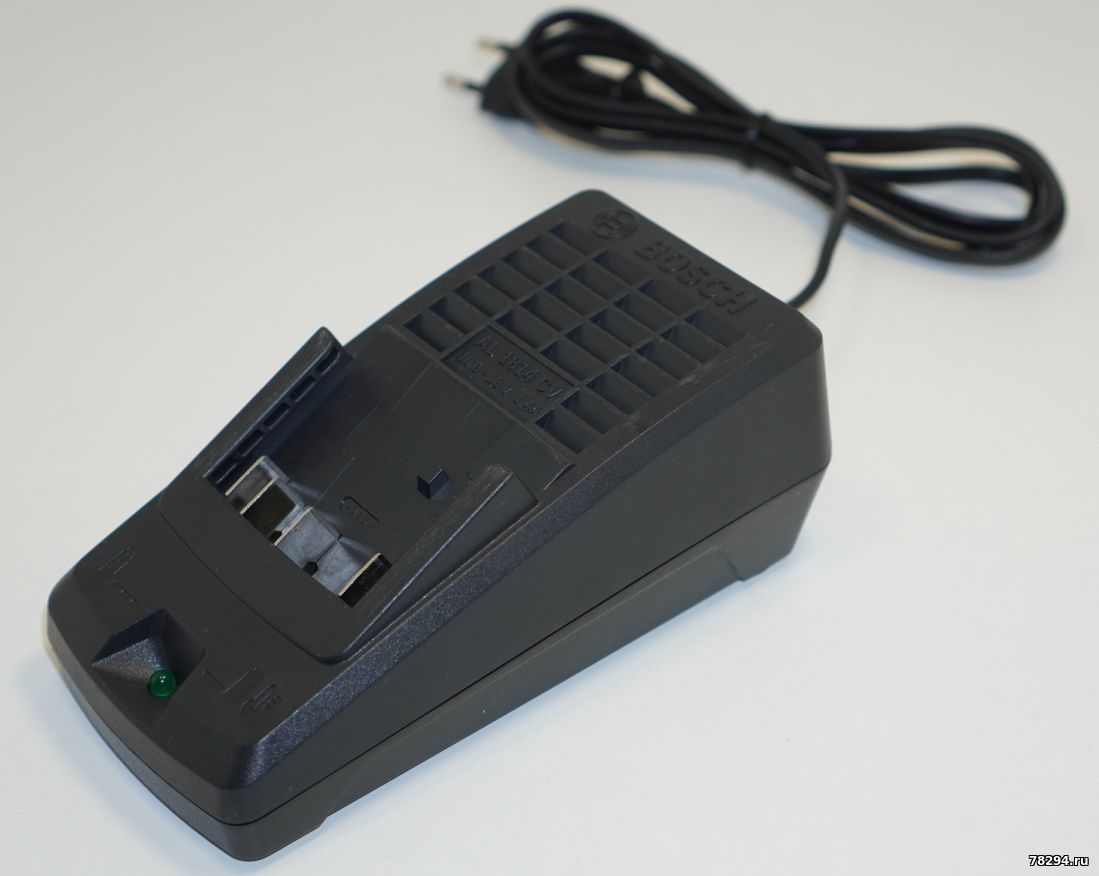

Схема зарядного BOSCH AL1814 CV 1607502501-A   (ошибочное написание Bosh Al1418CV схема)
Cхема зарядного устройства bosch al1814cv и ремонт
1607502501-a схема, ремонт
07502221 datasheet
1607502390-f схема

Зарядное идет в комплекте с шуруповертами bosch gsr 1800-li схема платы bosch gsr 1440-li
Инструкция BOSCH AL1814 CV https://www.manualslib.com/product....76.html

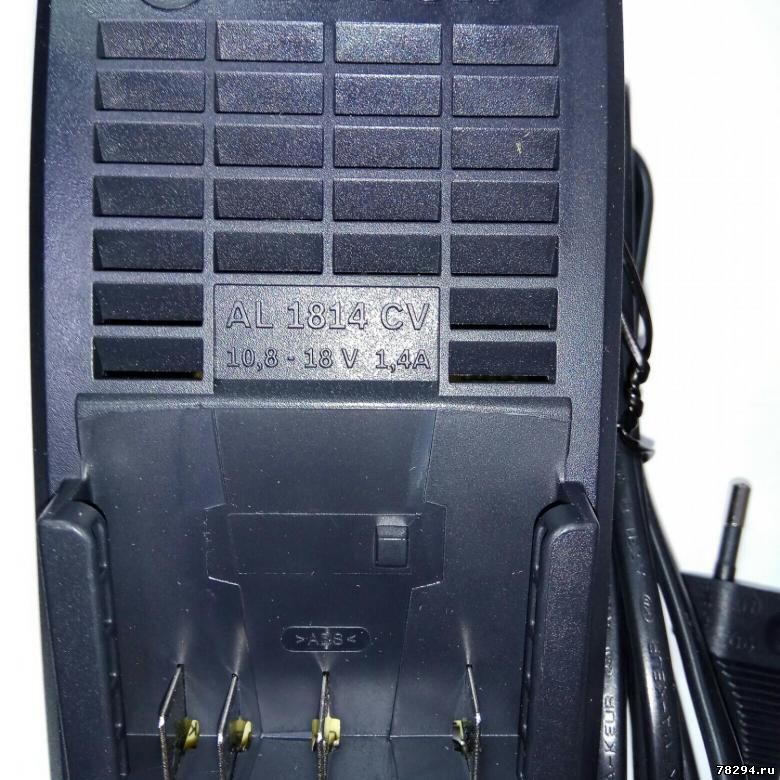

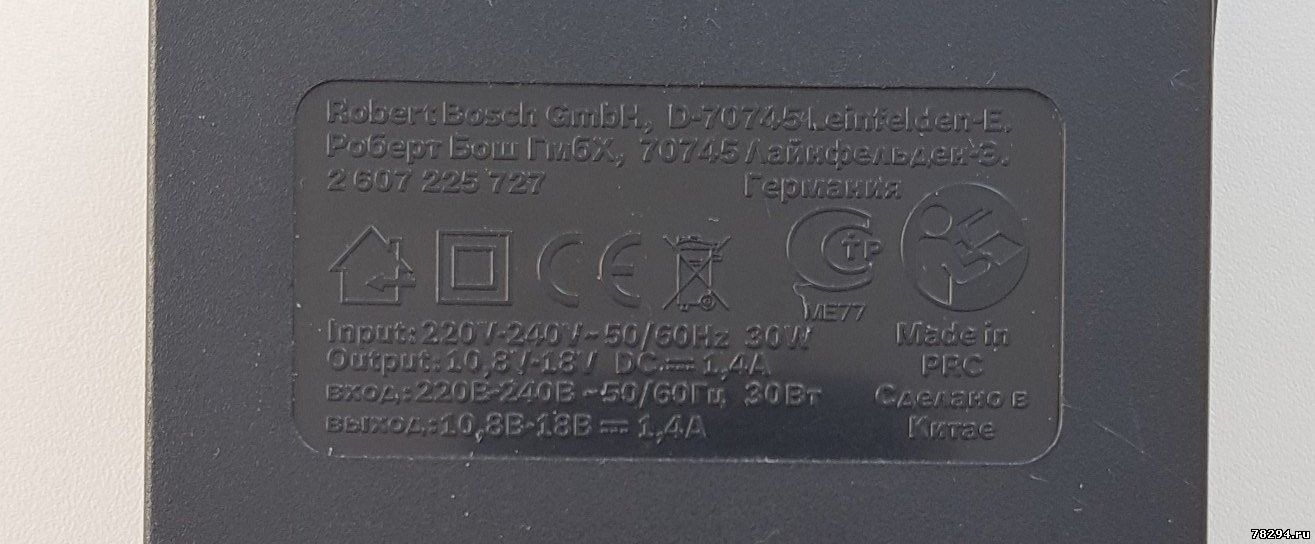

Служит для заряда литиевых акб бош 10,8-18 вольт
Ток заряда 1,4А
Мощность потребления зарядного 30ватт







схема зарядки шуруповерта bosch al1814cv
микросхема 07502221 стоит

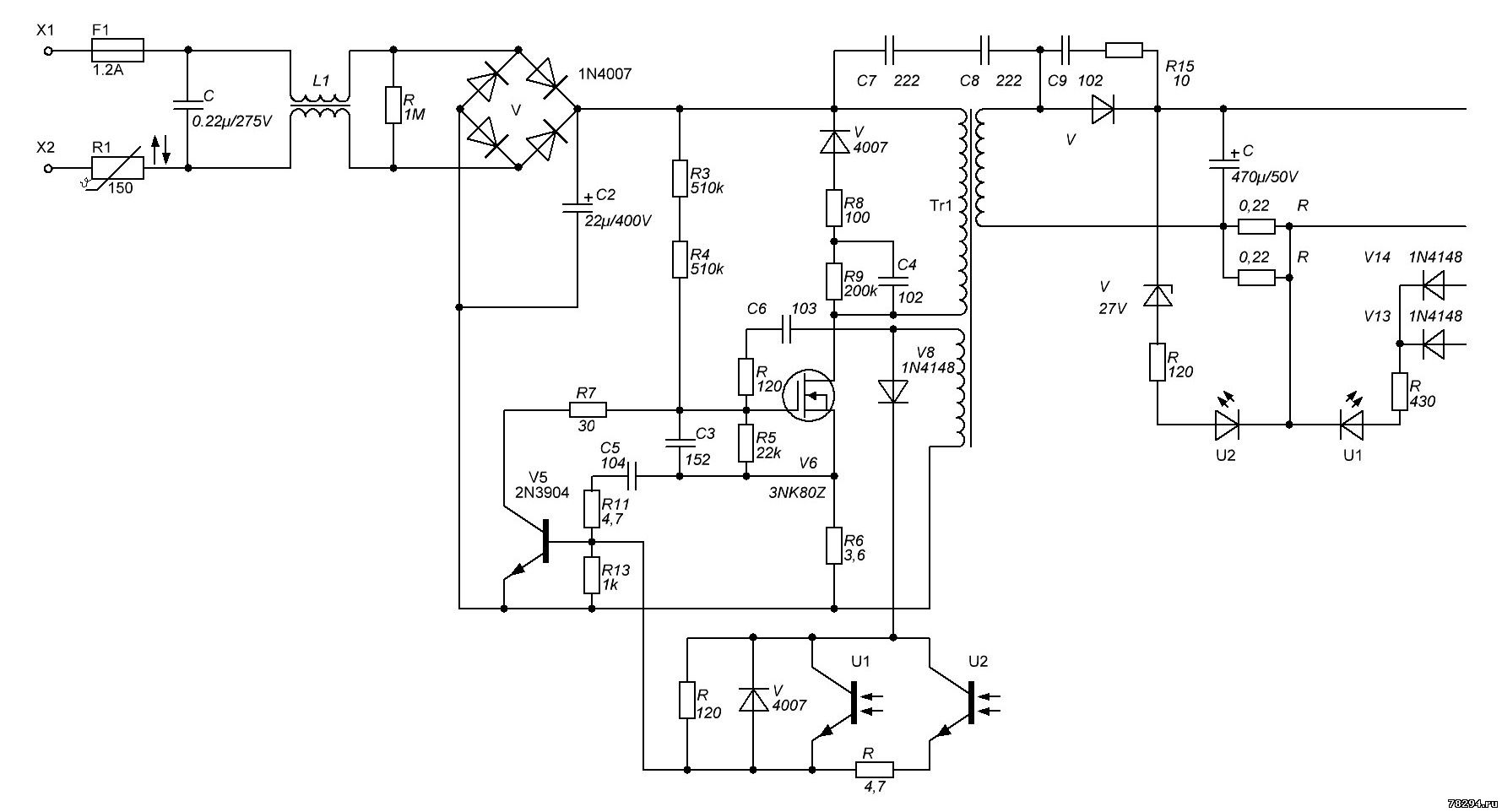

Эл. схема зарядного BOSCH AL1814 CV:

Доступно только для пользователей

07502221 datasheet
07502233 datasheet

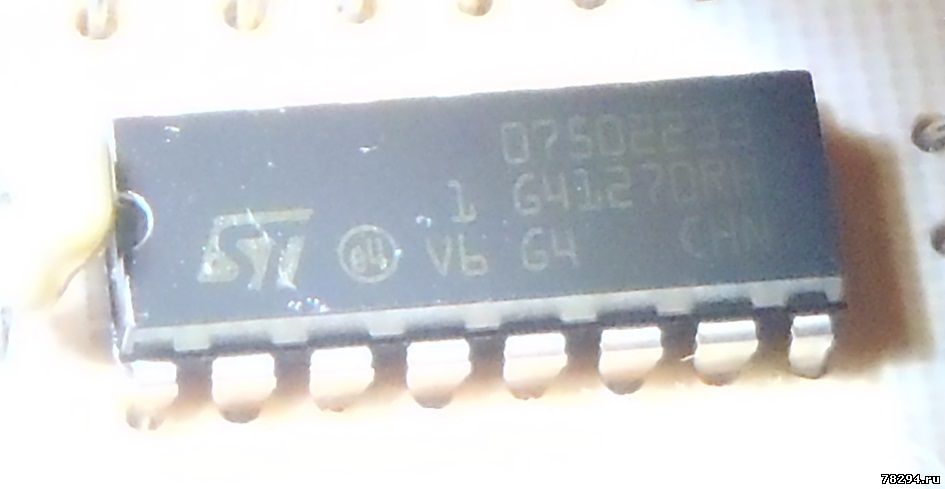

надпись на микросхеме
ML 07501952
1 G4214072
V6 G4 CHN

На самом деле эти надписи - просто серия и дата выпуска микросхемы smile



Купить 07502221, 07502233, 07501952 можно на алиэкспрессе: https://alli.pub/6mg2xd
Микросхема управления зарядом аккумуляторов компании ON Semiconductor

Ремонт зарядного al1814cv - пишите здесь на форуме вопросы

Ремонт и разборка аккумуляторов Бош:

10,8 вольт - http://www.78294.ru/forum/22-241-1
14,4 вольт - http://www.78294.ru/forum/22-219-1
18 вольт - http://www.78294.ru/forum/22-221-1

Причем если al1814cv не полностью заряжает аккумулятор то проблема не в зарядном, а в полудохлой батарее и требуется ремонт батареи.

Пример№2

ЗУ BOSCH AL1814
Сгорело:
1. Предохранитель F1.
2. Диод моста 1N4007 (левый нижний по схеме).
3. V6 - 3NK80Z http://ali.pub/5ge778
4. V5 - 2N3904 https://alli.pub/6mg2vf
5. R6 - 3,6 Ом
6. R7 - 30 Ом
7. R25, R24 - 0,22 Ом (стоят во вторичке, если они сгорели, то не будет ОС и на вторичке будет завышенное нерегулируемое напряжение от этого и греется электролит во вторичке, ес-но, т.к. там получается больше 50 вольт).

Транзисторы - P5NK80ZPF ,2n3904 , диоды - 1n4007 , fuzed-2A , вот примерно с этим набором полупроводников и еще несколько видов резюков
проводится ремонт.
По результатам ремонтов я так понял что увеличивать мощности силовых диодов и мощностей резисторов нет смысла - практически все они срабатывают в аварийном режиме как предохранители - особенно резистор R6- 3,6 ом в цепи стока силового полевика , часто даже родной предохранитель цел полевик пробит на коротко этот резюк в обрыве , так как питание полевика через него идет

Практически во всех случаях сгорает полевик v6-3nk80z потом v5-2n3904 резистор
r7-30 ом,
потом вышеупомянутый резюк
r6-3,6 ом, далее диод v8-4148 --это в 90 процентов случаев,

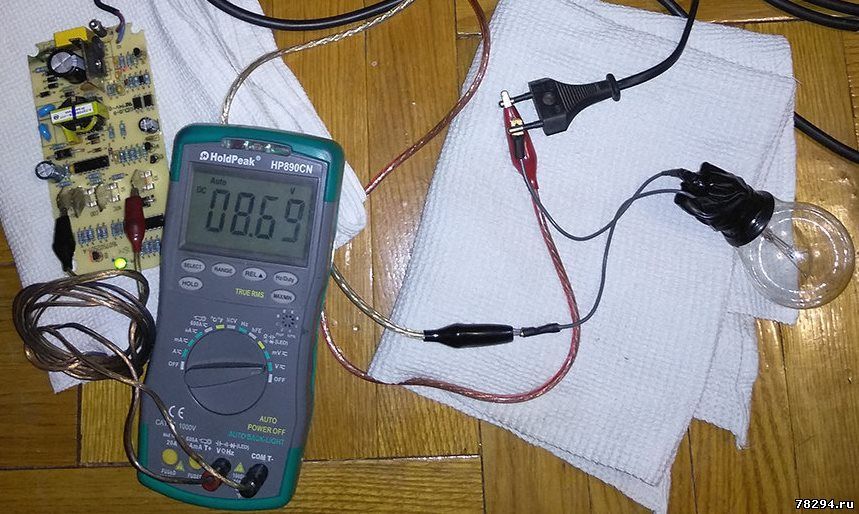

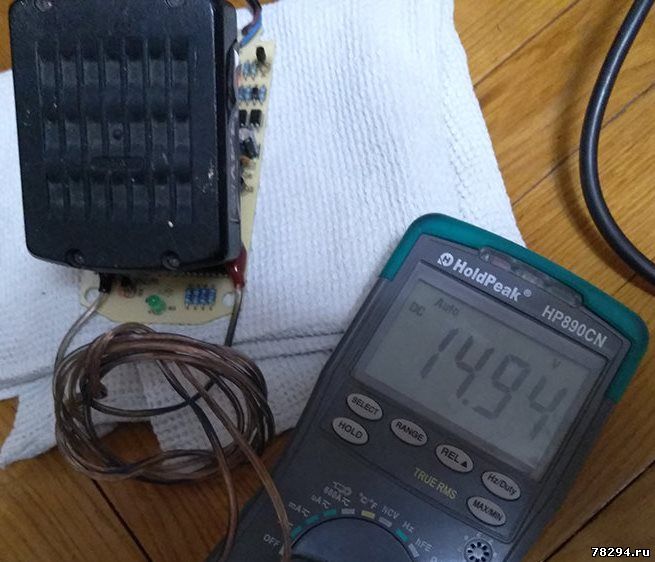

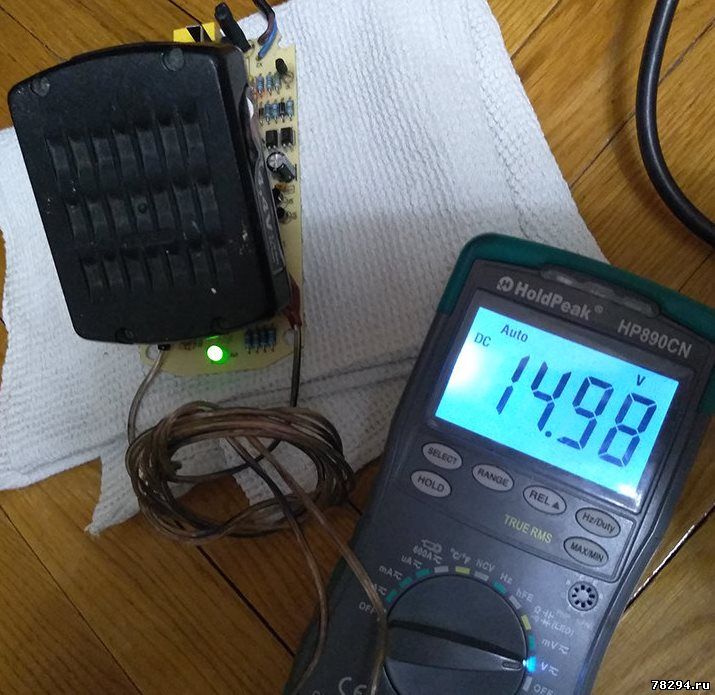

там кто то спрашивал какое напряжение на клеммах при включении без аккумулятора- примерно 8,5 вольт, если высокая идет в разнос то бывало и 51 вольт - при этом часть деталей сильно грелась-
оказалось прозевал оборванный R7-30 ом, если кому интересно есть замеры режимов по напряжению на ногах микросхем и транзюков - на холостом ходу , на место R6-3,6 ом ставил от 2 ом -до 5 ом все работает точно так же , R7 от 20 ом до 33х ом - тоже все ок, на высокой стороне редко но бывают обрывы резисторов 510 к , 200 к , 100 ом , 22 к, 1 к, силовые диоды 4007 , обрыв C6 , разорванные термисторы нтс, даже пару раз попадались в обрыве обмотки транса , на низкой стороне были случаи LM324 , оптопары - ну это один на сотню...

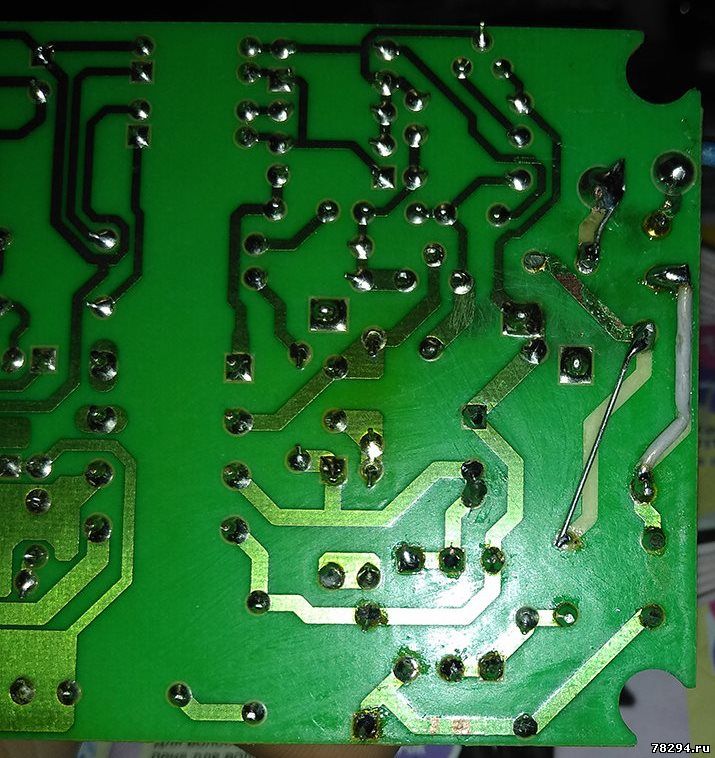

Вот еще несколько рекомендаций по этому заряднику - плата у него очень плохая поэтому при любой попытке выпаять детали печатка отлетает раньше чем вы нагреете олово на ножке...
я приспособился менять детальки не выпаивая их концы- обрезаю под корень резюки и к их ножкам подпаиваю новые прямо сверху - снизу идеальная заводская пайка , тоже с транзюком 3904 (вместо него прекрасно подпаивается смд вариант) , диодами и полевиком, плата покрыта лаком так, что паять очень проблематично , еще 3,6 ома стоит между большим кондёром и радиатором - выкусить его получается с трудом, а новые впаиваю прямо со строны дорожек - опять же очень удобно получается смд резюк ,там как раз дорожки проходят рядом, зачищаю скальпелем, лужу и сажаю смд резюк, только надо тщательно скальпелем убрать с лицевой стороны копоть от плазмы и лака сгоревших деталей...

Транзистор V5 - 2N3904. Полевой транзистор  F3NK80Z, но можно поставить другой, к примеру 4NK60.
Обязательно проверить все диоды, и конденсаторы в ВВ части. Первое включение через лампочку. Цветовая маркировка резисторов очень плохо просматривается, поэтому пришлось измерять сопротивление прибором.
R1-  16,7 Ом
R2-  5,1 Ом
R3-  0,9 Ком
R4- 0,11 Мом
R5-  22 Ком
R6-  257 Ком
R7-  30 Ом
R8-
сгорел
R9-  0,1 Ком
R10- 10,6 Ом
R11- 120 Ом
R12- 122 Ком
R13- 1 кОм

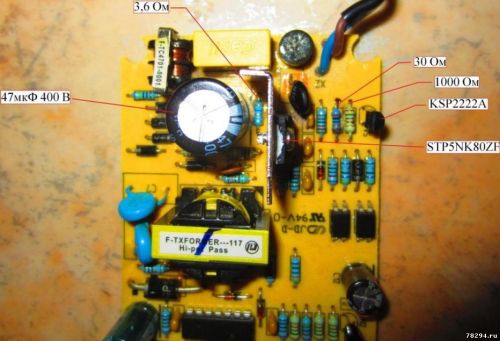

транзистор KSP2222A вместо 2N3904, полевик STP5NK80ZF вместо F3NK80Z, кондёр на 47 мкФ 400 В вместо 33 мкФ (под него и место предусмотрено
на плате - спасибо Бош). А с резистором который за полевиком вообще смех: купил на 3,6 Ом с 5% погрешностью - дома замерил 4,4 Ом ( вообще за пределами допуска)))). Поставил, заработало. В режиме х.х - 8,7 В, с аккумом на 14 В заряжает до 16,9 В и отключается.

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 06.02.2018, 14:35 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Полная схема зарядного Bosch AL1814 CV 1607502501-A :

Доступно только для пользователей

Обычно сгорают следующие детали:

Пробивает полевой и обычный транзистор F3NK80Z и 2N3904, Q1 и Q2 соответственно
Сгорают резисторы (показывали больше сопротивление, чем должны быть) 30ом, 3.6ом и 200Ком (R9, R6 и R3) и иногда R7 - 30 Ом http://ali.pub/3td9m9
Сгорают диоды из диодного моста 1N007 и D2 1n4148
а также сгорает всегда предохранитель http://ali.pub/4b1mlx

Полевик F3NK80Z (3А, на 800В) можно купить здесь: http://ali.pub/4b1lys или здесь: https://alli.pub/6mg38n

Так же очень часто просто сгорают резисторы токоизмерительного шунта 0,22 ома R24 и R25, просто заменить их надо

BOSCH AL 1814 CV component level repair



Очередной ремонт зарядного устройства Bosch. На этот раз блок 18В, 1,4А. Это довольно простой агрегат со сквозными компонентами.

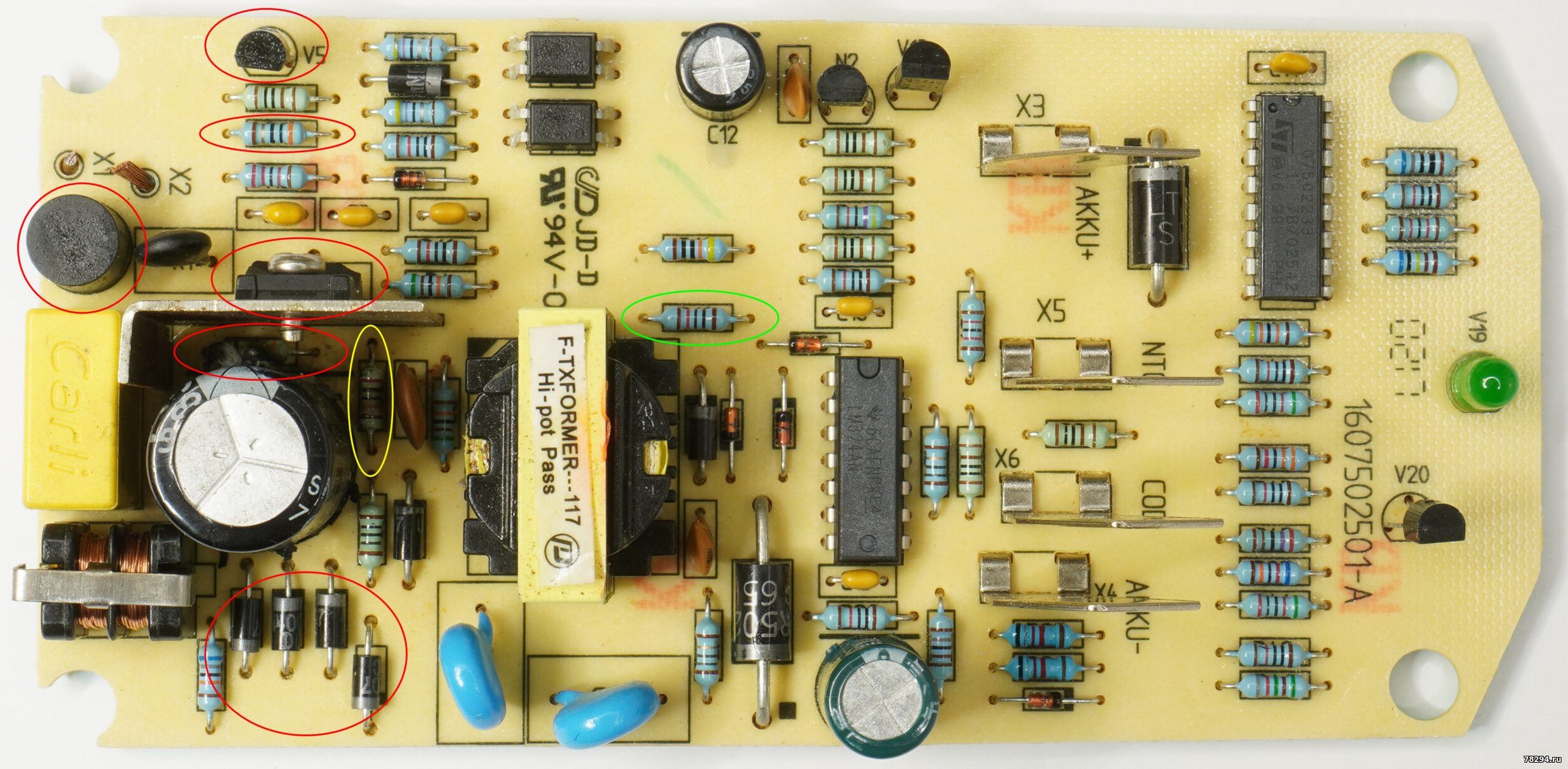

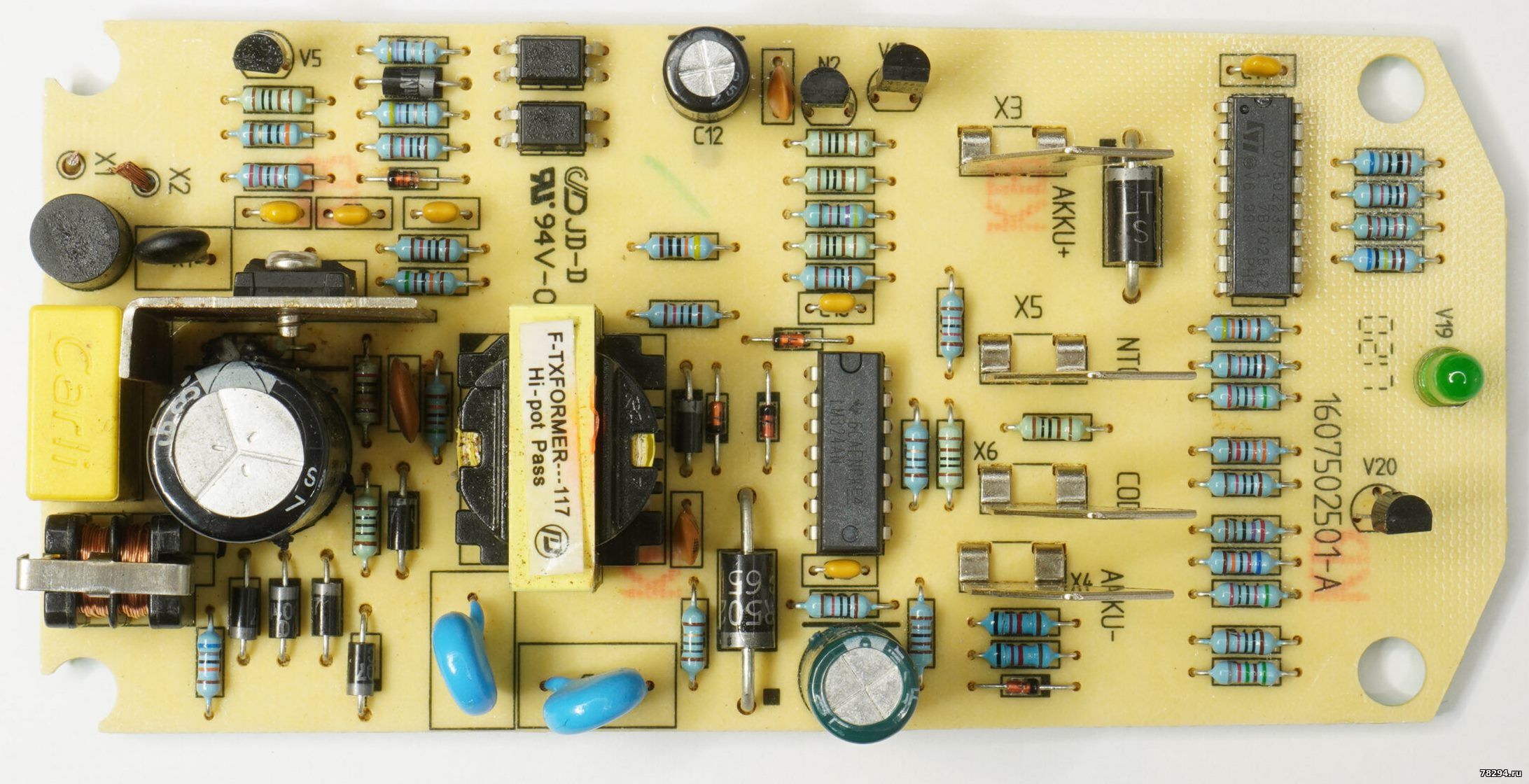

Ни одного SMD на плате:



Проблемной частью зарядного устройства является его первичная сторона.



Наиболее распространенными компонентами, способствующими «выпусканию белого дыма», являются:



В редких случаях вы можете ожидать плохой резистор R9 200 кОм, 1% TH 1/4 Вт, и если вы забудете заменить 30-омный R7, вы сожжете R19 (резистор 120 Ом).

Что касается основного полевого транзистора, вы можете использовать что-нибудь близкое к N-канальному 800 В, > 2,5 А и <4,5 Ом RDS (вкл.).
Похоже, что F3NK80Z использовался в старых ревизиях, а MMF80R900P как апгрейд.

Я заметил одну возможную производственную проблему. Они, как правило, покрывают печатную плату какой-то эпоксидной смолой, чтобы защитить ее от влаги. В процессе нанесения покрытия эпоксидная смола просачивается между МОП-транзистором V6 и его радиатором. Поэтому при замене МОП-транзистора было бы неплохо очистить алюминиевый радиатор и, возможно, добавить немного пасты для радиатора.

Если у вас проблемный трансформатор, вы можете сравнить его со значениями ниже:

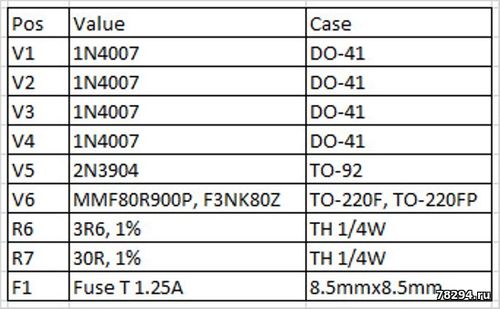

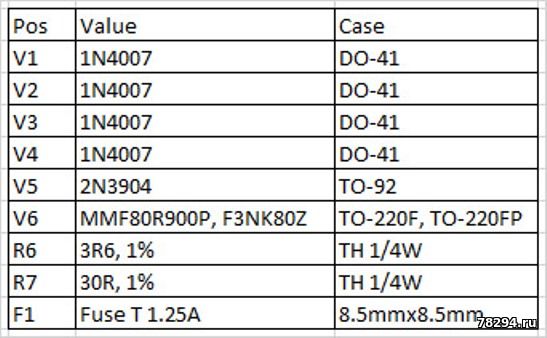

Наконец, вы можете скачать полный список деталей AL1814CV в формате PDF: http://www.78294.ru/_fr/0/al1814cv_partslist.pdf


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 01.03.2019, 14:38 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

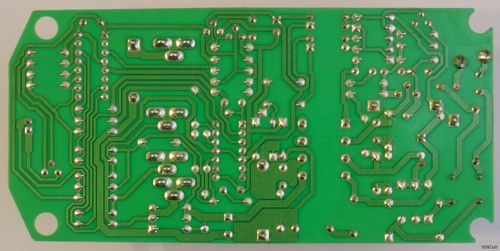

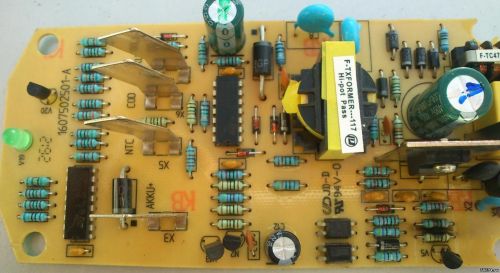

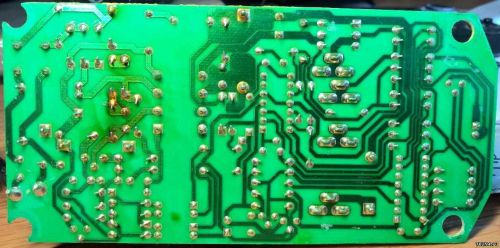

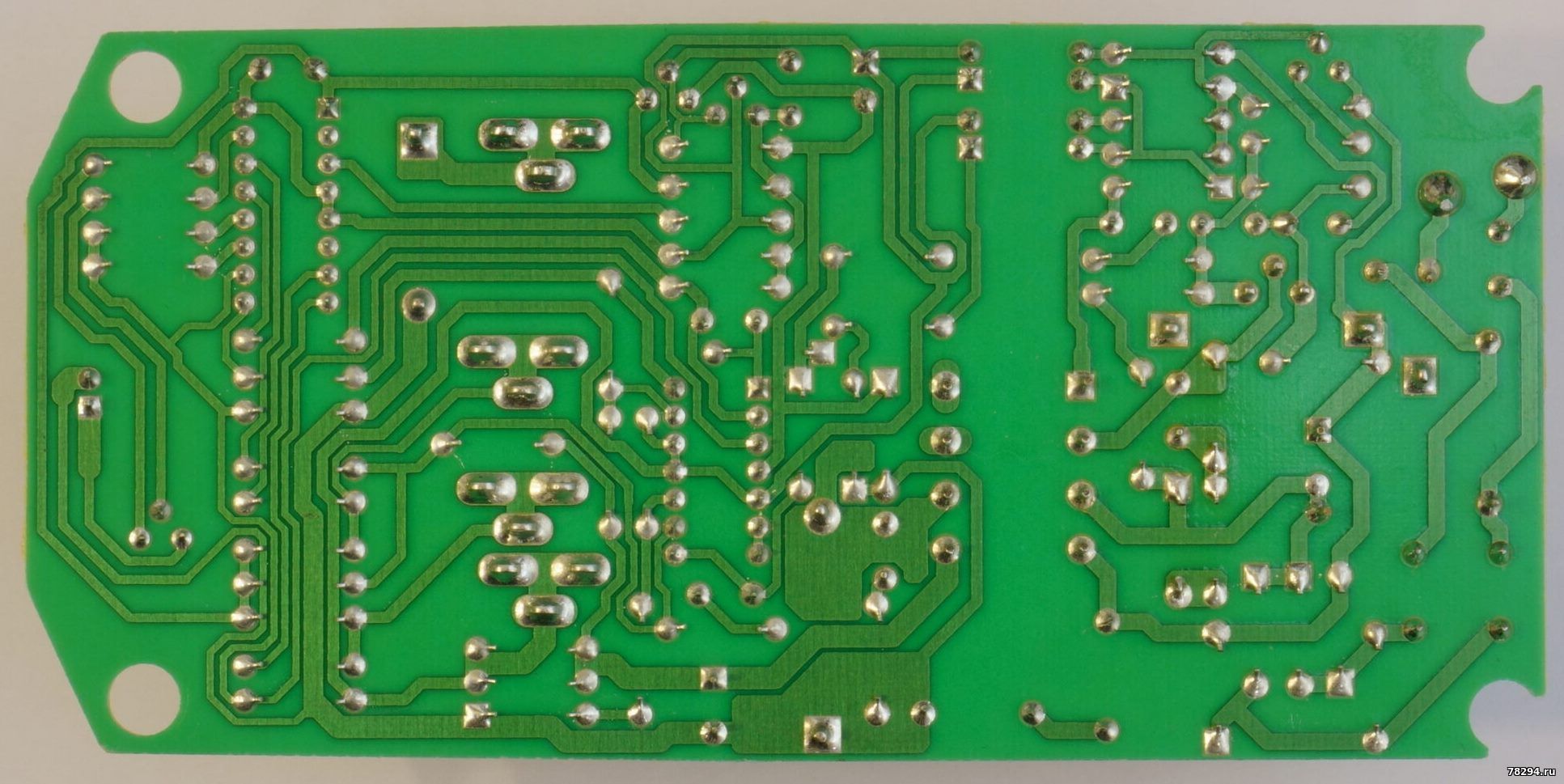

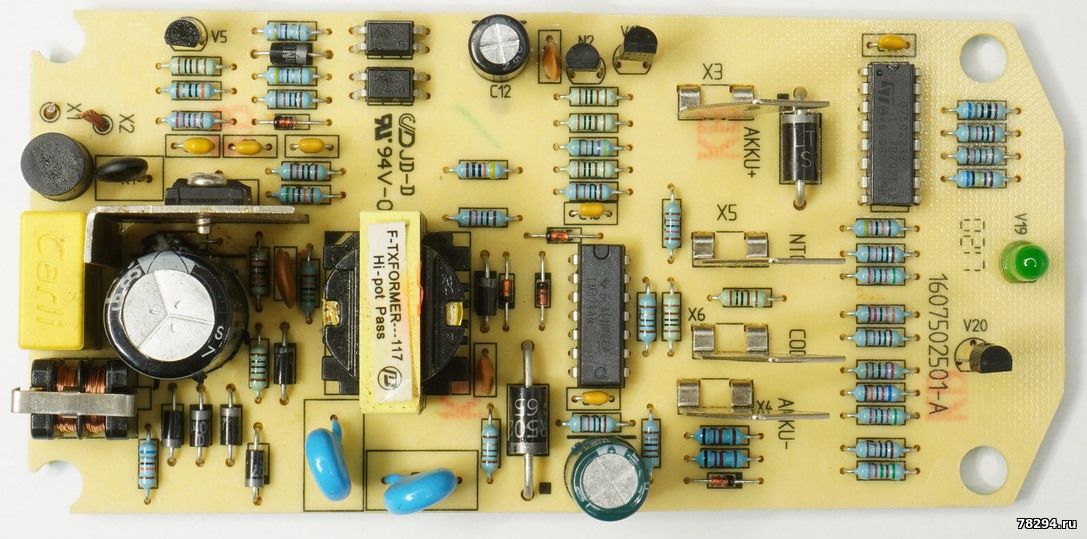

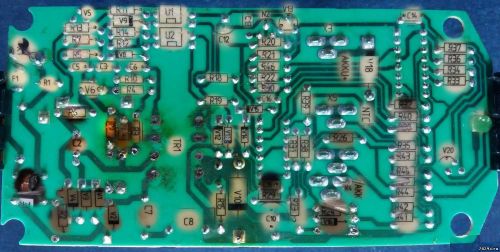

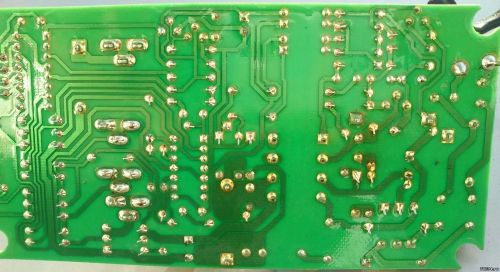

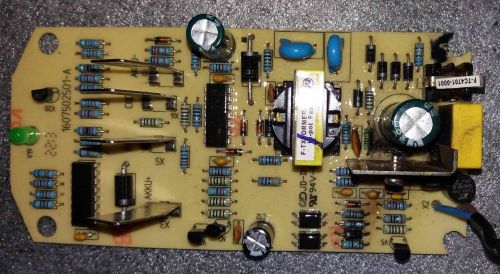

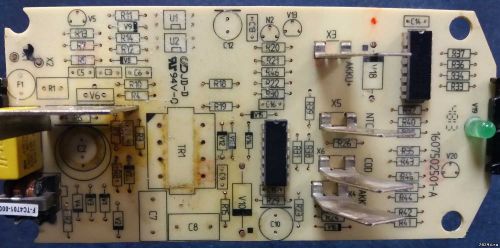

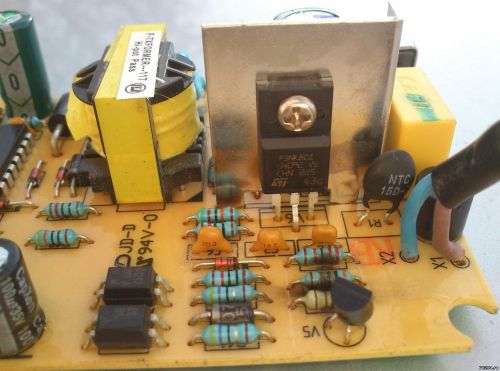

Плата зарядного:

Доступно только для пользователей

Полевой транзистор F3NK80Z http://ali.pub/4ac31d но можно поставить другой, к примеру 4NK60 https://alli.pub/6mg3cj

R1 - 16,7 Ом
R2 - 5,1 Ом
R3 - 0,9 кОм
R4 - 0,11 МОм
R5 - 0,11 МОм
R6 - 257 кОм
R7 - 30 Ом
R8 - 100 Ом
R9 - 0,1  кОм
R10 - 10,6  Ом
R11 - 4,7 Ом
R12 - 10 кОм
R13 - 1 кОм
R14 - 4,7 Ом

R24 = R25 = 0,22 ома +-5% ток заряда 1,4А, R24 = R25 = 0,33 ома +-5% ток заряда 1А, http://ali.pub/4ac3c2

R43 680 Ом
R39 10 кОм
R34 20кОм

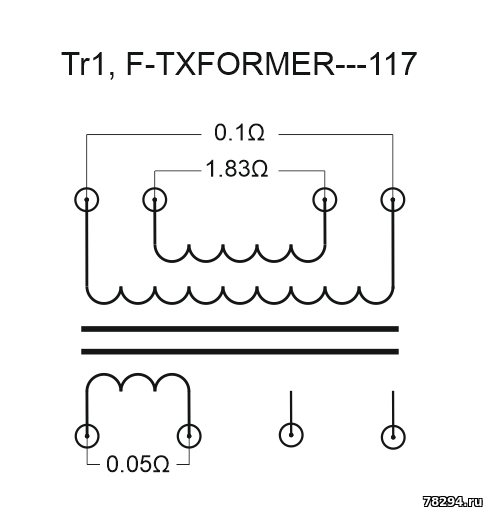

Трансформатор:
силовая: 2 Oм 1,9 мH

обратная связь: 4,8 мкН, 88мОм

вторичка: 35 мОм, 17,5 мкH



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 30.04.2019, 15:53 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Редко но бывают обрывы резисторов 510к , 200к , 100ом , 22к, 1к, силовые диоды 4007 , обрыв с6 , разорванные термисторы нтс,даже пару раз попадались в обрыве обмотки транса , на низкой строне были случаи лм324, оптопары - ну это один на сотню.

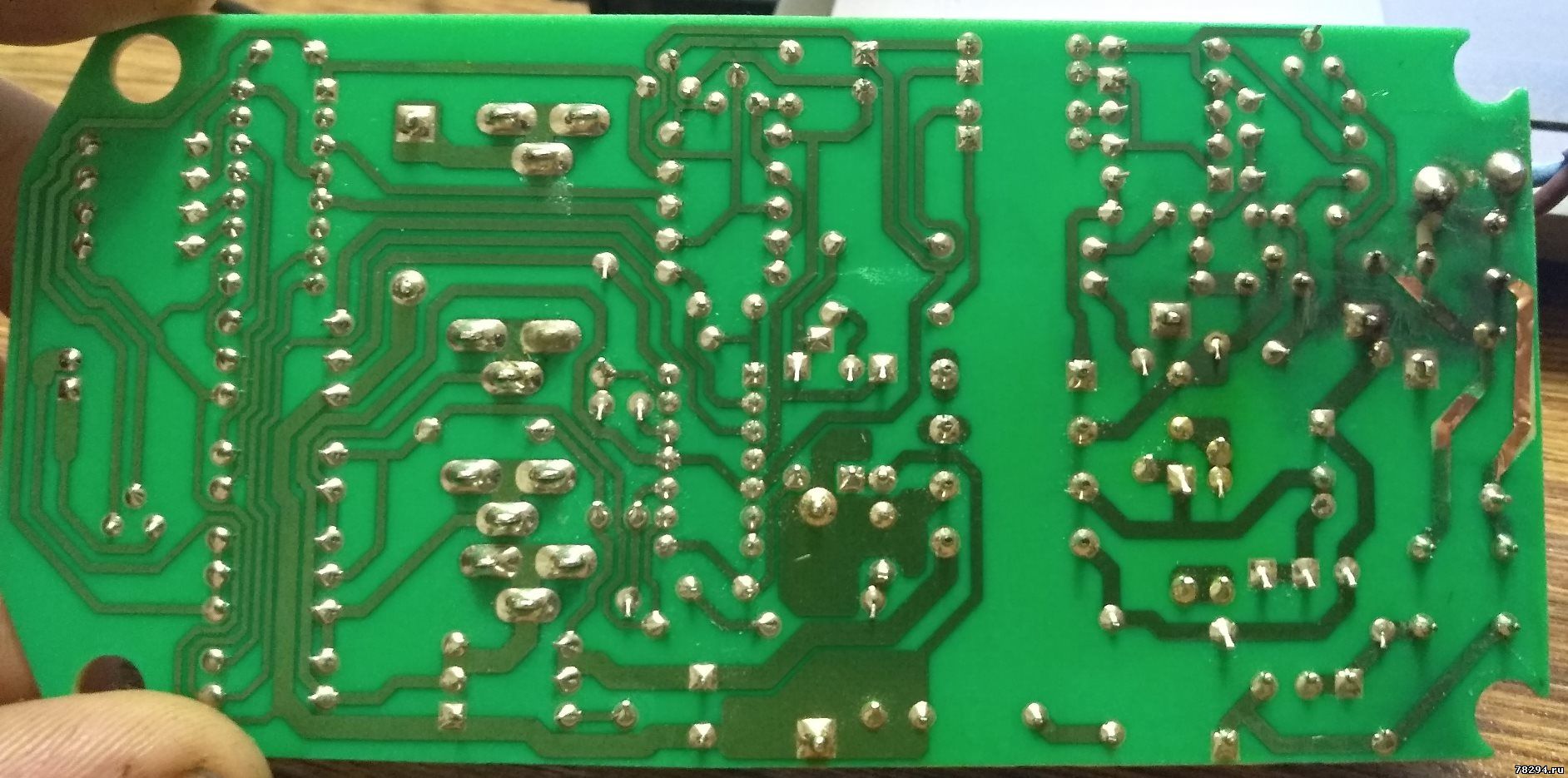

Еще несколько рекомендаций по этому заряднику - плата у него очень плохая поэтому при любой попытке выпаять детали печатка отлетает раньше чем вы нагреете олово на ножке

Для справки:
18V шурик.
Делитель в аккумуляторе:
R1 - 78,6 кОм
R2 - 1,68 кОм



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vank Дата: Воскресенье, 14.07.2019, 10:35 | Сообщение # 5

Пользователи

vank

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день! Подскажите пожалуйста резисторы каким номиналом r24 и r25

Anat78 Дата: Воскресенье, 14.07.2019, 12:34 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Цитата vank ()
каким номиналом r24 и r25


r24 = r25 = 0,22 ома +-5%

Схема:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 21.11.2019, 13:46 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Если же сгорела только первичка и ремонтировать ее лень и долго все это искать запчасти и что сгорело, запускать и проверять
ОТРЕЗАЕМ ЕЕ НАФИГ или только убираем все детали с нее

Ставим вместо нее блок питания 17,5 вольт для зарядки батарей 14,4 вольт
или 21,5 вольт для зарядки 18 вольтовых батарей
Плюс ограничитель тока
Подаем напряжение с блока питания на контакты вторичной обмотки трансформатора (трансформатор вообще откусываем)



И можно заряжать батареи как прежде smile все работает





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 10.12.2019, 01:31 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Схема AL1814 от производителя:

Доступно только для пользователей" rel="nofollow">https://yadi.sk/d/rtVi_ZPlomBelg[/NBe48iuY3W]


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
toh@ Дата: Четверг, 19.12.2019, 00:42 | Сообщение # 9

Пользователи

toh@

Рядовой

  • Сообщений:1
  • Репутация:0±

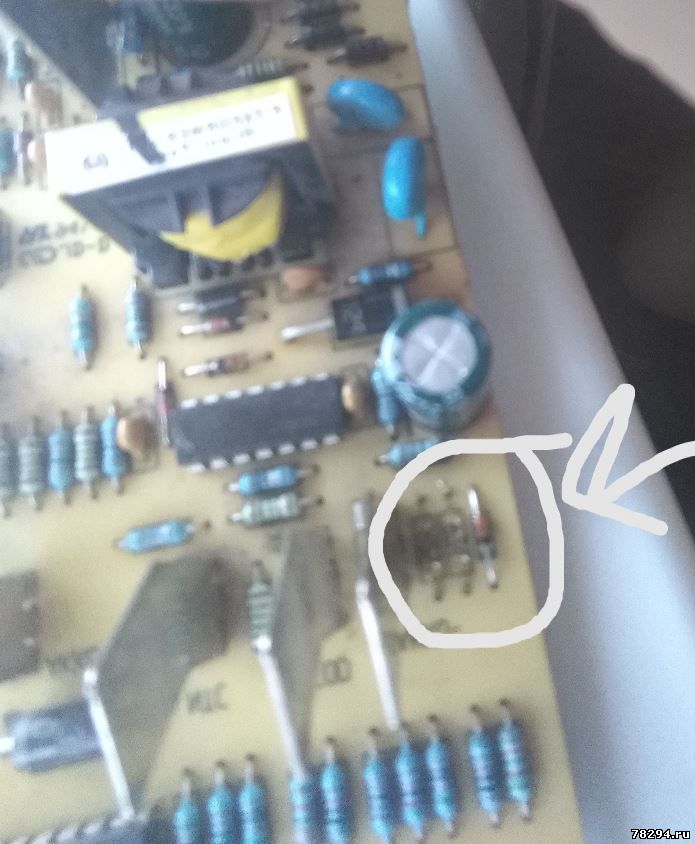

Мужики, подскажите что случиться, если выбросить из схемы этот элемент? Не могу в магазине такой найти... Может можно немного других характеристик подобрать? Спасибо!

















Заменены: диодный мост (пробило все четыре диода), терморезистор, электролит ("подвспух", решил заменить), предохранитель (вместо
самовосстанавливающегося впаял обычную стекляшку нужного номинала), а
тот самый фильтр просто выбросил, впаяв перемычки. По сути, замена
выпрямителя - весь ремонт.
Anat78 Дата: Четверг, 19.12.2019, 00:58 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

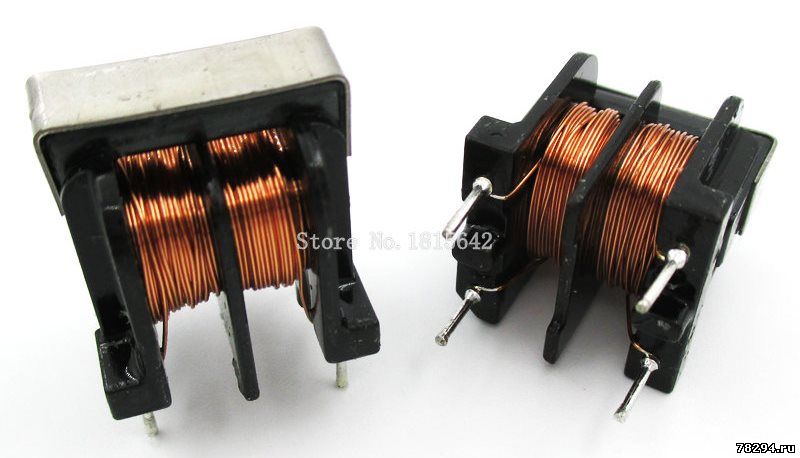

Это сетевой дроссель, зарядное может работать и без него, только надо поставить перемычки вместо дросселя
Но всегда можно купить здесь: http://ali.pub/4ac4ct



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Емельян Дата: Суббота, 28.12.2019, 17:44 | Сообщение # 11

Пользователи

Емельян

Рядовой

  • Сообщений:3
  • Репутация:0±

Парни, подскажите номинал резистора R14  не нашел нигде а он у меня перегорел так что пополам сломался, а всё нашел он такой же как R11 = 4,7ом

Добавлено (26.01.2020, 12:47)
---------------------------------------------

Цитата Anat78 ()
Ставим вместо нее блок питания 17,5 вольт для зарядки батарей 14,4 вольт
или 21,5 вольт для зарядки 18 вольтовых батарей
Плюс ограничитель тока
Подаем напряжение с блока питания на контакты вторичной обмотки трансформатора (трансформатор вообще откусываем)
А что за ограничитель тока, схему нужно паять я подключил универсальный блок питания гинзу , вольтаж можновыставить много какой там 17вольт нету там 18в, амперов около 4,сейчас он БП проработал минут 15 немного нагрелся, индикатор зарядки горит.

Добавлено (26.01.2020, 13:08)
---------------------------------------------

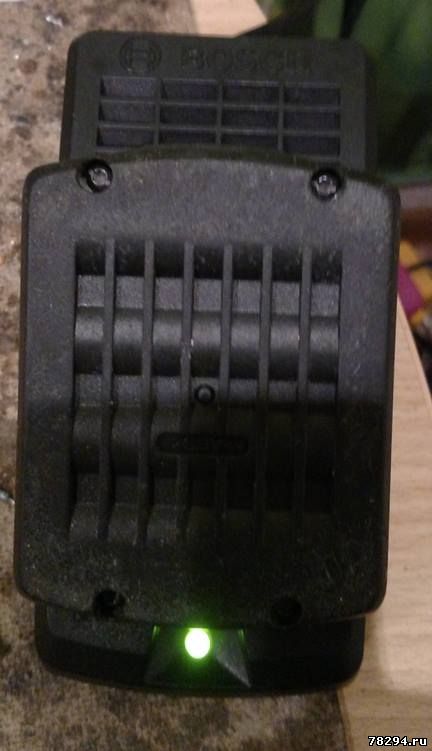

Индикатор зарядки горит постоянно не моргает

Сообщение отредактировал Емельян - Суббота, 28.12.2019, 20:14
Anat78 Дата: Воскресенье, 26.01.2020, 15:33 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Цитата Емельян ()
А что за ограничитель тока
зависит от применяемого блока питания (возможно он сам снижает выходное напряжение после номинального тока), в простейшем случае это просто резистор и импульсный преобразователь с регулировкой выходного тока

Цитата Емельян ()
Индикатор зарядки горит постоянно не моргает
В процессе зарядки индикатор моргает, при полной зарядке (или низкой температуре батареи) - горит непрерывно


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Емельян Дата: Воскресенье, 26.01.2020, 21:59 | Сообщение # 13

Пользователи

Емельян

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
В процессе зарядки индикатор моргает, при полной зарядке (или низкой температуре батареи) - горит непрерывно
у меня почему то не моргал при зарядке гонял один аккумулятор примерно минут 20 второй около тридцати, на первом напряжение после зарядки было 15.8, на втором 16.7, пробовал сегодня работать шуруповертом правда не очень много работал но зарядил нормально крутит хорошо, ну вот точто неморгает это да плохо.
Anat78 Дата: Понедельник, 27.01.2020, 14:09 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Вы просто заряжали слишком большим током, при этом микросхема пытается ограничить его на уровне 1,4А
и выдает сигнал на оптопару U1, но ток не уменьшается и потому вообще отключает процесс заряда


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Емельян Дата: Понедельник, 27.01.2020, 19:30 | Сообщение # 15

Пользователи

Емельян

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
и потому вообще отключает процесс заряда
я напряжение померил до зарядки было 14.3 а после зарядки было сколько написал выше, а должно быть еще больше после заряда больше 16.7в?
Anat78 Дата: Понедельник, 27.01.2020, 19:48 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

При полной зарядке батареи должно быть 16,6 вольт +-0,1

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ukrainec_ua Дата: Суббота, 18.04.2020, 09:09 | Сообщение # 17

Пользователи

ukrainec_ua

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите, горит резистор r19,
зарядка 18в зарядного BOSCH AL1814 CV 1607502501-A
Anat78 Дата: Суббота, 18.04.2020, 10:17 | Сообщение # 18

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

r19 - 120 ом, горит если пробило оптопару или стабилитрон V17

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
wital595 Дата: Четверг, 07.05.2020, 09:50 | Сообщение # 19

Пользователи

wital595

Рядовой

  • Сообщений:1
  • Репутация:0±

Подскажите пожалуйста. На зарядом устройстве вы горела вся первичка. Что бы не парица подключил на выход трансформатора другой блок питания на 16.5в.Светодиод загорелся. На клемма 15.5в на холостом ходу. Вставляю батарею светодиод продолжает просто гореть. Зарядка не идёт. Подскажите в чём может быть дело.
Anat78 Дата: Четверг, 07.05.2020, 10:36 | Сообщение # 20

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Надо подавать 17,5-17,8В

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
pestrnik Дата: Воскресенье, 24.05.2020, 16:29 | Сообщение # 21

Пользователи

pestrnik

Рядовой

  • Сообщений:2
  • Репутация:0±

Принесли данный блок зарядки AL 1814 на 18V  , не работает, открыл , напряжение  на кондере на входе 320 вольт, все молчит, долго смотрел около транса входного T1 и оказалось обрыв провода от транса, силовая обмотка , идущая на сток полевика, запаял все заработало, светодиод на выходе загорелся , ну думаю все ок. даже не успел померять выходное напряжение. Затем  включил, через некоторое время зарядник , что -то там цыкнуло, как пробой высоковольтный , оказалось  снова провод перегорел паяный, может тонкий поставил, и отпал вывод еще и  у обмотки возбуждения. Все припаял, но оказалось полевик вылетел, R7- 30ом сгорел, 2N3904 -тоже, 3,6 ом в истоке полевика.Проверил оптопары работают , как надо, паралельно выводам 3-4 стоят резистор 10 ком, и диод в обратном направлении. Заменил диод 1N 4148  с обмотки, и все остальное , подал напругу 220, через лампочку, предохранитель оборвался и  припаял к выводам его лампу 150 вт, при включении на выходной цепи стабилитрона 27 V резистор 120 ом задымился, напруга на выходной шине вторичной цепи  аж 52 вольта.!!!
Закорачивал коллектор - эмиттер V5 , блок встает мертво, параллельно выводам 3-4 оптопары  впаивал 24 ома , на выходе  2,8 вольта появилось, впаял  вместо него   резюк 100 ом , снова на выходе 52 в. такое ощущение что оптопара не  управляет, но неэффективно и не влияет на работу входного генератора на полевике.Встал в ступор, LM вроде целая , менял ннапруги на входах при подпаивании блока питания, срабатывают выходы 1 и 8 на разных выходных напряжениях, для подачи питания на входы оптрона 817. Не могу понять , что тут не так? Может кто подскажет?
Shadovv Дата: Вторник, 26.05.2020, 17:44 | Сообщение # 22

Пользователи

Shadovv

Рядовой

  • Сообщений:2
  • Репутация:0±

А эта зарядка в простое должна пищать? Заменил все горелые элементы. Воткнул в розетку выгорел предохранитель. Вместо предохранителя поставил лампочку. Лампочка моргнула, похоже что-то догорело и зарядка стала нормально работать. Т.е. на выходе есть 8.5В и ничего не греется. Аккумулятора проверить нет.
Есть подозрение что какой-то конденсатор был в коротком замыкании и выгорел. Т.к. проверил все диоды и основные элементы, и не нашел проблем.
UPD
Проверил конденсаторы, в том числе керамику, в целом все нормально. Что там отгорело хрен его знает, нужно добыть аккумулятор и посмотреть что будет при нагрузке...


Сообщение отредактировал Shadovv - Вторник, 26.05.2020, 18:05
Anat78 Дата: Вторник, 26.05.2020, 18:43 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Не должна пищать

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Shadovv Дата: Вторник, 26.05.2020, 23:50 | Сообщение # 24

Пользователи

Shadovv

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Не должна пищать
Разобрался, почему сгорел предохранитель. Ставил силовой транзистор без изоляции. Мою изоляцию видимо пробило, но как-то странно. Изоляцию проверял на мегомах...
Транзистор не сгорел, но видны следы пробития... Откусил от радиатора ногу на всякий случай. Так же заменил на всякий случай силовой транзистор..
Смотрел кстати на ютубе видео, там рабочие зарядники тоже немного все таки свистели...


Сообщение отредактировал Shadovv - Среда, 27.05.2020, 00:25
Anat78 Дата: Среда, 27.05.2020, 08:11 | Сообщение # 25

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

свистит всегда импульсный трансформатор при нагрузке, а у вас пока батареи нет - нагрузки нет

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maksimulitin5 Дата: Четверг, 28.05.2020, 00:05 | Сообщение # 26

Пользователи

maksimulitin5

Рядовой

  • Сообщений:2
  • Репутация:0±

Я поменял все сгоревшие детали( резисторы r7,r6 и r9) оба транзистора, но сглупил и включил без лампочки. Все эти детали сгорели заново. В чем может быть проблема?
pestrnik Дата: Четверг, 28.05.2020, 00:39 | Сообщение # 27

Пользователи

pestrnik

Рядовой

  • Сообщений:2
  • Репутация:0±

Наконец -то решил проблему с моим зарядником, оказалась плата говно, дорожки отлетают и уходят в обрыв. Не было
контакта с коллектора V5 (2N3904) c затвором полевика. На выходе перло напряжение 52 в. Цена ошибки- 2 комплекта транзисторов. Решил все дорожки продублировать обкусанными выводами от резисторов. Так стало надежнее. Маломощного V5 оригинала не нашлось, пришлось рыться в коробке и искать более менее подходящее, подошел 2SC2785, хотя еще парочку тоже отобрал примерно тех же параметров.( BC337-25,2SC3198). Также отсутствовал полевик, вместо сгоревшего STP13NK80ZFP пришлось поставить, примерно тех же параметров, 2SK1603 (800V, 2.5A,40W),в истоке поставил 3.9 Ом.Остальное все осталось целое. Подключал через лампочку 40 вт, на выходе 8.5в.При нагрузке лампа загорается и не дает зарядке, пришлось поменять на 60 вт, все зарядка на выходе пошла , лампа в полнакала светится.
Потом осталось поставить предохранитель и закрыть крышку.Так что ларчик просто открывался. Плата и еще раз плата, аккуратнее.
Anat78 Дата: Четверг, 28.05.2020, 03:02 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

Про свойства платы написано еще в 1 сообщении темы smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maksimulitin5 Дата: Пятница, 05.06.2020, 11:00 | Сообщение # 29

Пользователи

maksimulitin5

Рядовой

  • Сообщений:2
  • Репутация:0±

Если вместо транса просто подаватель 17,5 вольт. На скольких амперах ограничить надо?
Сколько вольт должно быть на выходных клемах?
Нормально ли что при зарядка напряжение проседает до 16 вольт , ток ограничил ровно 1,4 ампера
Anat78 Дата: Пятница, 05.06.2020, 11:30 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:6922
  • Репутация:57±
Anat78

1)1,4а
2)без батареи - 16,7-16,6
3)так и должно быть


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
  • Страница 1 из 5
  • 1
  • 2
  • 3
  • 4
  • 5
  • »
Поиск:
