Схема зарядного Bosch AL1814 CV 1607502501-A ремонт
pestrnik Дата: Воскресенье, 24.05.2020, 16:29 | Сообщение # 21

Пользователи

pestrnik

Рядовой

  • Сообщений:2
  • Репутация:0±

Принесли данный блок зарядки AL 1814 на 18V  , не работает, открыл , напряжение  на кондере на входе 320 вольт, все молчит, долго смотрел около транса входного T1 и оказалось обрыв провода от транса, силовая обмотка , идущая на сток полевика, запаял все заработало, светодиод на выходе загорелся , ну думаю все ок. даже не успел померять выходное напряжение. Затем  включил, через некоторое время зарядник , что -то там цыкнуло, как пробой высоковольтный , оказалось  снова провод перегорел паяный, может тонкий поставил, и отпал вывод еще и  у обмотки возбуждения. Все припаял, но оказалось полевик вылетел, R7- 30ом сгорел, 2N3904 -тоже, 3,6 ом в истоке полевика.Проверил оптопары работают , как надо, паралельно выводам 3-4 стоят резистор 10 ком, и диод в обратном направлении. Заменил диод 1N 4148  с обмотки, и все остальное , подал напругу 220, через лампочку, предохранитель оборвался и  припаял к выводам его лампу 150 вт, при включении на выходной цепи стабилитрона 27 V резистор 120 ом задымился, напруга на выходной шине вторичной цепи  аж 52 вольта.!!!
Закорачивал коллектор - эмиттер V5 , блок встает мертво, параллельно выводам 3-4 оптопары  впаивал 24 ома , на выходе  2,8 вольта появилось, впаял  вместо него   резюк 100 ом , снова на выходе 52 в. такое ощущение что оптопара не  управляет, но неэффективно и не влияет на работу входного генератора на полевике.Встал в ступор, LM вроде целая , менял ннапруги на входах при подпаивании блока питания, срабатывают выходы 1 и 8 на разных выходных напряжениях, для подачи питания на входы оптрона 817. Не могу понять , что тут не так? Может кто подскажет?
Shadovv Дата: Вторник, 26.05.2020, 17:44 | Сообщение # 22

Пользователи

Shadovv

Рядовой

  • Сообщений:2
  • Репутация:0±

А эта зарядка в простое должна пищать? Заменил все горелые элементы. Воткнул в розетку выгорел предохранитель. Вместо предохранителя поставил лампочку. Лампочка моргнула, похоже что-то догорело и зарядка стала нормально работать. Т.е. на выходе есть 8.5В и ничего не греется. Аккумулятора проверить нет.
Есть подозрение что какой-то конденсатор был в коротком замыкании и выгорел. Т.к. проверил все диоды и основные элементы, и не нашел проблем.
UPD
Проверил конденсаторы, в том числе керамику, в целом все нормально. Что там отгорело хрен его знает, нужно добыть аккумулятор и посмотреть что будет при нагрузке...


Сообщение отредактировал Shadovv - Вторник, 26.05.2020, 18:05
Anat78 Дата: Вторник, 26.05.2020, 18:43 | Сообщение # 23

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Не должна пищать

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Shadovv Дата: Вторник, 26.05.2020, 23:50 | Сообщение # 24

Пользователи

Shadovv

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
Не должна пищать
Разобрался, почему сгорел предохранитель. Ставил силовой транзистор без изоляции. Мою изоляцию видимо пробило, но как-то странно. Изоляцию проверял на мегомах...
Транзистор не сгорел, но видны следы пробития... Откусил от радиатора ногу на всякий случай. Так же заменил на всякий случай силовой транзистор..
Смотрел кстати на ютубе видео, там рабочие зарядники тоже немного все таки свистели...


Сообщение отредактировал Shadovv - Среда, 27.05.2020, 00:25
Anat78 Дата: Среда, 27.05.2020, 08:11 | Сообщение # 25

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

свистит всегда импульсный трансформатор при нагрузке, а у вас пока батареи нет - нагрузки нет

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maksimulitin5 Дата: Четверг, 28.05.2020, 00:05 | Сообщение # 26

Пользователи

maksimulitin5

Рядовой

  • Сообщений:2
  • Репутация:0±

Я поменял все сгоревшие детали( резисторы r7,r6 и r9) оба транзистора, но сглупил и включил без лампочки. Все эти детали сгорели заново. В чем может быть проблема?
pestrnik Дата: Четверг, 28.05.2020, 00:39 | Сообщение # 27

Пользователи

pestrnik

Рядовой

  • Сообщений:2
  • Репутация:0±

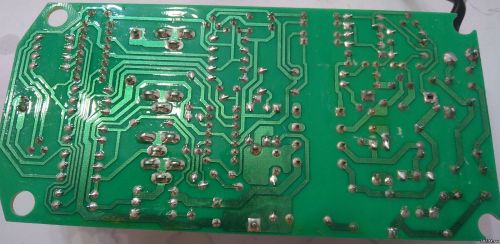

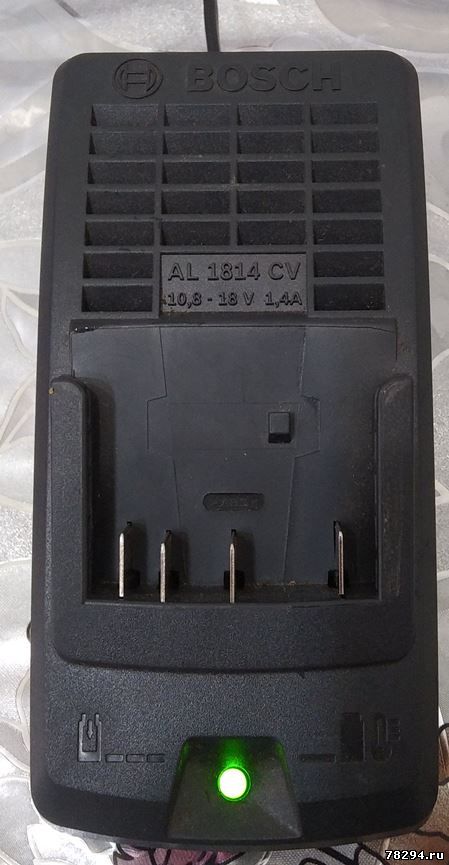

Наконец -то решил проблему с моим зарядником, оказалась плата говно, дорожки отлетают и уходят в обрыв. Не было
контакта с коллектора V5 (2N3904) c затвором полевика. На выходе перло напряжение 52 в. Цена ошибки- 2 комплекта транзисторов. Решил все дорожки продублировать обкусанными выводами от резисторов. Так стало надежнее. Маломощного V5 оригинала не нашлось, пришлось рыться в коробке и искать более менее подходящее, подошел 2SC2785, хотя еще парочку тоже отобрал примерно тех же параметров.( BC337-25,2SC3198). Также отсутствовал полевик, вместо сгоревшего STP13NK80ZFP пришлось поставить, примерно тех же параметров, 2SK1603 (800V, 2.5A,40W),в истоке поставил 3.9 Ом.Остальное все осталось целое. Подключал через лампочку 40 вт, на выходе 8.5в.При нагрузке лампа загорается и не дает зарядке, пришлось поменять на 60 вт, все зарядка на выходе пошла , лампа в полнакала светится.
Потом осталось поставить предохранитель и закрыть крышку.Так что ларчик просто открывался. Плата и еще раз плата, аккуратнее.
Anat78 Дата: Четверг, 28.05.2020, 03:02 | Сообщение # 28

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Про свойства платы написано еще в 1 сообщении темы smile

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maksimulitin5 Дата: Пятница, 05.06.2020, 11:00 | Сообщение # 29

Пользователи

maksimulitin5

Рядовой

  • Сообщений:2
  • Репутация:0±

Если вместо транса просто подаватель 17,5 вольт. На скольких амперах ограничить надо?
Сколько вольт должно быть на выходных клемах?
Нормально ли что при зарядка напряжение проседает до 16 вольт , ток ограничил ровно 1,4 ампера
Anat78 Дата: Пятница, 05.06.2020, 11:30 | Сообщение # 30

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

1)1,4а
2)без батареи - 16,7-16,6
3)так и должно быть


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
denverd Дата: Суббота, 06.06.2020, 16:37 | Сообщение # 31

Пользователи

denverd

Рядовой

  • Сообщений:1
  • Репутация:1±

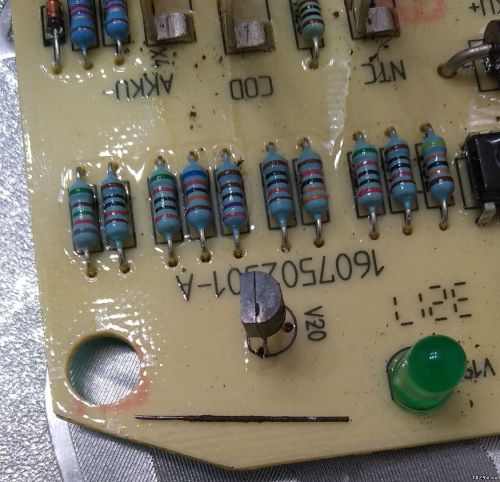

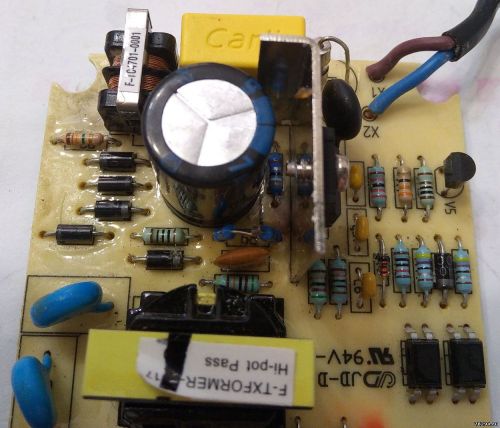

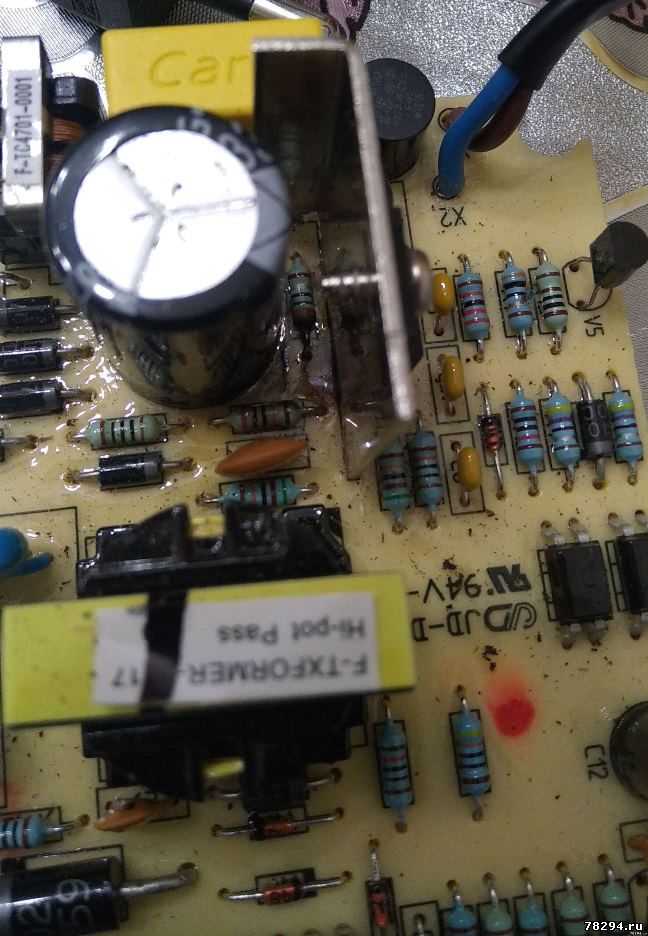

День добрый всем, ну и я про ремонт данного зарядника лепту внесу и кое что дополню. Принесли не рабочий, а причина очень интересная внутрь упала толи ножка от радиоэлемента толи хз что на фото видно, причем упала в самое нужное место закоротив R6 и R9 ну а дальше по схеме прогулялось.

Что сгорело и на что поменяно.
·        Транзисторы V6 (4NK80),V5 (2N3904),
·        Резисторы R2 (1.3 МОм), R6(3.9 Ом), R7 (33 Ом), R9 (200 кОм такого не было 2 по 100 кОм спаял),
·        Диоды V2,V4 (1N4007),
·        Предохранитель F1 (стеляшка 250В, 2А)
·        Термистор R1 (вместо NTC 15D-7 поставил NTC 5D-9) сопротивление конечно разное но работает.

Просто столкнулся с поиском ПРАВИЛЬНОГО номинала резисторов, потому что, то что написано в постах и что нарисовано в схемах разница, поэтому
пишу что у меня на данный момент на рабочем зарядном.

R1 -  6,7 Ом (NTC 5D-9) при NTC 15D-7 будет порядка 16-20 Ом
R2 -  1.3 МОм
R3, R4 -  510 кОм (в схеме звонятся по другому, откинуть у одного из них ногу)
R5 -  22 кОм
R6 -  от 2 до 5 Ом
R7 -  от 20 до 33  Ом
R8 -  100 Ом
R9 -   200 кОм
R10 - 120 Ом (не выпаивал у меня так показывает)
R11 -  4,7 Ом
R12 -  10 Ком
R13 -  1 кОм
R14 -  4,7 Ом

Как то так все удачи в ремонте!











Сообщение отредактировал denverd - Суббота, 06.06.2020, 16:45
Anat78 Дата: Суббота, 06.06.2020, 16:56 | Сообщение # 32

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

спасибо большое дополню и поправлю

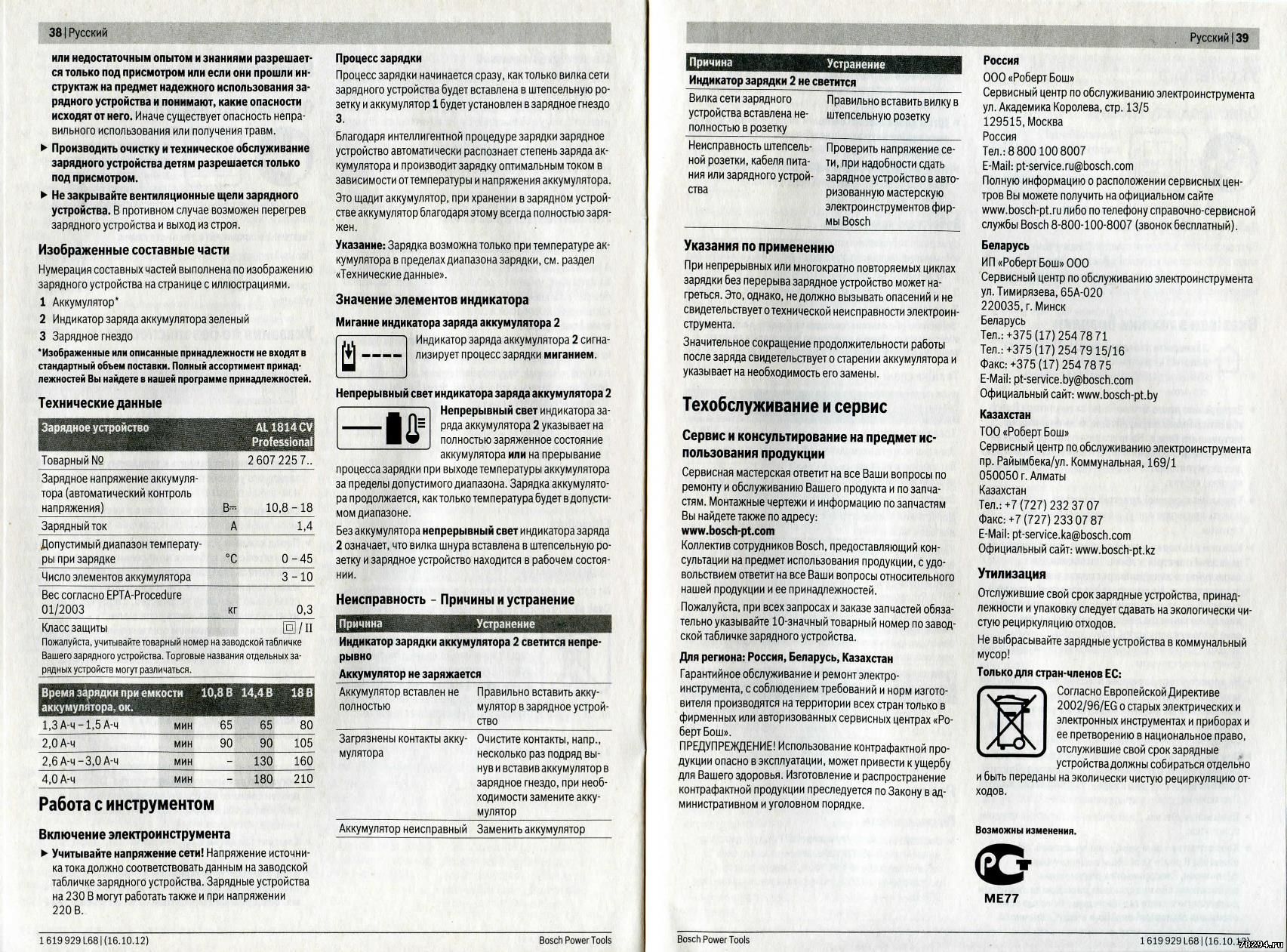

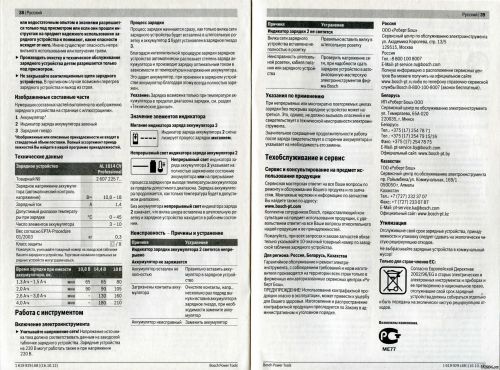

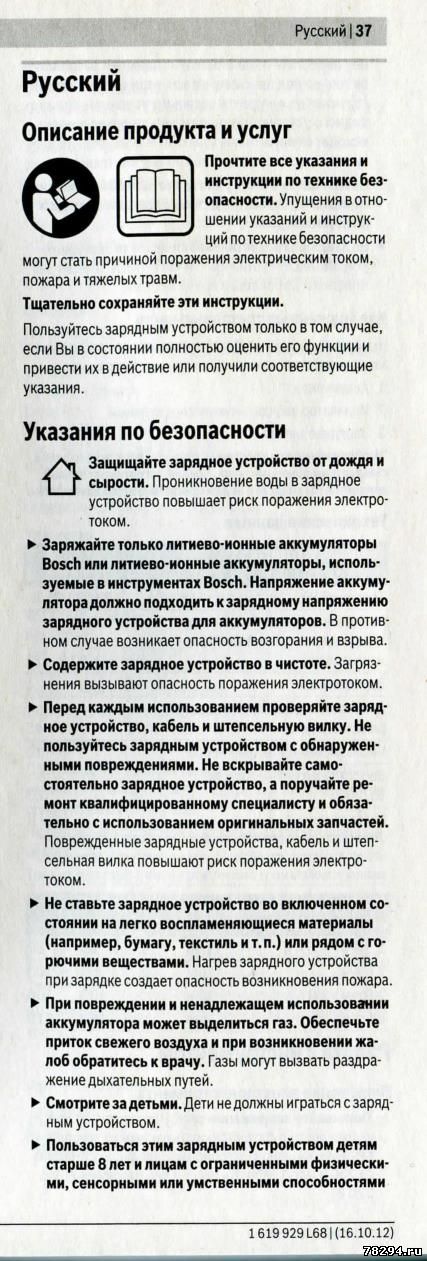

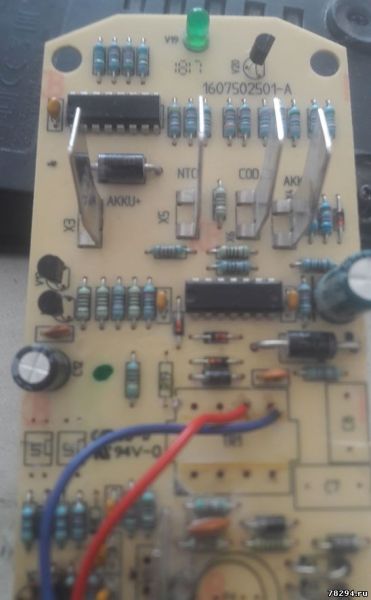

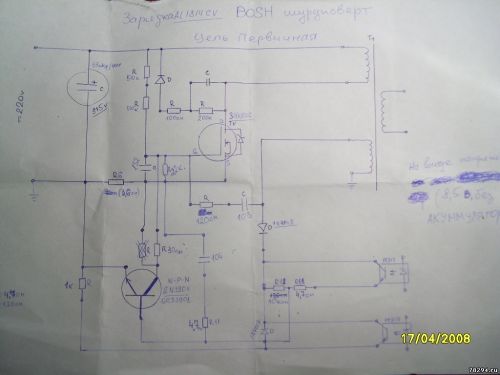

такое еще нашел smile



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ukok Дата: Пятница, 24.07.2020, 15:29 | Сообщение # 33

Пользователи

ukok

Рядовой

  • Сообщений:3
  • Репутация:0±

Приветствую всех форумчан.
Подскажите если на зарядку 18в в горячую часть поставить трансформатор то как понизить ток до 1.4а ?



Сообщение отредактировал ukok - Пятница, 24.07.2020, 15:30
Anat78 Дата: Воскресенье, 02.08.2020, 15:11 | Сообщение # 34

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Ограничить ток можно с помощью платы DC-DC преобразователя: http://ali.pub/4yts40

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oraza64 Дата: Вторник, 11.08.2020, 20:40 | Сообщение # 35

Пользователи

oraza64

Рядовой

  • Сообщений:1
  • Репутация:0±

сделал по схеме регулятор тока к блоку питания ноутбука , предварительно поднял напряжения до 22 в . и все это подсоединил к бошевской плате зарядки к холодной части. все работаеть.

Сообщение отредактировал oraza64 - Вторник, 11.08.2020, 20:47
Anat78 Дата: Вторник, 11.08.2020, 21:24 | Сообщение # 36

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Цитата oraza64 ()
предварительно поднял напряжения до 22 в
не более 21в должно быть


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kavservis89 Дата: Четверг, 13.08.2020, 13:08 | Сообщение # 37

Пользователи

kavservis89

Рядовой

  • Сообщений:1
  • Репутация:0±

Всех приветствую такой вопрос зарядка работает только на холостом ходу без АКБ выдает напряжение 15в между крайними контактами, а должно быть 8в где искать и что менять
Anat78 Дата: Четверг, 13.08.2020, 13:54 | Сообщение # 38

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Проверяйте оптопары и резисторы на них

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zorroas Дата: Суббота, 07.11.2020, 19:03 | Сообщение # 39

Пользователи

zorroas

Рядовой

  • Сообщений:1
  • Репутация:0±

Парни подскажите чем можно заменить трансформатор TXFORMER 117
Anat78 Дата: Суббота, 07.11.2020, 20:58 | Сообщение # 40

Администраторы

Anat78

Лейтенант

  • Сообщений:2635
  • Репутация:13±
Anat78

Любым другим с такими же намоточными данными и сердечником

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
