Дата: Пятница, 15.04.2022, 06:48 | Сообщение # 91
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|
см 1 и 2 сообщения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 20.04.2022, 08:47 | Сообщение # 92
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|

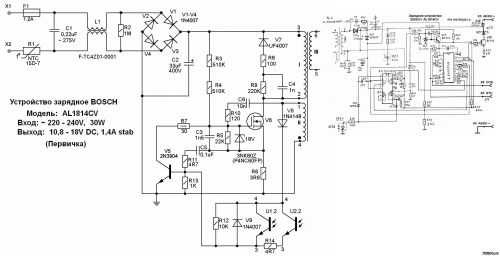

Что касается шунта (R24,R25), то на схеме я указал несколько номиналов для
этих резисторов, два прочих указаны в скобках. Дело в том, что мне в ремонт
попадали такие ЗУ со всеми тремя номиналами. Видимо, в зависимости от ёмкости
батареи, продающейся с шуруповёртом, к нему прилагается и зарядник с
соответствующим током на выходе. Если напряжение, необходимое для зарядки
подключённой к ЗУ батареи, контроллер определяет по кодовому резистору, то
определить необходимый зарядный ток для батарей разной ёмкости таким же
образом, невозможно, так как батареи могут подключаться к ЗУ в разной степени
разряженности, и при этом, общее сопротивление батареи с разной ёмкостью
аккумуляторов, или с разным количеством входящих в её
состав аккумуляторов, может оказаться одинаковым. Именно поэтому эти ЗУ
выпускались с разным выходным током.
Замечательные ЗУ, молодцы фрицы, вот только в те времена, когда эти ЗУ
разрабатывались, о необходимости балансировки Li-Ion аккумуляторов, ещё и
слыхом не слыхивали, именно поэтому батареи на тех шуруповёртах служили
недолго.
У меня имеется куча фирменного электроинструмента (BOSCH, MAKITA,
BLACK&DECKER и др.), который приобретался мною ещё в начале 90-х. Когда
их Ni-Cd батареи, которые приходилось периодически обновлять за приличные
деньги, исчезли из продажи, или стали стоить дороже самого инструмента, я решил
перевести его на Li-Ion-ные батареи. Так как у разного
инструмента и напряжение батарей, и их ёмкость были разными, то и ЗУ для
каждого из них пришлось делать отдельные, что было очень неудобно. Недавно
я случайно наткнулся на Вашу тему по этому заряднику и вспомнил, что
где-то в моих ранее отремонтированных неликвидах,
имеется такое устройство. Вот и захотел приспособить его для зарядки всего
инструмента. Всё, что для этого необходимо, это подобрать соответствующие
кодовые сопротивления для каждой из батарей, и подключать их к схеме ЗУ с
помощью галетного переключателя. Также нужно поступить и с шунтом. В
зависимости от подключаемой к ЗУ батареи, переключаем оба галетника в
соответствующее положение, и получаем на выходе нужное напряжение и ток. Так
как у всех батарей силовые соединители разные, зарядник подключаем к ним с
помощью стандартного коаксиального соединителя, такого, как у ноутбуков. На
батареях «папы», а на шнурке ЗУ - «мама».
Жаль, что я не нашёл сервисмануал для этого зарядника, кто-то мне лет 10
назад говорил, что там есть таблицы для кодовых сопротивлений и
сопротивлений шунта, для батарей разной топологии и ёмкости. Если бы такую
таблицу раздобыть, то не пришлось бы тратить время на подбор этих
сопротивлений.
В теме многие участники спрашивают, какой номинал у сгоревших
сопротивлений R24 и R25. Прежде чем им отвечать, нужно запрашивать данные их
батарей, а то в теме все отвечают, что их номиналы 0,22 Ома. А ведь это
номиналы для самых мощных батарей, с топологией P2-S3, P2-S4 и P2-S5.
Если тема будет жить, хорошо было бы посоветовать её участникам, дополнить
свои батареи BMS платами, они сейчас на AliExpress-e стоят копейки, а их
габариты позволяют поместить их в корпус батареи, убрав из него прокладки. В
крайнем случае можно нарастить корпус снизу. Если возникнут проблемы с
подключением платы, нарисуем им схему. Возни конечно хватит, зато батарея
прослужит вдвое дольше.
$IMAGE2$
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
svn
|
Дата: Пятница, 06.05.2022, 06:51 | Сообщение # 93
|
|
|
Цитата rafaello (  ) Доброго времени суток. Недавно вышла из строя зарядка от шурика.Модель BOSCH AL1814 CV.
Разобрал нашёл сгоревшие резисторы, выпаял, но не пойму названия или номинал плата тоже прогорела. Не подскажите какие это R. И в чем может быть причина Добавлено (14.05.2022, 17:45)
---------------------------------------------
Доброго всем дня.
Зарядка BOSCH AL1814CV
Заменил все вышедшие из строя (сгоревшие) детали. На клеммах "+" "-" появилось на ХХ 8.56 В, светодиод светится.
При подключении АКБ светодиод начинает моргать на клеммах появляется напряжение АКБ, на Аноде диода V18 пульсация наблюдается.
Зарядка не идёт!!!
Подскажите где ещё копнуть? Добавлено (17.05.2022, 04:19)
---------------------------------------------
Всем соратникам Доброго времени суток!!!
Внесу свои так сказать 5 (пять) копеек. Так как мне эта ветка помогла, может и мой опыт кому сгодится.
Поехали. (фотки и схемы не прикладываю их тут достаточно, Уважаемый Anat78 постарался, да и остальным форумчанам большое спасибо.
Восстановление ЗУ BOSCHAL1814 CV 18V, 1.5 A
Принесли сие чудо, а в пакетике выпаянныеэлементы:
Транзистор V6
Транзистор V5 (с оБорванными дорожками на плате)
Предохранитель F1 в обрыве (соответственновпаяна перемычка)
Резистор R7 (закопченный но живой)
Микросхема IC3 перепаяна, ностранным образом очень аккуратно (как потом выяснилось я её p-n переходы 8(восемь) раз). Но об этом ниже.
Процесс восстановления:
1. Лампочка в разрыв F1. Светится родимая аж слёзы текут.
2. Прозвонка, замеры, выпаивание и замена:
Предохранитель F1
Диод в мосте V1
Резистор R6
Диод V8
Транзистор V5 с восстановлением дорожек
Транзистор V6 с восстановлением дорожек
Контрольный запуск соответственно через лампочку.Лампа молчит. Замеры - напряжение везде есть.
Так сказать с "горячей" частьюболее-менее разобрались.
Но светодиод V19 то молчит, и с напряжениями тишина.
Замеры на ногах светодиода показали хорошиеданные (не записывал), выпаял прозвонил - в пакетик хозяину.
Подпаял новый - появился стабильный ровныйзелёный свет.
Замер на клеммах "+" "-"показали 0,4 В. Недовольства проявились в очередной налитой кружке кофе.
Поиски продолжаются.
Выявил и заменил на новые:
Резистор R24
Резистор R25
УРА!!! на клеммах "+" "-" наХХ появилось 8,56 В
Но радость была до того момента пока не установилАКБ.
Иииииии тут началось......
Замер на Аноде Диода V18 показал пляску от 8,5 до18 В, на катоде ровненько те показатели что выдаёт АКБ. Светодиод V19 моргает,
показывая процесс заряда. Но зарядки как таковой НЕТ.
3 часа потрачены на изучение и практическую частьмонтажа элементов под лаком, выпаивание, чистка-промывка платы, прозвонка
каждого элемента соответственно и дорожек ОНИ РЕАЛЬНО НЕПОТРЕБ (подумаете
глупый человек, но я сложностей не боюсь). Остались на плате только микросхемы
IC3 и IC4 (смутило в первую очередь то что выпаивать много ног, в общем лень,
да и IC4 выдавала более-менее правильные и понятные параметры. Что не скажешь о
IC3) ну да ладно.
Результат в общем НУЛЕВОЙ!!! Не помогло!
IC3 - глаза боятся, а клиент ждёт... Сделал для себя вывод - всё что паяно-перепаяно на контроль в первую очередь!!!
Выпаял, установил новую. Поджиг. На ХХ на клеммах8,56В, светодиод V19 светит, ну же всё вроде хорошо.
Включаю АКБ, светодиод V19 заморгал. Мультиметр наклеммы АКБ 16,48В и сотый знак на мультиметре начал увеличиваться - тфу что-бы
не сглазить. Щупы на Анод V18 - 18,00В
УРА!!!
Далее был невроз....
Напряжение на клеммах АКБ дошло до 20,4 В носветодиод продолжает мигать....
Промежуточный замер со снятым АКБ - 20,0 В
на каждой банке 4,04 В
Дальше что-то я очкую.... Вычитал что каждая банка в допуске 4,2 В Установил
АКБ на ЗУ. Жду.
Дошло до 20,9 В мигает....опа - светодиод
засветился ровным светом, ни огня, ни дыма, ни взрывов не было. Зарядка ЗАВЕРШЕНА?!
Разряд с помощью авто-лампы 12 В, 55 Вт и резисторадо 20,5 В
Зарядка подключена повторно, светодиод - мигает.
3 минуты зарядка завершена. На АКБ 20,9 В
Проведу контрольный полный цикл Разряд-Заряд.
Если по мнению Бывалых ГУРУ что-то сделал не так.
Прошу высказать мнения. К критике отношусь суважением - я на ней учусь.
С уважением, SVN
|
|
|
|
|
|
ezzhev1964
|
Дата: Четверг, 02.06.2022, 12:50 | Сообщение # 94
|
|
|
Всем привет! Заменил резистор R8 100 Ом и диод V7 1N4007 и опять дым пошёл(((
Сообщение отредактировал ezzhev1964 - Четверг, 02.06.2022, 23:35 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.06.2022, 14:01 | Сообщение # 95
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|

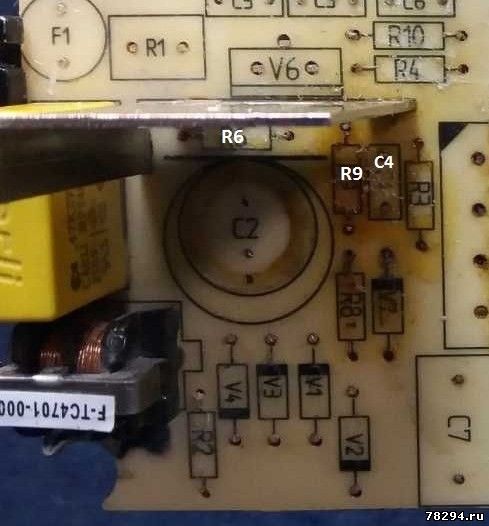

Проверьте С4 еще
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ezzhev1964
|
Дата: Воскресенье, 05.06.2022, 21:49 | Сообщение # 96
|
|
|
Anat78, спасибо, попробую)
Заменил, на выходе 8,47v. Подключил акум, (заряженный на 70-80% )
 ди

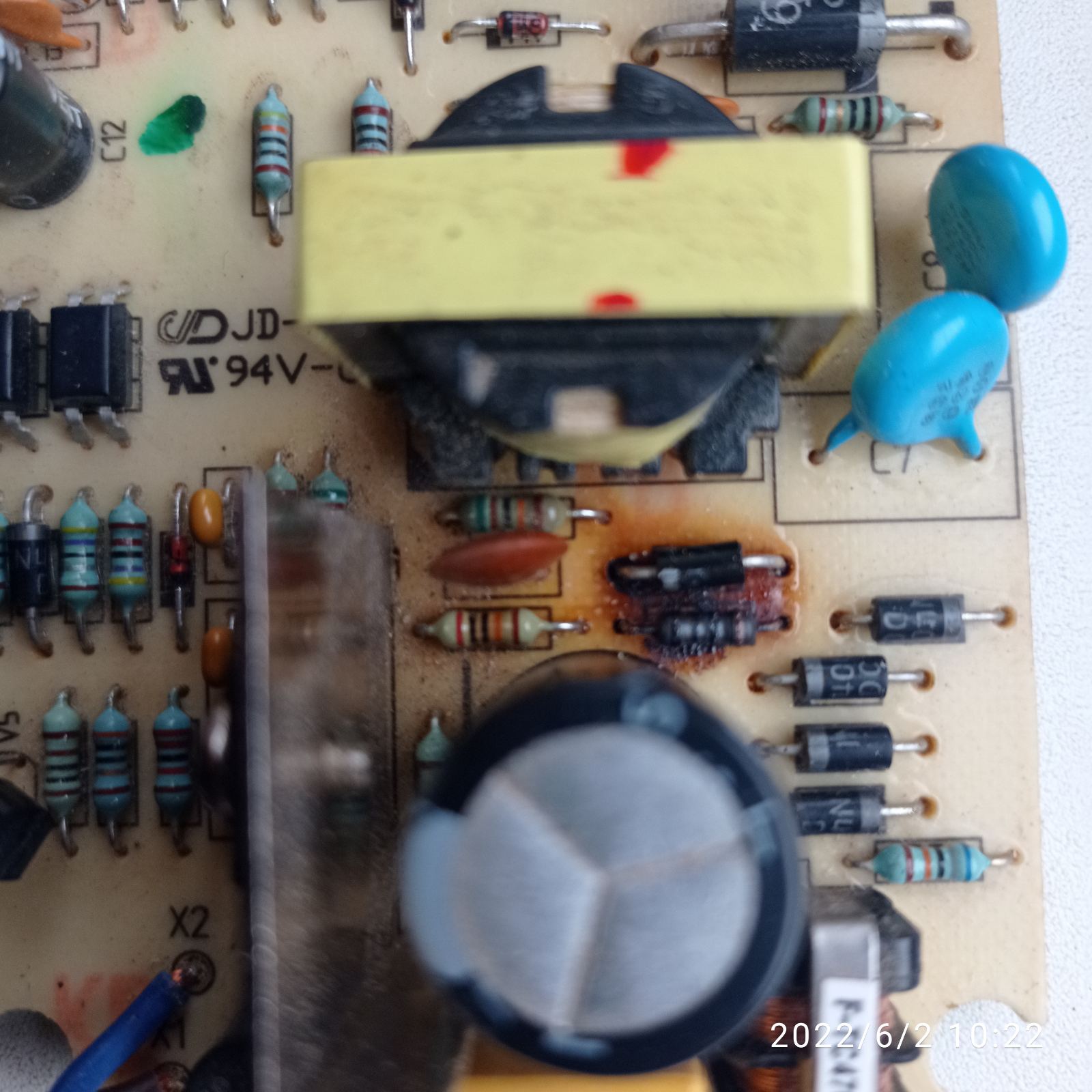

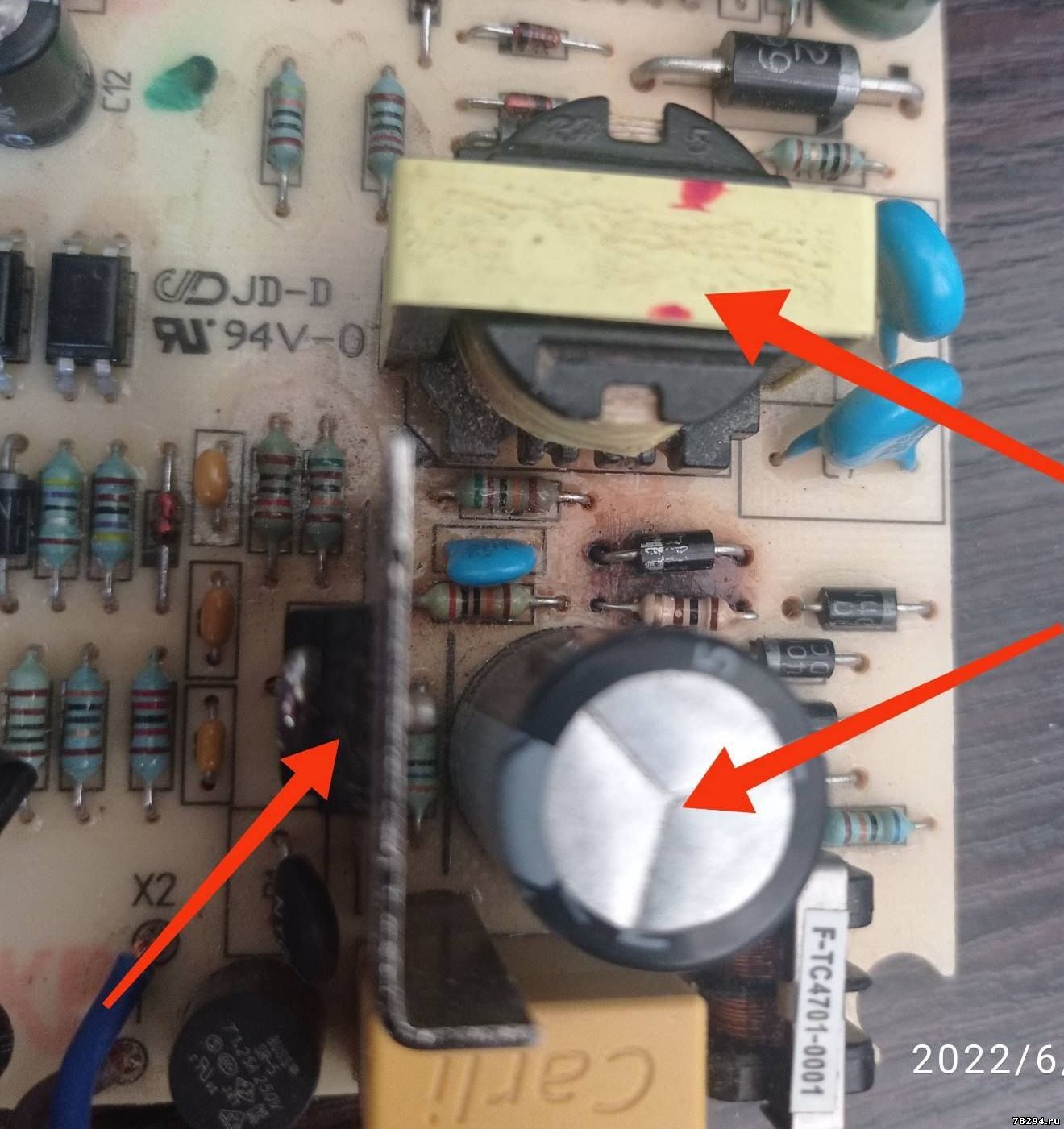

Диод заморгал но через минут 10 начали греться детали (на фото), снял акум - 19.4v. Возможно ли, что я перепутал и взял акум от другого шуруповёрта? вот что я заряжал ----> фото 2.

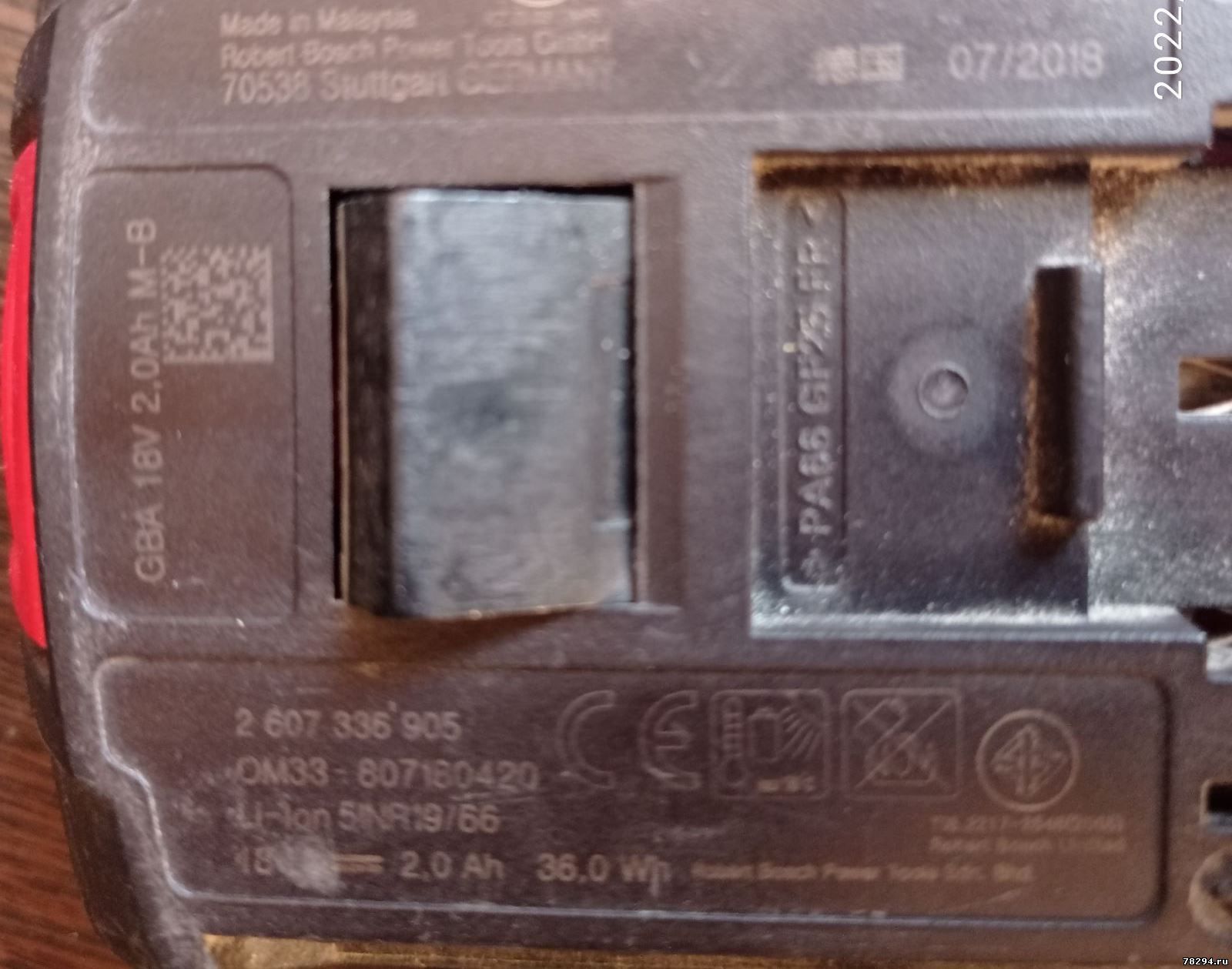

Или аккумулятор должен быть на 1,5А/ч?
Добавлено (06.06.2022, 23:11)
---------------------------------------------
Спасибо за помощь, акум 1,5 А/ч заряжает как положено!
|
|
|
|
|
|
zachkiev
|
Дата: Пятница, 17.06.2022, 15:55 | Сообщение # 97
|
|
|
Я правильно понимаю, что это зарядное будет заряжать 18в аккум любой емкости, просто дольше? Например аккум на 6Ач.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.06.2022, 23:21 | Сообщение # 98
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|
Верно, может заряжать любой емкости, и 8 и 10ач
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
konnalex
|
Дата: Среда, 29.06.2022, 09:48 | Сообщение # 99
|
|
|
Почему, неоднократно замечал, при зарядке акб 14,4в происходит сильный перезаряд?
Замечено не на одном зарядном устройстве.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 29.06.2022, 11:53 | Сообщение # 100
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|
да заряжает до срабатывания термодатчика, поэтому если хотите надежность при зарядке - меняйте плату на нормальную с поэлементным контролем
Либо как вариант - заменить задающий резистор в батарее
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ivanvassidorov
|
Дата: Четверг, 11.08.2022, 20:41 | Сообщение # 101
|
|
|
Добрый день. Помогите разобраться с данным зарядным. Выгорело много элементов по первичке. Заменены резисторы V5, v6, резисторы R13, R7, R5, R6, R9, конденсатор C4, электролиты C2, C10, C12, заменен пробитый диод V8, снимал трансформатор TR1, обрыва нет, восстановлены оборванные дорожки. Напряжение на X3 X4 (akku- akku +) 4.5 В. При включении через лампу на 40 Вт, лампа вспыхивает, затем гаснет, индикаторный светодиод постоянно горит, при включении свистит насколько понял трансформатор (без аккумулятора). Посмотрел при включении через тепловизор, греется резистор R9 120 ом и R2 подскажите его номинал.
Сообщение отредактировал ivanvassidorov - Четверг, 11.08.2022, 20:44 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.08.2022, 22:06 | Сообщение # 102
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|

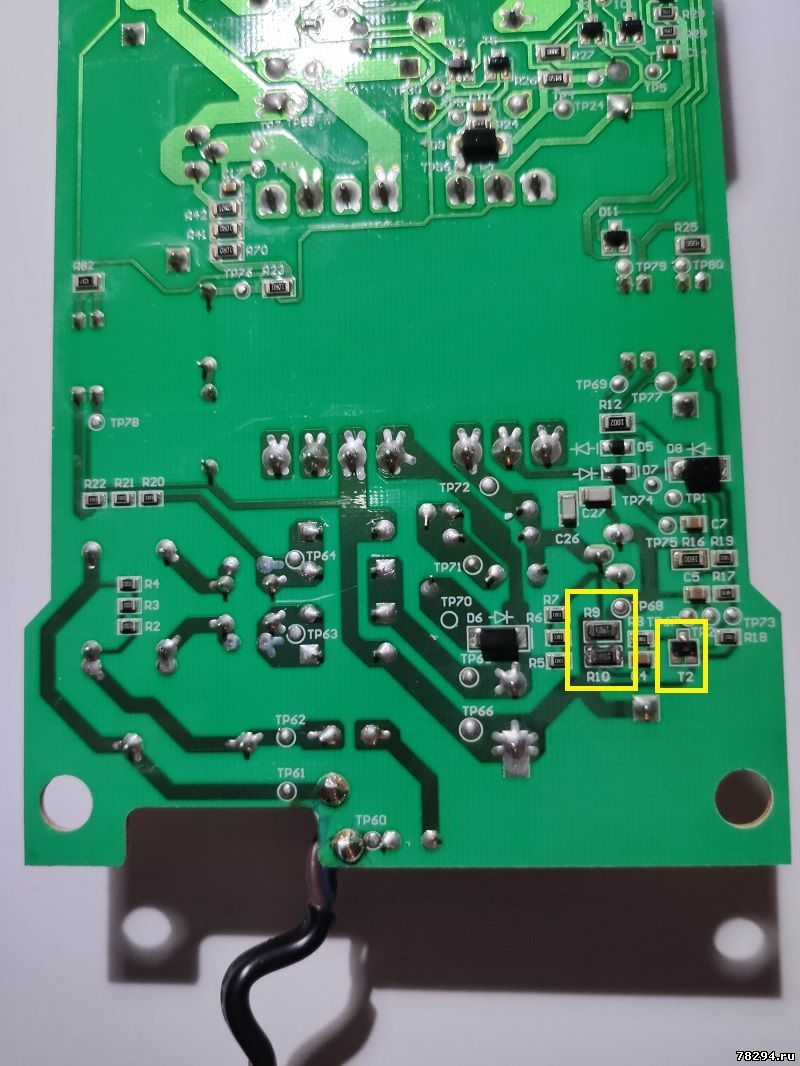

Цитата ivanvassidorov ( ) греется резистор R9 120 ом и R2 подскажите его номинал.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nnik85
|
Дата: Воскресенье, 14.08.2022, 20:46 | Сообщение # 103
|
|
|
Подскажите ребята.
Пришла данная зарядка, всё сгоревшее восстановил,заменил, остальные детали проверены!!!
Заменил даже LM324

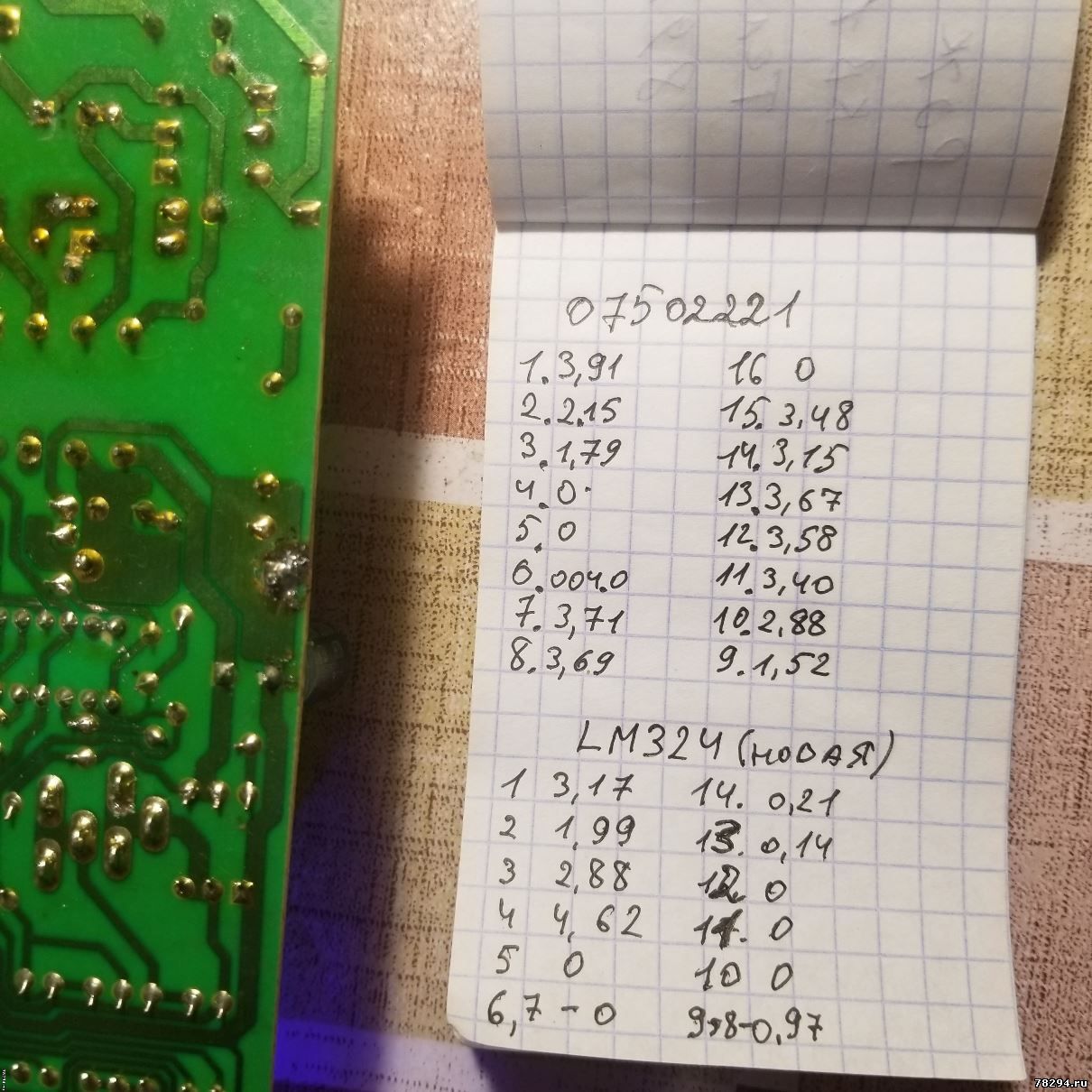

Зарядка включилась но свистит,на клеммах 4.85V стабильно,светодиод постоянно светится даже при подключении акуума.
Такая же история если с лабораторника подаю 18.5v,ничего не меняется.
Делал я такие зарядки часто,то есть опыт ремонта есть,но с этой что-то не могу совладать уже всю голову сломал.
ПОДСКАЖИТЕ ПОЖАЛУЙСТА КУДА КОПАТЬ ЕЩЁ???
|
|
|
|
|
|
ASPetrovich
|
Дата: Воскресенье, 14.08.2022, 21:20 | Сообщение # 104
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Сообщение отредактировал ASPetrovich - Воскресенье, 14.08.2022, 21:31 |
|
|
|
|
|
nnik85
|
Дата: Воскресенье, 14.08.2022, 23:15 | Сообщение # 105
|
|
|
Спасибо большое.
Я так и подозревал.
Значит в мусорку этот зарядник.
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 15.08.2022, 01:05 | Сообщение # 106
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|

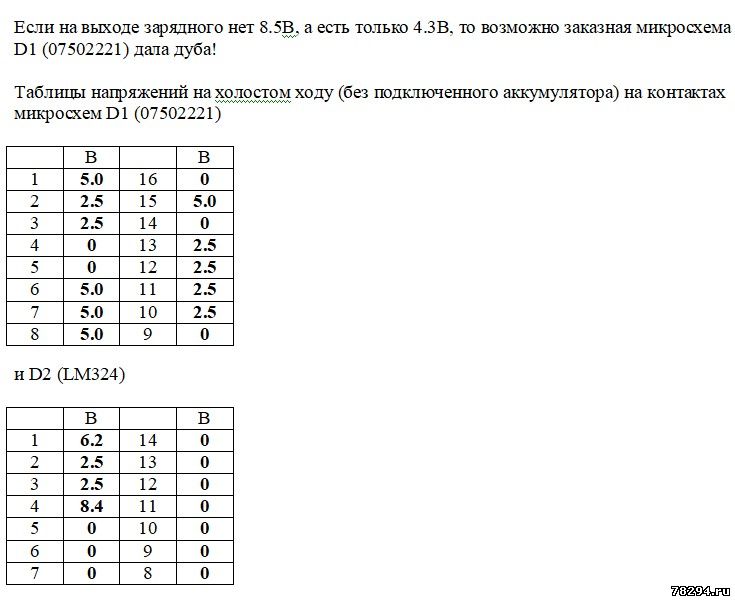

напряжения на D1 промерял? если отличаются от приведенных, то либо снять с донора или ее в доноры на будущее...
|
|
|
|
|
|
nnik85
|
Дата: Понедельник, 15.08.2022, 20:44 | Сообщение # 107
|
|
|
Приветствую
Отличаются все напряжения.
Сообщение отредактировал nnik85 - Понедельник, 15.08.2022, 20:48 |
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 15.08.2022, 23:47 | Сообщение # 108
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата nnik85 ( ) Отличаются все напряжения. |
|
|
|
|
|
artemmark2
|
Дата: Воскресенье, 28.08.2022, 21:10 | Сообщение # 109
|
|
|
Здравствуйте, помогите пожалуйста, сгорела в.в. часть, по цепи вроде все поменял, но на трансформатор приходит 320в первичка и обратная связь, на выходе 0, с выхода дороги обрезал, задал 17,5в, подключил боторею, заряжает, а с в.в. частью не работает, подскажите пожалуйста в чем проблема.
|
|
|
|
|
|
nnik85
|
Дата: Среда, 31.08.2022, 10:27 | Сообщение # 110
|
|
|
Смотрите внимательнее в.в.
R3,R4,R6,V5,U1,V9 проверьте.
Сообщение отредактировал nnik85 - Среда, 31.08.2022, 10:31 |
|
|
|
|
|
artemmark2
|
Дата: Среда, 31.08.2022, 11:00 | Сообщение # 111
|
|
|
Спасибо
|
|
|
|
|
|
VAndreA2010
|
Дата: Понедельник, 19.09.2022, 08:54 | Сообщение # 112
|
|
|
помогло Добавлено (19.09.2022, 08:55)
---------------------------------------------
найти бы прошиву на проц Добавлено (19.09.2022, 08:58)
---------------------------------------------
+
|
|
|
|
|
|
nnik85
|
Дата: Вторник, 20.09.2022, 12:26 | Сообщение # 113
|
|
|
Помогло что именно?
И прошивку для какого проца?
|
|
|
|
|
|
solovei_m
|
Дата: Суббота, 24.09.2022, 14:27 | Сообщение # 114
|
|
|
Пришлось недавно ремонтировать данное зарядное устройство. Хочу сказать всем спасибо за информацию размещенную на данном форуме, а так же поделиться тем что я выяснил в процессе ремонта, но тут явно об этом не написано. При замыкании r24 и r25 на выходе зарядки без аккумулятора 8.5в и при подключении аккумулятора светодиод моргает пару раз (т.е. пытается пойти зарядка) и затем он горит непрерывно, т.е. зарядка не идет. При их обрыве без аккумулятора на выходе 4.3в светодиод тоже горит, но при подключении зарядка тоже не идет, светодиод тоже горит. Все приходит в норму когда эти резисторы соответствуют указанным в схеме- 0.22 Ом (т.е. общее сопротивление 0.1 Ом, даже при 0.4 Ом не работает). Имейти ввиду что они могут выгореть без видимых на глаз признаков. Еще раз всем спасибо и всем удачи в ремонте.
Сообщение отредактировал solovei_m - Суббота, 24.09.2022, 15:16 |
|
|
|
|
|
witasikizum
|
Дата: Четверг, 24.11.2022, 01:37 | Сообщение # 115
|
|
|
Вставлю и я свои 5 копеек.Принесли з/у с акб 2215 ,похожее на 1814.
Воюю второй день.Вроде бы всё стандартно,сгорел полевик,3904,обвязка и все дела.
Заменил все видимые сгоревшие детали в первичке.Также прозвонил невидимые, но неисправные-это диодный мост,диод. Включил через лампу и лампа загорелась во весь накал. Странно. Измерил-кз по питанию после моста.На лбу пошёл холодный пот, т.к.радиомагазин далеко,хоть и вышли запчасти на 270 рублей. Оказывается, я тупанул и в металле прикрутил транзюк на радиатор,быстро косяк исправил.Спешка-мать её.Обратно включил-всё заработало,услышал еле заметный писк,загорелся светодиод.
Я быстренько накинул акб в надежде на то,что не придётся дальше возиться.
Но,чуда не произошло. 2 часа з/у стояло с акб и мигало.Догадался,что уже нужно копать дальше.Снял плату и запустил на столе для измерений и произошло нечто-сгорел резистор во вторичке 120 Ом и накоротко стабилитрон, вздулся кондёр. Виною этому плохой контакт ,вернее,повреждение дорожки у 3904.Восстановил, кондёр заменил,стабилитрон поставил,резистор поставил. Теперь з/у даёт 4,5 вольта на выходе. Я так понимаю,что все труды напрасны и хана микросхеме 07502233 ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 24.11.2022, 09:52 | Сообщение # 116
|
Администраторы
Anat78
Майор
- Сообщений:6381
- Репутация:49±
|
Проверить напряжение на стабилитроне и LM324
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
witasikizum
|
Дата: Четверг, 24.11.2022, 10:58 | Сообщение # 117
|
|
|
стабилитрон цел.кз нигде нет.lm 324 выпаял,нигде донора нет,нашёл только в меньшем корпусе,впаяю,отпишусь Добавлено (24.11.2022, 16:25)
---------------------------------------------
замена lm324 не дала никакого результата
|
|
|
|
|
|
pavsar2017
|
Дата: Четверг, 22.12.2022, 22:55 | Сообщение # 118
|
|
|
А на сколько сильно во время зарядки должен греться транзистор v6?
|
|
|
|
|
|
wozi2004
|
Дата: Четверг, 09.03.2023, 14:24 | Сообщение # 119
|
|
|
Здравствуйте, уважаемые. На первичке трансформатора 320в,на вторичке 0, при включении в сеть. Транс под замену?
|
|
|
|
|
|
Catana
|
Дата: Среда, 12.04.2023, 14:39 | Сообщение # 120
|
|
|
При напряжении 5,3 вольта на выходе. Мне помогло замена резистора r11, на нем было завышенное сопротивление. А должно быть 4.7Ом
|
|
|
|
|
