Схема зарядного Bosch AL1814 CV 1607502501-A ремонт
|
|
|
bvale
|
Дата: Четверг, 04.01.2024, 21:15 | Сообщение # 121
|
Пользователи
bvale
Рядовой
- Сообщений:11
- Репутация:0±
|
Часто диод пробит в выпрямителе входном. И 4148 на первичке
|
|
|
|
|
|
diman2005d
|
Дата: Среда, 10.01.2024, 13:39 | Сообщение # 122
|
|
|
такой же блок BOSCH AL1814. Без батареи на выходе-5,2в. При подключении батареи ничего не меняется. Оказался неисправен стаб(по схеме d8-15v) утечка 3ком.
|
|
|
|
|
|
poka_net
|
Дата: Вторник, 10.12.2024, 04:30 | Сообщение # 123
|
|
|
У кого тоже проблемы с запуском генерации на AL1814CV (например из-за обрыва сопротивлений 512к)
Выкладываю уровни напряжения на GATE полевика.
На вольтметре напряжение без установленной батареи.
На первой осциллограмме с установленной батареей, на второй - без батареи.
Блок бы залит водой. Заменены: предохранитель, полевик, биполярник на С1815, резисторы 30 и 3.6 ома, диод в выпрямителе, оптопара и восстановлен контакт трансформатора (первичная обмотка окислена водой ).
Самое печальное , что Электрон никогда не встретит свою "дырку"
Сообщение отредактировал poka_net - Вторник, 10.12.2024, 04:45 |
|
|
|
|
|
ra9uid857
|
Дата: Пятница, 21.02.2025, 18:55 | Сообщение # 124
|
|
|
Здравствуйте! Подскажите пожалуйста,на низкой стороне на кондёре 8,5 вольт есть.Светодиод горит.При подключении аккумулятора светодиод мигает,но не заряжается.. При подключении лампочки на кондёр 330 мкф(лампочка 150 миллиампер)напряжение падает до примерно 5 вольт.Может кто чего подскажет?
|
|
|
|
|
|
ra9uid857
|
Дата: Пятница, 21.02.2025, 19:20 | Сообщение # 125
|
|
|

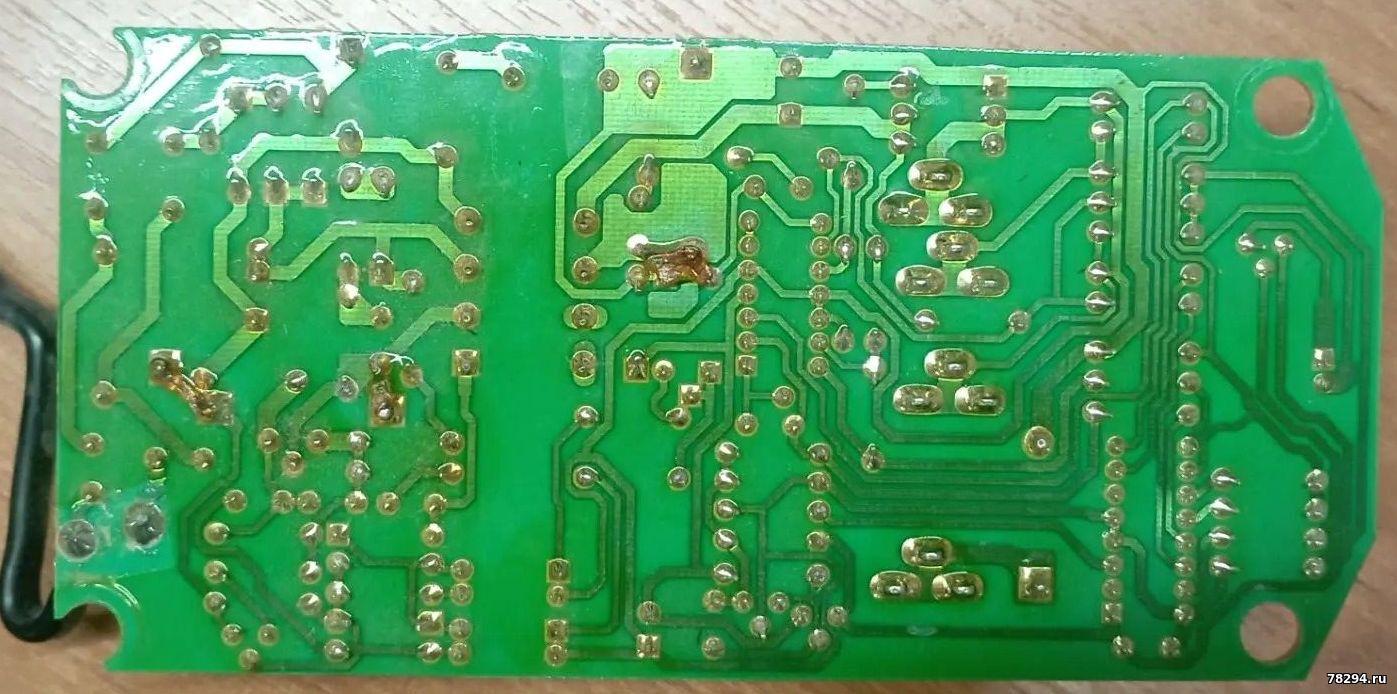

Нашел! Обрыв дорожки от истока ключа до резистора R5. Печатка конечно капец! ребята,прозванивайте внимательно дорожки от одного элемента к другому! Видимого обрыва нет,а не звонится,как у меня!
|
|
|
|
|
|
JIGA
|
Дата: Вторник, 12.08.2025, 21:46 | Сообщение # 126
|
|
|
Всем доброго времени! Хочу поделится небольшой хитростью- как косвенно проверить процессор зарядного устройства (дабы в пустую не тратить время на ремонт горячей части)
Для этого нам понадобится лабораторный блок питания и мультиметр.

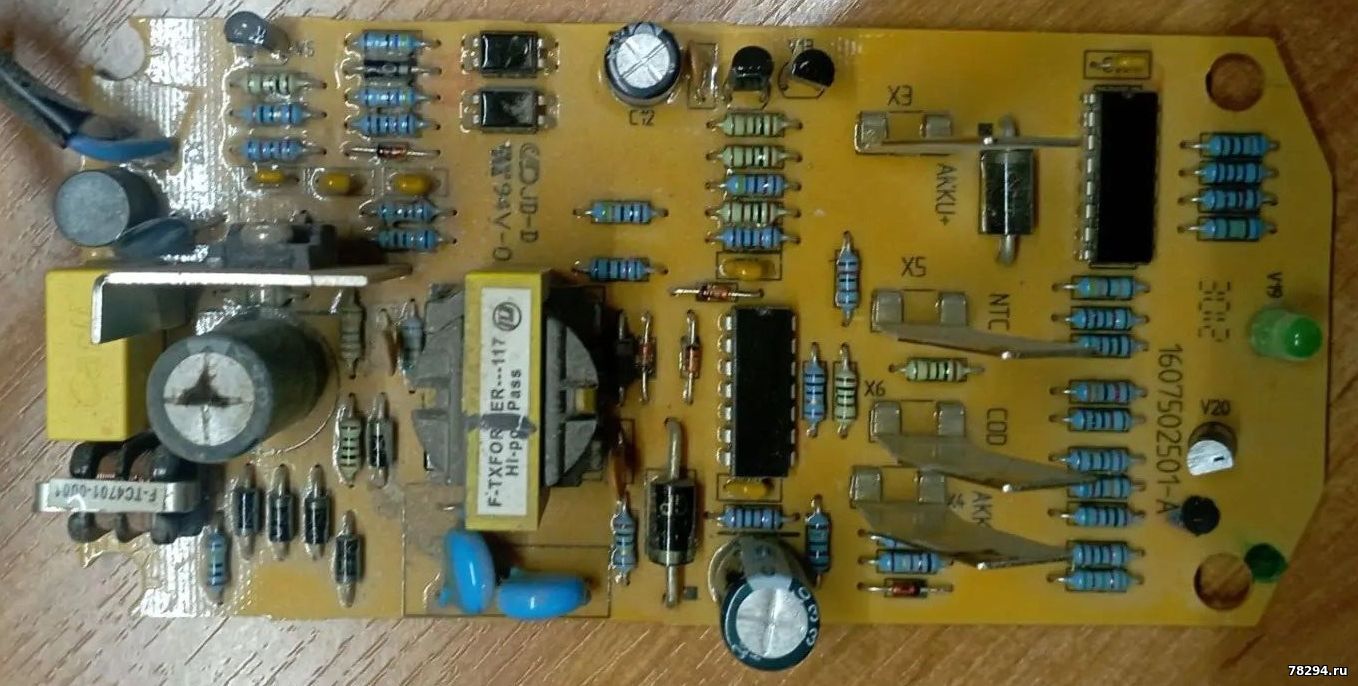

Подаём с лабораторного источника напряжение на выходной электролитический конденсатор 330мкФ*35В (C10 на плате), а мультиметр, в режиме измерения постоянного напряжения, подключаем к светодиоду нижней оптопары (U1 на плате). И поднимая напряжение с 0-ля Вольт на источнике, наблюдаем на показание вольтметра.
При исправном процессоре на светодиоде оптопары будет около 300мВ, но, когда напряжение на лабораторном источнике питания достигнет около 8,6В, то напряжение на оптопаре скачком установится 1,1В!
При неисправном процессоре напряжение на светодиоде оптопары начнет расти линейно, с увеличением напряжения на лабораторном источнике ( т.е. на выходе зарядного устройства будет заниженное напряжение и зарядка аккумулятора осуществляться не будет).
Это, конечно, не 100% гарантия выхода из строя микропроцессора ( возможны проблемы с lm324, холодной пайкой и т.д.), но быстро проверить выходную часть зарядного помогает, дабы зря не восстанавливать силовую часть. Надеюсь, все понятно изъяснил!
|
|
|
|
|
