Переделка зарядного MAKITA DC18RC (без T или S) схема
Anat78 Дата: Понедельник, 14.01.2019, 10:33 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Переделка зарядного MAKITA DC18RC (без T или S) со 110 вольт на 220 вольт. Схема MAKITA DC18RC (на 2 странице)
На самом деле производитель T — Tamura Модель зарядного MAKITA DC18RC T

Инструкция  MAKITA DC18RC https://www.manualslib.com/products/Makita-Dc18rc-3795916.html

Ток заряда батарей 9А
Потребляемая мощность от сети 240ватт

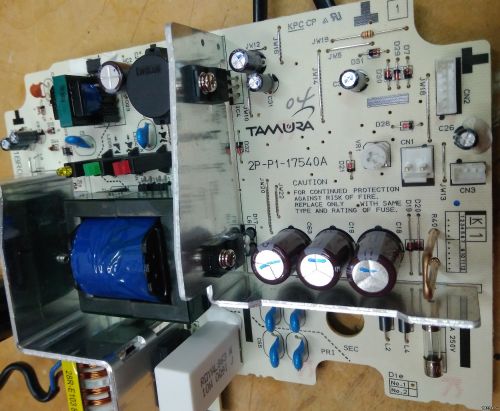

Переделывается аналогично MAKITA DC18RC T

Шильдик на зарядном:



R87 - 100 Om R26 - 390 Kom
makita DC18RC S, R107 - маркировка 104, R108 - маркировка 682. Q101 маркировка LF просто, он такой же как и Q102

Для переделки нам понадобится купить следующие запчасти:

— электролитический конденсатор  220mkF 400V(450V) http://ali.pub/3v80e8
— конденсатор входной фильтрующий (на плате синий) покупаем на 630 вольт 1мкФ http://ali.pub/3wu03o

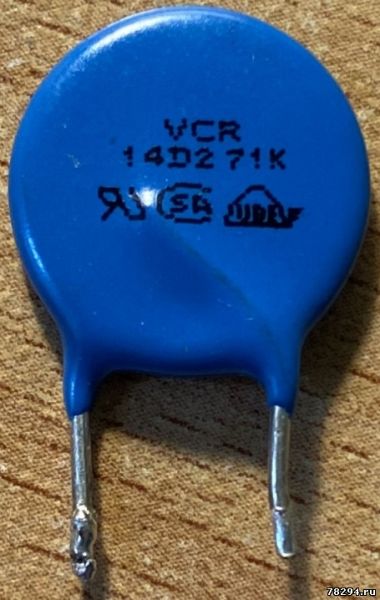

— варистор B72210-S 271-K101 (S10K275), 275 В, 43 Дж  http://ali.pub/3v7wtw
— предохранитель —  3A / 250V http://ali.pub/3wu0xt
— шнур с евровилкой или просто евровилку для замены американской вилки. Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9

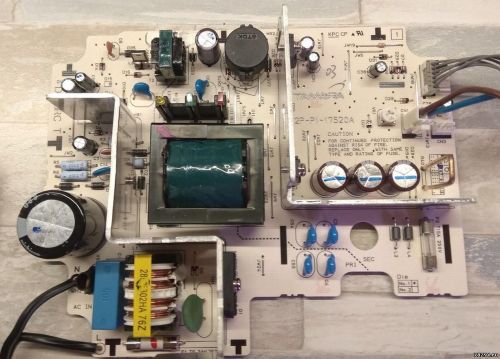

Вскрываем зарядное устройство
И первым делом проверяем силовой транзистор, должен стоять 18NM60N, его можно не менять (но желательно заменить конечно на 2SK3679 http://ali.pub/4uambt ).
Доступно только для пользователей

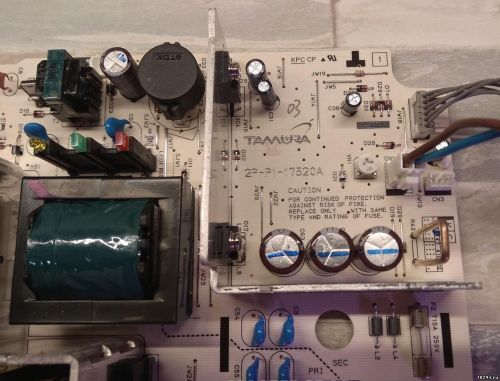

Вынимаем плату и меняем детали, обязательно соблюдаем полярность при установке нового электролитического конденсатора.
Меняем шнур полностью или только вилку

Собираем зарядное устройство в обратном порядке на забываем вставить все разъемы обратно.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.

Так же можно очень легко уменьшить ток заряда, что рекомендую при заряды аккумуляторов емкостью 1,5ач и китайских поделок
Просто подточив шунт R40 можно уменьшить ток заряда
На фото уменьшено только до 8а:

Доступно только для пользователей
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 08.02.2019, 14:05 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Еще фото зарядного очень большого разрешения:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Среда, 24.04.2019, 22:11 | Сообщение # 3

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

У меня зарядное с такой же маркировкой, но корпус другой... На плате "TAMURA".
А на 330mkF 400V(450V) електролит подойдет?
Зачем конденсатор входной фильтрующий (на плате синий) покупаем на 630 вольт 1мкФ еси там уже заложен ~310V? wacko Он от высоковольтного скачка может бахнуть?
Варистор 14D431K, я так понимаю, тож годиться?
Силовой транзистор 2SK3699 можно ставить?

Раньше токо кондьор, да варистор менялись - роботало...
Anat78 Дата: Четверг, 25.04.2019, 01:54 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата igor_160788 ()
А на 330mkF 400V(450V) електролит подойдет?

да конечно
Цитата igor_160788 ()
Зачем конденсатор входной фильтрующий (на плате синий) покупаем на 630 вольт 1мкФ еси там уже заложен ~310V? wacko Он от высоковольтного скачка может бахнуть?

да именно уже были случаи - пробивает
Цитата igor_160788 ()
Варистор 14D431K, я так понимаю, тож годиться?

Хороший выбор
Цитата igor_160788 ()
Силовой транзистор 2SK3699 можно ставить?

до 900 вольт поэтому самое то
Цитата igor_160788 ()
Раньше токо кондьор, да варистор менялись - роботало...

Причина в надежности, если надо чтобы все долго и надежно работало надо менять все что может бахнуть smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Четверг, 25.04.2019, 14:47 | Сообщение # 5

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

Силовой транзистор на моей плате стоит пока что на 500V K15A50D. А с ним схема тоже должна роботать или не?
При включении заряд на акум не идет... Вентилятор включаетсо ненадолго и мигают св.диод. красн. и зелен., то есть сигнализируя чо-то с акумом... С другим акумом тоже самое...


Сообщение отредактировал igor_160788 - Четверг, 25.04.2019, 14:51
Anat78 Дата: Четверг, 25.04.2019, 15:41 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата igor_160788 ()
на моей плате стоит пока что на 500V K15A50D

Как раз писали в понедельник по нему, не заменили и бахнуло почти сразу
Цитата igor_160788 ()
При включении заряд на акум не идет... Вентилятор включаетсо ненадолго и мигают св.диод. красн. и зелен., то есть сигнализируя чо-то с акумом... С другим акумом тоже самое...

Если эти батареи заряжаются на любом другом зарядном макита, то у вас заблокировалось зарядное, сейчас лежит такое зарядное и пока решения по снятию блокировки нет увы


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Четверг, 25.04.2019, 17:54 | Сообщение # 7

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

Єто что-то новое sad
Да вроде 15А50D рабочий, но ставить обратно его уже не намерен, раз такие дела...
Батареи заряжаются на других зарядках...
Может есть схема где-то?
А что там блокируется? Не расскажете?
Заменой компонента все решается Что менять-то? smile
Anat78 Дата: Пятница, 26.04.2019, 08:55 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Значит так же заблокировалось зарядное, как разблокировать пока нет решения, надо разбираться как появится время, сразу здесь выложу решение

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Суббота, 27.04.2019, 15:42 | Сообщение # 9

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

В наличии такая же зарядка с такой же проблемой.
Здесь обсуждался вопрос с блокировкой  https://www.forumhouse.ru/threads/43872/page-13
Там предположили, что блокировка осуществляется в самом аккумуляторе.
Буду рад поучаствовать в решении данной проблемы.



Сообщение отредактировал sergeisam - Суббота, 27.04.2019, 16:08
Anat78 Дата: Понедельник, 29.04.2019, 10:30 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Если бы зарядное не работало по причине батареи...
Но это не так, так как проверял и китайскими акб в которых просто отсутствует какая либо блокировка
Буду на неделе тогда разбираться и писать что получилось раз есть интерес smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Понедельник, 29.04.2019, 15:59 | Сообщение # 11

Пользователи

igor_160788

Рядовой

  • Сообщений:23
  • Репутация:0±

Не успев и моргнуть, как К3699 вылетел... wink Без АКБ.
Уступает по:
- Pd (W) - 2SK3699 (43W), K15A50D (50W), 2SK3679 (95W), 18NM60N (110W);
- Idm (A) - 2SK3699 (3,7A), 2SK3679 (9A), 18NM60N (8,4A).

По блокировке нужно копаться в мозгах зарядки - снять дамп и копаться в коде памяти программы, работа которой завершилась аварийно... Менять на Китай плату (даже думать об этом страшно), если таковые имеются...
sergeisam Дата: Понедельник, 29.04.2019, 17:04 | Сообщение # 12

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

Цитата Anat78 ()
Но это не так, так как проверял и китайскими акб в которых просто отсутствует какая либо блокировка


На сегодня имею в наличии 4 (четыре) аккумулятора.
Три шт. оригинальных  и один китайский.
Из этого количества, при попытке зарядки, два оригинальных  сразу же выдают аварию (моргают красный и зелёный индикаторы, а также раздаётся прерывистый звуковой сигнал). Эти два аккумулятора были разряжены до нуля. Один из них я "толкнул" с помощью лабораторного блока питания. На нём, сейчас, присутствует 15...16 Вольт. Другой - не трогал, т.е. у него на выходе 0 (ноль) вольт
А ещё один оригинальный и китайский начинают принимать зарядку, но через 10...15 секунд зарядка  начинает показывать аварию с тем же звуковым сигналом.


Сообщение отредактировал sergeisam - Понедельник, 29.04.2019, 17:06
Anat78 Дата: Вторник, 30.04.2019, 08:53 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Да у макиты контроллер сразу как напряжение на любом элементе упало ниже 2в сразу блокирует батарею
и помогает только замена контроллера


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Вторник, 30.04.2019, 09:57 | Сообщение # 14

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

Цитата Anat78 ()
помогает только замена контролера


В батарее, который находится ?

А те аккумуляторы, которые через время переводят зарядку в аварийный режим ? Или тут виновато зарядное устройство ?


Сообщение отредактировал sergeisam - Вторник, 30.04.2019, 09:58
Anat78 Дата: Вторник, 30.04.2019, 13:23 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата sergeisam ()
В батарее, который находится ?

да
Цитата sergeisam ()
А те аккумуляторы, которые через время переводят зарядку в аварийный режим ? Или тут виновато зарядное устройство ?

да зарядное


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Вторник, 30.04.2019, 17:14 | Сообщение # 16

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

А есть опыт замены контроллера в батарее ?
И оно того стоит ?

В зарядном устройстве я криминала не обнаружил.  wink
Anat78 Дата: Среда, 01.05.2019, 12:21 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата sergeisam ()
А есть опыт замены контроллера в батарее ?

да уже менял много раз
Цитата sergeisam ()
И оно того стоит ?

других вариантов пока нет


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Среда, 01.05.2019, 15:43 | Сообщение # 18

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

Цитата Anat78 ()
менял много раз


Если не секрет, какой именно контроллер нужно заменить и где оный можно приобрести.

И второй вопрос. По поводу зарядного устройства. В каком именно месте искать причину срабатывания аварии после нескольких секунд заряда батареи.

Заранее благодарен.
Anat78 Дата: Пятница, 03.05.2019, 19:19 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата sergeisam ()
Если не секрет, какой именно контроллер нужно заменить и где оный можно приобрести.

меняется вся плата в батарее, продаются на алиэкспрессе
Цитата sergeisam ()
В каком именно месте искать причину срабатывания аварии после нескольких секунд заряда батареи.

пока сам думаю


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Суббота, 04.05.2019, 15:57 | Сообщение # 20

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

Цитата Anat78 ()
меняется вся плата в батарее


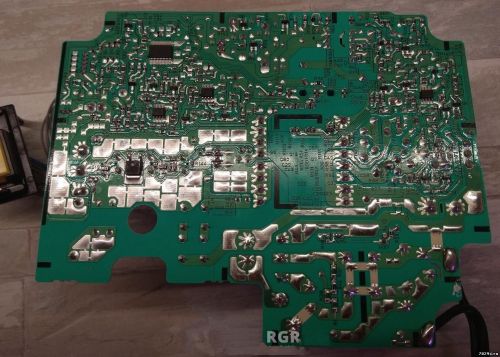

В имеющейся у меня батарее применена вот такая плата (см. фото), Этот контроллер отслеживает каждый аккумулятор батареи,  а на али предлагают другого типа платы. Можно такими менять ?






Сообщение отредактировал sergeisam - Суббота, 04.05.2019, 16:02
Anat78 Дата: Воскресенье, 05.05.2019, 04:20 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата sergeisam ()
В имеющейся у меня батарее применена вот такая плата

увы для 2 ач нет замены платы полноценной, удобно только с 3ач батареями, для 2 ач придется пилить посадочное место под нее


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Вторник, 07.05.2019, 15:41 | Сообщение # 22

Пользователи

sergeisam

Рядовой

  • Сообщений:35
  • Репутация:3±

Цитата Anat78 ()
для 2 ач придется пилить посадочное место под нее


Ага, понятно.
Anat78 Дата: Пятница, 14.06.2019, 04:05 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата sergeisam ()
По поводу зарядного устройства. В каком именно месте искать причину срабатывания аварии после нескольких секунд заряда батареи.


Причина оказалась очень простая - не работал блок питания основной просто.
Сначала были поменяны диод D3 (стоит диод F16VAN или F16VAD или F16V9D, F16V7N, F16VB6 в зависимости от модели и года) на диод 1А7 (или можно 1N4007 даже поставить), был в пробое, и мосфет К3679 (2SK3679-01MR).
Но проблема осталась, обнаружил сгоревший резюк R92 0,1 Ом 2W. Заменил.
Все заработало. Резистор помещен в термоусадку, поэтому визуально я его сразу не обнаружил.
Зарядка DC18RA на 220 изначально, не переделывалась с 110 на 220.
Тестирование батареи происходит от дежурного блока питания и после прохождения теста - запуск основного блока питания на зарядку

Доступно только для пользователей
У MAKITA DC18RC все тоже самое только проверить резисторы R5 и R6
А так же диоды D40 и D41


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.06.2019, 13:09 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

ШИМ в корпусе soic8 маркировка 1D14802 (6С14208 или даже 1d13913), но на самом деле это дата или серия, а вот название, это четыре цифры ниже, да они не похожи на название, и больше похожи на дату, но это именно название, просто не полное, к нему не хватает спереди букв, так почему то производители радиокомпонентов часто делают.

В зарядном Makita DC18RC S, в том что у меня 5642

Это и есть FA5642, все совпадает по ногам с докой. Это Контроллер Квази-резонансного ИП, один из линейки подобных от производителя Fuji Electric Co., Ltd. Это линейка FA5640/41/42/43/44/48 , а FA5573 из другой линейки FA5571/71A/72/73/74/5570/5671. В пределах линейки есть некоторые незначительные отличия, а между линейками отличия могут быть более глубоки.

Например, в нашем случае, назначение выводов всех выше перечисленных микросхем, из обеих линеек, одинаковое, но вот есть разница между линейками в обвязке микросхем дискретными компонентами в типовых схемах включения. Внутри линейки микросхемы имеют отличия в параметрах и некотором функционале. Так что даже внутри линейки замена одну на другую может оказаться не корректной.

FA5642 из данной линейки одна единственная имеет ON threshold voltage=10v, у остальных это значение 14v. Так что замена в данном устройстве на другую из этой же линейки скорее всего будет не успешной.
Замена на другую из другой линейки, в данном случае, должна потребовать хотя бы не значительную переделку схемы обвязки внешними компонентами(это следует из документации на микросхемы обеих линеек)

Схема для Makita DC18RC FA5642 Datasheet:



https://datasheet4u.com/datasheet-pdf-file/816957/Fuji/FA5642/1

Если кто не знал:
Schottky Barrier Diodes (SBD)


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
uncle-ko Дата: Понедельник, 30.12.2019, 02:34 | Сообщение # 25

Пользователи

uncle-ko

Рядовой

  • Сообщений:2
  • Репутация:0±

Попался ровно такой зарядник, затруднения с тем, какие детали заменять. :( На схеме для другого зарядника (http://www.78294.ru/forum/6-8-1  , Sony?) помечены детали под замену. Хотелось бы понять, какие менять на Tamura. Все детали по спецификации куплены, осталось впаять. :)
Anat78 Дата: Понедельник, 30.12.2019, 08:14 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Цитата uncle-ko ()
Хотелось бы понять, какие менять на Tamura
менять эти детали:



и проверять этот транзистор:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
uncle-ko Дата: Воскресенье, 16.02.2020, 20:30 | Сообщение # 27

Пользователи

uncle-ko

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо большое! Перепаял зарядник со схемой Sony, всё получилось. Теперь на очереди этот.
maestro3133 Дата: Вторник, 21.04.2020, 16:20 | Сообщение # 28

Пользователи

maestro3133

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте  перепаял всё по схеме , включил в розетку работало вставил аккумулятор и через 3-4 секунды сгорел предохранитель тот который менял , не подскажите в чем проблема  ?
Anat78 Дата: Вторник, 21.04.2020, 20:19 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:5065
  • Репутация:34±
Anat78

Снова меняйте все и включайте на тест через лампу
Вероятнее всего купили поддельный варистор


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maest3133 Дата: Среда, 22.04.2020, 01:18 | Сообщение # 30

Пользователи

maest3133

Рядовой

  • Сообщений:2
  • Репутация:0±

Сам варистор не сгорел , вот такой варистор



Сообщение отредактировал maest3133 - Среда, 22.04.2020, 01:22
Форум » Электроинструмент » Переделка зарядных устройств из Америки на 220 вольт и ремонт » Зарядные Makita (Макита) » Переделка зарядного MAKITA DC18RC (без T или S) схема (+)
  • Страница 1 из 4
  • 1
  • 2
  • 3
  • 4
  • »
Поиск:
