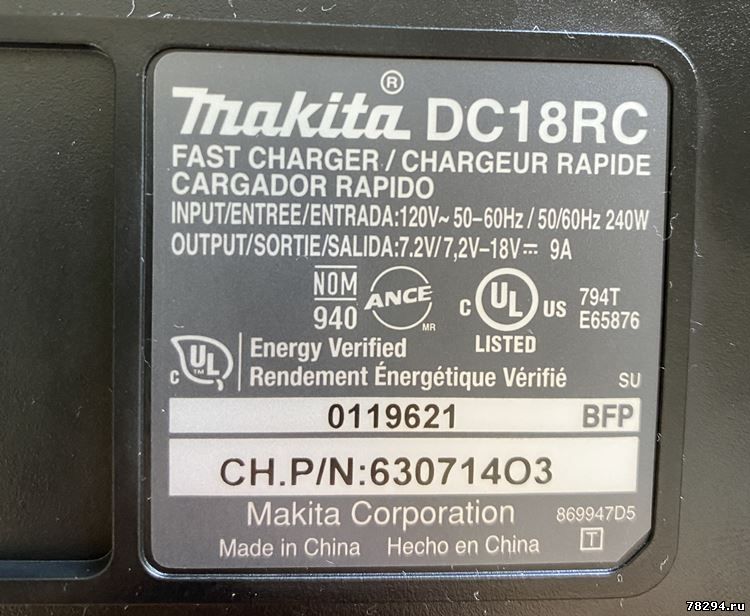

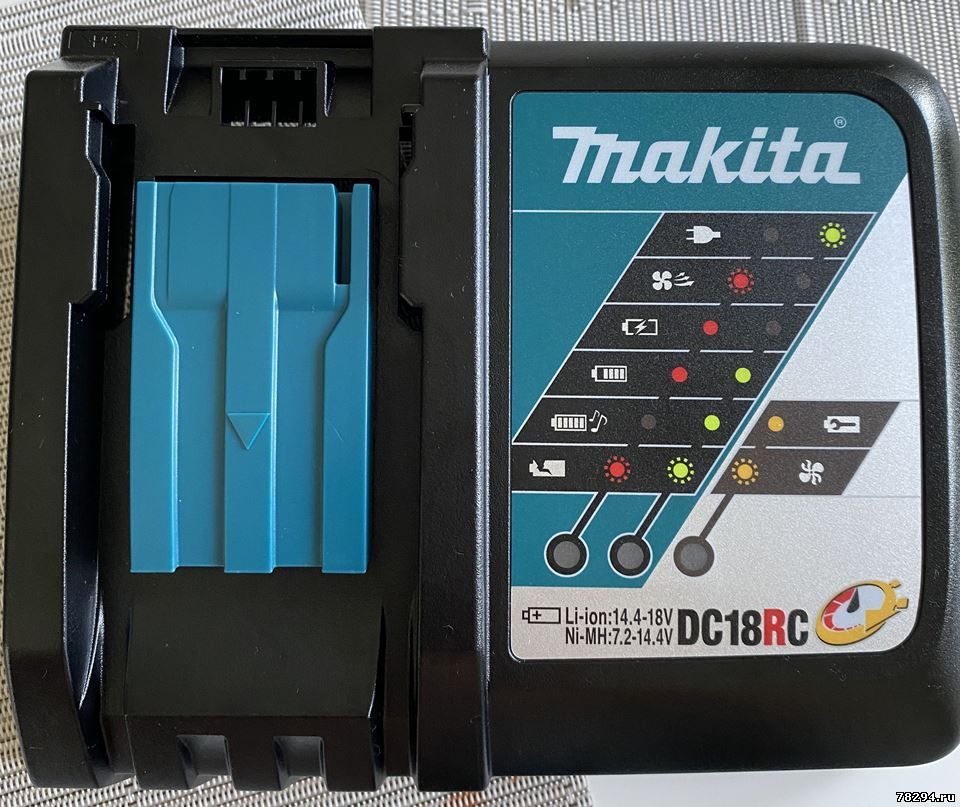

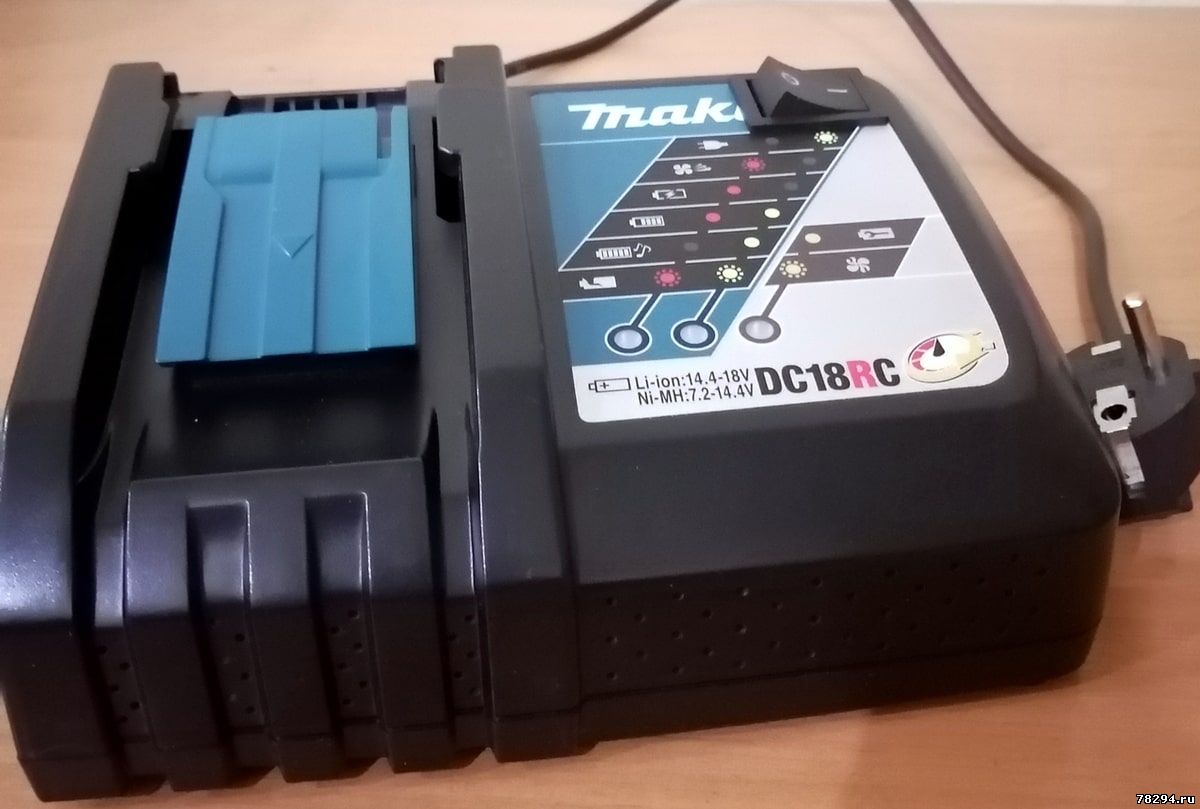

Переделка зарядного MAKITA DC18RC (без T или S) схема
zhekae29 Дата: Понедельник, 20.07.2020, 21:08 | Сообщение # 41

Пользователи

zhekae29

Рядовой

  • Сообщений:19
  • Репутация:0±

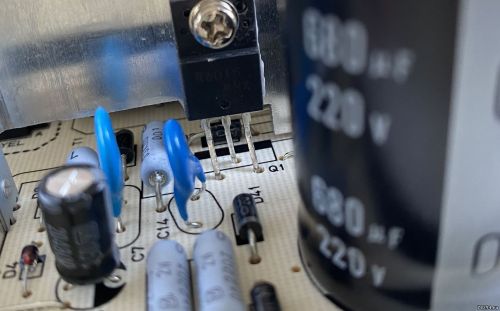

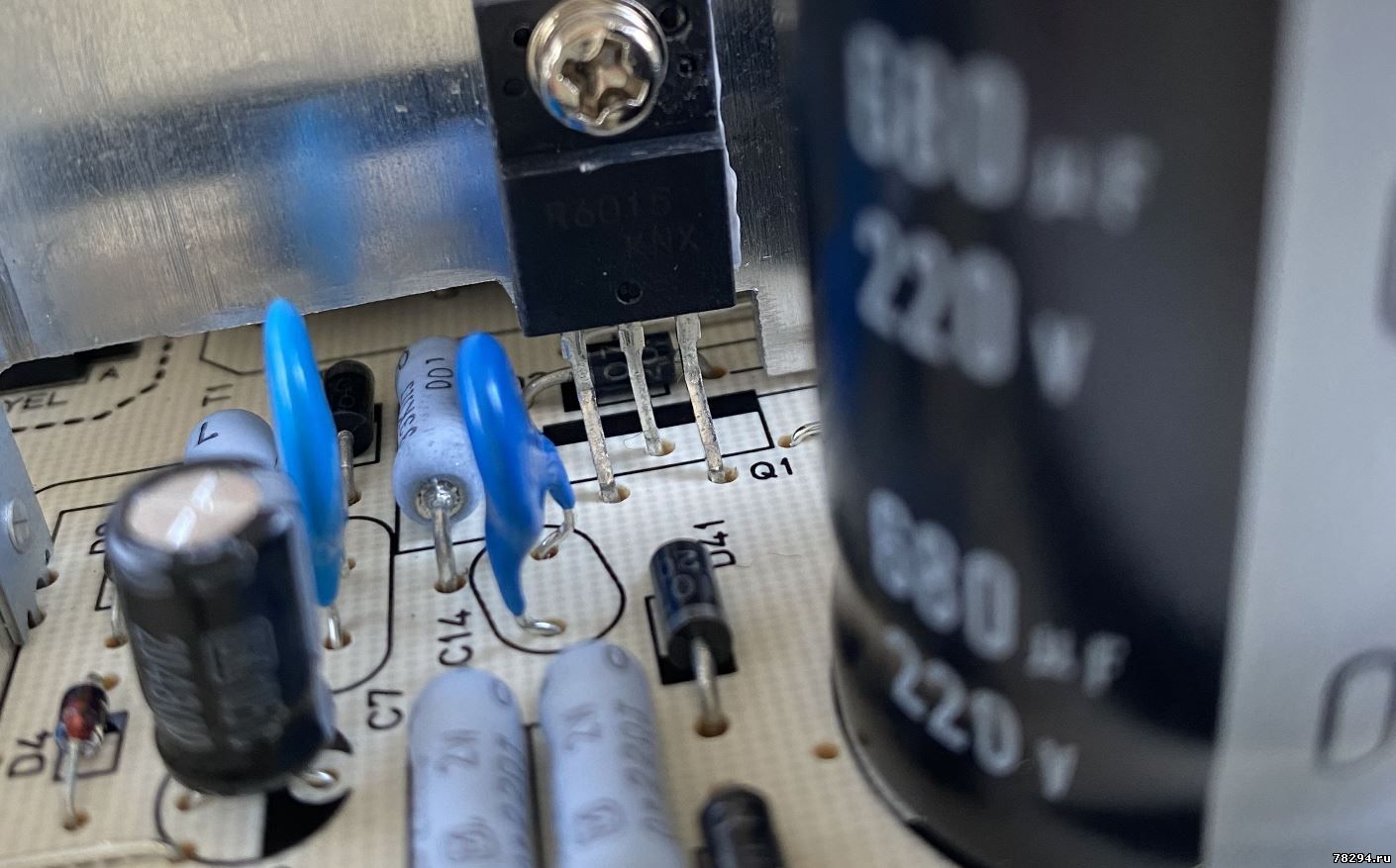

Cгорела переделанная зарядка DC18RC без букв, свежего выпуска. Вылетел полевик 3679 и диоды 40 и 41. Резисторы R5 и R6 в порядке. Всё заменил, теперь при включении аккумуляторов на зарядку через несколько секунд начинают мигать красный и зеленый диоды. Я так понимаю, что-то еще сгорело в высоковольтной части. Подскажите пожалуйста, что проверять в первую очередь?

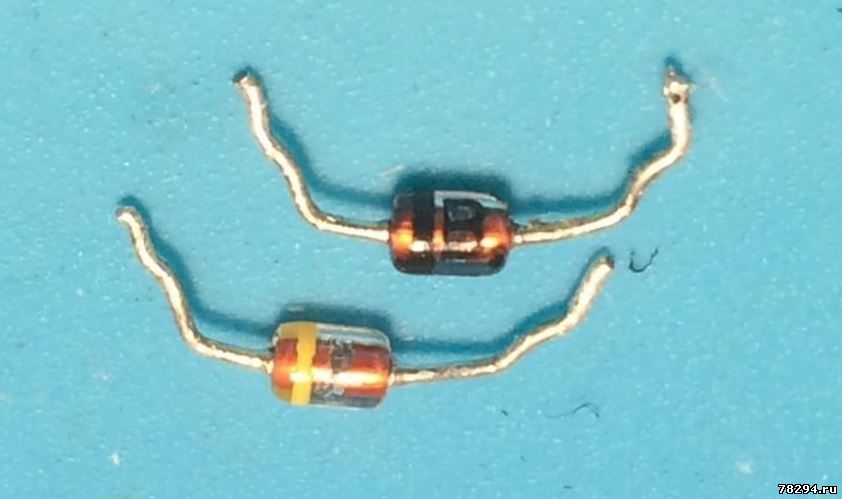

В общем, сам разобрался. Помер один из стабилитронов D4, поменял - заработало.

Подскажите плиз, есть ли какая-то опробованная альтернатива мосфетам 2SK3679 в этой зарядке без букв? Слишком уж сильно эти 3679 греются. Пробовал ставить 18NM60N с али, под нагрузкой вылетают практически сразу.
ljoscha2008 Дата: Воскресенье, 22.11.2020, 22:48 | Сообщение # 42

Пользователи

ljoscha2008

Рядовой

  • Сообщений:1
  • Репутация:0±

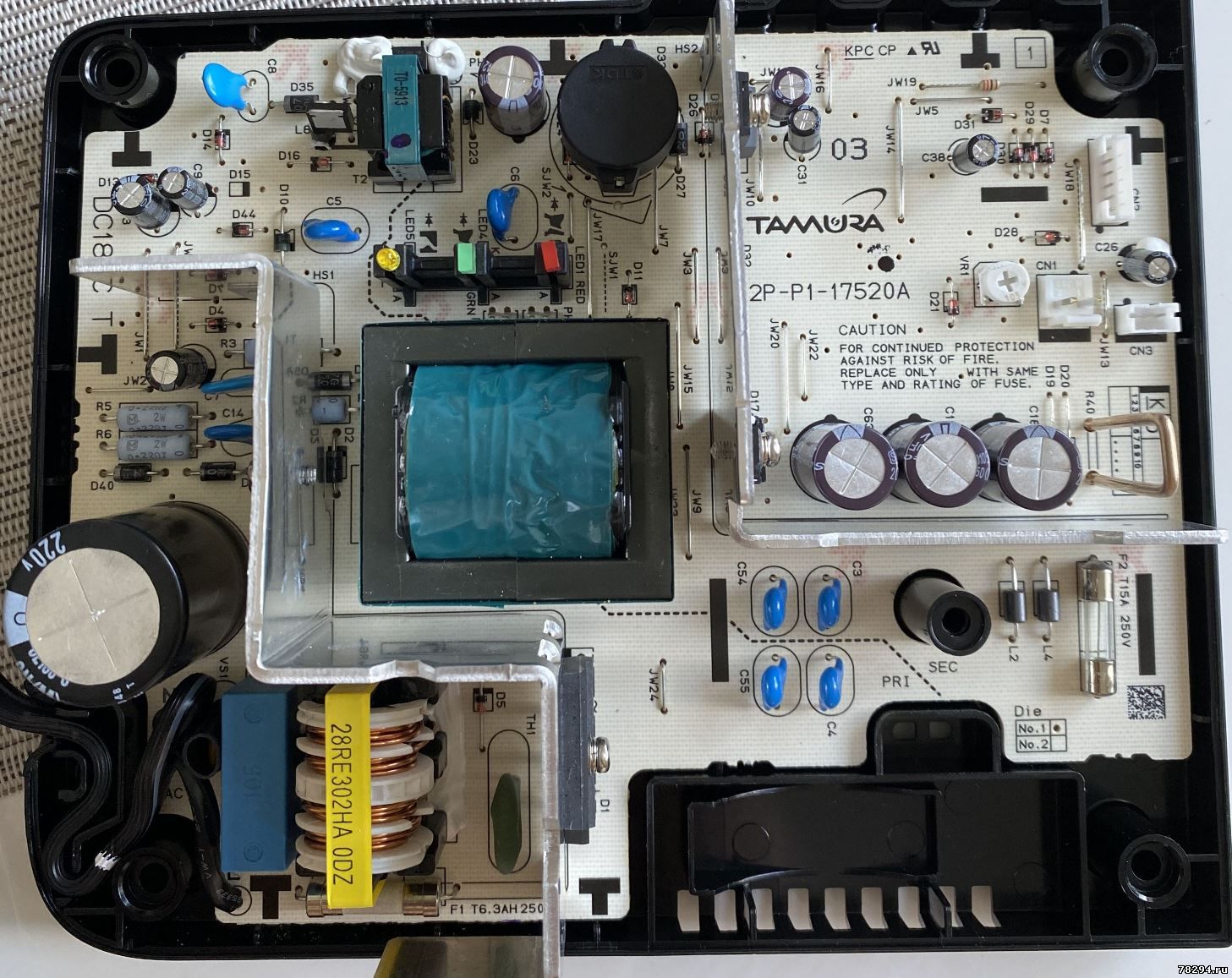

Добрый день. Пожалуйста подскажите, в зарядном DC18RC, элементы D17 это силовой диод, а IC4 это стабилизатор на 5вольт? Просто их кто-то выдрал с платы, хочу восстановить. Искал по фото не могу найти и схему тоже. Заранее спасибо.

Добавлено (22.11.2020, 23:04)
---------------------------------------------
Кстати у меня стоит на DC18RC транзистор 09n90e.

sergeisam Дата: Вторник, 24.11.2020, 22:42 | Сообщение # 43

Пользователи

sergeisam

Рядовой

  • Сообщений:18
  • Репутация:3±

Цитата ljoscha2008 ()
подскажите, в зарядном DC18RC, элементы D17 это силовой диод, а IC4 это стабилизатор на 5вольт?

Воть

...


Сообщение отредактировал sergeisam - Вторник, 24.11.2020, 22:58
kai50505 Дата: Среда, 16.12.2020, 12:27 | Сообщение # 44

Пользователи

kai50505

Рядовой

  • Сообщений:20
  • Репутация:0±

Сильно греется низ корпуса MAKITA DC18RC, хотелось-бы снизить ток зарядного с 9А до 3-4А. Если заменить штатный шунт на   этот 20mR ( http://ali.pub/5e6irm ) это даст желаемое  снижение тока?
Anat78 Дата: Среда, 16.12.2020, 14:24 | Сообщение # 45

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Просто подпилите шунт - это уменьшит ток заряда
Из китая ждать долго smile



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Среда, 16.12.2020, 19:20 | Сообщение # 46

Пользователи

kai50505

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата Anat78 ()
Из китая ждать долго

Спасибо, понятно, но родной пока жалко пилить. А шунты  заказаны ранее (и уже на подходе), поэтому хотел прикинуть\уточнить что получу от этого 20mR.
А у R40 какой номинал - сколько  mR ?
Anat78 Дата: Среда, 16.12.2020, 19:26 | Сообщение # 47

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Я не знаю какой именно у вас(отличаются по версиям), замерьте мостом просто сопротивление родного

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kai50505 Дата: Пятница, 18.12.2020, 20:47 | Сообщение # 48

Пользователи

kai50505

Рядовой

  • Сообщений:20
  • Репутация:0±

Цитата Anat78 ()
Я не знаю какой именно у вас(отличаются по версиям), заметьте мостом просто сопротивление родного
    Замерил R40 - 0,0098 ом, можно в схеме указать 10 mR .
Если у DC18RC линейная , то от нового шунта 20mR получу 4,5 А.
kai50505 Дата: Воскресенье, 03.01.2021, 20:39 | Сообщение # 49

Пользователи

kai50505

Рядовой

  • Сообщений:20
  • Репутация:0±

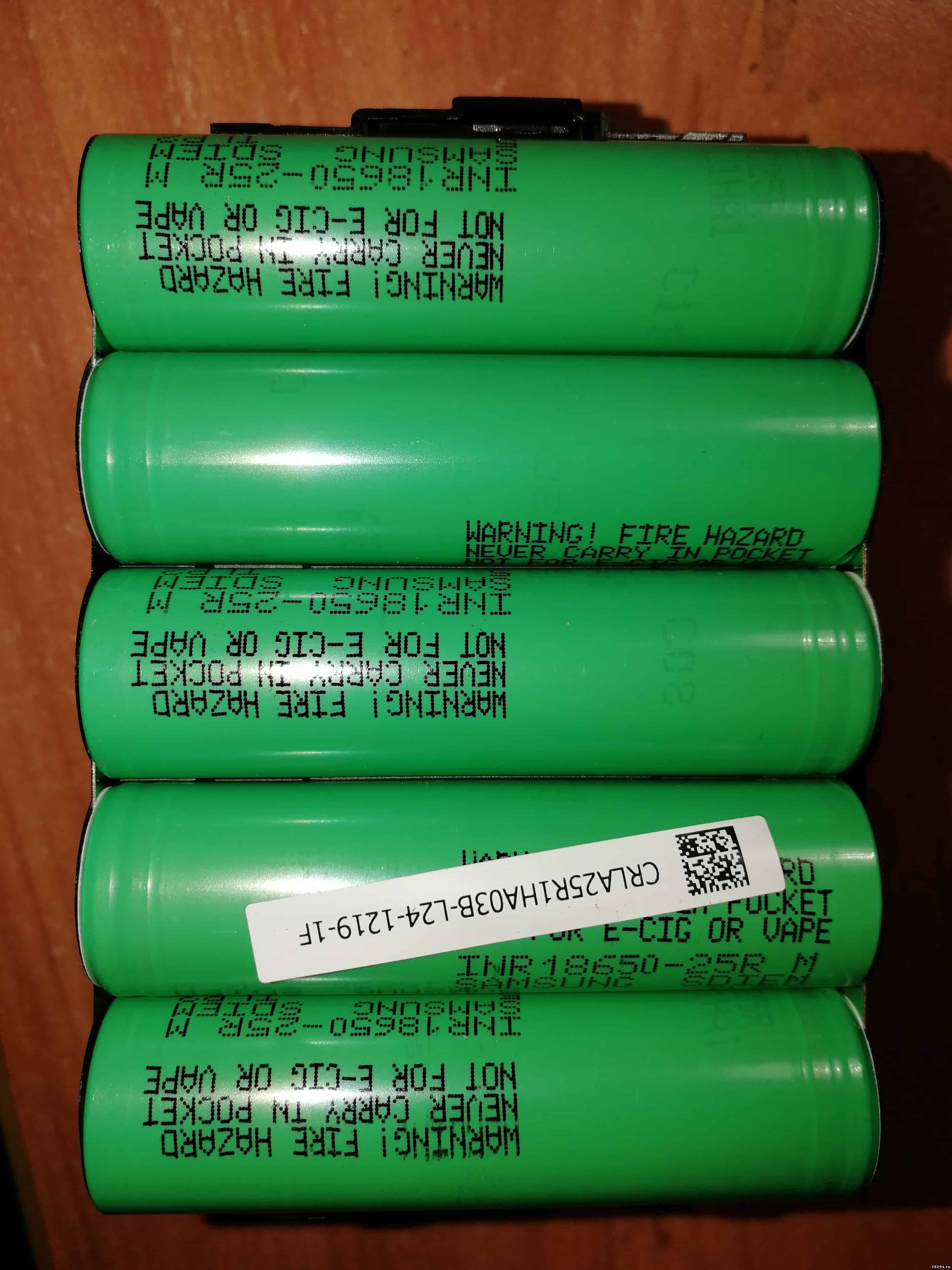

Заменил R40 на 20mR, теперь  DC18RC  будет в щадящем режиме работать (+китайские аккумуляторы).
Время заряда аккумуляторов с этим шунтом увеличилась ровно в два раза.

vornik1 Дата: Вторник, 12.01.2021, 17:48 | Сообщение # 50

Пользователи

vornik1

Рядовой

  • Сообщений:2
  • Репутация:0±

Добрый день. у меня произошла беда! После переделки ЗУ работало стабильно. После трех дней работы произошел маленький БУМ! - Сгорел F1-предохранитель, D40, 41-FR107G, D4-mj27b( если не ошибаюсь это стабилитрон на 27В, транзистор Q1 был установлен 20N60C и вздулся конденсатор-С2.
Ток не уменьшал! Это может быть причиной?
zhekae29 Дата: Среда, 13.01.2021, 01:44 | Сообщение # 51

Пользователи

zhekae29

Рядовой

  • Сообщений:19
  • Репутация:0±

Причина в том, что это зарядное по-нормальному без перемотки трансформатора не переделывается.
Можно конечно ставить 3679 мосфеты которые тут советуют, но это колхоз по сути. Греются они безбожно, при зарядке 5 А\ч батареи радиатор раскаляется до 115 градусов.
Anat78 Дата: Среда, 13.01.2021, 04:01 | Сообщение # 52

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Чтобы безбожно не грелось можно снизить ток заряда smile

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igor_160788 Дата: Воскресенье, 31.01.2021, 08:06 | Сообщение # 53

Пользователи

igor_160788

Рядовой

  • Сообщений:20
  • Репутация:0±

Видео ответ на вопрос, как изменить мелодию на зарядном устройстве Makita.
Для тех кто не читает документации. tongue

sergejn4 Дата: Вторник, 02.03.2021, 19:21 | Сообщение # 54

Пользователи

sergejn4

Рядовой

  • Сообщений:5
  • Репутация:0±

При подключении аккумулятора к зарядке начинают мигать поочереди красный и зелёный индикатор и пищит, в чем может быть проблема?
Anat78 Дата: Среда, 03.03.2021, 00:46 | Сообщение # 55

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

сообщение №23

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergejn4 Дата: Пятница, 05.03.2021, 18:19 | Сообщение # 56

Пользователи

sergejn4

Рядовой

  • Сообщений:5
  • Репутация:0±

Там плата другая.
igorbil633 Дата: Среда, 17.03.2021, 17:54 | Сообщение # 57

Пользователи

igorbil633

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день!  А кто знает, зачем подстроечник VR1 на плате? Что он регулирует? Он стоит явно по низкой стороне. Спасибо.
Anat78 Дата: Среда, 17.03.2021, 18:07 | Сообщение # 58

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

термозащита

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
igorbil633 Дата: Среда, 17.03.2021, 18:38 | Сообщение # 59

Пользователи

igorbil633

Рядовой

  • Сообщений:3
  • Репутация:0±

Значит очень "продвинутая" зарядка у MAKITA, если еще и термозащита регулируемая.
---------------------------------------------

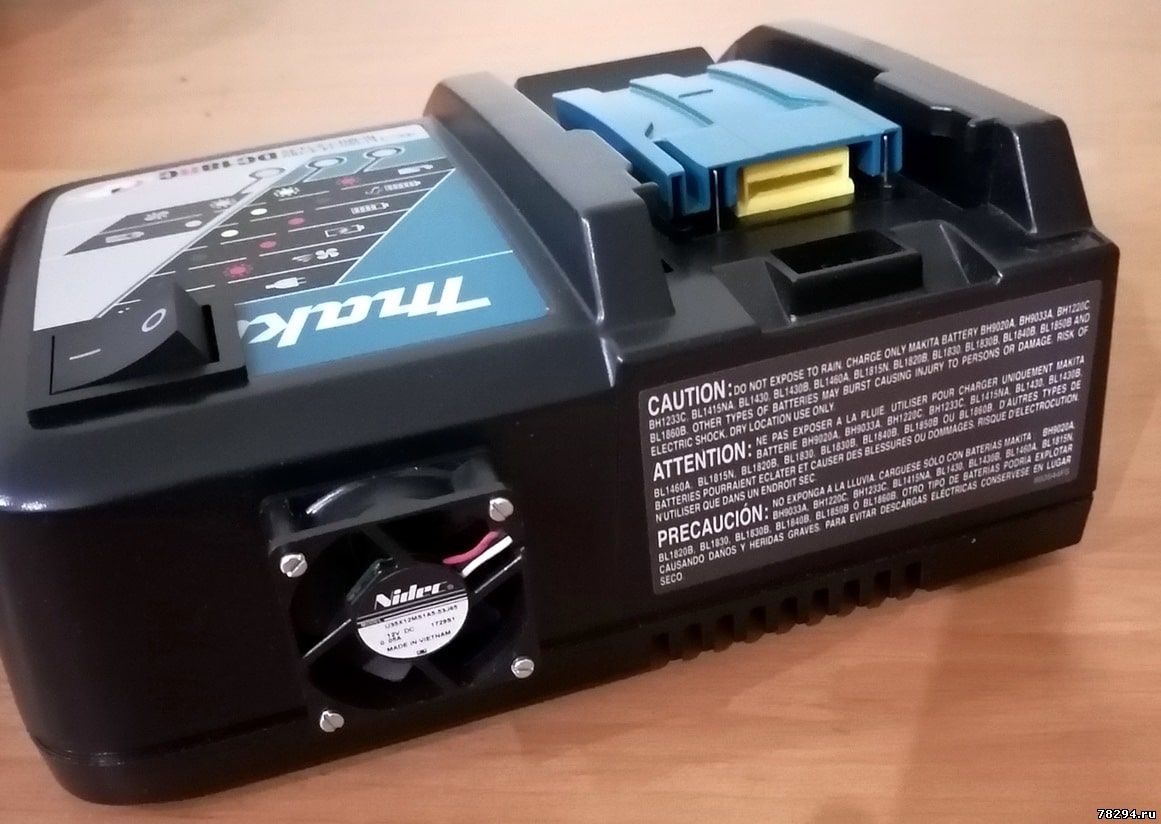

Если кому интересно, поделюсь своим опытом. Переделал американский DC18RC по стандартной схеме: замена электролита, варистора, транзистора. Все сразу заработало. Смущало 2 момента: нагрев радиаторов и большой ток заряда 9А. У меня акки 2.0 для пылесоса. Ток заряда уменьшил до 2А подбирая шунт (использовал нихромовую проволку). А вот со снижением температуры радиаторов пришлось повозиться. Сначала "дорастил" родные радиаторы путем установки на них отдельных пластин и частей от других радиаторов через термопасту. Таким образом площадь была увеличена на 40-60%. Температура при этом снизилась, но все равно, по моему мнению была высокой. Поэтому, установил отдельный 3-х проводный вентилятор 30х30 на заднюю стенку http://ali.pub/5nkcj6 и запитал его от разъема родного вентилятора. Родной выбросил. Теперь все хорошо. Рекомендую сразу ставить вентилятор, а родные радиаторы не трогать.
zhekae29 Дата: Вторник, 23.03.2021, 21:35 | Сообщение # 60

Пользователи

zhekae29

Рядовой

  • Сообщений:19
  • Репутация:0±

Цитата igorbil633 ()
Поэтому, установил отдельный 3-х проводный вентилятор 30х30 на заднюю стенку http://ali.pub/5nkcj6 и запитал его от разъема родного вентилятора. Родной выбросил. Теперь все хорошо. Рекомендую сразу ставить вентилятор, а родные радиаторы не трогать.
Можно фото того что получиось?
