Переделка зарядного MAKITA DC18RC (без T или S) схема
Anat78 Дата: Воскресенье, 05.05.2019, 04:20 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата sergeisam ()

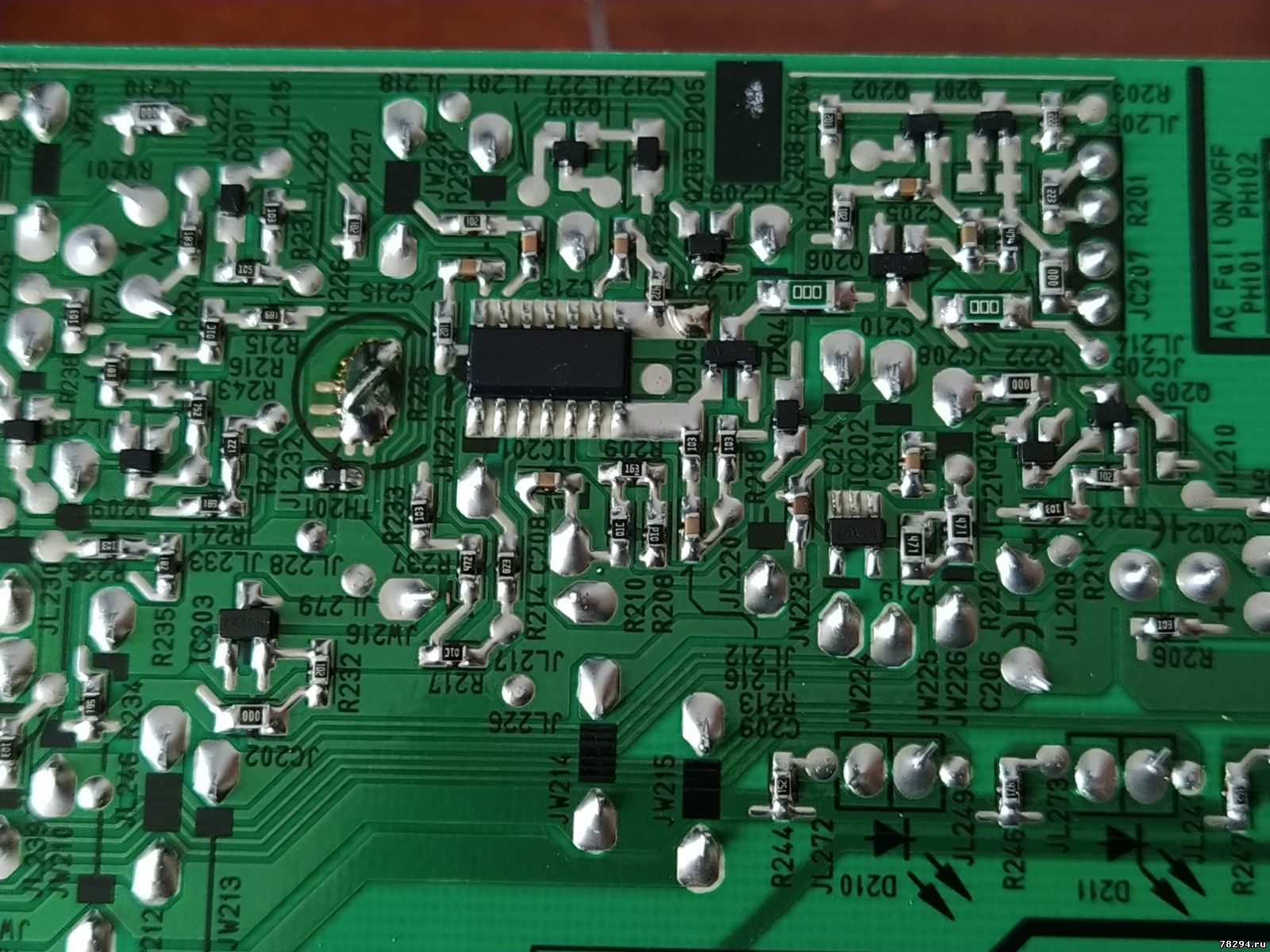

В имеющейся у меня батарее применена вот такая плата

увы для 2 ач нет замены платы полноценной, удобно только с 3ач батареями, для 2 ач придется пилить посадочное место под нее


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
sergeisam Дата: Вторник, 07.05.2019, 15:41 | Сообщение # 22

Пользователи

sergeisam

Рядовой

  • Сообщений:18
  • Репутация:3±

Цитата Anat78 ()
для 2 ач придется пилить посадочное место под нее


Ага, понятно.
Anat78 Дата: Пятница, 14.06.2019, 04:05 | Сообщение # 23

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата sergeisam ()

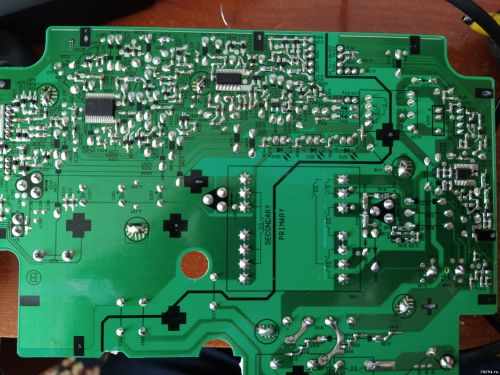

По поводу зарядного устройства. В каком именно месте искать причину срабатывания аварии после нескольких секунд заряда батареи.


Причина оказалась очень простая - не работал блок питания основной просто.

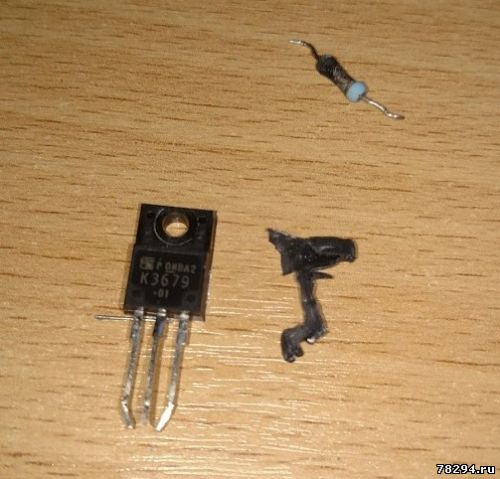

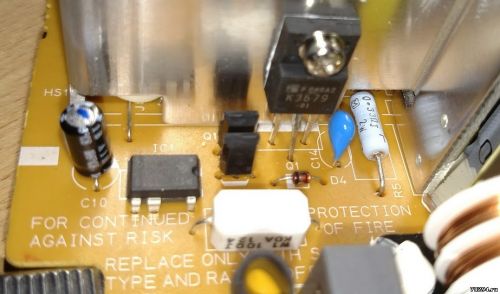

Сначала были поменяны диод D3 (стоит диод F16VAN или F16VAD или F16V9D, F16V7N, F16VB6 в зависимости от модели и года) на диод 1А7 (или можно 1N4007 даже поставить), был в пробое, и мосфет К3679 (2SK3679-01MR).

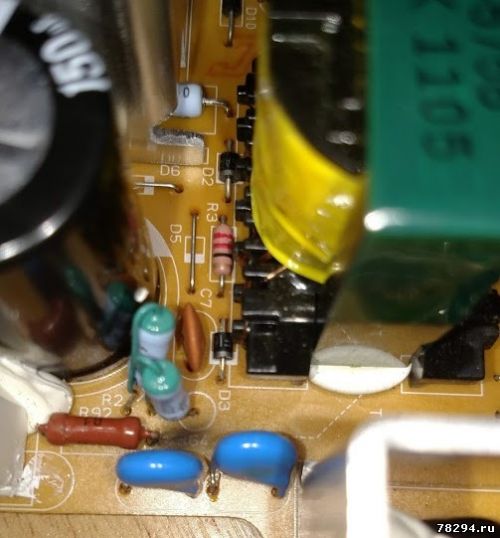

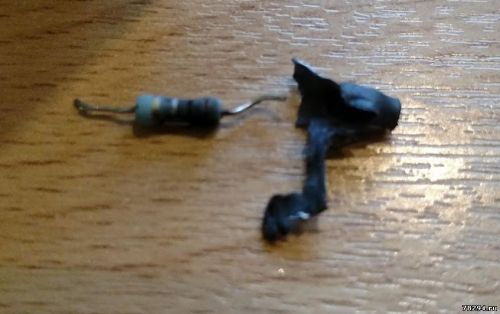

Но проблема осталась, обнаружил сгоревший резюк R92 0,1 Ом 2W. Заменил.
Все заработало. Резистор помещен в термоусадку, поэтому визуально я его сразу не обнаружил.

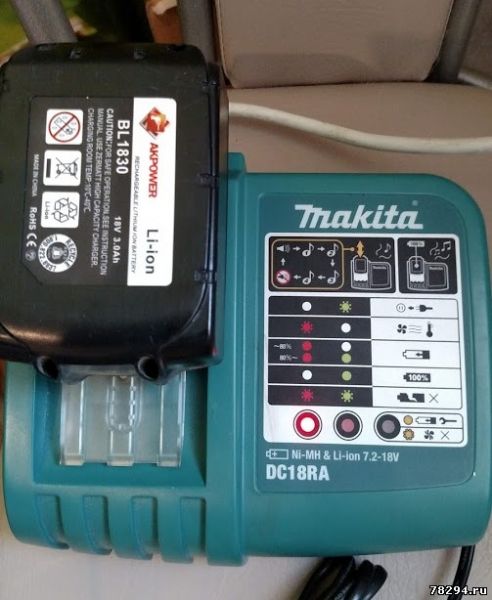

Зарядка DC18RA на 220 изначально, не переделывалась с 110 на 220.
Тестирование батареи происходит от дежурного блока питания и после прохождения теста - запуск основного блока питания на зарядку

Доступно только для пользователей
У MAKITA DC18RC все тоже самое только проверить резисторы R5 и R6
А так же диоды D40 и D41


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.06.2019, 13:09 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

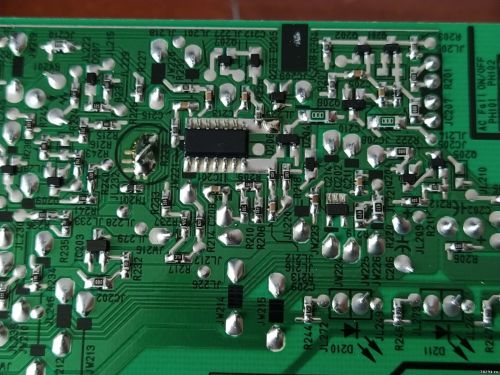

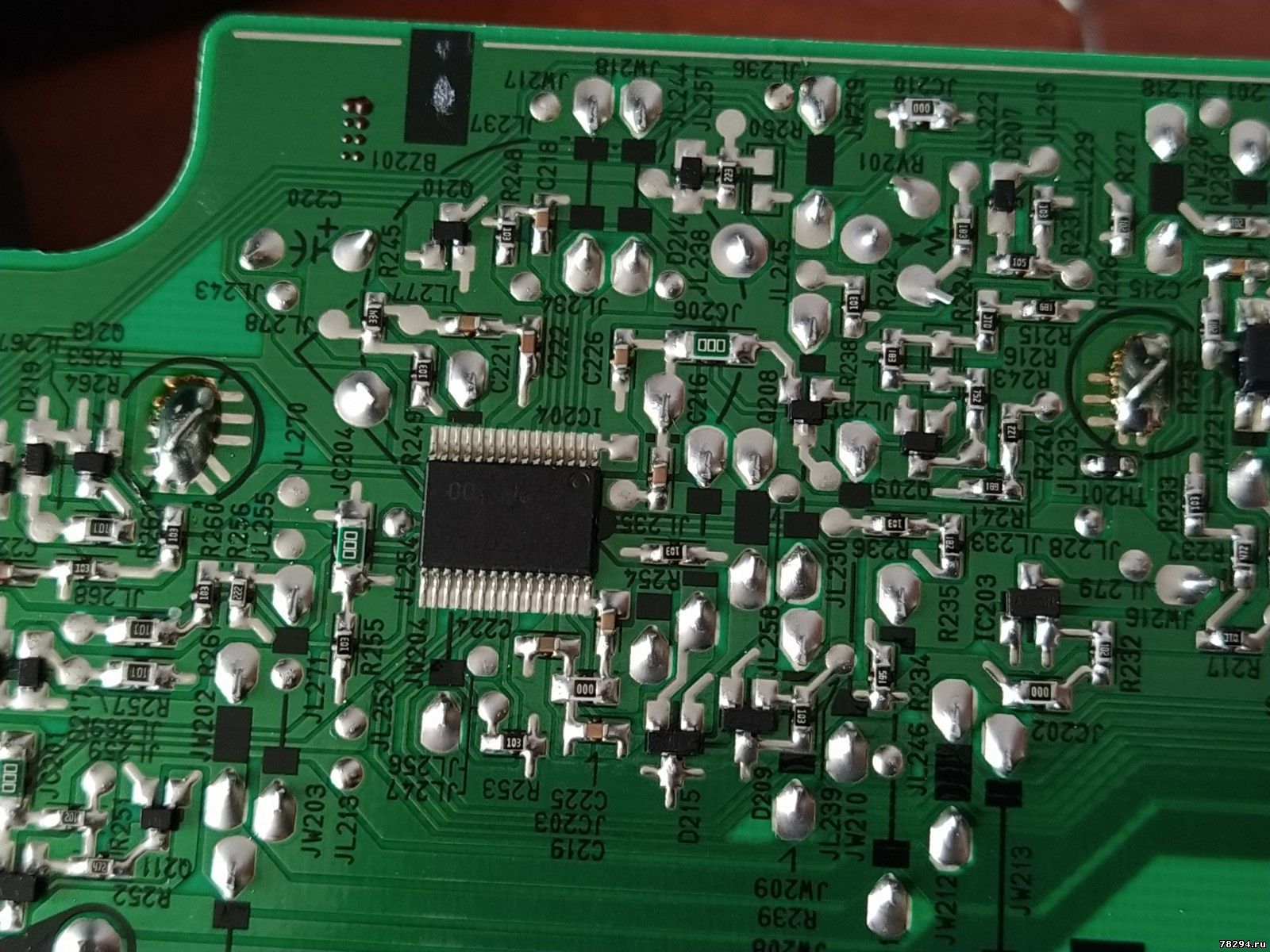

ШИМ в корпусе soic8 маркировка 1D14802 (6С14208 или даже 1d13913), но на самом деле это дата или серия, а вот название, это четыре цифры ниже, да они не похожи на название, и больше похожи на дату, но это именно название, просто не полное, к нему не хватает спереди букв, так почему то производители радиокомпонентов часто делают.

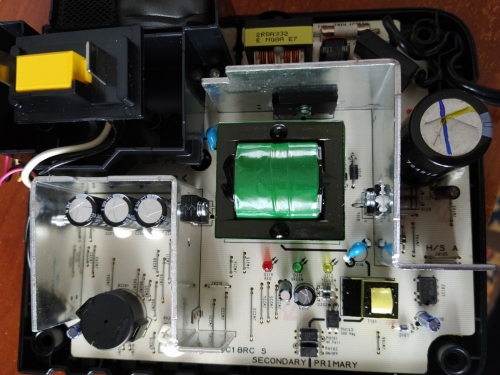

В зарядном Makita DC18RC S, в том что у меня 5642

Это и есть FA5642, все совпадает по ногам с докой. Это Контроллер Квази-резонансного ИП, один из линейки подобных от производителя Fuji Electric Co., Ltd. Это линейка FA5640/41/42/43/44/48 , а FA5573 из другой линейки FA5571/71A/72/73/74/5570/5671. В пределах линейки есть некоторые незначительные отличия, а между линейками отличия могут быть более глубоки.

Например, в нашем случае, назначение выводов всех выше перечисленных микросхем, из обеих линеек, одинаковое, но вот есть разница между линейками в обвязке микросхем дискретными компонентами в типовых схемах включения. Внутри линейки микросхемы имеют отличия в параметрах и некотором функционале. Так что даже внутри линейки замена одну на другую может оказаться не корректной.

FA5642 из данной линейки одна единственная имеет ON threshold voltage=10v, у остальных это значение 14v. Так что замена в данном устройстве на другую из этой же линейки скорее всего будет не успешной.
Замена на другую из другой линейки, в данном случае, должна потребовать хотя бы не значительную переделку схемы обвязки внешними компонентами(это следует из документации на микросхемы обеих линеек)

Схема для Makita DC18RC FA5642 Datasheet:



https://datasheet4u.com/datasheet-pdf-file/816957/Fuji/FA5642/1

Если кто не знал:

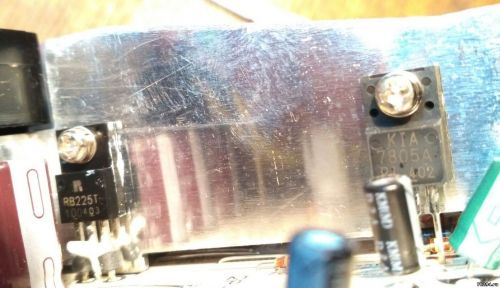

Schottky Barrier Diodes (SBD)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
uncle-ko Дата: Понедельник, 30.12.2019, 02:34 | Сообщение # 25

Пользователи

uncle-ko

Рядовой

  • Сообщений:2
  • Репутация:0±

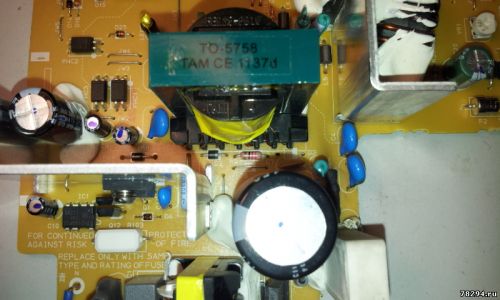

Попался ровно такой зарядник, затруднения с тем, какие детали заменять. :( На схеме для другого зарядника (http://www.78294.ru/forum/6-8-1  , Sony?) помечены детали под замену. Хотелось бы понять, какие менять на Tamura. Все детали по спецификации куплены, осталось впаять. :)
Anat78 Дата: Понедельник, 30.12.2019, 08:14 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата uncle-ko ()
Хотелось бы понять, какие менять на Tamura

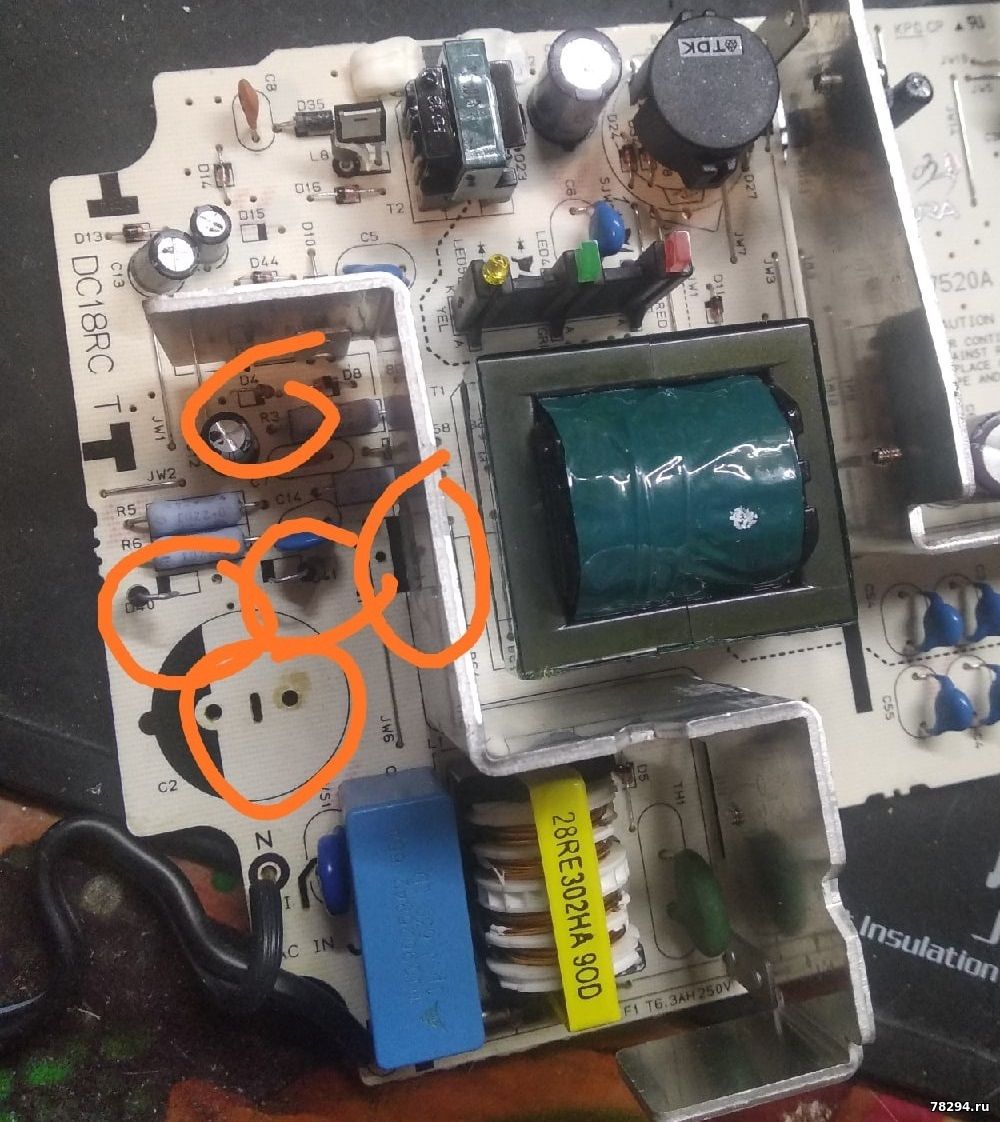

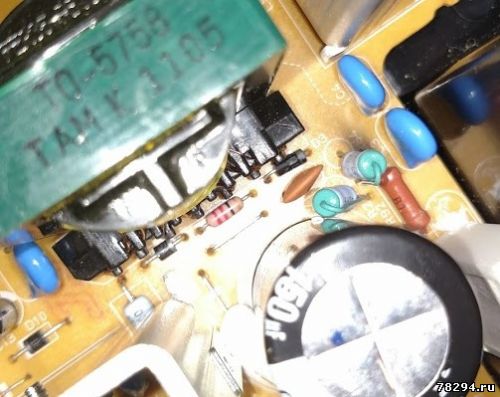

менять эти детали:



и проверять этот транзистор:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
uncle-ko Дата: Воскресенье, 16.02.2020, 20:30 | Сообщение # 27

Пользователи

uncle-ko

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо большое! Перепаял зарядник со схемой Sony, всё получилось. Теперь на очереди этот.
maestro3133 Дата: Вторник, 21.04.2020, 16:20 | Сообщение # 28

Пользователи

maestro3133

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте  перепаял всё по схеме , включил в розетку работало вставил аккумулятор и через 3-4 секунды сгорел предохранитель тот который менял , не подскажите в чем проблема  ?
Anat78 Дата: Вторник, 21.04.2020, 20:19 | Сообщение # 29

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Снова меняйте все и включайте на тест через лампу
Вероятнее всего купили поддельный варистор


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maest3133 Дата: Среда, 22.04.2020, 01:18 | Сообщение # 30

Пользователи

maest3133

Рядовой

  • Сообщений:2
  • Репутация:0±

Сам варистор не сгорел , вот такой варистор



Сообщение отредактировал maest3133 - Среда, 22.04.2020, 01:22
Anat78 Дата: Среда, 22.04.2020, 01:26 | Сообщение # 31

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

14D271K
Напряжение срабатывания среднеквадратичное, 175В

Вы купили не тот варистор
Этот может спалить предохранитель без взрыва

Покупать надо строго то что указано в статье


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
maest3133 Дата: Среда, 22.04.2020, 10:28 | Сообщение # 32

Пользователи

maest3133

Рядовой

  • Сообщений:2
  • Репутация:0±

Ок большой спасибо
mcan2050 Дата: Вторник, 12.05.2020, 16:25 | Сообщение # 33

Пользователи

mcan2050

Рядовой

  • Сообщений:2
  • Репутация:0±

1. Транзистор K15A50D - 2SK3679 = Да, я заменил
2. 680 мкФ 220В конденсатор - 330мкФ 400В = Да, я его поменял.
3. Варистор - TVR10471K = Да я его поменял.
4. Вход Blue Capacitor 1mkf = Нет, я не изменился.

220 В да = Да, это работает.  biggrin

Проблема = 2SK3679 нагревается. нагреться. Это нормально ???  wink



Сообщение отредактировал mcan2050 - Вторник, 12.05.2020, 16:29
Anat78 Дата: Вторник, 12.05.2020, 20:43 | Сообщение # 34

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата mcan2050 ()
Проблема = 2SK3679 нагревается. нагреться.
Это нормально ??? wink
до 90гр норма


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mcan2050 Дата: Среда, 13.05.2020, 22:59 | Сообщение # 35

Пользователи

mcan2050

Рядовой

  • Сообщений:2
  • Репутация:0±

благодарю вас
zhekae29 Дата: Пятница, 19.06.2020, 15:25 | Сообщение # 36

Пользователи

zhekae29

Рядовой

  • Сообщений:19
  • Репутация:0±

Цитата Anat78 ()
до 90гр норма

Купил тут пару полевиков на радиорынке, по словам продавца оригинал. Но греются они по конски - радиатор раскаляется до 110 градусов. Не думаю, что это терпимо, тем более что у зарядки этой нет выхода для горячего воздуха, а вентилятор работает только на обдув батареи.

Изначально в зарядке стоял K15A50D

Температуры радиатора в 110 градусов не должно быть, верно? Там и электролит рядом, в такой среде он долго не проживет.


Сообщение отредактировал zhekae29 - Пятница, 19.06.2020, 15:27
Anat78 Дата: Пятница, 19.06.2020, 19:07 | Сообщение # 37

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

максимум 90, 110 это очень много

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
AntiShock Дата: Вторник, 30.06.2020, 01:36 | Сообщение # 38

Пользователи

AntiShock

Рядовой

  • Сообщений:4
  • Репутация:0±

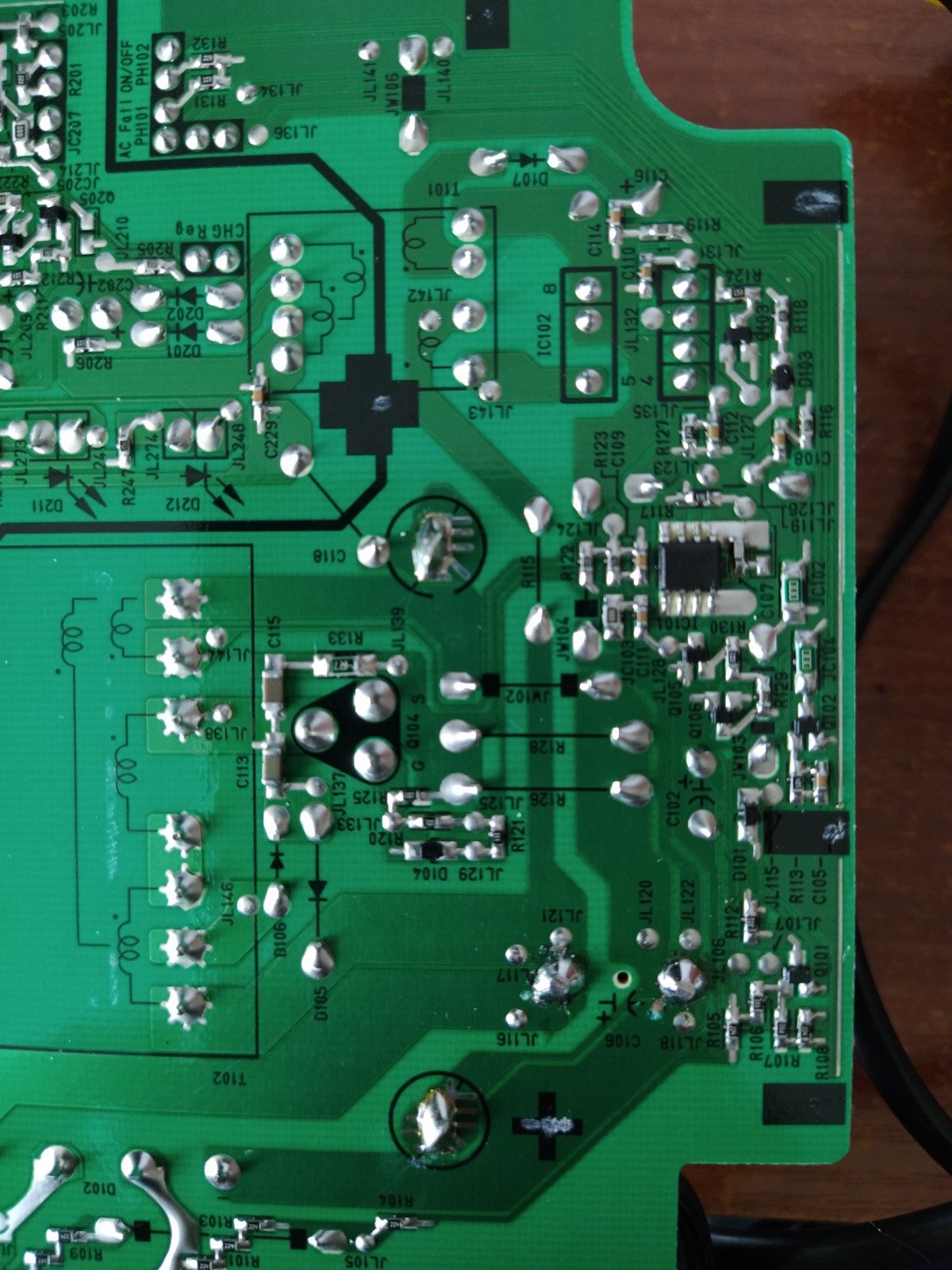

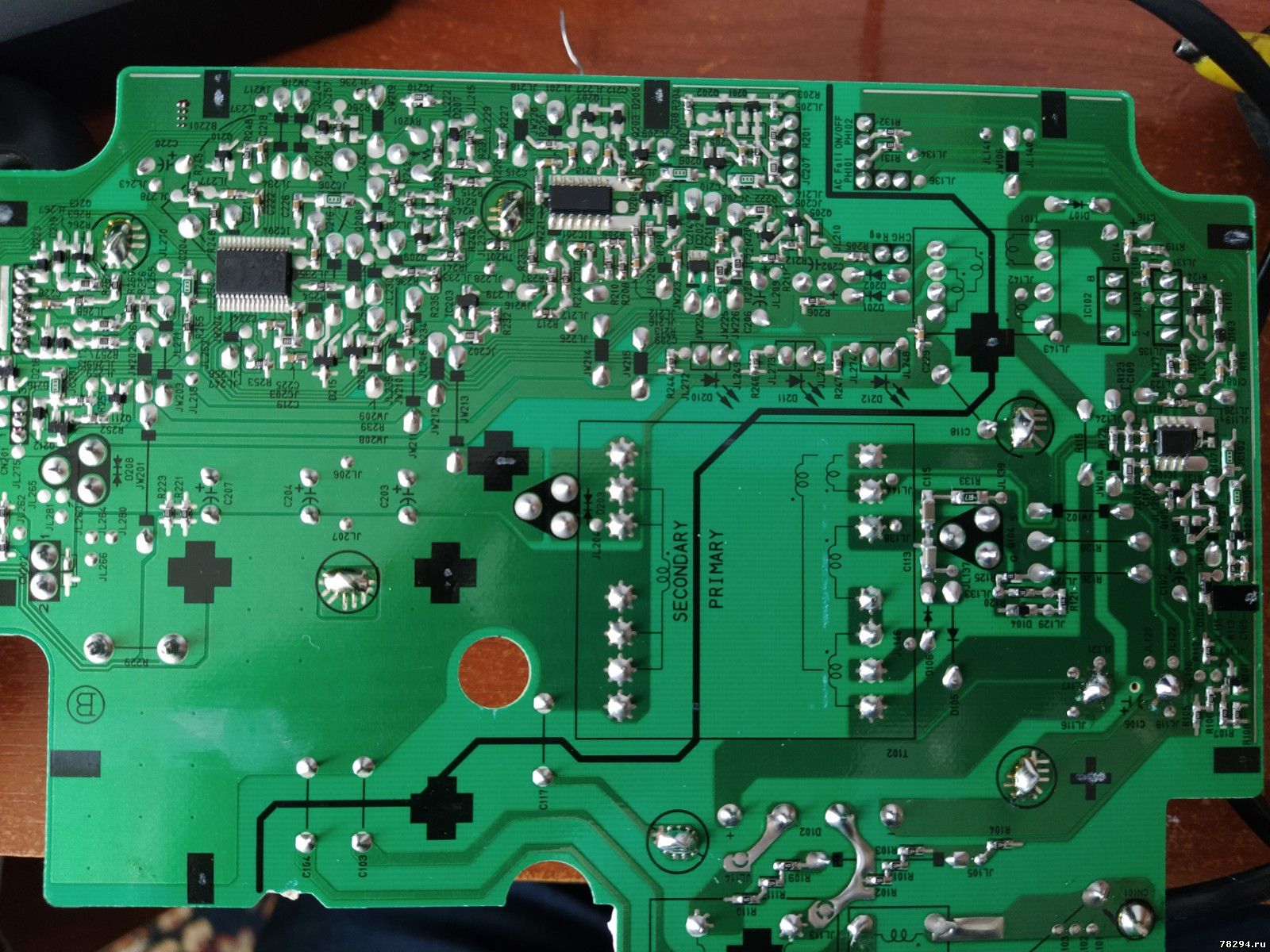

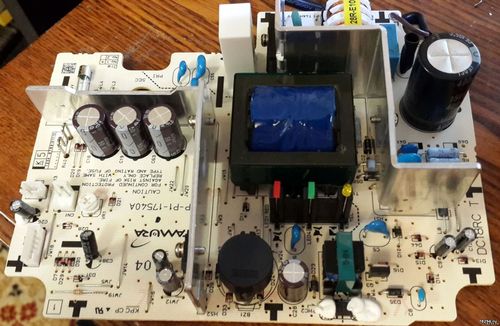

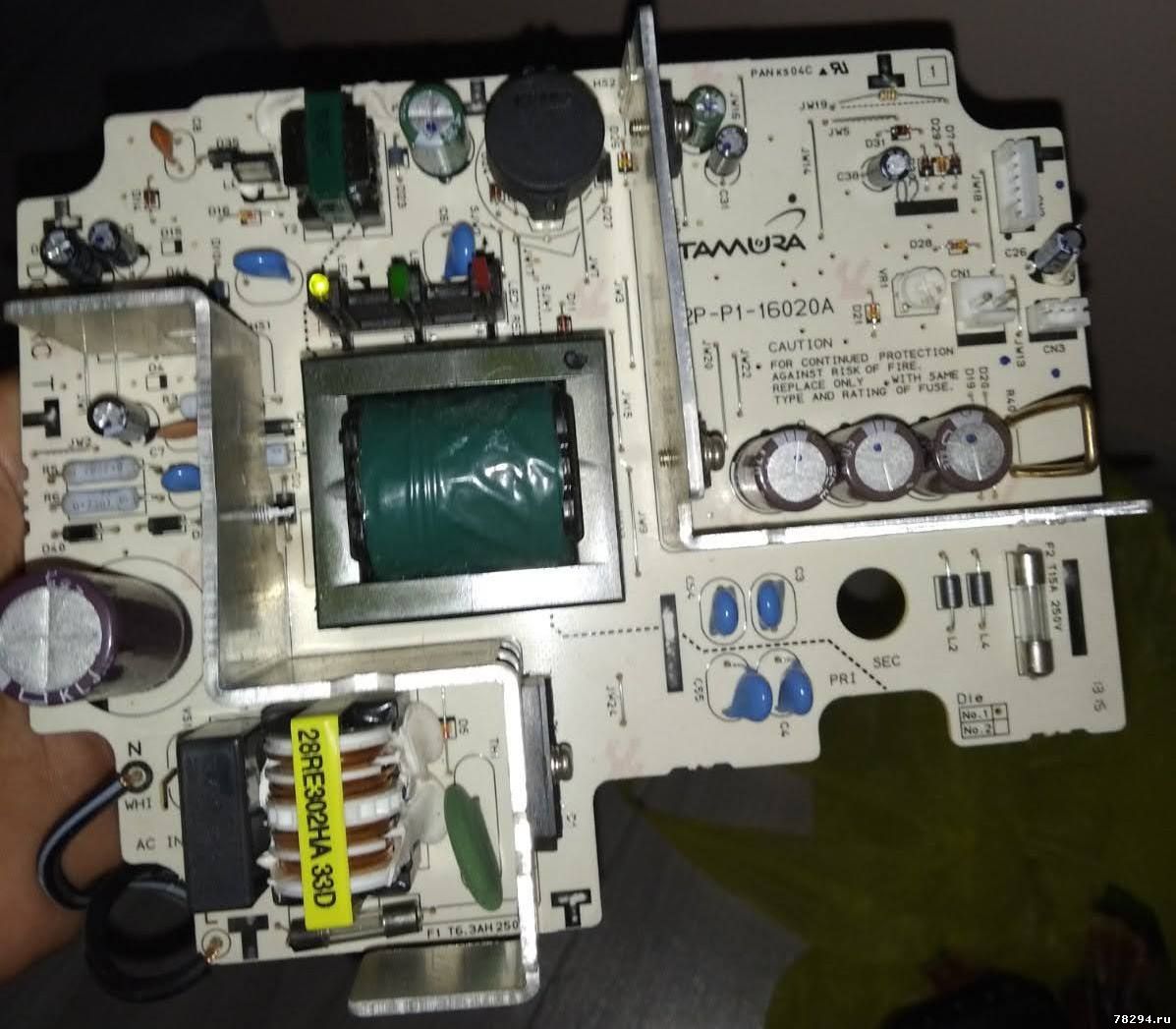

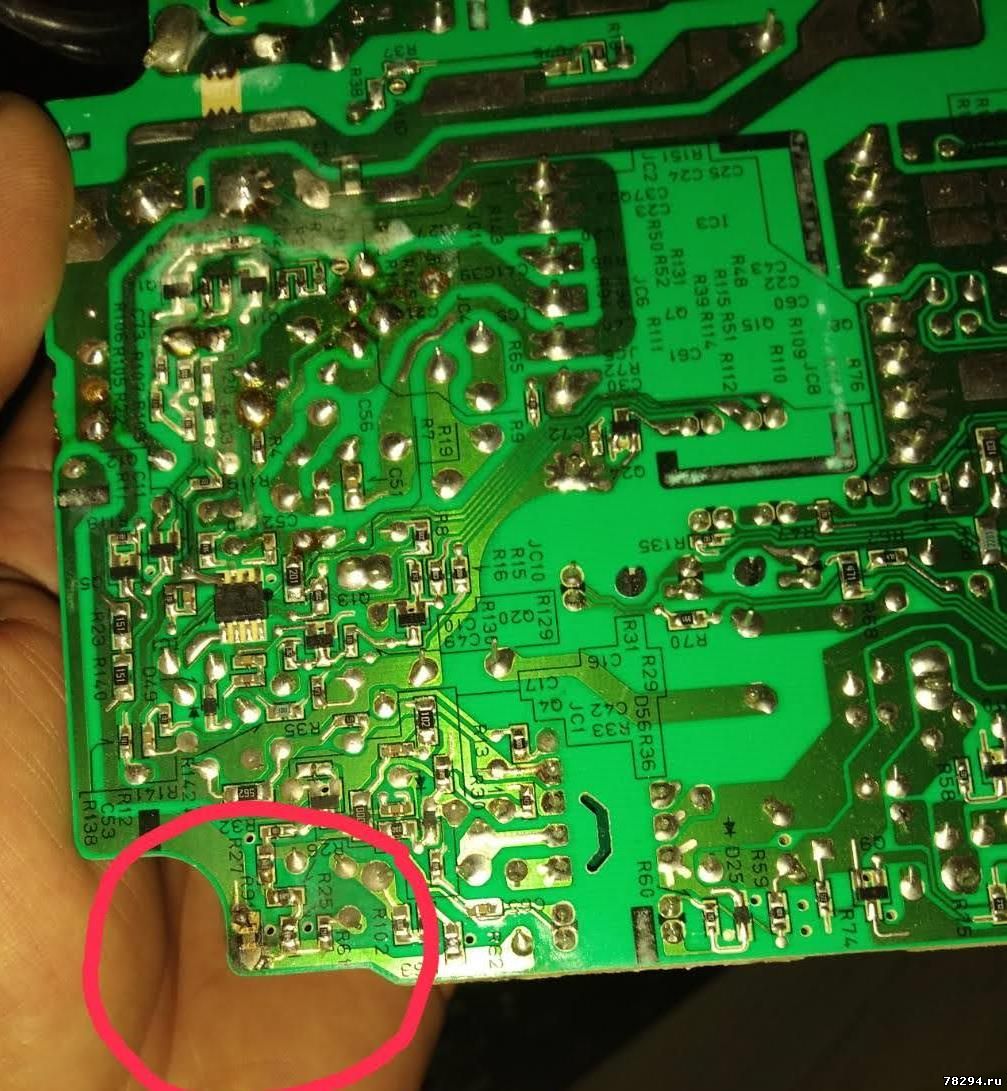

Фото платы



AntiShock Дата: Вторник, 30.06.2020, 01:38 | Сообщение # 39

Пользователи

AntiShock

Рядовой

  • Сообщений:4
  • Репутация:0±





Добавлено (30.06.2020, 01:44)
---------------------------------------------
Tamura вообще не рекомендую переделывать. Горит при любом раскладе. Замена силового транзистора, подпил шунта не помогают. Кроме всего прочего сгорел даже оптрон, находящийся под импульсным трансформатором.

Anat78 Дата: Среда, 15.07.2020, 15:49 | Сообщение # 40

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

R91 - 2.7ом





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
