Переделка зарядного MAKITA DC18RC (без T или S) схема
|
|
|
aleksandrklapin
|
Дата: Пятница, 11.04.2025, 23:30 | Сообщение # 121
|
|
|
Попробовал восстановить схему. Получается несуразица какая-то
|
|
|
|
|
|
vovatlms1581
|
Дата: Понедельник, 14.04.2025, 13:40 | Сообщение # 122
|
|
|
Прошу прощения, может не в ту тему пишу....DC18RC схему не дадите?
|
|
|
|
|
|
vovatlms1581
|
Дата: Понедельник, 14.04.2025, 13:41 | Сообщение # 123
|
|
|
Здравствуйте. При включении зарядки в сеть моргает зеленый. Все как надо. Вставляю акб - и через сек 15...20 начинает пищать и перемаргиваются два светика - ошибка акб. Акб заведомо проверенный, так как есть еще зарядка такая и 3 аккума. Внутри все проверил визуально, непропаев нет, кондеоры проверил еср метром. Промыл разъем для акб чистящим баллончиком типа Дегризер. Кто сталкивался с такой проблемой?
Сообщение отредактировал vovatlms1581 - Понедельник, 14.04.2025, 14:24 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.04.2025, 17:57 | Сообщение # 124
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
Добрый день, да это сдох силовой блок питания , мелодика ремонта описана на сайте
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.04.2025, 17:58 | Сообщение # 125
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
Так сообщением выше же схема
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vovatlms1581
|
Дата: Понедельник, 14.04.2025, 18:51 | Сообщение # 126
|
|
|
Подскажите пожалуйста, не могу найти. Только находил много по переделке. Но у меня на 220. Ориг. Помогите мне пожалуйста. Добавлено (16.04.2025, 12:42)
---------------------------------------------
Цитата Anat78 (  ) Добрый день, да это сдох силовой блок питания , мелодика ремонта описана на сайте78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
Сообщение отредактировал vovatlms1581 - Понедельник, 14.04.2025, 18:58 |
|
|
|
|
|
aleksandrklapin
|
Дата: Среда, 16.04.2025, 00:42 | Сообщение # 127
|
|
|
Цитата vovatlms1581 ( ) DC18RC схему не дадите?
Сообщение отредактировал aleksandrklapin - Среда, 16.04.2025, 00:43 |
|
|
|
|
|
ivanv0
|
Дата: Вторник, 03.06.2025, 14:19 | Сообщение # 128
|
|
|
Здравствуйте. Получилось найти причину? Похожая проблема- все перелопатил, дежурка и сила работают, но все равно ошибка акб
|
|
|
|
|
|
adv-j
|
Дата: Понедельник, 04.08.2025, 08:47 | Сообщение # 129
|
|
|
Приветствую жителей форума! Есть один вопрос по аккумуляторам BL1830b и зарядному DC18RC. Дали аккумы - типа не крутят почти совсем. После зарядки только секунду крутят потом шурик останавливается) . Ну смотрю - оба аккума засажены в ноль 15 с копейками вольт. аккумуляторы не залочены - при нажатии на тест показывают одно деление. Ну сначала не дали зарядного - заряжал от лабораторного БП. Подал напряжение на крайние силовые выводы, ток предварительно в 0.5 а. Потом немного добавил. Зарядил обе до 20.5 вольт - дальше не стал. побробовал одну на разряд на нагрузку примерно 1а. Ибо шуруповёрта тоже не дали. Больше 2х часов простоял аккум и судя по всему в нём ещё осталось. Тогда говорю - отдайте и зарядное. Значит, подпаялся я к зарядному внутри на силовые выводы - чтобы смотреть , что происходит. А там следующее - при вставлении батареи появляется напряжение 0,4 вольта. И так секунд5-6. Потом на короткое время появляется сразу 32 вольта и уже после этого начинают перемигиваться красный с зелёным - типа батареи хана. Оно и понятно, обрыв похоже между выводом банок и зарядным разъемом. Те, как я понимаю, между выводом + и плюсовым зарядным выводом аккума внутри что-то должно быть. Что именно? Предохранитель? Какой? Пока батареи не разбираю - звёздочи-биты туда не лезут. Принесут такие отвёрточного типа - гляну. А сам шурик пользуется крайними выводами батареек или тоже плюс берет с укороченной?
Сообщение отредактировал adv-j - Понедельник, 04.08.2025, 08:48 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 04.08.2025, 08:49 | Сообщение # 130
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
разбирайте акб и фотографируйте сначало
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adv-j
|
Дата: Вторник, 05.08.2025, 13:53 | Сообщение # 131
|
|
|

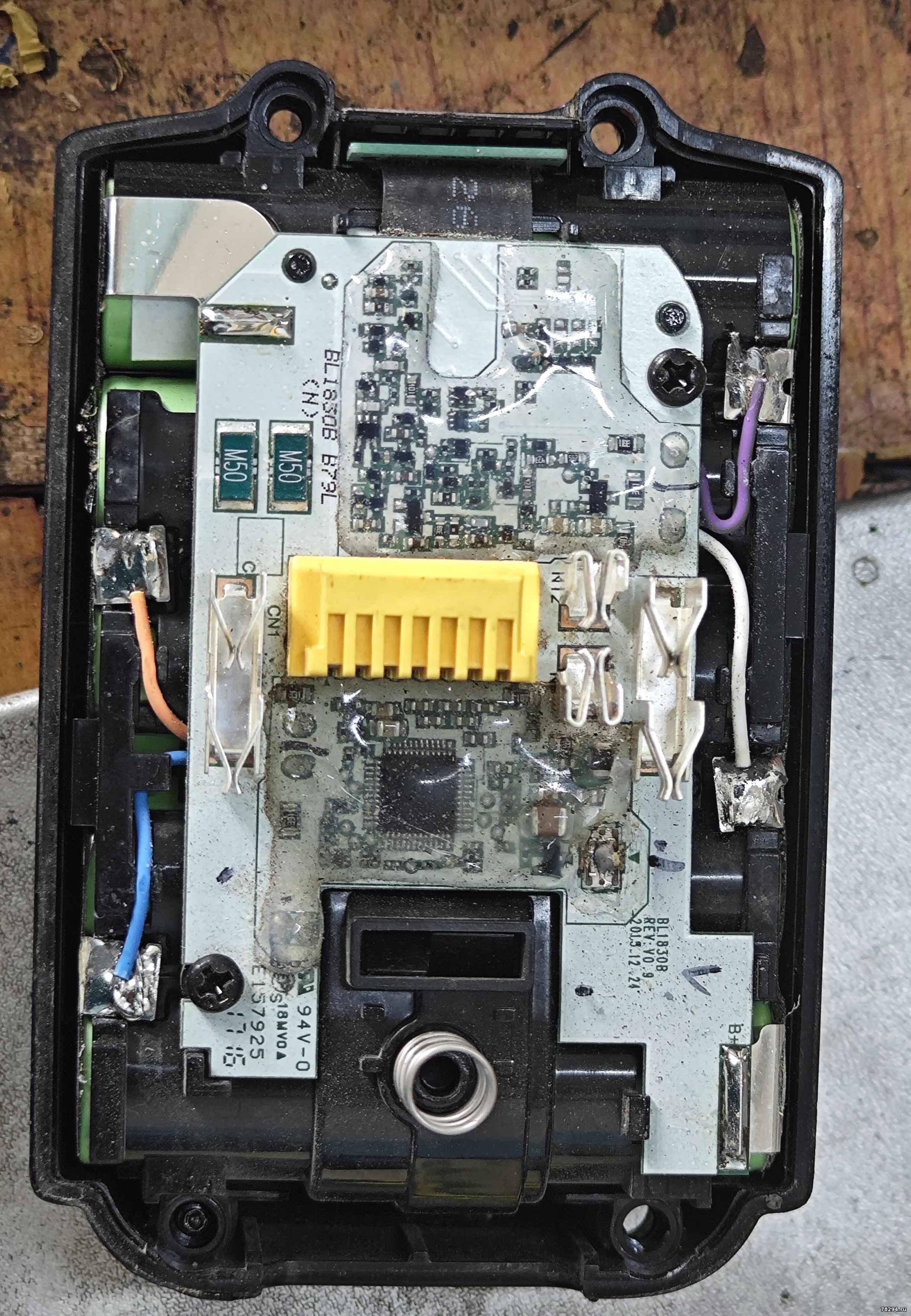

только сегодня аккумы вскрыл, ничего не трогал
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 05.08.2025, 15:09 | Сообщение # 132
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
но на фото же уже термопредохранитель расковырян весь? возле надписи bl1830
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adv-j
|
Дата: Среда, 06.08.2025, 13:50 | Сообщение # 133
|
|
|
Ну вобщем да - термопреды концы отдали на обоих батареях. Впаял перемычку - заряд пошёл от DC18RC. Но как-то странно работает зарядка. Я её доработал - ток уменьшил. Подпиливать шунт не стал - нашёл в хозяйстве резистор на 5w 30 милиом. По идее, раза в три ток должен упасть. Но происходит следующее - батарея заряжается, через примерно 15 минут загорается, помимо красного, зелёный светодиод. Что означает - заряда 3\4 от номинала. Но на батарейке только 2 сегмента горят. Ещё миут через 5 или менее красный тухнет на заряднике и горит только зелёный. Если батарею передёрнуть - заряд продолжается и опять примерно 20 минут с тем же результотом, кроме того, что сама батарея уже 4 сегмента кажет. Напряжение на батарее при этом 19.8 вольт. Ну да, почти заряжена, потому и 4 сегмента. Со второй батареей тоже самое. Что за ерунда?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 06.08.2025, 14:02 | Сообщение # 134
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
можно уменьшать ток заряда только на треть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ulcerulcer
|
Дата: Суббота, 10.01.2026, 00:26 | Сообщение # 135
|
|
|
Всем добрый вечер. подскажите как можно зарядить аккумулятор без желтого разъема на зарядке dc 18 rc от makita. при подключении аккуиулятора ничего не происходит.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 10.01.2026, 10:45 | Сообщение # 136
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
увы никак
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gelich21
|
Дата: Вторник, 07.07.2026, 12:45 | Сообщение # 137
|
Пользователи
gelich21
Рядовой
- Сообщений:10
- Репутация:0±
|
Подскажите, после переделки на 220 tamura, поставил конденсатор на 220мкФ, транзистор 11N90E и варистор соответственный. Когда проверяю через лампочку 100ват, она не гаснет, но и зеленая мигает на зарядном. Боюсь напрямую подключать. Или так должно быть?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.07.2026, 12:47 | Сообщение # 138
|
Администраторы
Anat78
Подполковник
- Сообщений:8559
- Репутация:71±
|
Должна чуть чуть светить только, проверяйте все
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gelich21
|
Дата: Вторник, 07.07.2026, 12:59 | Сообщение # 139
|
Пользователи
gelich21
Рядовой
- Сообщений:10
- Репутация:0±
|
Светит на полную. Есть родная на 220 DC18RD, на ней лампочка тухнет.
|
|
|
|
|
|
fursen4
|
Дата: Среда, 29.07.2026, 17:08 | Сообщение # 140
|
|
|
DC18RC переделка с 110 на 220, имеем пробитые родные диоды D40 и D41 и мосфет, из актуального, что купить на замену мосфету и диодам ?
|
|
|
|
|
