Переделка Dewalt DE 9118 (7,2-14,4V) схема ремонт
Anat78 Дата: Четверг, 01.02.2018, 13:09 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Зарядное Dewalt DE 9118 (7,2-14,4V)  схема ремонт
Плата ADP-53KP/NP/PP/SP/19KP или DELTA ADP-53AP/ или BP

Служит для заряда кадмиевых и специальных литиевых батарей, ток заряда 1,3А, мощность 19ВА







Инструкция Dewalt DE 9118 (7,2-14,4V): http://service.dewalt.ru/PDMSDocuments/EU/Docs/docpdf/dw920_ru_ua.pdf

Схема зарядного устройства шуруповерта Dewalt DE9118 на м/с BD2010XR:

Доступно только для пользователей

и сама плата EADP-19FPA:









R11 ---511 ---> 510 Om
R12 ---101 ---> 100 Om.
P6KE51A сапрессор на 51 вольт
Q - 3 , 7 , 12 , 13 , 15 ------2N3904
Q - 2 , 4 , 14 ------2N3906
Q - 6 ------5551
R15 -- 62кОм
Q1 - 5N50C
R2--0.22ом
R12--100ом
Q1(IRF830), Q2(2N3906), Q3(2N3904)
D10 - RLZ18
R15 - 6,2Ком
R67=R66 - 103= 10кОм
D16 MR856 заменил на UF306G
D9(E12) D12(17V) D10(17.6V)

На выходе зарядного без батареи должно быть 51 вольт = напряжению супрессора P6KE51A , если больше то супрессор дохлый

Схема платы ADP-53:

Доступно только для пользователей

Доступно только для пользователей

Самое простое как можно переделать на 220вольт это использовать адаптер 220-120в на 50-100ватт http://78294.ru/forum/16-31-1

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 01.02.2018, 16:34 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Как понизить напряжение холостого хода З/У DW9118:

Переделка Аккумуляторов на литий. Чтобы не сгорела БМС нужно понизить напряжение холостого хода З/У с 52в до менее 25в



Разбираем зарядное:





Доступно только для пользователей

Режим индикации холостого хода з/у, это когда включенное зарядное не светит светодиодом без нагрузки. Окончание заряда по отключению БМС -
светодиод гаснет

После переделки имеем следующие параметры:
На ХХ напряжение 20,3В.
Ток заряда был 1,32-1,38А и к концу снизился примерно до 1.2А.
Отключение зарядки произошло при 12.7-12.8В и лампочка потухла.
Отключенный АКБ от ЗУ показал напряжение 12,5В.



Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 13:53 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Схема зарядного устройства шуруповерта Dewalt DE9118 (плата ADP-53KP):

Доступно только для пользователей

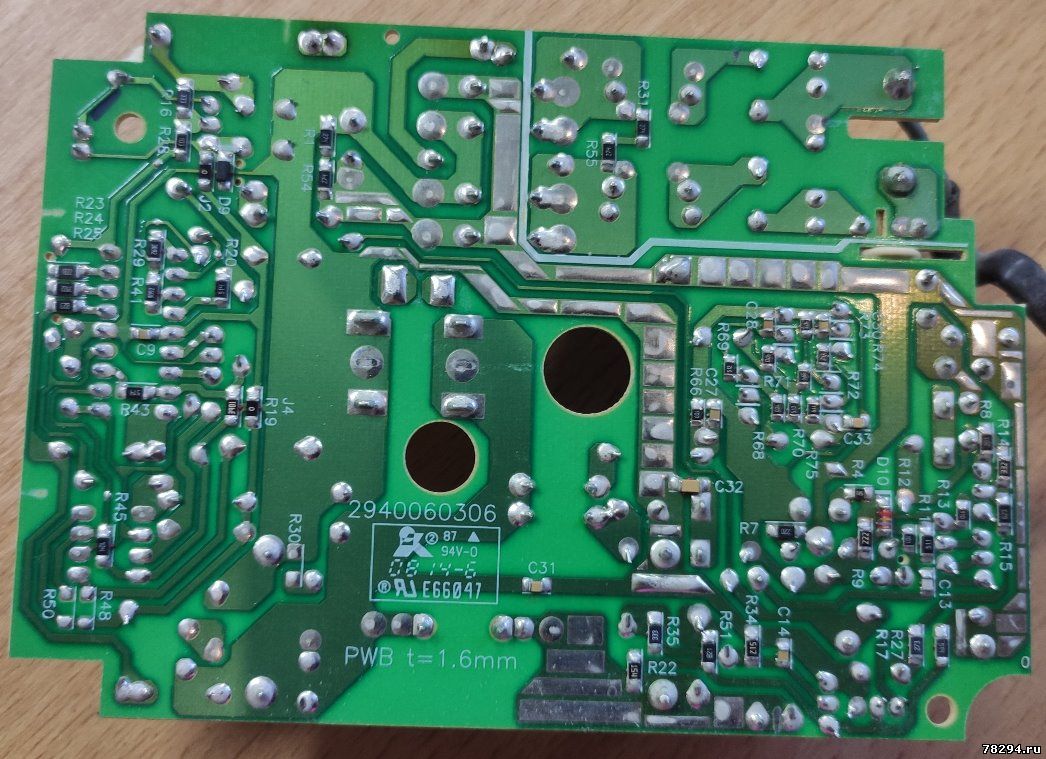

Плата зарядного устройства шуруповерта Dewalt DE9118 (плата adp-53kp/np/pp/sp/19kp/lp):

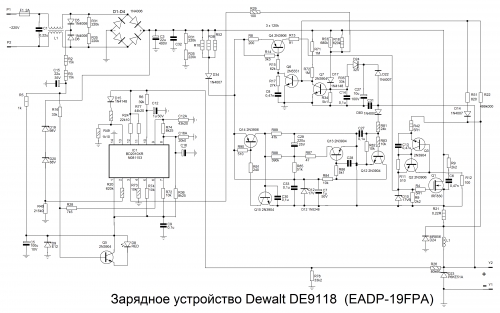

Схема зарядного устройства шуруповерта Dewalt DE9118 плата (EADP-19FPA):

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Пятница, 10.01.2020, 20:55 | Сообщение # 4

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Цитата Anat78 ()
и специальных литиевых батарей
А что это за "специальные  литиевые батареи"?
По факту при переделке же на литий скорее всего потребуется специальный dc-dc конвертер на литий. Вряд ли он станет заряжать безопасно обычные сборки с бмс.
Anat78 Дата: Суббота, 11.01.2020, 09:31 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Цитата patisy4 ()
А что это за "специальные литиевые батареи"?

Девалт выпускал DC9180 литиевые батареи для инструмента под старые кадмиевые: http://www.78294.ru/forum/22-231-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.04.2020, 03:18 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Еще один сделал Dewalt DE9118 (плата adp-53kp/np/pp/sp/19kp/lp):









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
taraz1979 Дата: Среда, 20.05.2020, 17:35 | Сообщение # 7

Пользователи

taraz1979

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день
1)А так понимаю de9116 сильно похожи с 9118.
2)Если заряжать БМС сборку через CC/CV плату, можно ли с родной платы взять просто стабильное постоянное напряжение?
3)Годится ли схема переделки, указанная выше?


Сообщение отредактировал taraz1979 - Среда, 20.05.2020, 17:36
Anat78 Дата: Вторник, 26.05.2020, 11:07 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

1) да
2) да конечно
3) да, если устраивает стабильность напряжения +-3в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
alexanosov Дата: Понедельник, 20.07.2020, 11:59 | Сообщение # 9

Пользователи

alexanosov

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
Перевел АКБ на литий, заряжать планирую через CC\CV платку на XL4015, но столкнулся с непонятным поведением зарядного устройства DE9118 (EADP-19FPA):
1. снизил напряжение ХХ по рецепту из этой ветки, получилось 24В
2. при подключении платы CC\CV зарядное переходит в импульсный режим и напряжение начинает плавать в диапазоне 4-20В и плата CC\CV не переходит в режим зарядки
подскажите - это нормальное поведение? куда копать?
patisy4 Дата: Пятница, 24.07.2020, 16:53 | Сообщение # 10

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Цитата Anat78 ()
После переделки имеем следующие параметры:На ХХ напряжение 20,3В.
Ток заряда был 1,32-1,38А и к концу снизился примерно до 1.2А.
После установки резистора параллельно диоду(3.6 кОм 1 вт) у меня напряжение ХХ стало 20.3 вольта, а после установки резистора 39 кОм вместо 80 оно у меня снизилось вообще до 15,03 вольт, что не позволяет заряжать аккумуляторы 14.4 вольта. Поэтому тут не так сильно надо занижать второе сопротивление
--- пардон. Сопротивление 3.6 кОМ я ставил в дырку резистора R49. Переставил на дырку резистора R47 - напряжение стало 17,66 вольт. Но заряд не пошел( вернул сопротивление 80 ком - заряд пошел.


Сообщение отредактировал patisy4 - Пятница, 24.07.2020, 19:01
kirill3700 Дата: Суббота, 15.08.2020, 22:09 | Сообщение # 11

Пользователи

kirill3700

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата alexanosov ()
при подключении платы CC\CV зарядное переходит в импульсный режим и напряжение начинает плавать в диапазоне 4-20В и плата CC\CV не переходит в режим зарядки
Такая же фигня, только напряжение до 37в подскакивает
Если отключить CCCV то около 16-17в напряжение
kapr-konstantin Дата: Четверг, 21.01.2021, 07:43 | Сообщение # 12

Пользователи

kapr-konstantin

Рядовой

  • Сообщений:1
  • Репутация:0±

Можно ли заменить супрессор на напряжение 20 вольт? чтоб не впаивать резистор
Anat78 Дата: Четверг, 21.01.2021, 07:44 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
chertok Дата: Среда, 17.02.2021, 10:54 | Сообщение # 14

Пользователи

chertok

Рядовой

  • Сообщений:1
  • Репутация:0±

У меня напряжением холостого хода 53,7в.это нормально?
Anat78 Дата: Среда, 17.02.2021, 11:01 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lesves Дата: Суббота, 13.03.2021, 19:43 | Сообщение # 16

Пользователи

lesves

Рядовой

  • Сообщений:10
  • Репутация:0±
lesves

Подскажите, а если поставить супрессор на 24 вольта, это не будет мешать нормальной работе схемы?

Я хочу переделать 9118 на зарядку литиевых акб, переделанных из старых
никелевых. Никель делать нет желания, батареи полный шлак, на год
максимум хватает.
Переделывал другу, "мёртвую" трансформаторную, кресовскую зарядку под литий, путем замены всех "потрошков" на
импульсник 24в + плата CC-CV на XL4015. Получилось отлично.
Вот и решил переделать свою исправную зарядку под литий, но нет платы
импульсника на 24в... вот и решил задействовать родную плату... пытаюсь
понять, как это возможно... ну что бы она работала как импульсник и
выдавала 24в. 24 в оптимально, можно и больше, но сильнее греется плата
CC-CV.

Проделал, выше описанные процедуры. параллельно супрессору на 4,7К, вместо R26 - 51К.
Получил на хх 24,5 - 24,7 вольт, немного плавает.
Светодиод зарядки мигает, только при подключении акб, без нагрузки не светится, но напряжение на пинах есть.
Anat78 Дата: Суббота, 13.03.2021, 23:03 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

Все верно сделали

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
enshchedrin Дата: Вторник, 06.04.2021, 13:57 | Сообщение # 18

Пользователи

enshchedrin

Рядовой

  • Сообщений:3
  • Репутация:0±

Замена, R26 на 4,7к даёт на выходе 32в, уменьшение до 3.3к уже разницы нет те же 32вольта.

Да, забыл уточнить. Блок DE9118
---------------------------------------------
Подскажете, сколько вольт на литиевая достаточно будет с DC-DC?
enshchedrin Дата: Вторник, 06.04.2021, 20:32 | Сообщение # 19

Пользователи

enshchedrin

Рядовой

  • Сообщений:3
  • Репутация:0±

Опечатка, всё правильно 9118, со смарта печатал.

Цитата Anat78 ()
для литиевой сборки какого номинала?
 NCR18650B 3,7 V 3400mAh

Разобрался, балансир установил и порядок.

Цитата alexanosov ()
. при подключении платы CC\CV зарядное переходит в импульсный режим и напряжение начинает плавать в диапазоне 4-20В и плата CC\CV не переходит в режим зарядки
Такая же ситуация, удалось решить?
metadont77 Дата: Понедельник, 07.06.2021, 21:37 | Сообщение # 20

Пользователи

metadont77

Рядовой

  • Сообщений:12
  • Репутация:0±

Блин... А я вешал На + и- резистор 3.6 кОм, и менял на обратке резистор с 80 на 40 кОм.
А оказалось, можно супрессором обойтись. Плохо быть деревянным))

Спасибо за сайт. Набрел случайно.
grossroman14 Дата: Среда, 09.06.2021, 01:03 | Сообщение # 21

Пользователи

grossroman14

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравия желаю! Нужна схема на этот аппарат, Dewalt ls-3055
savelevr82 Дата: Среда, 09.06.2021, 19:37 | Сообщение # 22

Заблокированные

savelevr82

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день, подскажите бездарю как все же понизить напряжение на зарядке de9118?
kpe71 Дата: Среда, 09.06.2021, 20:14 | Сообщение # 23

Пользователи

kpe71

Рядовой

  • Сообщений:1
  • Репутация:0±

Я понизил,... светодиод мигает, но нужный ток не даёт. Даташита на микруху нет и в каком она режиме непонятно. Почитал рекомендации здесь, всё тяжко... По горячей осциллографом лазить не хочется.

Добавлено (09.06.2021, 22:41)
---------------------------------------------
Цитата kpe71 ()
Даташита на микруху нет и в каком она режиме непонятно.

Всё разобрался... Ток 1,3А не сразу, а с задержкой выдает, -сначала что-то измеряет в аккумуляторе.


Сообщение отредактировал kpe71 - Среда, 09.06.2021, 22:41
Anat78 Дата: Среда, 09.06.2021, 23:05 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

kpe71, да все верно с задержкой там таймер просто стоит
savelevr82, либо резисторами либо снаббером
grossroman14, в первом и третьем сообщении же все


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ilhambox1 Дата: Пятница, 16.07.2021, 23:36 | Сообщение # 25

Пользователи

ilhambox1

Рядовой

  • Сообщений:1
  • Репутация:0±

А что такое супрессор? Где в плате он находится? И куда его нужно впаять?

Я тоже планировал резисторы менять сейчас =)
Anat78 Дата: Суббота, 17.07.2021, 00:46 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

https://ru.wikipedia.org/wiki....E%D0%BD

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
titenkokirill Дата: Понедельник, 16.08.2021, 03:38 | Сообщение # 27

Пользователи

titenkokirill

Рядовой

  • Сообщений:4
  • Репутация:0±

Здравствуйте!
Прошу не пинать ногами, не понял, достаточно будет заменить сапрессор P6KE51A  на p6ke20a (плата из этого поста http://www.78294.ru/forum/23-779-1 , сборка 3S) или всё равно нужно ещё второй диод подпаивать на линии обратной связи к микросхеме управления?
Anat78 Дата: Понедельник, 16.08.2021, 11:56 | Сообщение # 28

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

второй диод не нужен

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Lovelas Дата: Понедельник, 06.09.2021, 10:28 | Сообщение # 29

Пользователи

Lovelas

Рядовой

  • Сообщений:35
  • Репутация:0±
Lovelas

Доброго утра!
сапрессор p6ke24a подойдет для замены, чтобы больше ничего не впаивать?


Сообщение отредактировал Lovelas - Понедельник, 06.09.2021, 10:37
Anat78 Дата: Понедельник, 06.09.2021, 11:04 | Сообщение # 30

Администраторы

Anat78

Майор

  • Сообщений:6975
  • Репутация:57±
Anat78

да

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
  • Страница 1 из 3
  • 1
  • 2
  • 3
  • »
Поиск:
