Переделка Dewalt DE 9118 (7,2-14,4V) схема ремонт
|
|
|
duts33
|
Дата: Среда, 08.09.2021, 17:13 | Сообщение # 31
|
|
|
Маркировку супрессора можно уточнить, на какой менять чтобы на выходе было 15-20в? Добавлено (08.09.2021, 17:24)
---------------------------------------------
И плата СС/СV на xl4015 все равно нужна будет для корректной зарядки с ограничением напряжения/тока? Добавлено (09.09.2021, 12:09)
---------------------------------------------
если ставить что то типа p6ke18a или p6ke18a на 18 и 15 вольт соответственно, достаточно этого будет для зарядки 3S литиевой сборки?
Сообщение отредактировал duts33 - Среда, 08.09.2021, 17:14 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.09.2021, 13:24 | Сообщение # 32
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
да на 18 вольт будет самое то
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
muzikant10670
|
Дата: Четверг, 09.09.2021, 19:01 | Сообщение # 33
|
|
|
Здравствуйте. Прочитал ветку, но так и не понял как переделать DE9118 на литий-ион, кроме как замена супрессора.
|
|
|
|
|
|
duts33
|
Дата: Воскресенье, 12.09.2021, 17:05 | Сообщение # 34
|
|
|
Тоже планирую использовать такую бмс как на фото выше. Нужна ли будет плата cc/cv все таки или родная плата сама умеет контролировать параметры заряда и достаточно только супрессор заменить?
Пробовал после изменений с резисторами (на разъёме около 20в) заменять и супрессор на p6ke20a и p6ke18a (на 20 и 18в) оба испустили дым, вернул обратно родной.
Почему так происходит?
Сообщение отредактировал duts33 - Понедельник, 13.09.2021, 14:12 |
|
|
|
|
|
evgenygt
|
Дата: Воскресенье, 19.09.2021, 20:43 | Сообщение # 35
|
|
|
Подскажите, пожалуйста. Переделал по схеме, пытаюсь испытать электронной нагрузкой. Светодиод мигает, напряжения и тока нет. Добавлено (19.09.2021, 20:44)
---------------------------------------------
Можно зарядку использовать как простой БП постоянного тока?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 19.09.2021, 22:11 | Сообщение # 36
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата evgenygt (  ) Можно зарядку использовать как простой БП постоянного тока?
еще и током может убить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
evgenygt
|
Дата: Воскресенье, 19.09.2021, 22:51 | Сообщение # 37
|
|
|
Ценю ваш тонкий юмор. У меня зарядка, видимо, неисправна. Ведёт себя следующим образом.
На хх напряжение есть. При подключении любой нагрузки напряжение и ток отсутствуют. Диод начинает мигать 1с/1с. Через минуту начинает мигать в 2 раза чаще.. напряжение и ток на нагрузке не появляются.Добавлено (19.09.2021, 22:52)
---------------------------------------------
При подключении 3s сборки с BMS напряжение на клеммах равно напряжению батареи. Зарядного тока нет. Светодиод не горит.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 19.09.2021, 22:56 | Сообщение # 38
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Зарядное не запустится если не видит напряжение батареи
Выход зарядного не развязан с сетью
Цитата evgenygt ( ) При подключении 3s сборки с BMS напряжение на клеммах равно напряжению батареи. Зарядного тока нет. Светодиод не горит.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
muzikant10670
|
Дата: Пятница, 24.09.2021, 19:31 | Сообщение # 39
|
|
|
Поставил супрессор 1.5KE18A .....он греется как кипятильник
|
|
|
|
|
|
raketabmw88
|
Дата: Суббота, 25.09.2021, 19:15 | Сообщение # 40
|
|
|
при подключении платы CC\CV напряжение начинает плавать в диапазоне 4-20В Добавлено (25.09.2021, 19:22)
---------------------------------------------
видемо поставлю супрессор или импульсник засуну...
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 25.09.2021, 19:31 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата raketabmw88 ( ) при подключении платы CC\CV напряжение начинает плавать в диапазоне 4-20В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
duts33
|
Дата: Воскресенье, 26.09.2021, 23:01 | Сообщение # 42
|
|
|
Цитата Anat78 ( ) напрямую плату подключать нельзя, зарядное отключаться будент |
|
|
|
|
|
titenkokirill
|
Дата: Суббота, 09.10.2021, 21:01 | Сообщение # 43
|
|
|
Ставил 2 шт. P6KE18A, обе сгорели на холостую, при этом светодиод мигал, как будто идёт заряд (батарею не подключал). Может ещё что-то надо заменить?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.10.2021, 21:04 | Сообщение # 44
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Подробная инструкция во 2 сообщении этой темы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
titenkokirill
|
Дата: Суббота, 09.10.2021, 22:16 | Сообщение # 45
|
|
|
Цитата Anat78 ( ) Подробная инструкция во 2 сообщении этой темы
Выходит, что недостаточно менять только супрессор? Из некоторых сообщений в теме казалось, что если заменить его нужным номиналом, ничего другого менять не нужно.
|
|
|
|
|
|
anwp
|
Дата: Воскресенье, 24.10.2021, 16:22 | Сообщение # 46
|
|
|
Приветствую! Теоретически.. Возможно понизить напряжение до 13 Вольт?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 24.10.2021, 16:25 | Сообщение # 47
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Теоретически можно, а практически нет, требуется уже переделка всей схемы тогда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
anwp
|
Дата: Воскресенье, 24.10.2021, 16:27 | Сообщение # 48
|
|
|
Спасибо за оперативный ответ)
|
|
|
|
|
|
Bomber0303
|
Дата: Понедельник, 08.11.2021, 17:26 | Сообщение # 49
|
|
|
Цитата chertok ( ) У меня напряжением холостого хода 53,7в.это нормально?
У меня 51 в.
Цитата R11 ---511 ---> 510 Om
Подскажите, пожалуйста, - это означает, что R11 нужно заменить с 511 на 510 Ом?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 09.11.2021, 08:49 | Сообщение # 50
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
где такое написано что надо менять резистор?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vladbatr
|
Дата: Вторник, 16.11.2021, 18:27 | Сообщение # 51
|
|
|
Пожалуйста напишите текстом, по пунктам как переделать плату зарядки, а то не совсем понятно
Добавлено (16.11.2021, 18:36)
---------------------------------------------
теперь появился скрытый текст
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.11.2021, 20:31 | Сообщение # 52
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
да пишу потихоньку потому и скрыто пока
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
damijas816
|
Дата: Суббота, 04.12.2021, 00:12 | Сообщение # 53
|
|
|
Добрый вечер.
Подскажите по переделке зарядки на аккумы LiFePo.
Имеется в наличии зарядное на плате Delta EAPD-53RP A.
Ток зарядки 2.8 а.
Для снижения напряжения хх заменил супрессор на P6KE20CA.
Но после установки аккумулятора супрессор сгорел.
Суть вопроса.
Каким именно способом можно решить проблему зарядки без доп ссcv платы?
Возможно ли понизить ток зарядки выпаиванием 1-2 резисторов r10, r 38, r 52?
Шурик на 14 в
Сообщение отредактировал damijas816 - Суббота, 04.12.2021, 00:38 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 04.12.2021, 01:14 | Сообщение # 54
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
http://www.78294.ru/forum/5-76-195-16-1517484887
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
damijas816
|
Дата: Суббота, 04.12.2021, 01:36 | Сообщение # 55
|
|
|
Спасибо за быстрый ответ.
Пробовал изложенный способ. Напряжение не получается постоянным. Плавает и очень сильно. В чем причина - понять не могу.
А по второй части вопроса?
Ограничения тока зарядки?Добавлено (04.12.2021, 20:51)
---------------------------------------------
Промежуточный результат.
Замена супрессора на P6KE24CA с установкой в параллель к нему резюка 3,7 кОм 1 вт решила проблему плавающего напряжения.
Остался вопрос по понижению тока зарядки.
|
|
|
|
|
|
Lovelas
|
Дата: Среда, 08.12.2021, 10:29 | Сообщение # 56
|
Пользователи
Lovelas
Рядовой
- Сообщений:35
- Репутация:0±
|
Доброго дня!
При переделки на литий с впаиванием резисторов или заменой супрессора никель-кадмиевые батареи будут правильно заряжаться? (не пинайте только профана)
|
|
|
|
|
|
Anat78
|
Дата: Среда, 08.12.2021, 14:15 | Сообщение # 57
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Если плата бмс правильно подобрана то все будет заряжаться
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Alexas13
|
Дата: Четверг, 17.02.2022, 18:17 | Сообщение # 58
|
|
|
На 4S будет работать? Добавлено (17.02.2022, 18:19)
---------------------------------------------
В первом сообщении звездочками что помечано?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 17.02.2022, 21:58 | Сообщение # 59
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
-Будет с 4s
-что сгорело и отремонтировано
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Raf
|
Дата: Понедельник, 16.05.2022, 18:06 | Сообщение # 60
|
|
|
Здравствуйте, подскажите пожалуйста, достаточно ли для платы ADP 19 LP заменить сапрессор P6KE51A (D23) на p6ke18a?
Нужно принимать доп меры по охлаждению p6ke18a, если да то какие?
Спасибо.
BMS 3S 60A
http://www.78294.ru/forum/23-673-1

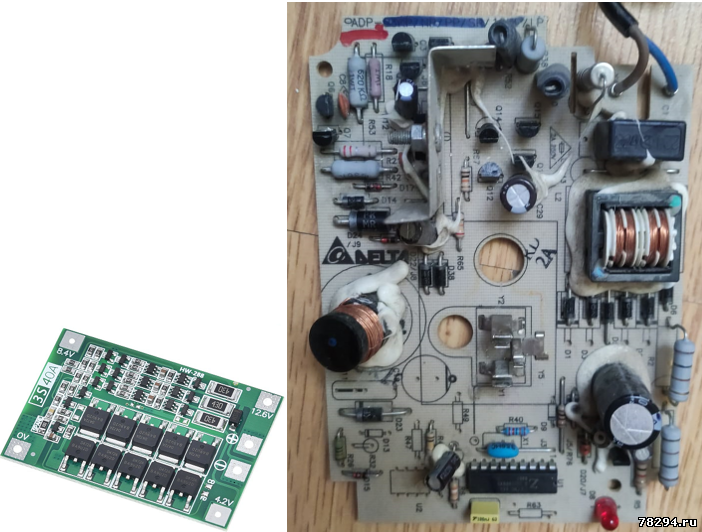

фото сборки 3S и платы:
http://www.78294.ru/_fr/0/2769106.png
Сообщение отредактировал Raf - Понедельник, 16.05.2022, 18:50 |
|
|
|
|
