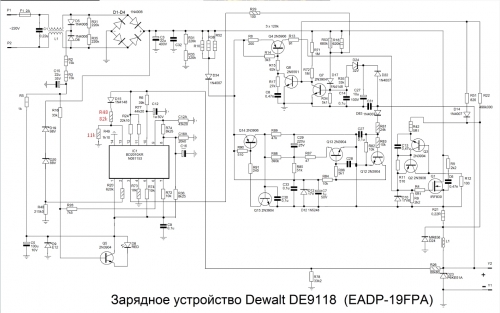

Переделка Dewalt DE 9118 (7,2-14,4V) схема ремонт
Anat78 Дата: Воскресенье, 19.09.2021, 22:56 | Сообщение # 41

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

Зарядное не запустится если не видит напряжение батареи
Выход зарядного не развязан с сетью

Цитата evgenygt ()
При подключении 3s сборки с BMS напряжение на клеммах равно напряжению батареи. Зарядного тока нет. Светодиод не горит.
или сборка заряжена полностью или зарядное неисправно- неправильно переделали под литий


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
muzikant10670 Дата: Пятница, 24.09.2021, 19:31 | Сообщение # 42

Пользователи

muzikant10670

Рядовой

  • Сообщений:2
  • Репутация:0±

Поставил супрессор 1.5KE18A .....он греется как кипятильник
raketabmw88 Дата: Суббота, 25.09.2021, 19:15 | Сообщение # 43

Пользователи

raketabmw88

Рядовой

  • Сообщений:1
  • Репутация:0±

при подключении платы CC\CV напряжение начинает плавать в диапазоне 4-20В

Добавлено (25.09.2021, 19:22)
---------------------------------------------
видемо поставлю супрессор или импульсник засуну...

Anat78 Дата: Суббота, 25.09.2021, 19:31 | Сообщение # 44

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

Цитата raketabmw88 ()
при подключении платы CC\CV напряжение начинает плавать в диапазоне 4-20В
напрямую плату подключать нельзя, зарядное отключаться будент


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
duts33 Дата: Воскресенье, 26.09.2021, 23:01 | Сообщение # 45

Пользователи

duts33

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
напрямую плату подключать нельзя, зарядное отключаться будент
Если не трудно, объясните тогда как же подключить cc cv плату правильно, и нужно ли ее использовать для bms 3s 40a как на прошлой странице (не помрет ли бмс при подключении от 20 вольт)
titenkokirill Дата: Суббота, 09.10.2021, 21:01 | Сообщение # 46

Пользователи

titenkokirill

Рядовой

  • Сообщений:4
  • Репутация:0±

Ставил 2 шт. P6KE18A, обе сгорели на холостую, при этом светодиод мигал, как будто идёт заряд (батарею не подключал). Может ещё что-то надо заменить?
Anat78 Дата: Суббота, 09.10.2021, 21:04 | Сообщение # 47

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

Подробная инструкция во 2 сообщении этой темы

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
titenkokirill Дата: Суббота, 09.10.2021, 22:16 | Сообщение # 48

Пользователи

titenkokirill

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Подробная инструкция во 2 сообщении этой темы

Выходит, что недостаточно менять только супрессор? Из некоторых сообщений в теме казалось, что если заменить его нужным номиналом, ничего другого менять не нужно.
anwp Дата: Воскресенье, 24.10.2021, 16:22 | Сообщение # 49

Пользователи

anwp

Рядовой

  • Сообщений:2
  • Репутация:0±

Приветствую! Теоретически.. Возможно понизить напряжение до 13 Вольт?
Anat78 Дата: Воскресенье, 24.10.2021, 16:25 | Сообщение # 50

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

Теоретически можно, а практически нет, требуется уже переделка всей схемы тогда

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
anwp Дата: Воскресенье, 24.10.2021, 16:27 | Сообщение # 51

Пользователи

anwp

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за оперативный ответ)
Bomber0303 Дата: Понедельник, 08.11.2021, 17:26 | Сообщение # 52

Пользователи

Bomber0303

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата chertok ()
У меня напряжением холостого хода 53,7в.это нормально?


У меня 51 в.

Цитата
R11 ---511 ---> 510 Om


Подскажите, пожалуйста, - это означает, что R11 нужно заменить с 511 на 510 Ом?
Anat78 Дата: Вторник, 09.11.2021, 08:49 | Сообщение # 53

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

где такое написано что надо менять резистор?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vladbatr Дата: Вторник, 16.11.2021, 18:27 | Сообщение # 54

Пользователи

vladbatr

Рядовой

  • Сообщений:1
  • Репутация:0±

Пожалуйста напишите текстом, по пунктам как переделать плату зарядки, а то не совсем понятно

Добавлено (16.11.2021, 18:36)
---------------------------------------------
теперь появился скрытый текст
Anat78 Дата: Вторник, 16.11.2021, 20:31 | Сообщение # 55

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

да пишу потихоньку потому и скрыто пока

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
damijas816 Дата: Суббота, 04.12.2021, 00:12 | Сообщение # 56

Пользователи

damijas816

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый вечер.
Подскажите по переделке зарядки на аккумы LiFePo.

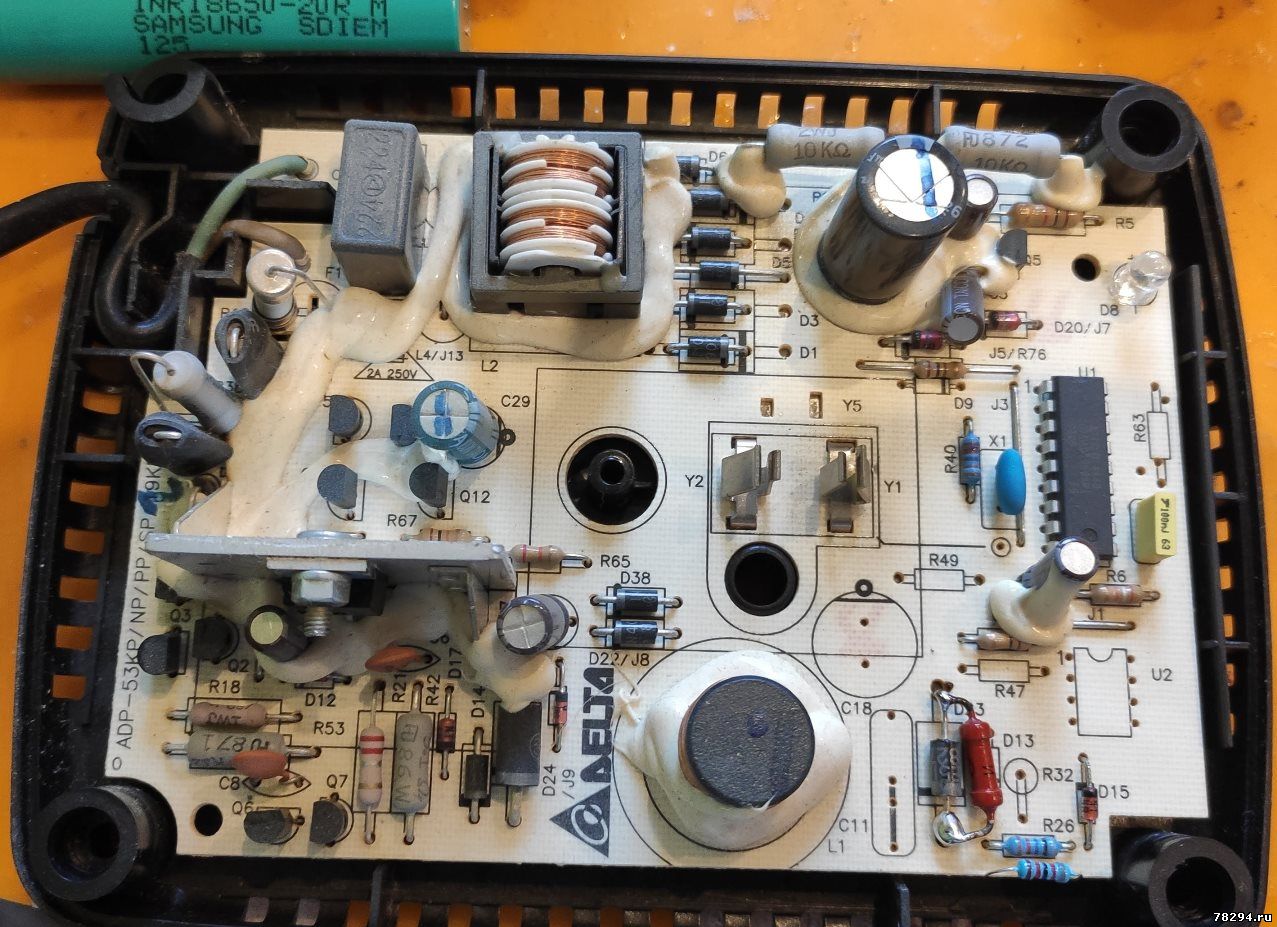

Имеется в наличии зарядное на плате Delta EAPD-53RP A.
Ток зарядки 2.8 а.
Для снижения напряжения хх заменил супрессор на P6KE20CA.
Но после установки аккумулятора супрессор сгорел.
Суть вопроса.
Каким именно способом можно решить проблему зарядки без доп ссcv платы?
Возможно ли понизить ток зарядки выпаиванием 1-2 резисторов r10, r 38, r 52?
Шурик на 14 в


Сообщение отредактировал damijas816 - Суббота, 04.12.2021, 00:38
Anat78 Дата: Суббота, 04.12.2021, 01:14 | Сообщение # 57

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

http://www.78294.ru/forum/5-76-195-16-1517484887

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
damijas816 Дата: Суббота, 04.12.2021, 01:36 | Сообщение # 58

Пользователи

damijas816

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо за быстрый ответ.
Пробовал изложенный способ. Напряжение не получается постоянным. Плавает и очень сильно. В чем причина - понять не могу.

А по второй части вопроса?
Ограничения тока зарядки?

Добавлено (04.12.2021, 20:51)
---------------------------------------------
Промежуточный результат.
Замена супрессора на P6KE24CA с установкой в параллель к нему резюка 3,7 кОм 1 вт решила проблему плавающего напряжения.
Остался вопрос по понижению тока зарядки.

Lovelas Дата: Среда, 08.12.2021, 10:29 | Сообщение # 59

Пользователи

Lovelas

Рядовой

  • Сообщений:11
  • Репутация:0±

Доброго дня!
При переделки на литий с впаиванием резисторов или заменой супрессора никель-кадмиевые батареи будут правильно заряжаться? (не пинайте только профана)
Anat78 Дата: Среда, 08.12.2021, 14:15 | Сообщение # 60

Администраторы

Anat78

Лейтенант

  • Сообщений:4093
  • Репутация:21±
Anat78

Если плата бмс правильно подобрана то все будет заряжаться

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
