Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
lazarevav70
|
Дата: Среда, 17.06.2020, 11:09 | Сообщение # 121
|
Пользователи
lazarevav70
Рядовой
- Сообщений:10
- Репутация:0±
|
Здравствуйте.
С R12-13 понятно, менять все. По моему ещё и D105 и D131 менять, звонятся в обе стороны, возможно это и послужило причиной выхода из строя.
ШИМ под каким номером на схеме?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 17.06.2020, 11:12 | Сообщение # 122
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата lazarevav70 (  ) ШИМ под каким номером на схеме?
Цитата lazarevav70 ( ) По моему ещё и D105 и D131 менять, звонятся в обе стороны, возможно это и послужило причиной выхода из строя.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
lazarevav70
|
Дата: Среда, 17.06.2020, 12:55 | Сообщение # 124
|
Пользователи
lazarevav70
Рядовой
- Сообщений:10
- Репутация:0±
|
Цитата Anat78 ( ) ШИМ под каким номером на схеме?
31
Спасибо.
Это FB31 который? По каким параметрам его искать? Имею ввиду что в магазине спросить. Добавлено (20.06.2020, 22:18)
---------------------------------------------
Цитата lazarevav70 ( ) Это FB31 который? По каким параметрам его искать? Имею ввиду что в магазине спросить.
R10,12,13 заменить как и родные стояли, на 0,91Ом или стоит заменить на 2,4Ом 3Вт?
|
|
|
|
|
|
nelomaka
|
Дата: Понедельник, 22.06.2020, 18:32 | Сообщение # 125
|
|
|
Всем привет. Интересует вариант переделки устройств с 2018г.в. когда трансформатор перематывается! Получается что мы его первичку мотаем под 220В (в два раза больше витков-согласен), но частота у америкосов 60Гц, а у нас 50Гц. По такому принципу можно и тороид небольшой получается поставить в цепь после шнура питания с заменой мелочевки чтоб не мотать ферритовый транс???
Сообщение отредактировал nelomaka - Понедельник, 22.06.2020, 19:17 |
|
|
|
|
|
igorn1975
|
Дата: Вторник, 21.07.2020, 00:25 | Сообщение # 126
|
|
|
какие транзисторы в обвязки ШИМ? Добавлено (21.07.2020, 00:26)
---------------------------------------------

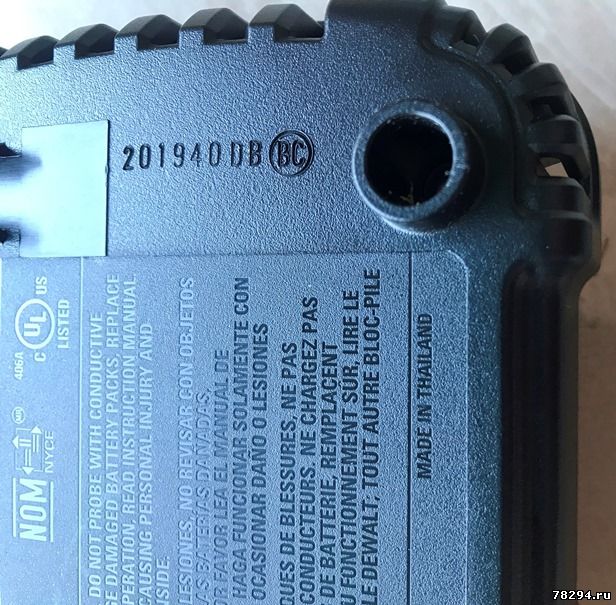

дата на устройстве год и номер недели?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 21.07.2020, 00:41 | Сообщение # 127
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
MMBT4401
год неделя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
igorn1975
|
Дата: Вторник, 04.08.2020, 20:26 | Сообщение # 128
|
|
|
Преобразователь 250ватт получил
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 27.08.2020, 22:16 | Сообщение # 129
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Еще 118 зарядное:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Прохожий
|
Дата: Пятница, 25.09.2020, 16:38 | Сообщение # 130
|
|
|
Добрый день.

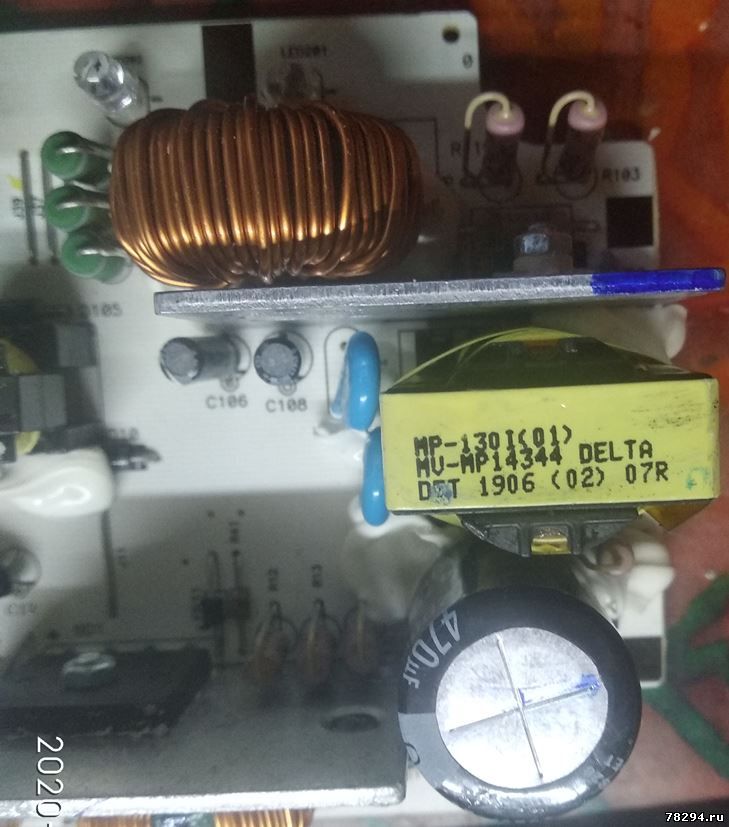

есть отличия в маркировке трансформатора по году выпуска?Добавлено (25.09.2020, 16:39)
---------------------------------------------
на что возможна замена маломощного ШИМа?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 25.09.2020, 20:58 | Сообщение # 131
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Нет трансформаторы одинаковые
именно на что заменить IC32?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Прохожий
|
Дата: Вторник, 29.09.2020, 16:20 | Сообщение # 132
|
|
|
Цитата Anat78 ( ) именно на что заменить IC32?
уже решил, нашёл бу

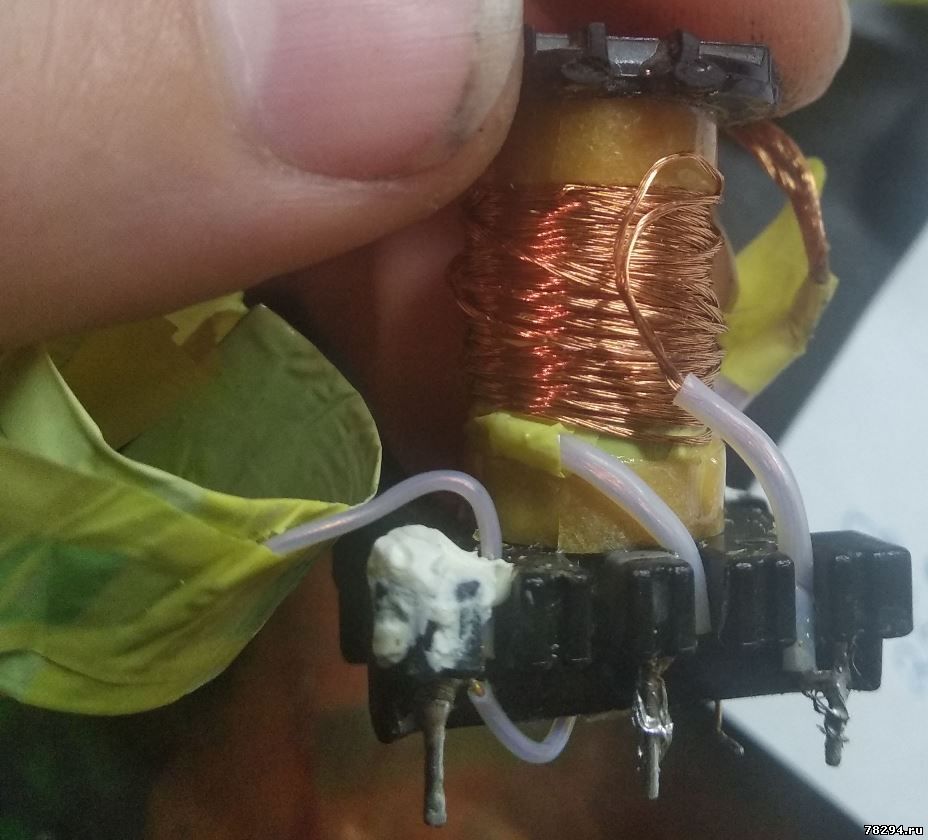

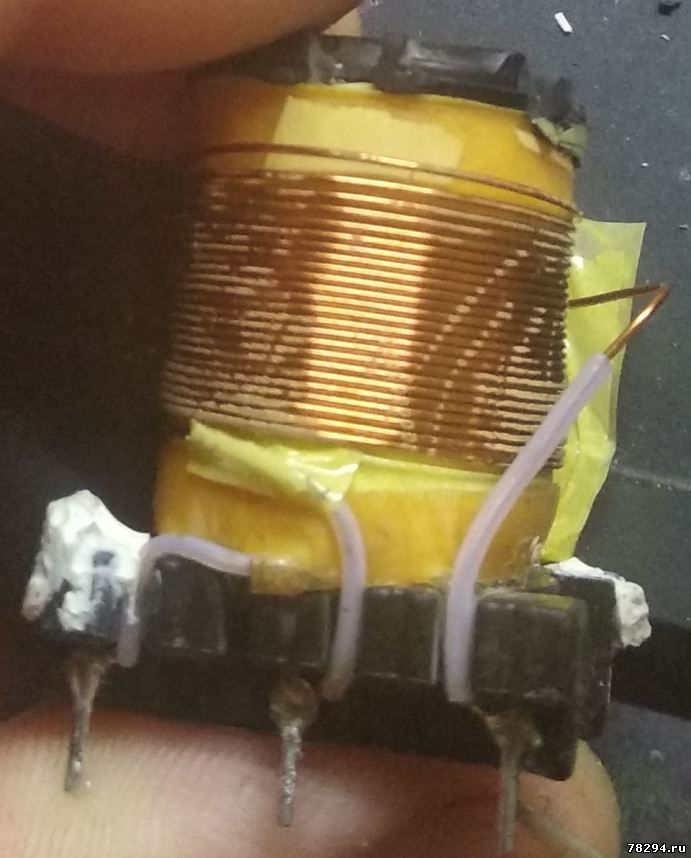

перемотал трансформатор - работает как-то не так как хочется(
сильно греется выходной полевик, сразу не обратил внимание - благополучно помер, минут через 10 после включения с аккумом
возможно не так перемотал?

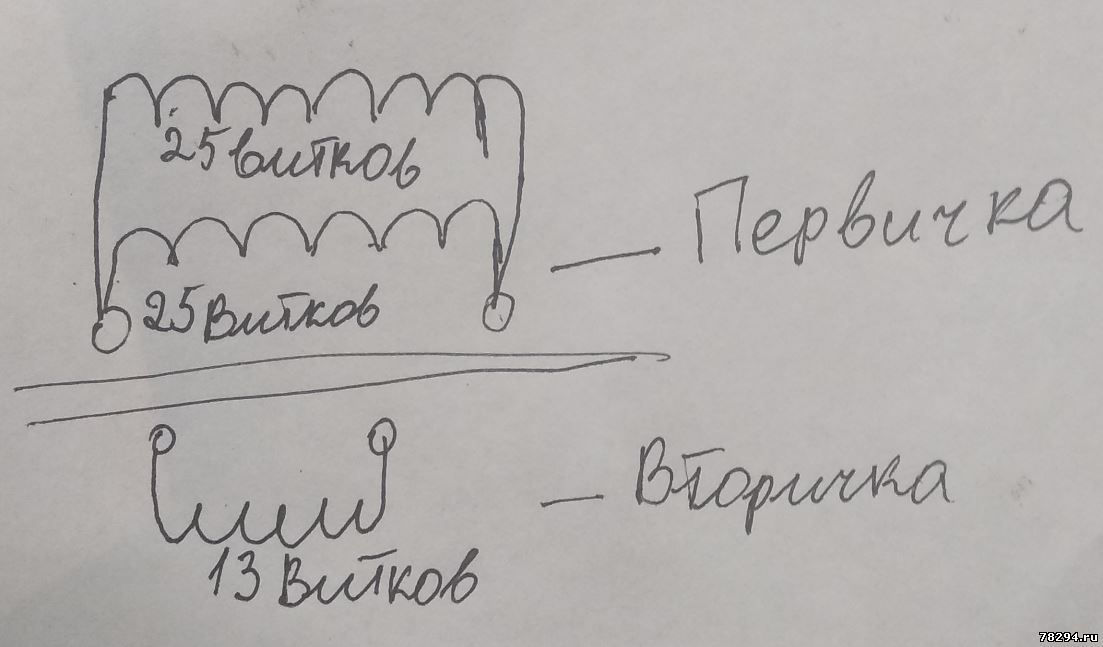

перематывал только верхнюю обмотку, намотал в два раза больше витков (56 или 58), правильно?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 29.09.2020, 16:27 | Сообщение # 133
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Именно выходной полевик или все таки шотки? на какое напряжение он был?
Да в 2 раза больше витков
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Прохожий
|
Дата: Четверг, 01.10.2020, 10:42 | Сообщение # 134
|
|
|
Транзистор на 800 Вольт
Резисторы в R10-R12 2.4Ом
Обвязка Шима целая
Попробую ещё раз перемотать транс другим проводом, пока идей нет (
Явно не в режиме
|
|
|
|
|
|
yuran191271
|
Дата: Воскресенье, 18.10.2020, 05:03 | Сообщение # 135
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
Поделюсь своими наблюдениями
Пользователь Tubik83 столкнулся с вариантом работы зарядки - когда мигает светодиод зарядки, а аккумулятор не заряжается. Так вот и у меня была
та же ситуация.
Решение проблемы было в завышенном номинале резистора ( смотрите схему на DCB115 ) R12 по схеме 5к76, а у меня он был 280к.
Только осциллографом выявил что на 2 ножке ШИМ не одиночные импульсы, а непонятные пачки импульсов.
При этом на 3 ножке ШИМ пила а не постоянные 0,8 В .
Зарядка при такой неисправности выдает на выходе 12,6 В что с аккумулятор что без него.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 18.10.2020, 12:05 | Сообщение # 136
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Обычный производственный брак, неправильно бобину с резисторами в станок зарядили
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Воскресенье, 18.10.2020, 14:36 | Сообщение # 137
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
Не думаю что брак производства , до этого как то работал .
|
|
|
|
|
|
vasiachorniak
|
Дата: Вторник, 22.12.2020, 12:31 | Сообщение # 138
|
|
|

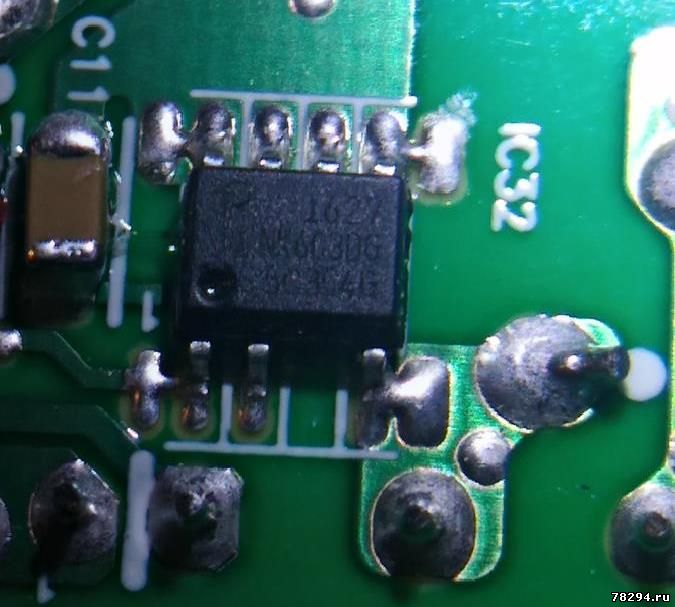

на что заменить IC32?
микросхема номер его 1627 LNK603DG 50354G
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.12.2020, 14:10 | Сообщение # 139
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
LNK603DG, AC/DC-преобразователь
купить: http://ali.pub/5ew56g

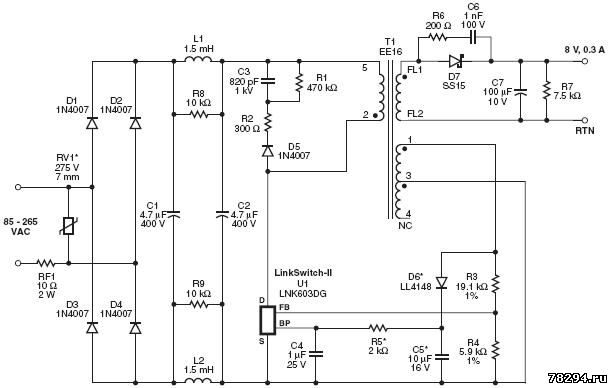

Схема:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
GRAF
|
Дата: Четверг, 24.12.2020, 19:08 | Сообщение # 140
|
|
|
не факт может по обвязке что накрылось!
ни чего хорошего не выйдет если так сделать будет не хватать для раскачки и полноценной работы транса
Цитата Anat78 ( ) Да про такое писали на соседнем строительном форуме что после 3-8 раз такие зарядные сгорают - деградация элементов
Цитата Anat78 ( ) Если плотничком мотаете то конечно |
|
|
|
|
|
garik3165
|
Дата: Пятница, 01.01.2021, 18:07 | Сообщение # 141
|
|
|
Цитата Psy ( ) впаиваю вместо резисторов (которые после дросселя) 0,56 Ом три штуки по 0,1 Ом
Закупился цементными "заменителями" для последующей модернизации, а тут бац!, не десятые, а сотые, ну спасибо.
|
|
|
|
|
|
igor_160788
|
Дата: Воскресенье, 31.01.2021, 07:00 | Сообщение # 142
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|

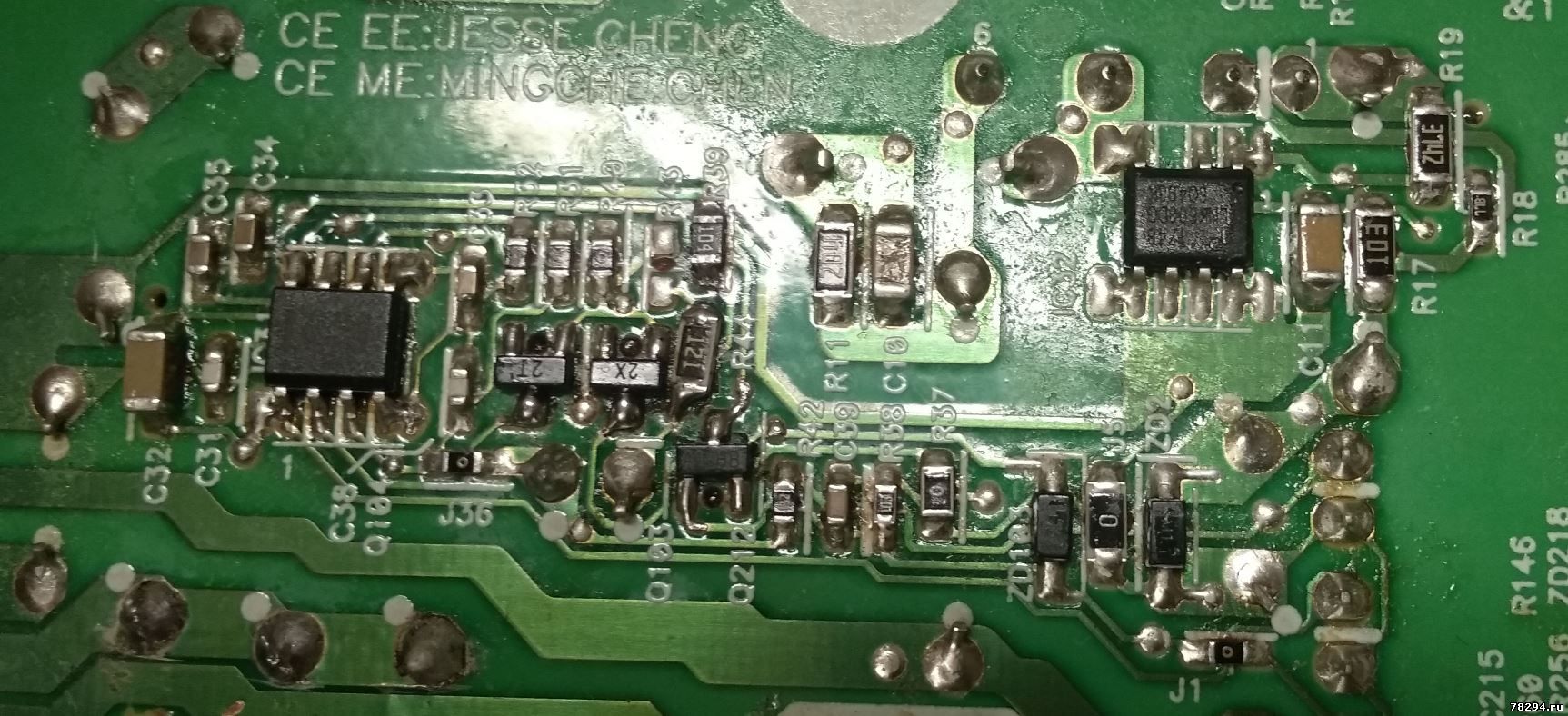

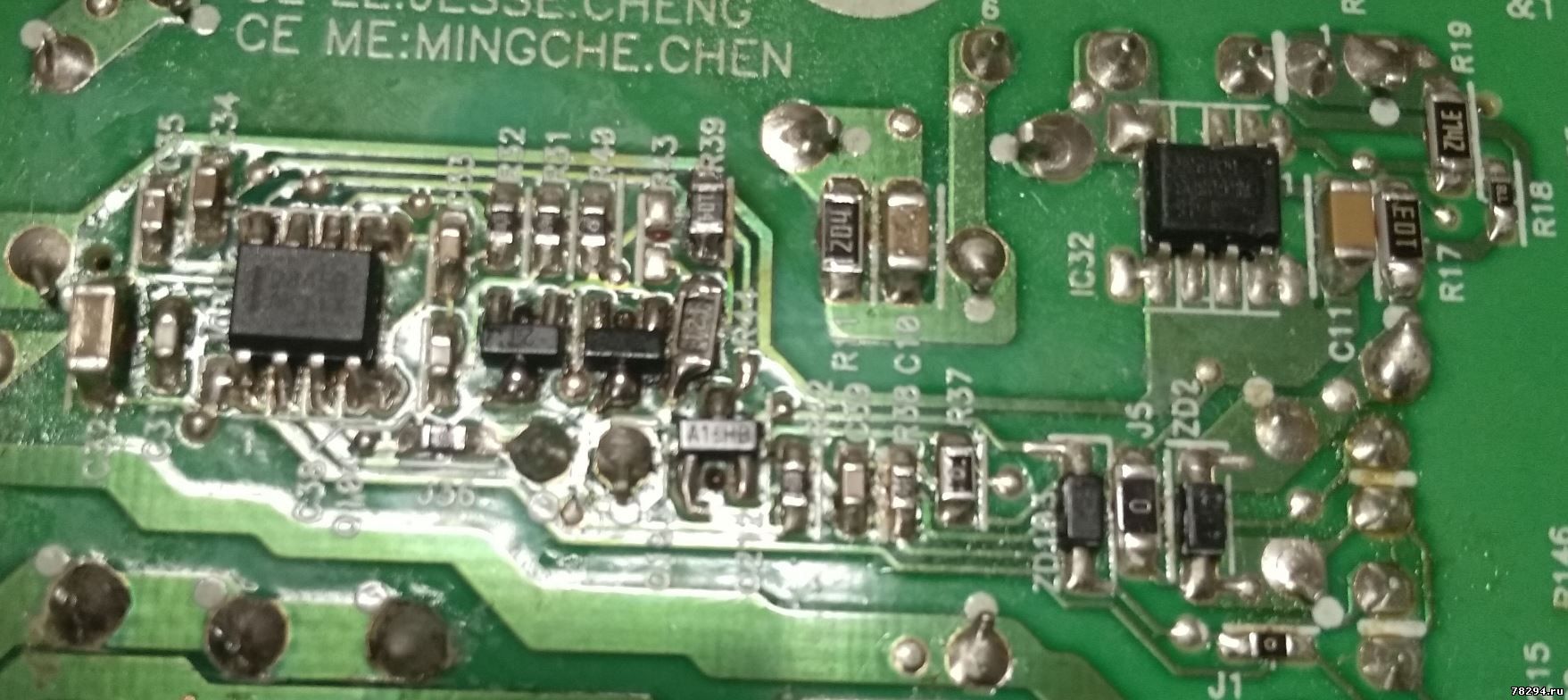

Вид восстановленной рабочей обвязки шим с замененными элементами:
|
|
|
|
|
|
Tango
|
Дата: Суббота, 20.03.2021, 23:10 | Сообщение # 143
|
|
|
Цитата aaln90 ( ) Q212 - BCR129 (WVS на корпусе маркировка)
При тестировании этого транзистора транзисторным тестером - P-E-Mosfet (Vt-2,07V,Cg-35pf, Rds-5,6Om)Добавлено (22.03.2021, 23:42)
---------------------------------------------
Цитата Tango ( ) При тестировании этого транзистора транзисторным тестером - P-E-Mosfet (Vt-2,07V,Cg-35pf, Rds-5,6Om). BSS84AK. Поставил то что былоj(AO3409).Работает. |
|
|
|
|
|
twingo
|
Дата: Четверг, 25.03.2021, 15:20 | Сообщение # 144
|
|
|

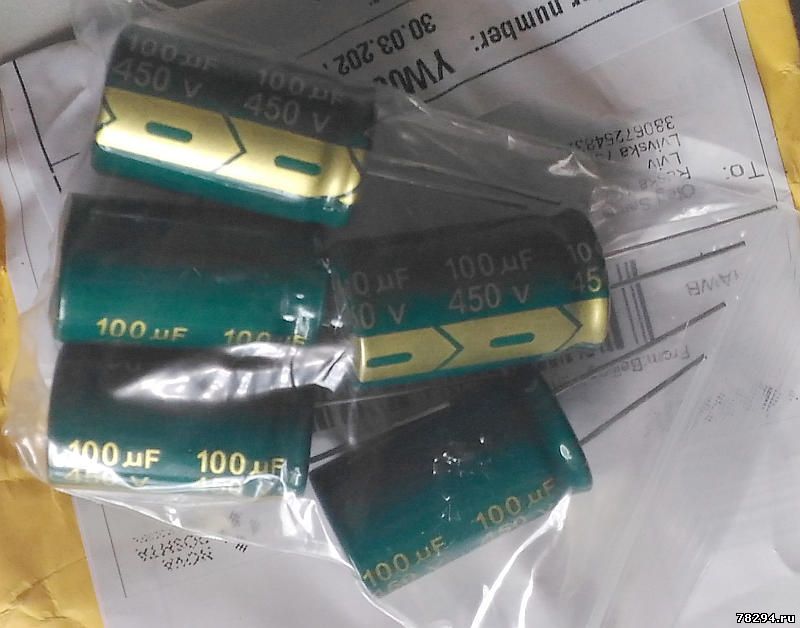

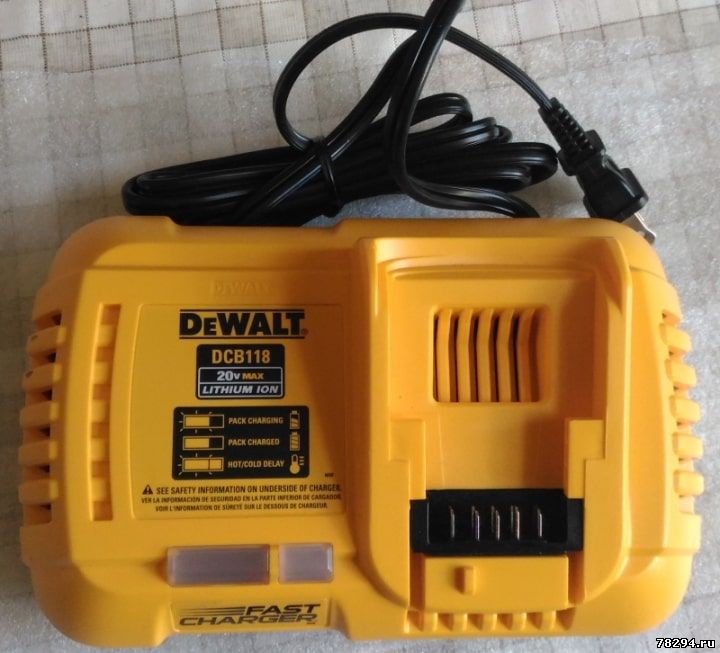

Приветствую. Потихоньку "доходят руки" и до зарядок. В наличии, как оказалось, несколько разных, но вроде как эта подходит по всем параметрам для рекомендованой Вами ( замена конденсатора, установка варистора и термистора, замена вилки питания) переделки. Стоит рискнуть и попробовать?
---------------------------------------------
Можно ли указанный Вами конденсатор заменить на 100uF 400V EXR 18x41mm (low imp.) (EXR101M2GB-Hitano) (электролитический конденсатор низкоимпедансный)?
Сообщение отредактировал twingo - Четверг, 25.03.2021, 15:29 |
|
|
|
|
|
cashamir
|
Дата: Четверг, 08.04.2021, 21:29 | Сообщение # 145
|
|
|
Здравствуйте.
Может кто подскажет:
ZD2 стабилитрон на 13в?
ZD103 ?
|
|
|
|
|
|
igor_160788
|
Дата: Четверг, 08.04.2021, 23:32 | Сообщение # 146
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|
ZD103 - стабилитрон 15в
|
|
|
|
|
|
7vovan7
|
Дата: Воскресенье, 11.04.2021, 15:46 | Сообщение # 147
|
|
|
Подскажите, как в схеме подключается кулер охлаждения? Добавлено (11.04.2021, 15:48)
---------------------------------------------
Может по это схеме и в другие зарядки подойдет?
Сообщение отредактировал 7vovan7 - Воскресенье, 11.04.2021, 15:47 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 11.04.2021, 16:30 | Сообщение # 148
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Просто стоит смд транзистор и включает вентилятор от сигнала с контроллера заряда просто
Да можно так сделать и для других зарядных, делал для 112 автоматическое управление вентилятором
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
twingo
|
Дата: Понедельник, 12.04.2021, 14:45 | Сообщение # 149
|
|
|
Приветствую. Такие подойдут?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.04.2021, 14:53 | Сообщение # 150
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
да
