Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
motofen
|
Дата: Суббота, 22.02.2020, 13:18 | Сообщение # 91
|
|
|
Здравствуйте коллеги.
Есть ли у кого то сервизный мануал к зарядному устройству dewalt DCB118.Есть много сгоревших дорожек и сопротивлений около ШИМ,которые без схемы очень трудно восстановить.Благодарю заранее.
|
|
|
|
|
|
kerya44
|
Дата: Понедельник, 02.03.2020, 21:44 | Сообщение # 92
|
|
|
Я новичок у вас на форуме.Всем привет.
Переделал зарядку девольт 118.дата выпуска 2018 13 DB(BC)Заменил Конденсатор на 100 мф.450 в.
Добавил варистор, и термистор в разрез дорожки.
Первая проблема не работает вентилятор. Крутил вертел, убрал термистор, но вентилятор на заработал (хотя признаки жизни подавал).
После нескольких попыток вытаскивания и вставляний вилки в розетку сгорела дорожка та что на отдельной плате под аккумулятор.
Может кто сталкивался с такого рода проблемами, посоветуйте что нужно поменять чтобы зарядка работала и не сгорала.
Заряжаю акум флексвольт на 9 А*ч.
В целом зарядка сильно не грелась, даже без вентилятора, хотя больше 5 минут её не мучил.

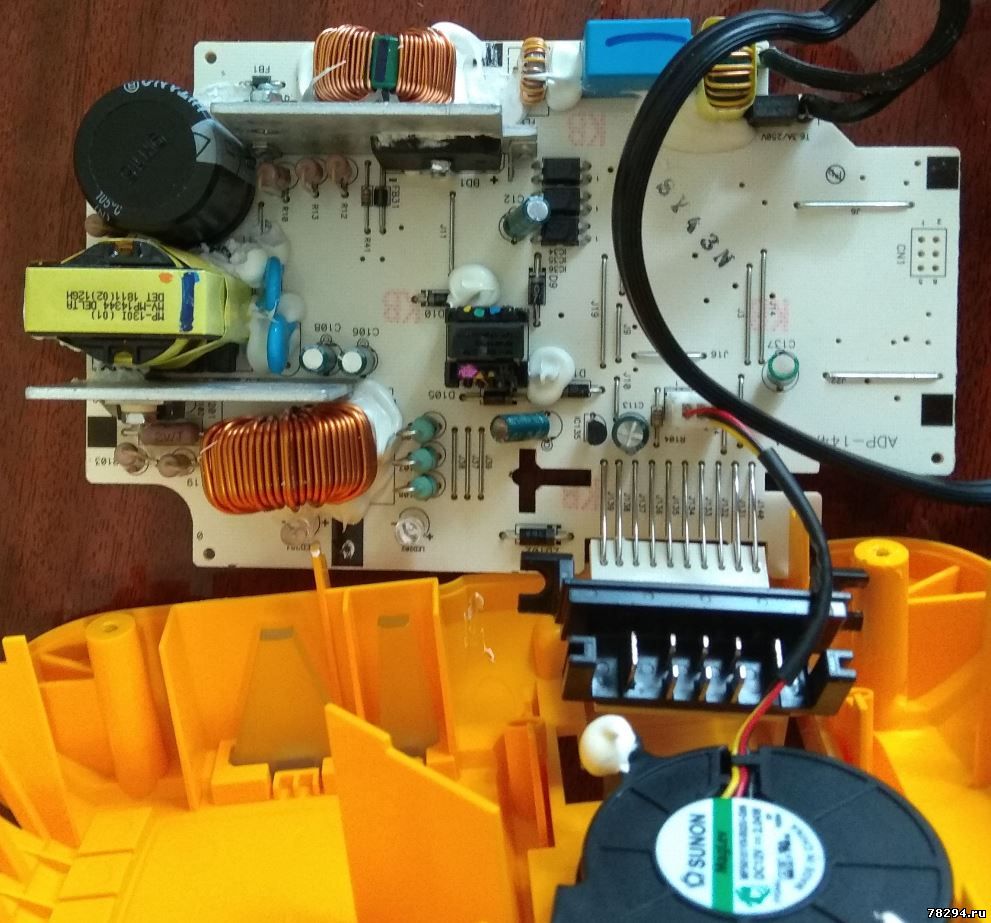

фото
Микросхема IC32
1751
LNK 603 DG
6S926E
Транзистор тот что на радиаторе с диодным мостом 6R299B

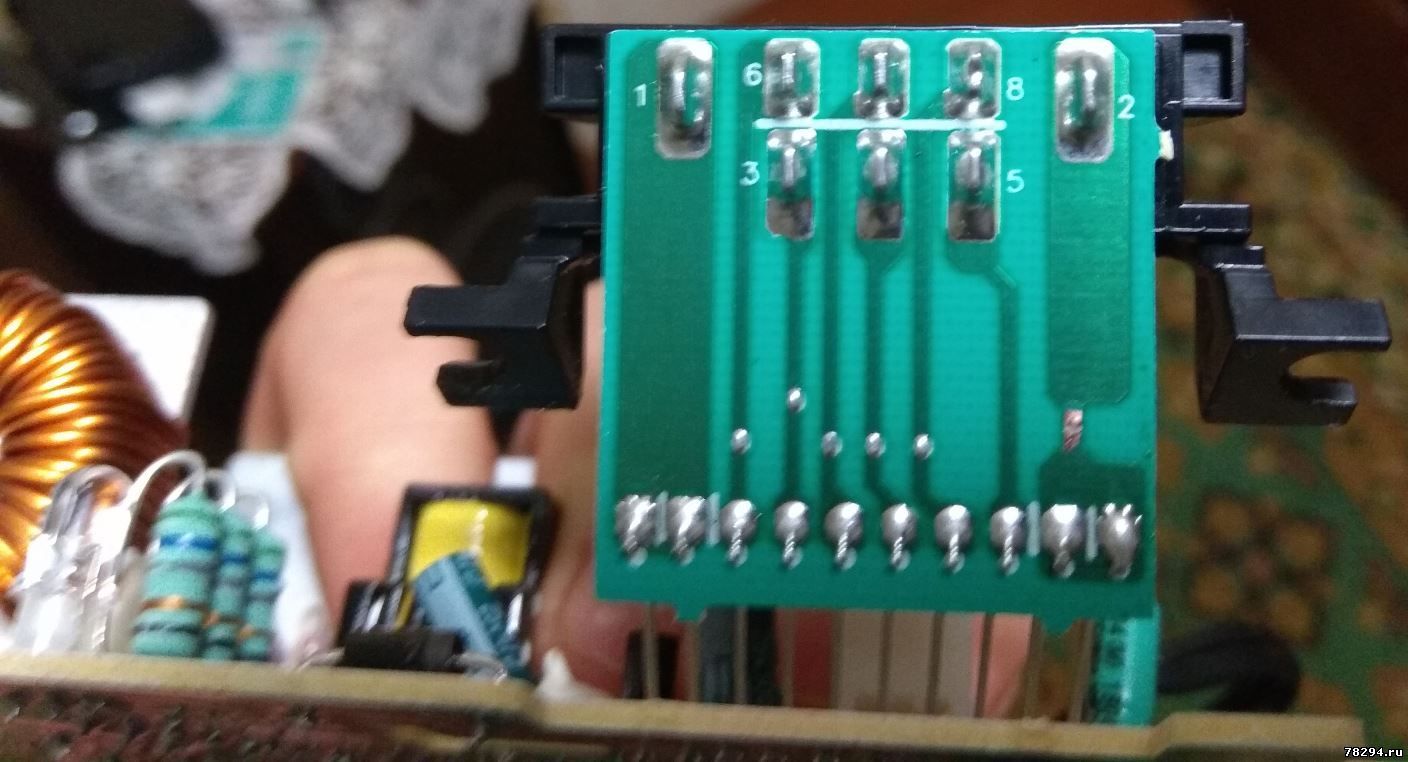

Сгоревшая дорожка.
Или вернуть все запчасти назад пока не поздно.) и купить понижающий трансформатор. Но не охота с ним морочиться, и я так понимаю нужно не абы какой преобразователь.?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 03.03.2020, 11:11 | Сообщение # 93
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
kerya44
Если дорожка сгорела то сгорел и диод шотки в выпрямителе
И вероятно еще и транзистор
Надо все проверять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kerya44
|
Дата: Вторник, 03.03.2020, 12:41 | Сообщение # 94
|
|
|
Я думаю что всё целое.Т.к.1) при включении в сеть светодиод моргает.2)на контакты перегоревшей дорожки подключал тестер,он показал ток 8 А при присоеденённой батарее.т.е. заряд идёт.(провода сильно нагрелись).
Больше не мучил ни тестер ни зарядку,дабы не сжечь ещё что либо.
Я так понимаю если всё в норме ,то нужно перемотать первичку трансформатора?У вас есть пошаговая инструкция как проводить такую манипуляцию?Можно в ЛС.
п.с.
Мне важно оставить высокий ток заряда,поэтому вариант с перепайкой выходов транса мне не подходит.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 03.03.2020, 13:11 | Сообщение # 95
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата kerya44 (  ) Мне важно оставить высокий ток заряда,поэтому вариант с перепайкой выходов транса мне не подходит.
Если хотите такой же ток то варианта два или адаптер 220-110 вольт или перемотка первичной обмотрки трансформатора, но я такое еще не делал - слишком высока вероятность сломать феррит
Все остальные варианты только с уменьшением тока заряда до 5А
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kerya44
|
Дата: Вторник, 03.03.2020, 13:34 | Сообщение # 96
|
|
|
Понял.Ещё раз спасибо!
Еще вопрос.Преобразователь который можно запихнуть во внутрь,как он выглядит?если можно дайте ссылку па покупку такого преобразователя.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 03.03.2020, 14:46 | Сообщение # 97
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата kerya44 ( ) Преобразователь который можно запихнуть во внутрь,как он выглядит?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kerya44
|
Дата: Пятница, 06.03.2020, 22:48 | Сообщение # 98
|
|
|

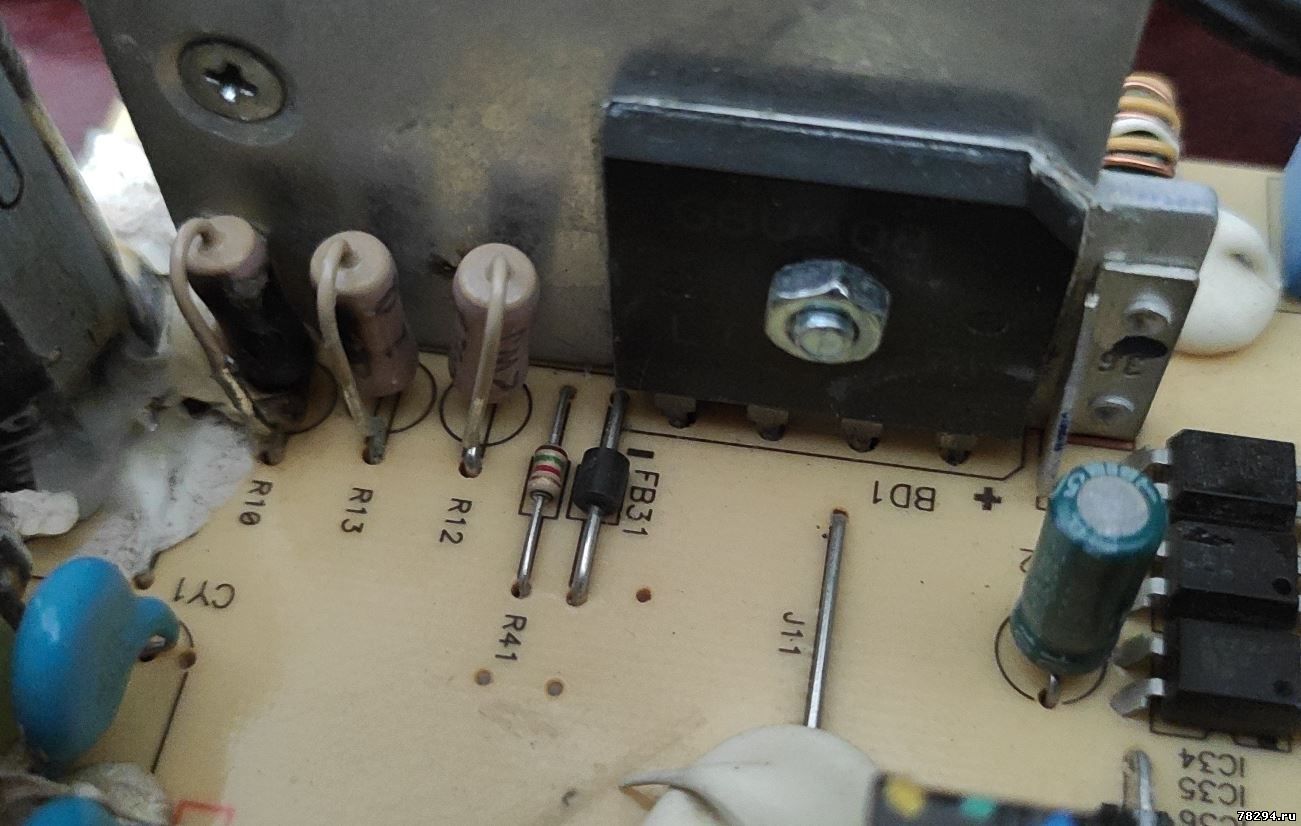

Вернул все детали назад(120в),подсоединил к тансформатору на 110в срорел R 41,J 36, и отгорела ножка у IC 31.
Прошу подсказать номиналы и аббревиатуры деталей.(
Диодный мост , силовой ключ ,диод Шоттки не проверял,в чем может быть причина выхода из стоя этих деталей?(
R41 нашел здесь же.- 1,5 КОм?
J36- номинал 0,как я понял резистор с нулевым сопротивлением(предохранитель).
Осталось разобраться с IC 31 что за зверь?И почему вылетела вся эта цепочка?Вероятно что дальше по схеме что-то не исправно(кз),а что?Подскажите пожалуйста.
И где можно купить IC 31 или чем заменить?
Забыл добавить,зарядное успело поработать секунд 30 в штатном режиме.Добавлено (07.03.2020, 14:13)
---------------------------------------------
Ещё заметил что деградировала IC 131,поплавился корпус,подскажите маркировку пожалуйста.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 08.03.2020, 18:23 | Сообщение # 99
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата kerya44 ( ) J36
R41 - 1.5к
IC 31 - 3845B http://ali.pub/4jrzrt
IC131 - AS358a http://ali.pub/4jrzty
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
firestart
|
Дата: Среда, 15.04.2020, 00:33 | Сообщение # 100
|
|
|
Здравствуйте, выложите пожалуйста фото платы европейского варианта со стороны монтажа
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.04.2020, 00:48 | Сообщение # 101
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
маска платы одинаковая
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
faddy777
|
Дата: Четверг, 16.04.2020, 13:00 | Сообщение # 102
|
|
|
Восстанавливаю сгоревший DCB118, столкнулся с проблемой приобретения BCR129, приобрел тут http://ali.pub/4nvglb, но транзисторы оказались фейковые, подскажите где можно приобрести?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.04.2020, 13:16 | Сообщение # 103
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Есть аналоги:
DTC111
FA1A4Z
HUN2215
KRC111S
MMUN2215
PDTC114TT
SRC1211S
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
faddy777
|
Дата: Четверг, 16.04.2020, 13:17 | Сообщение # 104
|
|
|
Отлично, большое спасибо, буду искать.
|
|
|
|
|
|
arhip114
|
Дата: Четверг, 16.04.2020, 20:42 | Сообщение # 105
|
|
|
Здравствуйте, сгорела переделанная 118 зарядка. 12 неделя 2018 год.
Выгорел "мостик" на плате батареи и диодная сборка MBR20150CTW.
Запаял мостик проводом 0.25 и заменил диодную сборку на MBR20200CT.
Сейчас все работает.
Вопрос по трансформатору "mp-130I" -Может уже появился отдельно в продаже !?
Хочется сделать все по уму.
Сообщение отредактировал arhip114 - Четверг, 16.04.2020, 20:49 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.04.2020, 20:51 | Сообщение # 106
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Цитата arhip114 ( ) Может уже появился отдельно в продаже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
arhip114
|
Дата: Четверг, 16.04.2020, 22:42 | Сообщение # 107
|
|
|
Ясно. А какие параметры должны быть у трансформатора ? Думаю выпаять и отнести в перемотку.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.04.2020, 00:14 | Сообщение # 108
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Просто первичку перемотать на вдвое большее кол-во витков
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
arhip114
|
Дата: Пятница, 17.04.2020, 10:10 | Сообщение # 109
|
|
|
Спасибо! Буду делать.
|
|
|
|
|
|
faddy777
|
Дата: Четверг, 30.04.2020, 17:06 | Сообщение # 110
|
|
|
Удалось восстановить зарядное устройство, но периодически сгорает MBR20150, ток заряда уменьшил убрав один из 3х резисторов, поможет ли замена диода на MBR20200 ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.04.2020, 18:35 | Сообщение # 111
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
поможет но только немного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
faddy777
|
Дата: Четверг, 30.04.2020, 18:37 | Сообщение # 112
|
|
|
Цитата Anat78 ( ) поможет но только немного
Перематывать трансформатор?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.04.2020, 21:49 | Сообщение # 113
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Да один из правильных способов, домотать первичку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
faddy777
|
Дата: Четверг, 30.04.2020, 21:53 | Сообщение # 114
|
|
|
Цитата Anat78 ( ) Да один из правильных способов, домотать первичку
Спасибо, уже так и поступил, переделал трансформатор, диод MBR20150 работает стабильно, протестировал на разных АКБ, все отлично.
Токоограничивающий резистор, который ранее убирал, вернул на место.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.04.2020, 22:02 | Сообщение # 115
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
отлично, еще бы кто фото выкладывал
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 15.05.2020, 11:28 | Сообщение # 116
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Переделка Dewalt для зарядки акб 54-60 вольт с неисправной платой (900р):
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 05.06.2020, 10:40 | Сообщение # 117
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Еще раз сравнение зарядного 118 для европы 220в и для америки 110в:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 05.06.2020, 10:42 | Сообщение # 118
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Продолжение:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lazarevav70
|
Дата: Вторник, 16.06.2020, 11:34 | Сообщение # 119
|
Пользователи
lazarevav70
Рядовой
- Сообщений:10
- Репутация:0±
|
Добрый день.
Есть зарядник 2016г. достался уже переделанным на 220в. Работал исправно.
Первая поломка. При включении в сеть 1 сигнал светодиодом, при подключении АКБ включается вентилятор, светодиод моргает но заряд не идет. Разобрал, заменил сдвоенный диод на MBR20200CT и восстановил перемычку проводом 0,25мм. Включил, зарядил АКБ. При второй попытки зарядить АКБ, перестал работать,

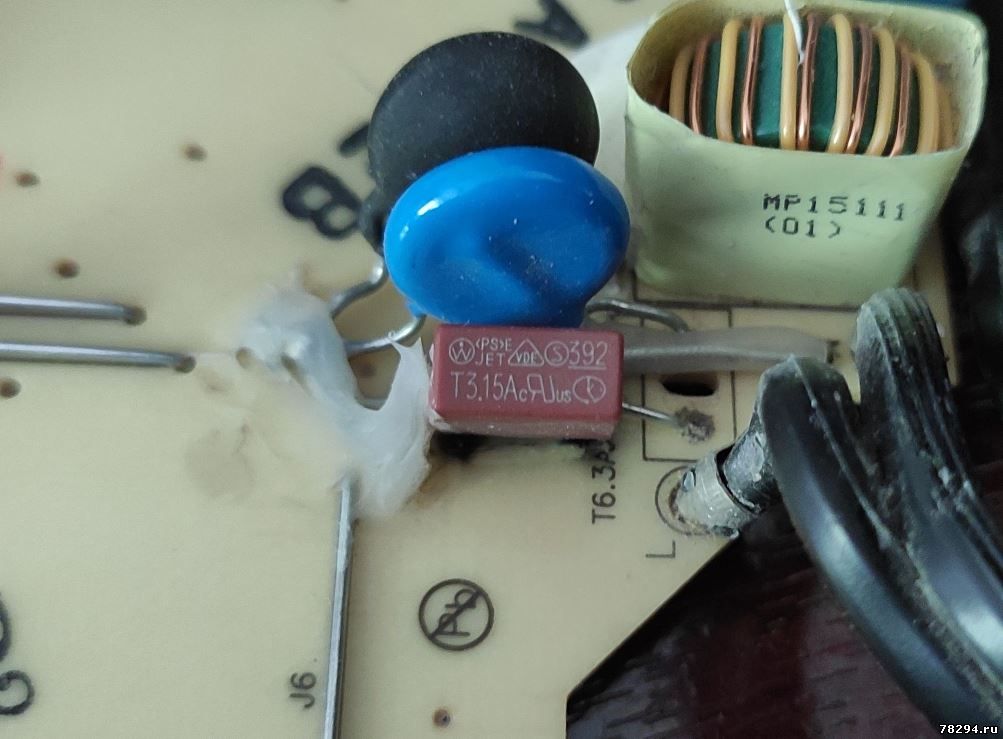

Вторая поломка.Разобрал, сгорел предохранитель Т6,3А и резистор R10.
Подозреваю что при первой поломке не нашел еще что сгорело. Что еще посмотреть?
Транзистор целый, диод MBR20200CT и мост то же в норме.
Сообщение отредактировал lazarevav70 - Вторник, 16.06.2020, 13:25 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.06.2020, 17:17 | Сообщение # 120
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|

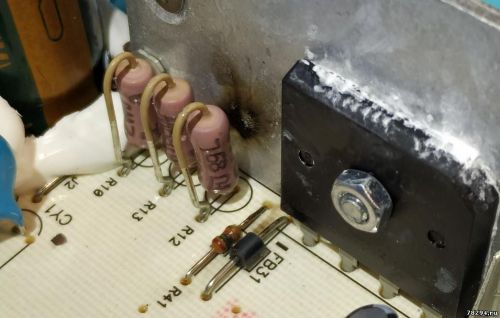

R12-13 тоже сгорели и шим еще
