Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
aleksandrrudenko347 Дата: Понедельник, 04.03.2019, 23:18 | Сообщение # 21

Пользователи

aleksandrrudenko347

Рядовой

  • Сообщений: 3
  • Репутация: 0

Переделал зарядку dcb 118 включил зарядил одну батарейку вроде прошло нормально потом нашел этот сайт увидел про зарядки 18 года у меня 08.18 выпуска теперь думаю все назад перепаивать .могло что нибудь сгореть от одной зарядки батареи
Anat78 Дата: Понедельник, 04.03.2019, 23:37 | Сообщение # 22

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата aleksandrrudenko347 ()
.могло что нибудь сгореть от одной зарядки батареи

Тут как повезет, у некоторых сгорает на 3-4 зарядке, у кого-то и после 10 не сгорает, тут китайская промышленность неисповедима smile

Цитата multichannel262 ()
они на 0.91 Ом?

Верно 0,91ом, сгорают когда сгорает силовой транзистор - его под замену, заказывайте сразу мощнее по току
Плюс проверяйте диодный мост, предохранитель, термистор, выходной сдвоенный диод


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aleksandrrudenko347 Дата: Понедельник, 04.03.2019, 23:50 | Сообщение # 23

Пользователи

aleksandrrudenko347

Рядовой

  • Сообщений: 3
  • Репутация: 0

Здраствуйте переделал dcb 118 как было показано для зарядок 17г не прчитал внимательно .поспешил зарядил одну батарейку все нормально .что нибудь могло сгореть от зарядки одной батареи или нет.как теперь впоять обратно кондер на200 в ,а.варистор и термистор нужно выпаивать. Куплю преобразователь
Anat78 Дата: Вторник, 05.03.2019, 08:34 | Сообщение # 24

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата aleksandrrudenko347 ()
было показано для зарядок 17г не прчитал внимательно

Так зарядные 17 года можно переделывать и по старой схеме все у вас хорошо, вы переделали и можете пользоваться спокойно!


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aleksandrrudenko347 Дата: Вторник, 05.03.2019, 12:00 | Сообщение # 25

Пользователи

aleksandrrudenko347

Рядовой

  • Сообщений: 3
  • Репутация: 0

В том то и дело что зарядка 18 г выпуска
Anat78 Дата: Среда, 06.03.2019, 22:13 | Сообщение # 26

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата aleksandrrudenko347 ()
В том то и дело что зарядка 18 г выпуска

Если не перегревается и мучить непрерывными зарядками батарей то можно так и  оставить, пускай работает


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Psy Дата: Четверг, 07.03.2019, 00:41 | Сообщение # 27

Пользователи

Psy

Рядовой

  • Сообщений: 2
  • Репутация: 3

И снова здрасти.
Имею в распоряжении зарядку для европейского рынка и могу сделать следующие заключения из сравнения схематики:
Доступно только для пользователей
Anat78 Дата: Четверг, 14.03.2019, 16:36 | Сообщение # 28

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Итого
Обвязка ШИМ на европейской и американской версии зарядного устройства Dewalt DCB118

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
khnarekk Дата: Суббота, 16.03.2019, 00:56 | Сообщение # 29

Пользователи

khnarekk

Рядовой

  • Сообщений: 1
  • Репутация: 0

Добрый вечер, а в чем отличия по схемотехнике между зарядками 17 года и 18? Как понят смотря на плату - выйдет ли из строя зарядка после переделки независимо от года выпуска?
Anat78 Дата: Суббота, 16.03.2019, 14:15 | Сообщение # 30

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата khnarekk ()
по схемотехнике между зарядками 17 года и 18?

Вот и пытаемся разобраться в этом, производитель один и тот же, маска платы одинаковая
Цитата khnarekk ()
Как понят смотря на плату - выйдет ли из строя зарядка после переделки независимо от года выпуска?

Тут многое зависит как качественно будет произведена переделка, ведь в самом начале описано только минимум заменяемых деталей, но для полной переделки надо полностью повторить европейское зарядное по деталям


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
diamaximum Дата: Среда, 03.04.2019, 13:09 | Сообщение # 31

Пользователи

diamaximum

Рядовой

  • Сообщений: 1
  • Репутация: 0

Добрый день ! Сгорела зарядка 13 неделя 2018 . В итоге сгорела диодная сборка mbr20150ct и раз мигает светодиодом, подскажите что еще посмотреть?
Anat78 Дата: Четверг, 04.04.2019, 08:43 | Сообщение # 32

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата diamaximum ()
Сгорела зарядка 13 неделя 2018 . В итоге сгорела диодная сборка mbr20150ct и раз мигает светодиодом, подскажите что еще посмотреть?

так же проверить выходной диод шотки, силовой транзистор и предохранитель на разьеме


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oil_taman@opasciscom Дата: Среда, 24.04.2019, 02:59 | Сообщение # 33

Пользователи

oil_taman@opasciscom

Рядовой

  • Сообщений: 5
  • Репутация: 0

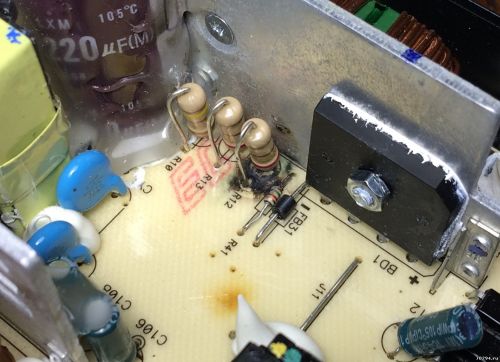

Перепаял ЗУ DeWalt DCB118 (201812DB) по стандартной схеме. Не знал что 2018 не переделываются. Зарядил этой зарядкой раз 5 разные АКБ от 2 Ач до 6Ач.
Всё вроде было норм. Но вот вставляю 9 амперную АКБ и кирдык sad И дорожка сгорела и резисторы). Вот только не могу индифицировать маленький полосатый резистор.
Как то видел полезный обзор на этом форуме про европейский аналог, видно красный,коричневый и зелёный поясок, а первую не вижу, то ли серебрянная, то ли золотая. Подскажите каталожный номер этого резистора.















Сообщение отредактировал oil_taman@opasciscom - Среда, 24.04.2019, 04:32
Anat78 Дата: Среда, 24.04.2019, 19:11 | Сообщение # 34

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата oil_taman@opasciscom ()
Зарядил этой зарядкой раз 5 разные АКБ от 2 Ач до 6Ач.Всё вроде было норм. Но вот вставляю 9 амперную АКБ и кирдык

Да про такое писали на соседнем строительном форуме что после 3-8 раз такие зарядные сгорают - деградация элементов
Цитата oil_taman@opasciscom ()
каталожный номер этого резистора

R41 - 1.5ком


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
multichannel262 Дата: Пятница, 03.05.2019, 01:12 | Сообщение # 35

Пользователи

multichannel262

Рядовой

  • Сообщений: 3
  • Репутация: 0

И снова здравствуйте!
Писал ранее пост - http://www.78294.ru/forum/5-12-610-16-1551700809

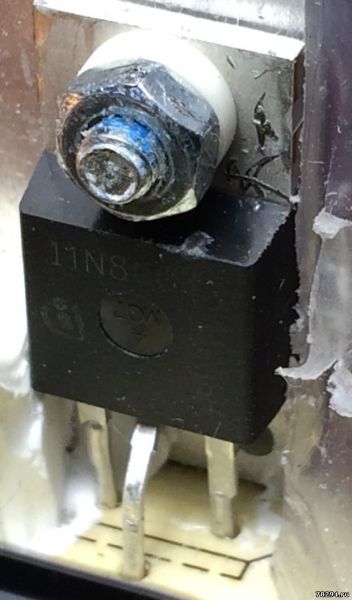

Наконец-то дошли руки купить детали и запаять, поставил транзистор SPP11N80C3XKSA1 с прокладкой и втулкой (изолированного транзистора не было в наличии), вместо 0.91 Ом резисторов поставил 2.4 Ом 1 Вт, подсмотрел здесь же, что лучше американки переделывать вот так.





Диодный мост по входу выпаял и проверил, рабочий
Предохранитель, термистор проверил без выпаивания, рабочие
Выходной сдвоенный диод проверил так же без выпаивания тк не подлезть отверткой дабы открутить его, вроде как тоже рабочий

По итогу зарядка включается, мигает один раз и ждет аккумулятор, вентилятор выключен
Вставляю аккумулятор DCB609, включается вентилятор и начинает моргать светодиод типа заряд идет
Но за 3 часа аккумулятор вообще не зарядился, как была 1 палка так и осталась.

Что еще смотреть и возможно менять?)
Anat78 Дата: Пятница, 03.05.2019, 19:17 | Сообщение # 36

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата multichannel262 ()
Что еще смотреть и возможно менять?)

Смотрите именно диод и предохранитель на разьеме для батарее


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
multichannel262 Дата: Суббота, 04.05.2019, 18:44 | Сообщение # 37

Пользователи

multichannel262

Рядовой

  • Сообщений: 3
  • Репутация: 0

Цитата Anat78 ()
Смотрите именно диод и предохранитель на разьеме для батарее


Диод выпаял и проверил, исправен (мультиметр показывает падение 260 мВ на каждом диоде, ну и в обратку ток не пускают совсем)

Предохранитель на разъеме (дорожка?) целый

Резистор R39 в обвязке ШИМ видимо существенно нагрелся, видно даже на обратной стороны платы, выпаял его и зачистил место, дорожку под ним я так понимаю мне предстоит восстановить и впаять новый резистор на 100 кОм?

Ну и смущают транзисторы, если их менять, то на какие?





Больше глазу зацепиться не за что, вроде все целое


Сообщение отредактировал multichannel262 - Суббота, 04.05.2019, 18:44
Anat78 Дата: Воскресенье, 05.05.2019, 04:29 | Сообщение # 38

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата multichannel262 ()
мне предстоит восстановить и впаять новый резистор на 100 кОм?

да и r44 тоже
Цитата multichannel262 ()
Ну и смущают транзисторы, если их менять, то на какие?

MMBT4401


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Tubik83 Дата: Вторник, 07.05.2019, 22:47 | Сообщение # 39

Пользователи

Tubik83

Рядовой

  • Сообщений: 8
  • Репутация: 0

Всем привет! Стал счастливым обладателем инструмента dewalt и зарядки DCB118(производство 2018 46)  соответственно попал на этот форум только после  "фейерверка" резистора R13. Включал с 6-ти амперным флексвольтом, и ровно через 2 секунды произошел салют((  Предохранитель цел, smd компоненты все целы, дорожка тоже жива. Судя по отзывам выше полетел транзистор. У меня стоит K15A60U. Посоветуйте аналог по-мощнее  и на что еще стоит обратить внимание для реабилитации пациента!!
Anat78 Дата: Вторник, 07.05.2019, 23:12 | Сообщение # 40

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата Tubik83 ()
после "фейерверка" резистора R13.


А это значит что и два рядом могли тоже сгореть, полевик да умер
Так же проверьте диод шотки еще
Более мощный это будет SPW17N80C3 - http://ali.pub/3wvkmx

но плюсом надо и трансформатор перематывать


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
