Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
ook Дата: Четверг, 23.10.2025, 02:40 | Сообщение # 301

Пользователи

ook

Рядовой

  • Сообщений:1
  • Репутация:0±

 Зарядное DCB118 Европа. После включения в сеть без аккумулятора светодиод не моргает.  На VCC IС 31 0 вольт, на Q212 на эмиттере и базе
по 12,9 вольт.
Может у кого есть сервис мануал с напряжениями и / или осциллограммами в контрольных точках?
rodzerzelazni854 Дата: Пятница, 14.11.2025, 12:30 | Сообщение # 302

Пользователи

rodzerzelazni854

Рядовой

  • Сообщений:3
  • Репутация:0±
rodzerzelazni854

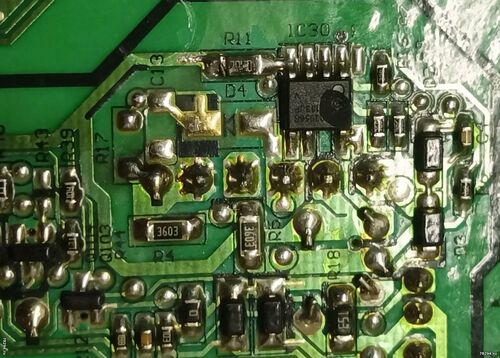

Зарядное DCB118 америка (2022год, Таиланд). После феерверка.
По схеме с первой страницы Q212 MMBT2907A, а на плате WVS.
Вопрос, допустима ли замена на MMBT2907A?
Anat78 Дата: Пятница, 14.11.2025, 15:58 | Сообщение # 303

Администраторы

Anat78

Подполковник

  • Сообщений:8014
  • Репутация:66±
Anat78

или WV2 ?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
rodzerzelazni854 Дата: Пятница, 14.11.2025, 17:27 | Сообщение # 304

Пользователи

rodzerzelazni854

Рядовой

  • Сообщений:3
  • Репутация:0±
rodzerzelazni854

Проверил WVS.
Порыскал и нашёл в продаже BSS84AK.215 - можно ли его на место q212?

Добавлено (03.12.2025, 15:46)
---------------------------------------------

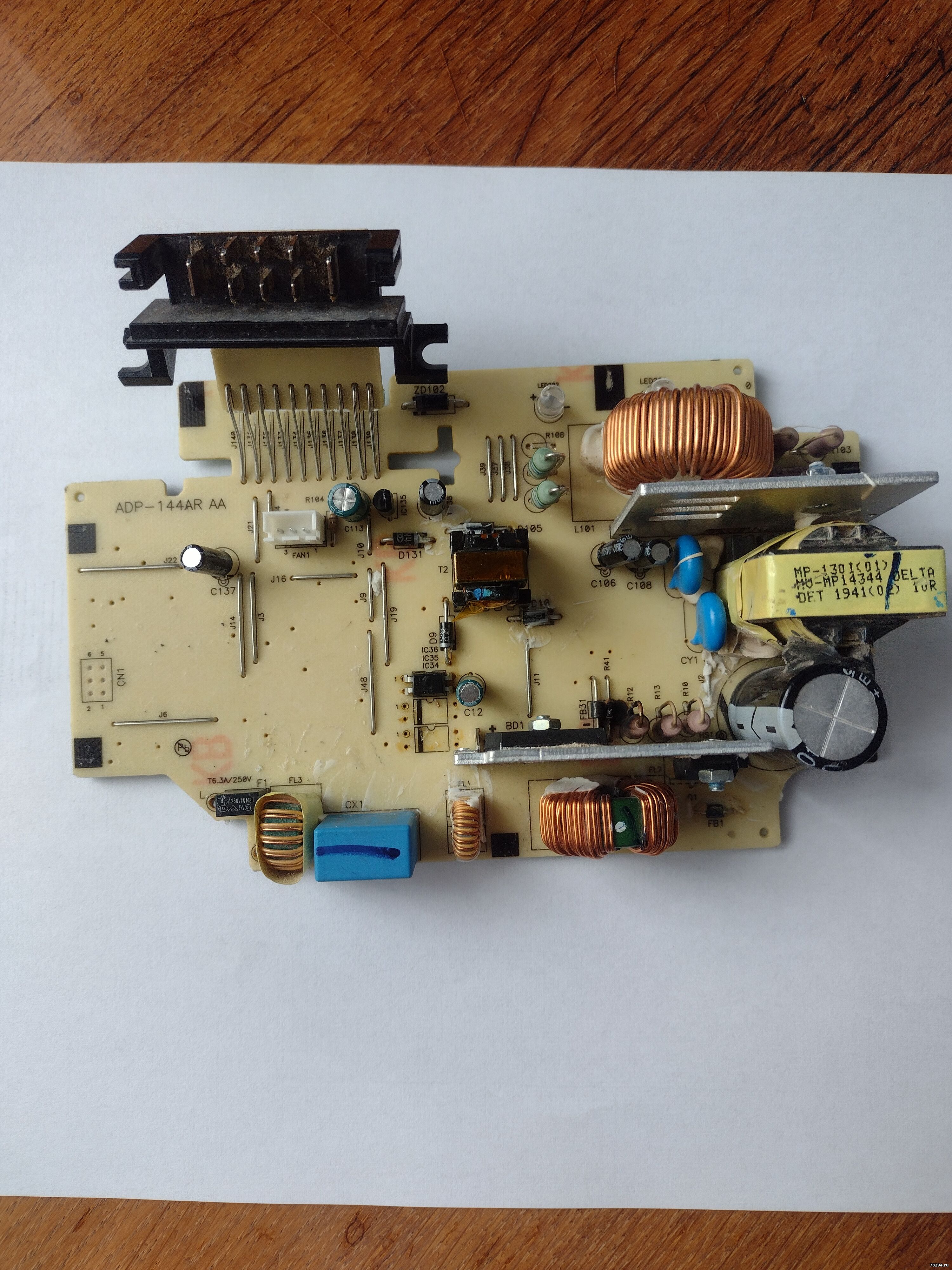

Зарядное DCB118 америка (2022год, Таиланд). Выгорела первичка трансформатора T2 (дежурный). Перемотал и нет запуска, только когда выключить из сети и сетевой конденсатор разряжается есть попытка запуска (включается светодиод в зарядке на несколько секунд).  Подскажите количество витков обмоток и фазировку возможно я что-то напутал.

Сообщение отредактировал rodzerzelazni854 - Пятница, 14.11.2025, 17:32
rodzerzelazni854 Дата: Среда, 03.12.2025, 16:15 | Сообщение # 305

Пользователи

rodzerzelazni854

Рядовой

  • Сообщений:3
  • Репутация:0±
rodzerzelazni854
