Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
Anat78 Дата: Четверг, 16.02.2017, 16:50 | Сообщение # 1

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Переделка зарядного устройства Dewalt DCB118 (18-60 V Max) на 220 вольт схема
Заряжает батареи Dewalt 18(20)V и 56(60)V током 8 ампер, но ток зарядки можно менять в широких пределах от 2 до 8А

Варианта есть 3 переделки на 220вольт:

1) Ставить внутрь преобразователь 220-120вольт
2) Использовать внешний адаптер 220-120 вольт на 250 ватт http://serov1.ucoz.net/forum/16-36-1
3) Перемотать импульсный трансформатор и заменить детали в обвязке ИБП полностью по аналогии с зарядным для европы (как сделать будет описано ниже, но подходит это не для всех годов выпуска)

Инструкция Dewalt DCB118 : https://www.manualslib.com/products/Dewalt-Dcb118-8653996.html

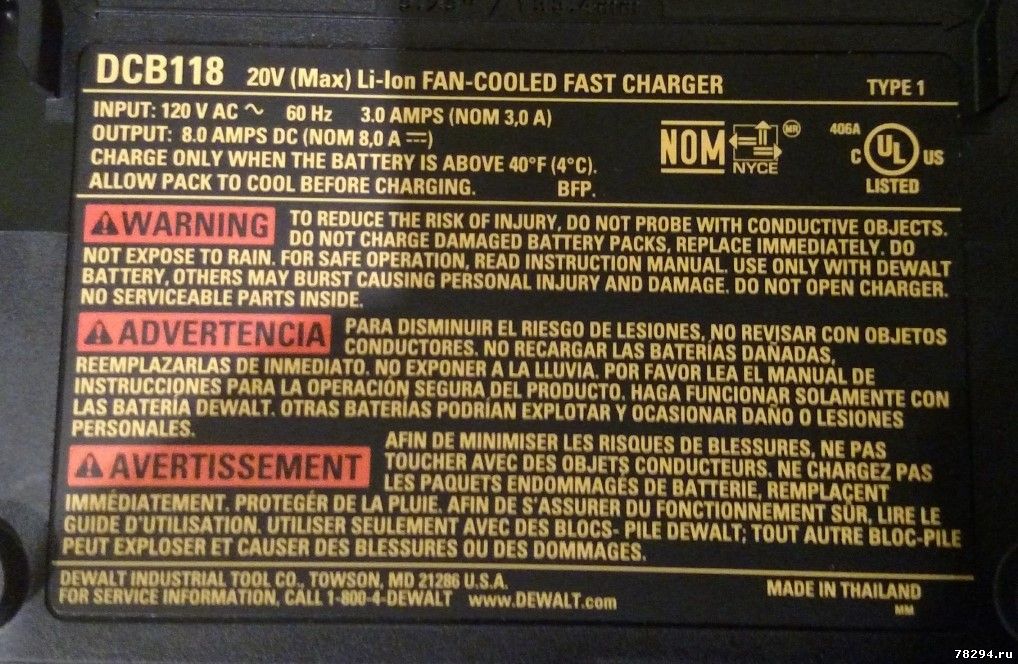

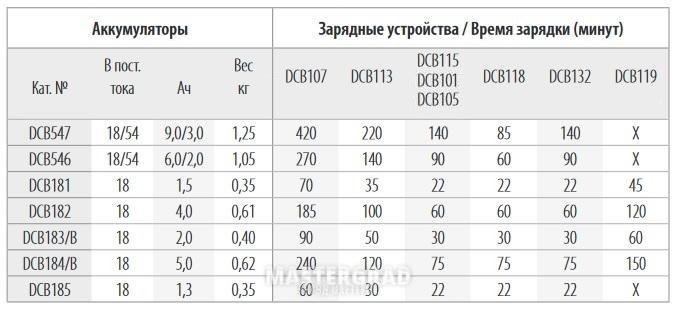

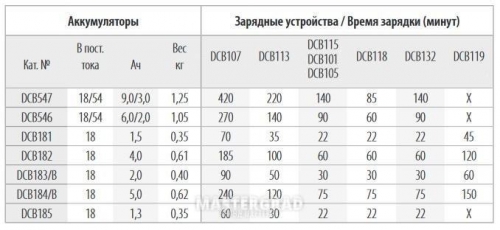

Таблица времени заряда разных батарей от зарядного Dewalt DCB118













Переделка Dewalt DCB118 (18-60 V Max) выпуска до 2018 года (для более поздних не актуально, зарядное сгорит):
Доступно только для пользователей

Можно пользоваться:



Для уменьшения тока заряда до 2-6а необходимо уменьшить количество резисторов в токовом шунте.

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 24.04.2017, 13:21 | Сообщение # 2

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

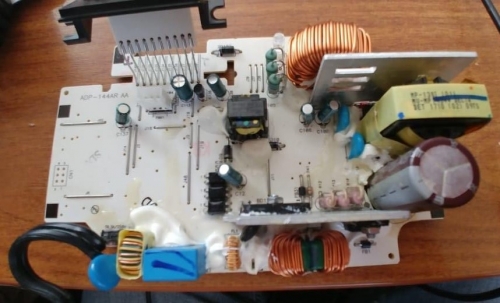

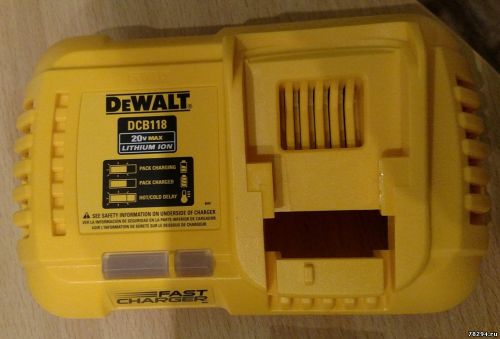

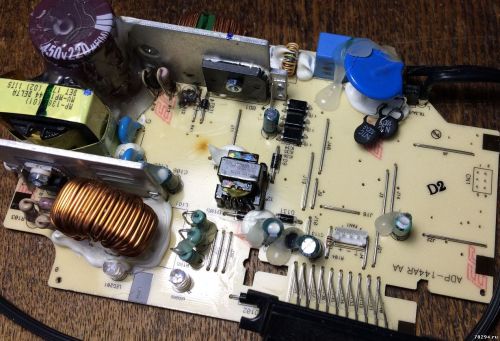

Еще фото зарядного устройства Dewalt DCB118 (18-60 V Max) плата и корпус















https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 24.04.2017, 13:22 | Сообщение # 3

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

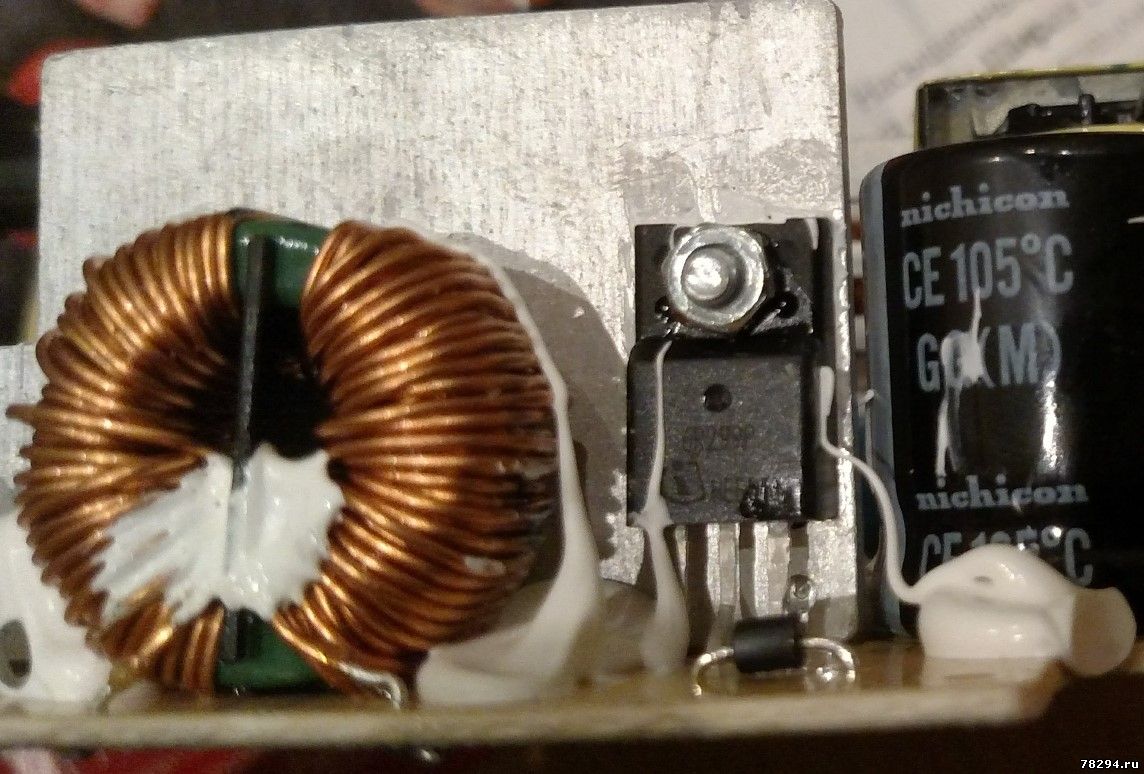

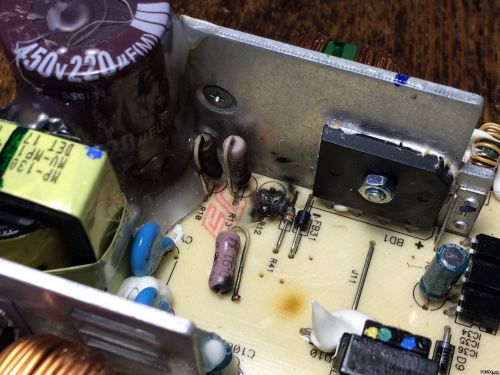

Еще фото зарядного устройства Dewalt DCB118 (18-60 V Max) плата и корпус

Полевик 6R299P - сгоревший
650 вольт, 0,299 ом, 22nC, 11А, CoolMOS



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 26.09.2017, 12:34 | Сообщение # 4

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

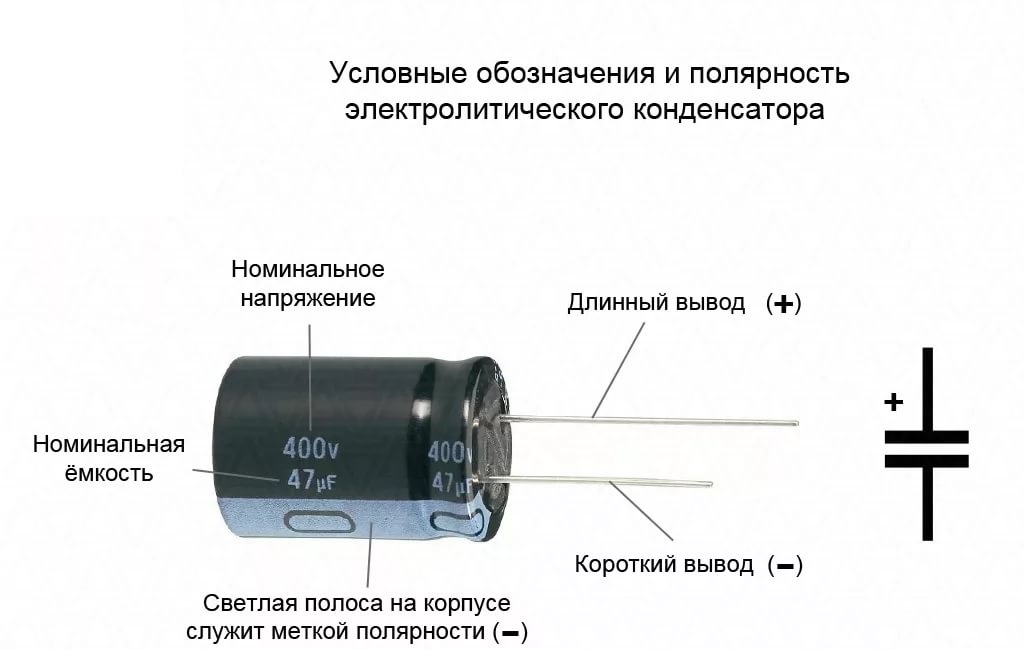

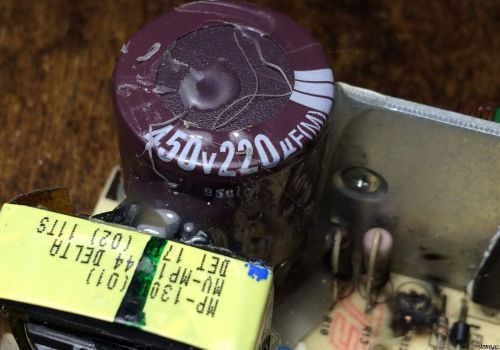

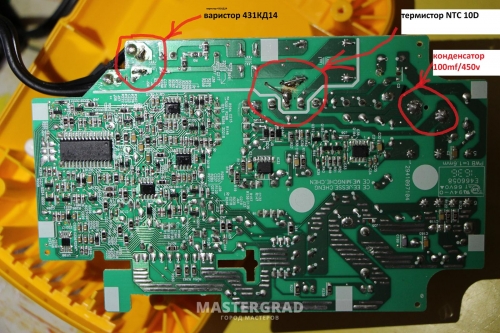

Вот так производится установка варистора, термистора и замена электролитического конденсатора:



Обязательно при замене электролитического конденсатора необходимо соблюдать его полярность, это указано на его корпусе
Впаивать на 450 вольт так же как и стоял на 200вольт



У варистора и термистора нет полярности, их можно впаивать хоть как.
Сверление отверстий на плате производится сверлом диаметром 1мм.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 07.12.2017, 13:14 | Сообщение # 5

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

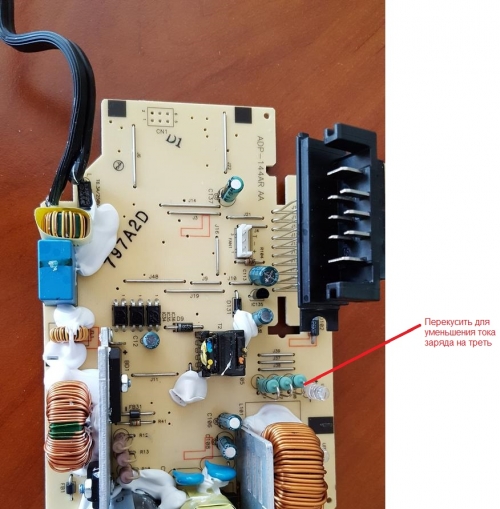

Для уменьшения тока заряда до 2-6а необходимо уменьшить количество резисторов в токовом шунте.



Если убрать 1 резистор (откусить ножку) ток заряда батареи уменьшится до 5,3А
Если убрать 2 резистора (откусить ножку) ток заряда батареи уменьшится до 2,7А


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.01.2018, 14:14 | Сообщение # 6

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Итого на сегодняшний день для зарядных 2018-2019 годов выпуска имеем: не переделываются зарядные DCB118 выпущенные после декабря 2017 года на 220в простой заменой электролита
Варианта есть 3 переделки на 220:

1) Ставить внутрь преобразователь 220-120вольт
2) Использовать внешний адаптер 220-120 вольт на 250 ватт http://serov1.ucoz.net/forum/16-36-1
3) Перемотать импульсный трансформатор и заменить детали в обвязке ИБП полностью по аналогии с зарядным для европы

Видео работы переделанного DCB118 с установленным внутрь преобразователя 220-120 вольт

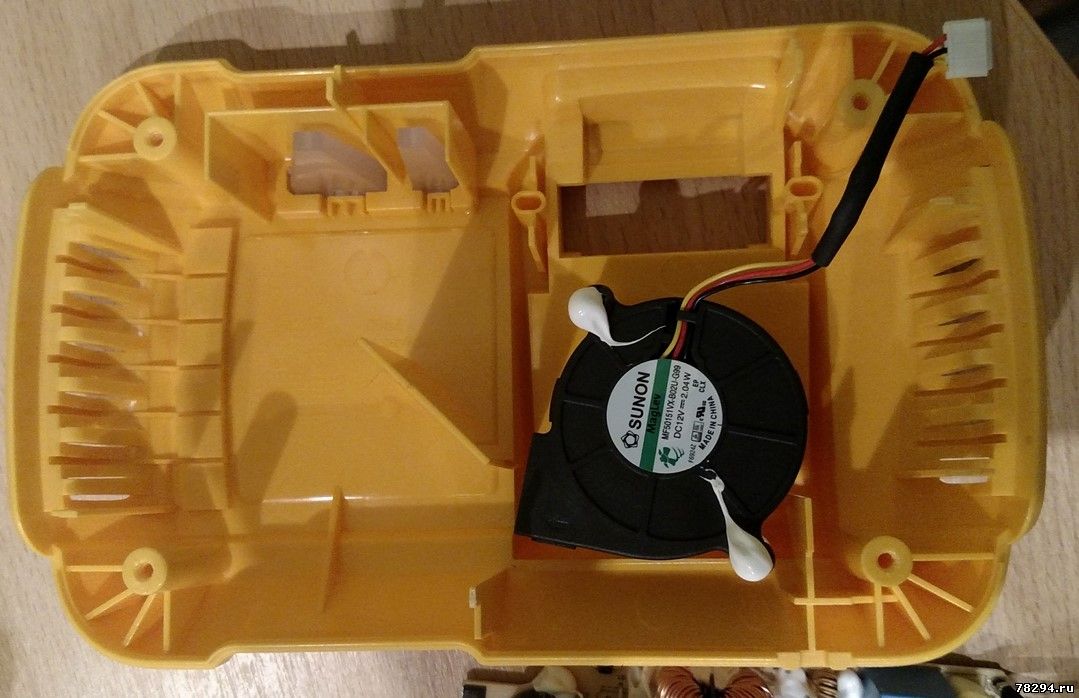

Внутренности зарядного DCB118 с 2018 года теперь такие:









https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.10.2018, 09:43 | Сообщение # 7

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

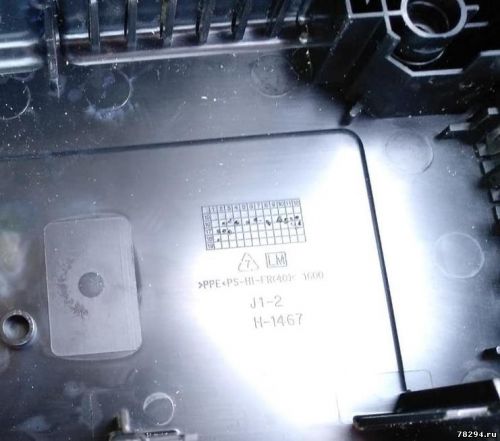

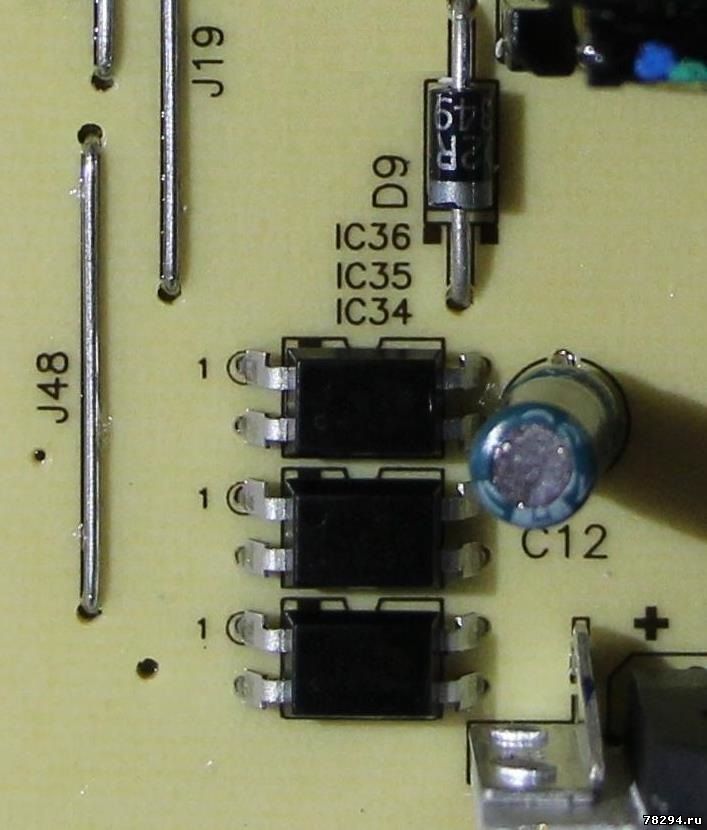

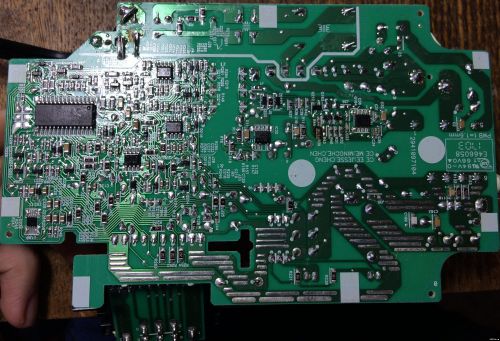

Для накопления базы фото
фото зарядного 2018 год 13 неделя
транзистор силовой стоит Infineon Technologies 6R299P
650В, 0,3Ом, 11А https://pdf.datasheetbank.com/datashe....lang=ru













https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.10.2018, 09:47 | Сообщение # 8

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Сгоревшая зарядка, январь 2018 года









Была неправильно переделана на 220 вольт
(предупреждал же что с 2018 года нельзя переделать простой заменой электролита)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 19.10.2018, 10:10 | Сообщение # 9

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Еще одно зарядное которое сгорело после неправильной переделки на 220в
Сгорела диодная сборка шотки и пара деталей на выходе ( Kapyrin с мастерсити - если хотите знать подробнее то пишите на почту)
Ну и самое главное после ремонта правильно переделать зарядное на 220 вольт, чтобы оно долго и без проблемно работало.





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 22.10.2018, 11:36 | Сообщение # 10

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

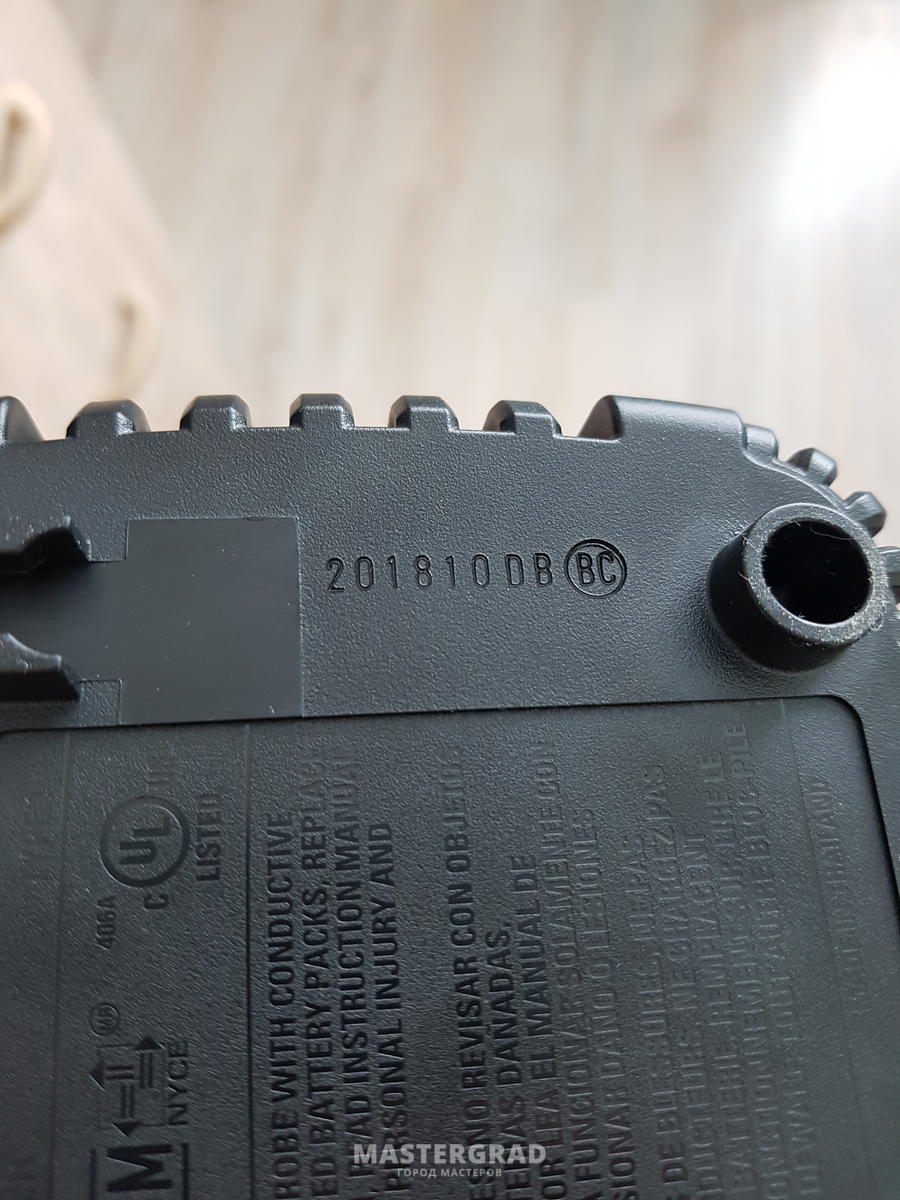

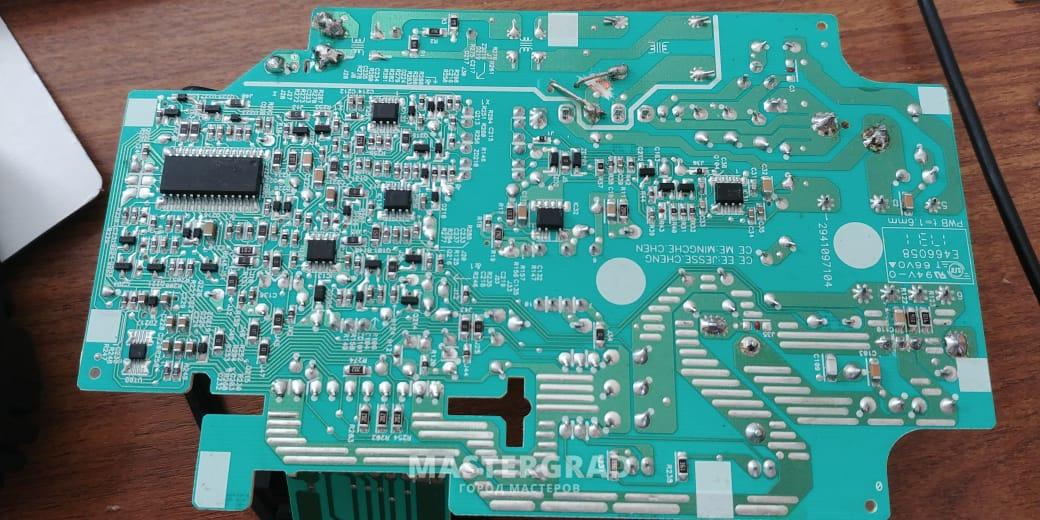

Еще фото зарядного Dewalt DCB118 (18-60 V Max) который неправильно переделали
Дата выпуска 13 неделя 2018года.
В итоге сгорела диодная сборка шоттки mbr20150ctw (150V 20A) и раз мигает светодиодом при включении. Необходим ремонт и правильная переделка на 220в







https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 13.11.2018, 09:37 | Сообщение # 11

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Если у вас сгорело зарядное Dewalt DCB118 так как переделано было неправильно
То в первую очередь проверяем перемычку на плате разьема



Если сгорела дорожка - то ставим перемычку из провода диаметром 0,25мм
И меняем диодную сборку MBR20150CTW (150V 20A) на такую же или на более мощную MBR20200CT





Переделываем на 220 по правилам и можно пользоваться дальше

(Ремонт зарядного устройства Dewalt DCB118)


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Гость Дата: Воскресенье, 09.12.2018, 02:50 | Сообщение # 12

Гости

Гость

  • Сообщений:

Здравствуйте. Может быть проще подключить через преобразователь сети из 220 в 110?
Anat78 Дата: Понедельник, 10.12.2018, 16:06 | Сообщение # 13

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата Гость ()
Может быть проще подключить через преобразователь сети из 220 в 110?

Здравствуйте, да действительно так проще, поэтому и продаю эти преобразователи 220-120 вольт на 200 ватт http://serov1.ucoz.net/forum/16-36-1


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Гость Дата: Суббота, 22.12.2018, 01:28 | Сообщение # 14

Гости

Гость

  • Сообщений:

Здраствуйте. Не подумав включил в сеть 220В амереканское зарядое устройство dcb 118. Пошло много дыма... Что могло сгореть и как починить?
Anat78 Дата: Суббота, 22.12.2018, 23:14 | Сообщение # 15

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата Гость ()
Пошло много дыма... Что могло сгореть и как починить?

У вас сгорел электролитический конденсатор и предохранитель (проверить диодный мост еще надо), просто замените их и переделайте на 220 и все будет работать


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 09.01.2019, 10:38 | Сообщение # 16

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

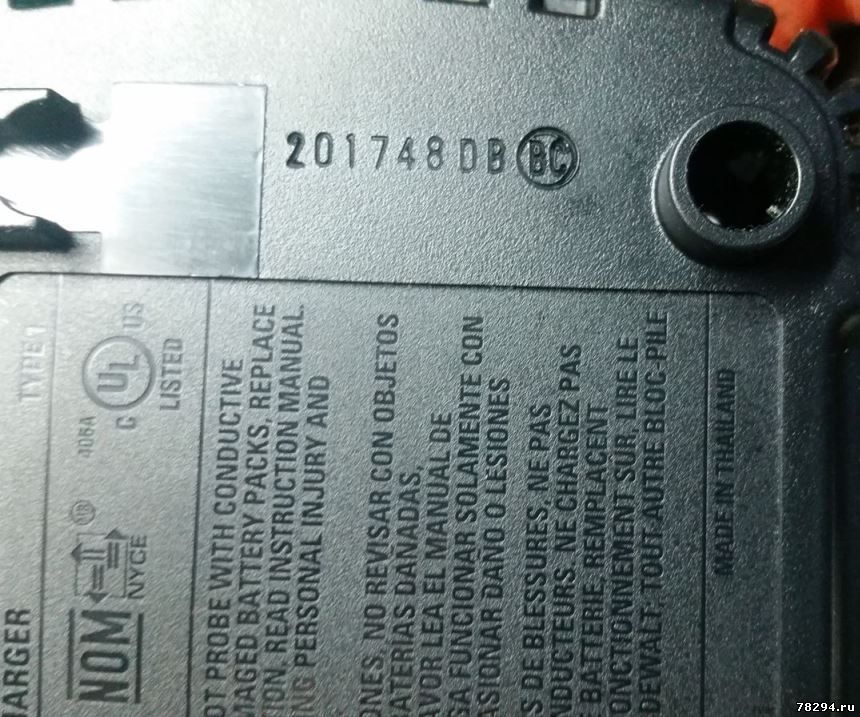

Фото зарядного 48 неделя 2017 года и это зарядное просто так не переделывается увы







https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 25.02.2019, 11:01 | Сообщение # 17

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

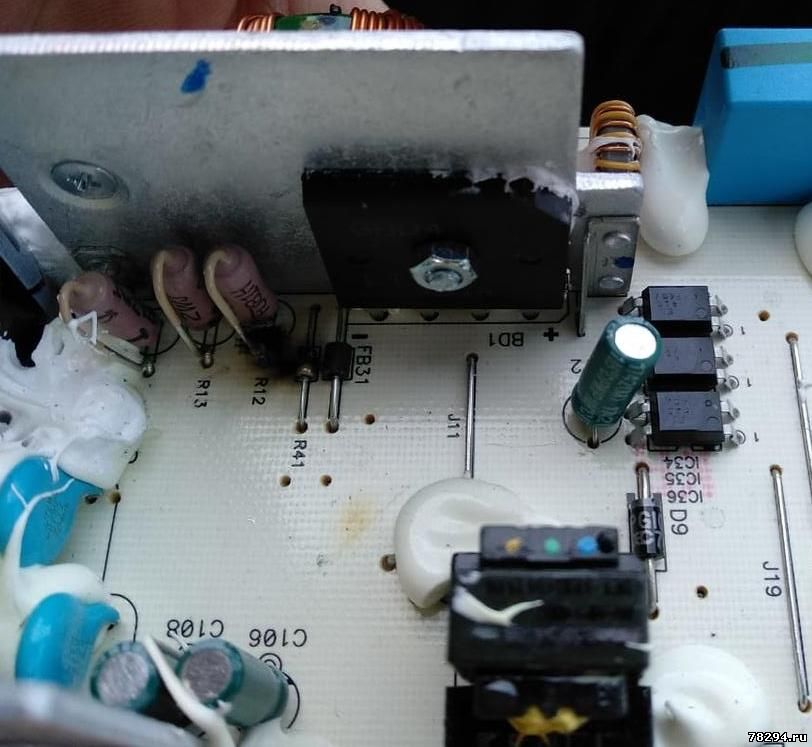

Что происходит при подаче на зарядное DCB118 - 380 вольт (Электрики проводили работы и перепутали фазу и ноль) не повезло

Срабатывает варистор и сгорает предохранитель (точнее просто взрывается остается только черное пятно от него)


Так как предохранитель оказался медленным то сгорел еще и диодный мост и сгорели дорожки к нему





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 25.02.2019, 23:39 | Сообщение # 18

Администраторы

Anat78

Подполковник

  • Сообщений: 1268
  • Репутация: 5
Anat78

Цитата Psy598

Спасибо за инструкцию!!!!

Пока проверка показала что зарядное переделанное разделением обмоток, выдает ток заряда всего 5А, больше не может
Получается медленно заряжает батареи 9 и 12ач
Надо сделать чтобы осталось 8 ампер как изначально


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Psy Дата: Вторник, 26.02.2019, 01:43 | Сообщение # 19

Пользователи

Psy

Рядовой

  • Сообщений: 2
  • Репутация: 3

Ух, круто. Простите, грешным делом подумал всякую ерунду.
Да, как Вы заметили, она выдаёт меньше ток, но это компромис на который приходится идти из-за того, что Таиланд горит как бенгальский огонёк.
Особо ретивым клиентам, которым надо совсем шустро заряжать, впаиваю вместо резисторов (которые после дросселя) 0,56 Ом три штуки по 0,1 Ом.
Вообще, не являюсь сторонником фэст-чейрдж зарядок и, по возможности, не советую их людям ввиду многолетнего опыта работы с электроинструментом Милуоки. Деволт - это тоже самое, только для "других сектантов"=))
