Переделка Dewalt DCB107 (12-18 V Max)
|
|
|
Anat78
|
Дата: Четверг, 19.05.2022, 15:13 | Сообщение # 121
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|

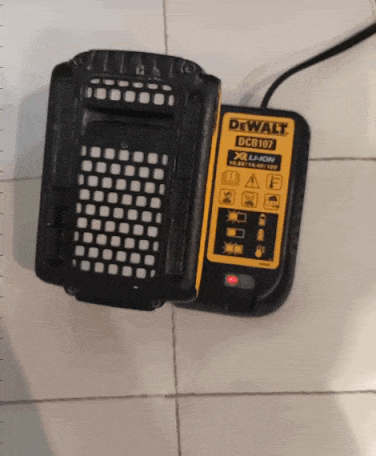

Еще одно починил зарядное DCB107
Потребляемая мощность 33 ватта
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
s1l2o3t
|
Дата: Вторник, 31.05.2022, 20:05 | Сообщение # 122
|
|
|
Привет. Anat78. Прошу у тебя помощи. dcb107, не могу найти имя диодной сборки после трансформатора, сборке не прочесть, затёрто.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 31.05.2022, 22:34 | Сообщение # 123
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
обычно
MBR10150
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Пьеро
|
Дата: Пятница, 03.06.2022, 00:09 | Сообщение # 124
|
|
|
Цитата anator34 (  ) Всем привет. Может есть у кого и кто может скинуть данные трансформатора на эту зарядку?Добавлено (30.04.2022, 23:07)
Иначе нет никакого смысла в переделке, уж тогда лучше сразу купить на 220 вольт , переплатив 1 тысячу рублей. Простая замена конденсатора с высокой стороны ничего не даст, то есть может привести к перегреву и выходу их строя ШИМ и ключа. напрасно выкинутые деньги в покупке на 120 вольт получатся, если по уму не переделывать.
Сообщение отредактировал Пьеро - Пятница, 03.06.2022, 00:11 |
|
|
|
|
|
anator34
|
Дата: Суббота, 04.06.2022, 20:08 | Сообщение # 125
|
|
|
Забил на ремонт, без транса смысла восстанавливать нет, хоть бы данные транса кто сказал, можно было бы заморочиться.
Купил на АлиЭкспресс новый блок DCB112 за 1400 руб, все работает, все нормально.
Если будет время и желание, займусь восстановлением того)))), похожий транс нашел от ноутбучной зарядки, тож на 18 вольт, но там схема собрана на другом ШИМ, но посмотрим, мож удастся восстановить как нибудь холодными зимними вечерами))))
|
|
|
|
|
|
azavitavideo25
|
Дата: Воскресенье, 25.09.2022, 00:14 | Сообщение # 126
|
|
|
Подскажите пожалуйста напряжения на клеммах аккумулятора DCB141 Type1 или аналогичного аккумулятора.
Нужны напряжения на клеммах TH,C4,C2,ID,С1,С3 относительно минуса (B-).
Пытаюсь отремонтировать зарядное устройство и не получается. Есть сомнения в исправности аккумулятора.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 25.09.2022, 00:43 | Сообщение # 127
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
http://www.78294.ru/forum/126-230-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
azavitavideo25
|
Дата: Воскресенье, 25.09.2022, 02:17 | Сообщение # 128
|
|
|
Помогите пожалуйста с ремонтом Dewalt DCB107.
Были неисправны шимка IC1, транзистор Q1 резистор R12 и одна оптопара.
Купил и заменил шимку iw1710,заменил транзистор, резистор и оптопары, но ничего не поменялось.
На затворе Q1 ноль. При подключенном АКБ светодиоды не светятся.
Напряжения на IC1: 3 и 8 выводы 8V. На остальных выводах 0.
Предположил что может шимка бракованная, тем более что на форумах не нашёл удачных случаев её замены.
Заказал эту шимку в другом магазине и заменил и тоже без результата.

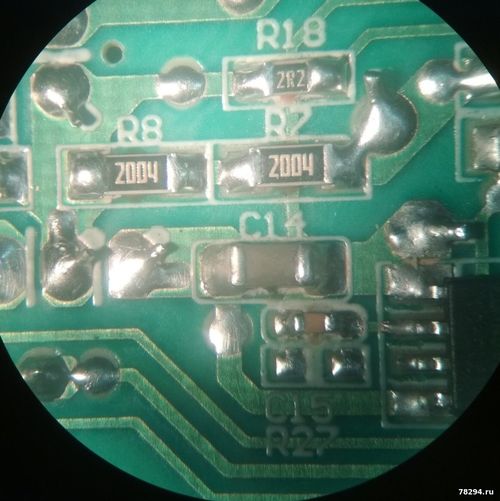

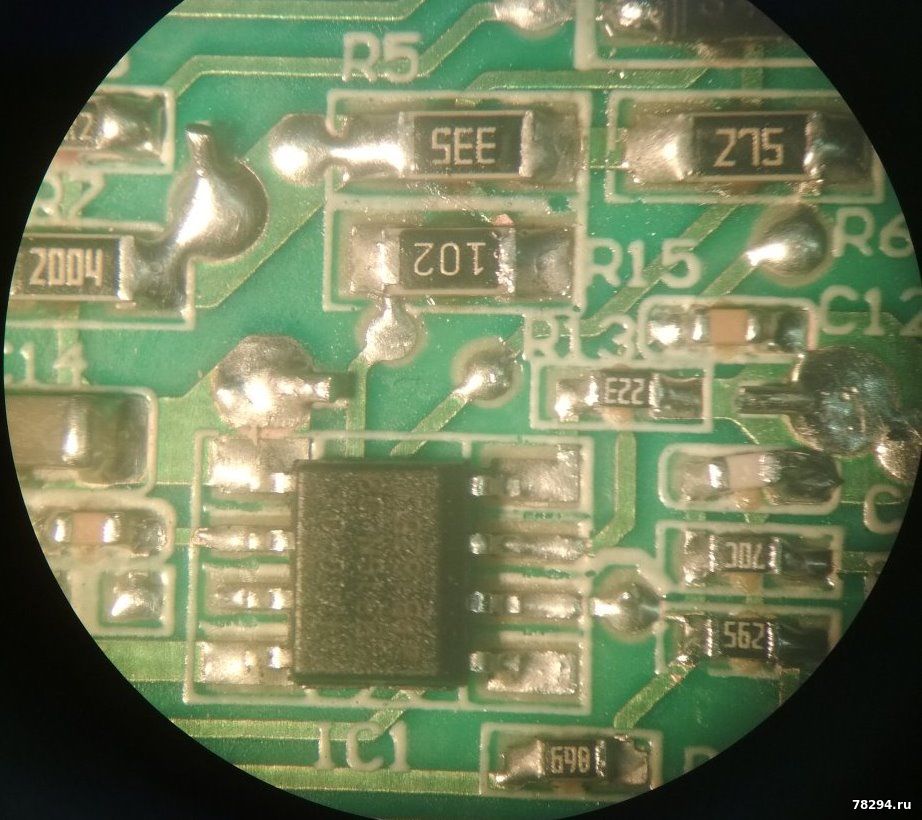

Ещё раз проверил все резисторы,конденсаторы, диоды в обвязке шимке. Нашёл сгоревший резистор R3. Хотя на корпусе не видно никаких повреждений.
В даташите на шимку этот резистор должен быть сопротивлением 75кОм. Но если судить по маркировке на корпусе, то сопротивление должно быть 270кОм.
Я установил вместо него 240кОм. Ни чего не поменялось.
Как то странно что сгорел резистор R3 240кОм, но не сгорел резистор R4 150 Ом меньшей мощности, конденсатор С3 и диод D3 подключенные последовательно. Я их проверил.
Предположил что может КЗ в обмотках трансформатора. Отпаял и проверил трансформатор. Трансформатор предположительно исправен.
Подскажите пожалуйста что нужно ещё проверить ?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 25.09.2022, 11:19 | Сообщение # 129
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Смотрите еще всю обвязку шим снова, после каждого включения может опять сгорать резисторы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Вторник, 31.01.2023, 00:31 | Сообщение # 130
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Всем привет! Ситуация аналогичная. Все сгоревшее поменял, причем в двух зарядках. Обвязка вроде вся целая, а сигнала с ШИМа нет!
ШИМку уже несколько поменял - тишина. Собрал только ШИМку на макетке, тоже нет генерации. Или я что-то не то делаю, или вся партия ШИМок брак.
Второе маловероятно, поэтому прошу "помощь клуба" )))
Может кто что посоветует? А то уже хочется их об пол грохнуть.... ((((
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 31.01.2023, 10:55 | Сообщение # 131
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
если на макете не запускается значит шим или неправильно подключается или брак
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Вторник, 31.01.2023, 19:56 | Сообщение # 132
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|

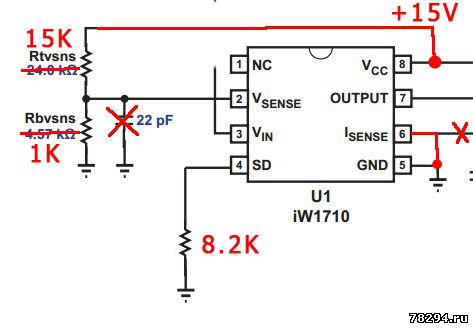

на макетке собрал такой вариант... может что не так сделал? на 3 ногу и питание подавал (через резистор) и землю...
на выходе тишина... толкните, кто в теме, плиз
Сообщение отредактировал ASPetrovich - Вторник, 31.01.2023, 19:57 |
|
|
|
|
|
adventureseeker
|
Дата: Среда, 08.02.2023, 16:57 | Сообщение # 133
|
|
|

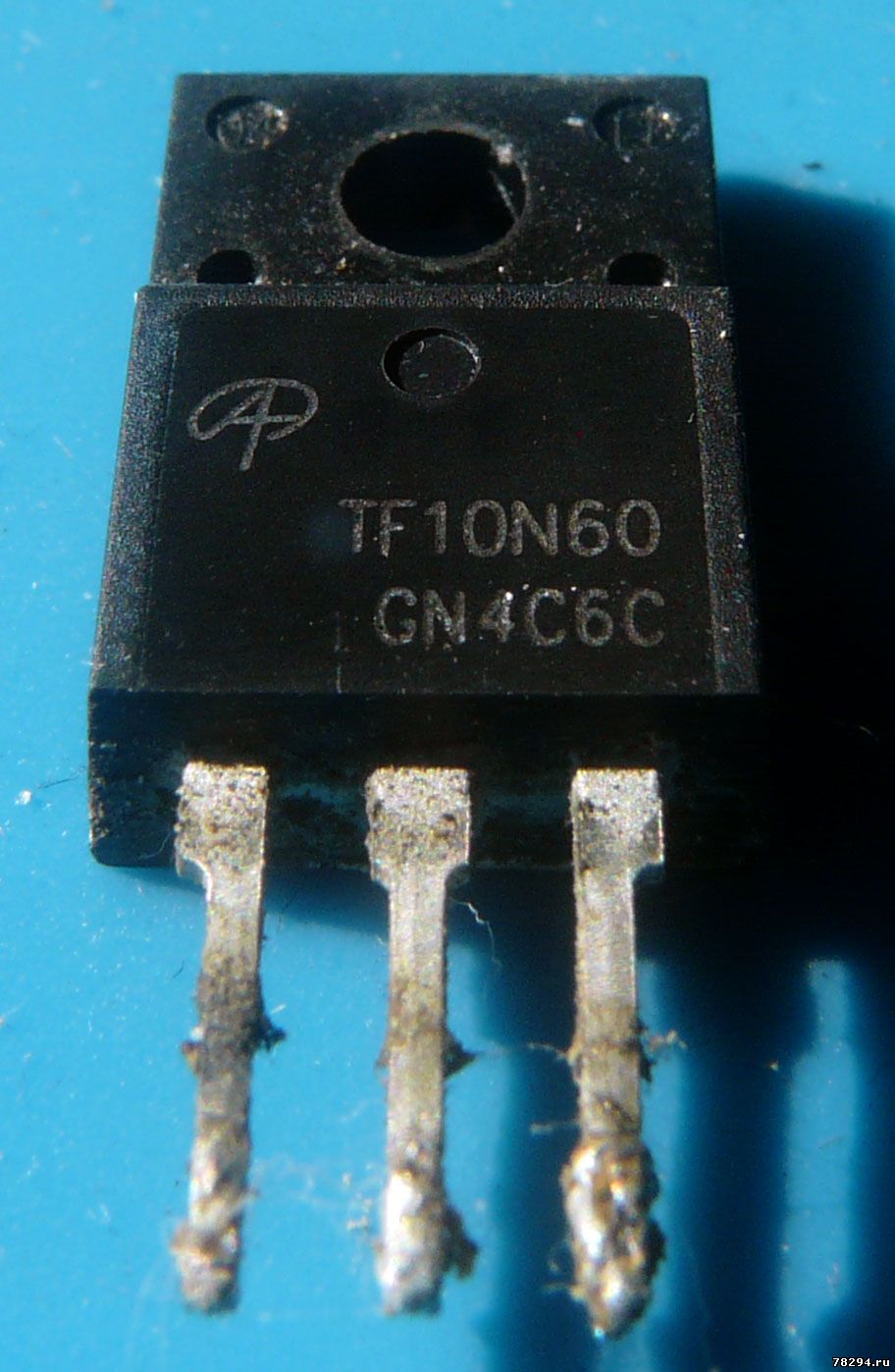

Здравствуйте! Подскажите, пожалуйста, какой транзистор Q1 стоит в з/у DCB107? Разлетелся, маркировку не прочесть.
|
|
|
|
|
|
ASPetrovich
|
Дата: Среда, 08.02.2023, 22:09 | Сообщение # 134
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
|
|
|
|
|
|
kaktus3232
|
Дата: Воскресенье, 19.02.2023, 11:05 | Сообщение # 135
|
|
|

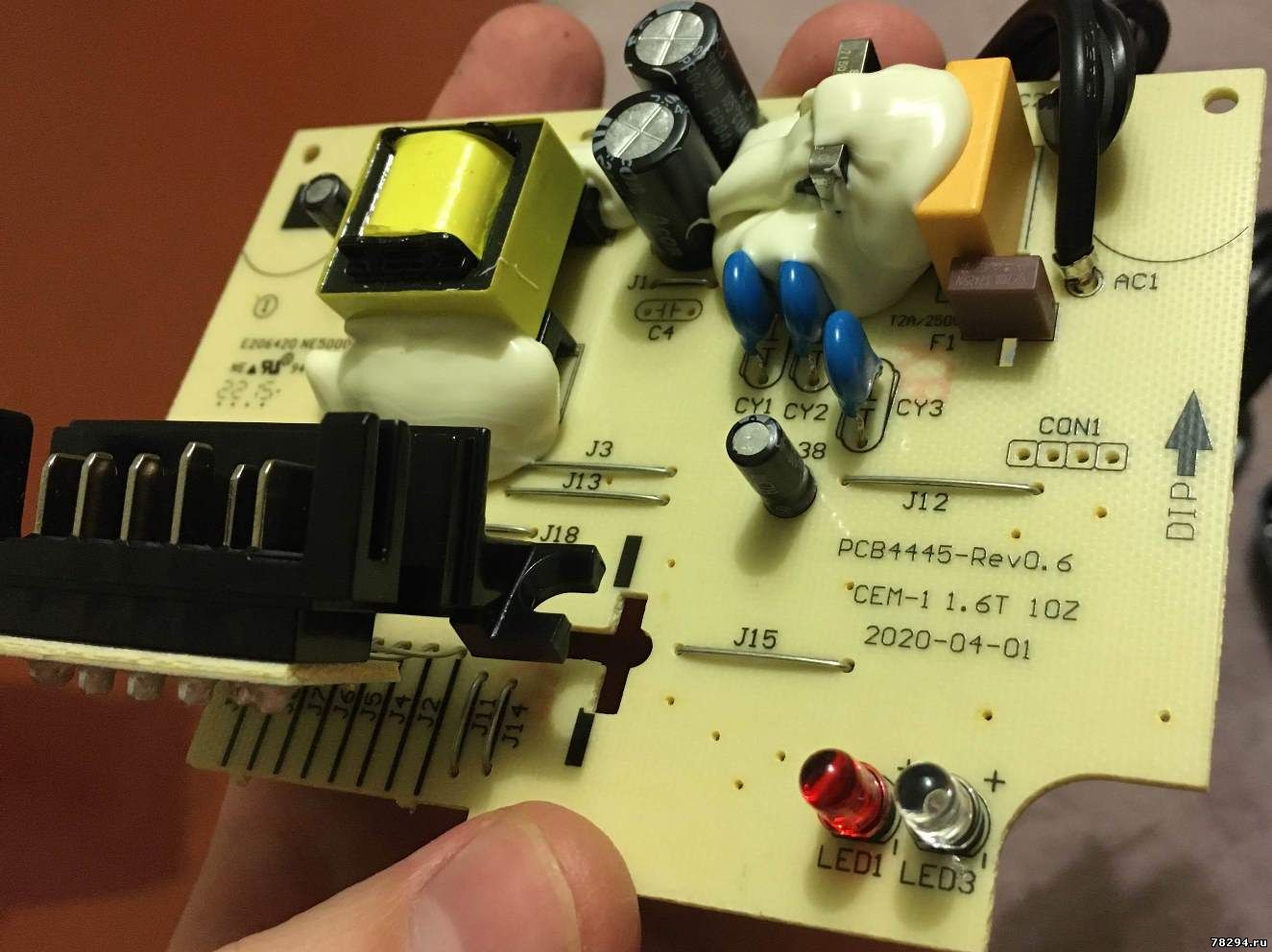

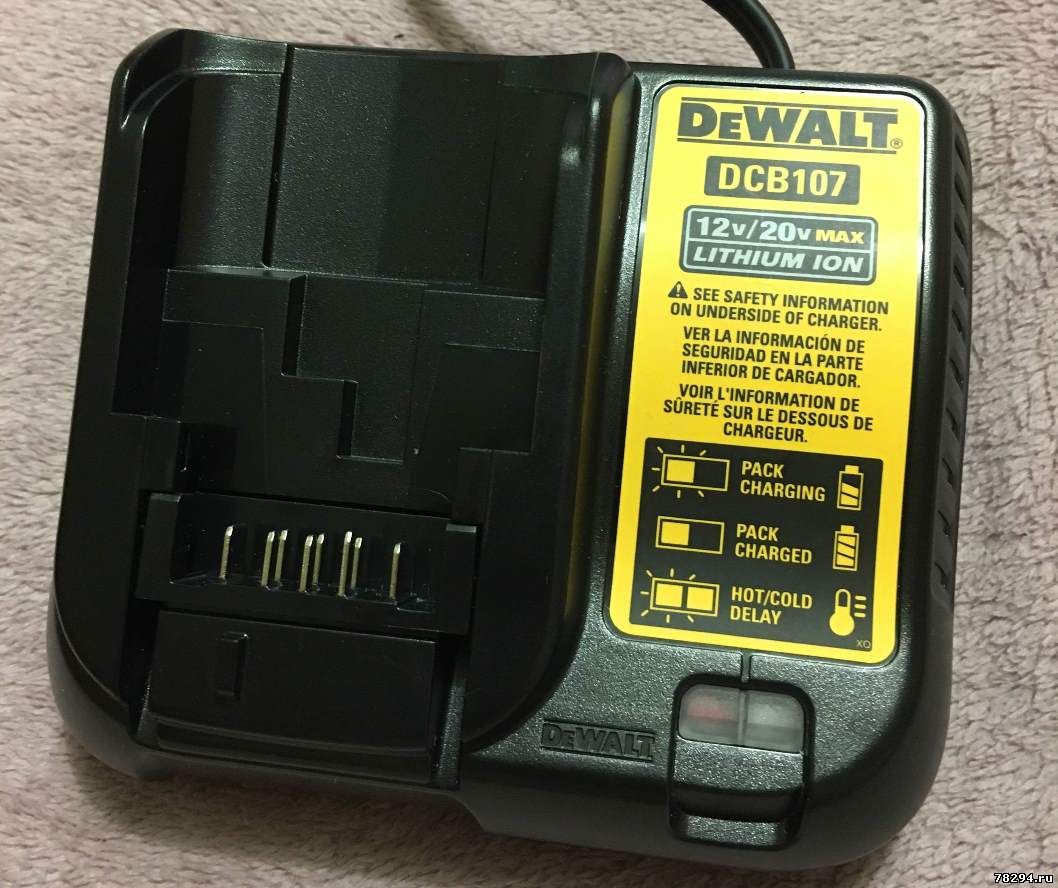

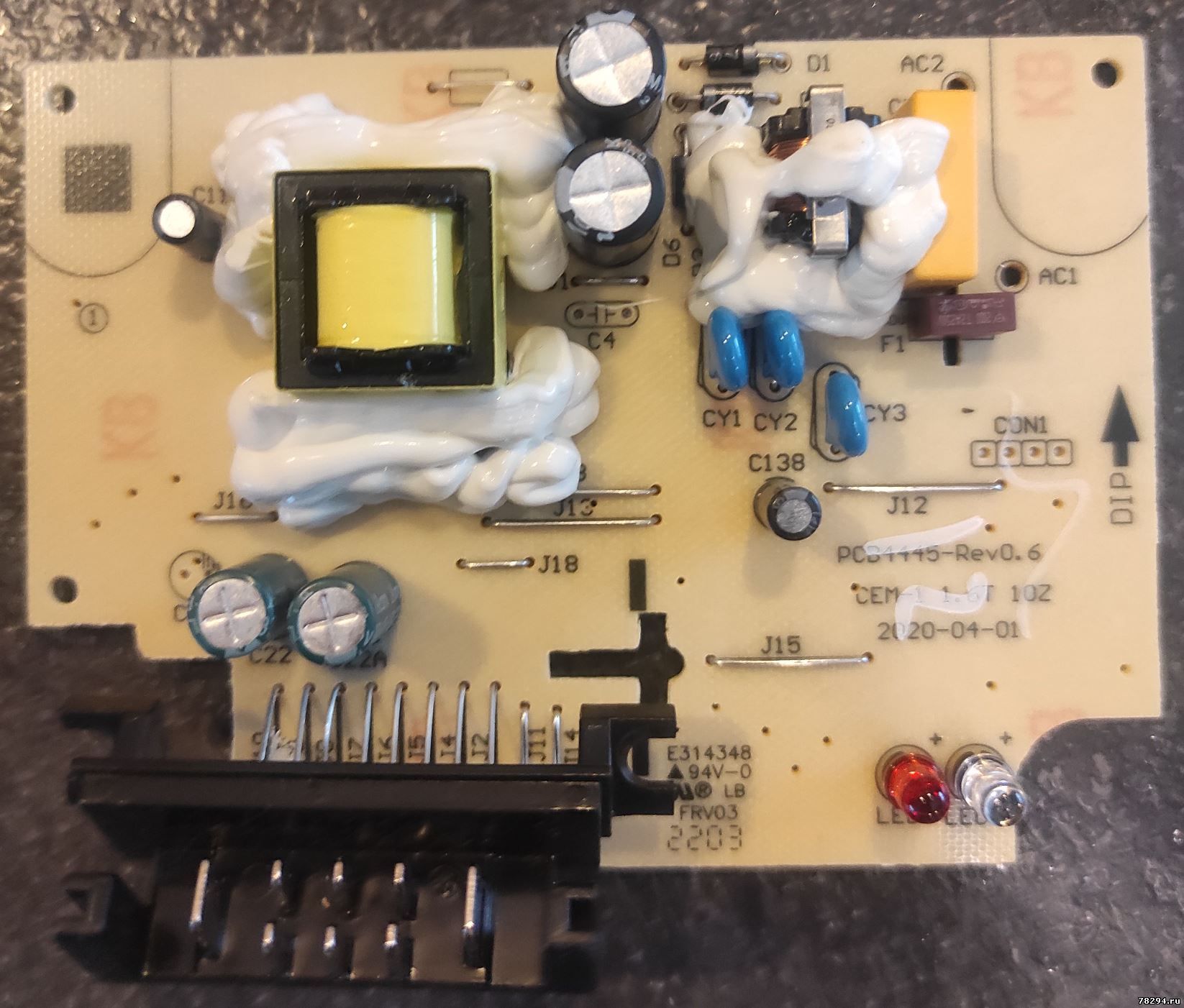

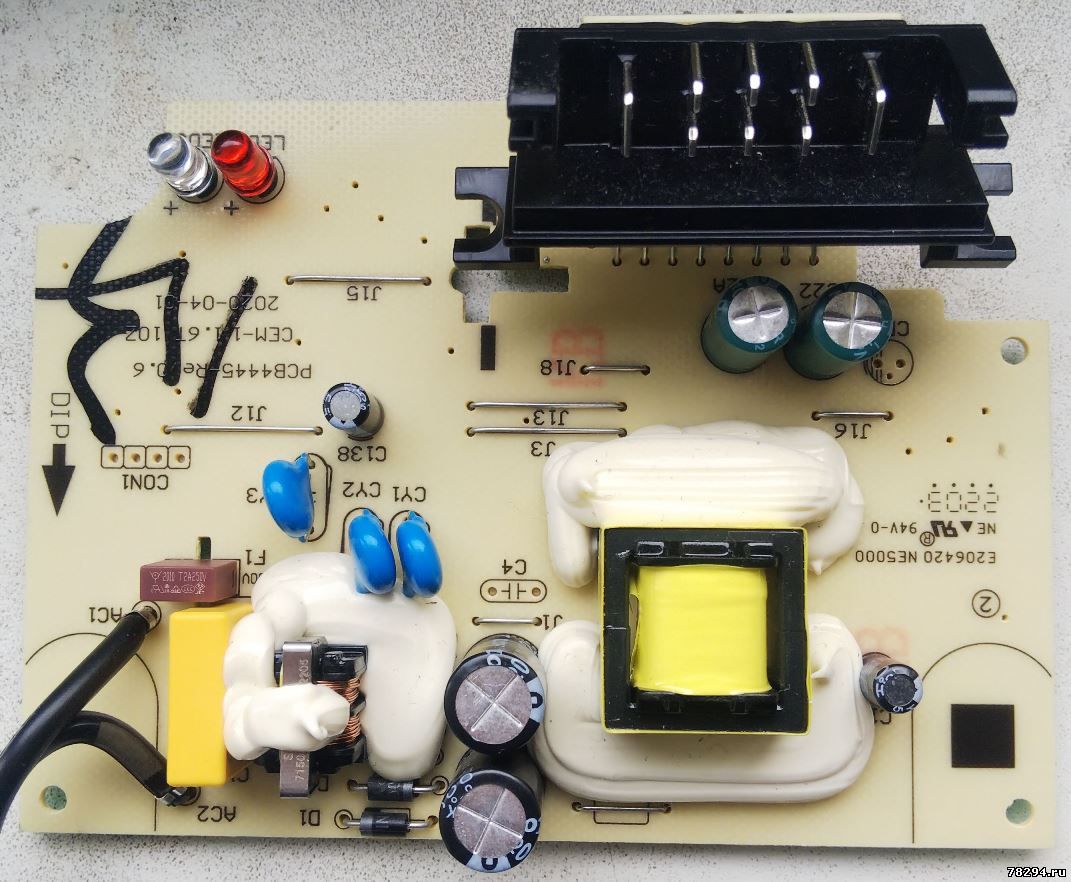

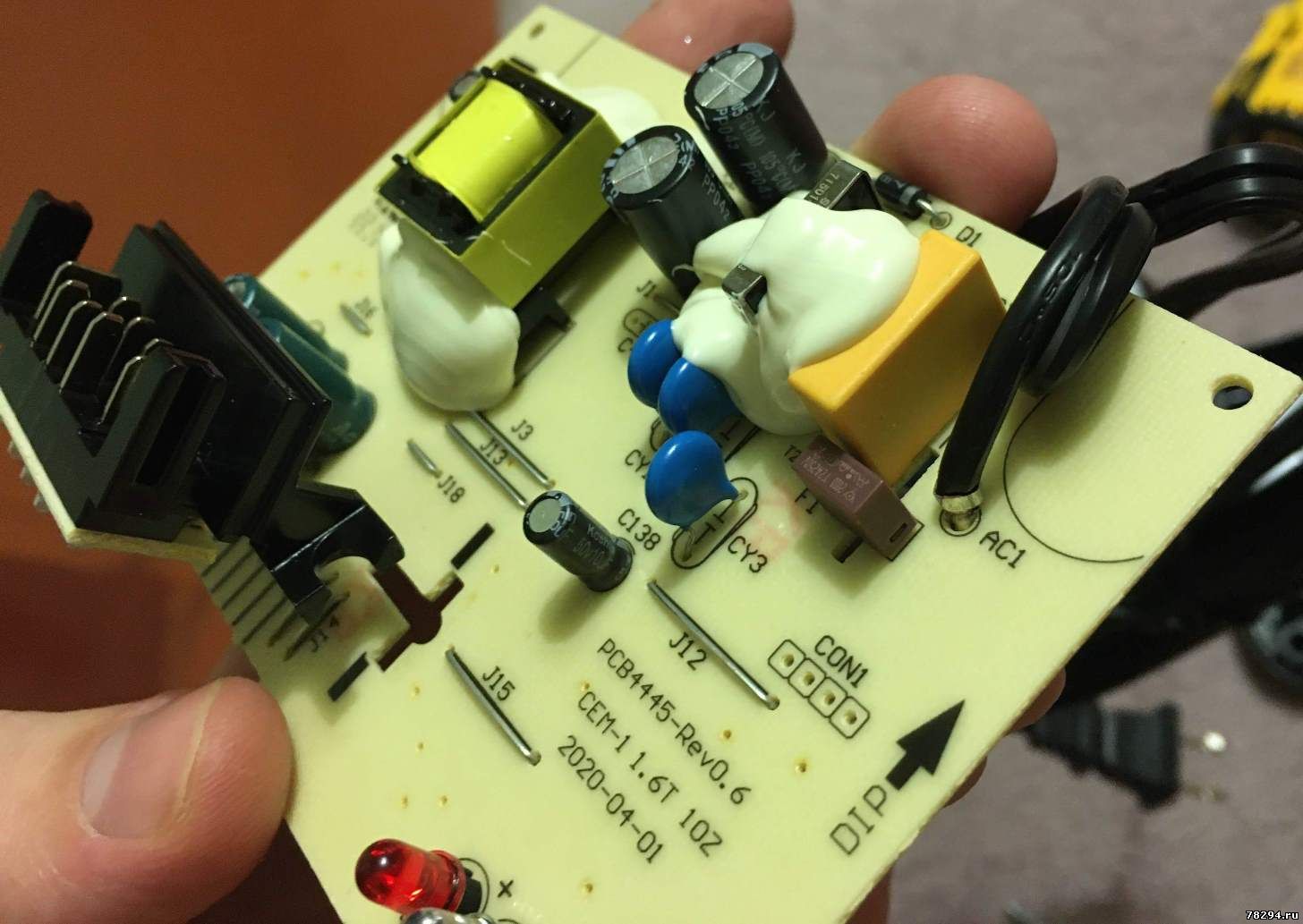

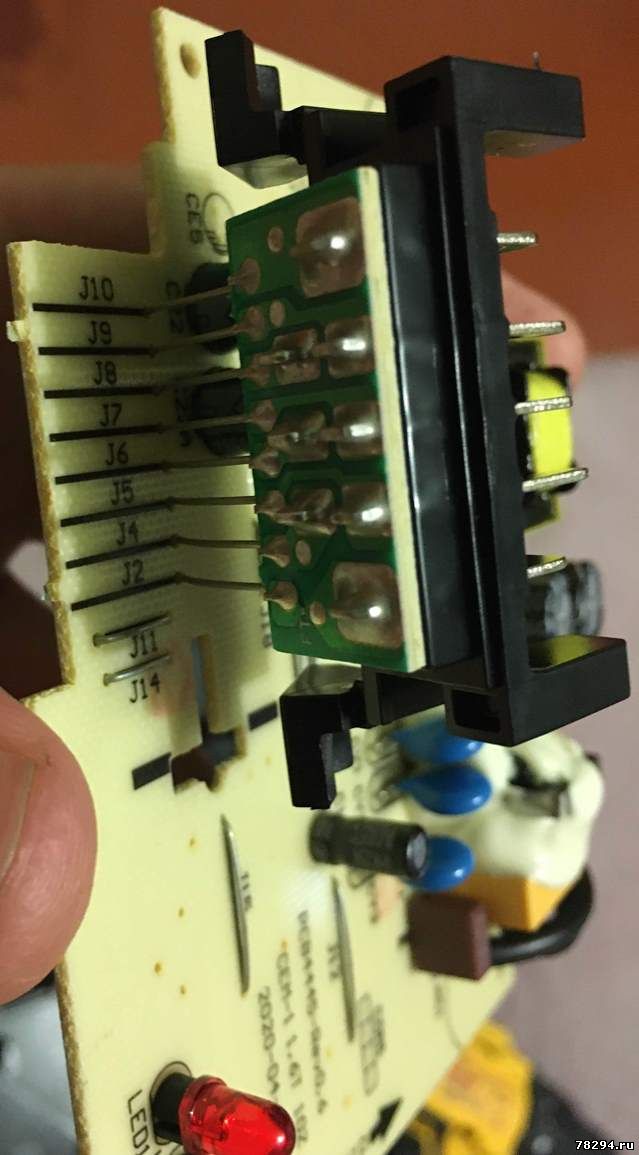

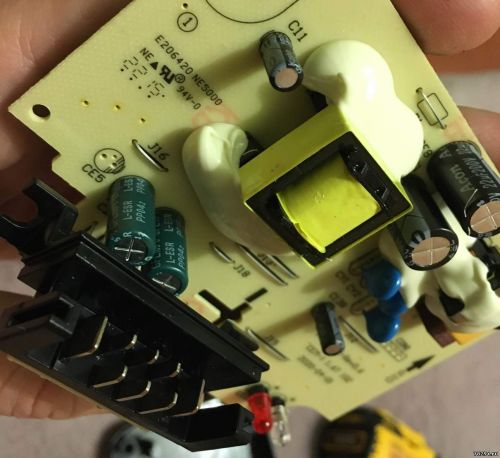

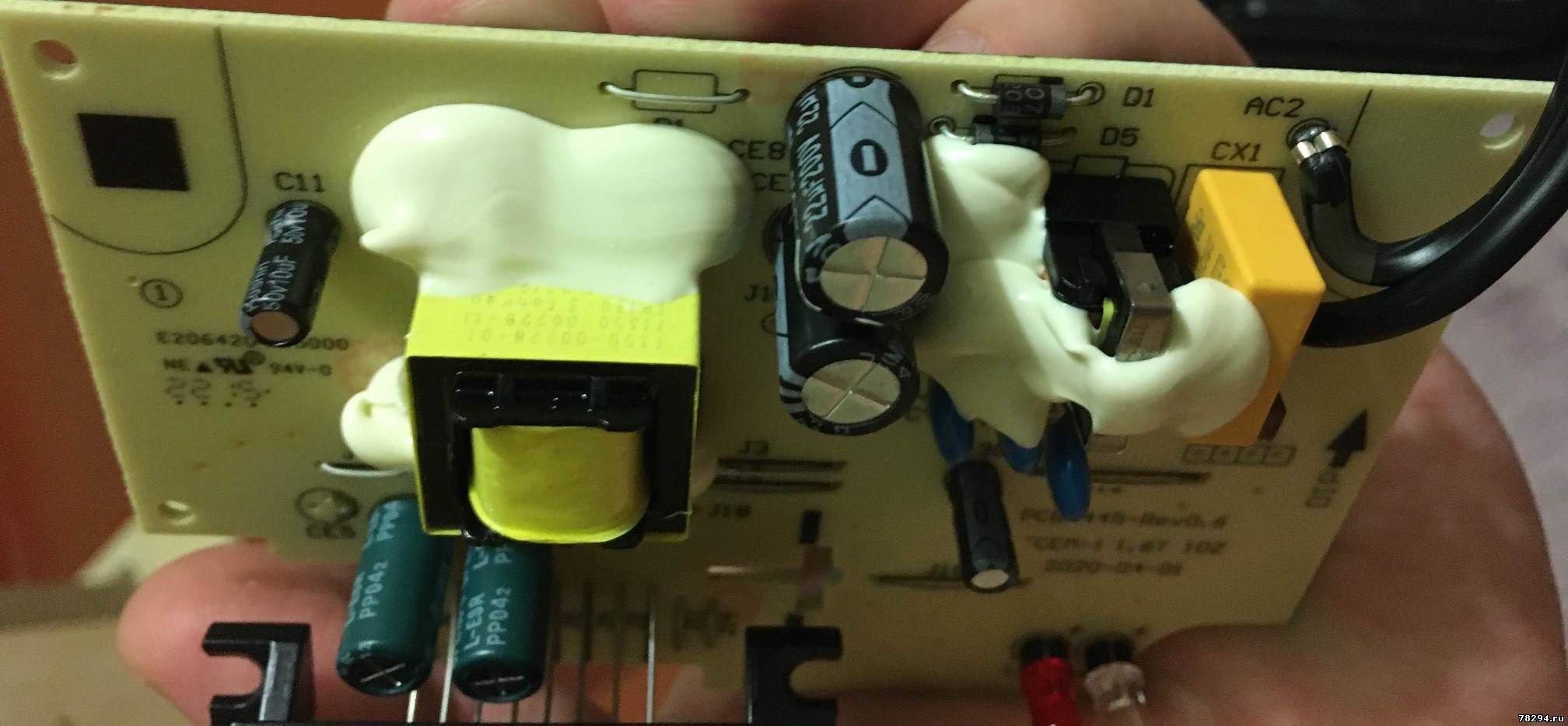

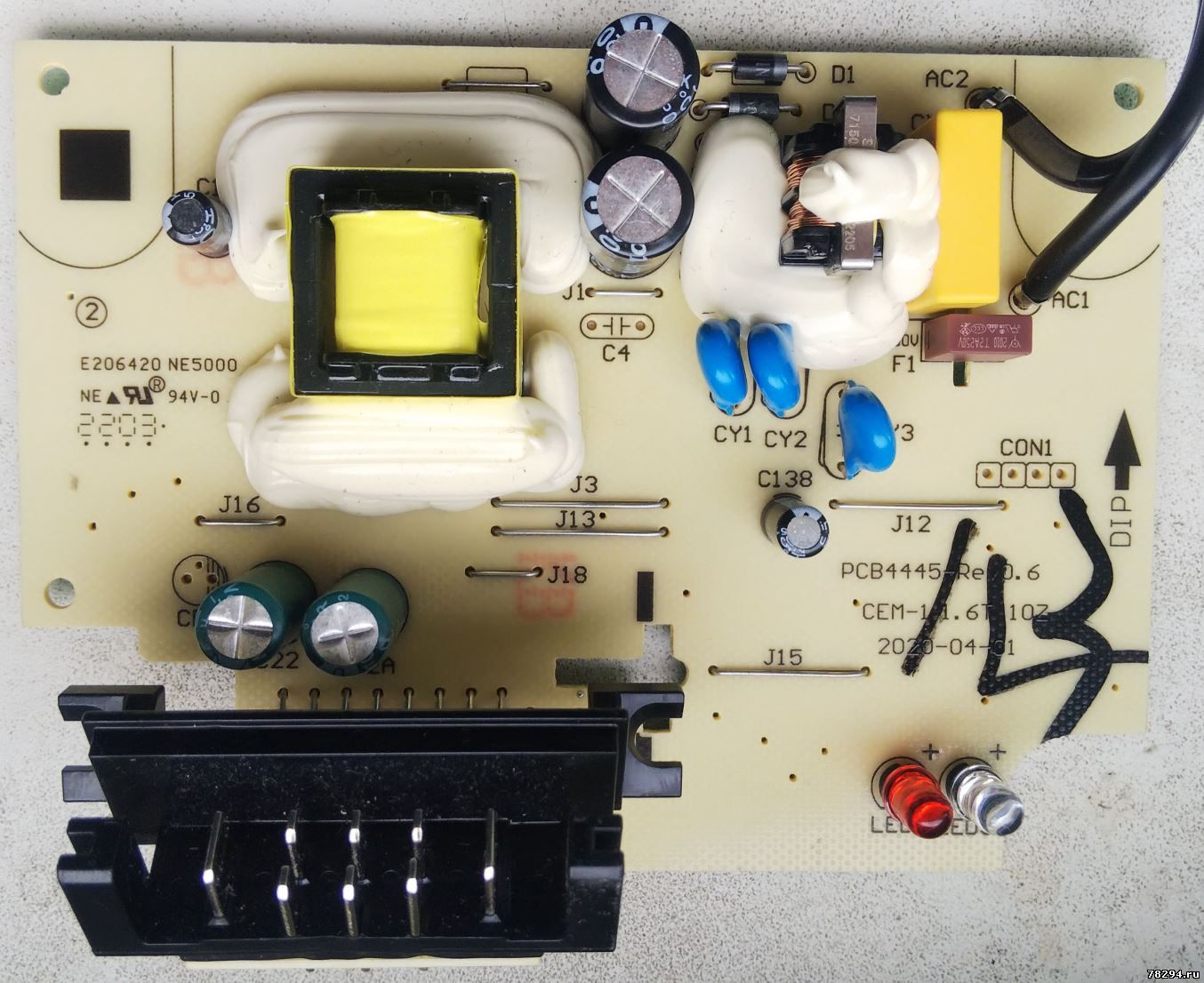

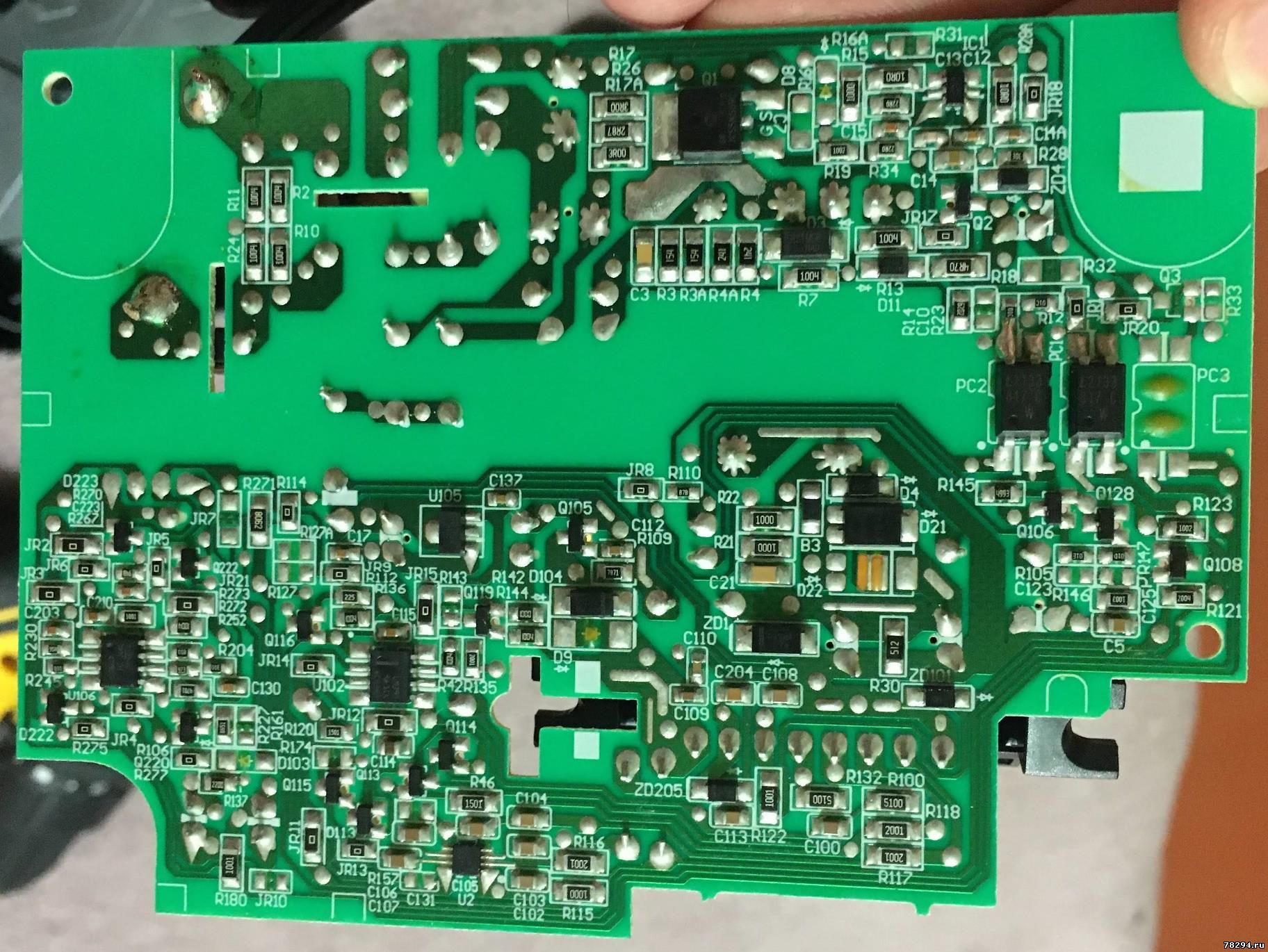

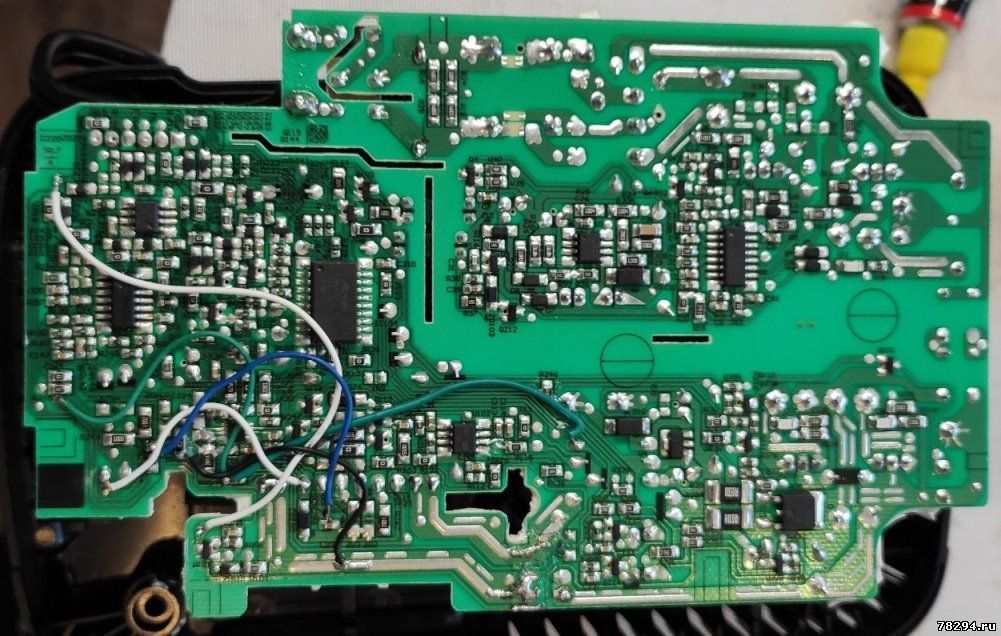

Здравствуйте! Стали приезжать из США новые версии 107 зарядки. Совсем все упростили. Есть ли вариант её переделать?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 19.02.2023, 12:04 | Сообщение # 136
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Да уже давненько присылают их на переделку, пока только установкой преобразователя решаю их переделку на 220 вольт ,так проще при такой мощности зарядного
При переделке по старому - перегревается сразу
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Акилла
|
Дата: Пятница, 24.02.2023, 14:17 | Сообщение # 137
|
|
|

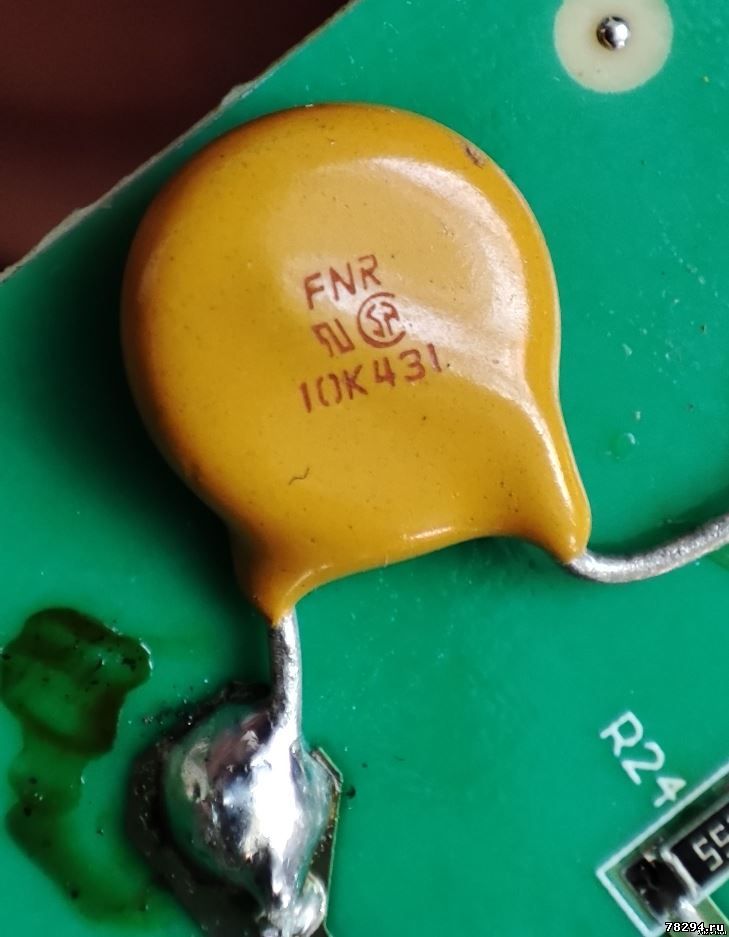

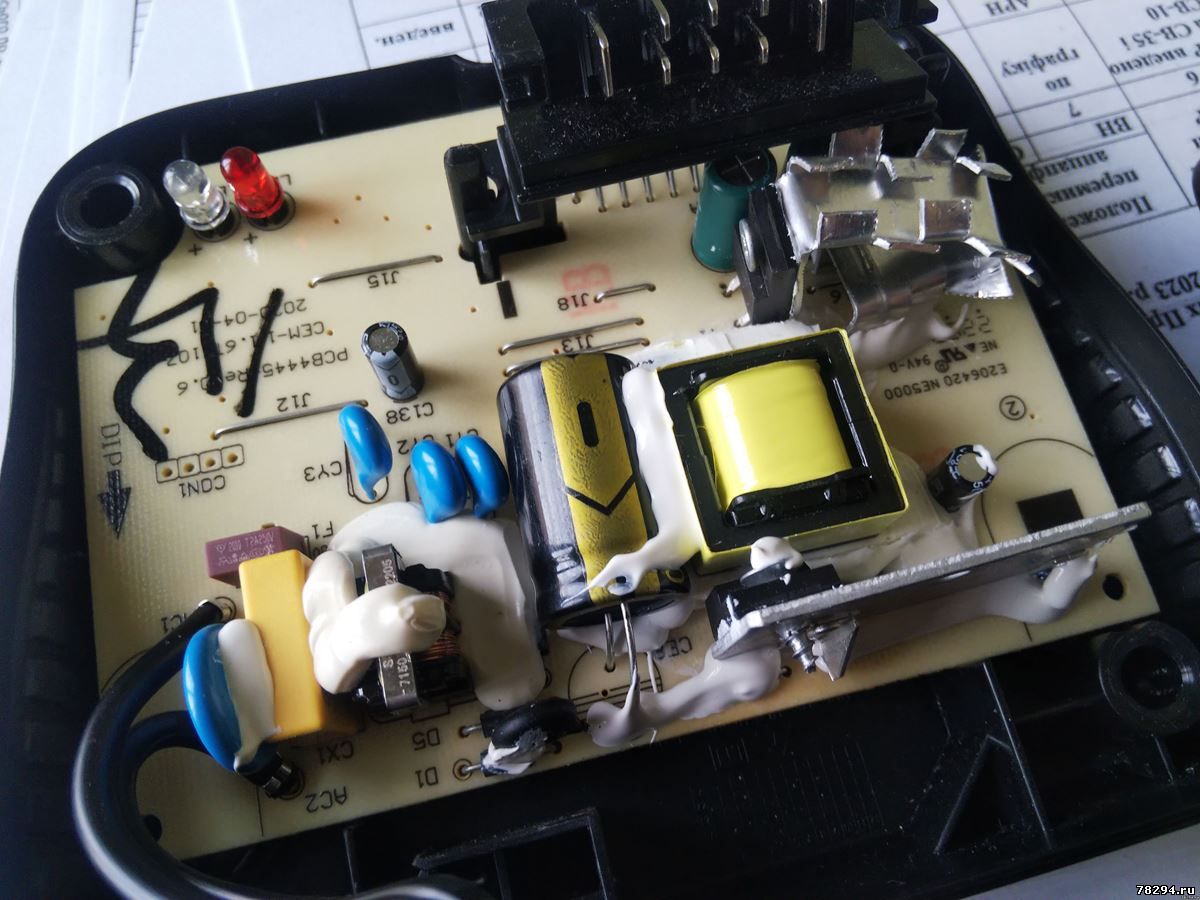

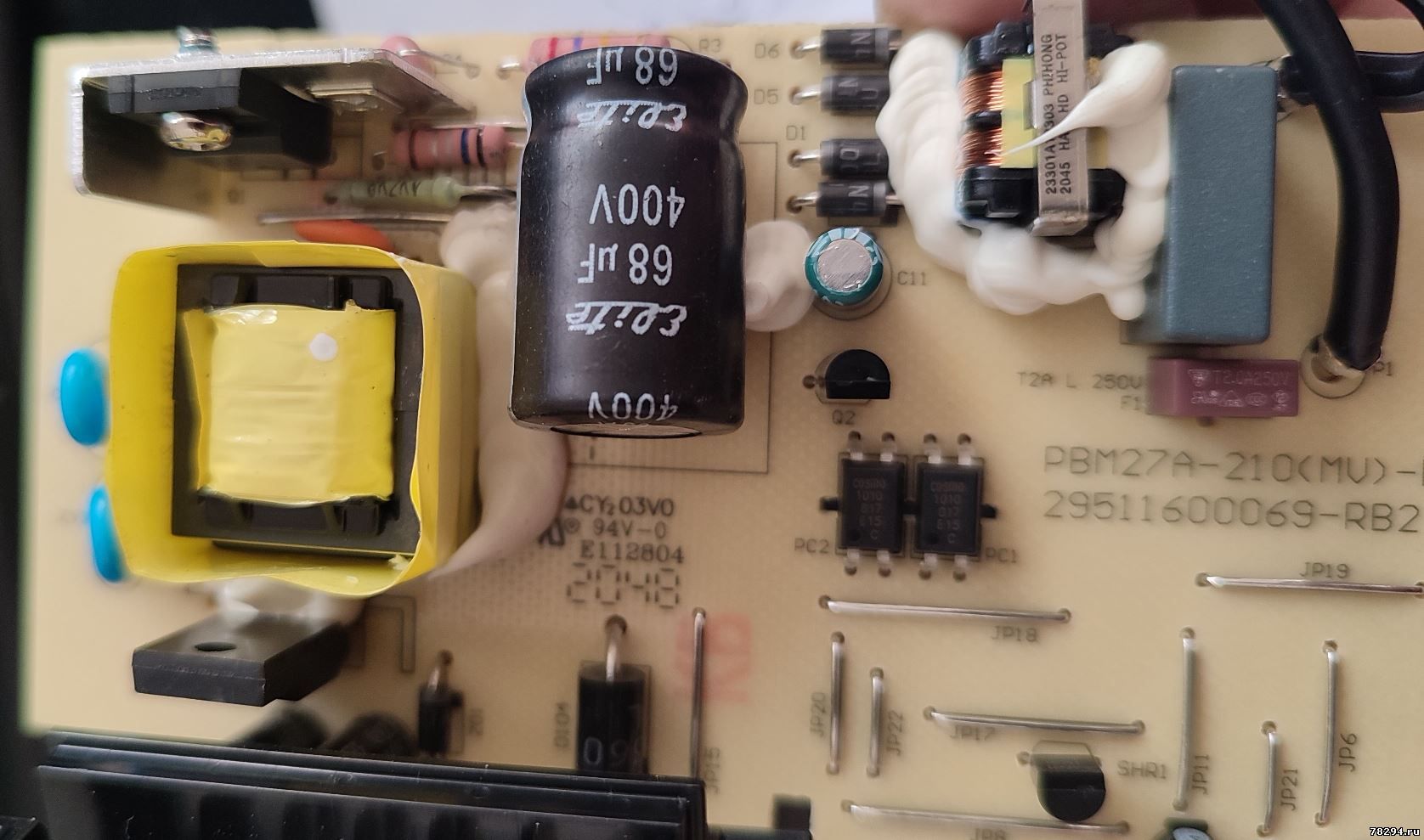

Добрый день! Перечитал всю тему, ответа не нашёл, Можете ли вы помочь, мастер переделал 107, поменял конденсатор(400В 68МКФ), установил варистор(варистор стоит первым элементом на входящие провода).

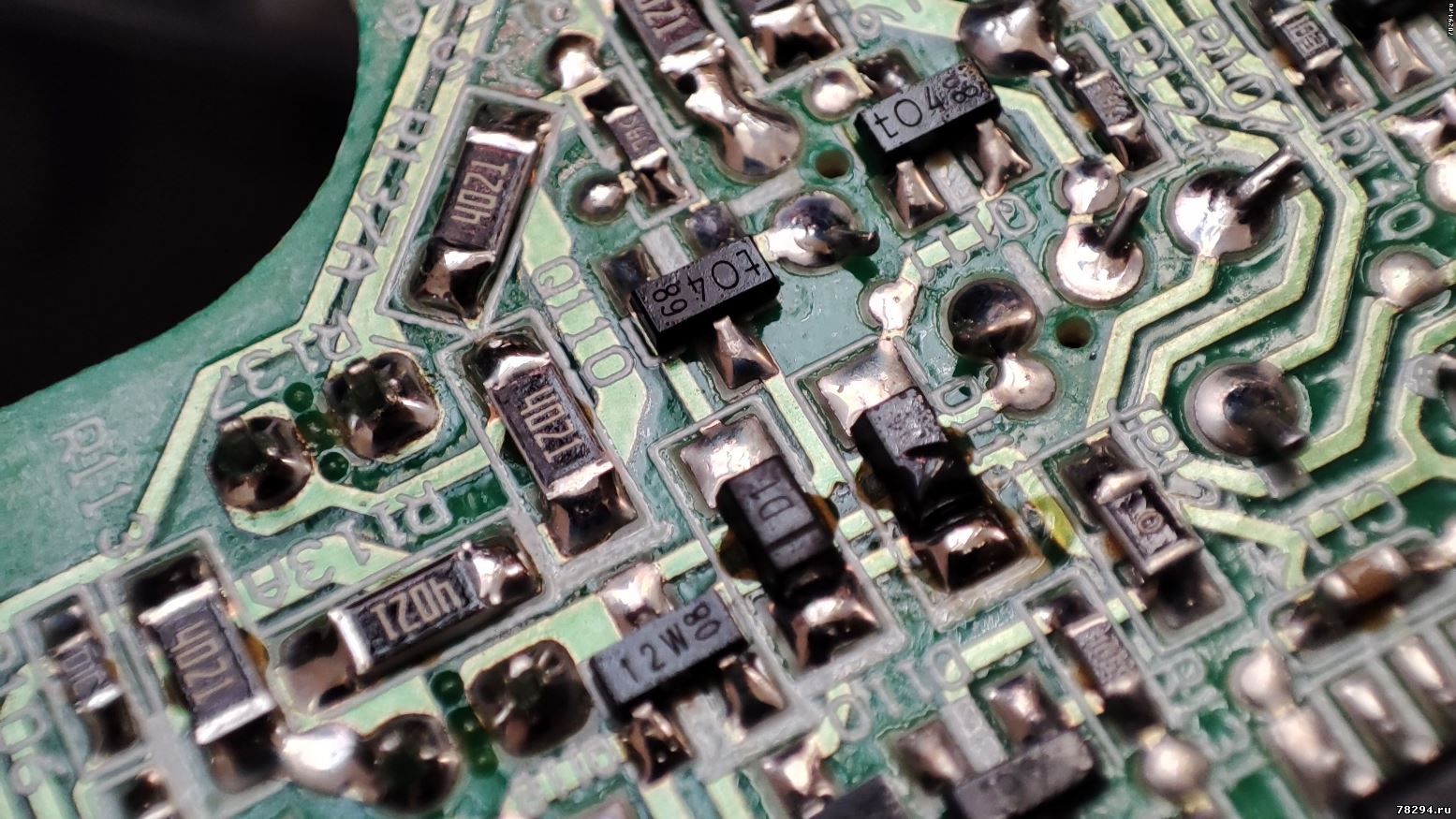

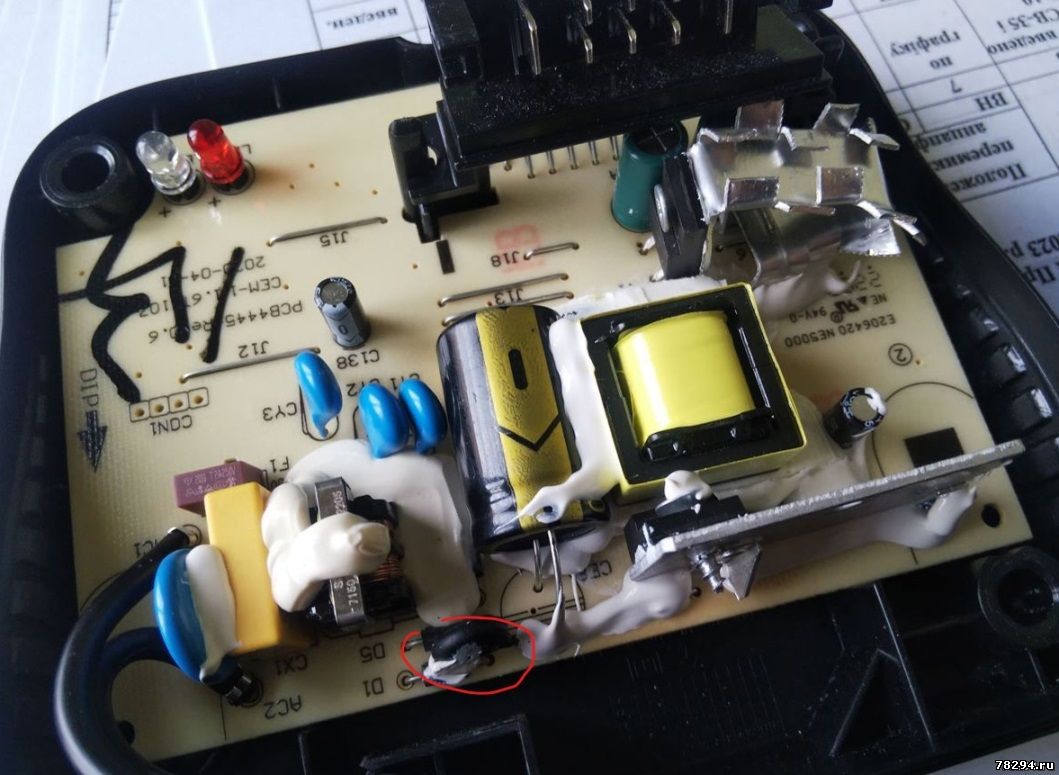

Устройство не работает, не реагирует на подключение аккумулятора, лампочка не срабатывает. Разобрав, вижу подплавленный D111, в чем может быть причина?
Так же подплавленный был и диод в 1106 после переделки этим же мастером, которая не работает., говорит брак с завода...
Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.02.2023, 14:52 | Сообщение # 138
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Мастер все неправильно переделывает еще и пеняет на завод  теперь ремонтировать да, но удаленно вам никто не поможет, несите нормальному мастеру
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Акилла
|
Дата: Пятница, 24.02.2023, 15:39 | Сообщение # 139
|
|
|
Я с паяльником вроде не плохо управляюсь, вот подумываю самому починить и заняться переделками, визуально диод то я нашёл, но это последствия, а вот причина в чем. может примерно подскажете?
Думаю сперва все сделать по вашей инструкции, поменять диод и потом посмотреть, если опять выйдет из строя, тогда искать, где причина.
Спасибо!

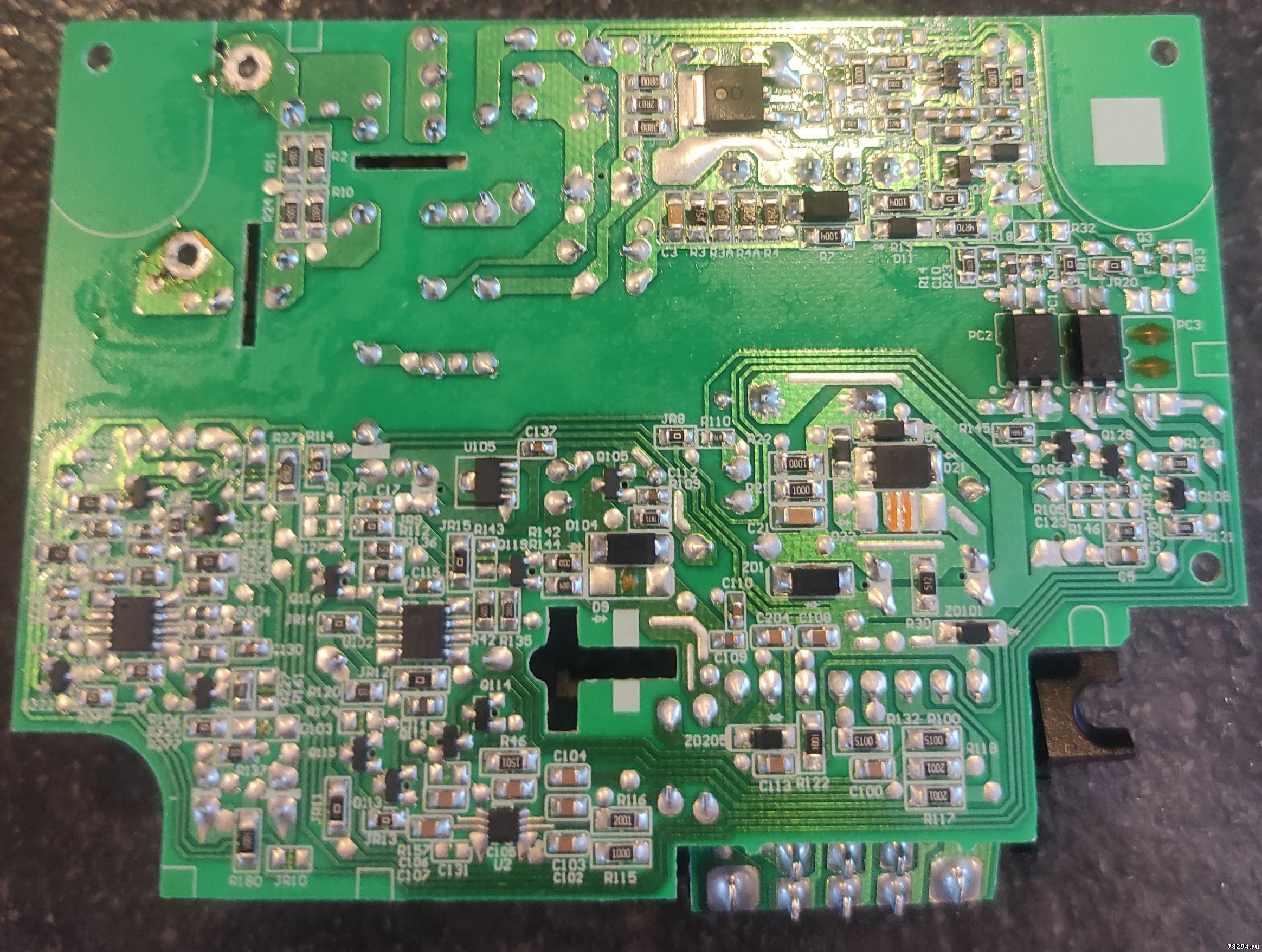

К прошлому посту фото не приложились, приложу тут.
Сообщение отредактировал Акилла - Пятница, 24.02.2023, 15:40 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 25.02.2023, 21:46 | Сообщение # 140
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Цитата Акилла ( ) а вот причина в чем. может примерно подскажете?
Все что угодно может быть, вот такое 1106 от предыдущей переделки принесли вся плата переломана даже - не смогли даже вынуть ее из корпуса правильно, теперь все мне переделывать и чинить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mironi2015
|
Дата: Вторник, 07.03.2023, 21:57 | Сообщение # 141
|
|
|

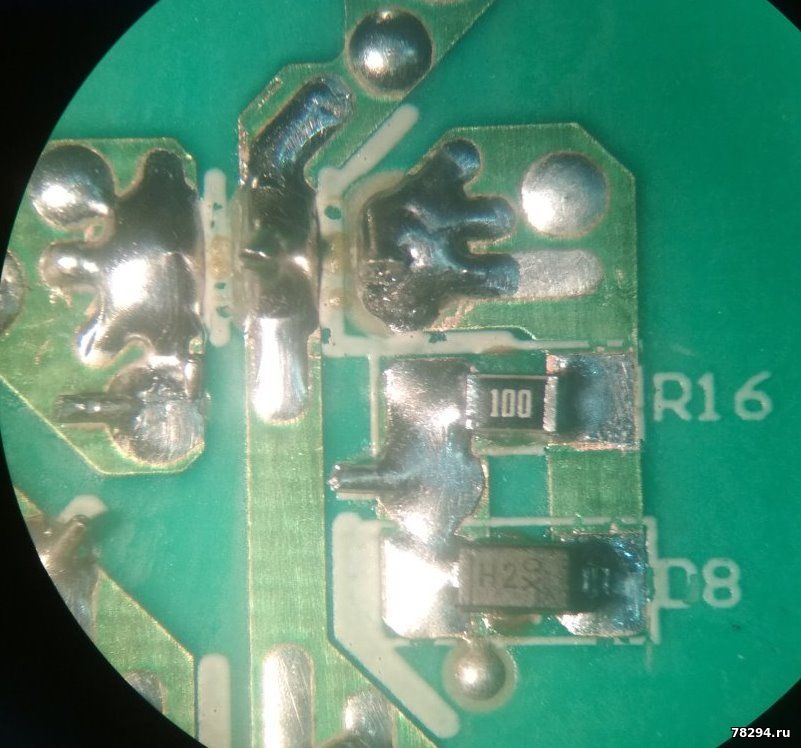

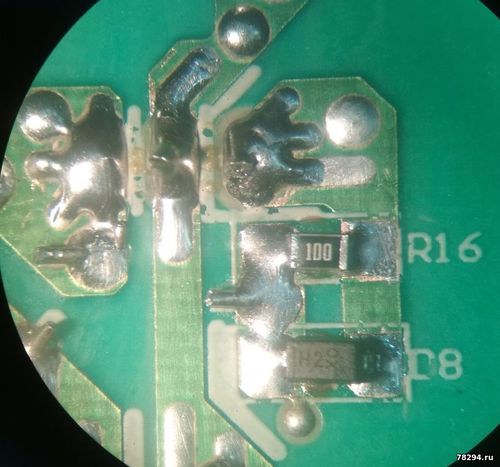

Здравствуйте! Перечиталвсю тему, ответа не нашёл. Подскажите, пожалуйста, какой марки диод (D8)
или его аналоги подключен к транзистору Q1 в з/у DCB107? Разлетелся,
маркировку не
прочесть.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.03.2023, 22:11 | Сообщение # 142
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
D8 - S4 https://alli.pub/6mv2gt
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mironi2015
|
Дата: Вторник, 07.03.2023, 23:25 | Сообщение # 143
|
|
|
Огромное спасибо за помощь.Буду копать дальше. Добавлено (12.03.2023, 18:59)
---------------------------------------------
Добрый день. Появилось необходимость поменять стабилитрон ZD4, согласно схемы на первой странице чата. На этой схеместабилитрон обозначается как 12 вольт, но в этом чате в сообщениях ребята
устанавливали вместо него на 16 вольт стабилитрон. Подскажите как мне определить
напряжение стабилизации стабилитрона который установлен у меня на плате? На
плате на детали ничего не видно.
|
|
|
|
|
|
mironi2015
|
Дата: Понедельник, 13.03.2023, 21:21 | Сообщение # 144
|
|
|
Ребята. На зарядке DCB 107 на 18 вольт ревизия платы RB1 стабилитрон ZD4 на сколько вольт должен быть или где посмотреть?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.03.2023, 21:52 | Сообщение # 145
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
12в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
tomori
|
Дата: Пятница, 24.03.2023, 14:29 | Сообщение # 147
|
|
|
Здравствуйте! Вопрос если на последних моделях где силовой ключ и силовой диод шотки smd типа, заменить на обычные в корпусе TO220 с добавлением радиаторов, работать будет?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.03.2023, 15:14 | Сообщение # 148
|
Администраторы
Anat78
Майор
- Сообщений:6391
- Репутация:50±
|
Работать будет!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
tomori
|
Дата: Воскресенье, 26.03.2023, 04:22 | Сообщение # 149
|
|
|
Получилось заменить smd ключ и диод в корпусе TO220, но делать это довольно геморно. Вместо smd диода PS10100 поставил SP10100 в корпусе TO220 греется не сильно радиатор можно и поменьше, вместо smd ключа JCS5N50RC поставил 60S180P7 в корпусе TO220, еле греется, можно радиатор поменьше или вообще без него. Сильный нагрев JCS5N50RC связан с его большим сопротивлением при открытом сток-исток 1,45 Ом, для примера сопротивления 60S180P7 сток-исток 0,18 Ом!
Сообщение отредактировал tomori - Воскресенье, 26.03.2023, 10:12 |
|
|
|
|
|
tomori
|
Дата: Воскресенье, 26.03.2023, 04:25 | Сообщение # 150
|
|
|
Было - стало
|
|
|
|
|
