Переделка Dewalt DCB107 (12-18 V Max)
Anat78 Дата: Понедельник, 30.12.2019, 10:25 | Сообщение # 41

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Для проверки надо было включать в 120 вольт и через лампочку, теперь у вас тоже самое сгорело IC1 и Q1

Допустимо ли это, на данном ЗУ? - да вполне допустимо

R12 - 748
R13 - 223
R14 - 24ком
R23 - 698
https://www.dialog-semiconductor.com/sites....eet.pdf


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
amadey73 Дата: Понедельник, 30.12.2019, 16:55 | Сообщение # 42

Пользователи

amadey73

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Для проверки надо было включать в 120 вольт и через лампочку, теперь у вас тоже самое сгорело IC1 и Q1
Спасибо за ответ! Только почему к 120 В? Данная ревизия (RA5) уже изначально на 220 вольт вроде.



Сообщение отредактировал amadey73 - Понедельник, 30.12.2019, 17:02
amadey73 Дата: Понедельник, 30.12.2019, 17:12 | Сообщение # 43

Пользователи

amadey73

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
Допустимо ли это, на данном ЗУ? - да вполне допустимо

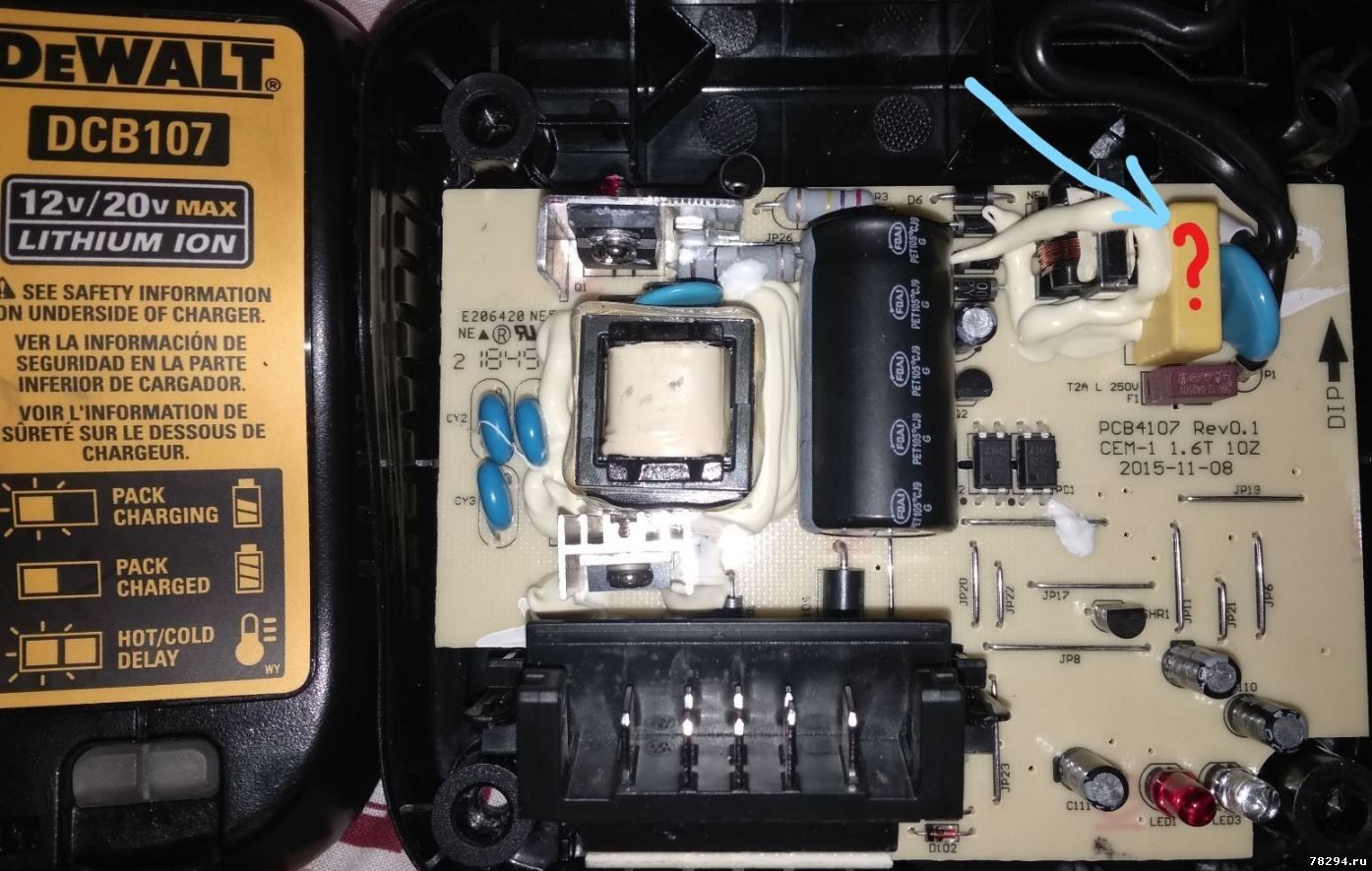

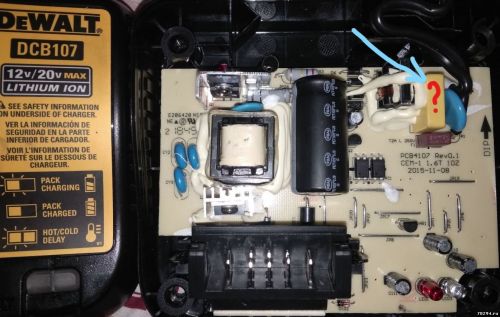

Смутил данный значок. Интересно, что он означает? Еще слышал (не знаю, насколько достоверно), что некоторые экземпляры данных ЗУ, без акум-ра, не всегда заводятся.



Добавлено (30.12.2019, 17:40)
---------------------------------------------
Цитата Anat78 ()
R12 - 748
R13 - 223
R14 - 24ком
R23 - 698
С номиналами какая то путаница.
Ранее, Вы писали:
Цитата Anat78 ()
Ревизия платы RA5, 2018 года выпуска R12 стоит возле R14
R12 - 5,76 кОм
Думаю, правильно так:
R12, маркировка на корпусе 74B, номинал 5,76 кОМ
R13, маркировка на корпусе 223, номинал 22 кОМ
R23, маркировка на корпусе 69B, номинал 5,11 кОМ
R14 под вопросом. Какая у него маркировка на корпусе? У меня не видно, но родной, звонится как 52 кОм.


Сообщение отредактировал amadey73 - Понедельник, 30.12.2019, 17:44
Anat78 Дата: Вторник, 31.12.2019, 10:10 | Сообщение # 44

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата amadey73 ()
Только почему к 120 В? Данная ревизия (RA5) уже изначально на 220 вольт вроде.

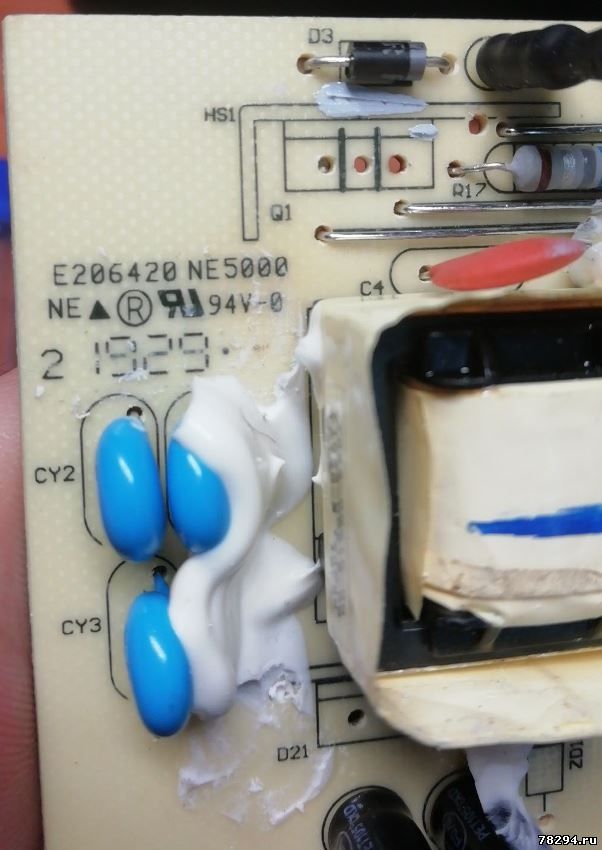

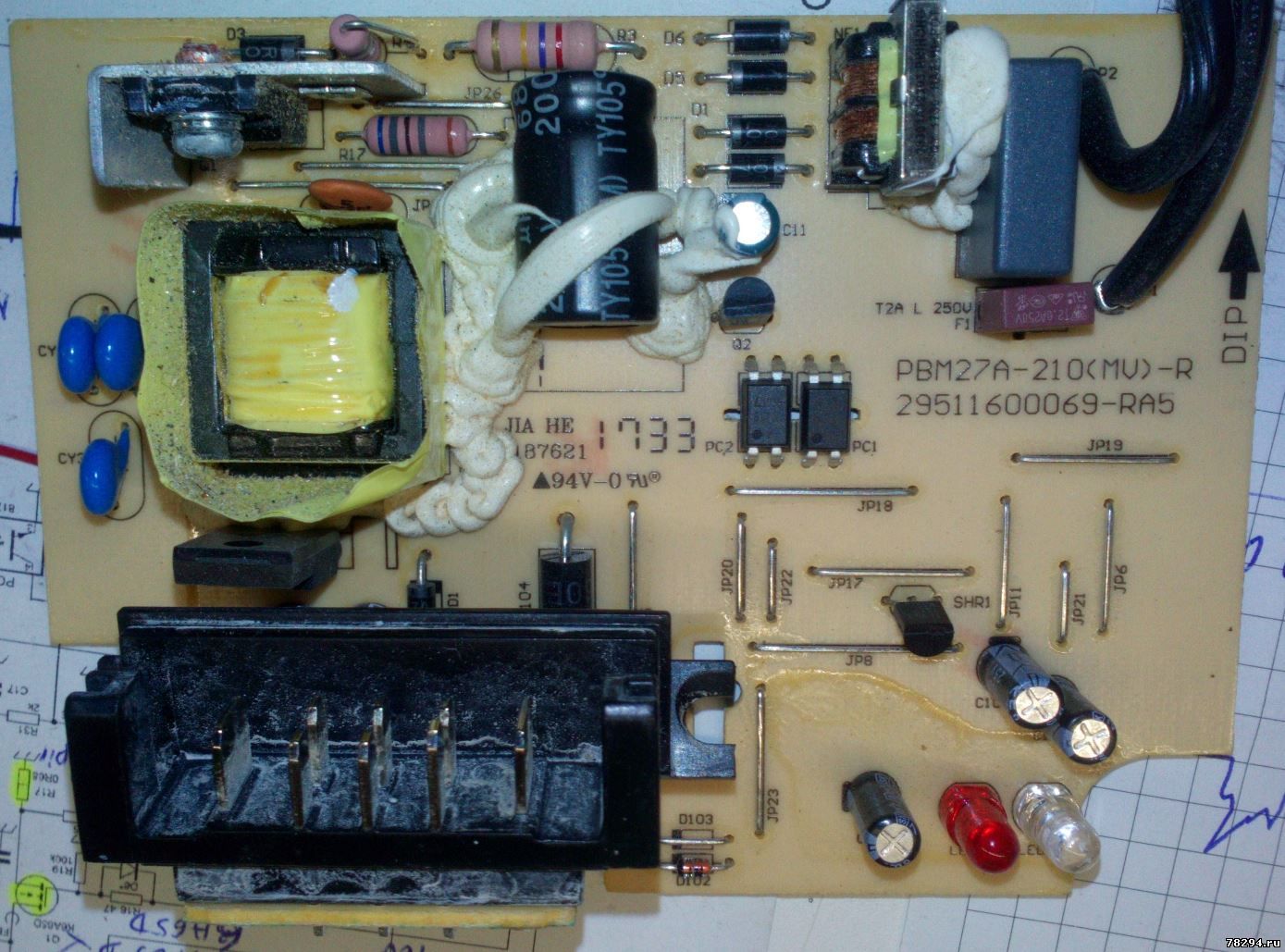

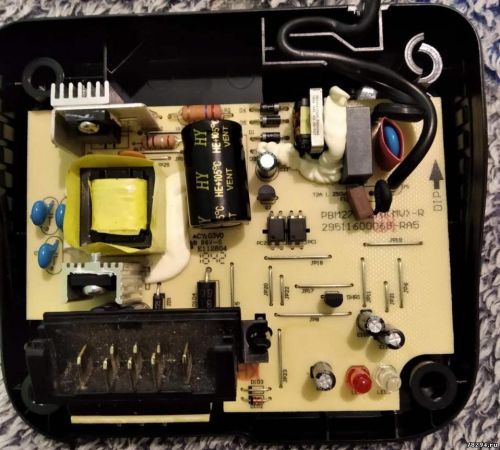

у меня 29511600069-RA5 на 120 вольт smile
Цитата amadey73 ()

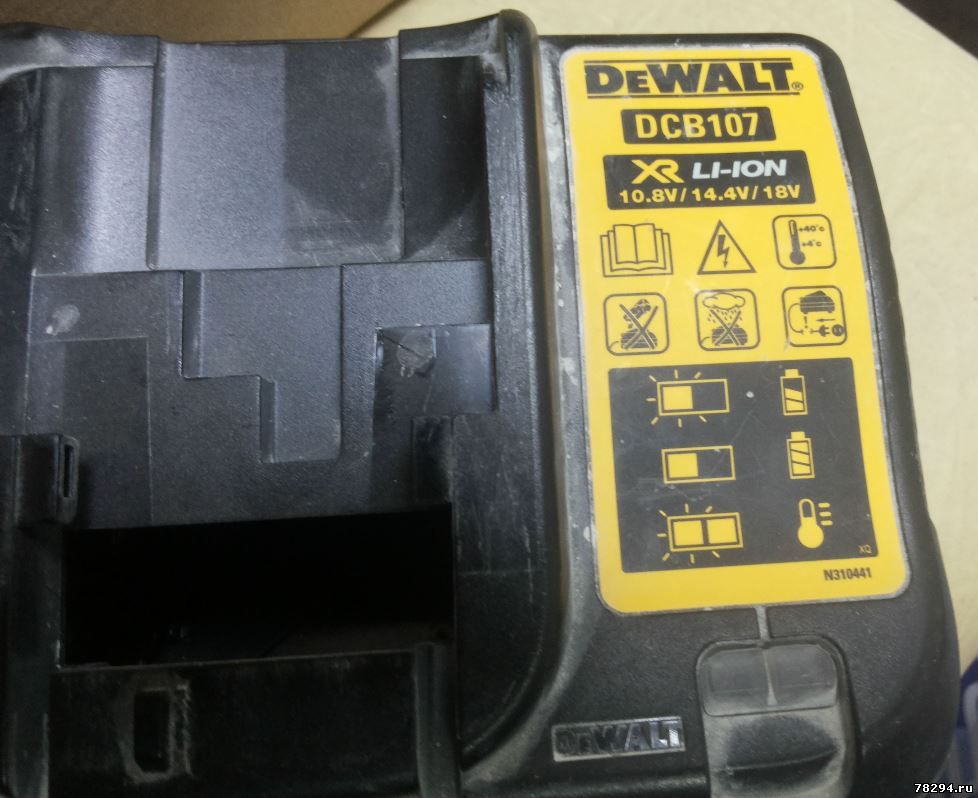

Смутил данный значок. Интересно, что он означает?
Не заряжать сломанные батареи
Цитата amadey73 ()
что некоторые экземпляры данных ЗУ, без акум-ра, не всегда заводятся.
Да большинство у девалтов не заводятся без акб, нормально работают только те у кого 2 блока питания на плате
По резисторам да они разные по месту выпуска и дате, уточню


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
amadey73 Дата: Воскресенье, 05.01.2020, 22:12 | Сообщение # 45

Пользователи

amadey73

Рядовой

  • Сообщений:5
  • Репутация:0±

C праздниками всех! Так подскажет кто-нибудь номинал R14? на RA5-ой. Есть ли схема у кого-то?
mmq Дата: Пятница, 10.01.2020, 11:53 | Сообщение # 46

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Моя история завершилась, перепаял iw1710, зарядное запустилось.
amadey73 Дата: Воскресенье, 12.01.2020, 00:53 | Сообщение # 47

Пользователи

amadey73

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата mmq ()
Моя история завершилась, перепаял iw1710, зарядное запустилось.
А у меня нет (.   ЗУ ведет себя до невозможности странно. Уже 2 раза поменял mosfet и IC1, прозвонил всю обвязку, диоды и стабилитроны в первичке (заменил сгоревшие), Q1 (2SD1616) - не запускается. Подключаю через лампочку 40 вт - лампа не горит. Питание на 8-ноге IC1 - 9 вольт, далее на D21 - ноль. То есть mosfet не работает.
Далее совсем странно. Совершенно случайно поменял Q1 на левый n-p-n транзистор (тот что был в наличии, пока не купил 2SD1616) Чудеса, но светодиод зарядки замигал, U питания на 8-pin IC1 10 вольт, на D21 -13 вольт. Но аккум не заряжается. Напряжение на нем 17,6 В.
После покупки и замены на родной 2SD1616, снова та же история. То есть 0 на D21. Меняю обратно на левый, светодиод мигает, но как-то странно, как-будто в пол яркости.
Как такое может быть? Подскажите, куда копнуть еще?
dusmusia Дата: Вторник, 21.01.2020, 01:04 | Сообщение # 48

Пользователи

dusmusia

Рядовой

  • Сообщений:3
  • Репутация:1±

DCB107, не подскажете Q101,  SOT23 код 12W 40 поперек. Вроде стабилитрон, Но по включению транзистор. Кто же это все таки?
Anat78 Дата: Вторник, 21.01.2020, 01:14 | Сообщение # 49

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

2N7002 N-канальный MOSFET
http://www.s-manuals.com/pdf/datasheet/2/n/2n7002_nxp.pdf


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dusmusia Дата: Вторник, 21.01.2020, 02:40 | Сообщение # 50

Пользователи

dusmusia

Рядовой

  • Сообщений:3
  • Репутация:1±

Благодарю. Правда уже понял, что мосфет n-канальный, только только, сюда написать хотел что предпологаю 7002ой smile
У друга взял поковыряться, он залил её, вылетело оба светодиода, пара 7002, не пробой на затвор благо, одному компаратору тоже похоже досталось, поздно ковыряться искать в пакетиках, шуршат больно громко, боюсь разбужу домашних. Я конечно так по наглому, а у вас куска схемы без высокой стороны не завалялось случаем)) Извините если что не так)


Сообщение отредактировал dusmusia - Вторник, 21.01.2020, 02:48
Anat78 Дата: Вторник, 21.01.2020, 02:54 | Сообщение # 51

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

http://www.78294.ru/forum/5-4-1

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dusmusia Дата: Вторник, 21.01.2020, 14:43 | Сообщение # 52

Пользователи

dusmusia

Рядовой

  • Сообщений:3
  • Репутация:1±

Благодарю. Идею понял. Поднял я её. 1 компаратор, пара MMBT3904, 1шт 7002, два светодиода на выброс.
Спасибо.
dluzh Дата: Воскресенье, 09.02.2020, 16:32 | Сообщение # 53

Пользователи

dluzh

Рядовой

  • Сообщений:1
  • Репутация:0±

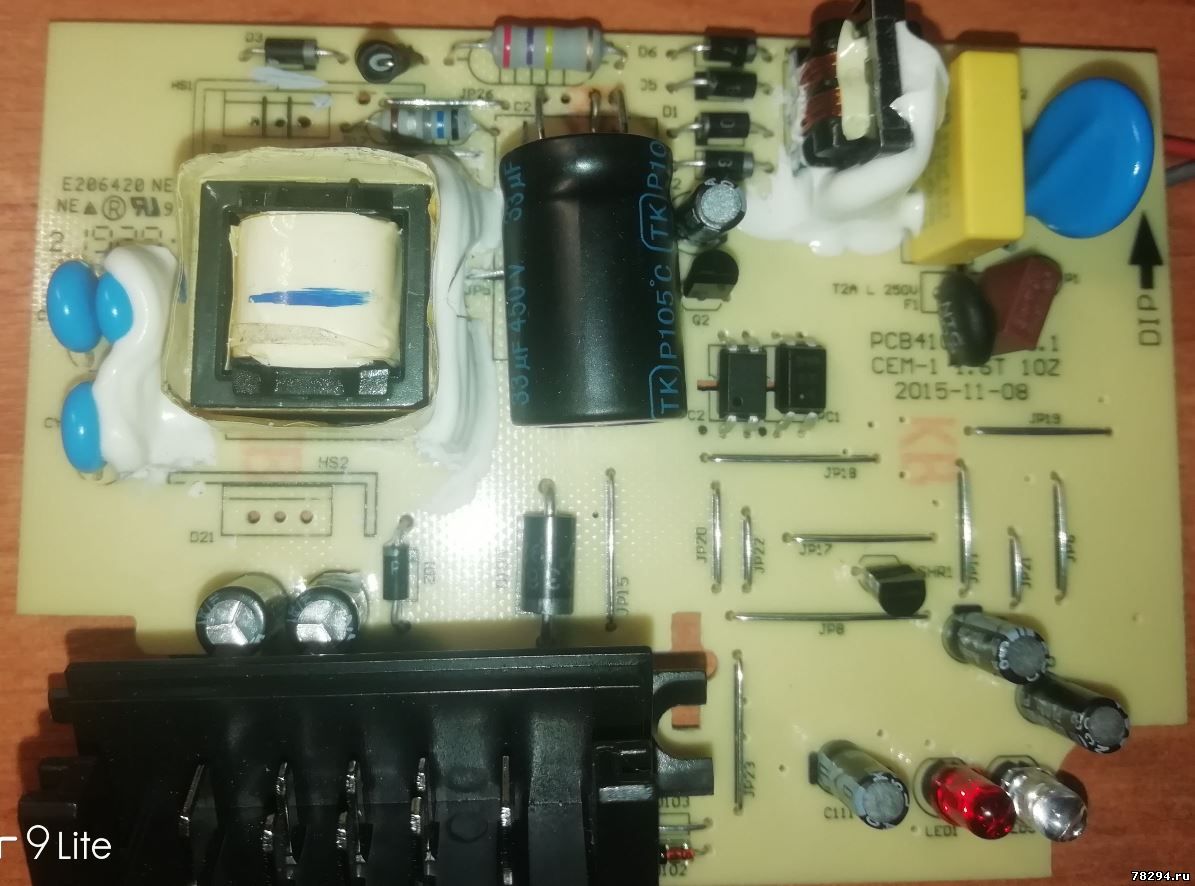

Доброго времени суток. Переделал dcb107, заменив конденсатор на 47мкФ 450В и добавил радиатор на выходной диод.
Зарядка без проблем завелась и заряжает аккумуляторы, но трансформатор при этом греется до 90°С,
при том что аккумуляторы у меня маленькой емкости 1,5 А-ч.
Что можно предпринять, чтобы улучшить температурный режим транса?
Думаю встроить кулер, но возможно существует более изящное решение.

Доступно только для пользователей

Anat78 Дата: Воскресенье, 09.02.2020, 19:13 | Сообщение # 54

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата dluzh ()
Что можно предпринять, чтобы улучшить температурный режим транса?
Для таких трансформаторов норма до 110 градусов
Но если хотите меньше температуру то:
1) Перемотать первичную обмотку трансформатора увеличив немного кол-во витков первичной обмотки и диаметр провода
2) Использовать маленькую вентилятор-турбинку
3) прикрепить радиатор на трансформатор
4) Сделать вентиляционные отверстия в корпусе


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 14.02.2020, 13:12 | Сообщение # 55

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

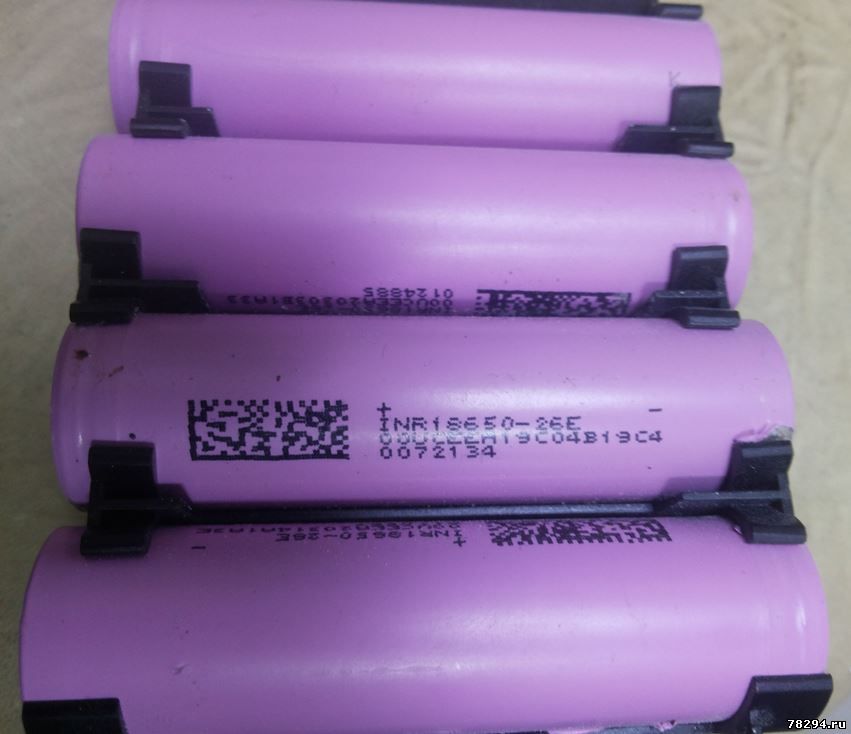

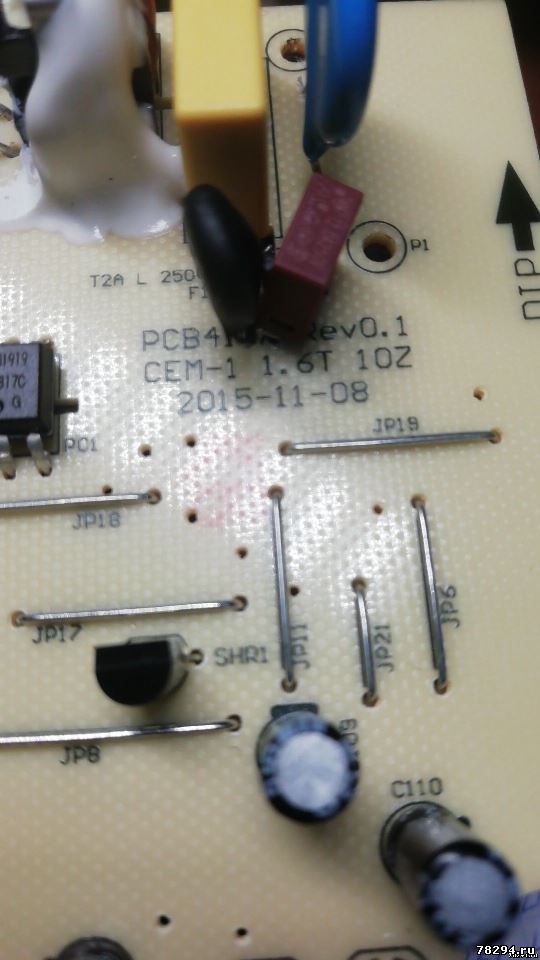

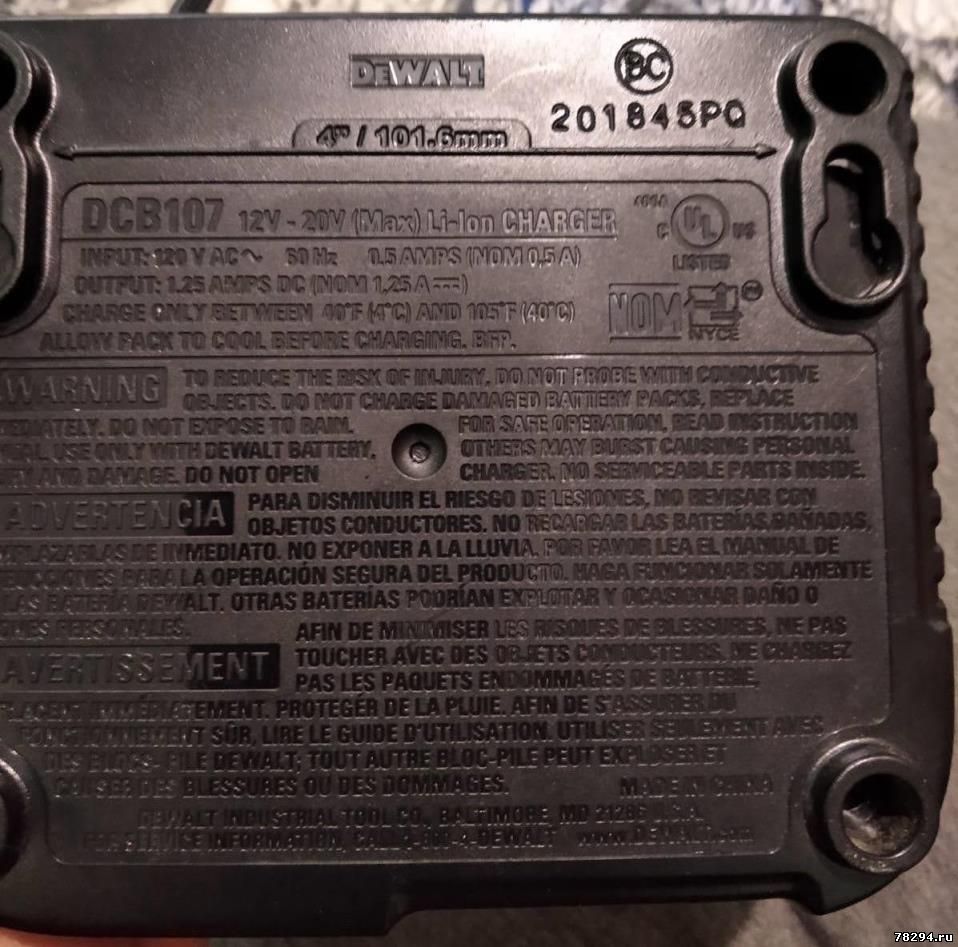

Зарядное DCB107 из комплекта шуруповерта Dewalt DCD700CK2-A9







Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 16.03.2020, 16:25 | Сообщение # 56

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Если поставить варистор на меньшее напряжение (не слушайте советов продавцов в магазинах)
То взрываются варистор и предохранитель



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
leshishina Дата: Воскресенье, 05.04.2020, 14:32 | Сообщение # 57

Пользователи

leshishina

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте.
Зарядка DCB107.

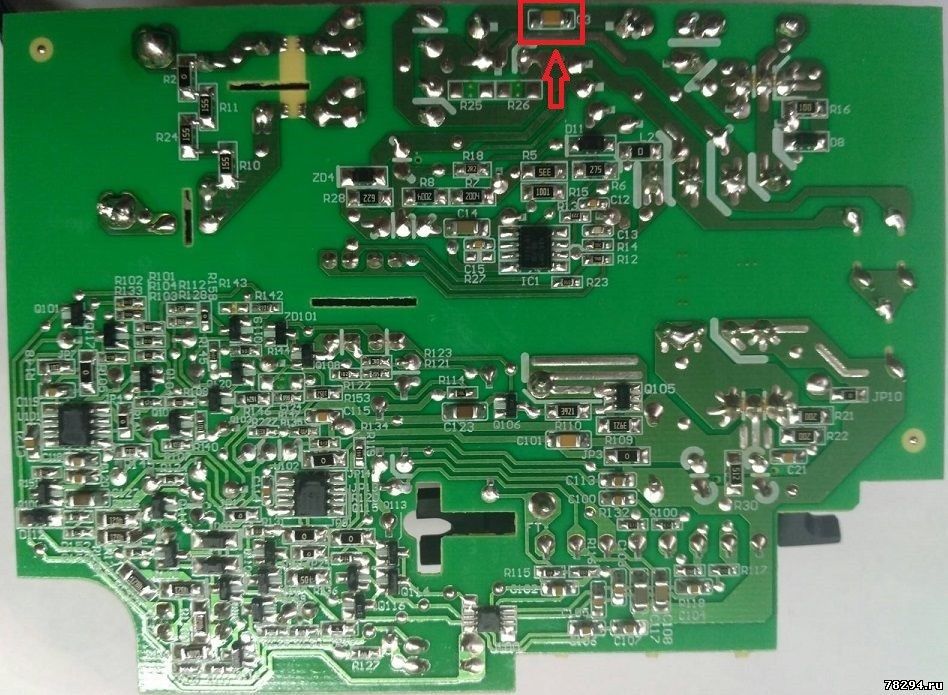

подскажите номинал R18 и маркировку диода D11.
какое напряжение питания шим?

Доступно только для пользователей
_sR_ Дата: Пятница, 10.04.2020, 10:41 | Сообщение # 58

Пользователи

_sR_

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата leshishina ()
подскажите номинал R18 и маркировку диода D11
какое напряжение питания шим?
R18 - написано 2R2, видимо 2.2 Ом
D11 - написано S4
Maximum operating voltage 16 V

Добавлено (10.04.2020, 10:53)
---------------------------------------------
прочитал тему, не нашел

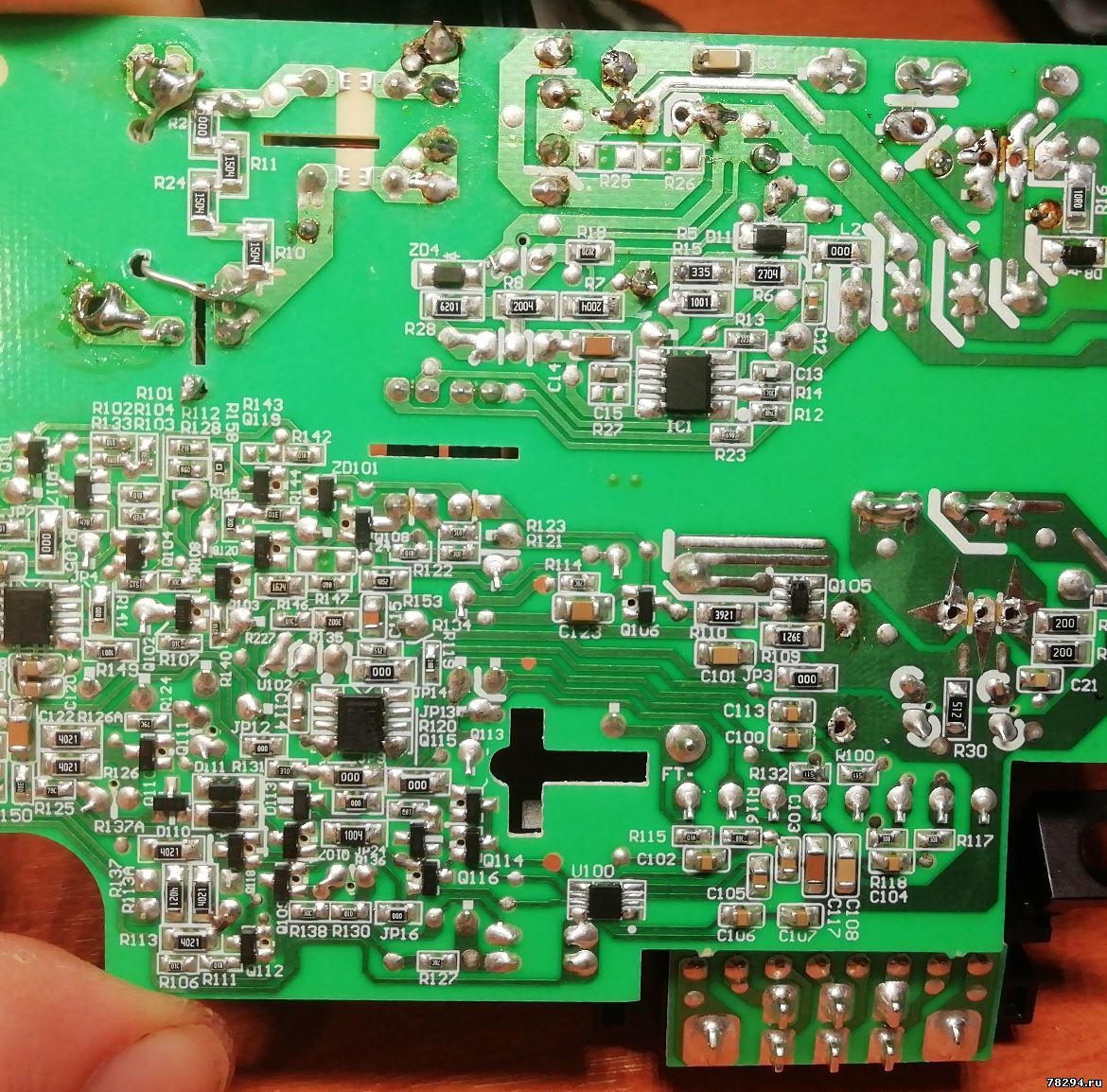

Что за контроллер заряда U100 (рядом с разъемом)? Не могу опознать.
На корпусе написано V8F 485
Зарядник, видимо, в воде с аккумом полежал и ножки его, вместе с парой дорожек и перемычек растворились.

Anat78 Дата: Пятница, 10.04.2020, 12:28 | Сообщение # 59

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

R18-2,2ома да
диод D11 это диод шотки


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andreygrechanikov Дата: Пятница, 19.06.2020, 00:39 | Сообщение # 60

Пользователи

andreygrechanikov

Рядовой

  • Сообщений:2
  • Репутация:0±

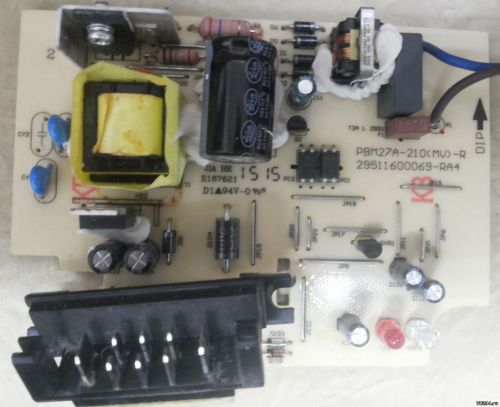

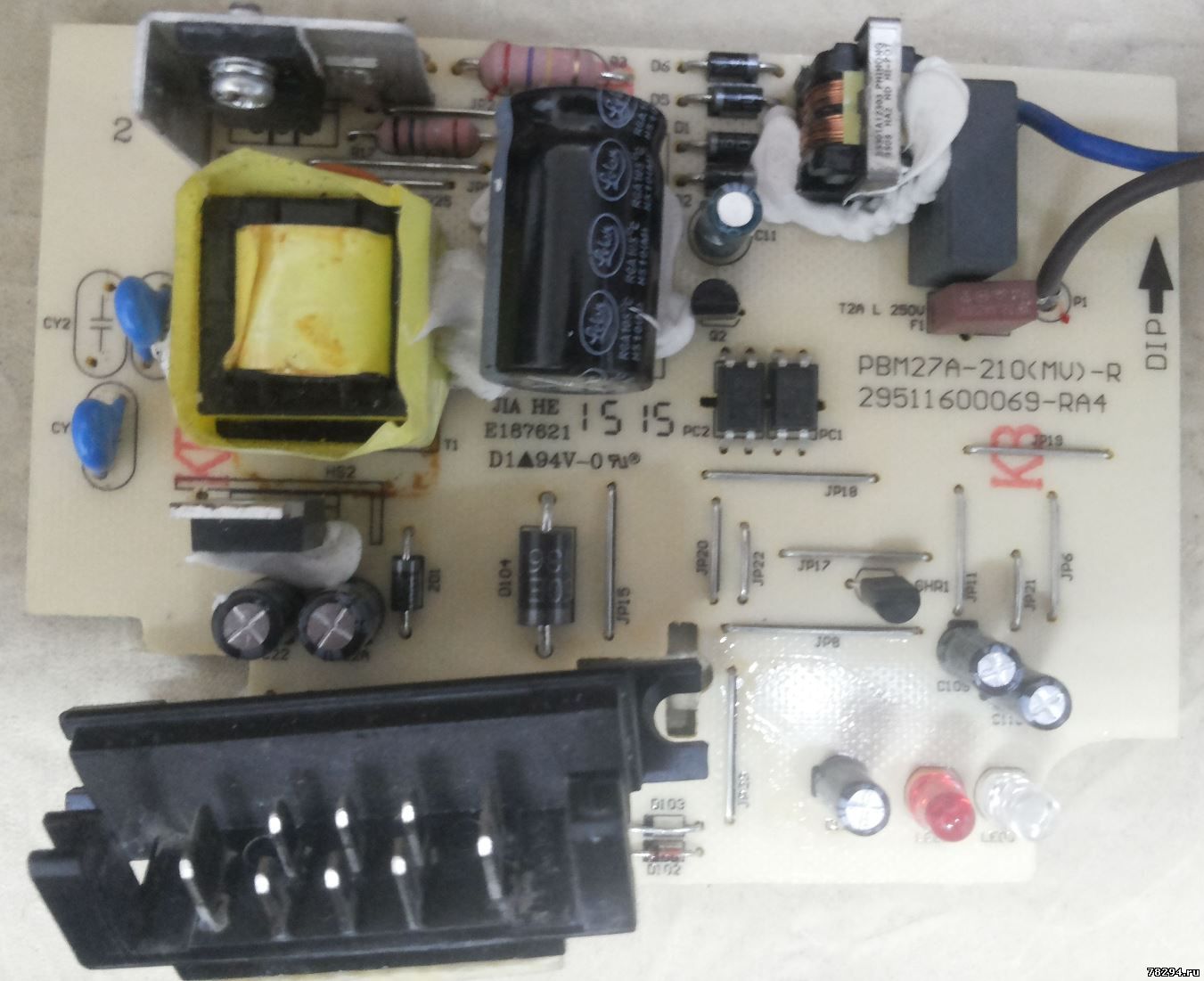

Добрый день, а как можно получить схему релиз RA4?



Сообщение отредактировал andreygrechanikov - Пятница, 19.06.2020, 00:49
