Аккумуляторы Dewalt 18-20V Li-on ремонт, обзор и разборка
Anat78 Дата: Понедельник, 21.01.2019, 12:50 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумуляторы Dewalt 18-20V Li-on ремонт, обзор и разборка
замена элементов в аккумуляторе деволт

Литиевые акб Девалт 18 и 20 вольт

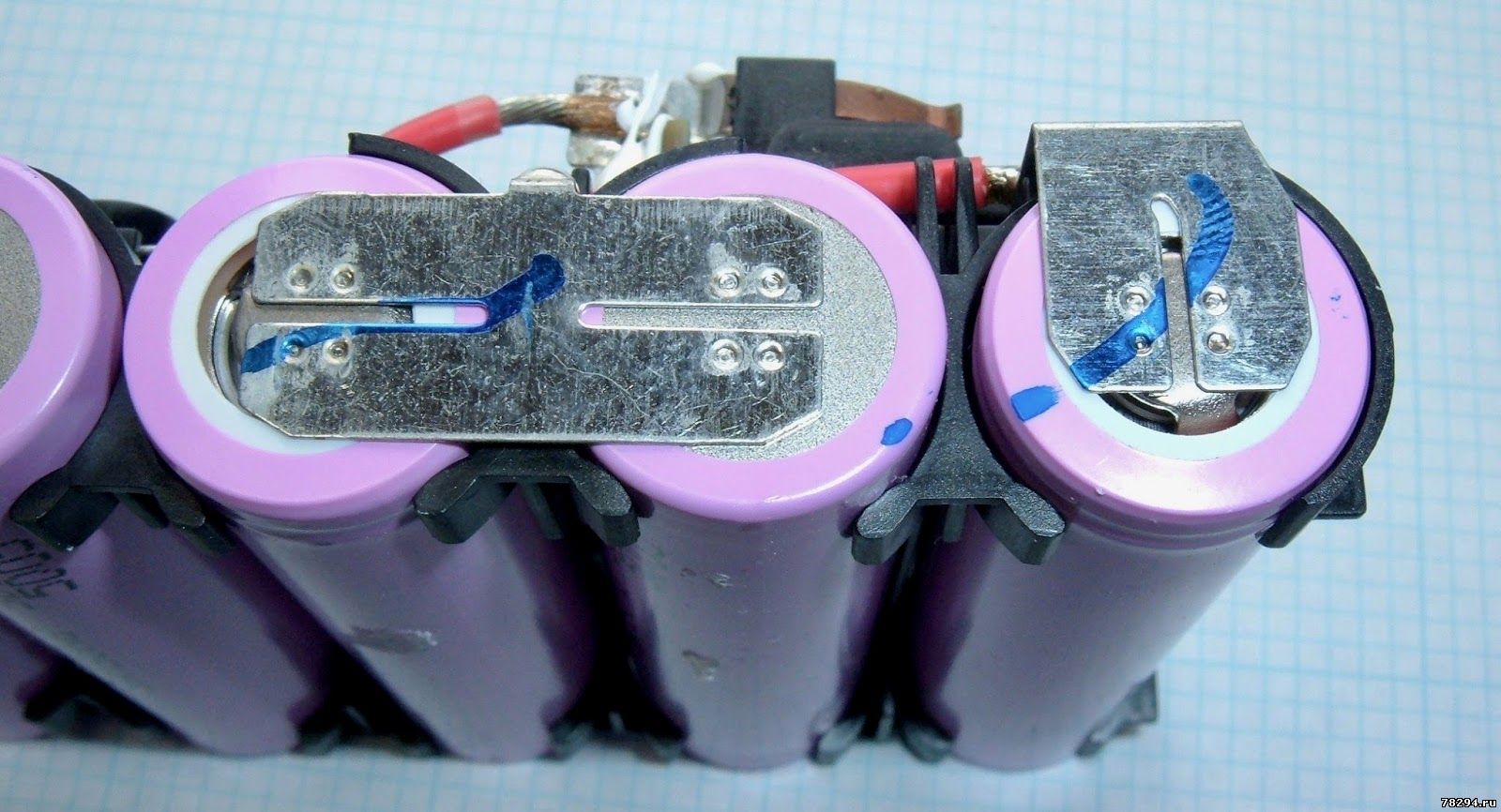

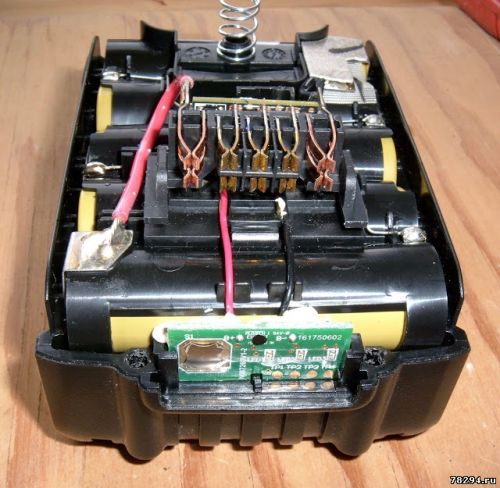

Аккумулятор Dewalt DCB181 18В 1,5ач фото элементы Саньё:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.01.2019, 12:51 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумулятор DCB207
18В 1,3ач элементы Samsung INR18650-13B:





















Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.01.2019, 12:51 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

18В 1,3ач элементы LGDAHA418650 :









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.01.2019, 14:28 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

18-20В 3ач элементы LG Chem 18650 HB4
DCB200 Battery Pack (Made in Korea).  Напряжение 20V (Max), 3.0Ah, емкость 60Wh.  Type 2
На батарее имеются кроме + и - следующие контакты: TH, ID, C1, C2, C3, C4.

Напряжение измеренное относительно минуса батареи:
C1: 4.08V (4.08V)
C2: 8.17V (4.09V)
C3: 12.26V (4.09V)
C4: 16.34V (4.08V)
B+: 20.43V (4.09V)

Индикатор показывает при следующих напряжениях батареи:
1 LED: >15.3V (3.06V/cell)
2 LED: >18V (3.6V/cell)
3 LED: >19V (3.8V/cell)





















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 21.01.2019, 14:29 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Продолжение



















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 13:25 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

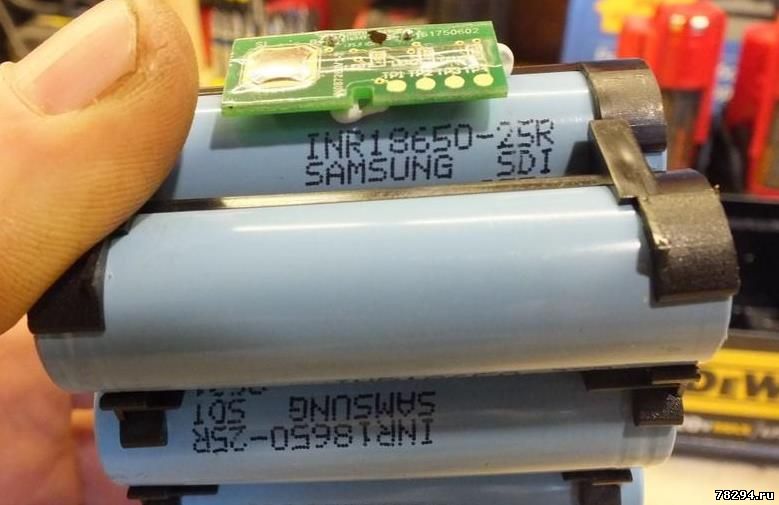

АКБ 2ач

С элементами Самсунг 18650-20R M



2Ач с элементами Санье





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.01.2019, 13:28 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумулятор Dewalt 5ач 18вольт
Бывают с элементами Самсунг(Китай) и LG(Корея)



Либо даже такие Синие Самсунги











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.01.2019, 14:09 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

DeWalt 20V Max 6.0Ah 120Wh
Новый тип аккумуляторов у деволта с большей токоотдачей
Установлены элементы 20700 формата, а не как прежде формата 18650









Вес батареи 6ач -  854 грамма (обычная батарея 3ач от деволта весит 624гр)
Размеры батареи 5.25" x 3.25" x 3"



На батареи все так же 8 контактов:  B+, TH, ID, C1, C2, C3, C4, and B-.

B + и B- должны быть очевидны - это главные клеммы зарядки и разрядки. Они на концах, имеют двойную высоту (верхний и нижний ряды являются клеммами B + / B-) и изготовлены из другого материала, чем центральные клеммы (я думаю, медь против латуни).

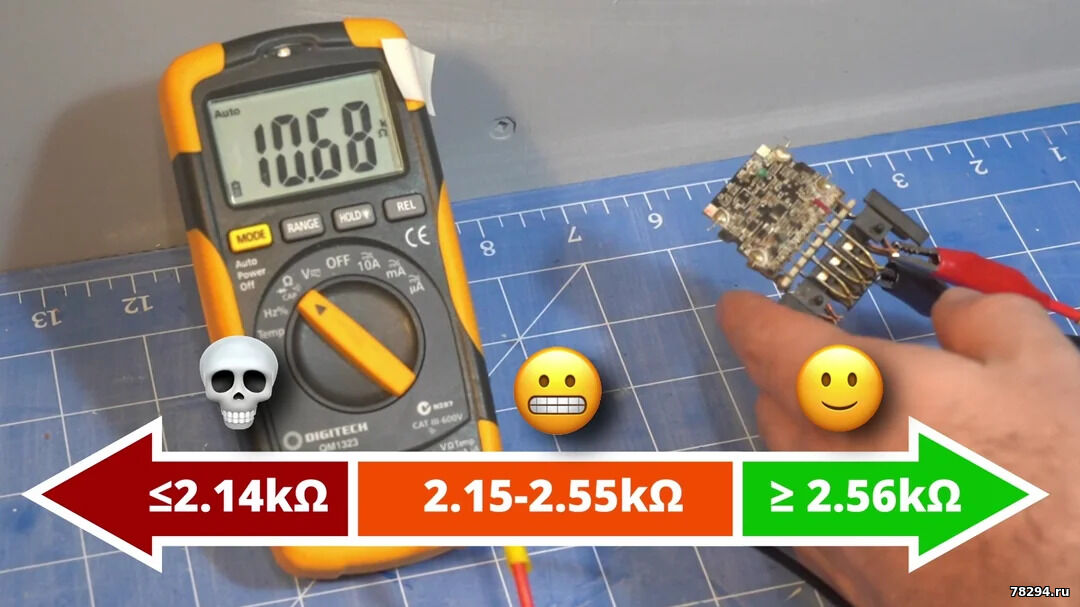

TH для теплового контроля. По крайней мере, в комплектах DeWalt 20V Max это термистор NTC 10 кОм / 25C, подключенный между B + и TH. Обратите внимание, что это идет к положительному терминалу!

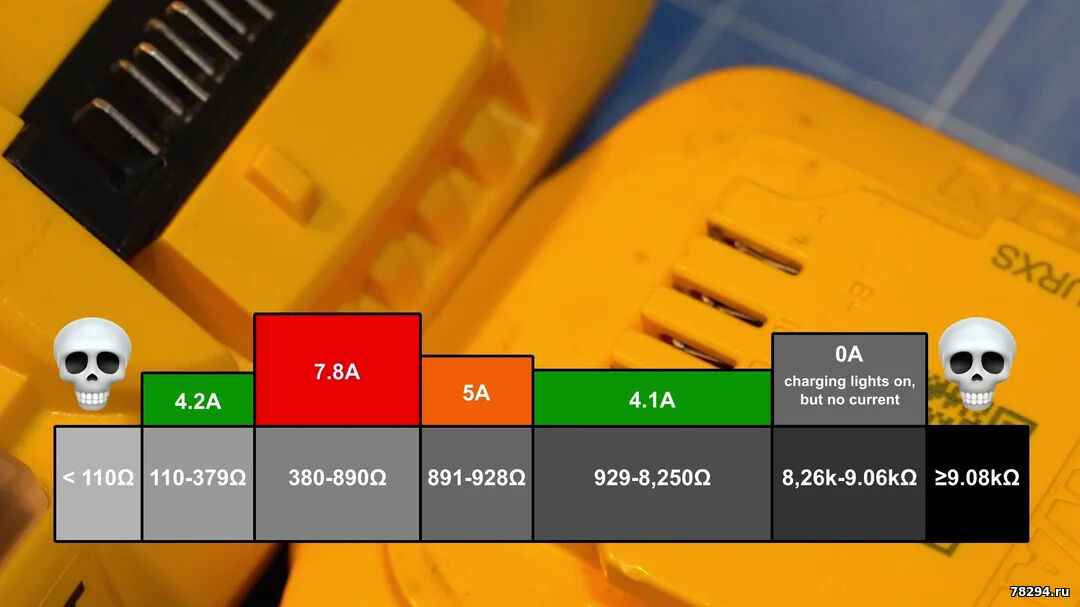

Идентификатор для идентификации батареи. На этом акб это почти точно 800Ω к B- (земля). Я предполагаю, что это метод идентификации акб, основанный на сопротивлении. Мои 3.0Ah батареи читаются точно так же.

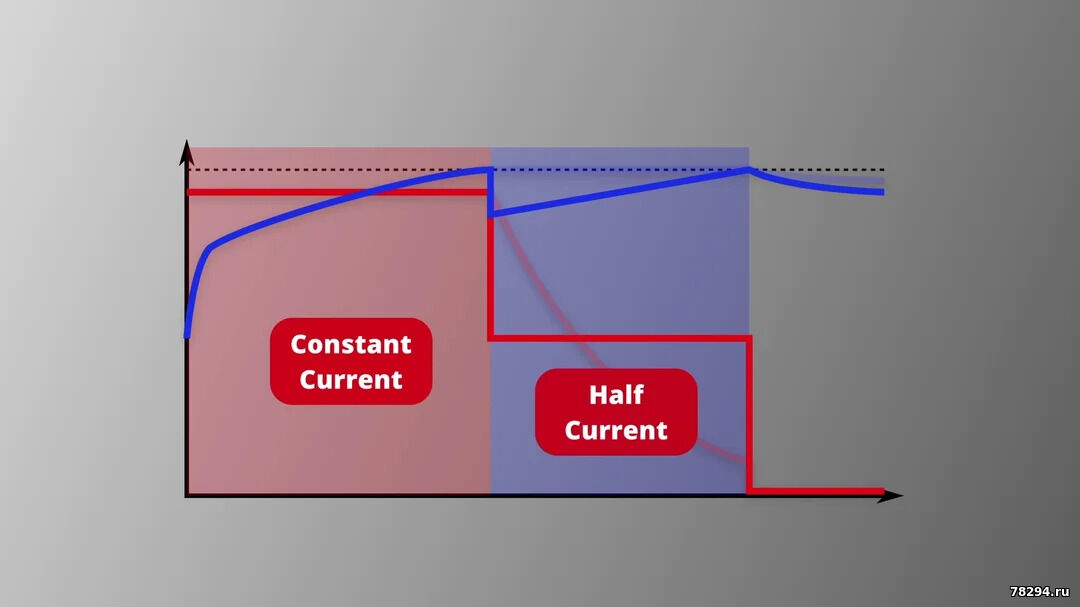

C1, C2, C3 и C4 имеют прямой доступ к напряжению каждой группы ячеек - так, при поставке, 3,5 В на ячейку. Зарядное устройство использует эти терминалы для баланса ячеек, и если вам захотелось зарядить один из них без зарядного устройства DeWalt, вы можете просто настроить зарядное устройство на заряд 5S баланса, подключить соответствующие терминалы и весело провести время. Если вы сделаете это, имейте в виду, что C1 - первая группа ячеек от B-.

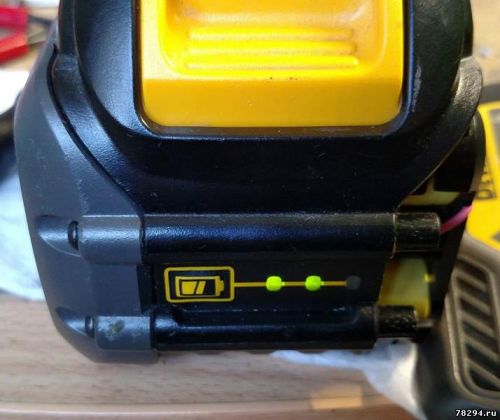

Индикатор заряда батареи
При напряжении батареи 17,5 вольт показывает одно деление



Батарея собрана на саморезы Torx T10 Security

Элементы внутри Panasonic/Sanyo NCR20700A 3100mAh ток до 30ампер на каждый элемент, итого 60А



Сравнение с размерами обычной батареи 3ач:




78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 31.01.2019, 14:12 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Продолжение:



Размеры установленных элементов 20 * 70мм








Сравнение размеров с обычной батареей 3ач деволт

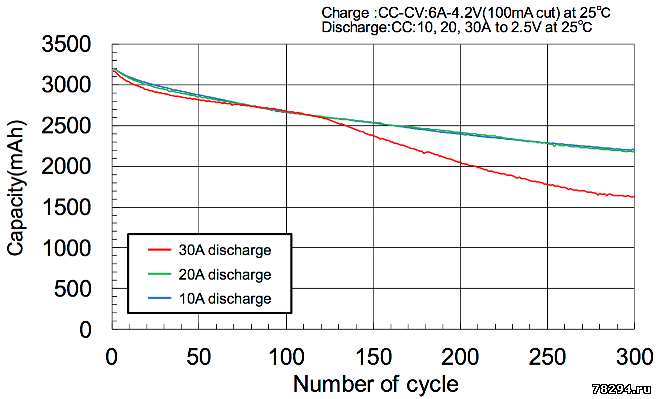

Разрядная характеристика элементов Panasonic/Sanyo NCR20700A





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 25.02.2019, 11:12 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Пользователь случайно закоротил аккумулятор Dewalt 18в - сгорел внутри предохранитель
Он закоротил куском провода просто
Будь аккуратны!!!!
Всегда можете купить защитную крышку на батарею: http://www.78294.ru/forum/48-565-1



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 20.08.2019, 15:51 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумуляторы 18вольт 1,3ач 2015года выпуска разборка:





Буква А означает что батареи РЕФ
(инструмент с такой батареей был продан, потом возвращен покупателем в магазин, магазин отправил в сервис и там проверили все и пометили и
батареи и инструмент что они реф - refurbished dewalt batteries)

Factory Reconditioned Distributors







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 27.08.2019, 15:33 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумулятор (54/18 В; 6.0 А*ч; Li-Ion) DEWALT DCB546  разборка ремонт, переделка на 3*2,5=7,5ач (либо можно на 3*3 = 9ач)





Разбираем батарею







Проводим тест всех элементов 18650
Samsung 18650 20S 2000mAh 30A
(Батарея способна отдавать постоянную мощность 1620ватт в течении 4минут и снова на зарядку ее)



Соединены элементы хитро:





Половина дохлых, поэтому снимаем плату управления и контроля:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 27.08.2019, 16:29 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Убираем перемычки между элементами, часть лопнувших по точкам сварки сразу аккуратно утилизируем
Ставим новые элементы 18650



Соединяем точно так же ка было все, проверяем индикатор заряда:



Собираем до конца и проверяем болгаркой что все работает
Видео выложу чуть позже



Еще фото:







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 11.09.2019, 09:12 | Сообщение # 14

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

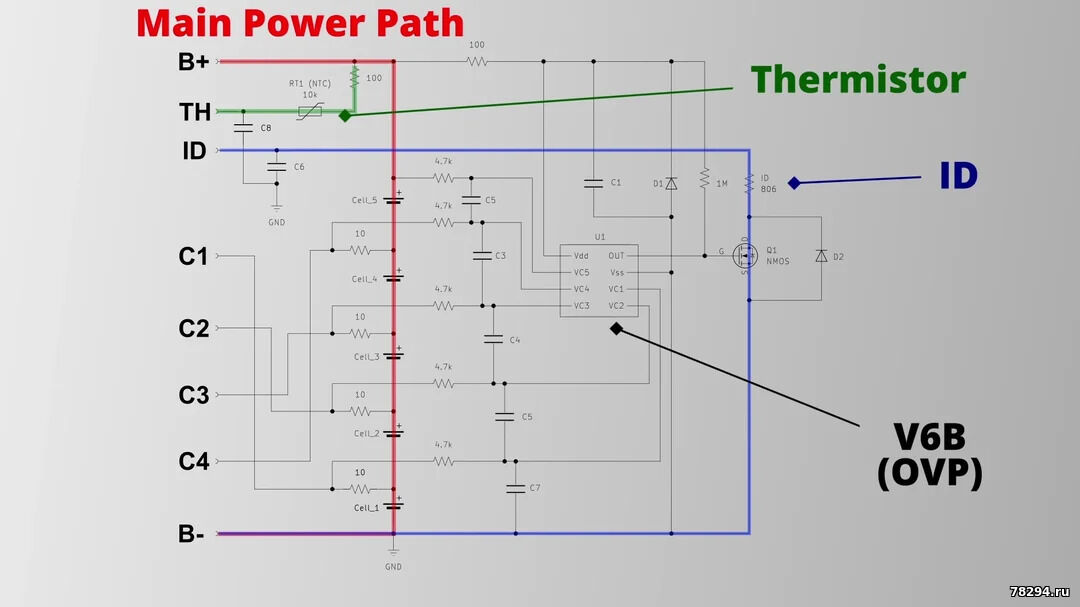

Схема аккумуляторов Dewalt DCB180 18-20 вольт  и других на 18 вольт:



Схема аккумуляторов Dewalt DCB185 18-20 вольт 1,3ач и DCB181:





На батарее 8 контактов.
B+ и B- двойные
TH ID C1 C2 C3 C4
Контроллер U1 -
На инструмент идут B+ и B-, TH(10-12кОм) и C3(12в)
820+1900, 12ком термо сделал на плюс

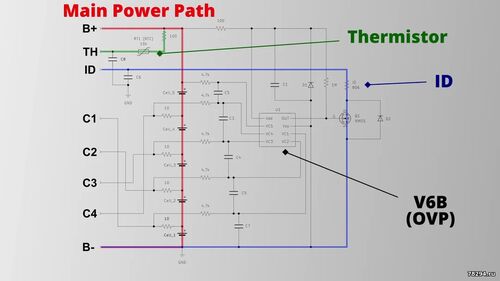

Схема аккумуляторов Dewalt DCB145 и Dewalt DCB141 14,4 вольт :

Контроллер U1 - BQ771603 https://html.alldatasheet.com/html-pd....03.html





На али можно купить корпус и собирать батареи самому, что я и делаю под заказ











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 12.09.2019, 10:55 | Сообщение # 15

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

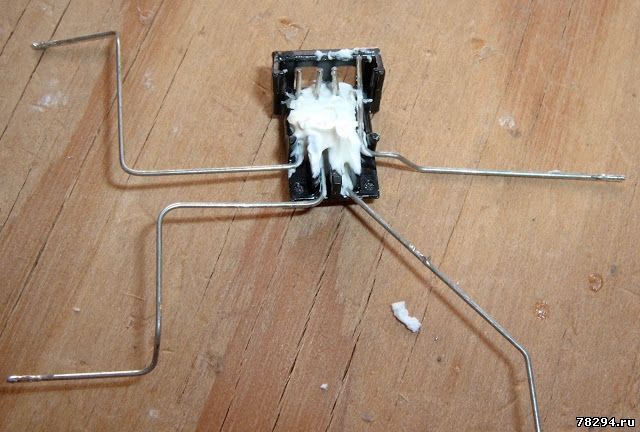

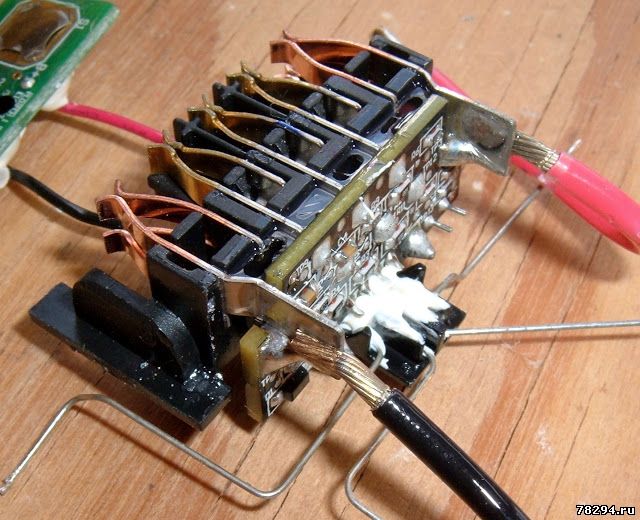

Схема подключения :















78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrian727 Дата: Воскресенье, 23.08.2020, 12:51 | Сообщение # 16

Пользователи

andrian727

Рядовой

  • Сообщений:3
  • Репутация:0±

Собираюсь сделать себе мобильные рабочие столы с аккумуляторными фрезером, циркуляркой, лобзиком и рубанком. Но встаёт вопрос включения — отключения инструмента. Хотелось бы вынести аккумулятор поближе и через выключатель для безопасной работы. В идеале было бы замечательно подавать питание от блока из 2 запараллеленных аккумуляторов .Собираюсь купить на Али 2 адаптера
Для подключения к инструментам есть нерабочий 2-амперный аккум. Его распотрошить и использовать, как клеммник. Вопрос к спецам по аккумуляторам ( в частности по DeWalt) как правильно соединить клеммы через выключатель, можно ли использовать в параллельной работе батареи разной ёмкости, длинна провода примерно 50 см не критична ли? и какие тут вообще при выносе батареи могут быть " подводные камни"… 2 батареи конечно идеальный вариант, но если сложности — хотя бы одну через выключатель…
На адаптере только 2 провода выводится + и -. Все остальные не требуют соединения?
Заранее спасибо





Сообщение отредактировал andrian727 - Воскресенье, 23.08.2020, 14:03
Anat78 Дата: Воскресенье, 23.08.2020, 13:04 | Сообщение # 17

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Через выключатель просто плюс и все
Да можно хоть сколько АКБ параллельно но через схему согласования
Хоть 5 метров кабель, главное сечение побольше

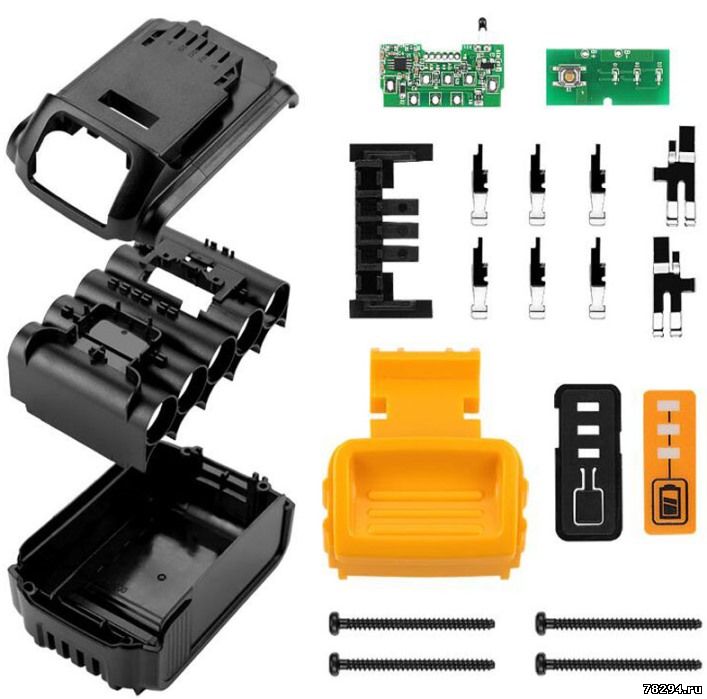

Нужен 4х контактный адаптер а не 2х с али


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrian727 Дата: Воскресенье, 23.08.2020, 14:07 | Сообщение # 18

Пользователи

andrian727

Рядовой

  • Сообщений:3
  • Репутация:0±

И поподробнее про схему согласования можно? И есть ли возможность покупки готовой схемы? Спасибо

Сообщение отредактировал andrian727 - Воскресенье, 23.08.2020, 14:14
Anat78 Дата: Воскресенье, 23.08.2020, 17:46 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Для начала определитесь с 4х контактным адаптером
Схема простая на самом деле
Просто все это надо собирать воедино сразу
Если одинаковые батареи то можно и напрямую при правильной зарядке


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrian727 Дата: Воскресенье, 23.08.2020, 19:04 | Сообщение # 20

Пользователи

andrian727

Рядовой

  • Сообщений:3
  • Репутация:0±

Так значит два 2х контактных не подойдут? Товарищ, который ставил спаренные батареи на торцовку с фотографии использовал именно те самые 2х контактные. Я искал 4х контактные но не нашел. Только 5 контактов , но с переделкой. Это либо USB адаптер, либо адаптер на старый тип подключения. Оба переделывать, но там 5 контактов. Фото разместил, но долго обработку проходят. В первом сообщении появились. Подойдёт ли выключатель на станки под напряжение 220 вольт и что из себя представляет эта схема?. Спасибо

Сообщение отредактировал andrian727 - Воскресенье, 23.08.2020, 19:42
Anat78 Дата: Воскресенье, 23.08.2020, 21:09 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Можно и двух контактные если пофиг на температуру батарей и на отключение по низкому заряду smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 07.09.2020, 16:24 | Сообщение # 22

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Отправил заказчику отремонтированные акб Деволт 20 вольт, теперь они на 5ач и новые контактные группы, старые уже протерлись полностью:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.09.2020, 13:37 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Копия аккумуляторов Девалт с али для инструмента  Prostormer 20V
При этом не работают с оригинальным инструментом Девалт







78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 01.10.2020, 15:41 | Сообщение # 24

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Аккумулятор Dewalt 4ач замена сдохших элементов INR18650-20R 2шт на новые такие же точно



Все работает


Для ремонта обращайтесь на почту 78294@mail.ru


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Пятница, 23.10.2020, 11:11 | Сообщение # 25

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

У меня вопрос.

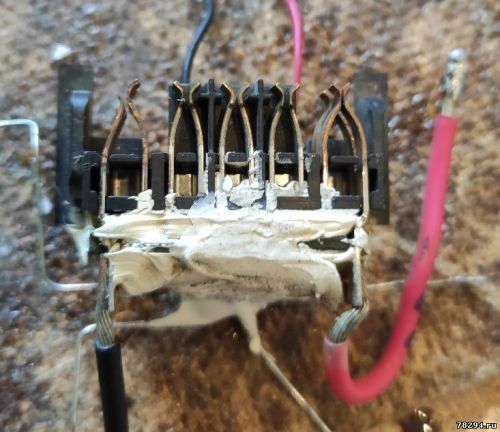

Как это держится:
http://www.78294.ru/_fr/2/4557673.jpg

Оригинальная шина как правило бывает из меди.
Даже если она 0,15 мм ее соответствует никель в 0,60 мм.
У вас в лучшем случае никель в 0,20 - 0,25 мм, что есть в 3 раза тоньше.

Потом, на стыках, где стыкуются 4 элемента, большие токи идут по горизонтали, на последовательное соединение.
По вертикали, где соединение параллельное, токи на порядок меньше.
Но у вас приварена сперва вертикаль, где малые токи, потом горизонталь, где большие.
А вот надо наоборот.

Не пустая критика, на самом деле интересно.
Anat78 Дата: Пятница, 23.10.2020, 13:28 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Оригинальная на деволте 4 и 5ач магнитится - значит не медь точно smile
А фото приведено из интернета для примера сборки просто (собирал не я)
Я для удобства и больше производительности перешел с ленты на квадратные перемычки давно:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Вторник, 27.10.2020, 04:25 | Сообщение # 27

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Спасибо smile
Нашел их практически сразу.
http://ali.pub/584fgu
http://ali.pub/584fis

Продавец кажется только один - ANNPower Lithium Battery Parts Store
Скорее всего они еще и сами производят.

Первые кажутся очень и очень хороши.
Не супер дешево, но и не особо дорого.

Им соответствует никелевая лента ширины 30 мм, толщины 0.2 мм.
Какая будет длина килограмма такой ленты?
Ну вот объем килограмма никеля = (1 кг / плотность никеля).
объем килограмма никеля = 1000 г / (8,902 г/см³) = 112 см³
Порядок примерно 100 см³, 100 мл.
Длина ленты будет = (объем / поперечное сечение)
длина ленты = 112 см³ / (3 см * 0,02 см) = 1870 см = 18,7 м
Из этой длины можно сделать примерно 100 батареи.
tomkit Дата: Вторник, 27.10.2020, 04:25 | Сообщение # 28

Пользователи

tomkit

Рядовой

  • Сообщений:3
  • Репутация:0±

Подскажите почему новый аккумулятор не заряжается , при установке на зарядное красный индикатор моргнет один раз и все , напряжение на контактах около 18 в , принудительная зарядка imax подняла напряжение до 20 в . при установке в зарядное батарея все равно не заряжается
Anat78 Дата: Вторник, 27.10.2020, 04:25 | Сообщение # 29

Администраторы

Anat78

Майор

  • Сообщений:6212
  • Репутация:49±
Anat78

Модель акб? модель зарядного?
Инструмент от батареи работает? другую батарею заряжает зарядное? Разобрать батарею проверить? фото начинки?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
tomkit Дата: Среда, 28.10.2020, 18:17 | Сообщение # 30

Пользователи

tomkit

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Модель акб? модель зарядного?Инструмент от батареи работает? другую батарею заряжает зарядное?
Батарея 20 v 2 ампера , зарядной 112 другую батарею заряжает , инструмент от акб работает нормально , сейчас индикация на батареи 3
Форум » Электроинструмент » Аккумуляторы электроинструмента, обзор, ремонт, переделка на литий » Аккумуляторы DEWALT » Аккумуляторы Dewalt 18-20V Li-on ремонт, обзор и разборка (Литиевые акб Девалт 18 и 20 вольт ремонт)
  • Страница 1 из 5
  • 1
  • 2
  • 3
  • 4
  • 5
  • »
Поиск:
