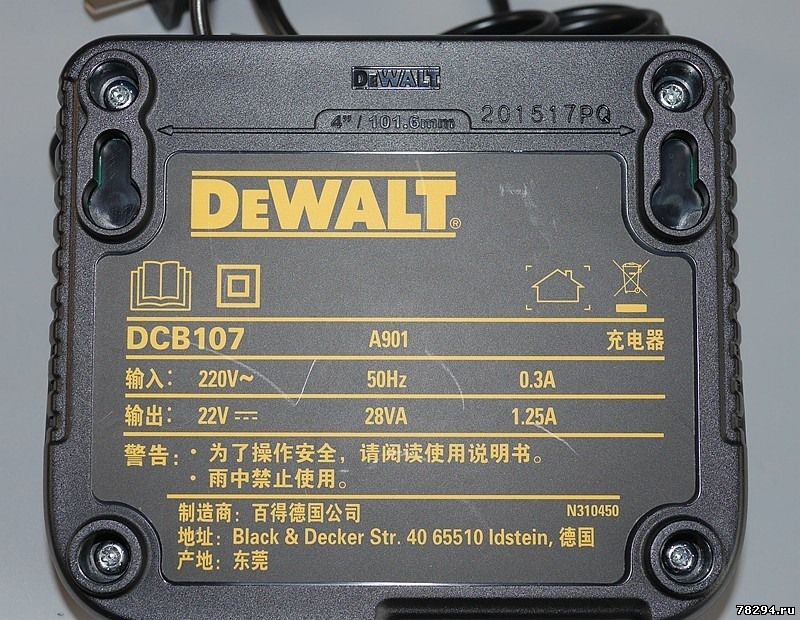

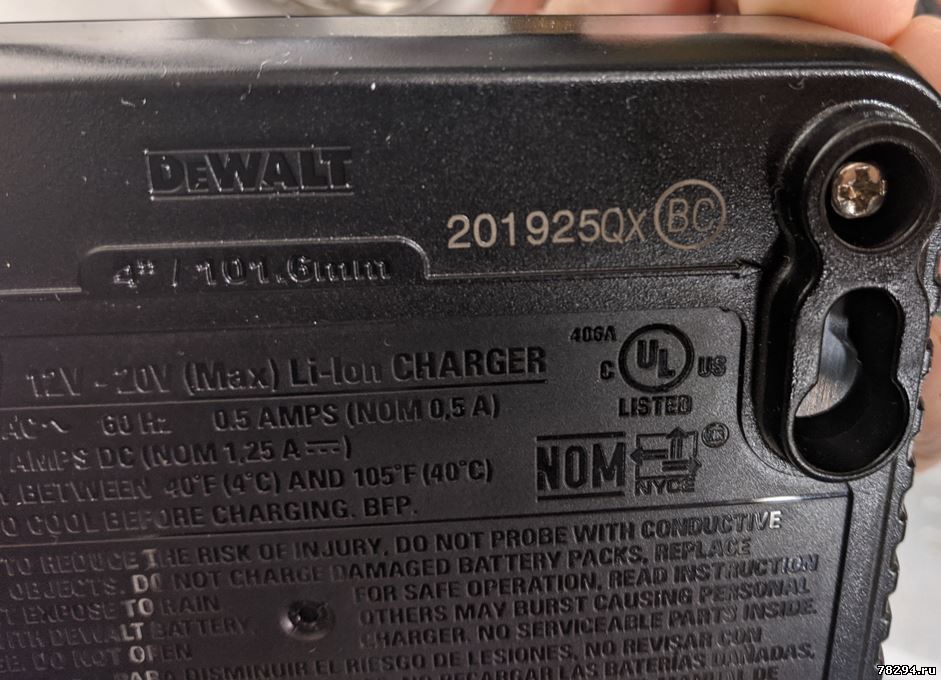

Переделка Dewalt DCB107 (12-18 V Max)
Sarat19hak Дата: Среда, 05.06.2019, 13:57 | Сообщение # 21

Пользователи

Sarat19hak

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
А Обвязку шим тоже заменили?


Там резисторы в основном да три конденсатора - так оно всё живое.
У кого есть такое зарядное - без аккумулятора светодиоды должны гореть (мигать)?
Anat78 Дата: Среда, 05.06.2019, 16:45 | Сообщение # 22

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата Sarat19hak ()
У кого есть такое зарядное - без аккумулятора светодиоды должны гореть (мигать)?

нет не горит и не мигает, только после установки батареи
Зарядные в наличии всегда деволтовские есть smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Sarat19hak Дата: Четверг, 06.06.2019, 12:31 | Сообщение # 23

Пользователи

Sarat19hak

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Зарядные в наличии всегда деволтовские есть

Цена? Доставка?
Anat78 Дата: Четверг, 06.06.2019, 15:41 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата Sarat19hak ()
Цена? Доставка?

Доставка почтой или сдэк
девалт 112 - 1700р
девалт 113 - 2100р

Адаптер 220-110 вольт 70 ватт для зарядного dewalt dcb 112 и dewalt dcb 107  - 550р вес 66грамм







https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
andrewya77 Дата: Пятница, 02.08.2019, 15:01 | Сообщение # 25

Пользователи

andrewya77

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте! Подскажите пожалуйста какие стоят резисторы r12 и r23,в dcb 107 а то уже глаза выскакивают)
Anat78 Дата: Суббота, 03.08.2019, 16:21 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата andrewya77 ()
резисторы r12 и r23,в dcb 107


для платы 16года

R12 - 100кОм для зарядного устройства с платой e466058 16/18 года
R23 - 5,1кОм

для платы с ревизией платы RA5, 2018 года выпуска

R12 стоит возле R14
R12 -  5,76 кОм


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
supergamer2012i Дата: Четверг, 10.10.2019, 03:44 | Сообщение # 27

Пользователи

supergamer2012i

Рядовой

  • Сообщений:1
  • Репутация:0±

Меня попросили отремонтировать зарядник, искупавшийся под дождем. На какие элементы стоит обратить внимание в первую очередь? И в какой последовательности?
Anat78 Дата: Четверг, 10.10.2019, 04:00 | Сообщение # 28

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Для начала все сушить очень хорошо
Потом промывать плату с щеткой и сушить
Потом уже проверять детали, обратите внимание на высоковольтную часть, в основном силовой транзистор и микросхема шим


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bakulin67 Дата: Четверг, 17.10.2019, 20:53 | Сообщение # 29

Пользователи

bakulin67

Рядовой

  • Сообщений:1
  • Репутация:0±

Анатолий привет. При осмотре зарядника обнаружил сгоревший резистор R17. От температуры у него краска отлетела и трудно разобрать цвета полосок. Потом зашел на твой форум, стал читать и сравнивать свою плату зарядника. Обнаружил также сгоревший R15 и R16, ШИМ сгорел и даже кусочик корпуса откололся, и в нем видно отверстие. Диод D8 думаю тоже сгорел, не прозванивается ни в одну сторону. Да зато предохранитель стоит целёхенький. Хочу папробывать отремонтировать сам. Поэтому и нужна схема. cool

Доступно только для пользователей
mmq Дата: Среда, 20.11.2019, 21:00 | Сообщение # 30

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый день. Перестала подавать признаки жизни такая зарядка, кондеры, диодный мост, нормальные, после диодного моста 310в.
Как можно проверить дальше? Осциллографа нет. Диод (к которому лепить радиатор) целый, мосфет до трансформатора целый.
Какие микросхемы тут используются?
Какие есть контрольные точки для проверки?

Добавлено (20.11.2019, 21:13)
---------------------------------------------
Перестала работать после того, как я попытался (при выключенной зарядке) подпилить новый установленный радиатор болгаркой smile
Что могло сдохнуть? Есть какой-то список очень мелких микросхем (или то мосфеты?)?

Добавлено (21.11.2019, 12:30)
---------------------------------------------
Проверил все транзисторы и диоды, все целые.
Что за элемент U100? Какая его маркировка? Прочитал только что v8f (или не f), ничего не нашел. Подскажите?
Не проверил только микросхемы, и оптопары.

Anat78 Дата: Четверг, 21.11.2019, 14:20 | Сообщение # 31

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

U100 это контроллер заряда батареи, если при подключении батареи зарядное ни разу не моргнуло, значит дело не в ней

проверьте IC1
Плюс требуется чистка всей платы от опилок, вероятно уже не сможете починить так как неизвестно где еще эти опилки на плате завалялись


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mmq Дата: Пятница, 22.11.2019, 14:17 | Сообщение # 32

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
U100 это контроллер заряда батареи, если при подключении батареи зарядное ни разу не моргнуло, значит дело не в нейпроверьте IC1
Плюс требуется чистка всей платы от опилок, вероятно уже не сможете починить так как неизвестно где еще эти опилки на плате завалялись
Спасибо, проверю как куплю неудачно оторвавшийся диод D8 (ножка у диода оторвалась из-за не имения у меня фена).
Хочу вместо него поставить другой быстрый диод. В местном магазине нашел диод ER2J (Диод: импульсный: SMD: 600В: 2А: DO214AB). Подойдет?
Проверил вчера оптопары, обе рабочие.
От стружки есно изначально его очистил (еще перед включением).


Сообщение отредактировал mmq - Пятница, 22.11.2019, 14:18
Anat78 Дата: Пятница, 22.11.2019, 14:56 | Сообщение # 33

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Цитата mmq ()
Подойдет?
да


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
mmq Дата: Суббота, 30.11.2019, 12:43 | Сообщение # 34

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Припаял диод, помыл плату. Пока осциллограф в пути, померял тестером.
Питание на iw1710 - 9 вольт. На 7м выходе 0в, 50гц
Буду на али заказывать микросхему.
Anat78 Дата: Суббота, 30.11.2019, 13:13 | Сообщение # 35

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

все правильно
ставим новую iw1710  http://ali.pub/4f3nvu


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1033335 Дата: Суббота, 07.12.2019, 01:08 | Сообщение # 36

Пользователи

1033335

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте!
Есть старенькая DCB101
Вроде бы работает, но все чаще и чаще не заряжает акб до конца, заряд прекращается примерно на 18в или даже не запускается вообще, говорит что заряжена. Приходится перезагружать раз по 10 пока  начнет дальше заряжать до 20в. Хотелось бы понять это из-за дисбаланса элементов старой акб или с зарядкой что-то? напряжение на банках расходятся не больше чем на 0,01в.
Есть ли в этих зарядках БМС?
Как отключить проверку "id" аккумулятора?
Можно ли поднять напряжение заряда до 4,2в на банку, т.е. 21в?
Спасибо!
Anat78 Дата: Суббота, 07.12.2019, 09:46 | Сообщение # 37

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Зарядное у вас исправно, проблема в батареи именно, какого она года?
Элементы со временем увеличивают внутреннее сопротивление и потому зарядное уже не заряжает их до конца
(как вариант уменьшить ток заряда в зарядном и тогда будет еще заряжать до конца, все описано в теме про 101 зарядное)
в 101 есть БМС
id никак не отключить
напряжение с 4,15 до 4,2 накак не поднять , это зашито в микроконтроллере заряда, сможете его перепрошить?


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
kurkubeshi Дата: Воскресенье, 08.12.2019, 01:32 | Сообщение # 38

Пользователи

kurkubeshi

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте, знатоки,переделал,можно сказать все по инструкции, кроме радиатора,почти зарядил один аккум и всё,плакала моё зарядное, вышел из строя предохранитель,после замены тычу в 220 и опять перегорает,в чем может быть проблема
mmq Дата: Воскресенье, 08.12.2019, 03:38 | Сообщение # 39

Пользователи

mmq

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата kurkubeshi ()
Здравствуйте, знатоки,переделал,можно сказать все по инструкции, кроме радиатора,почти зарядил один аккум и всё,плакала моё зарядное, вышел из строя предохранитель,после замены тычу в 220 и опять перегорает,в чем может быть проблема
Вместо прамого подключения к сети, подключайте последовательно нагрузку (например лампочку, если загораеться - кз). Ну и прозвоните цепочку где коротыш.


Сообщение отредактировал mmq - Воскресенье, 08.12.2019, 03:38
amadey73 Дата: Суббота, 28.12.2019, 06:08 | Сообщение # 40

Пользователи

amadey73

Рядовой

  • Сообщений:5
  • Репутация:0±

Ревизия платы RA5.
Поменял сгоревшие IC1 и Q1, D8, R16, R15
R12 и R23 установил по 5,1 кОм
R14 вроде исправен оказался, 52 кОм
R13 не смог определить, установил 24 кОм.
После первого включения, зарядное запустилось и зарядка пошла.
При втором включении опять никаких признаков жизни. Хлопков не было)

PS: Похоже, сам накосячил. ЗУ не мое, и по незнанию ,вынул и вставил аккум при включенном ЗУ. Допустимо ли это, на данном ЗУ? Что могло сдохнуть при таких действиях?  или неправильный подбор R13?  Резюки уже все проверил, сгоревших не нашел. Диоды тоже все исправны.
