Переделка Dewalt DCB107 (12-18 V Max)
|
|
|
ostapdj
|
Дата: Понедельник, 03.04.2023, 16:23 | Сообщение # 151
|
Пользователи
ostapdj
Рядовой
- Сообщений:18
- Репутация:0±
|

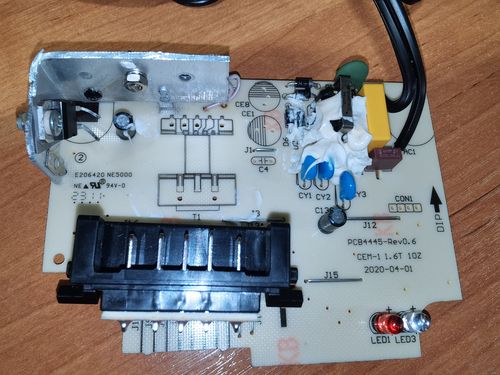

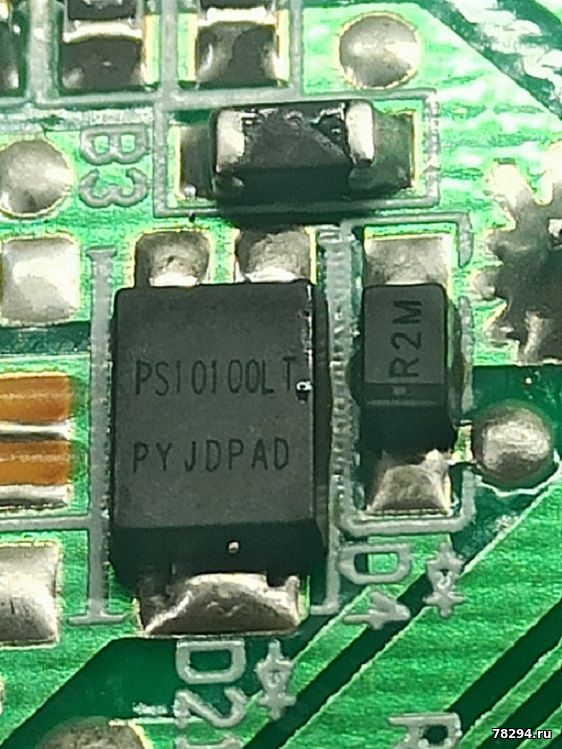

Цитата tomori (  ) Было - стало
Сообщение отредактировал ostapdj - Понедельник, 03.04.2023, 16:24 |
|
|
|
|
|
tomori
|
Дата: Четверг, 06.04.2023, 19:23 | Сообщение # 152
|
|
|

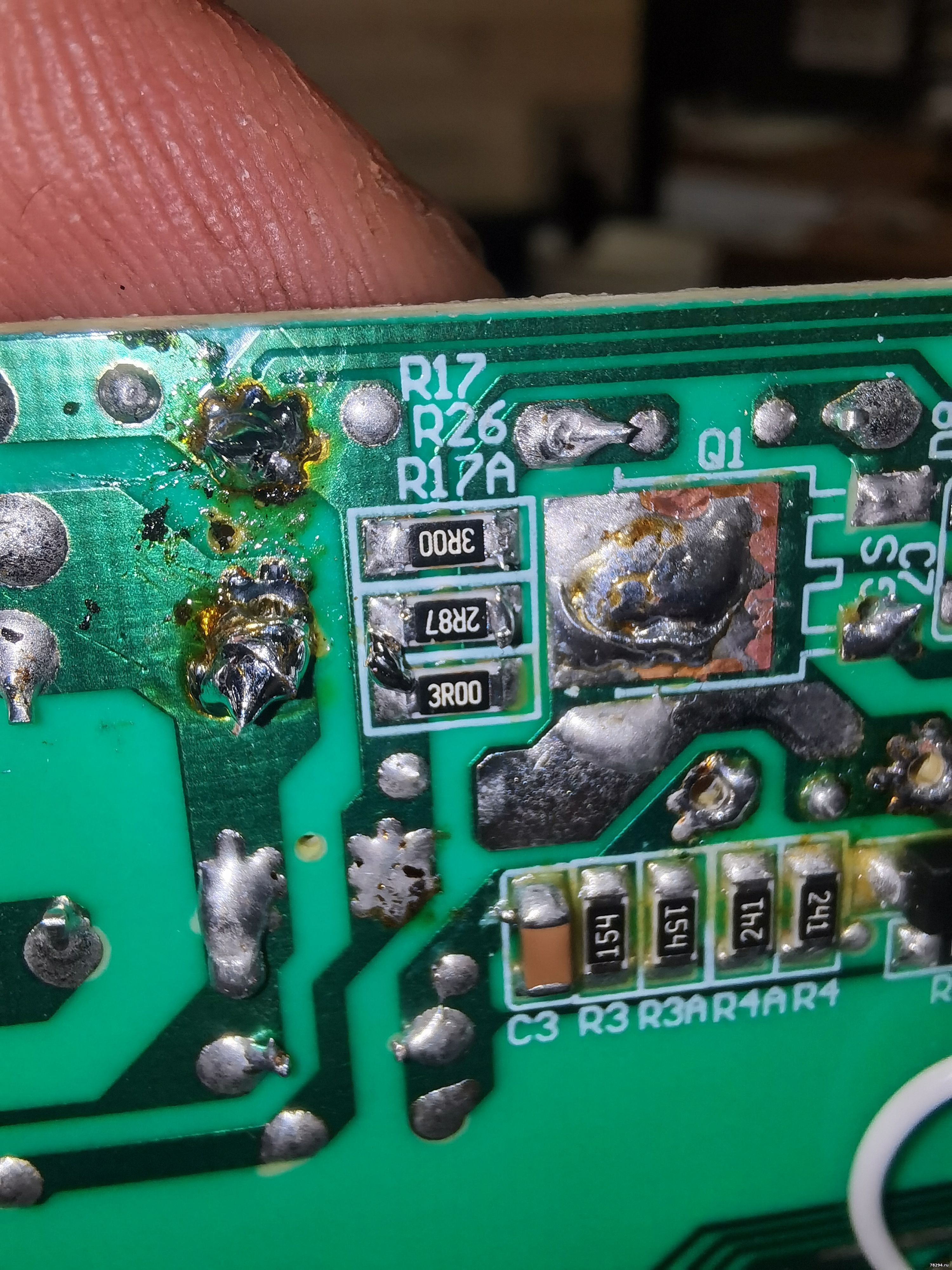

Элемент не заменен, а дополнительно таким способом установлен термистор. Фото нижней части к сожалению не получится , так как уже отдал зарядку знакомому.
|
|
|
|
|
|
Gricik
|
Дата: Суббота, 13.05.2023, 12:39 | Сообщение # 153
|
|
|
Есть нормальная инструкция по переделке последней версии 107 зарядки, где два конденсатора вместо одного? Добавлено (13.05.2023, 12:39)
---------------------------------------------
И целесообразно ли вообще ее переделывать?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 13.05.2023, 12:50 | Сообщение # 154
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Пока нет инструкции, вчера пришли 107 но все старые модели на переделку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
DenGHz
|
Дата: Четверг, 15.06.2023, 18:36 | Сообщение # 155
|
|
|

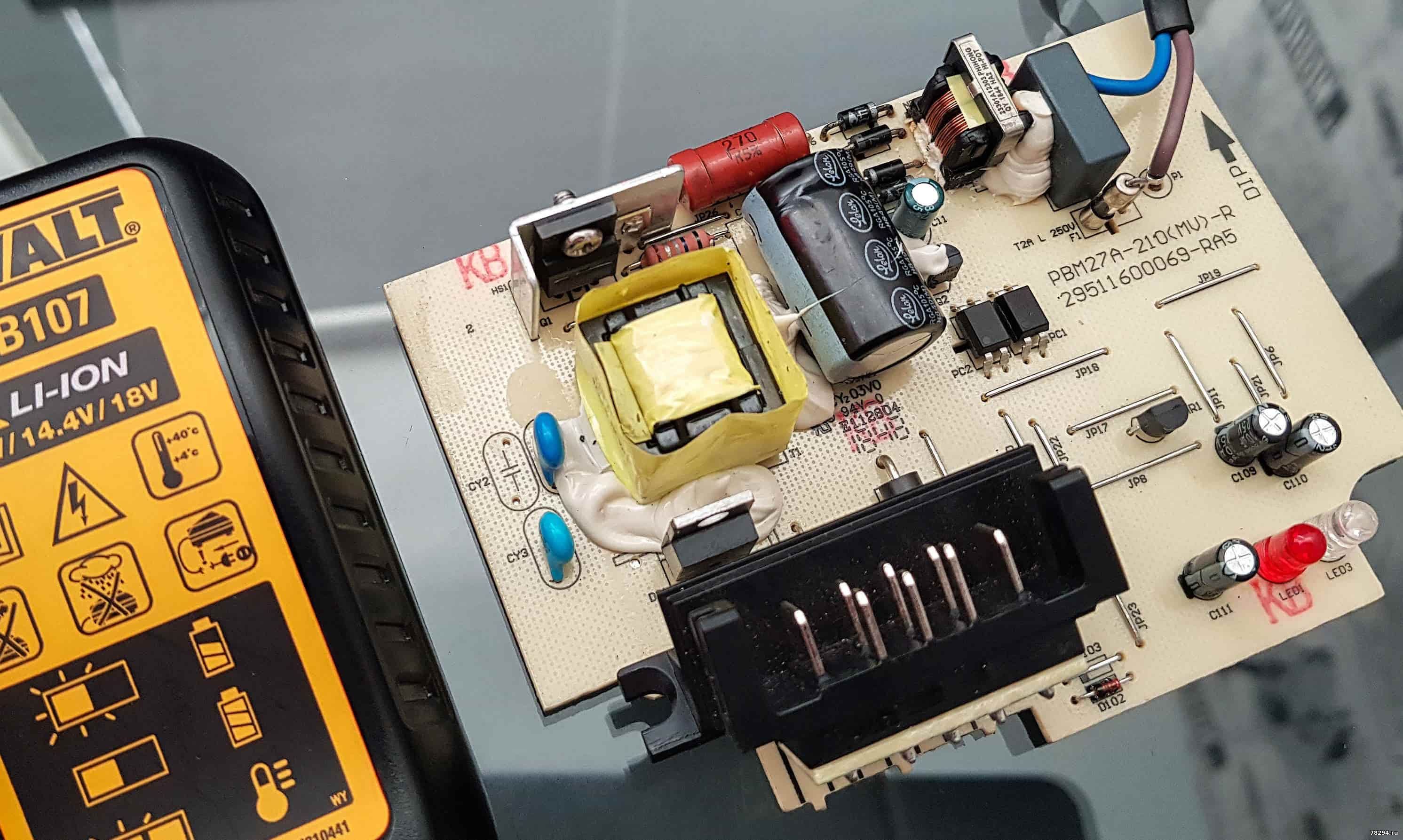

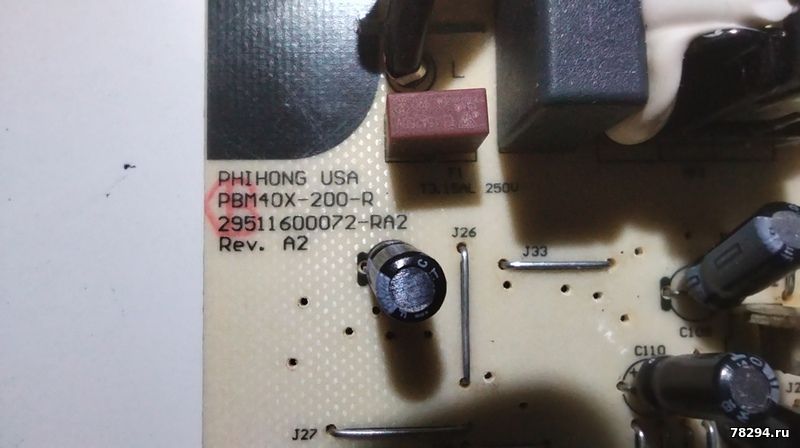

Купил бу DCD107. Вилка европейская, корпус тоже. Проверил - работает. При вскрытии обнаружил, что устройство ремонтировалось: шнур перепаивался, предохранитель, диодный мост, "токовый" резистор, трансформатор, отсутствует CY2. Собственно, закралось подозрение на то, что это переделанная с 110в версия ЗУ. Хотя, тут писали что данная ревизия бывает и на 220в. Можно как-то определить это дело? Может, у кого-то есть фото платы европейской версии RA5?
Пока что, добавил только радиатор на диодную сборку. Позже впаяю варистор и термистор.
P.S. Что должно стоять на месте CY2? - такой же синий конденсатор как и рядом стоит

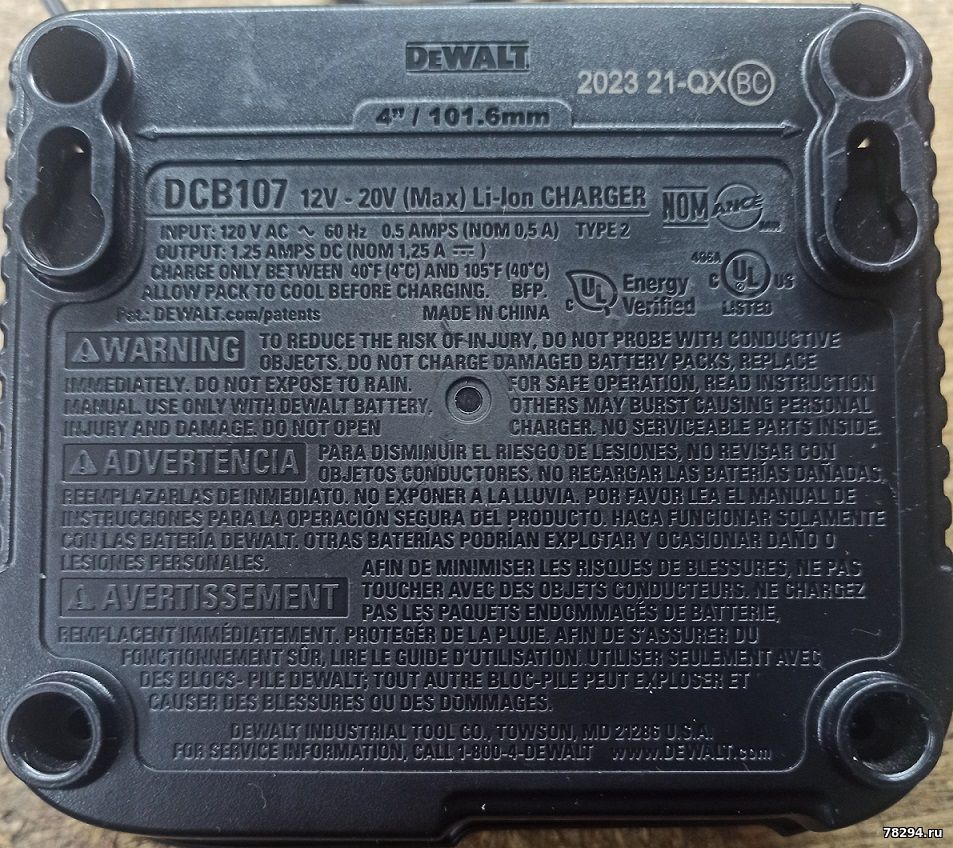

Чтобы узнать переделывалось или нет - достаточно посмотреть на корпусе рабочее напряжение
Сообщение отредактировал DenGHz - Четверг, 15.06.2023, 19:07 |
|
|
|
|
|
Victor00731
|
Дата: Вторник, 20.06.2023, 12:51 | Сообщение # 156
|
|
|
Здравствуйте, подскажите пожалуйста в место NTC10D-9 подойдет NTC10D-11? - https://alli.pub/6rk8v7
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 20.06.2023, 15:00 | Сообщение # 157
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
подойдет да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Четверг, 27.07.2023, 23:45 | Сообщение # 158
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|

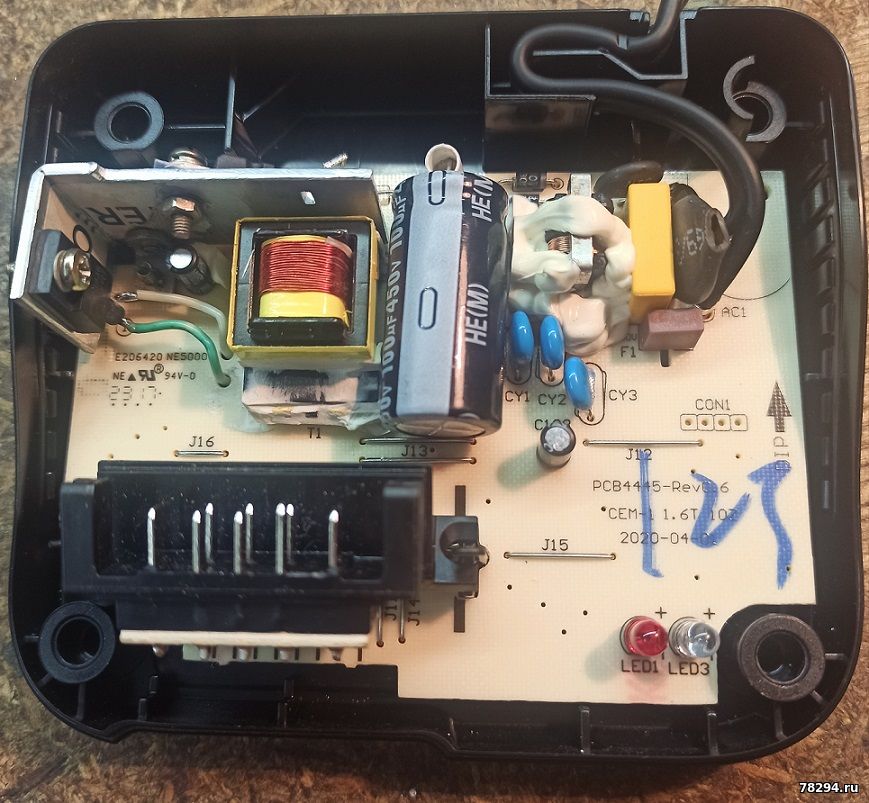

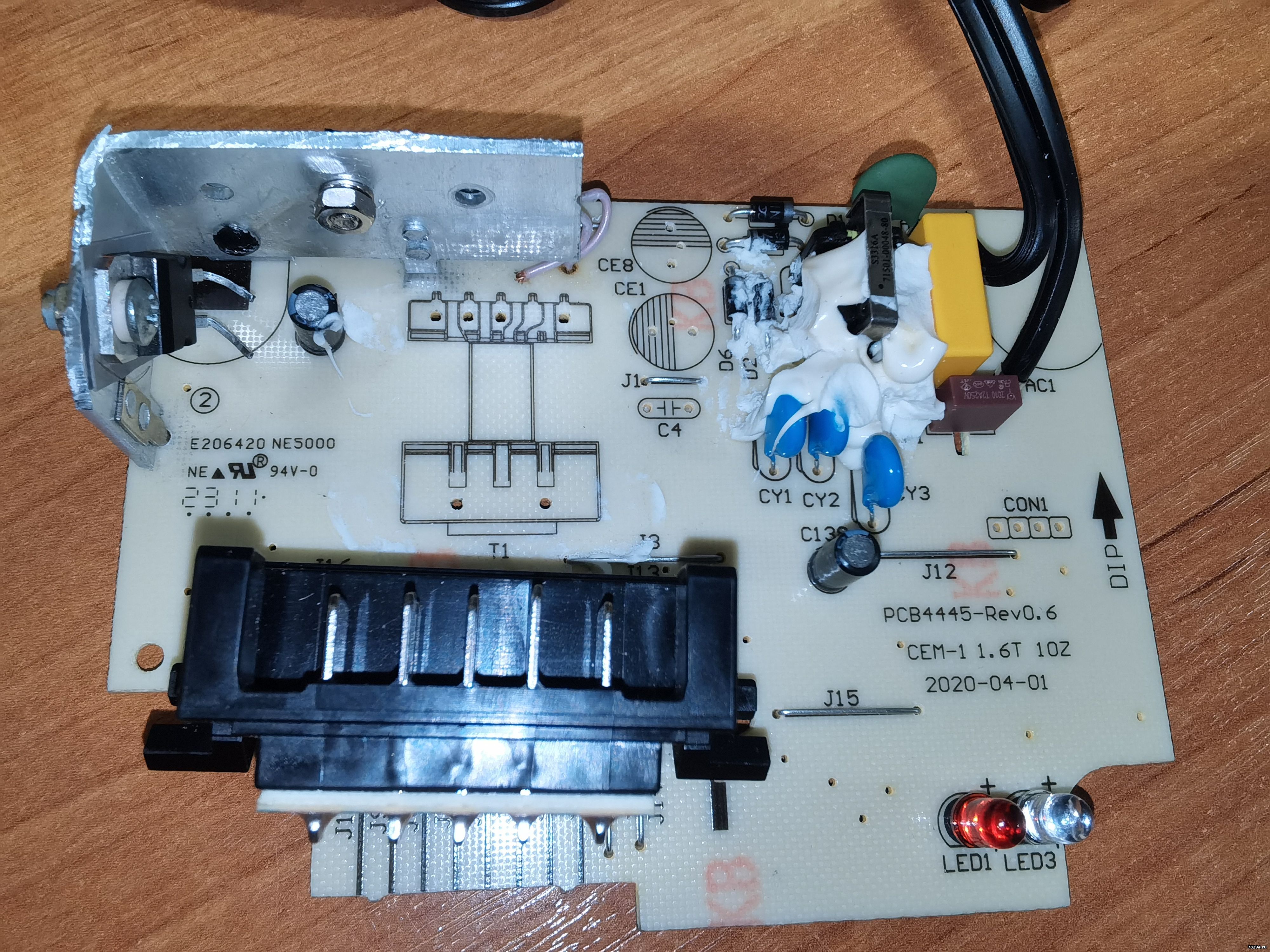

Подскажиье пожалуйста, есть ли нормальный способ переделки платы на 220 вольт в новых зарядках DCB107 ?(PCB4445 Rev0.6,
CEM-1 1.6T 10Z
2020-04-01)
Новая платка с двумя конденсаторами и смд транзистором.

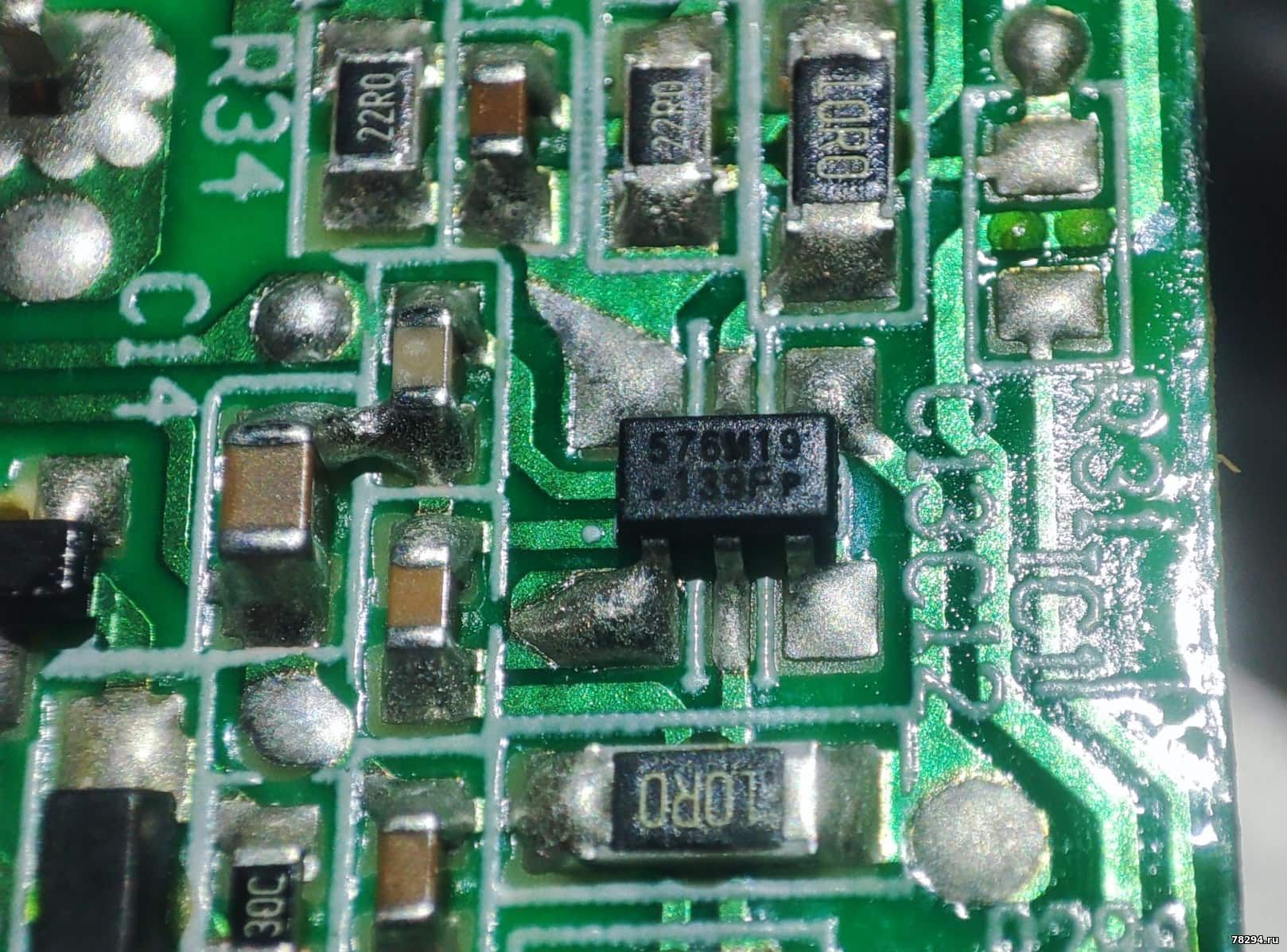

Подскажите пожалуйста что за шимка стоит тут?
DCB107 то это именно эта зарядка.

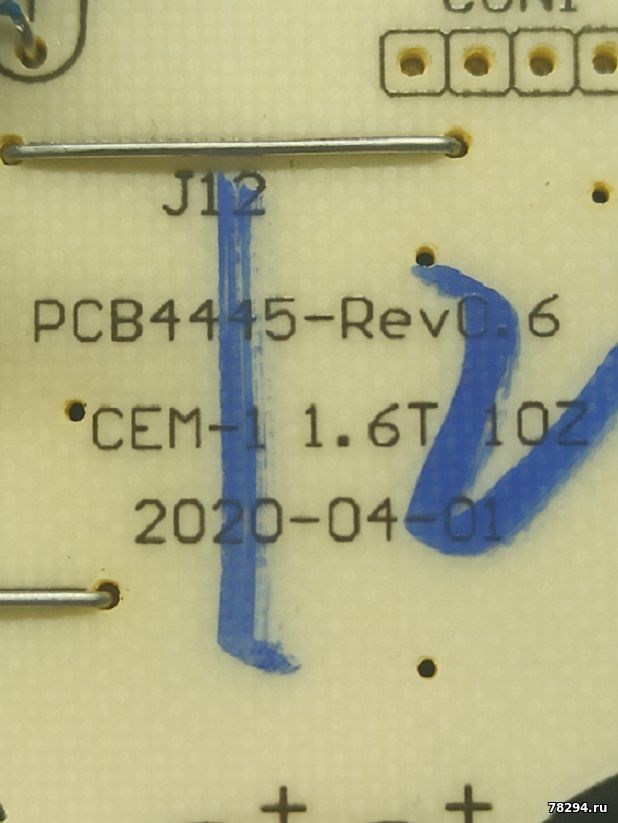

PCB4445 Rev0.6,
CEM-1 1.6T 10Z
2020-04-01

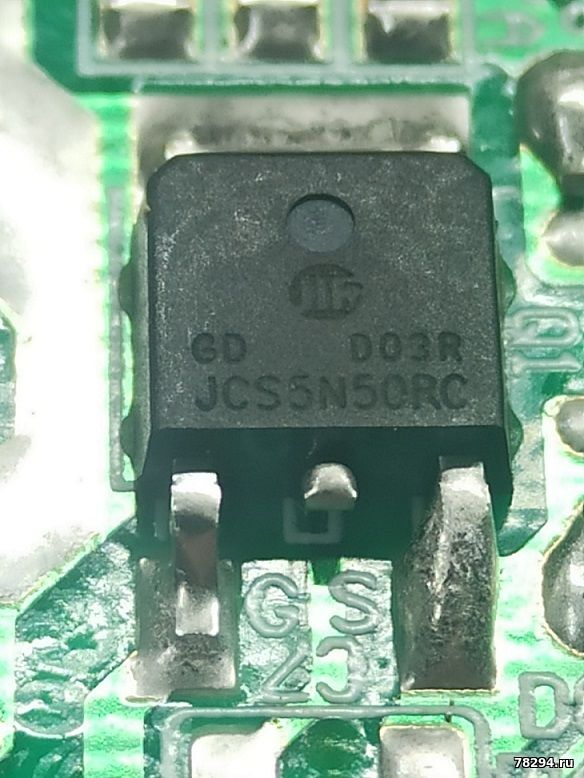

Новая плата с двумя конденсаторами и мосфетом JCS5N50RC в корпусе ТО252
Даташит на шимку не смог найти.
Сообщение отредактировал Masterok - Четверг, 27.07.2023, 23:48 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 28.07.2023, 09:22 | Сообщение # 159
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
напишите куда какие ножки идут и можно будет подобрать по этому
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 05.08.2023, 03:11 | Сообщение # 160
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Цитата Anat78 ( ) напишите куда какие ножки идут и можно будет подобрать по этому
1 - оптопара 1
2 - gnd ?
3 - оптопара 2
4 - vcc
5 - транзистор
6 - трансформатор
Если искать по vcc и gnd то подходит ACT413(A) но остальные не сходятся
|
|
|
|
|
|
Акилла
|
Дата: Суббота, 19.08.2023, 08:54 | Сообщение # 161
|
|
|
Всех приветствую, скажите, пожалуйста, если последняя 107 такая хлопотная в переделке, какой можно туда поставить в корпус преобразователь 220-120В?
Если можно ссылку, будет вообще огонь.
Я же правильно понял, на последней модификации 107 меняем контенсатор, добавляем термистор, ещё меняем диод и ключ с радиатором? Ничего не забыл?)
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.08.2023, 09:14 | Сообщение # 162
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Акилла - Только наружный преобразователь, внутри нет места
Masterok - да такие невозможны по ножкам
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Акилла
|
Дата: Суббота, 19.08.2023, 15:29 | Сообщение # 163
|
|
|
Цитата tomori ( ) вместо smd ключа JCS5N50RC поставил 60S180P7 в корпусе TO220
Здравствуйте, скажите, вместо JCS5N50RC можно любой его аналог в корпусе TO220 можно поставить? Или на какой-то параметр надо обратить внимание?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.08.2023, 20:02 | Сообщение # 164
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Можно любой аналог не хуже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 19.08.2023, 20:15 | Сообщение # 165
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|

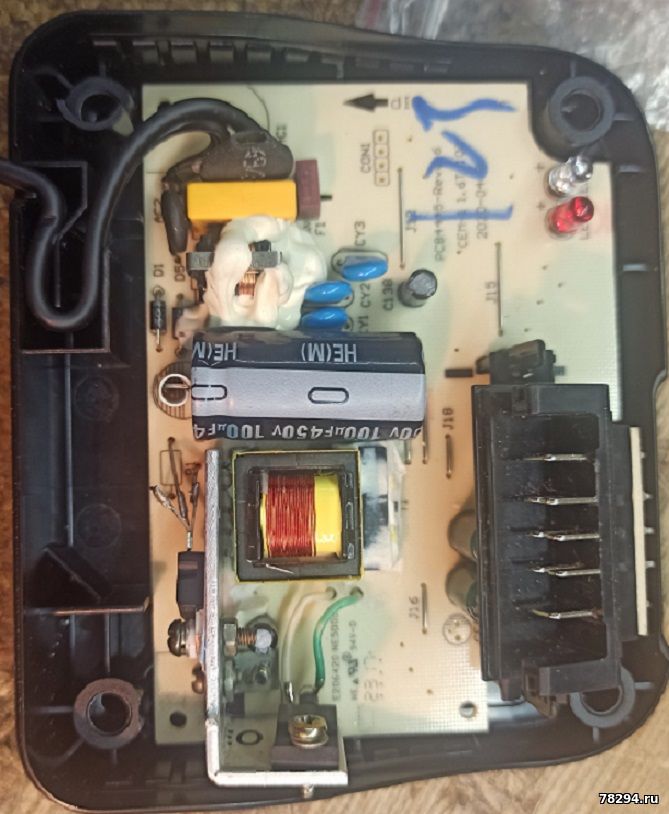

Есть кстати решение последней платы. Но нужно доматывать трансформатор и немножко резисторов менять.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.08.2023, 20:31 | Сообщение # 166
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да очень геморно его перемытывать и можно сломать, поэтому лучше не трогать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 19.08.2023, 20:51 | Сообщение # 167
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Вообще не геморно. Штук 7 разобрал без проблем. Гораздо геморнее поотдирать клей белый.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.08.2023, 21:19 | Сообщение # 168
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Для опытного да там все по накатанной, просто предостерегаю тех кто будет делать первый раз!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Акилла
|
Дата: Вторник, 22.08.2023, 09:44 | Сообщение # 169
|
|
|
Цитата Masterok ( ) Гораздо геморнее поотдирать клей белый.
Подскажите, а вы чем его удаляете?
Ещё вопрос, сейчас в 107 стоит 2 конденсатора параллельно, мы их меняем и можно же поставить один подходящей мощности на место любого их этих двух, или что-то не понимаю?
|
|
|
|
|
|
Masterok
|
Дата: Пятница, 25.08.2023, 22:25 | Сообщение # 170
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Цитата Акилла ( ) Подскажите, а вы чем его удаляете?Ещё вопрос, сейчас в 107 стоит 2 конденсатора параллельно, мы их меняем и можно же поставить один подходящей мощности на место любого их этих двух, или что-то не понимаю?
Кондер ставлю один на 33 или 47. Варистор и термистор тоже ставлю.
Ну и резисторы по питанию шим не забыть.
Трансформатор я снимаю, разбираю и заношу другому человеку. Он там доматывает и отдает мне.
|
|
|
|
|
|
pvv1733
|
Дата: Четверг, 28.09.2023, 00:45 | Сообщение # 171
|
|
|

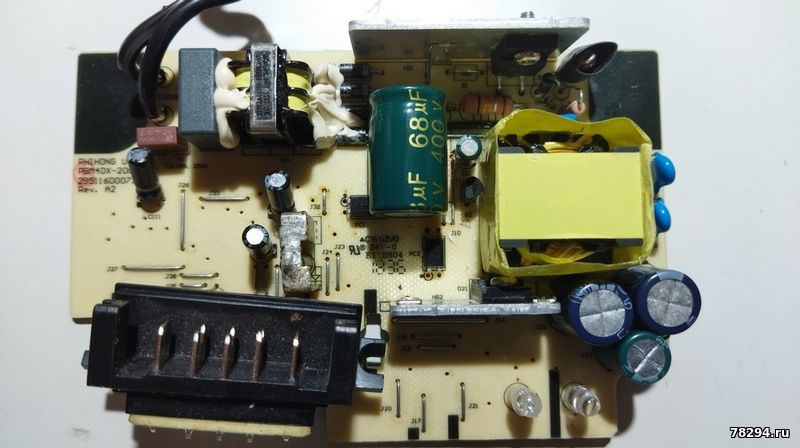

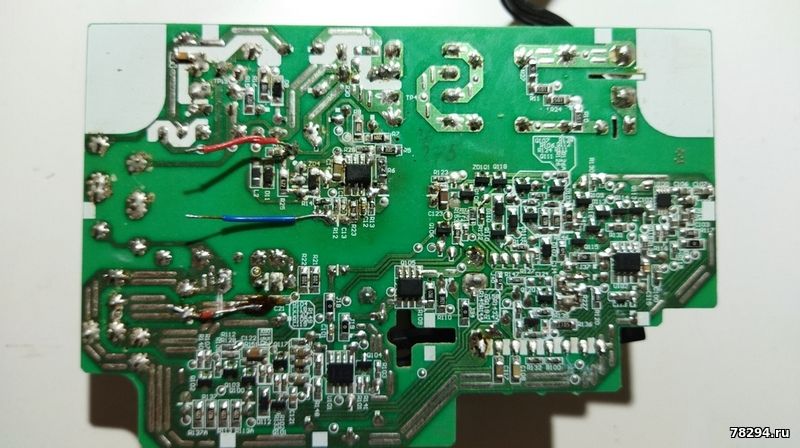

Зарядка DeWALT DCB112 была переделана на 220V (заменой C 68mkF400V).
Все работало, и вдруг перестало... (не включается , LED не горит с Аккумулятором). Бабаха и проч спецэфектов небыло - просто не включается

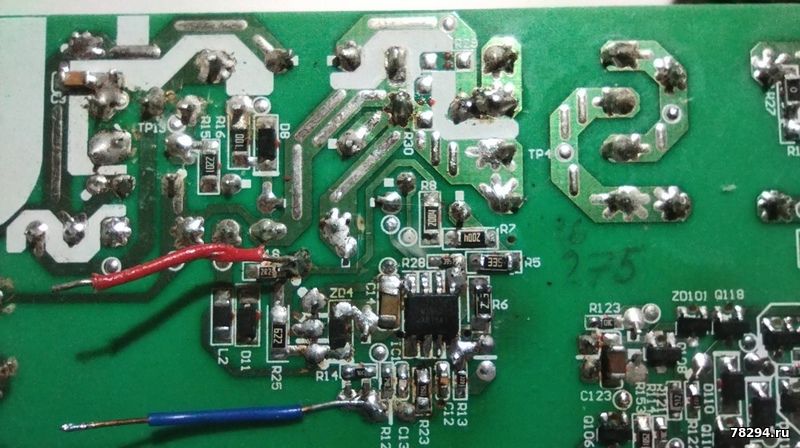

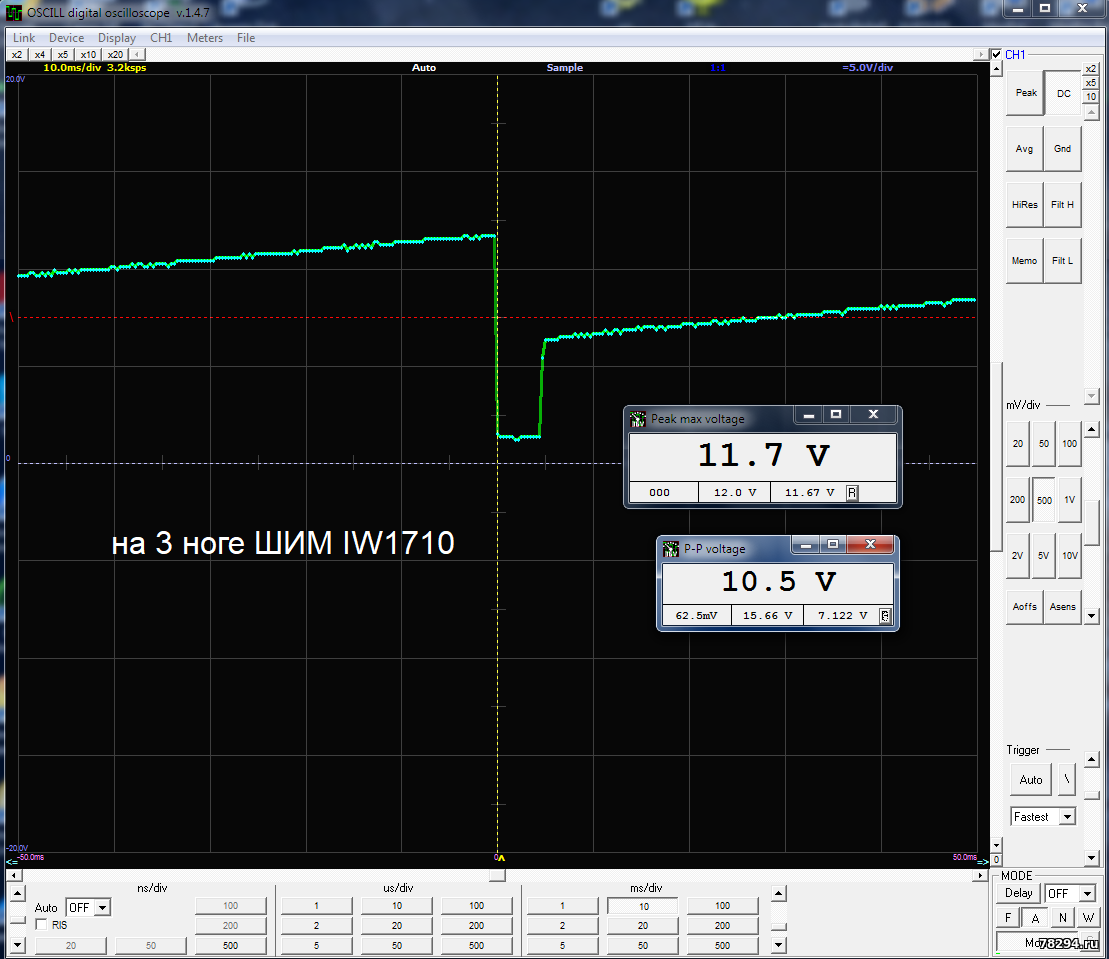

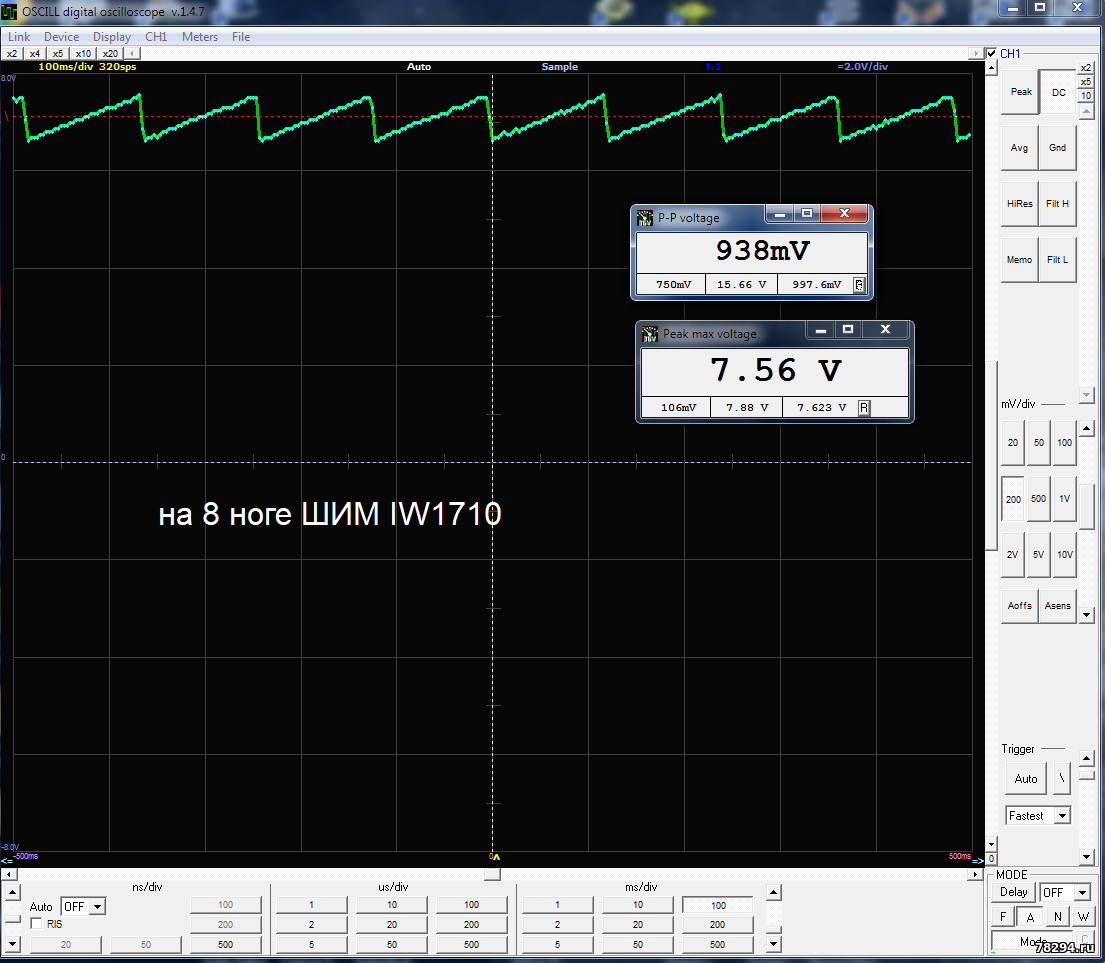

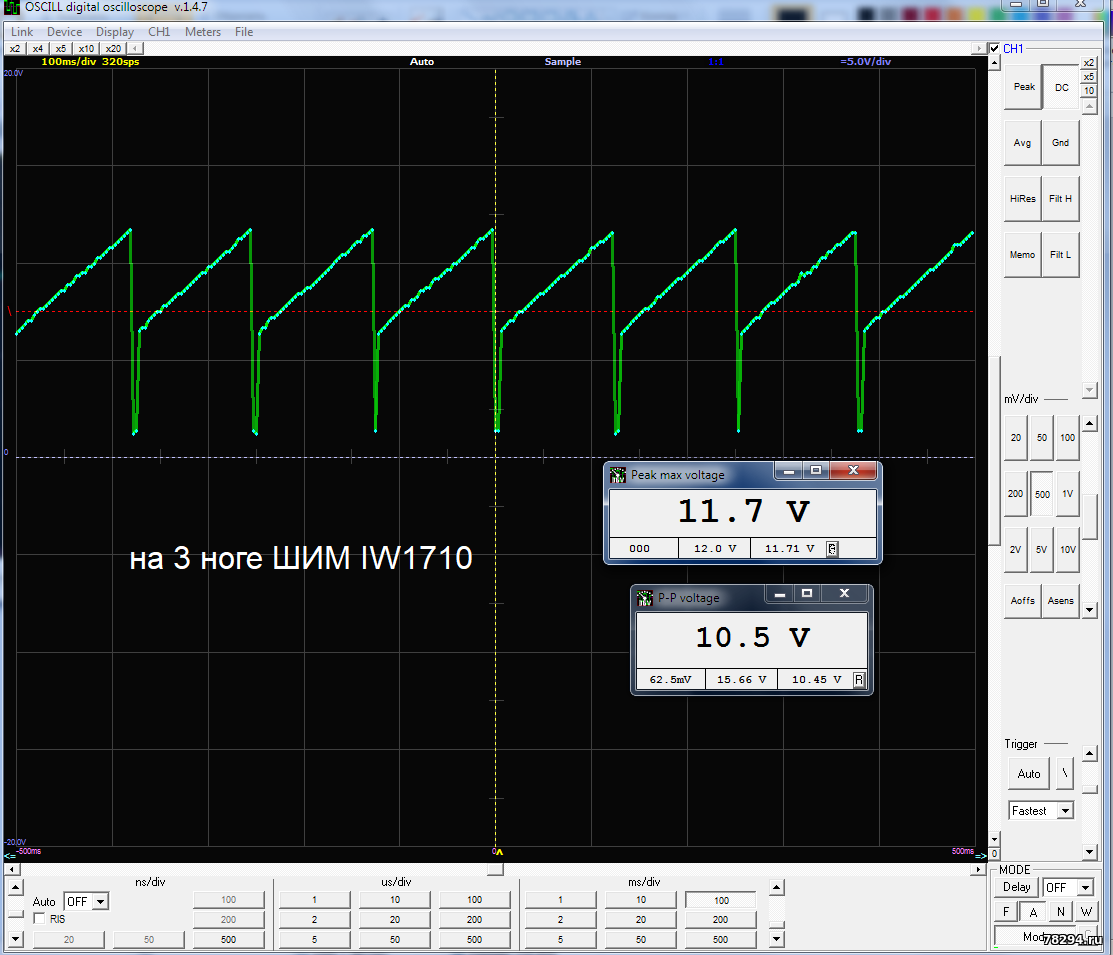

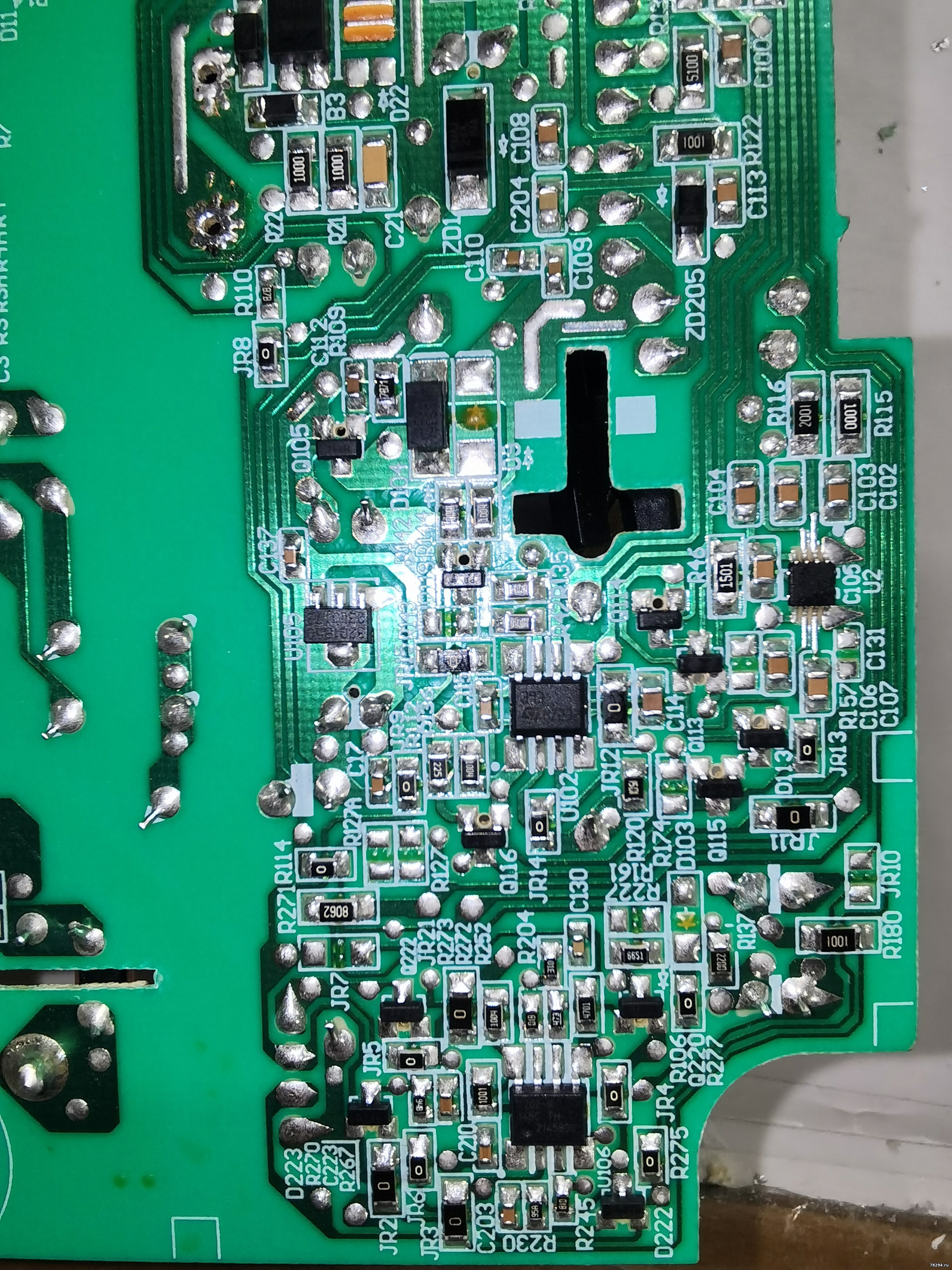

Перекопал всю высоковольтную часть - от диодов и силового полевика до стабилитронов, резисторов и оптронов... по отдельности все детали целые (выпаивал проверял и обратно), но ШИМ iw1710-01 не стартует. На питании появляется 8...10 вольт (постоянно дергается в этом диапазоне, такое-же напряжение на 3 ноге (Vin). Проверен стабилитрон и транзистор, конденсатор, через который идет V на 8 ногу - все целое. Если (без 220) подать от другого БП 18V на этот стабилизатор, то на 8 ногу питания ШИМ приходит правильные 16В, но тоже не стартует.
ШИМ заменил на новую - картина так-же, не стартует. Что-то "держит" запуск. Что? Схемы нет, нашел схему DCB115 - почти похожа, особенно по высокой. Мысли кончились...что ещё проверить? Да, если отрезать низковольтную часть сразу после транса, и подать туда 24В от другого блока питания - зарядка работает, мигает заряжает.. все по низкой стороне в порядке.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 28.09.2023, 12:34 | Сообщение # 172
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
фото платы?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
domsporta
|
Дата: Понедельник, 12.02.2024, 09:05 | Сообщение # 175
|
|
|
Взорванный IC1 - заменил. На плате PBM27A-210(MV)-R Какие напряжения должны быть в к.т. без нагрузки?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.02.2024, 09:32 | Сообщение # 176
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Схема в самом первом сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 31.03.2024, 19:07 | Сообщение # 178
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Оригинальное решение. замечательно!
