Вертикальный пылесос Bosch BCH 6ATH25 ремонт
|
|
|
16
|
Дата: Вторник, 18.02.2025, 14:49 | Сообщение # 301
|
Пользователи
16
Рядовой
- Сообщений:90
- Репутация:6±
|
Отследить цепочку включения зарядки.
Посмотреть, что ее включает. Прозвонить элементы. Обычно, если блокируется плата, то не работает ни мотор, ни зарядка. В Вашем случае мотор включается.
Есть вариант отпаять все провода с акк, и опять подключить в последовательности: - , промежуточные по нарастанию, ....., +
Не работает, попробовать наоборот: +, пром..., -
Тут проблема - не опознан МК, без маркировки. К нему бы подключиться попробовать
|
|
|
|
|
|
sallomon54
|
Дата: Вторник, 18.02.2025, 17:31 | Сообщение # 302
|
|
|

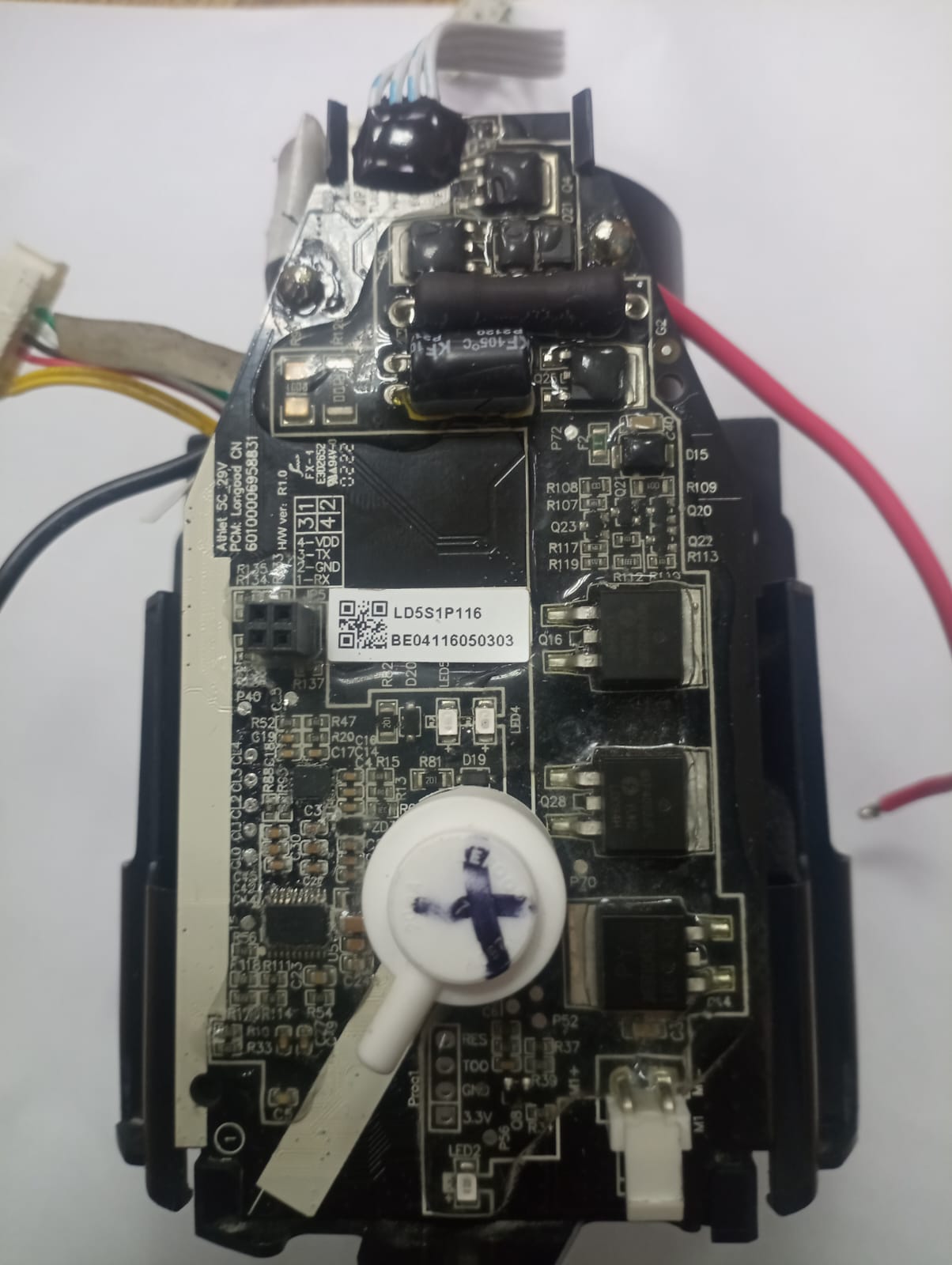

есть еще рабочий акб, сравнил напряжения и получилось что на U3 4 нога( отмечено стрелкой)напряжение 2,7в. А на другой плате на этой же микросхеме U3 4 нога напряжение 30в. В остальном все схоже по напряжению. U3 HS40P08
|
|
|
|
|
|
sallomon54
|
Дата: Вторник, 18.02.2025, 18:09 | Сообщение # 303
|
|
|
Заряжается. Все дело было в мосфете U3. Теперь надо подобрать с таким же напряжением и током. Оказывается зарядка давно пропала поэтому элементы и разрядились(хозяин только щас сказал)
|
|
|
|
|
|
bru6529
|
Дата: Воскресенье, 23.02.2025, 18:31 | Сообщение # 304
|
|
|

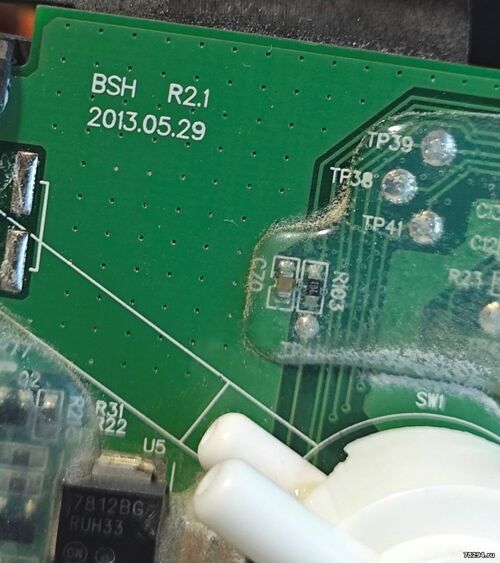

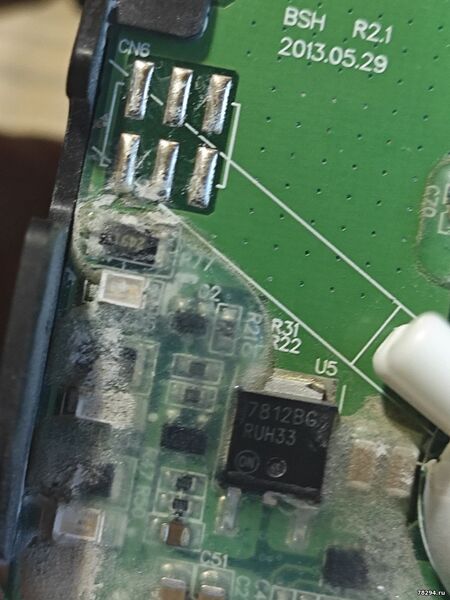

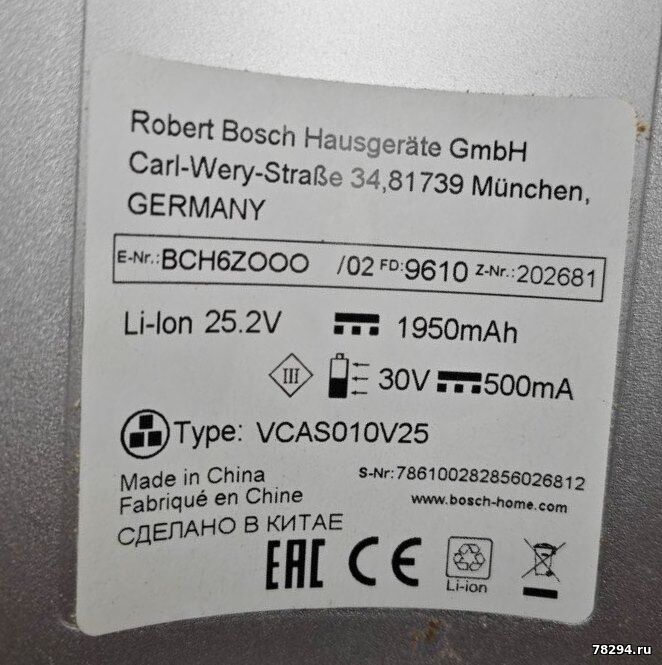

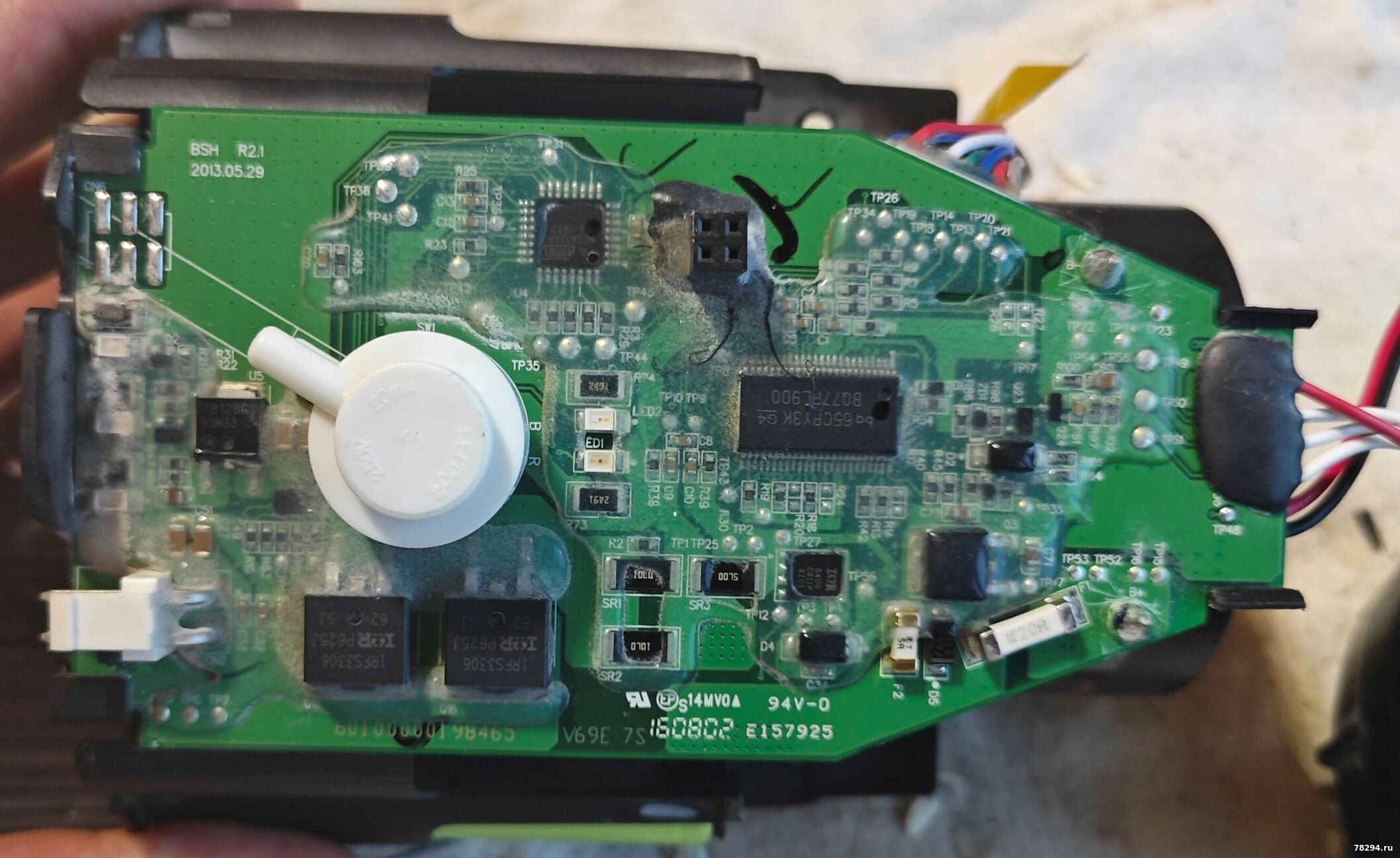

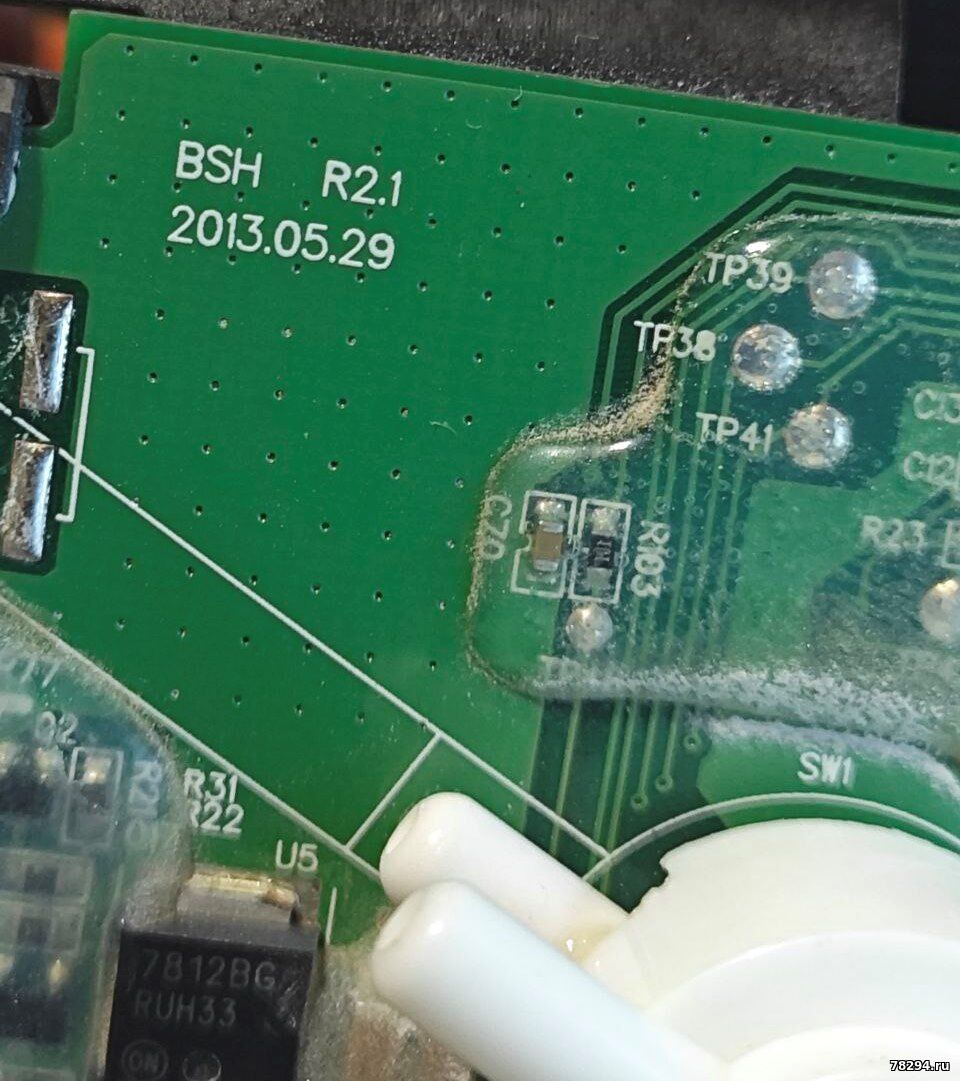

Принесли пылесос ВСН6АТН25К/02 VCA010V25. Как обьяснил хозяин, он сам менял акб. После чего он перестал нормально заряжаться. То есть при подключении зарядного лампочки начинают по очереди зажигаться указывая что заряд идет. Но секунд через 20 все гаснет и заряд не идет.
Решил и я прошить. Слил родную прошивку, сфоткал фьюзы. Залил прошивку автора ветки, и такие же фьюзы(они отличаются от моих). Плата не запустилась. Вернул родные фьюзы. Она запустилась, но мотор не подавал признаки жизни. Зашил обратно свою. Пылесос вернулся в исходное состояние как принесли его мне. Думаю все же прошивки не много разные. На другом ресурсе нашел нашел прошивку с пылесоса с такой же маркировкой как мой. Прошил МК. Пылесос ожил, при включении показывает уровень заряда, то есть два синих диода горит при работе двигателя. Но при подключении зарядного вообще ничего не происходит. ни какой индикации.

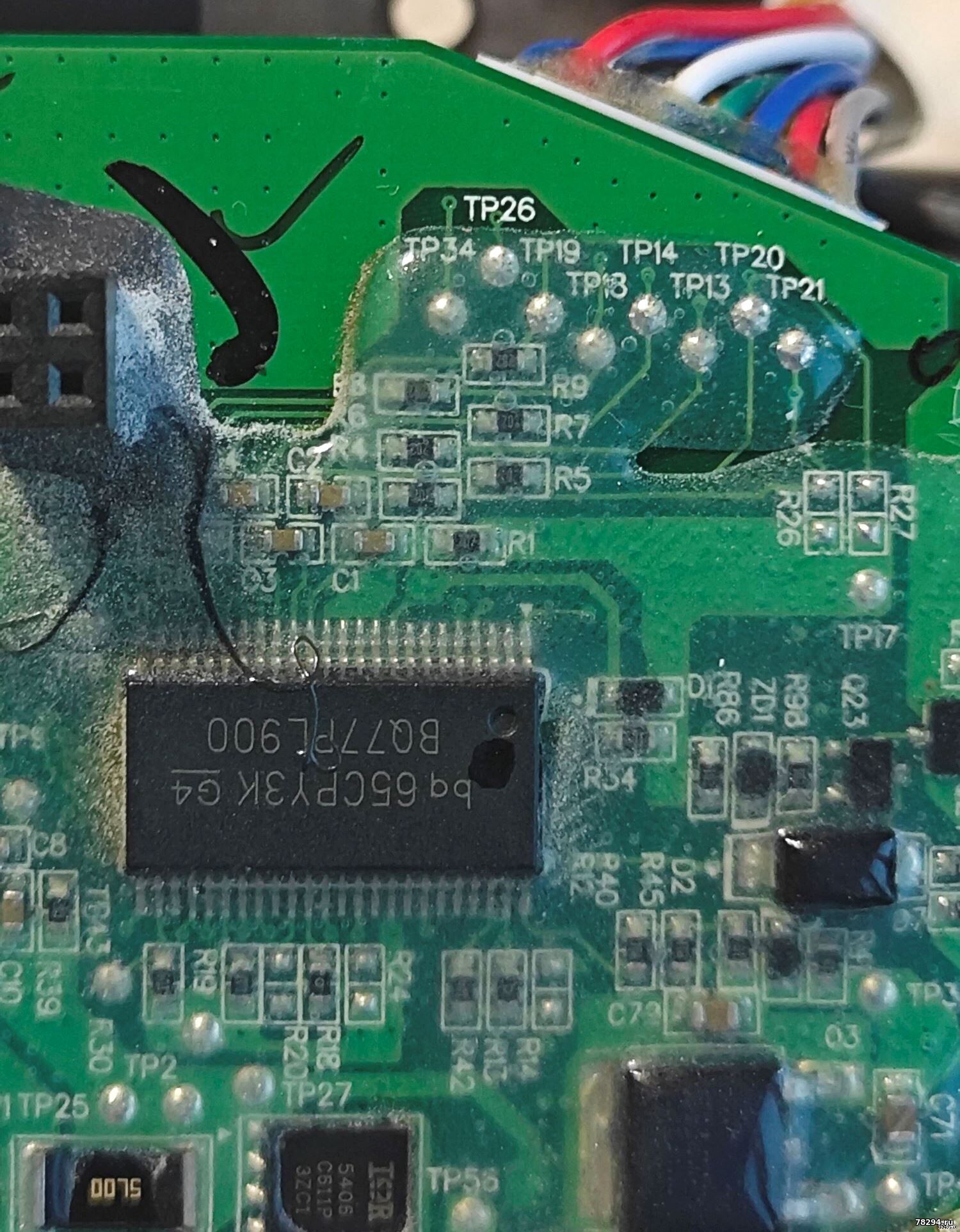

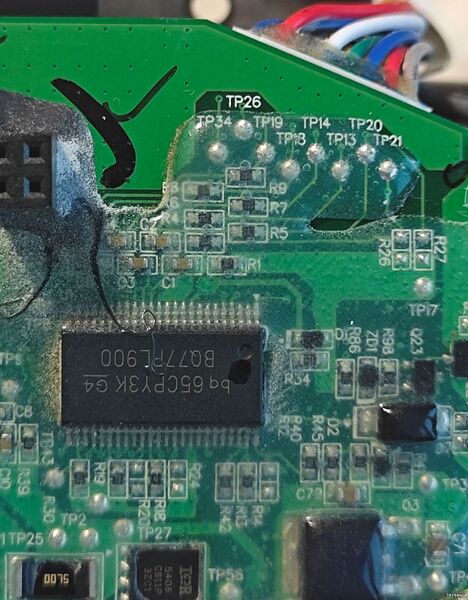

По рекомендации автора проверил кандеры у BMS. Да, они все звонятся как диоды в одну сторону. Но вот еще что заметил. Три банки, с минусовой стороны, имеют напряжение 4.1 вольта, остальные четыре 3.7 вольта. Не ужели все же BMS не работает должным образом?
Прикрепляю прошивку слитую со своего пылесоса.
Сообщение отредактировал bru6529 - Воскресенье, 23.02.2025, 18:41 |
|
|
|
|
|
gonass
|
Дата: Воскресенье, 23.02.2025, 18:36 | Сообщение # 305
|
Пользователи
gonass
Рядовой
- Сообщений:59
- Репутация:2±
|
Ну для начала выровняйте банки и потом экспериментируйте
|
|
|
|
|
|
bru6529
|
Дата: Воскресенье, 23.02.2025, 20:22 | Сообщение # 306
|
|
|
Цитата gonass (  ) Ну для начала выровняйте банки и потом экспериментируйте
Выровнял. Все равно при подключении зарядного реакции 0
|
|
|
|
|
|
gonass
|
Дата: Воскресенье, 23.02.2025, 20:30 | Сообщение # 307
|
Пользователи
gonass
Рядовой
- Сообщений:59
- Репутация:2±
|
Проверяйте транзисторы в хвосте платы. Пробуйте разные варианты прошивок по очереди и смотрите реакцию. Если так же по нулям - меняйте bq
потрудитесь почитать что написано в этой теме на многих страницах.
|
|
|
|
|
|
rebrilov
|
Дата: Пятница, 07.03.2025, 00:58 | Сообщение # 308
|
|
|
Добрый день. Можно прошивку на Атлет 32.4 ? Спасибо. Добавлено (12.03.2025, 11:19)
---------------------------------------------
Ушёл в защиту(. Нужна прошивка.
|
|
|
|
|
|
rebrilov
|
Дата: Среда, 12.03.2025, 11:57 | Сообщение # 309
|
|
|
Прошивку нашёл. Я так понимаю 328pb не добавить в avrdude prog 3.3?
Добавляю в конфигурации avrdude :
part parent "m328" id = "m328pb";
desc = "ATmega328PB";
signature = 0x1e 0x95 0x16;
ocdrev = 1;
;
Но в списке программы m328pb не появляется(
Сообщение отредактировал rebrilov - Четверг, 13.03.2025, 01:20 |
|
|
|
|
|
orelgri
|
Дата: Воскресенье, 06.04.2025, 21:54 | Сообщение # 310
|
|
|
Здравствуйте. Крыльчатку можно как то поменять на атлете ? Воняет пластиком и шаркает
|
|
|
|
|
|
gonass
|
Дата: Воскресенье, 06.04.2025, 21:58 | Сообщение # 311
|
Пользователи
gonass
Рядовой
- Сообщений:59
- Репутация:2±
|
Можно. Но сложно и геморно. И было бы ради чего. Б/у моторы продаются 500-1000. Полно предложений на авито
|
|
|
|
|
|
16
|
Дата: Воскресенье, 06.04.2025, 22:04 | Сообщение # 312
|
Пользователи
16
Рядовой
- Сообщений:90
- Репутация:6±
|
Ее покоробило. Один раз клиентка забыла вставить красный фильтр в колбу, в движок полетели палки, крыльчатку разбило и согнуло.
Ничего не поменяешь. Она напрессована через бронзовую втулку на вал (касается пластиковой крыльчатки). Донора крыльчатки не найдешь просто - ее без повреждений не снимешь
Есть еще алюминиевые крыльчатки. Они снимаются чуть полегче, но все равно ее согнешь. Без вариантов. Нужно искать движок в сборе
Плюс крыльчатка отбалансирована. Любые телодвижения - и на таких оборотах пылесос куда-нибудь полетит
|
|
|
|
|
