Схема зарядное устройство DC1414 Makita 193864-0
Anat78 Дата: Вторник, 23.10.2018, 16:50 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Зарядное устройство DC1414 Makita 193864-0 схема
Зарядное устройство DC1414T Makita 193864-0 схема
зарядное устройство dc1414f makita схема

Зарядное устройство DC1414T Makita

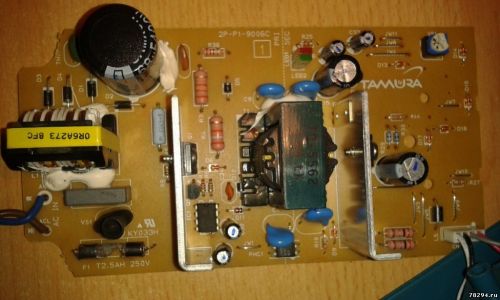

Плата Tamura 2P-P1-9006C схема


Для аккумуляторов 7.2 В - 14.4 В
Тип заряжаемых аккумуляторов NiCd; NiMH (можно и литиевые при установке в батарее контроллера заряда)
Ток заряда - 2,6 A

Инструкция DC1414 Makita http://www.manualsbase.com/ru....14_(mj)

Схема DC1414:
Доступно только для пользователей

Доступно только для пользователей


Схема аккумулятора Макита
термодатчики стоят в маките так:



Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.10.2019, 09:04 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Схема зарядного устройства шуруповерта: DC1414 T Makita (model: FC-0003c) Tamura  fc-0003c схема
ШИМ - R53ER37
mcu - MC20P430ES
mosfet - 4N60
o_amp - LM358







Схема зарядного устройства шуруповерта: Makita DC1414F
плата 15.1890.505-72
контроллер MC68HC908









при сгорании транзистора Т10 2SK2605 резисторы в эмиттерном и управляющем транзисторах плюс резисторы R11 и R12 горят.
R21-4R75,
R14-0,82R,
R13-1R,
Т11-ВС847,
Т12-ВС856,
R11-248R,
R12-20R.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.10.2019, 09:06 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

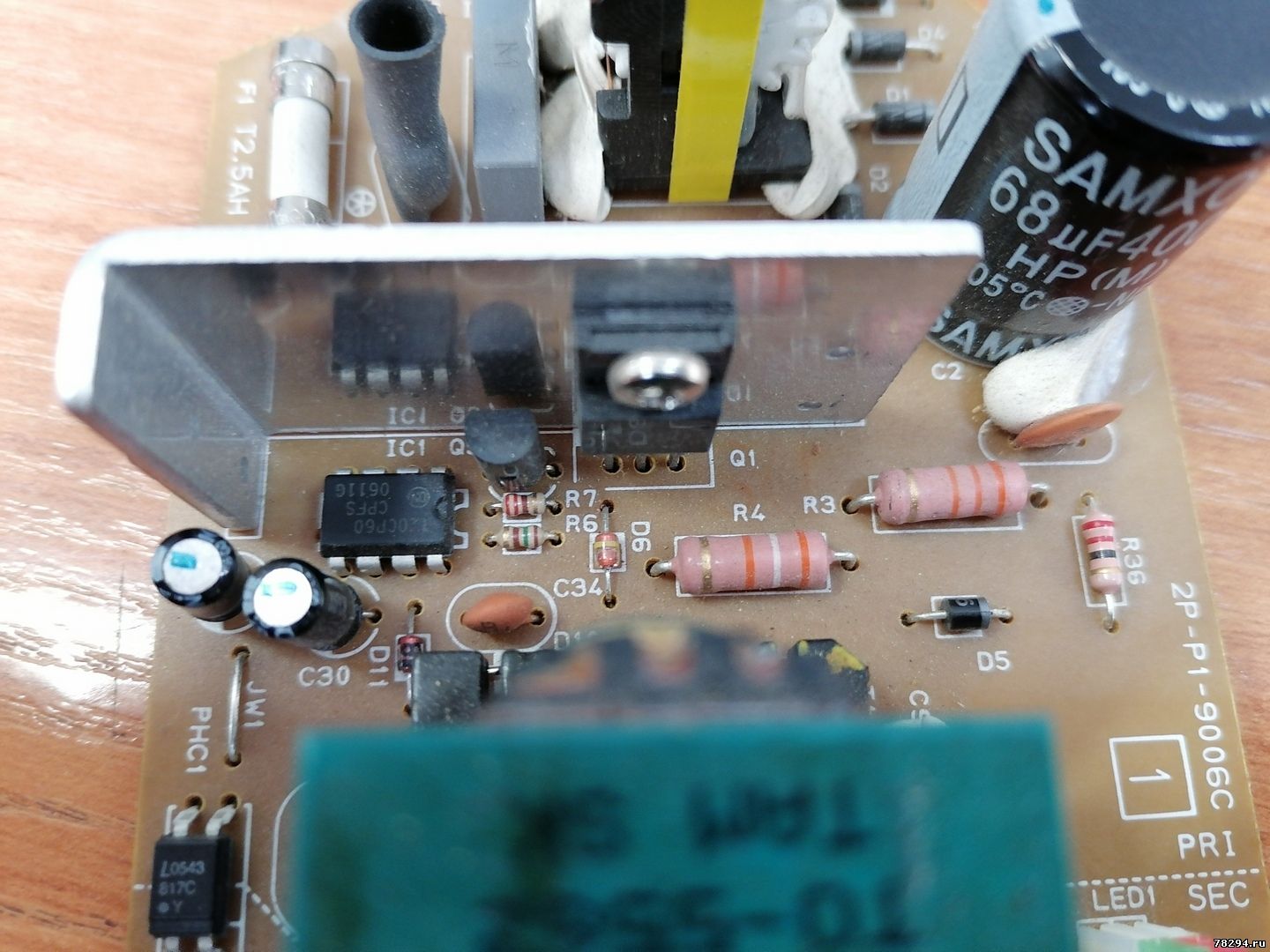

Еще фото платы зарядного Tamura 2P-P1-9006C схема:
ШИМ на 1200P60, в низкой LM358, управление
ВС1414-02BJ














Переделка для зарядки литиевых батарей:

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 25.12.2020, 00:50 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Еще немного фото версии на 110 вольт из америки:









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 03.01.2021, 00:02 | Сообщение # 5

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Схема зарядного устройства шуруповерта: Makita DC1414F
плата 15.1890.505-71
контроллер MC68HC908

Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1969cam Дата: Пятница, 19.03.2021, 01:22 | Сообщение # 6

Пользователи

1969cam

Рядовой

  • Сообщений:6
  • Репутация:0±

Подскажите, возможно ли как то понизить выходное напряжение на данных зу?
в частности DC1414T плата 2p-p1-15716b tamura схема

Только моя схема отличается от предоставленных



Anat78 Дата: Пятница, 19.03.2021, 01:31 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

да D8 стабилитрон на 24 вольта поставить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zhurik Дата: Понедельник, 22.03.2021, 16:21 | Сообщение # 8

Пользователи

Zhurik

Рядовой

  • Сообщений:13
  • Репутация:2±

Anat78, не подскажете, осталось у меня от вот этого http://www.78294.ru/forum/129-1203-1 скрещивания старое ЗУ DC1414T... Уверен, что по назначению я его больше не применю. Выкинуть как-то жалко, продать-подарить, тоже никому не нужен, на авитах они по 500р, и никто не берет... Нет у вас идей, куда можно его применить?
Я что-то ничего лучше переделки в ЗУ для автомобильного АКБ придумать не смог. Ток у него до 2,6А, значит медленно но зарядит... Все эти терморезисторы и термореле защиты родной батареи можно компенсировать. Максимальное выходное видимо можно подстроить, заменив стабилитрон D8 и D9 с 24v на поменьше... Но, подозреваю, микроконтроллеру не очень понравится свинцово-кислотный аккумулятор. У вас не было подобных идей или опыта такой модернизации?
Anat78 Дата: Понедельник, 22.03.2021, 16:57 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Да у меня их тоже целый мешок уже smile
проще продать кому нибудь за 300р, чем мудрить зарядные всякие из них smile мое время дороже
Если же очень хочется все таки что то сделать то прикручиваем сверху этот модуль и получаем нормальное зарядное и блок питания и вообще универсальный блок питания
http://ali.pub/5ngqn6
http://ali.pub/5ngr3p



подключение очень простое только плюс и минус на С1
Клеммы выходные можно взять такие:

http://ali.pub/5ngr86


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1969cam Дата: Среда, 24.03.2021, 11:23 | Сообщение # 10

Пользователи

1969cam

Рядовой

  • Сообщений:6
  • Репутация:0±

D8 - в моем случае то , что нужно. Спасибо. Поставил стабилитрон на 18В, теперь на выходе 20В вместо 30. Заряжает как старые, так и перепакованные АКБ, только чтобы индикация штатно отрабатывала нужно сперва воткнуть аккумулятор и только потом в розетку. Это лечится?
Anat78 Дата: Среда, 24.03.2021, 12:02 | Сообщение # 11

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

надо было до 24 вольт опускать тогда бы работало

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dvu76 Дата: Пятница, 16.04.2021, 23:20 | Сообщение # 12

Пользователи

dvu76

Рядовой

  • Сообщений:16
  • Репутация:0±

Здравствуйте. Подскажите пожалуйста как можно понизить ток зарядного устройства Makita DC1414f. Переделал аккумуляторы на литий-ионные, 2.6 А для них очень много. Хотелось бы снизить до 1.5А
Anat78 Дата: Пятница, 16.04.2021, 23:55 | Сообщение # 13

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Просто откусить R13 по высокой стороне

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dvu76 Дата: Пятница, 16.04.2021, 23:58 | Сообщение # 14

Пользователи

dvu76

Рядовой

  • Сообщений:16
  • Репутация:0±

Спасибо. Попробую. По результатам отпишусь

Добавлено (17.04.2021, 00:01)
---------------------------------------------
Спасибо. Всё получилось. 1.62А.
хх 25вольт.
dimon717 Дата: Воскресенье, 06.06.2021, 16:03 | Сообщение # 15

Пользователи

dimon717

Рядовой

  • Сообщений:13
  • Репутация:0±

Здравствуйте. Подскажите пожалуйста, ЗУ 1414Т. Надо переделать для зарядки лития 16,8в с бмс. При снижении напр хх, при подборе д8, ниже 24в красный светодиод начинает гореть постоянно(терморезистор отсутствует, вместо термовыключателя перемычка на минус). При отключении бмс в конце заряда индикации окончания заряда нет. При 24в  заряд - кр, конец заряда - попеременное мигание зел кр зел кр... Можно ли добиться такого же эффекта для напр хх 17-18в. 24в боюсь оставлять из-за транзисторов на плате бмс. Спасибо.

Сообщение отредактировал dimon717 - Воскресенье, 06.06.2021, 16:18
Anat78 Дата: Воскресенье, 06.06.2021, 17:46 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Увы если просто снизить напряжение хх то так и будет - неработать
Просто ставьте качественные бмс с напряжением транзисторов 35в


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dimon717 Дата: Воскресенье, 06.06.2021, 20:45 | Сообщение # 17

Пользователи

dimon717

Рядовой

  • Сообщений:13
  • Репутация:0±

Anat78, Спасибо за совет. Когда покупаешь у китайца, он не указывает какие именно транзисторы установлены на плате...У 12в ЗУ макита получается, понизив напряжение хх, сохранить индикацию окончания заряда. И еще, заметил, может я и ошибаюсь, но и у 12в. зарядки и у 14в. зарядки, после работы во время заряда примерно через 1час, загорается зел светодиод, заряд прекращается, вне зависимости от напряжения на бмс. В процессоре, что, срабатывает таймер? Если так, то японцы молодцы, подстраховались. Спасибо.
vlleonidowich74 Дата: Воскресенье, 30.01.2022, 23:31 | Сообщение # 18

Пользователи

vlleonidowich74

Рядовой

  • Сообщений:2
  • Репутация:0±

В зарядном есть таймер и он отсчитывает время примерно 1 час заряда и отключает

Добавлено (30.01.2022, 23:37)
---------------------------------------------
При нагреве термосопротивления ток заряда не изменяется в зарядном DC1414T . Я так понимаю, что при нагреве батареи ток должен понижаться. Как разрулить эту проблему?

Anat78 Дата: Понедельник, 31.01.2022, 00:10 | Сообщение # 19

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

да 1,2 час и это отлично
при нагреве батареи заряд прекращается просто


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
dvu76 Дата: Воскресенье, 03.04.2022, 11:04 | Сообщение # 20

Пользователи

dvu76

Рядовой

  • Сообщений:16
  • Репутация:0±

Здравствуйте. Существует ли возможность увеличить время таймера или отключить его совсем?

Сообщение отредактировал dvu76 - Воскресенье, 03.04.2022, 11:06
Anat78 Дата: Понедельник, 04.04.2022, 10:17 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Да конечно, надо просто перепрошить mc68hc908

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
john19p17 Дата: Среда, 06.04.2022, 15:08 | Сообщение # 22

Пользователи

john19p17

Рядовой

  • Сообщений:1
  • Репутация:0±

плата Tamura 2P-P1-9006C









Сообщение отредактировал john19p17 - Среда, 06.04.2022, 15:12
ksm2008270511 Дата: Воскресенье, 08.05.2022, 02:45 | Сообщение # 23

Пользователи

ksm2008270511

Рядовой

  • Сообщений:1
  • Репутация:0±

Как переделать 12 вольтовый вариант?
Anat78 Дата: Воскресенье, 08.05.2022, 07:11 | Сообщение # 24

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата ksm2008270511 ()
Как переделать 12 вольтовый вариант?
во что и что переделать?


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
asferrum Дата: Четверг, 16.06.2022, 17:08 | Сообщение # 25

Пользователи

asferrum

Рядовой

  • Сообщений:4
  • Репутация:0±

Всем привет!
На 1414F хочу снизить напряжение ХХ.Проверьте мои предположения-D116 поменять и R13 откусить,чтоб и ток понизить?

Добавлено (27.06.2022, 17:20)
---------------------------------------------
никто помочь не хочет? нет времени разбираться....ладно,как сам разберусь,отпишу тогда решение.

Anat78 Дата: Вторник, 28.06.2022, 10:33 | Сообщение # 26

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

asferrum d105

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
MasterKras Дата: Пятница, 08.07.2022, 11:31 | Сообщение # 27

Пользователи

MasterKras

Рядовой

  • Сообщений:1
  • Репутация:0±

Всех приветствую. Пишу для информации. В зарядном DC1414T заменил подстроичник VR1 на 68 kOM, ток упал до 1,2 A. Стабилитрон D8 заменил на 15 вольт. Акб из трёх банок 18650 12,6 вольт. В конце заряда ,когда BMS отключает выход, зарядка показывает аварию, мне этого достаточно.
