Дата: Четверг, 08.12.2022, 12:53 | Сообщение # 31
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Если греются при токе заряда 2,6ач то элементы не очень значит, но можете уменьшить ток заряда в 2 раза токовым шунтом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adacom
|
Дата: Пятница, 24.03.2023, 12:42 | Сообщение # 32
|
|
|
Добрый день!
Зарядное DC1414, поставил на заряд 12В батарею никель кадмиевую 1,3 Ач, через некоторое время обнаружил, что сработал термопрерыватель на батарее, красный диод мигал. При этом батарея была очень горячая и вторичные цепи зарядника тоже. Остудив батарею повторил. Пошла зарядка, красный горит, при этом вольтаж на клеммах гнезда с батареей стал расти до 17-18В. Прервал, дабы не убить АКБ. Сегодня повторил, первый цикл заряда прошел вроде штатно, до загорания зеленого. При этом на клеммах гнезда с батареей было 14-14,2. Подсадил АКБ до 11В и поставил вновь на заряд. Повторился рост напряжения до 18В на клеммах, сейчас опять сработал прерыватель... Похоже, как на ошибку контроля выходного напряжения.
Что могло произойти? Зарядное до этого работало исправно, не переделывалось ни когда....
Попробовал на никель гидридной 2Ач, рост напряжения до 15В и тоже перегрев батарей и отключение прерывателя...
Сообщение отредактировал adacom - Пятница, 24.03.2023, 12:47 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.03.2023, 15:15 | Сообщение # 33
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата adacom (  ) Что могло произойти?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adacom
|
Дата: Пятница, 24.03.2023, 16:18 | Сообщение # 34
|
|
|
Значит по- порядку:
сегодня после экспериментов с кадмиевой 1,3Ач (она плохо держит емкость), решил отложить ее и взял гидридную 2,1 Ач, свежую (1 год). Разрядил батарею до 10В. Поставил на заряд, через 15 мин. зарядное сказало все, зеленый глаз. Вольтаж на клеммах около 14В. не верю, и поставил повторно заряжать. Тут уже минут 40 зарядное пыхтело, радиатор на диодах горячий, акб-теплый. Опять сказало ОК. Зеленый глаз. Вольтаж на клеммах гнезда с батареей около 14,3В. Тут пришел вопрос про ток.
Остудил немного батарею (термак отключал). И снова воткнул на заряд. Горит красный глаз, ток 2,48А, на клеммах 14,8
Если дело в плохой батарее 1,3Ач и контроллер ошибается на ней с режимами, то тогда не понятно его поведение на нормальной разряженной 2,1Ач сегодня.... Под рукой милиомметра нет, банки протестить быстро не получится...
Сообщение отредактировал adacom - Пятница, 24.03.2023, 16:23 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 25.03.2023, 06:06 | Сообщение # 35
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
меняйте элементы в старой батарее просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
grigorimax
|
Дата: Вторник, 10.10.2023, 08:28 | Сообщение # 36
|
Пользователи
grigorimax
Рядовой
- Сообщений:24
- Репутация:0±
|
плата 15.1890.505-72

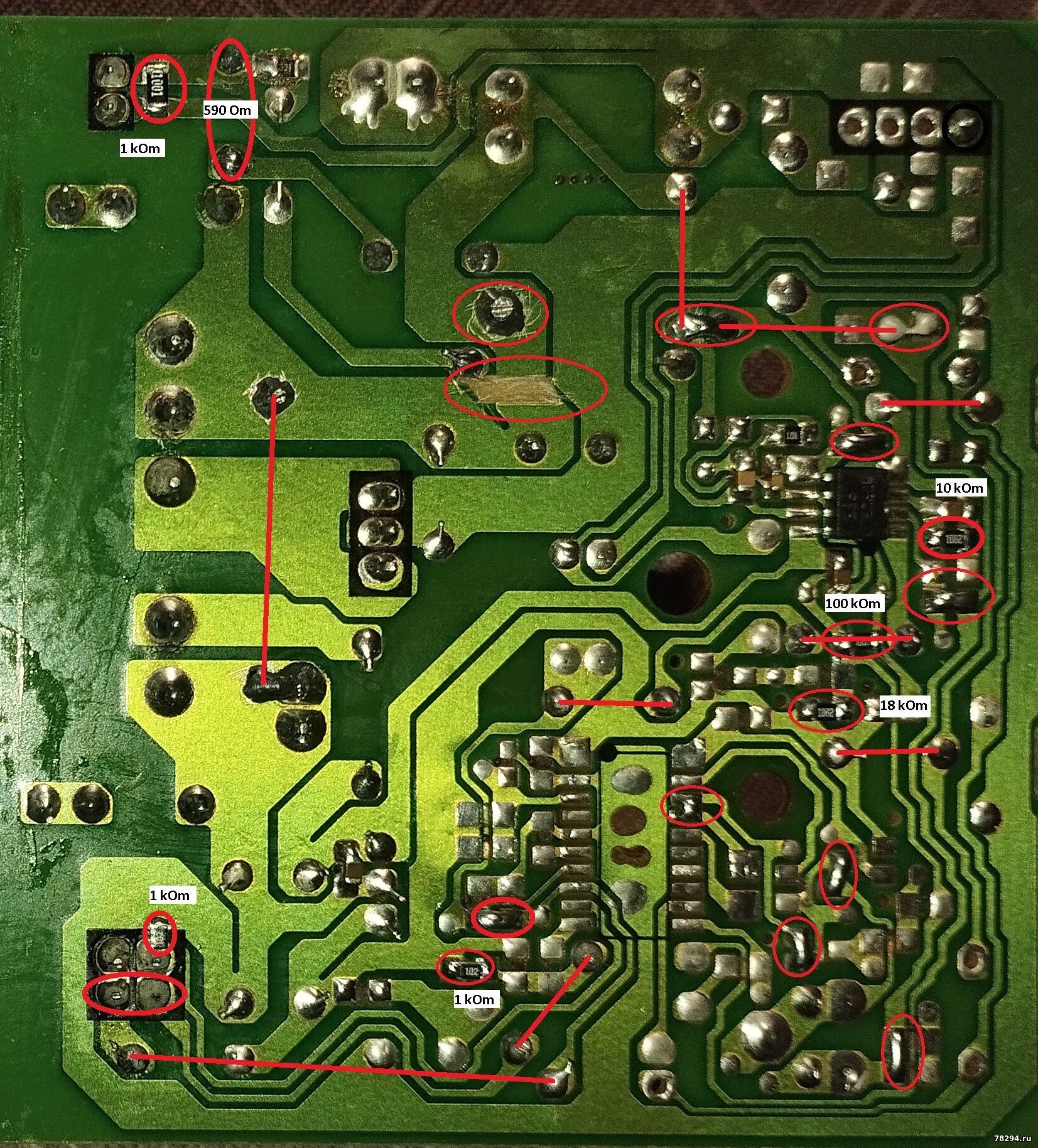

Сжег резистор который стоит рядом с трансом. Помогите, пожалуйста узнать номинал
Кажется резистор R12. Не прочитать
Цитата Anat78 ( ) резисторы R11 и R12
Сообщение отредактировал grigorimax - Вторник, 10.10.2023, 08:29 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.10.2023, 08:45 | Сообщение # 37
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
R3 - 100ом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
maxtom2003
|
Дата: Вторник, 07.11.2023, 11:28 | Сообщение # 38
|
|
|
Цитата Anat78 ( ) ШИМ на 1200P60
А чем можно заменить?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.11.2023, 13:30 | Сообщение # 39
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
https://alli.pub/6tfuu3?erid=2SDnjcpv6FA
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
microssoligorsk
|
Дата: Воскресенье, 12.11.2023, 19:15 | Сообщение # 40
|
|
|
Из всего прочитанного,я понял что вы советовали поменять d105 - это стабилитрон
Там стоит на 4.7 вольта,поставил на 8.2,напряжение поднялось,поставил на
3.3,вообще ничего не поменялось,что то не работает ваша рекомендация ...

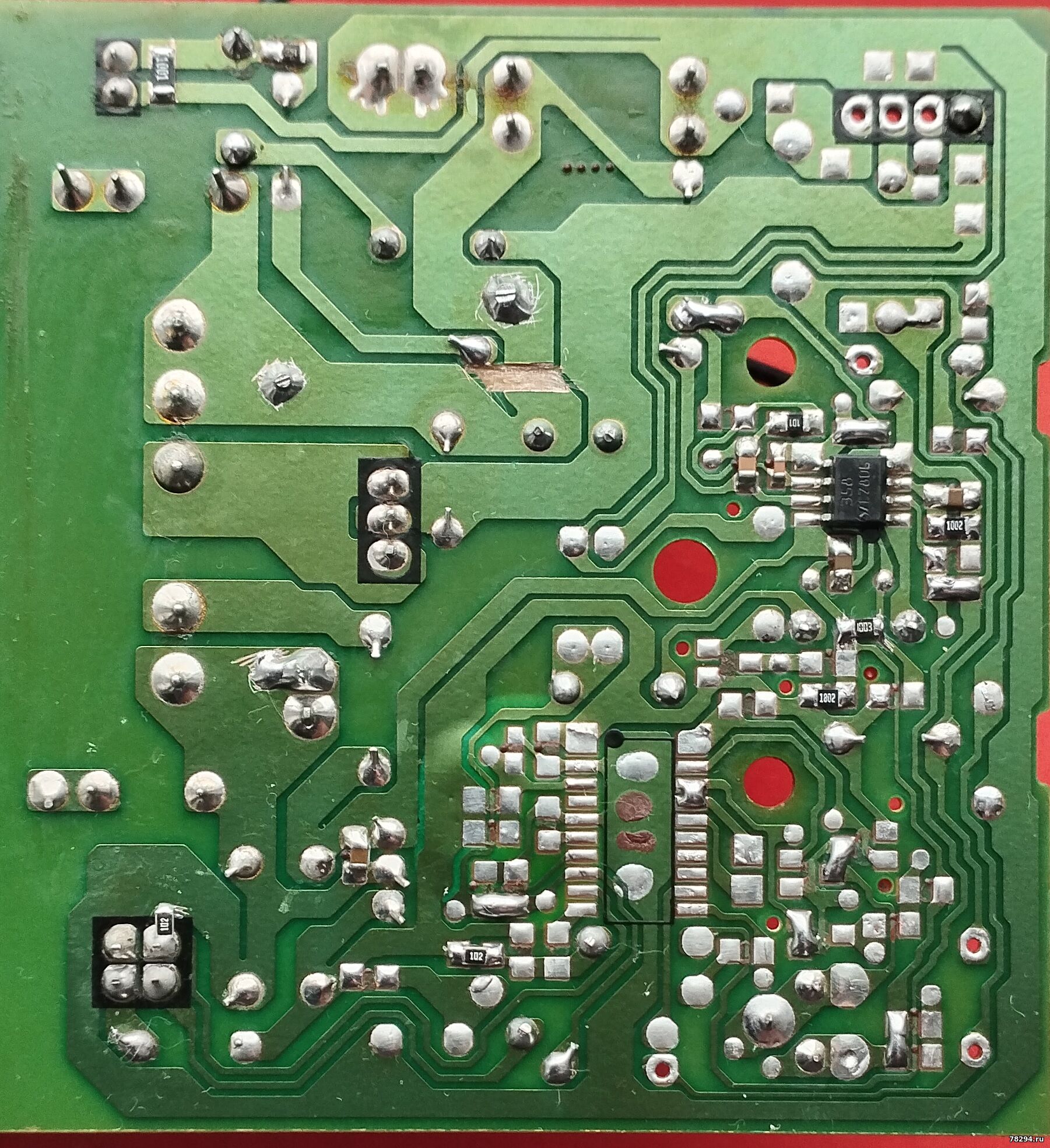

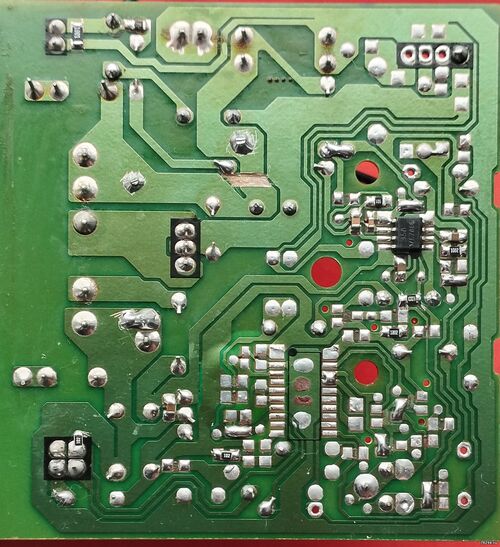

Вот,менять пробовал этот стабилитрон
плата 15.1890.505-71
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.11.2023, 01:07 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Эта плата без оптопары, поэтому обратной связи нет, нельзя уменьшить напряжение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
microssoligorsk
|
Дата: Понедельник, 13.11.2023, 17:49 | Сообщение # 42
|
|
|
Ну как то же под нагрузкой он раскачивает шимом транзистор,значит должен быть способ повлиять на это)
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.11.2023, 21:05 | Сообщение # 43
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Изменить намоточные данные трансформатора
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
microssoligorsk
|
Дата: Воскресенье, 19.11.2023, 09:18 | Сообщение # 44
|
|
|
Не,так заморачиваться на сегодня смысла нету,когда готовая зарядка стоит 5$,спасибо за обратную связь)
|
|
|
|
|
|
korobchenok
|
Дата: Понедельник, 20.11.2023, 19:59 | Сообщение # 45
|
Пользователи
korobchenok
Рядовой
- Сообщений:20
- Репутация:0±
|
DC1414T плата 2p-p1-15716b tamura. Аккумулятор 12 вольт переделанный на литий. Когда BMS определяет что на одном из трех АКБ напряжение Overcharge
protection voltage стало 4,25v для используемой в BMS микросхемы BM3451TNDC-T28A то соответственно отключает аккумуляторы от зарядника а тот вываливается в ошибку перемигиваясь красным и зеленым светодиодом. Я так понимаю потому что напряжение Х.Х. зарядника гораздо выше чем те 12,75 плюс-минус которые должны бы быть для того чтобы зарядник продолжал работать в режиме CV. Как результат АКБ не дозаряжена по сравнению с тем как она заряжается через источник питания CC-CV. Можно с этим как-то бороться?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 20.11.2023, 20:18 | Сообщение # 46
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Цитата korobchenok ( ) Можно с этим как-то бороться?
-можете уменьшить напряжение хх
-можете применять акб с одинаковыми параметрами
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
korobchenok
|
Дата: Вторник, 21.11.2023, 04:41 | Сообщение # 47
|
Пользователи
korobchenok
Рядовой
- Сообщений:20
- Репутация:0±
|
Ну литиевые АКБ с одинаковыми параметрами это фантастика. Разброс есть всегда, и даже при абсолютно одинаковом внутреннем сопротивлении какой-то один все равно первым достигает напряжения включения протекта от перезаряда.
С понижением напряжения Х.Х. все выглядит реальнее. Чисто в плане предположения - схема DC1414T 2p-p1-15716b tamura не сильно должна отличаться от схемы Tamura 2P-P1-9006C, то есть если поставить стабилитрон d8 где-то вольт на 13 то напряжение Х.Х. должно до приемлемого уровня снизиться.
|
|
|
|
|
|
korobchenok
|
Дата: Четверг, 30.11.2023, 20:37 | Сообщение # 48
|
Пользователи
korobchenok
Рядовой
- Сообщений:20
- Репутация:0±
|
Переделал свою DC1414T 2p-p1-15716b tamura. Вместо стабилитрона d8 поставил регулируемый аналог стабилитрона собранный на TL431.Схема переделки:
Для более приемлемой точности установки напряжения стабилизации применен многооборотный переменный резистор.

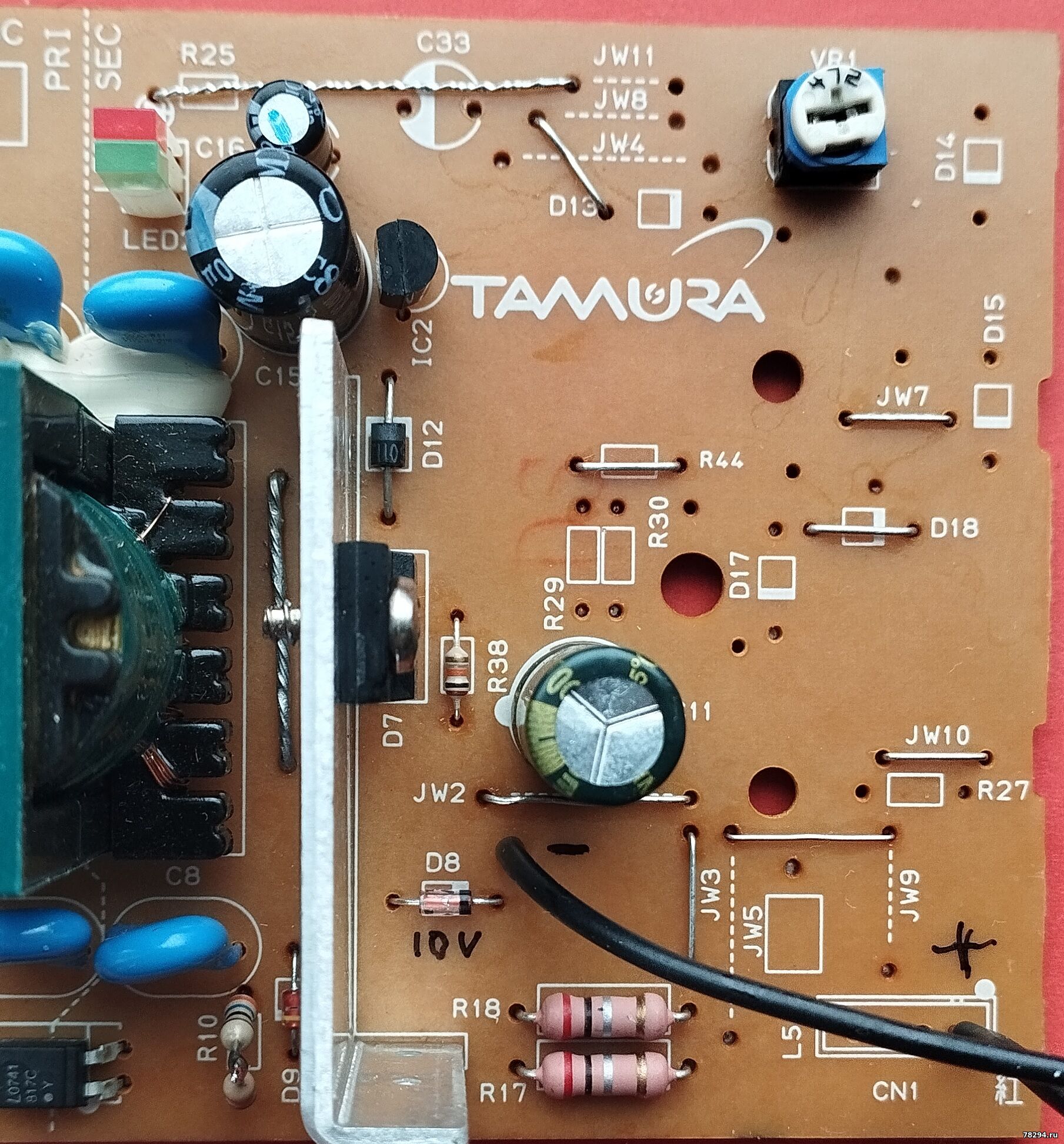

Конструктивно это выглядит так:
|
|
|
|
|
|
grigorenkoann
|
Дата: Суббота, 23.12.2023, 23:46 | Сообщение # 49
|
|
|

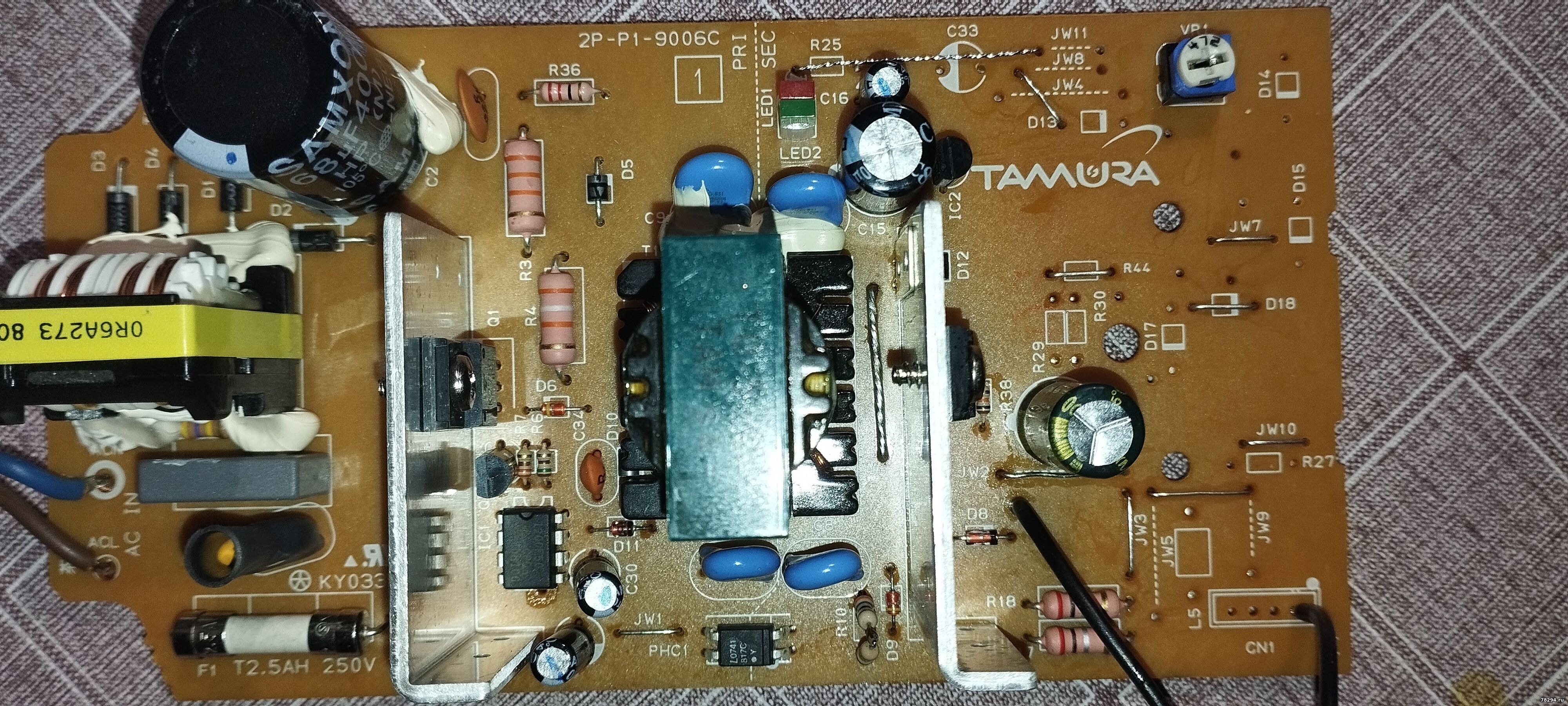

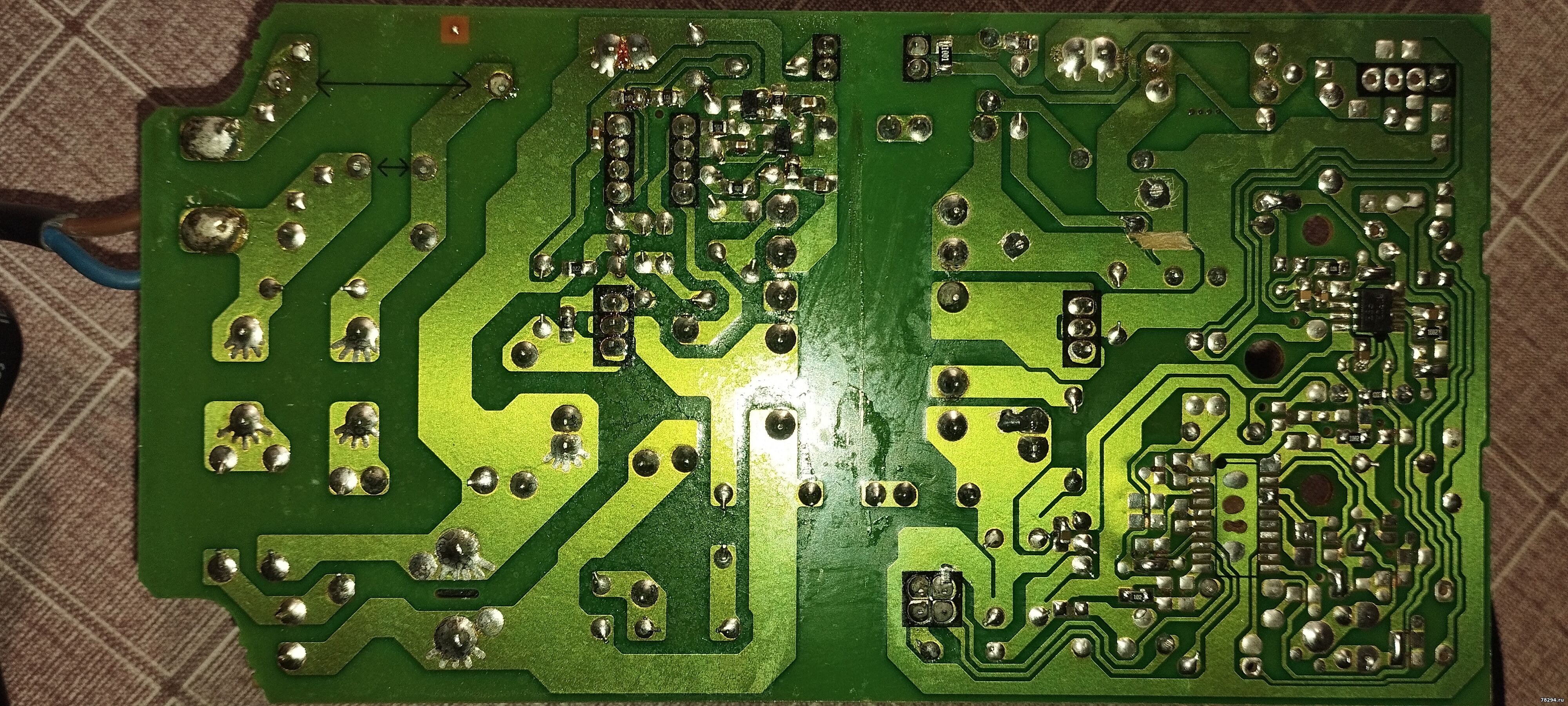

Здравствуйте. Есть зу Makita DC1414T, плата Tamura 2P-P1-9006C, необходимый вольтаж при прозвоне не выдаёт (старенький). Есть смысл чинить и если да, куда смотреть?
выдает 5 вольт максимум.
|
|
|
|
|
