Хочу поделиться идеей альтернативного перевода на Li-Ion.
Цель – перевести Ni-Cd модель Makita на родные Li-Ion АКБ Makita.
Реципиент – Makita 6337, как по мне так очень даже не плохой аппарат на 14,4В, с солидным редуктором и ремонтопригодным двигателем. Если не брать в расчет его Ni-Cd прошлое на АКБ типа 1422.

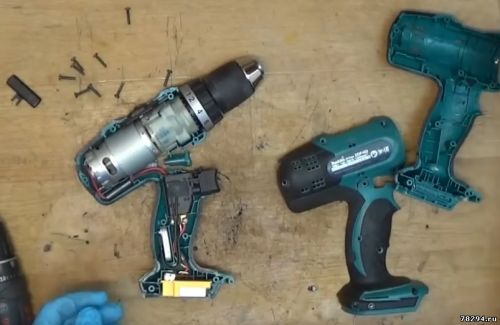

Донор – Makita BDF453, точнее нижняя часть его разбитого корпуса с целыми салазками крепления родных Li-Ion АКБ типа BL14**.
Задача - срастить салазки донора с реципиентом.
Решение – термоклей. Думал, что прочно не получится, однако ошибся. Залив стык изнутри корпуса, не смог не то что оторвать, а даже пошевелить. Но эксплуатация покажет…

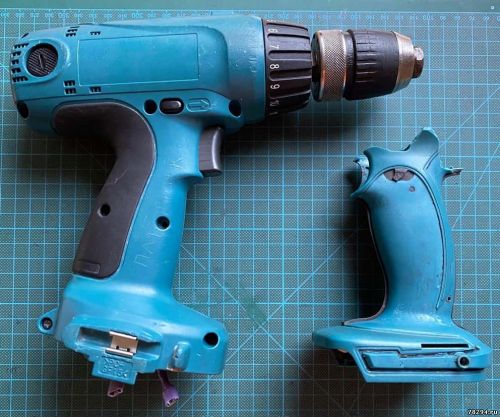

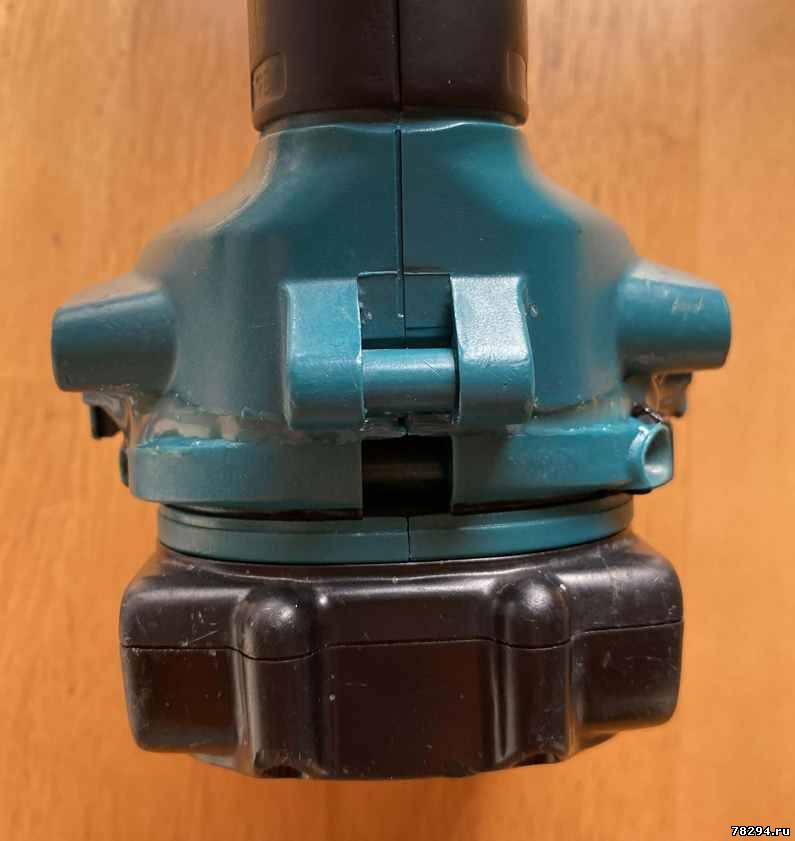

Даже не знаю чего еще рассказывать, смотрите фото того, что получилось.
















Для первого раза вышло не очень аккуратно, но, на мой взгляд, очень функционально. Результат мне нравится гораздо больше, чем перепаковка родных корпусов 1422 литиевыми сборками.
Плюсы - возможность использовать родные АКБ и зарядные устройства, которые у меня уже есть.
Минусы – родные АКБ очень дороги, и если у вас их нет, то этот вариант вам, наверное, не подходит.
Никого ни к чему не призываю, просто делюсь опытом реализации.


Сообщение отредактировал Zhurik - Четверг, 18.03.2021, 14:08
Anat78 Дата: Четверг, 18.03.2021, 14:20 | Сообщение # 2

Администраторы

Anat78

Лейтенант

  • Сообщений:3531
  • Репутация:18±
Anat78

Только обязательно нужно установить было плату защиты батареи от перегрузки-перегрева (контакт с термодатчика батареи задействовать) и от переразряда батареи

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zhurik Дата: Четверг, 18.03.2021, 14:44 | Сообщение # 3

Пользователи

Zhurik

Рядовой

  • Сообщений:13
  • Репутация:2±

Корпус я использовал от 18-и вольтового BDF453, но он мне достался без контактной площадки типа MAKSTAR на 3 контакта. При этом у меня была площадка от 14-и вольтового BDF343 еще не MAKSTAR - на ней всего 2 контакта.
Судя по technical information на BDF453 не вижу никаких дополнительных плат защиты, обычное двухпроводное подключение к кнопке:

К тому же, мне казалась, что акб содержит собственный термодатчик внутри, который защищает ее при любом перегреве, что при заряде\разраде, что при перегрузке. Возможно я не прав...
Если подскажите, что это за плата такая и где ее взять, я поставлю...


Сообщение отредактировал Zhurik - Четверг, 18.03.2021, 14:45
Anat78 Дата: Четверг, 18.03.2021, 15:40 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:3531
  • Репутация:18±
Anat78

Все в кнопке у макиты стоит, мощность у BDF453 небольшая, хотя в последней версии DDF453 уже и контроль температуры добавили батареи и транзистор шим вынесли на радиатор, но ручка ломается все так же:)





да в батарее макита 2 термодатчика, да они ее защищают при заряде и разряде если только подключен третий контакт или желтый разьем
Для Makita 6337 это очень желательно так как шуруповерт мощный, а батарея слабенькая не 3 ач даже

Да вот тут писал про такую же переделку боша 14,4 - http://www.78294.ru/forum/170-1115-1
плата защиты вот: http://www.78294.ru/forum/23-1191-1


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zhurik Дата: Четверг, 18.03.2021, 17:08 | Сообщение # 5

Пользователи

Zhurik

Рядовой

  • Сообщений:13
  • Репутация:2±

решение с этой платой мне не очень нравится, размер 6х4см - громоздкий... да и как подключать, контроль питания каждой банки, если у меня АКБ закрытой сборка...
А вот решение на TL431 мне нравится... вот тут предлагают всякие вариации на этот счет http://electro-shema.ru/chertez....da.html
Anat78 Дата: Четверг, 18.03.2021, 17:37 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:3531
  • Репутация:18±
Anat78

БМС 5S - еще более менее компактная, плашмя просто кладется, желательно конечно отводы от всех элементов но можно и не делать, а просто виртуально их подтянуть
На 431 тоже делаю когда места ну вообще нет, тему да дополню схемами еще и распишу, есть уже готовые очень компактные платы с али

Вот на 25а
http://ali.pub/5n5nk9

главное правильно подключить, это я уже буду расписывать потом когда все соберу в кучу информацию





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zhurik Дата: Пятница, 19.03.2021, 11:02 | Сообщение # 7

Пользователи

Zhurik

Рядовой

  • Сообщений:13
  • Репутация:2±

Боюсь, что эта плата без переделки не подходит, судя по написанным характеристикам она скорее для LFP банок...

а пол Li-Ion надо в районе:
Overcharge detection voltage: 4.25V ± 0.05V
Over discharge detection voltage: 2.50V ± 0.1V
и это на одну банку! а банок то последовательно несколько...

среди прочих, нашел отзыв:
"Купил плату на 25А для переделки электро отвертки на литий, и не обратил внимания, что все платы у продавца для liion/lipo, а эта плата для акумуляторов lifepo4. Продавец мог бы на картинках как то это пометить. Ниже у него в описании указано, что плата на 25А 3,6В, остальные платы на 4,2В. Пришлось заменить микросхему на DW01 и 1 резистор, чтобы переделать на liion АКБ. После этого плата отлично подошла для электро отвертки, есть защита от короткого замыкания, от заклинивания отвертки, перезаряда и переразряда. Всё заработало как нужно."

Думаю он пишет о переделке какой-то слабенькой штучки с 3в Ni-Cd под 3,7 Li-Ion...
Anat78 Дата: Пятница, 19.03.2021, 14:55 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:3531
  • Репутация:18±
Anat78

Все верно написали, поэтому чтобы работало для защиты 12, 14 и 18 вольтовых батарей необходимо подключать по другому



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Zhurik Дата: Понедельник, 22.03.2021, 10:03 | Сообщение # 9

Пользователи

Zhurik

Рядовой

  • Сообщений:13
  • Репутация:2±

Цитата Anat78 ()
необходимо подключать по другому
Понятно, будем ждать ваших инструкций по переделке...

Добавлено (20.04.2021, 13:49)
---------------------------------------------

Цитата Anat78 ()
чтобы работало для защиты 12, 14 и 18 вольтовых батарей необходимо подключать по другому
Добрый день! Намекните пожалуйста, как их "по другому" подключать? Приехало две платы, одну брал под 3,7 вторую под 3,2v резисторы установлены идентичные, R1=101, R2=202, а чипы отличаются. На той что 3,2 вольта чип - 12CB N60Z. На той что 3,7 вольта чип - 10CB N40F.
