Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
Anat78
|
Дата: Четверг, 21.07.2022, 11:34 | Сообщение # 181
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
mrmegaboss - все верно
mojeusa22 - менять надо не только электролит, а в зависимости от версии зарядного кучу деталей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
master3762
|
Дата: Суббота, 22.10.2022, 00:08 | Сообщение # 182
|
|
|
Здравствуйте, из обсуждения я так понял варистор надо S10K275, верно ?
а какой термистор ?
И куда подключать вентилятор так чтобы он работал только при процессе зарядки. А когда зарядка заканчивается то чтобы он выключался сам.
|
|
|
|
|
|
gtolk7
|
Дата: Четверг, 17.11.2022, 09:56 | Сообщение # 183
|
|
|
Хочу переделать на 220 вольт DeWALT DCB115 Добавлено (17.11.2022, 09:56)
---------------------------------------------
Зарядное 2021 года выпуска
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 17.11.2022, 10:12 | Сообщение # 184
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
ок заносите сделаю на 220в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rtnvnvrt
|
Дата: Пятница, 13.01.2023, 22:32 | Сообщение # 185
|
|
|

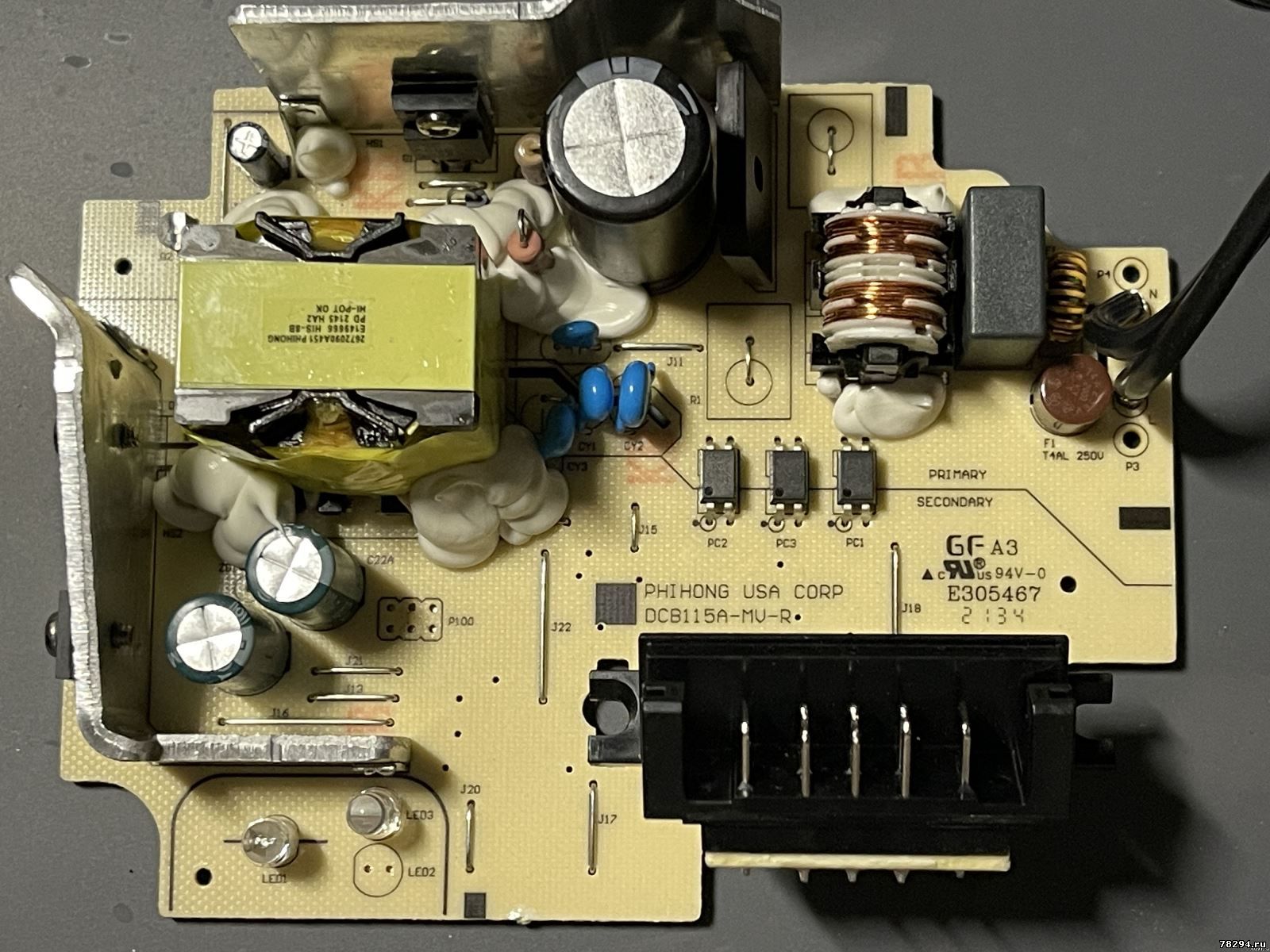

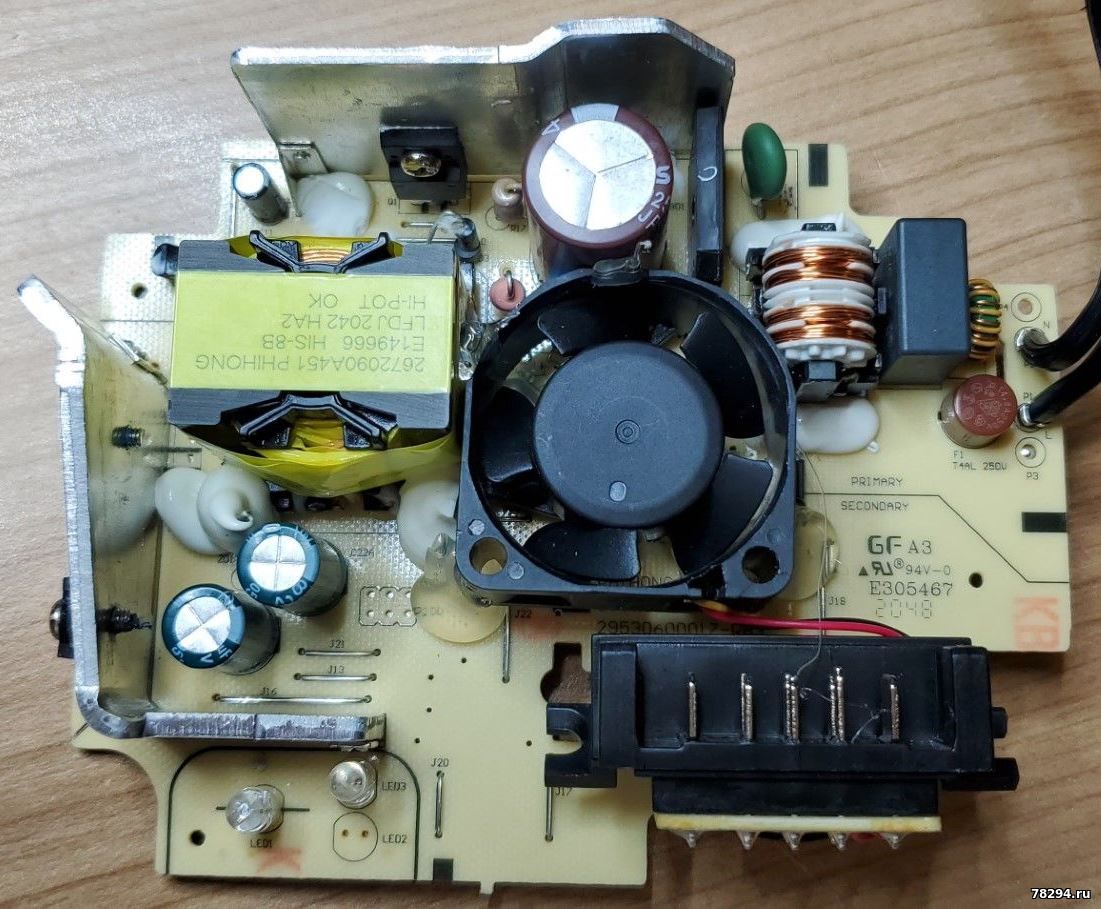

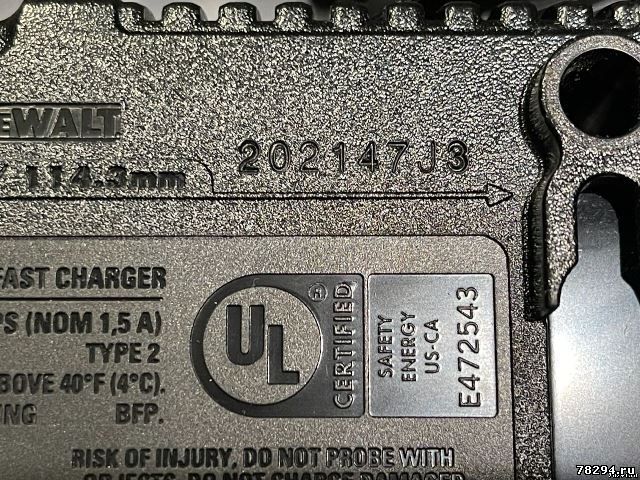

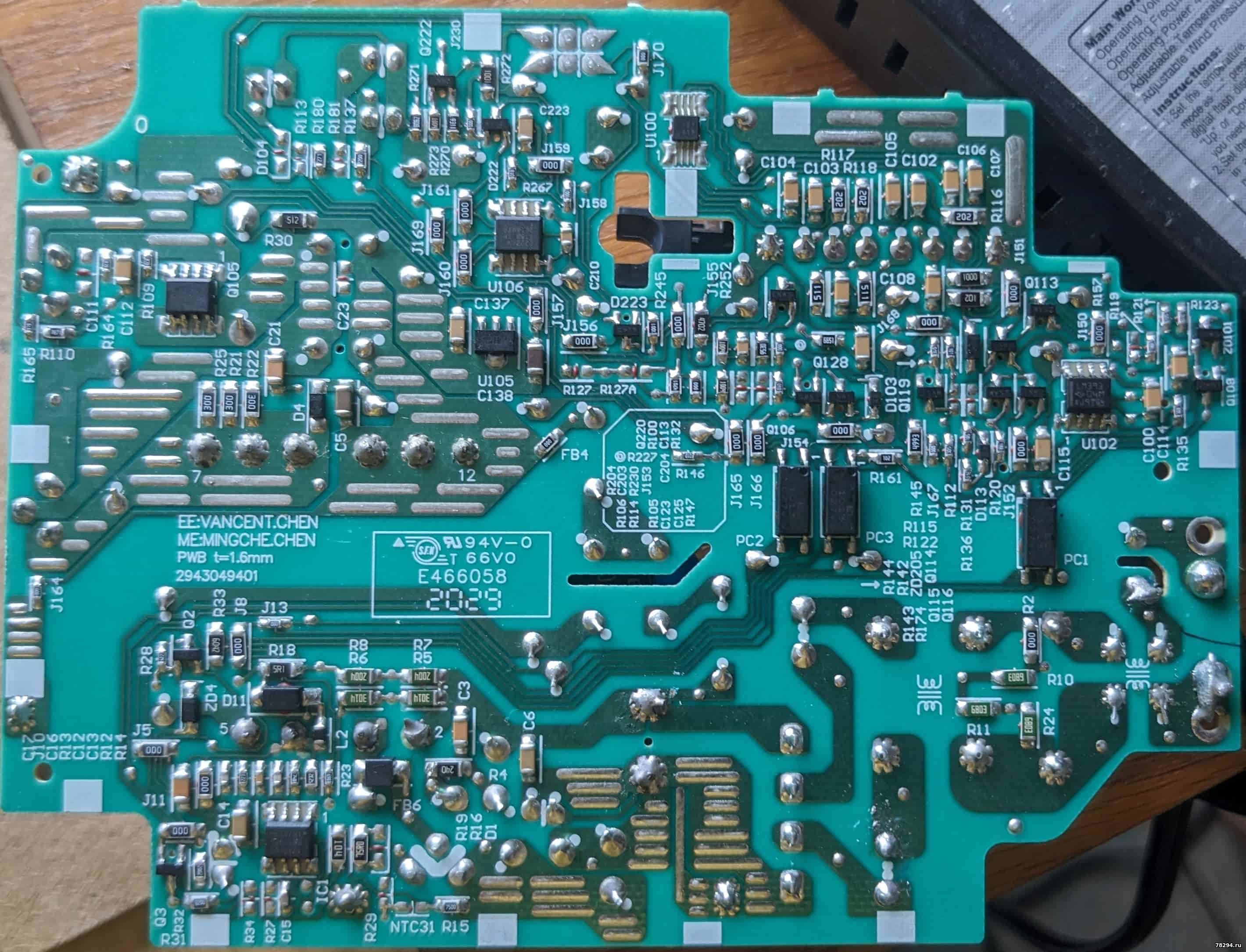

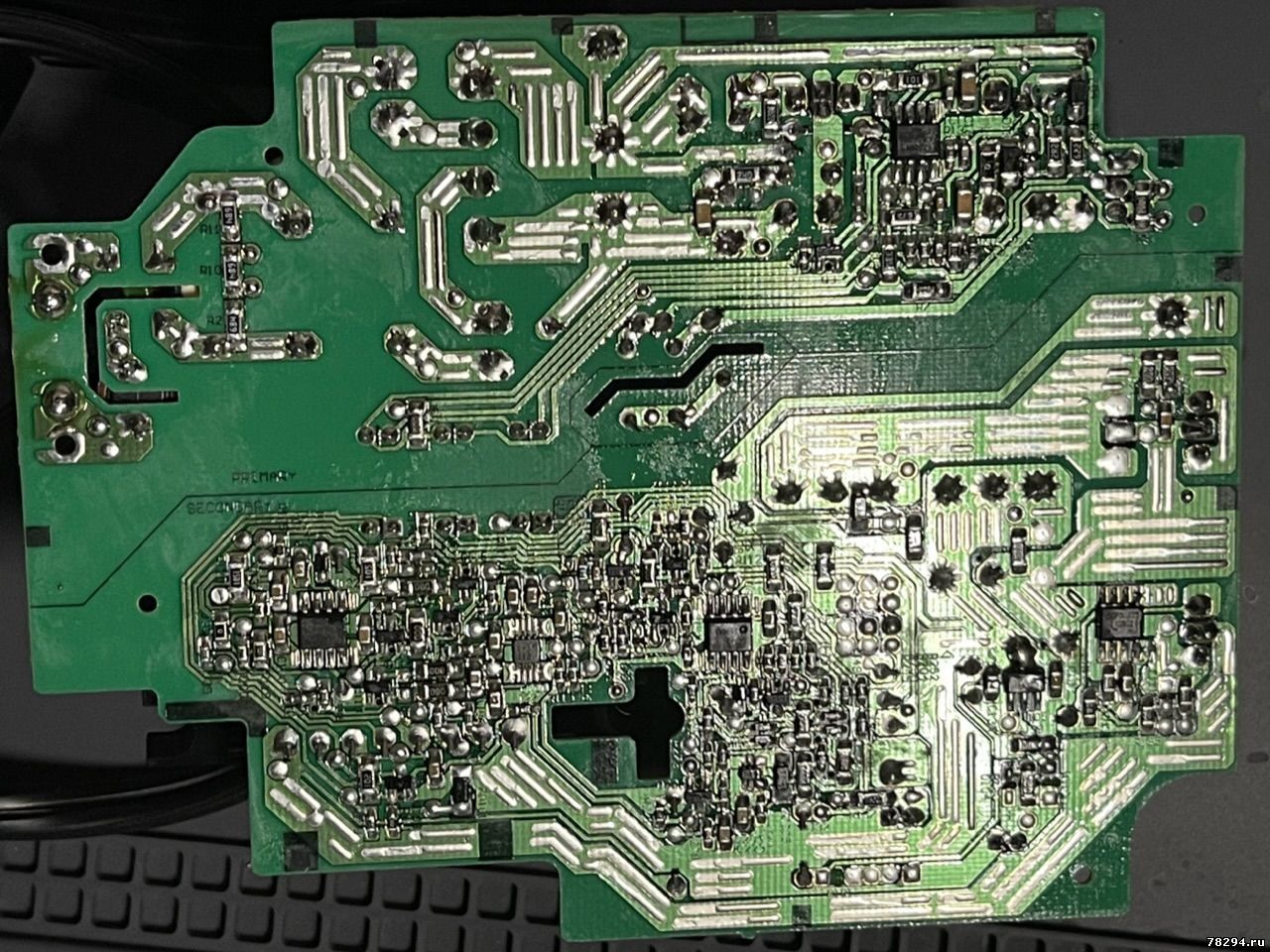

Здравствуйте, зарядное 21 год Made in Vietnam
|
|
|
|
|
|
rtnvnvrt
|
Дата: Суббота, 14.01.2023, 22:04 | Сообщение # 186
|
|
|

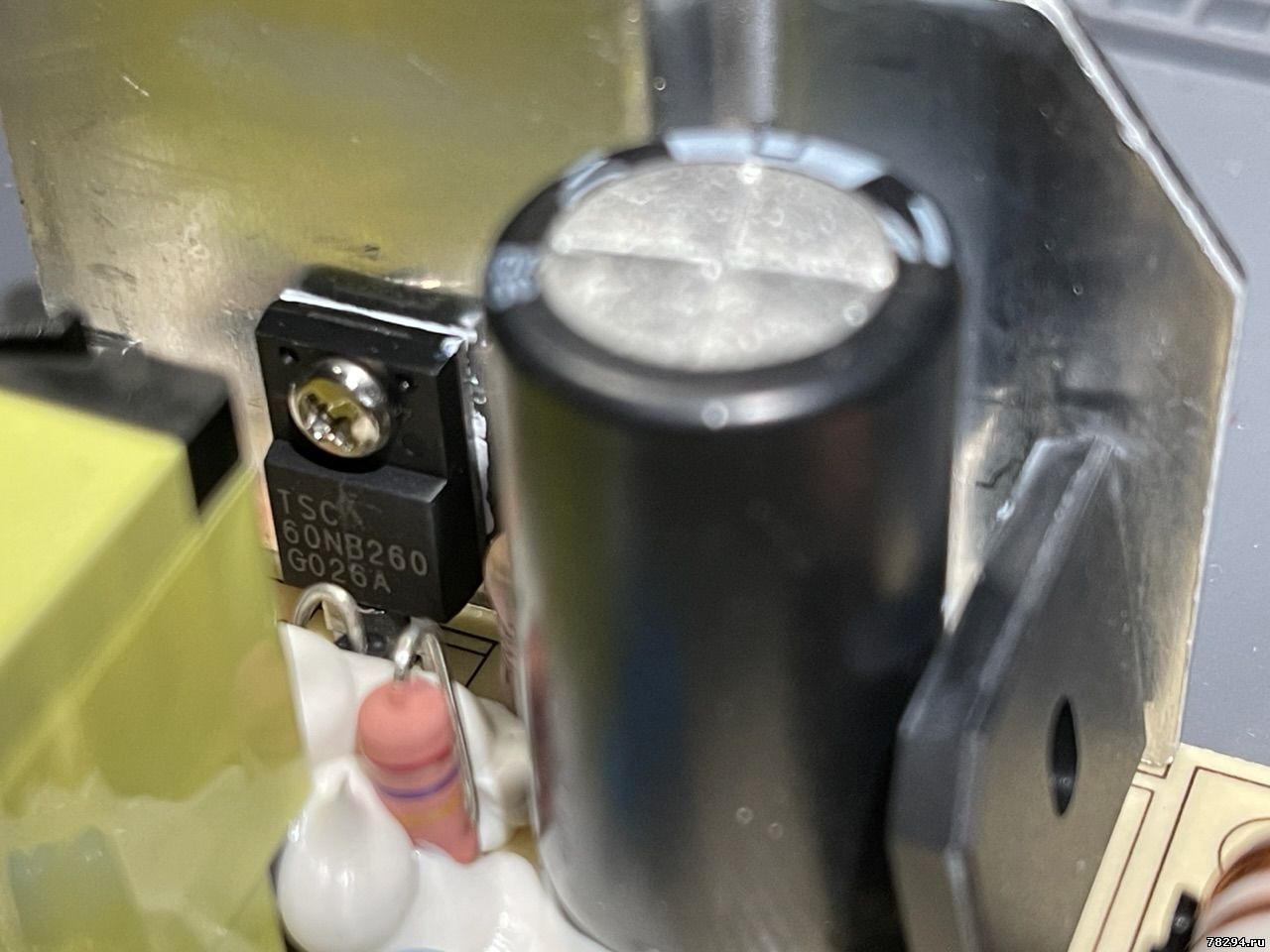

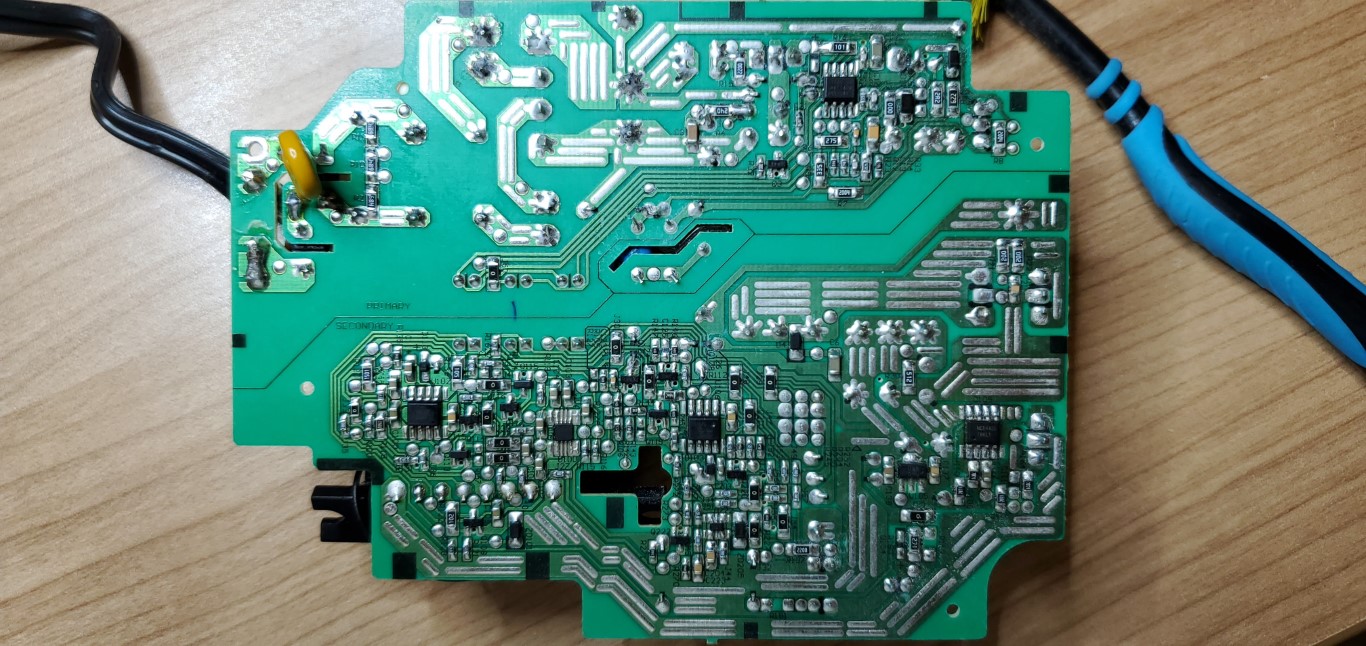

Ещё фото 21 год, Вьетнам
|
|
|
|
|
|
rtnvnvrt
|
Дата: Воскресенье, 15.01.2023, 16:11 | Сообщение # 187
|
|
|
Подскажите пожалуйста надо ли менять транзистор? Или родного достаточно будет?
|
|
|
|
|
|
ulyshev1983
|
Дата: Вторник, 17.01.2023, 20:24 | Сообщение # 188
|
|
|
Подскажите где переделать зарядное в Питере
|
|
|
|
|
|
Anat78
|
Дата: Среда, 18.01.2023, 05:58 | Сообщение # 189
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
rtnvnvrt - менять на 800 вольтовый, все описано в 1 сообщении этой темы
ulyshev1983 - есть только в Серове
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
wadimsuch
|
Дата: Воскресенье, 19.03.2023, 22:00 | Сообщение # 190
|
|
|

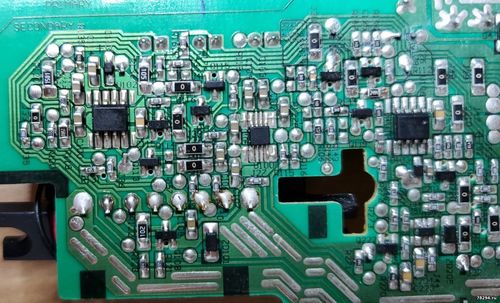

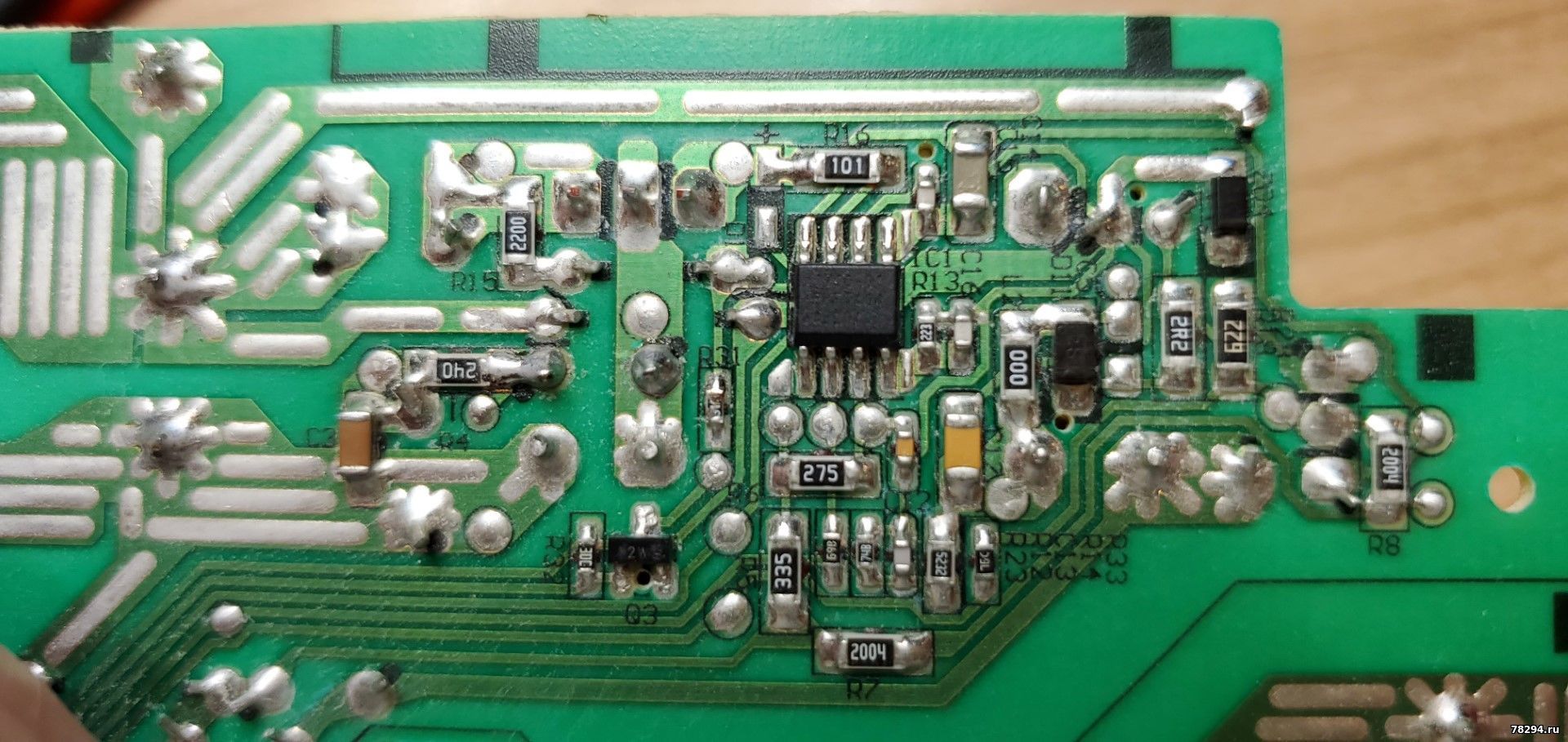

Ребята привет! Есть зарядное DCB115 еврода на 230v. Версия платы: PCB19100 rev0.8. Не могу найти маркировку шим, выгорел так , что не читается, видны только первые две буквы OB…, видел тут ребята скидывали фотки платы, но там видно тоже только первые две буквы, если есть у кого информация, буду признателен)
|
|
|
|
|
|
Anat78
|
Дата: Среда, 03.05.2023, 07:36 | Сообщение # 191
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
2020 02-UE china
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sergei311280
|
Дата: Четверг, 18.05.2023, 01:10 | Сообщение # 192
|
|
|
Привет! DeWALT DCB115 умеет ли балансировать батарею после зарядки заметил некоторый перекос на банках
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.05.2023, 06:01 | Сообщение # 193
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Нет не балансирует батарею зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Masterok
|
Дата: Четверг, 22.06.2023, 22:18 | Сообщение # 195
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
У меня зарядка 2022 года, Китай.
Заменил транзистор на 15N80. Также заменил конденсатор сетевой, поставил варистор и термистор.
Зарядка поработала часика три и транзистор здох.
Есть ли смысл перекомутировать обмотки?
Подскажите пожалуйста, что посмотреть если теперь и новый транзистор в холостом режиме тихонько сгорел сразу по включении.
Сообщение отредактировал Masterok - Четверг, 22.06.2023, 22:43 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 22.06.2023, 22:21 | Сообщение # 196
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Конечно надо, у вас же транзистор от перегрева умер просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Четверг, 22.06.2023, 23:23 | Сообщение # 197
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Спасибо за ответ.
До доработки транса, второй транзистор сгорел в холостую. Без акб. Боюсь чтоб третий не здох. Дорогие немного.
Теперь обмотки закомутировал как выше советовали.
Может что ещё проверить нужно?
Сообщение отредактировал Masterok - Четверг, 22.06.2023, 23:24 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 23.06.2023, 00:05 | Сообщение # 198
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Перегрев не от тока заряда а от тока насыщения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Воскресенье, 25.06.2023, 14:29 | Сообщение # 199
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Померял резисторы. R16 в обрыве. Транзистор скорее всего дох из за этого.
Шимка скорее всего тоже вышла из строя.
Подскажите пожалуйста, есть ли возможность проверить шимку без замены?Добавлено (27.06.2023, 19:59)
---------------------------------------------
Вобщем, методом научного тыка починил зарядку. Заменил R17 и шимку (1710-01). Резистор не згорел, но вместо 0.41Ом стал 2.2Ом.
До этого заменил транзистор 15N80K5 и резистор R16 на 47Ом. Также была проведена доработка. Установлены варистор 14D431K и термистор 10D11, заменён конденсатор на 120мкФ х 400В и перекомутированы обмотки трансформатора.
Пока работает, вроде сильно не греется.
Сообщение отредактировал Masterok - Воскресенье, 25.06.2023, 17:46 |
|
|
|
|
|
ivvi30
|
Дата: Среда, 02.08.2023, 12:49 | Сообщение # 200
|
|
|

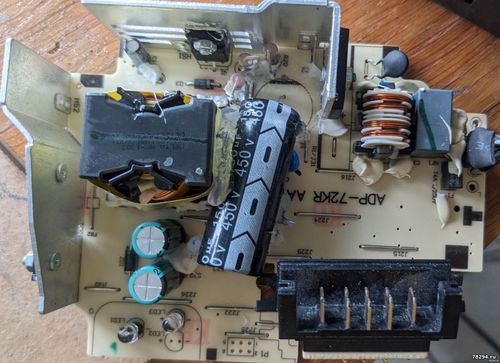

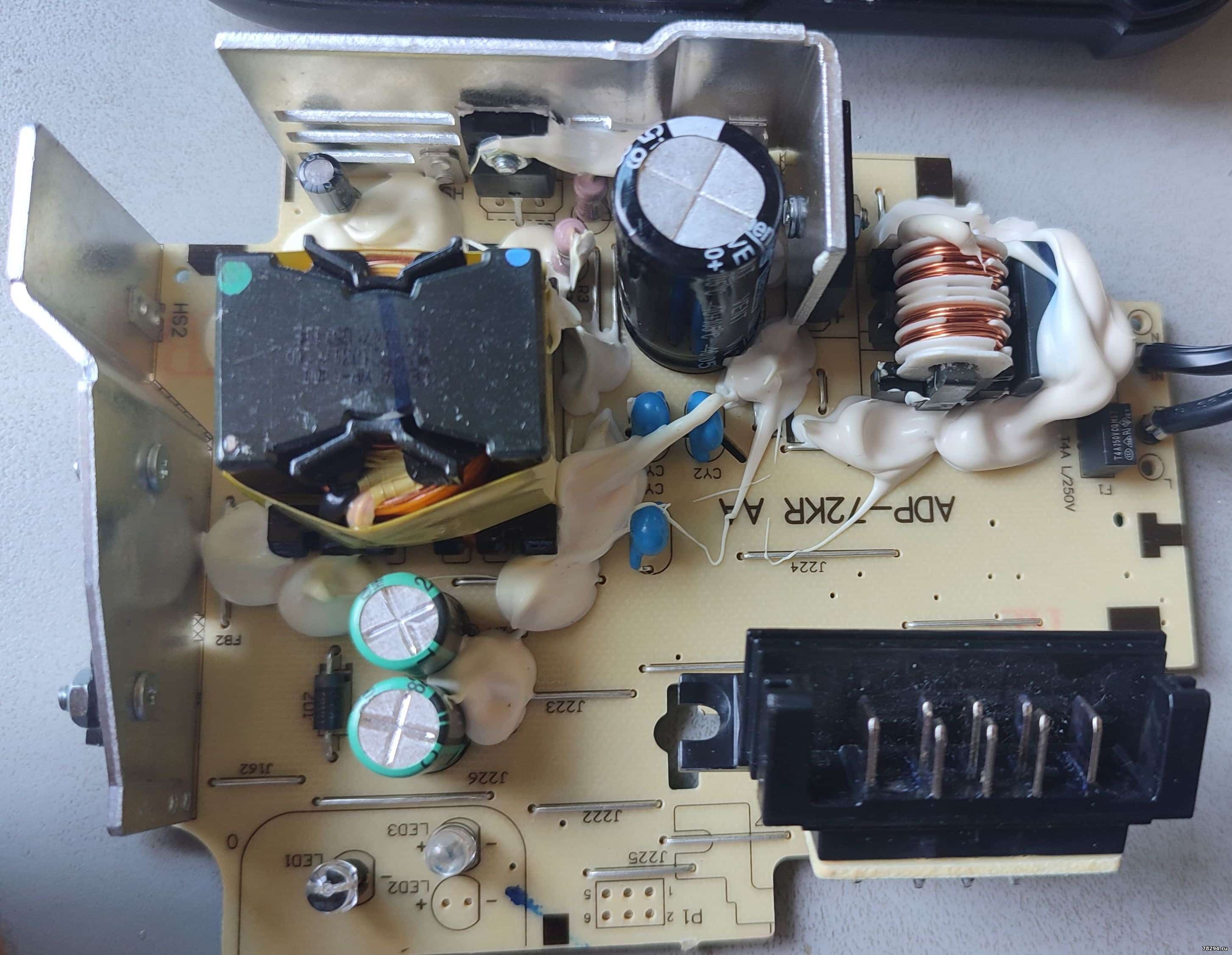

Переделал 115 Таиланд 202032DB ADP-72KR AA, заменил кондёр 450v150mF, поставил варистор и термистор, перекомутировал транс. Зарядил может 5 раз 4-6ah батарей и перестала заряжать зарядка, моргание идёт а заряжать не заряжается. С виду есть как по мне есть тёмные SMD кондёры С5, С138(не пробиты). Какие там номиналы?
Сообщение отредактировал ivvi30 - Среда, 02.08.2023, 13:05 |
|
|
|
|
|
vladpilyukevich
|
Дата: Среда, 16.08.2023, 07:41 | Сообщение # 201
|
|
|
Цитата Anat78 (  ) Если хотите чтобы вентилятор работал только когда зарядное заряжает, то необходимо подключить вентилятор сюда:[Оставьте еще 50 сообщение(й), чтобы увидеть скрытый текстКак
Доброго времени суток,

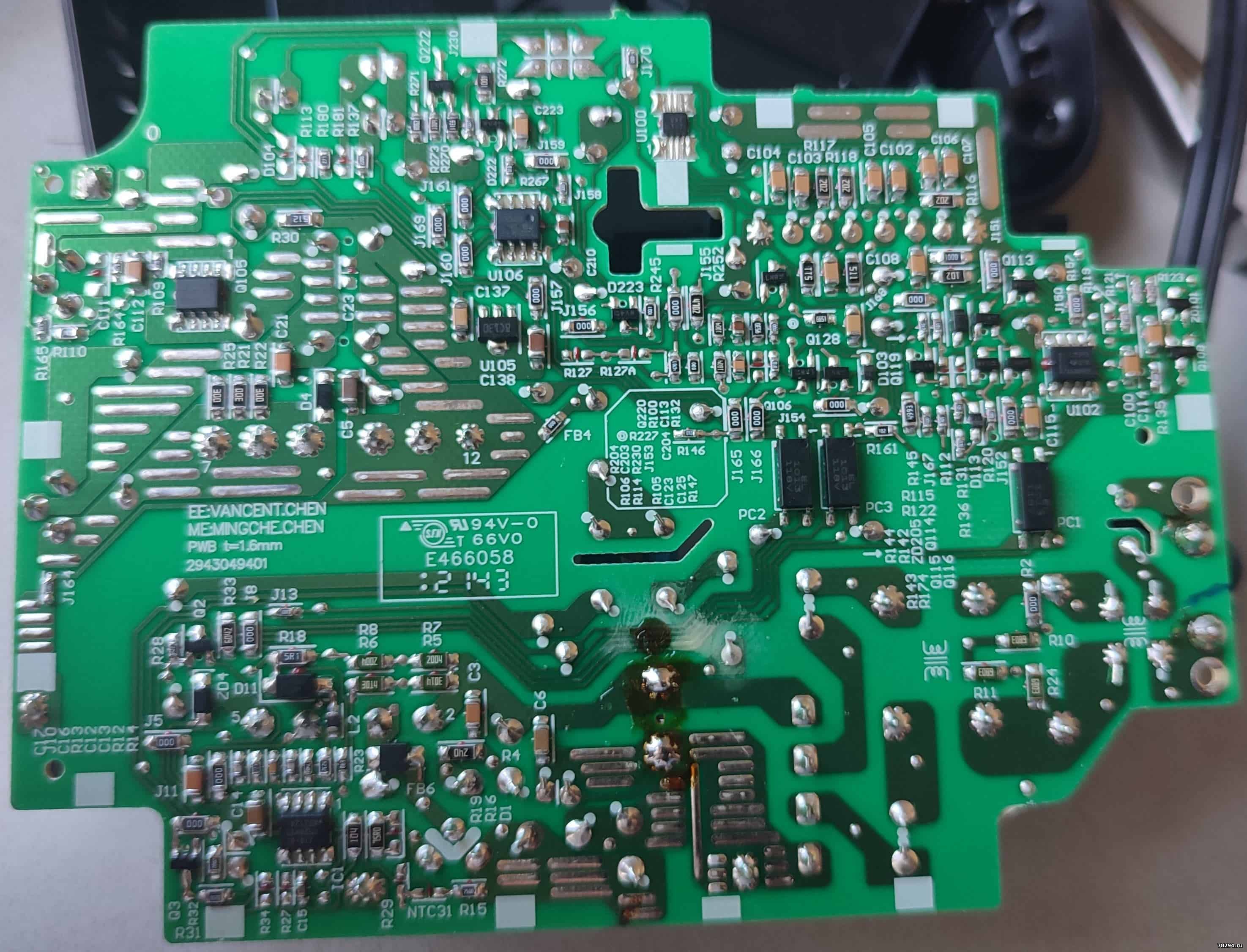

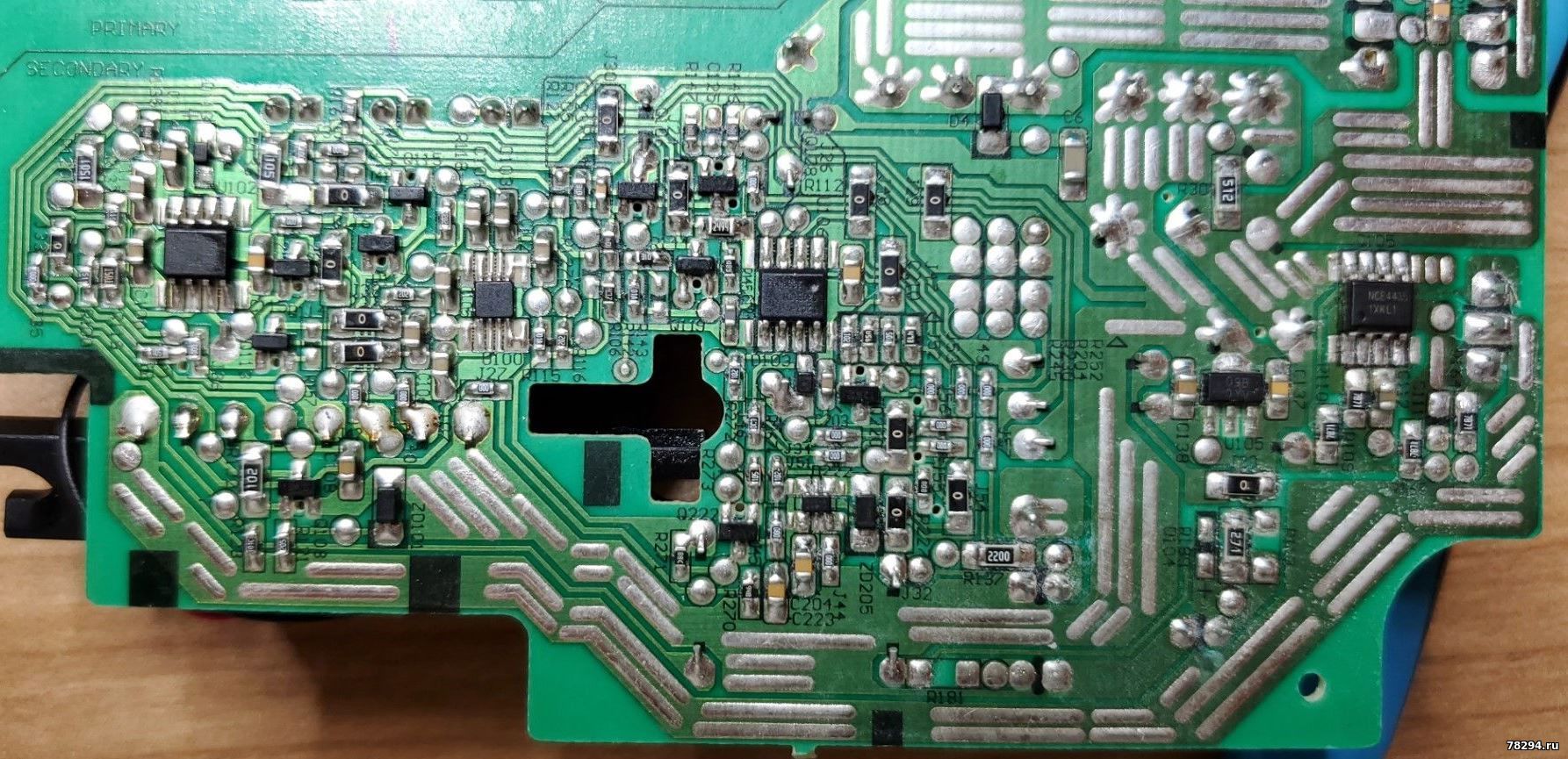

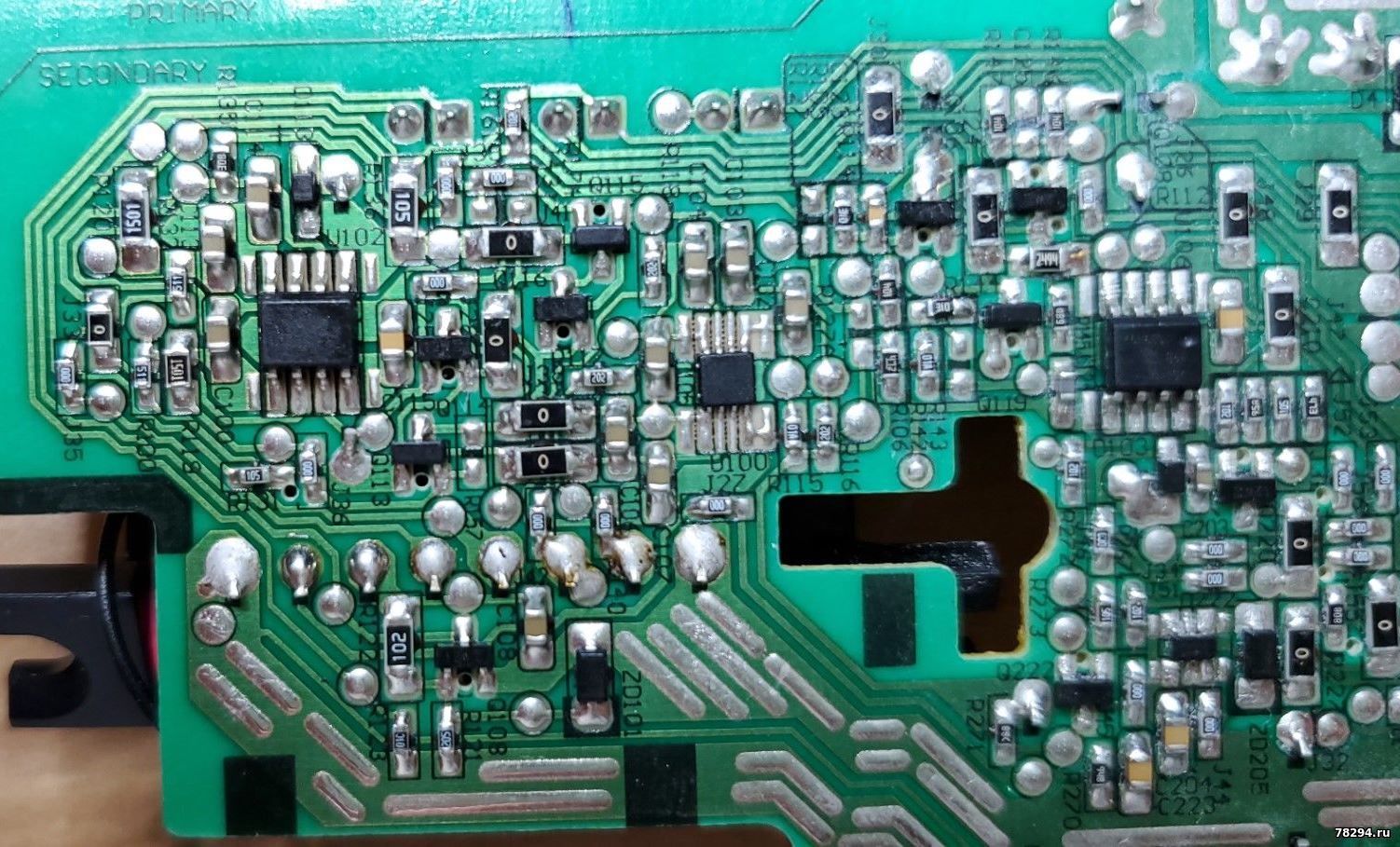

Зарядка 115, 2020, китай 110В, поменяны коденсатор, утановлены варистор, терморезистор и куллер
Подскажите пожалуйста куда копать, при подключении батареи начинает мигать красный диод как будто заряжается, но от сети зарядка отключена
При включении в сеть начинает заряжать (также при мигающем диоде и с той же частотой) и по достижении 20.5В примерно заряд аккумулятора завершается и диод горит постоянно показывая что заряд окончен
Заранее благодарен!
Забыл добавить что во время измерений с подключенной батареей случайно коротнул что то и вылетел р-канальный мосфит Q105 SGP3011S, после замены зарядка заработала, вот только не совсем правильно!
Подскажите что еще посмотреть
Фото и маркировку аналога скину завтра, нет под рукой
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.08.2023, 01:02 | Сообщение # 202
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
еще раз проверить q105 и q130
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vladpilyukevich
|
Дата: Воскресенье, 20.08.2023, 04:14 | Сообщение # 203
|
|
|
Спасибо!
Проверил, вроде все нормально с ними, пришлось опять выпаивать, на месте не звонились
Q105 SGP3011S поменял на nce4435, по даташиту вроде такой же
|
|
|
|
|
|
vladpilyukevich
|
Дата: Воскресенье, 20.08.2023, 04:33 | Сообщение # 204
|
|
|

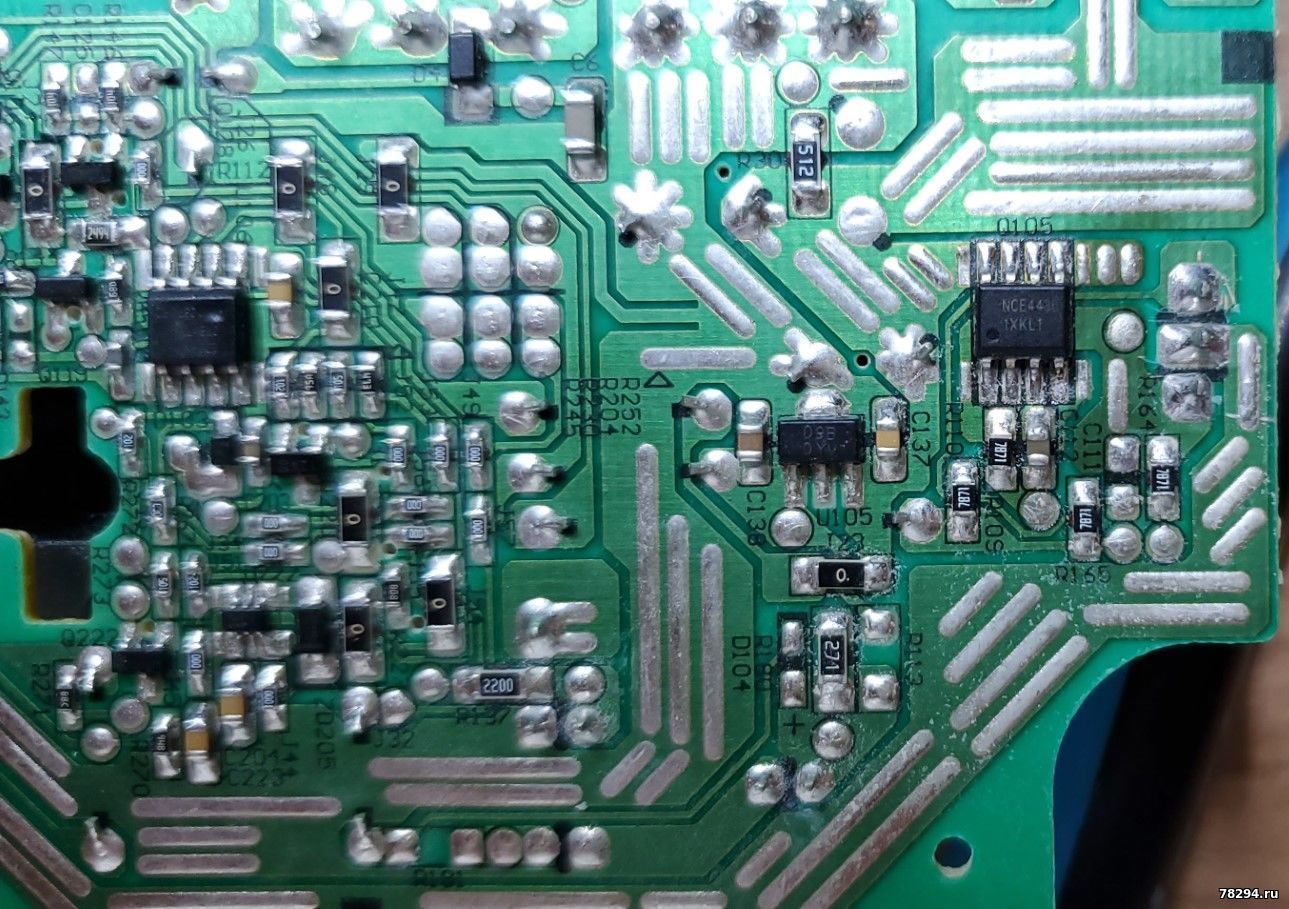

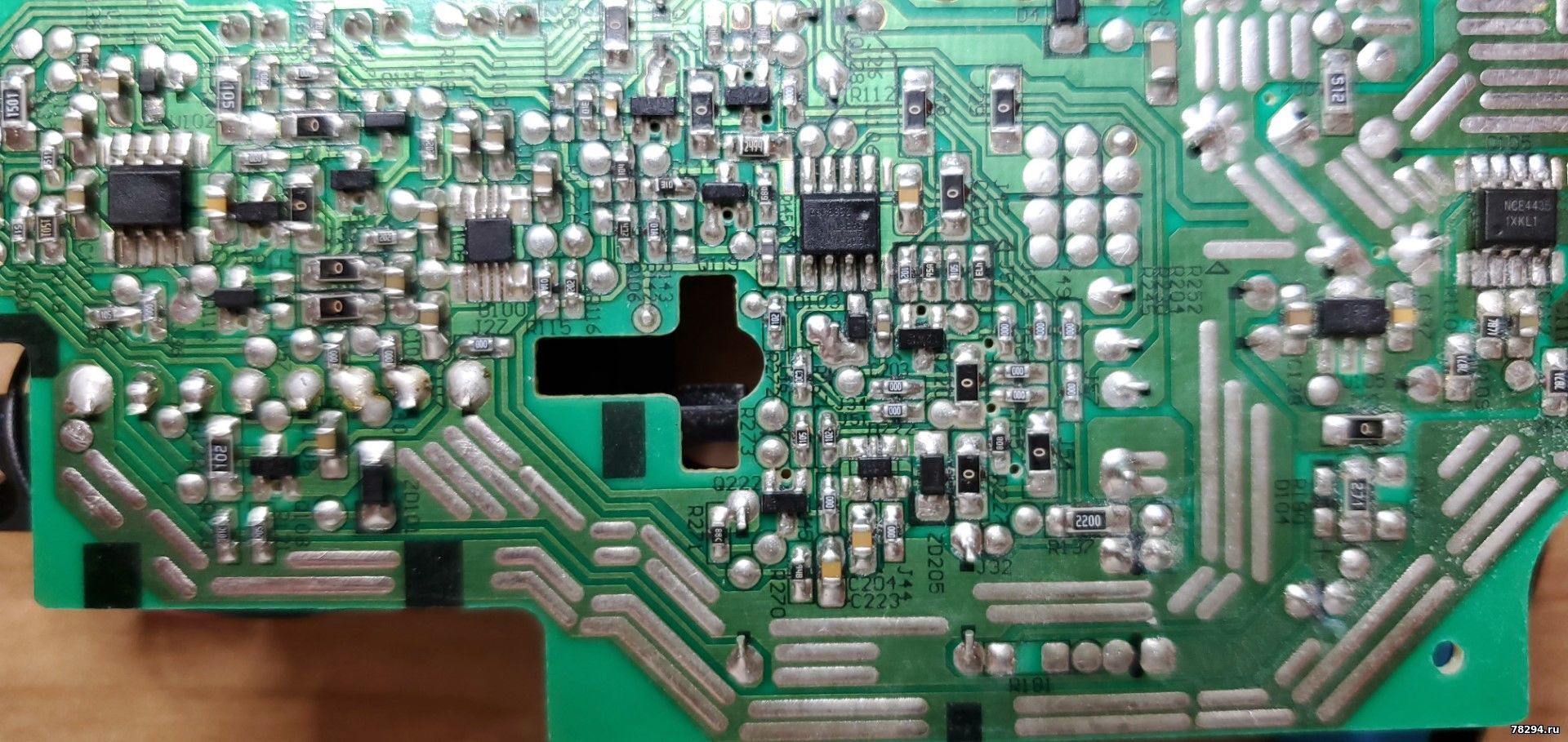

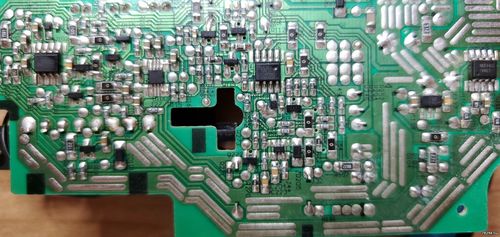

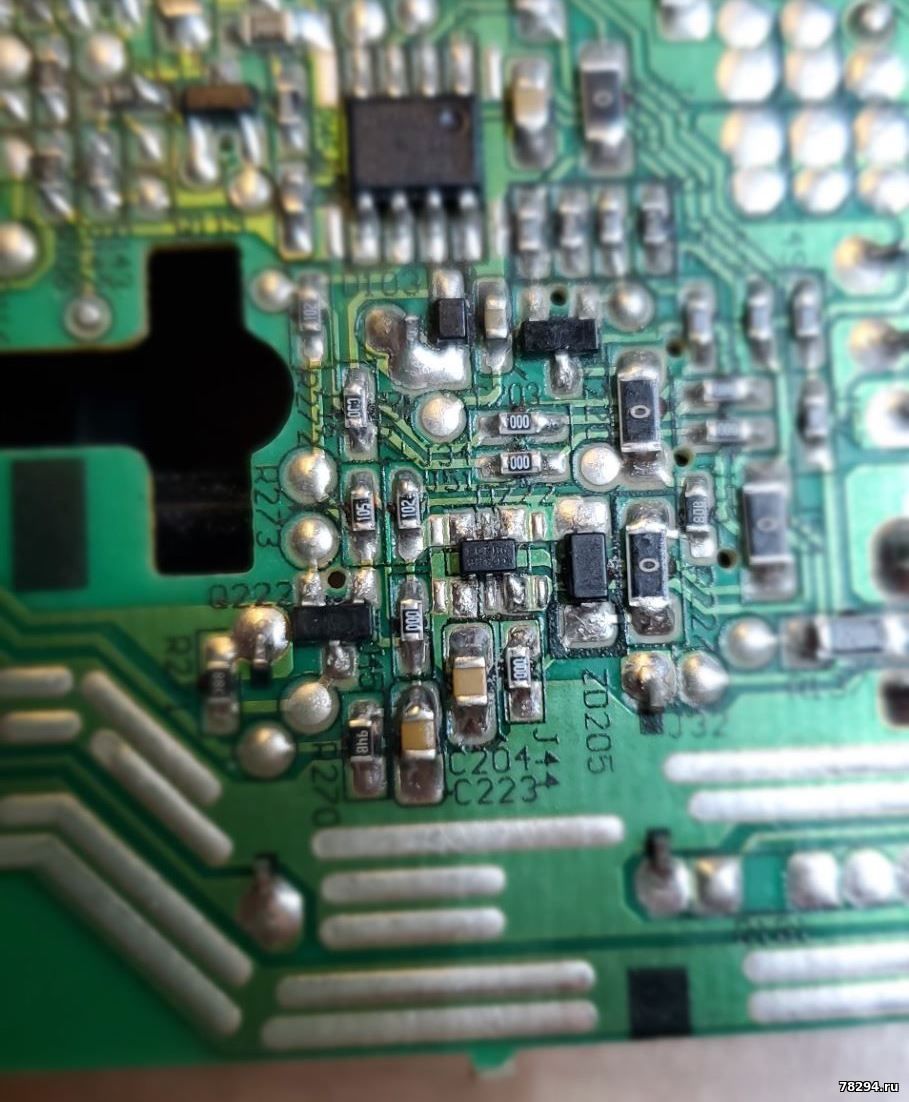

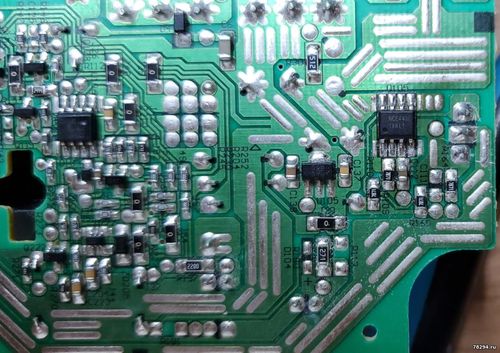

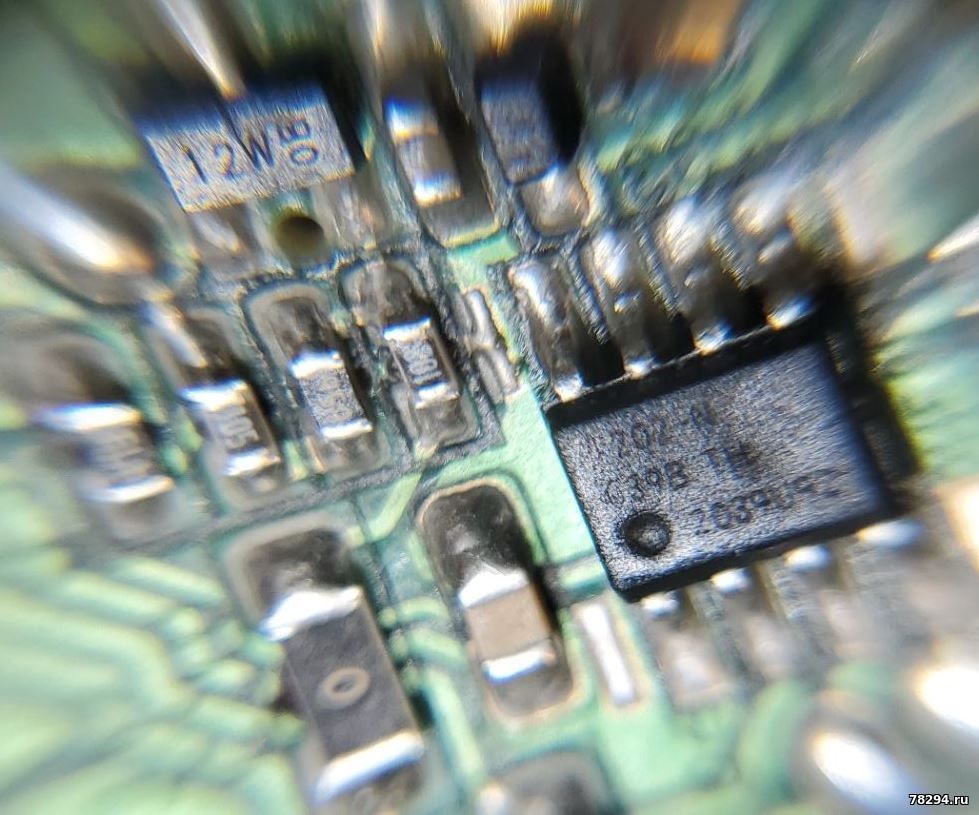

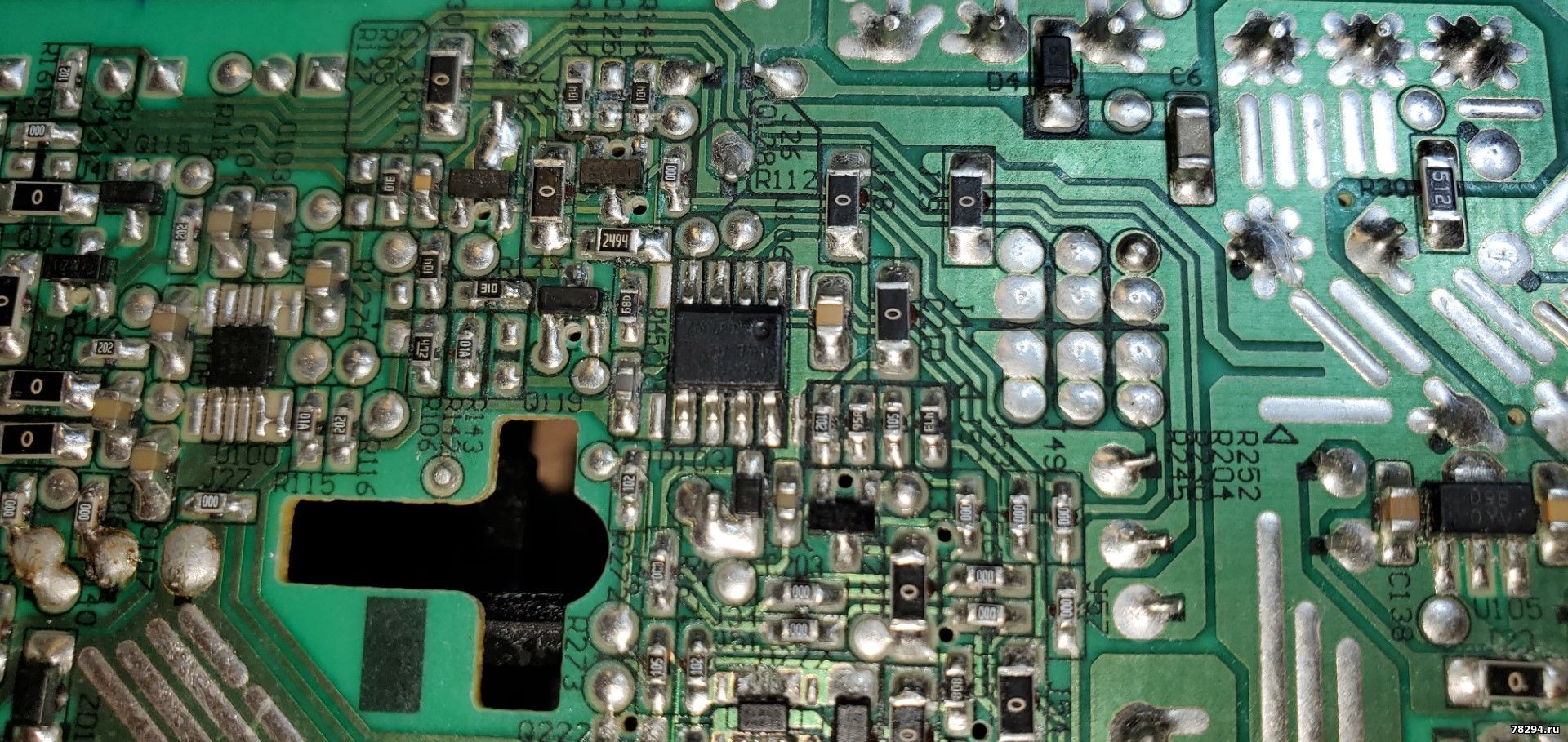

импульс на красный диод идет с этой микросхемы, не могу найти даташит на нее, минус на диод идет на прямую от батареи
|
|
|
|
|
|
vladpilyukevich
|
Дата: Воскресенье, 20.08.2023, 04:41 | Сообщение # 205
|
|
|

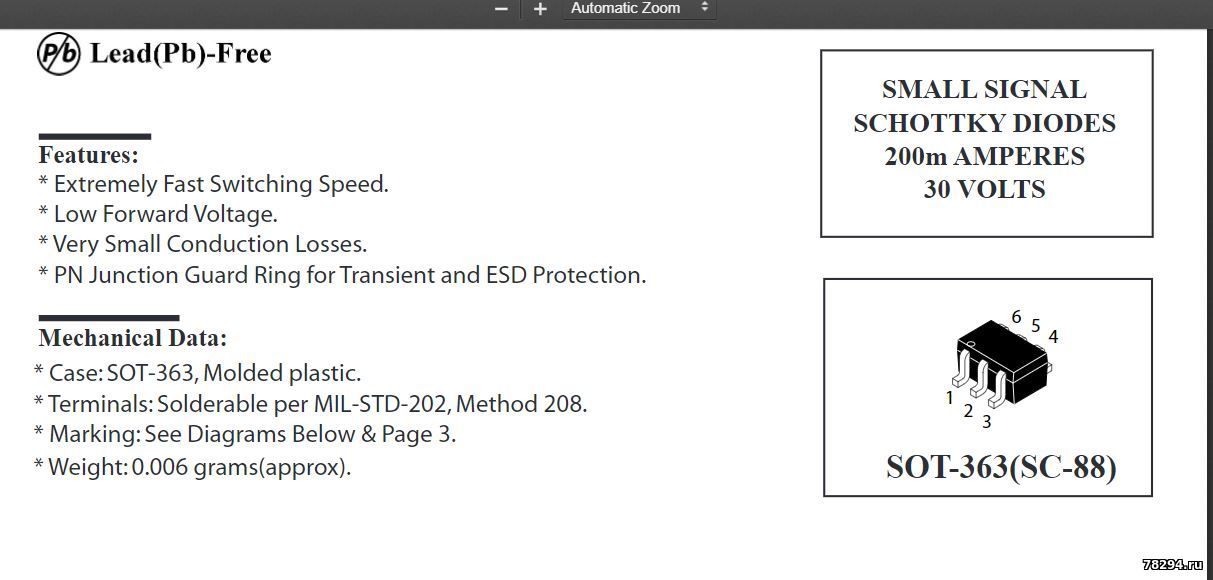

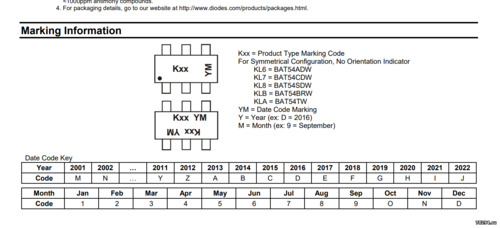

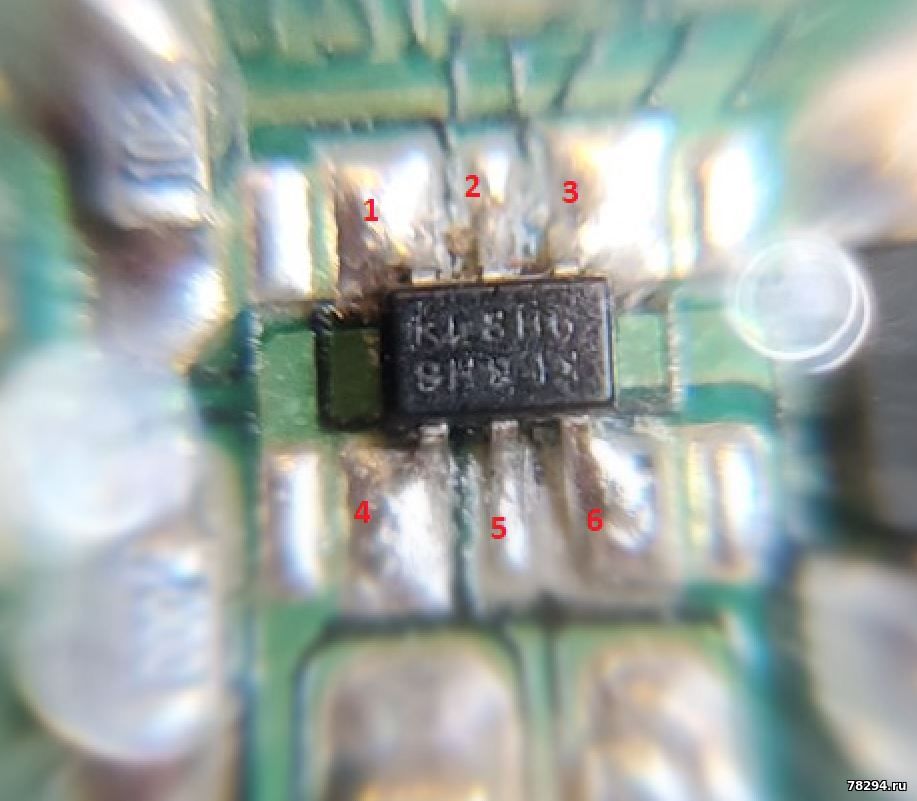

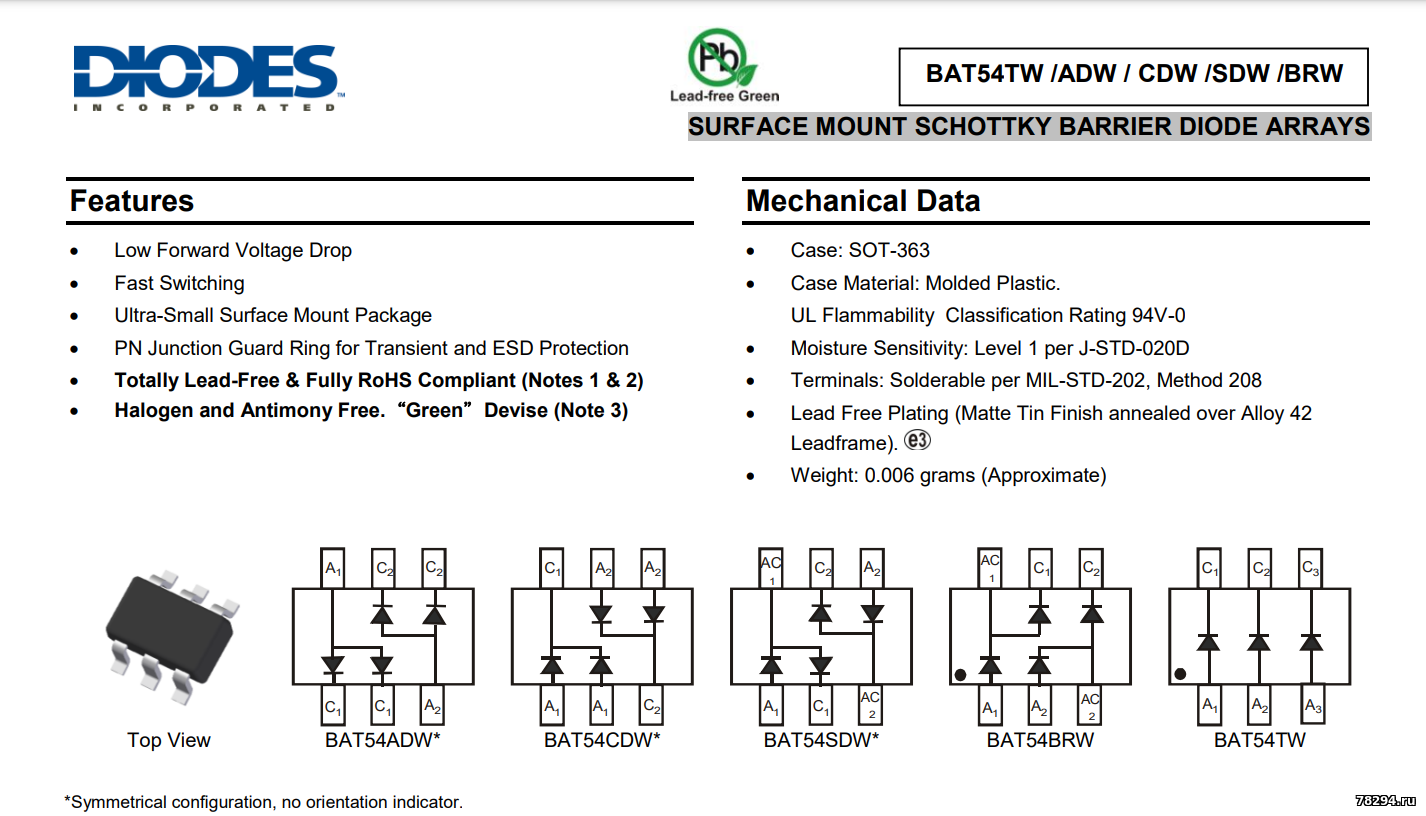

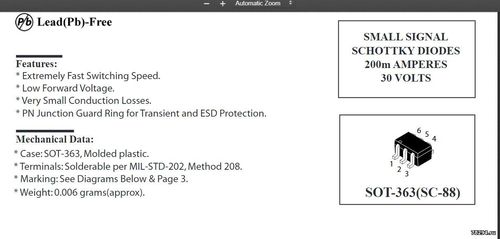

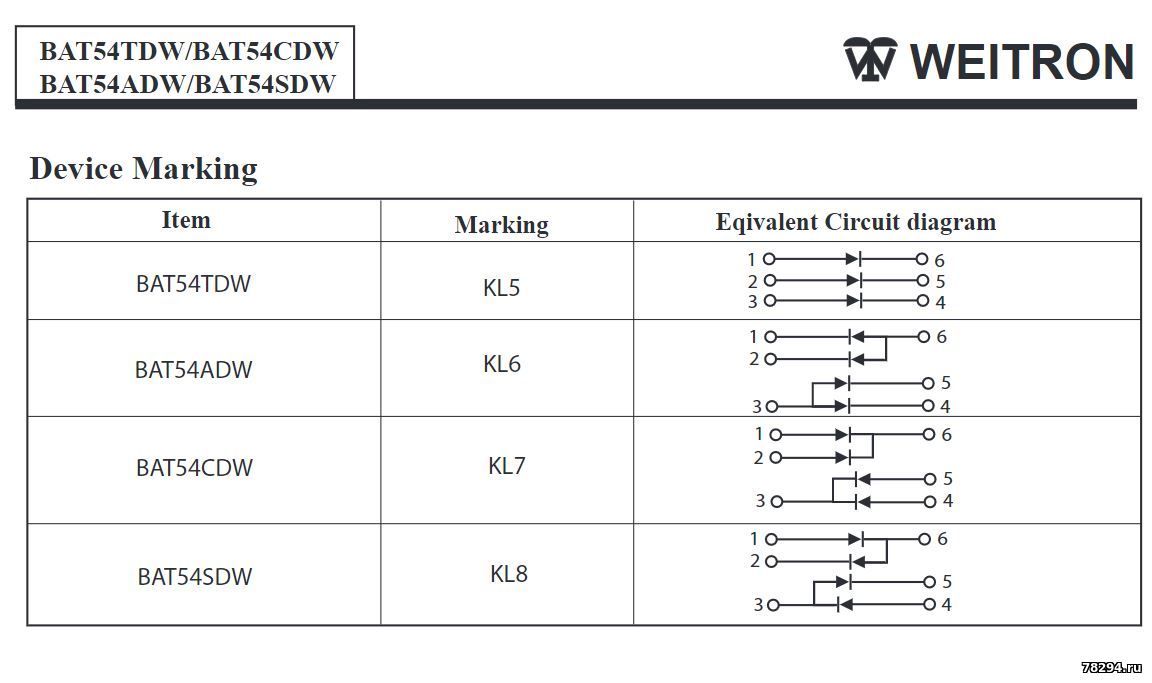

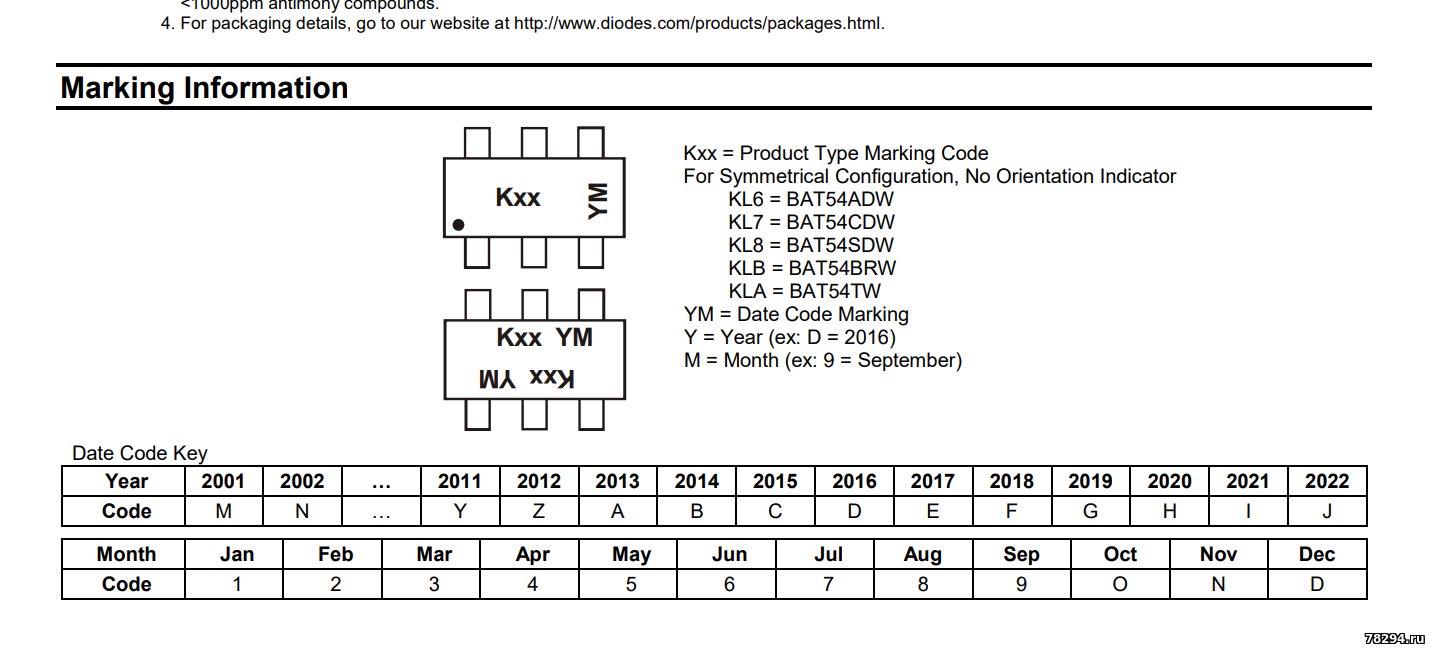

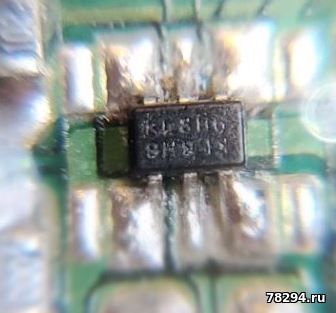

Еще смущает деталь ниже, не могу понять что это
Маркировка на ней KL8H6
|
|
|
|
|
|
|
Акилла
|
Дата: Пятница, 25.08.2023, 11:03 | Сообщение # 207
|
|
|
ADP-72KR AA

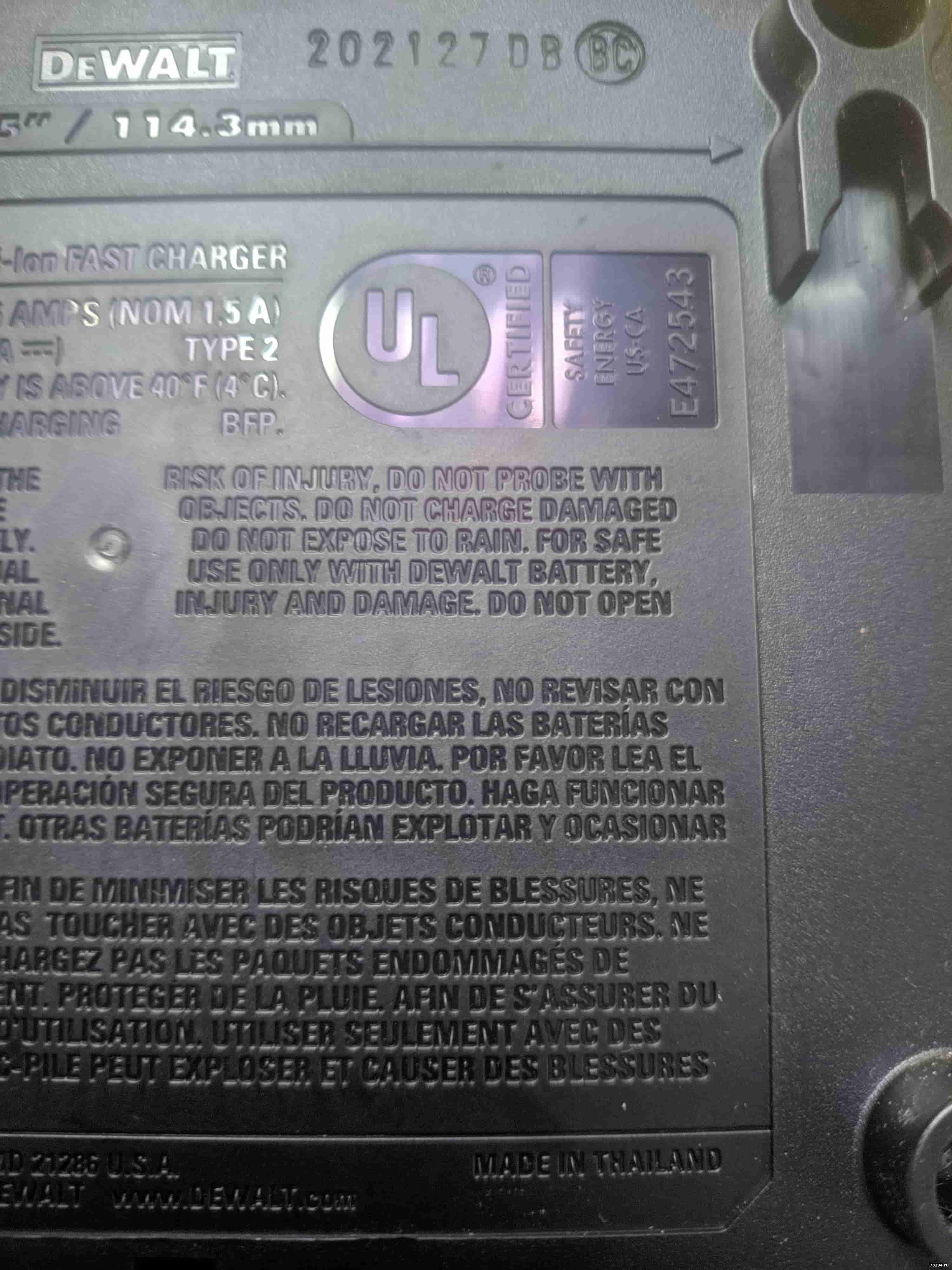

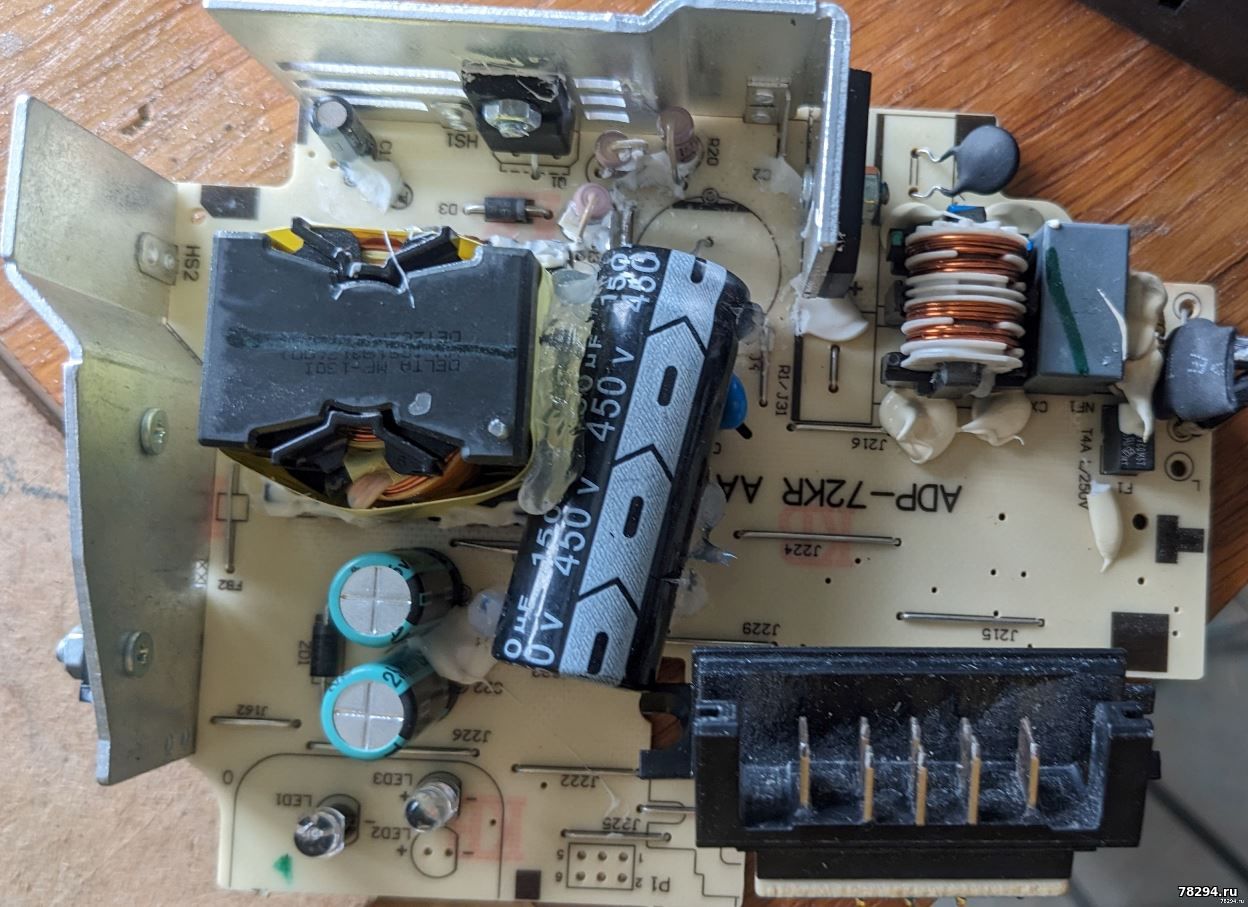

202150DB Тайланд, принесли после переделки(поменяли только конденсатор), не реагирует на включение в сеть и установку акб, если оставить аккумулятор в зарядке и вытащить из розетки, спустя секунду начинает моргать как при нормальной работе пару раз и затухает.
Подскажите, пожалуйста, что нужно переделать для полноценной работы?
Спасибо!
Сообщение отредактировал Акилла - Пятница, 25.08.2023, 11:06 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 25.08.2023, 11:24 | Сообщение # 208
|
Администраторы
Anat78
Майор
- Сообщений:6392
- Репутация:50±
|
Да для тайландов писал уже выше или перемотка трансформатора и переделка шим или адаптер 220-110в на 200ватт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Акилла
|
Дата: Пятница, 25.08.2023, 16:32 | Сообщение # 209
|
|
|
Цитата Anat78 ( ) перемотка трансформатора и переделка шим

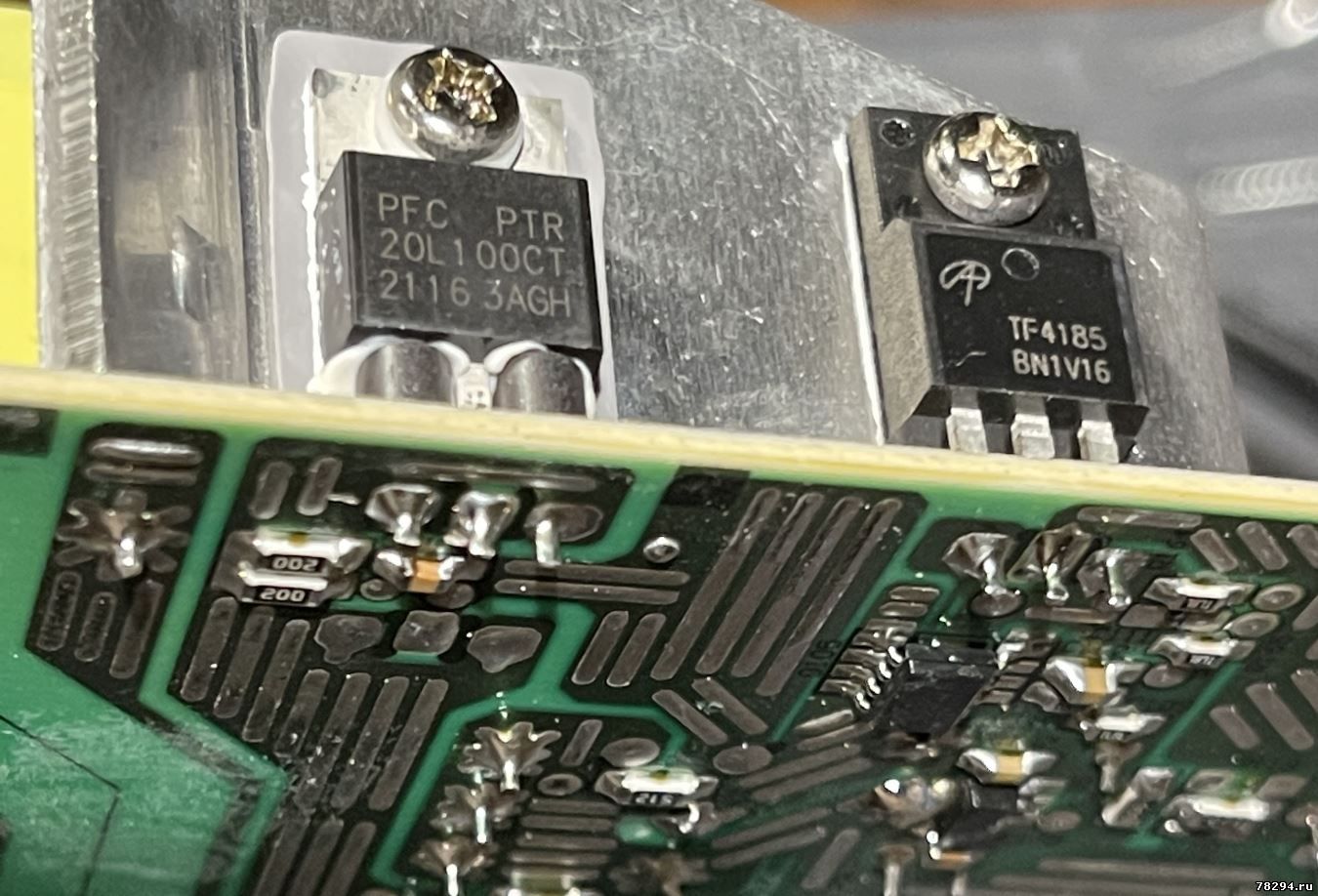

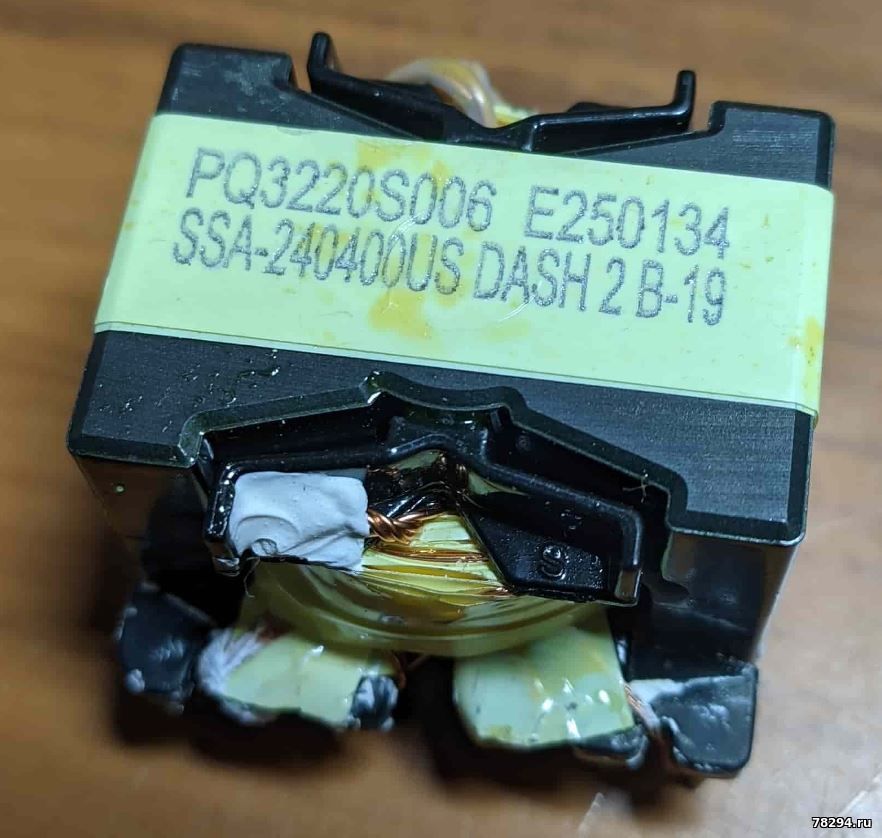

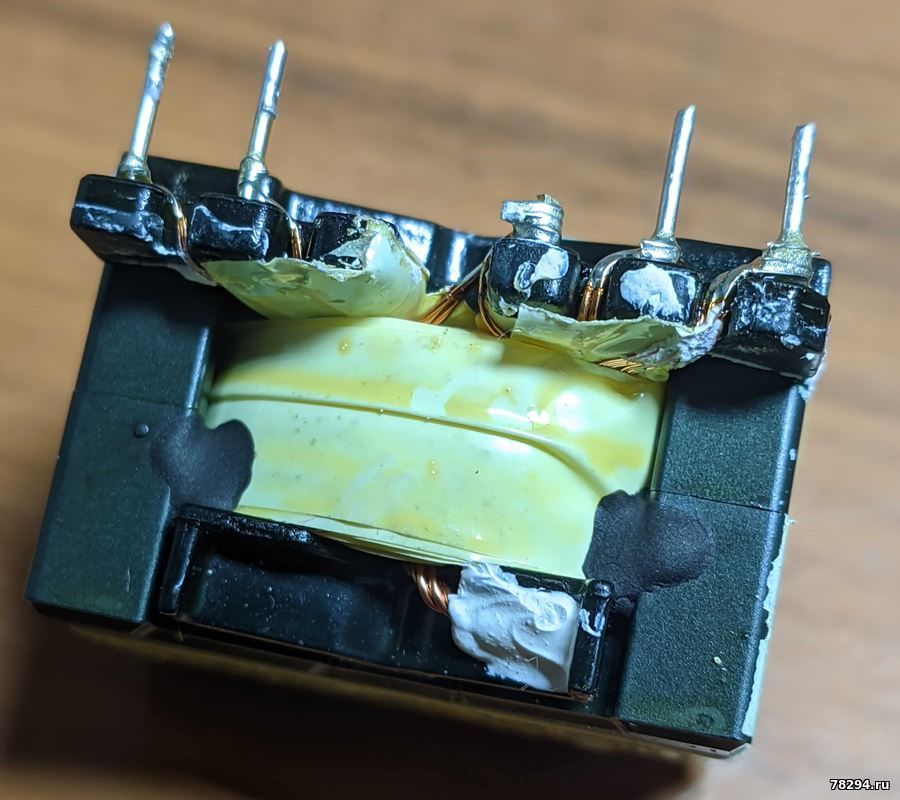

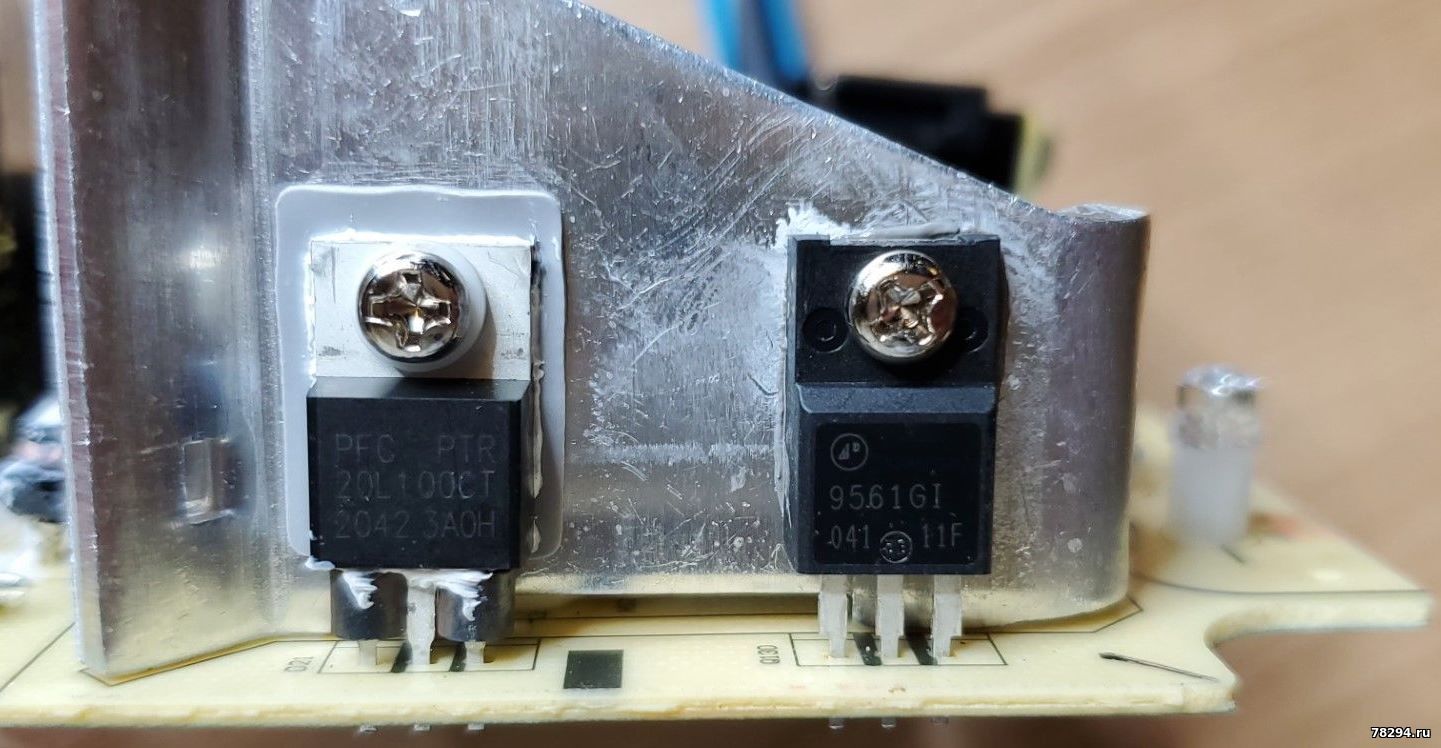

Домотать тем же сечением 40 мотков, поменять D12 диод шотки на HTR20L100CT, замена конденсатора, установка термистора и варистора?
Ничего не забыл, ничего лишнего не добавил?
Сообщение отредактировал Акилла - Пятница, 25.08.2023, 16:49 |
|
|
|
|
|
Masterok
|
Дата: Суббота, 26.08.2023, 00:03 | Сообщение # 210
|
Пользователи
Masterok
Рядовой
- Сообщений:56
- Репутация:1±
|
Цитата Акилла ( ) Домотать тем же сечением 40 мотков |
|
|
|
|
