Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
WladMir
|
Дата: Вторник, 08.02.2022, 19:31 | Сообщение # 151
|
|
|

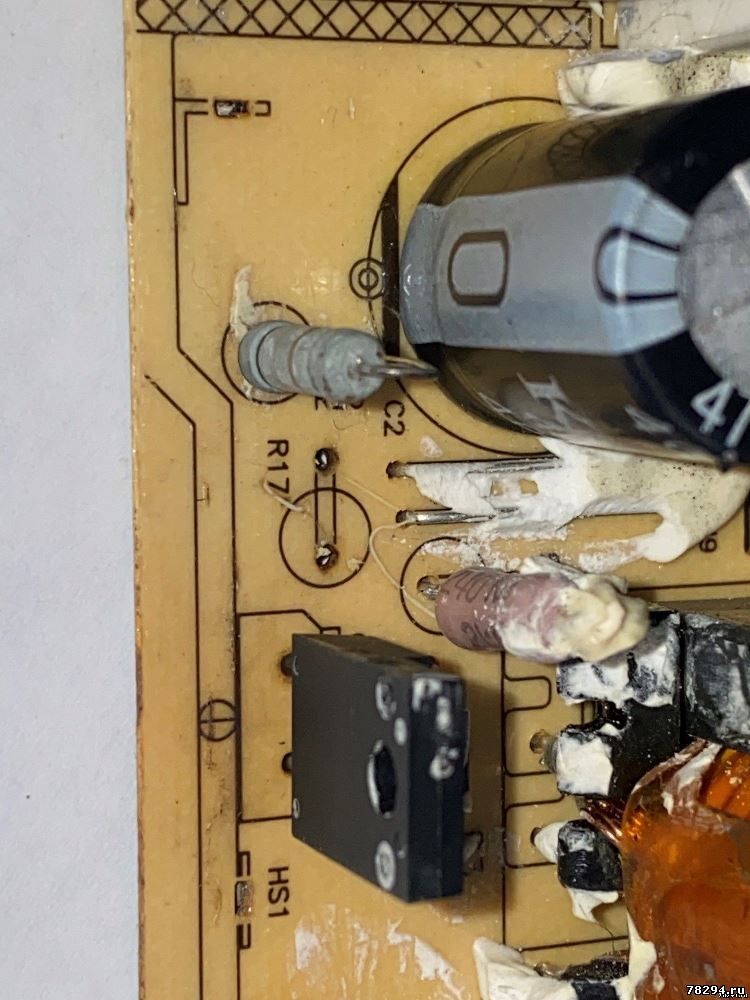

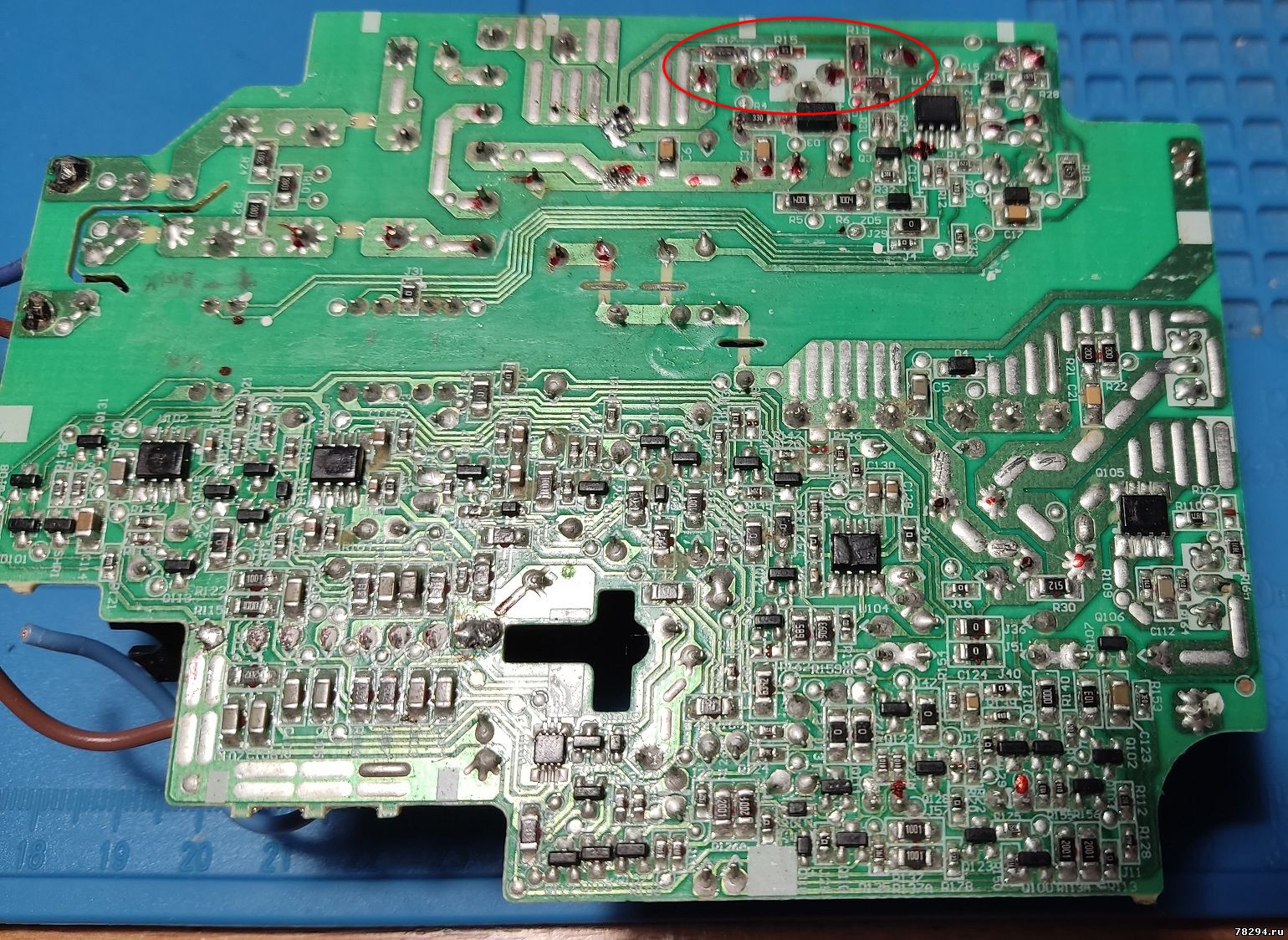

Здравствуйте. Прошу о помощи. Принесли зарядку DCB115, 220В (ADP-72ER). Отсутствует R17, моргает красный светодиод, как будто идет зарядка, но не заряжает. Нашел схему в нете, по схеме 0.47 Ом. Но схема с 110В. Может у кого есть такая плата или схема, что б узнать что там должно стоять. Спасибо.
|
|
|
|
|
|
gv853gv
|
Дата: Среда, 09.02.2022, 18:08 | Сообщение # 152
|
Пользователи
gv853gv
Рядовой
- Сообщений:72
- Репутация:3±
|
У меня 0.41 ом (но это переделанная американская версия)
Сообщение отредактировал gv853gv - Среда, 09.02.2022, 18:41 |
|
|
|
|
|
WladMir
|
Дата: Четверг, 10.02.2022, 19:00 | Сообщение # 153
|
|
|
Спасибо, gv858gv. И все таки, хотелось бы узнать какое сопротивление в 220В-ой версии.
Из datasheet на IW1710 получается, что R17 это токозадающий резистор, но вот какой ток должен быть в этой версии зарядного устройства?
Сообщение отредактировал WladMir - Четверг, 10.02.2022, 19:01 |
|
|
|
|
|
gv853gv
|
Дата: Четверг, 10.02.2022, 19:13 | Сообщение # 154
|
Пользователи
gv853gv
Рядовой
- Сообщений:72
- Репутация:3±
|
ставьте любой от 0.33 до 1 Ома - чем выше сопротивление тем меньше ток
В зарядках в которых не перематываю трансформатор я обычно меняю его на 0.68-0.82 Ома
|
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 13.02.2022, 19:41 | Сообщение # 155
|
Пользователи
gv853gv
Рядовой
- Сообщений:72
- Репутация:3±
|

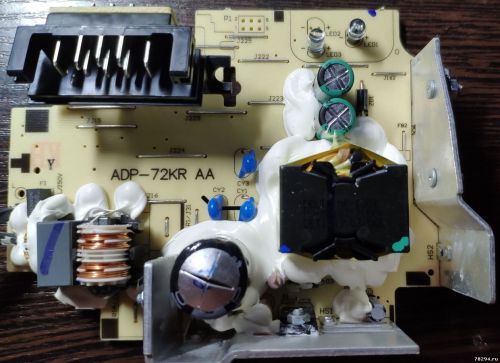

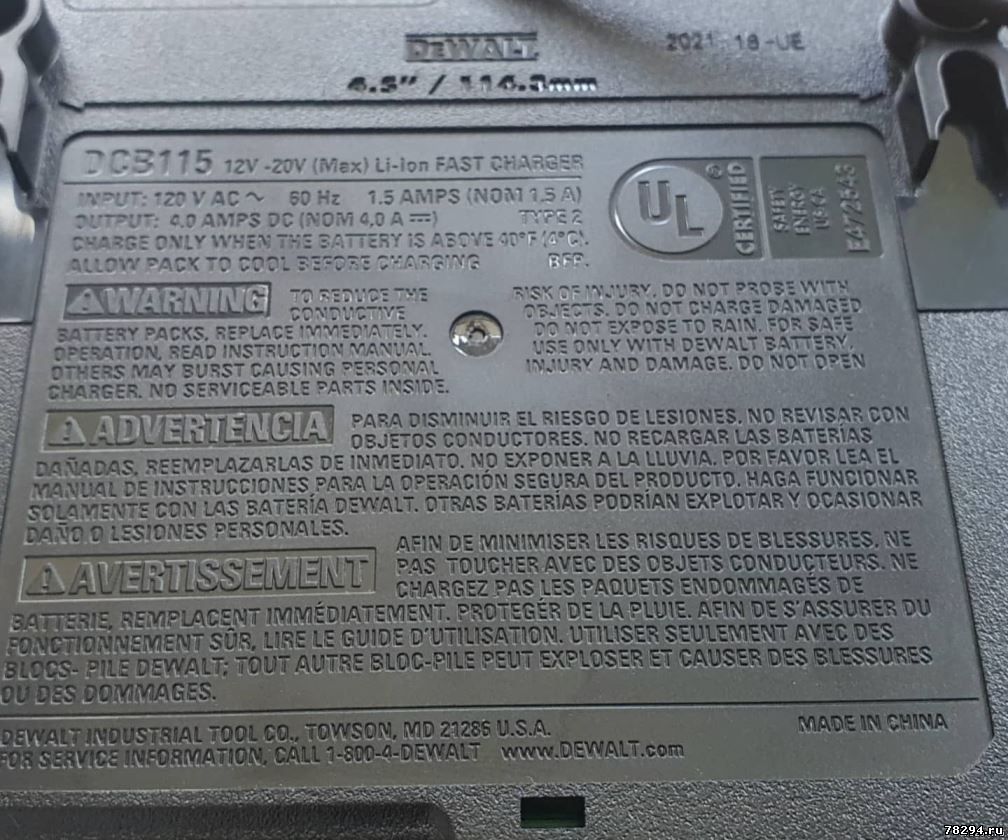

Цитата nn152mmm (  ) маркировка ADP-72KR AA

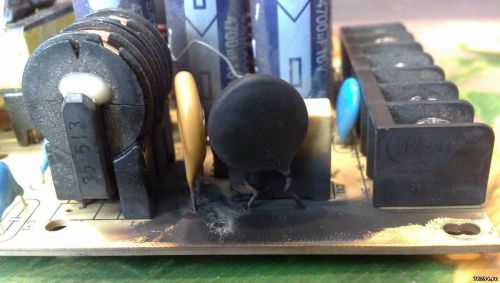

при "стандартной схеме" переделки (кондер, термистор, варистор) - работает только одна, у остальных 4-х не мигает светодиод и заряд не идет

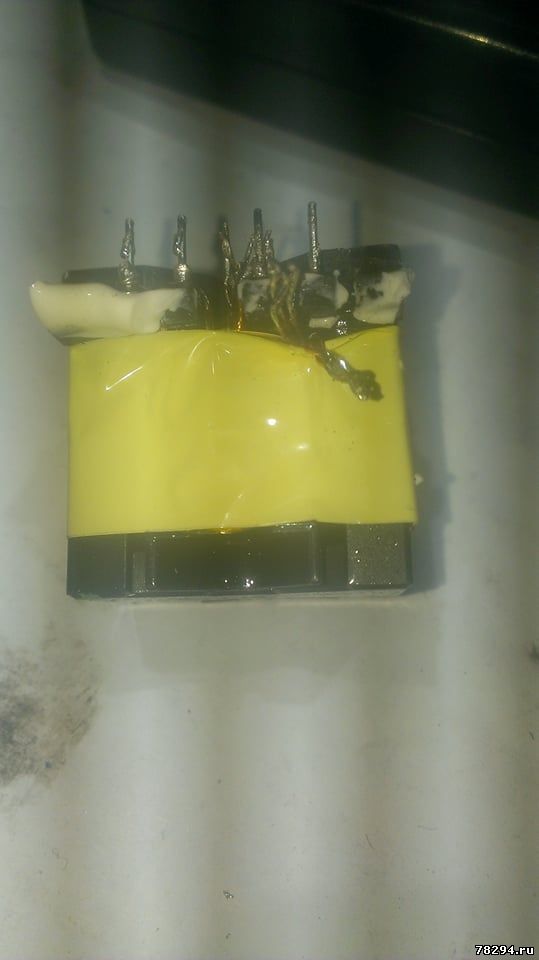

После такой "перемотки" - все работают
 Добавлено (13.02.2022, 19:45)
---------------------------------------------
Цитата WladMir ( ) Принесли зарядку DCB115, 220В (ADP-72ER). Отсутствует R17 |
|
|
|
|
|
toten1
|
Дата: Воскресенье, 20.02.2022, 21:12 | Сообщение # 156
|
|
|
Добрый день. Куплена dcb115 Китай. Есть вариант переделки без перемотки трансформатора?
Сообщение отредактировал toten1 - Воскресенье, 20.02.2022, 21:17 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.02.2022, 22:24 | Сообщение # 157
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Да например можно использовать внешний адаптер 110 вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
toten1
|
Дата: Воскресенье, 20.02.2022, 22:32 | Сообщение # 158
|
|
|
Внешний больше 2000 рублей. Дороговато. Потому и уточняю другие варианты.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.02.2022, 22:53 | Сообщение # 159
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Здесь намного дешевле адаптеры для зарядных - http://www.78294.ru/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
toten1
|
Дата: Воскресенье, 20.02.2022, 23:02 | Сообщение # 160
|
|
|
Да, видел, что дешевле. Но доставка рублей 600 будет.
|
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 20.02.2022, 23:19 | Сообщение # 161
|
Пользователи
gv853gv
Рядовой
- Сообщений:72
- Репутация:3±
|
Цитата toten1 ( ) Есть вариант переделки без перемотки трансформатора? |
|
|
|
|
|
romaprokipchuk
|
Дата: Воскресенье, 20.02.2022, 23:59 | Сообщение # 162
|
|
|

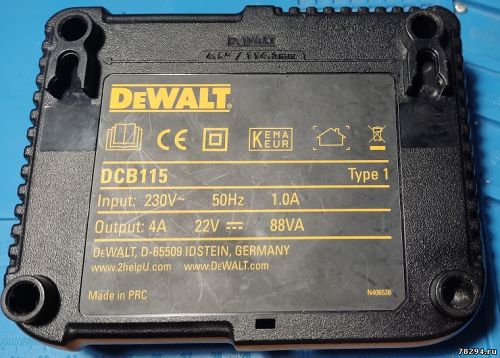

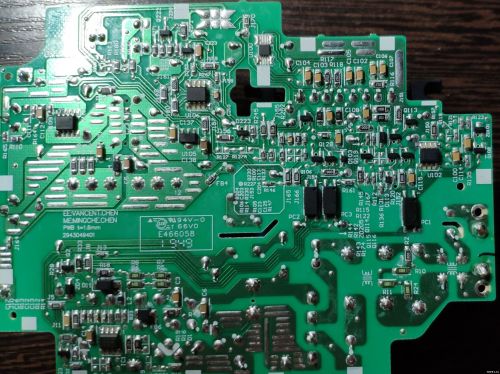

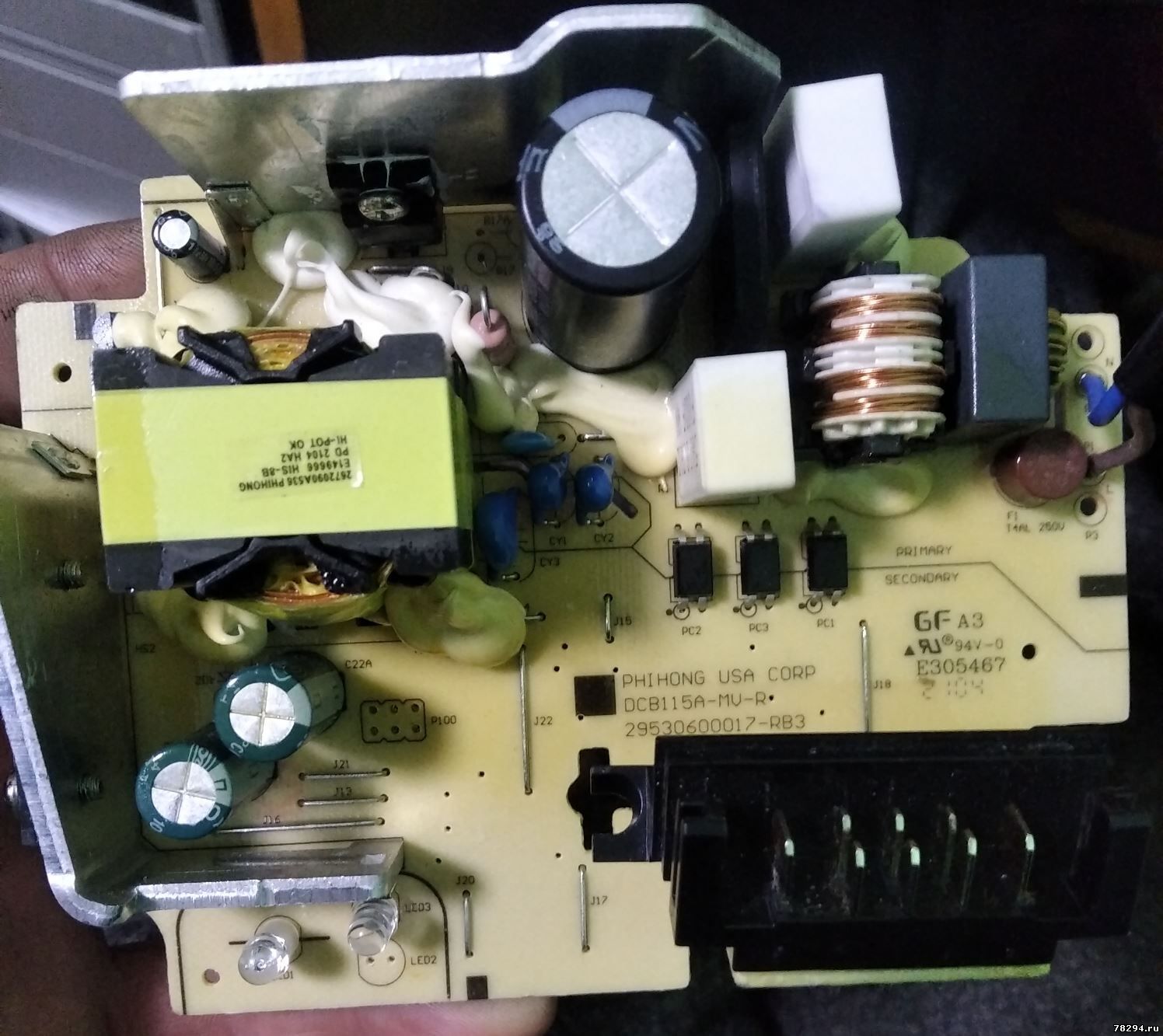

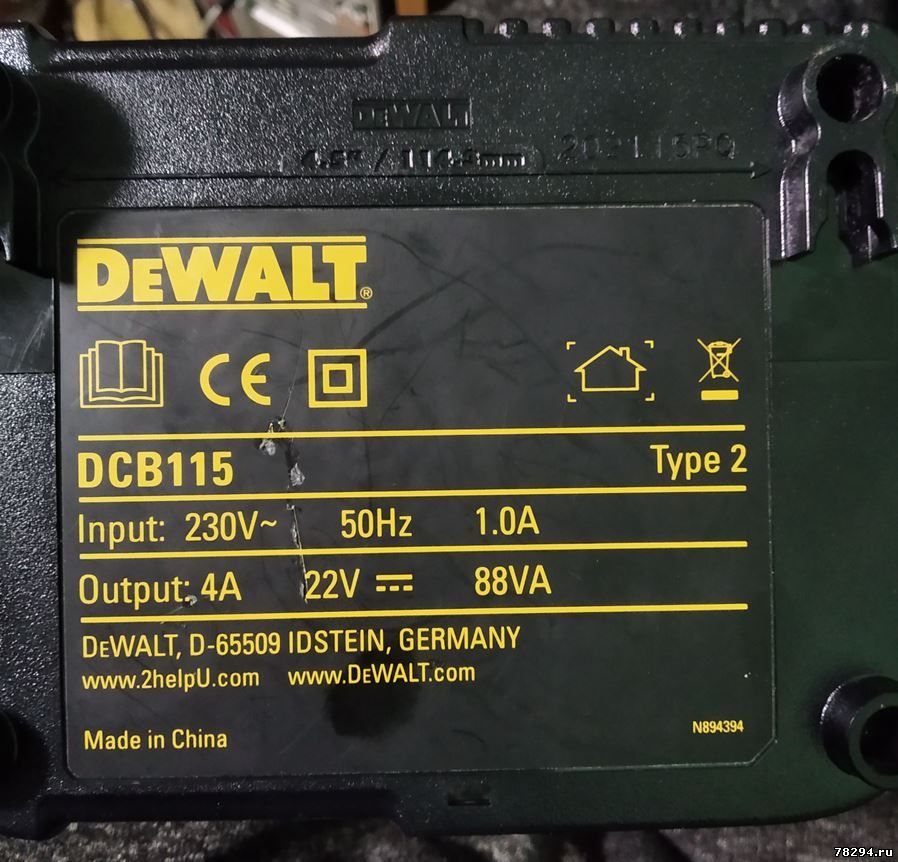

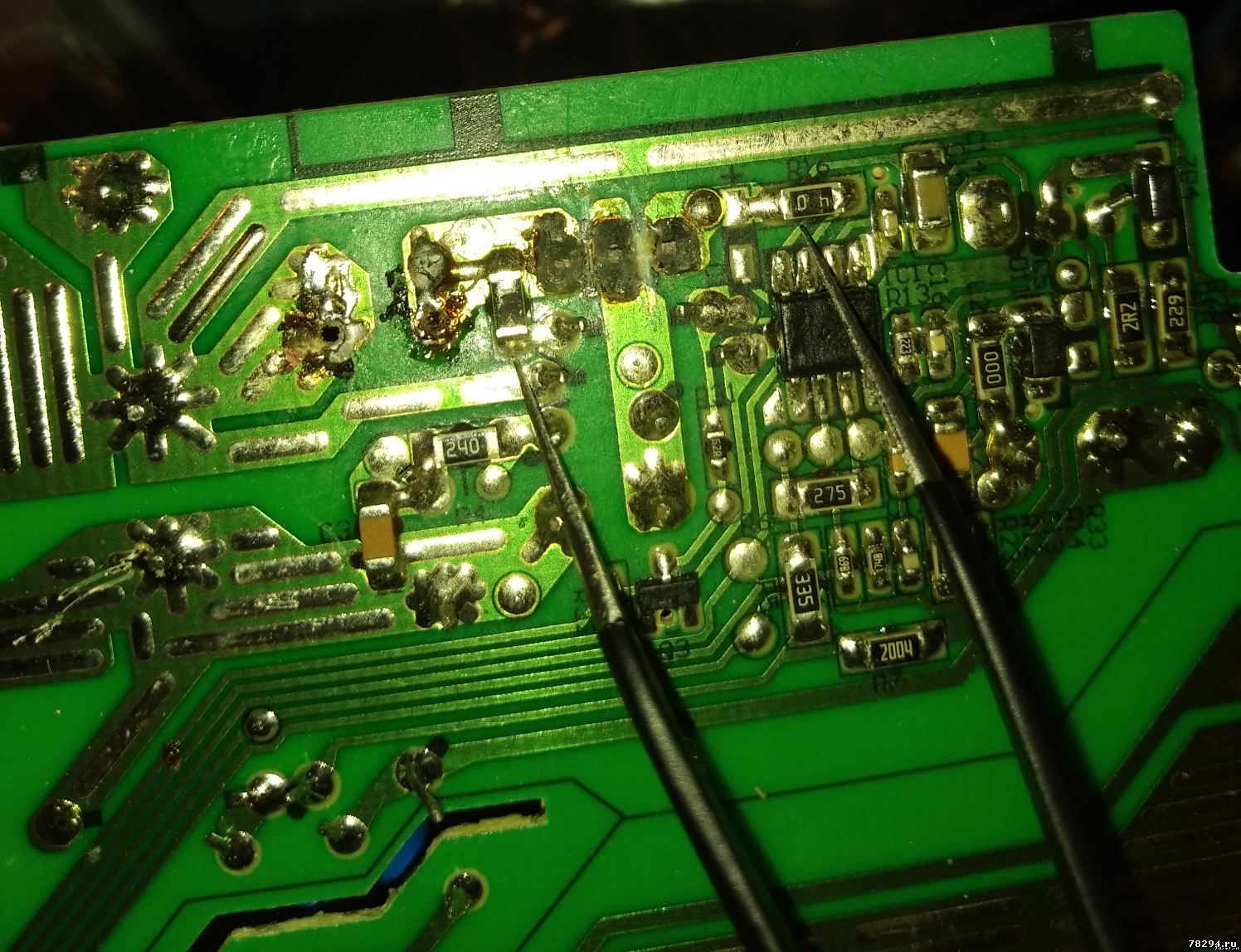

Фото европейской на 220
Сгорели r17,16,iw1710 и ещё пара мелочи
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.03.2022, 13:36 | Сообщение # 163
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|

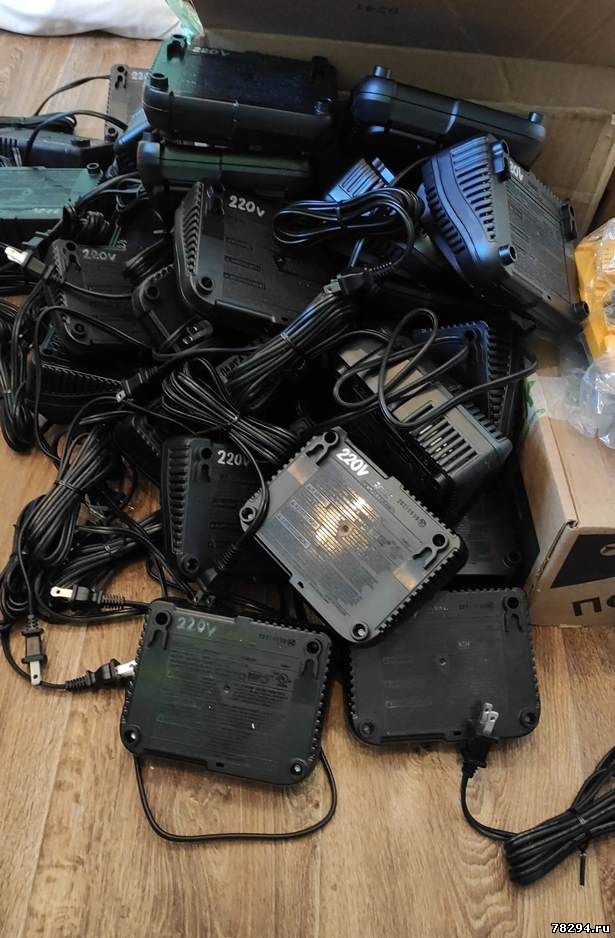

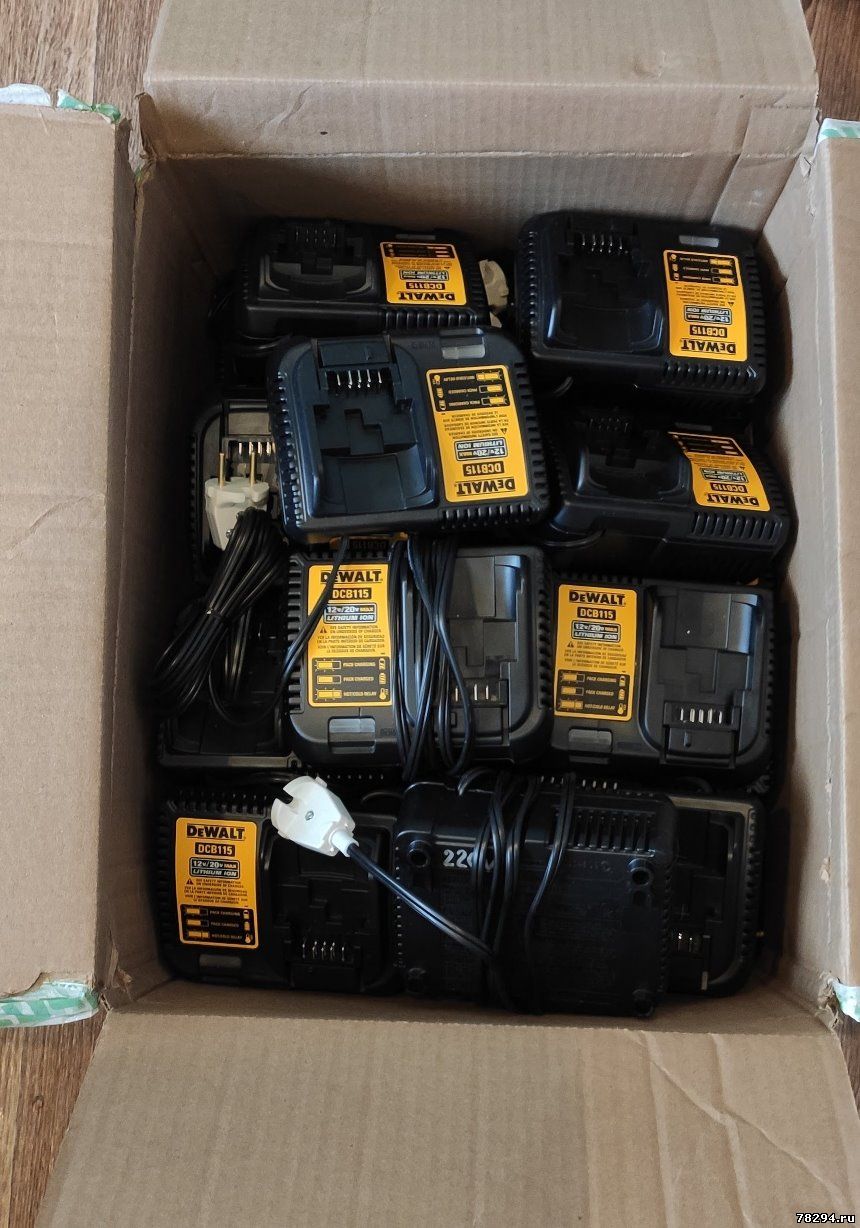

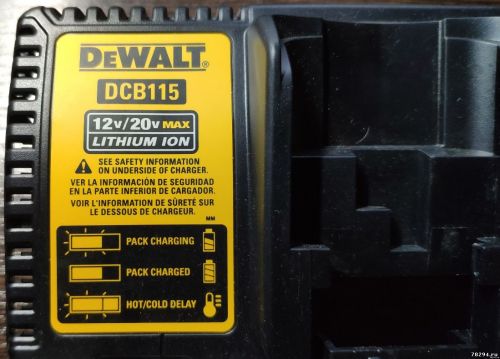

Еще небольшой заказ по переделке зарядных Девалт:
Одно зарядное увы не удалось переделать на 220 после чужой попытки его открыть - трещина сквозь всю плату
заказы на 1-5 штук даже не фотографирую
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adresvad
|
Дата: Понедельник, 14.03.2022, 15:49 | Сообщение # 164
|
|
|

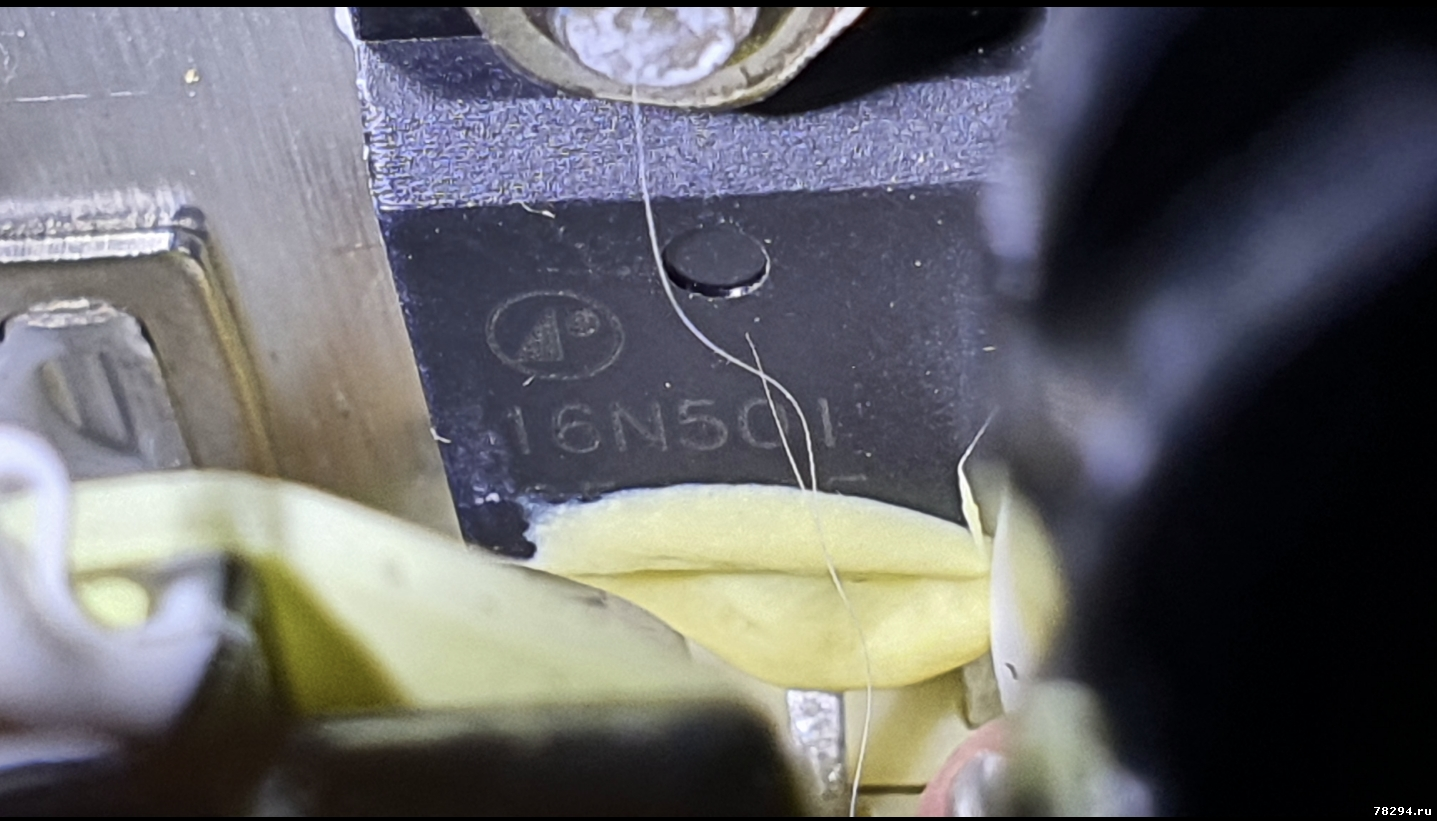

Цитата sergej51070 ( ) стоит транзистор 16N50l, обязательно к замене? |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.03.2022, 16:38 | Сообщение # 165
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
например 6N80
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
minenko280620016
|
Дата: Понедельник, 04.04.2022, 22:17 | Сообщение # 166
|
|
|
Здравствуйте
Подскажите как переделать зарядку 2021 год 30 месяц Вьетнам. А то сколько тут информации по разным модификациям. Я
запутался. Подскажите пожалуйста.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.04.2022, 10:47 | Сообщение # 167
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
minenko280620016 все как в 1 сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
aottmar
|
Дата: Понедельник, 18.04.2022, 13:33 | Сообщение # 168
|
|
|
Здравствуйте. Имею DCB 115 Vietnam 2021. Есть желание переделать без использования костылей в виде преобразователя 220/110 и сохранить полный ток 4А (иначе нет смысла, у меня уже есть европейская DCB113, в которой не устраивает время зарядки 8Ач аккумуляторов). Вариант поменять конденсатор, транзистор и дополнительно охлаждать это все вентилятором не очень нравится. Есть ли возможность увеличить первичную обмотку (если я правильно понимаю от этого будет легче жить входному транзистору и конденсатору) и перестроить токозадающую цепь? Схему нашел, но не имею достаточного опыта чтобы самостоятельно разобраться что отвечает за величину зарядного тока. В одном из постов писали про токозадающий резистор R17, если уменьшить, то зарядный ток кратно увеличится?
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 18.04.2022, 15:01 | Сообщение # 169
|
Пользователи
gv853gv
Рядовой
- Сообщений:72
- Репутация:3±
|
Цитата aottmar ( ) Есть ли возможность увеличить первичную обмотку (если я правильно понимаю от этого будет легче жить входному транзистору и конденсатору) и перестроить токозадающую цепь?
Трансформатор либо доматываете, либо коммутация обмоток
Резистор R17 - можете экспериментировать (чем он меньше тем больше ток может пойти через транзистор), но я обычно оставляю как есть 0.41-0.47 Ом
Цитата aottmar ( ) поменять конденсатор, транзистор |
|
|
|
|
|
aottmar
|
Дата: Понедельник, 18.04.2022, 23:51 | Сообщение # 170
|
|
|
Цитата gv853gv ( ) Да. естьТрансформатор либо доматываете, либо коммутация обмоток
Цитата gv853gv ( ) Резистор R17 - можете экспериментировать (чем он меньше тем больше ток может пойти через транзистор), но я обычно оставляю как есть 0.41-0.47 Ом
Цитата gv853gv ( ) конденсатор менять обязательно, транзистор если стоит 12n60 я не меняю, если 16n50 - обязательная замена |
|
|
|
|
|
dormanevgeniy
|
Дата: Четверг, 19.05.2022, 16:30 | Сообщение # 171
|
|
|
Доступно только для пользователей
|
|
|
|
|
|
mrmegaboss
|
Дата: Пятница, 03.06.2022, 02:45 | Сообщение # 172
|
Пользователи
mrmegaboss
Рядовой
- Сообщений:10
- Репутация:0±
|

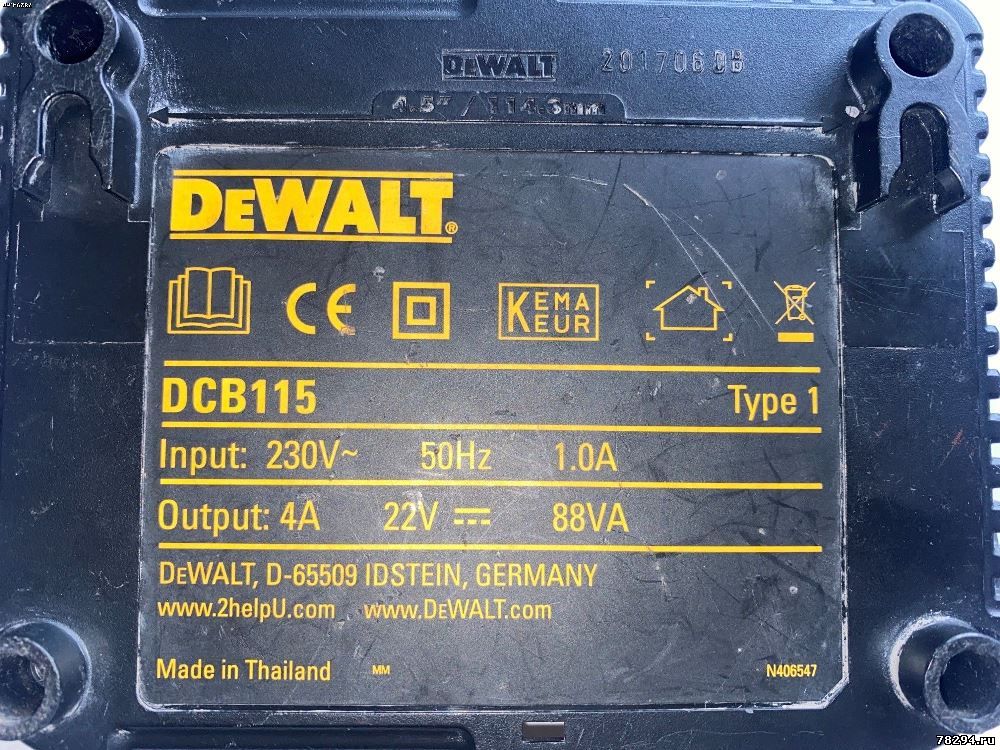

Цитата Anat78 ( ) Появились новые зарядные производства Тайланд, такие уже не переделываются просто заменой конденсатора (после замены конденсатора, зарядное заряжает батарею только на половину и выключается), требуется преобразователь 220-110
если мне попался китайский (маде ин чина) то он без проблем переделывается? или есть нюансы?Добавлено (03.06.2022, 02:49)
---------------------------------------------

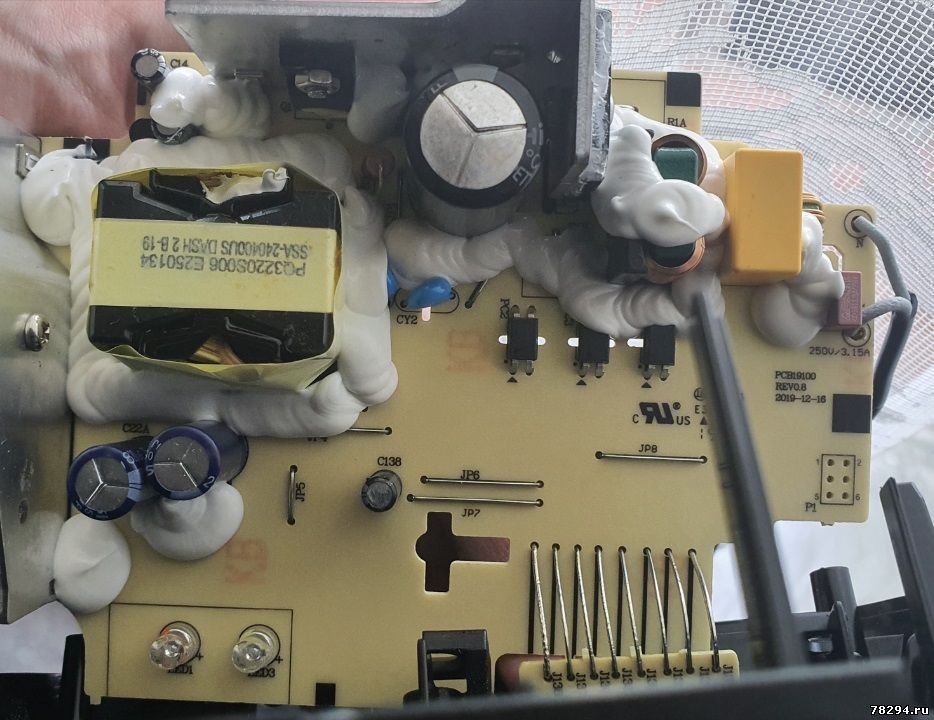

Цитата Anat78 ( ) Трансформатор в версии зарядного на 220 вольт:
они ппосто перепаиваются как есть или ножки не совпадают и надо еще смотреть как впаивать его?
|
|
|
|
|
|
mrmegaboss
|
Дата: Пятница, 03.06.2022, 03:23 | Сообщение # 173
|
Пользователи
mrmegaboss
Рядовой
- Сообщений:10
- Репутация:0±
|
Цитата Anat78 (  ) Появились новые зарядные производства Тайланд, такие уже не переделываются просто заменой конденсатора (после замены конденсатора, зарядное заряжает батарею только на половину и выключается), требуется преобразователь 220-110
если мне попался китайский (маде ин чина) то он без проблем переделывается? или есть нюансы?
Цитата Цитата Anat78 ( ) Трансформатор в версии зарядного на 220 вольт:
они просто перепаиваются как есть или ножки не совпадают и надо еще смотреть как впаивать его?

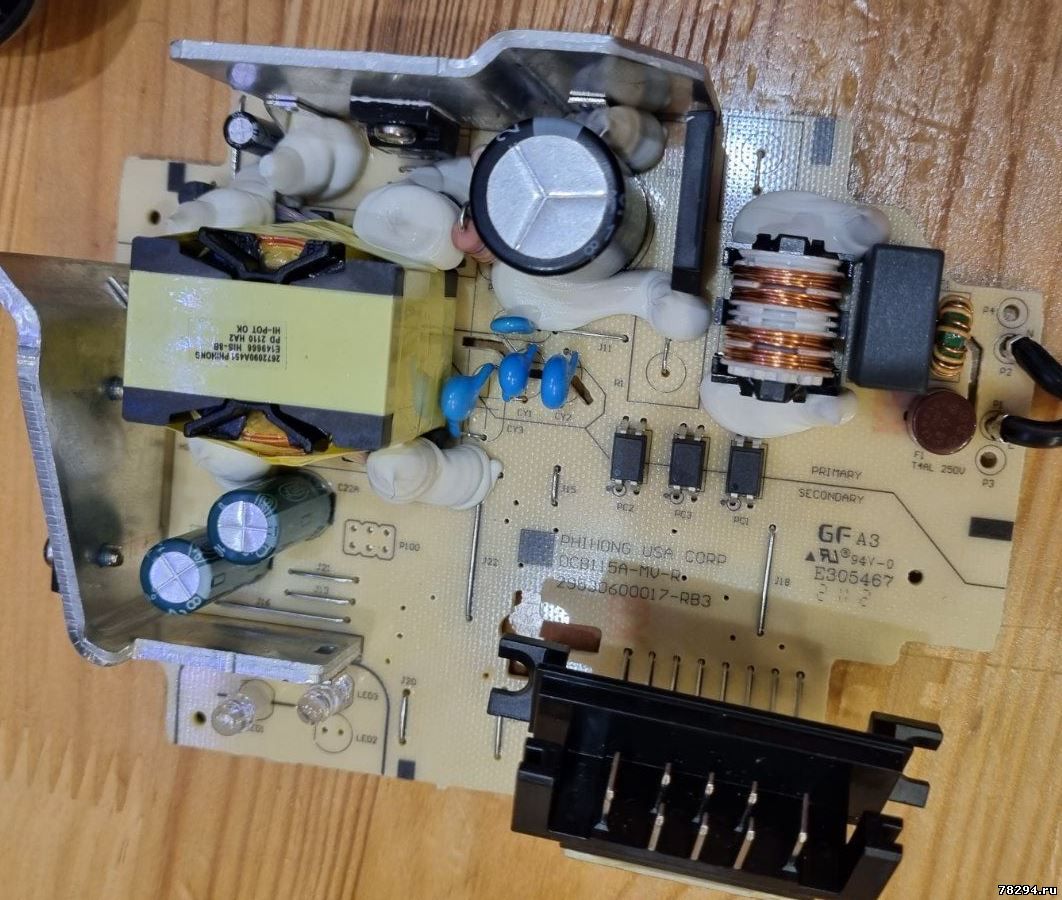

передок. к слову трансформатор иной модели нежели в начале топика

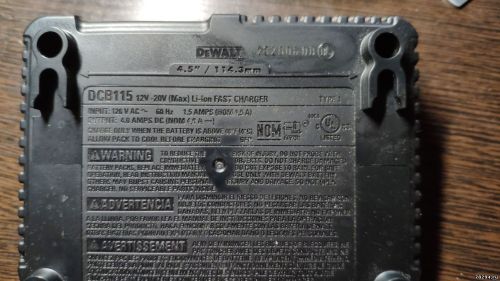

у меня модель на 110
по симптомам при первой зарядке догнался до полного заряда, жутко нагрелся зарядник и вскрылся кондер на 200в, эффектно задымев на пол комнаты
впослелствии заменен на 450вольт
Добавлено (03.06.2022, 03:24)
---------------------------------------------
достаточно ли будет замены кондера и установки вентилятора без замены транзистора?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.06.2022, 12:36 | Сообщение # 174
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Какой транзистор стоит у вас?
Зарядное уже включали в 220, так что требуется комплексная проверка всей платы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mrmegaboss
|
Дата: Пятница, 03.06.2022, 14:51 | Сообщение # 175
|
Пользователи
mrmegaboss
Рядовой
- Сообщений:10
- Репутация:0±
|

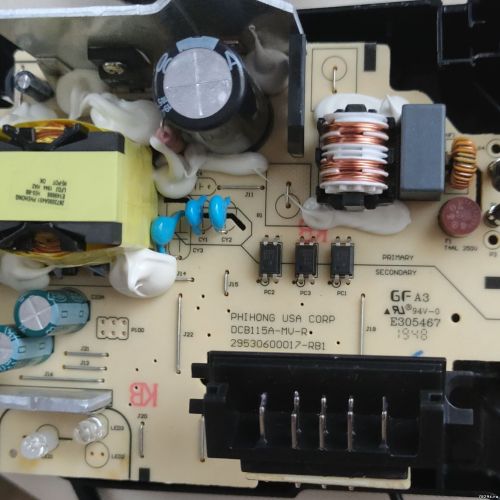

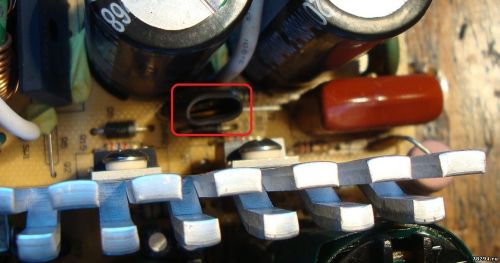

я ж так понимаю речь про q1, который на радиаторе висит
если да то вот такой
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.06.2022, 17:15 | Сообщение # 176
|
Администраторы
Anat78
Майор
- Сообщений:6377
- Репутация:49±
|
Менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mrmegaboss
|
Дата: Пятница, 03.06.2022, 19:00 | Сообщение # 177
|
Пользователи
mrmegaboss
Рядовой
- Сообщений:10
- Репутация:0±
|
Anat78, понял. спасибо. т.е кондер, транзюк и вентилятор и будет мне счастье от 220 вольт?
распиновка совпадает? те выпаял свой и впаял STF18NM80 TO-220FP безо всяких там танцев с бубном и все?
я даташит на свой не смог найти прост
|
|
|
|
|
|
felixio_01
|
Дата: Суббота, 11.06.2022, 01:01 | Сообщение # 178
|
|
|
Здравствуйте, уважаемые.
Прошу помощи. Принесли на ремонт DeWalt DCB115. Предыстория не известна. Много резисторов прогорели, номиналы не читаются.
Версия платы зарядника такая же как уважаемого "mrmegaboss".
Прошу сделать фото платы зарядного устройства в нормальном разрешении, чтобы
читались номиналы резисторов. У пользователя mrmegaboss на фото
номиналы резисторов не читаются.
Если, ещё и схема есть - вообще замечательно.

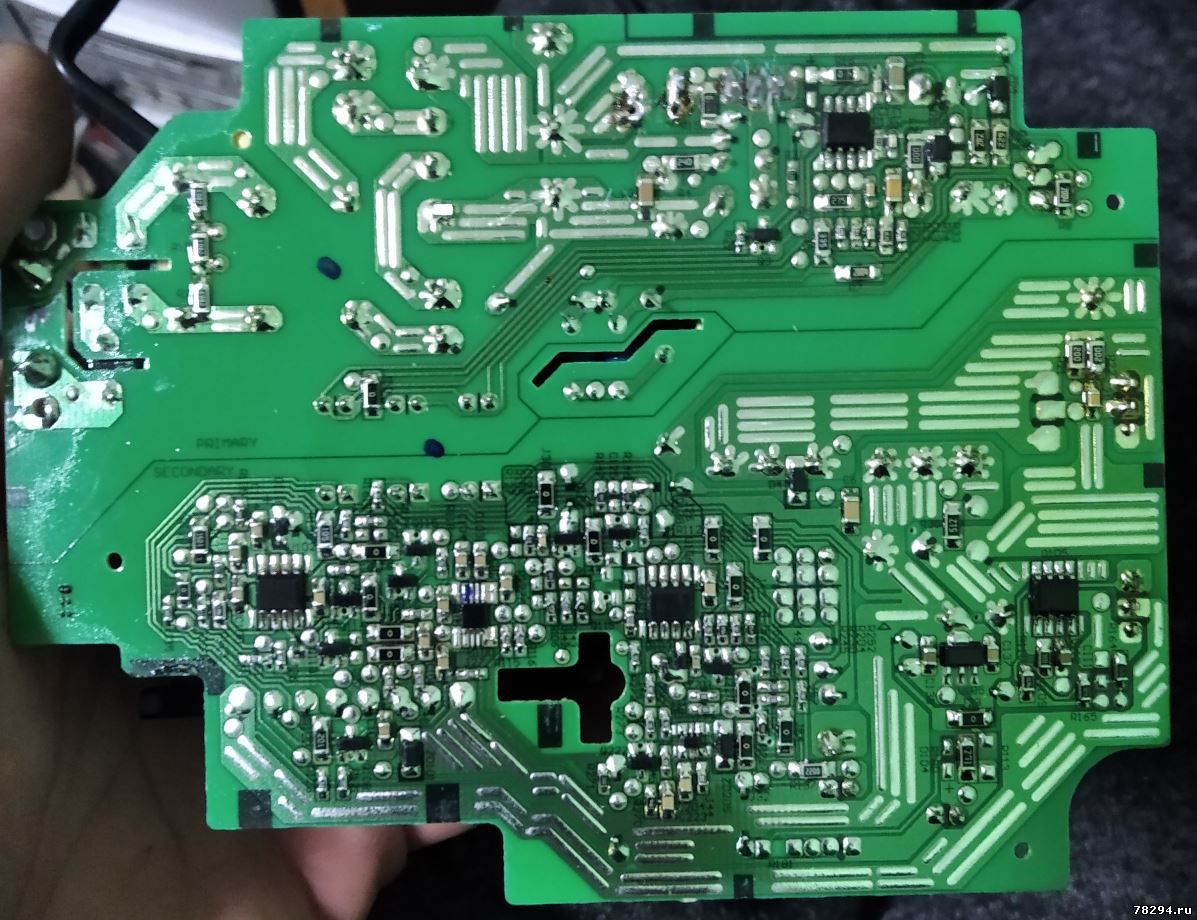

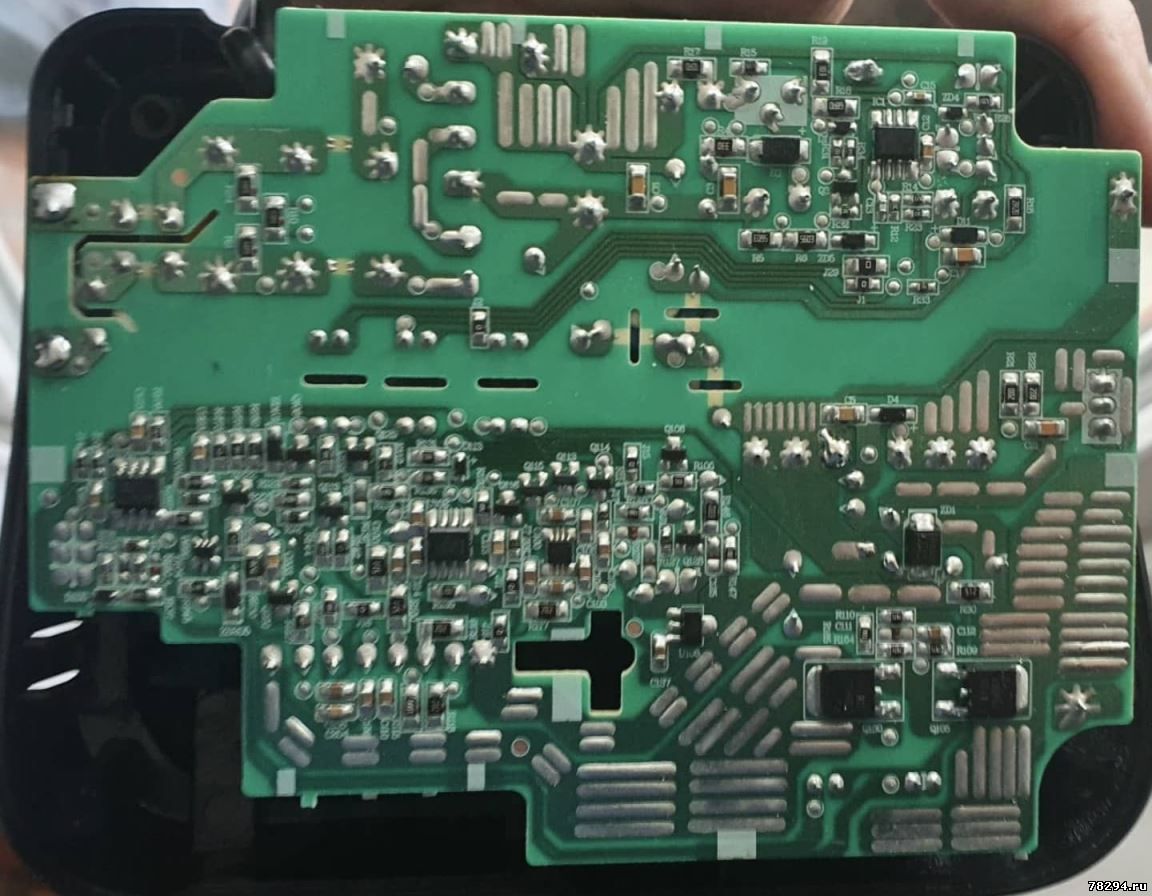

Выкладываю фото своей платы.
|
|
|
|
|
|
mojeusa22
|
Дата: Среда, 20.07.2022, 13:51 | Сообщение # 179
|
|
|
I replaced the condenser with 68uF 450v and the charger does not work. Nothing happens
Заменил конденсатор на 68мкф 450в и зарядное не работает. Ничего не произошло
|
|
|
|
|
|
mrmegaboss
|
Дата: Среда, 20.07.2022, 14:43 | Сообщение # 180
|
Пользователи
mrmegaboss
Рядовой
- Сообщений:10
- Репутация:0±
|

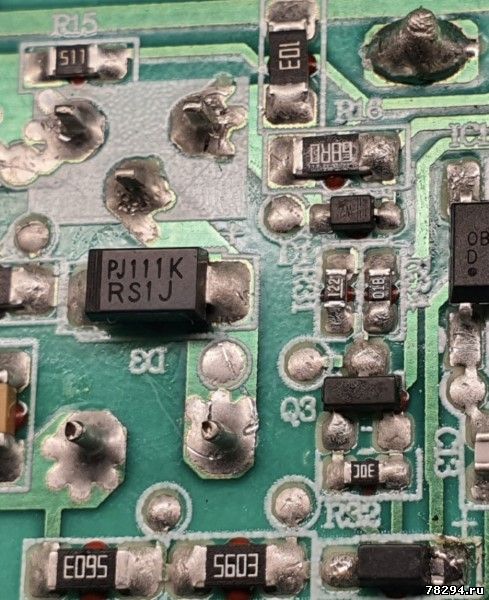

felixio_01, попробуйте тут. вродь видно. это скриншот с тех фото что скидывал на почту
|
|
|
|
|
