Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
Anat78 Дата: Четверг, 09.07.2020, 18:32 | Сообщение # 81

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

10

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m-edik Дата: Пятница, 10.07.2020, 09:10 | Сообщение # 82

Пользователи

m-edik

Рядовой

  • Сообщений:8
  • Репутация:0±

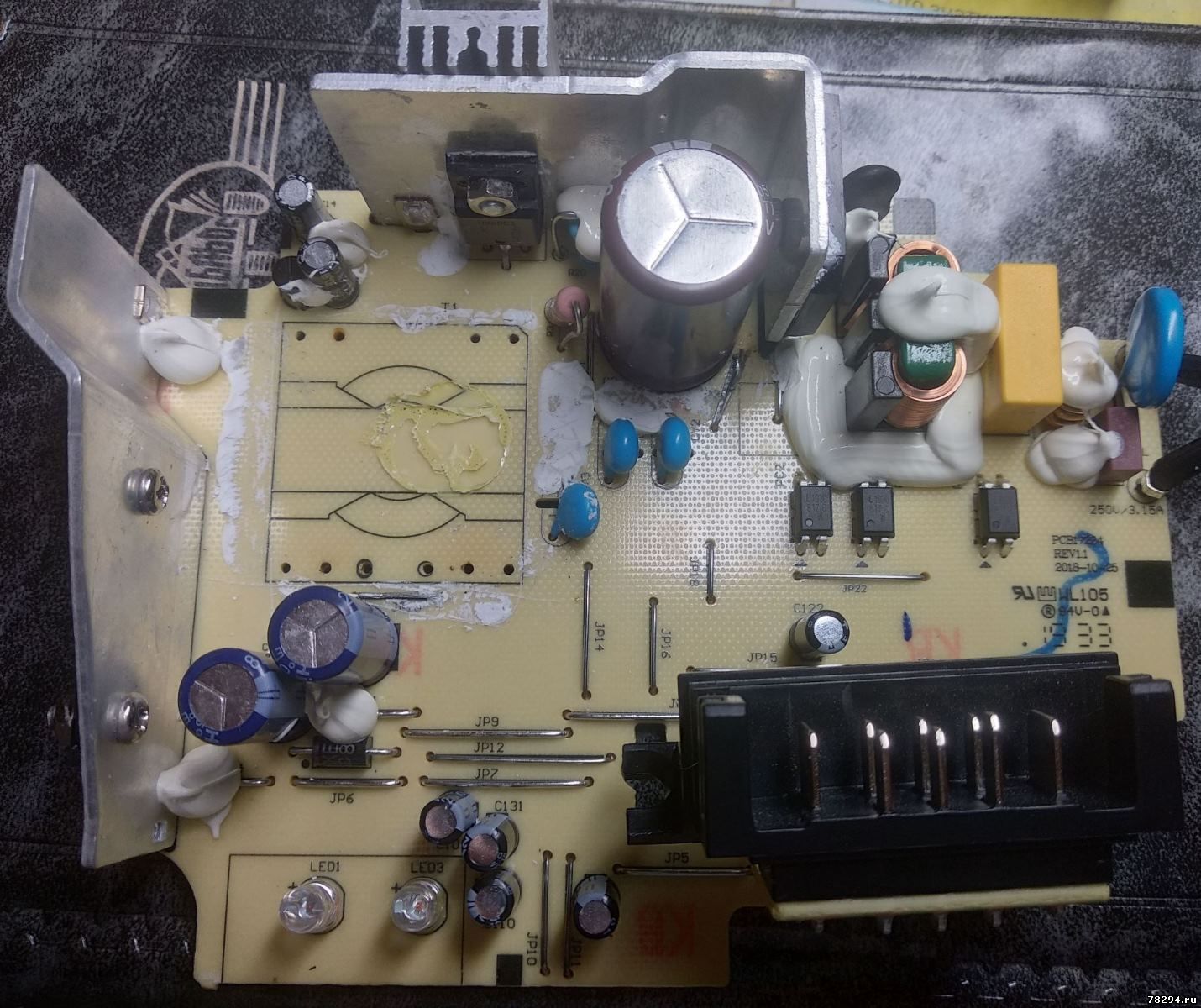

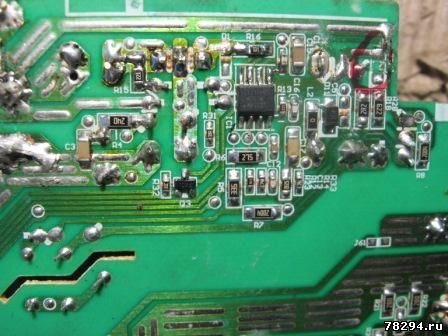

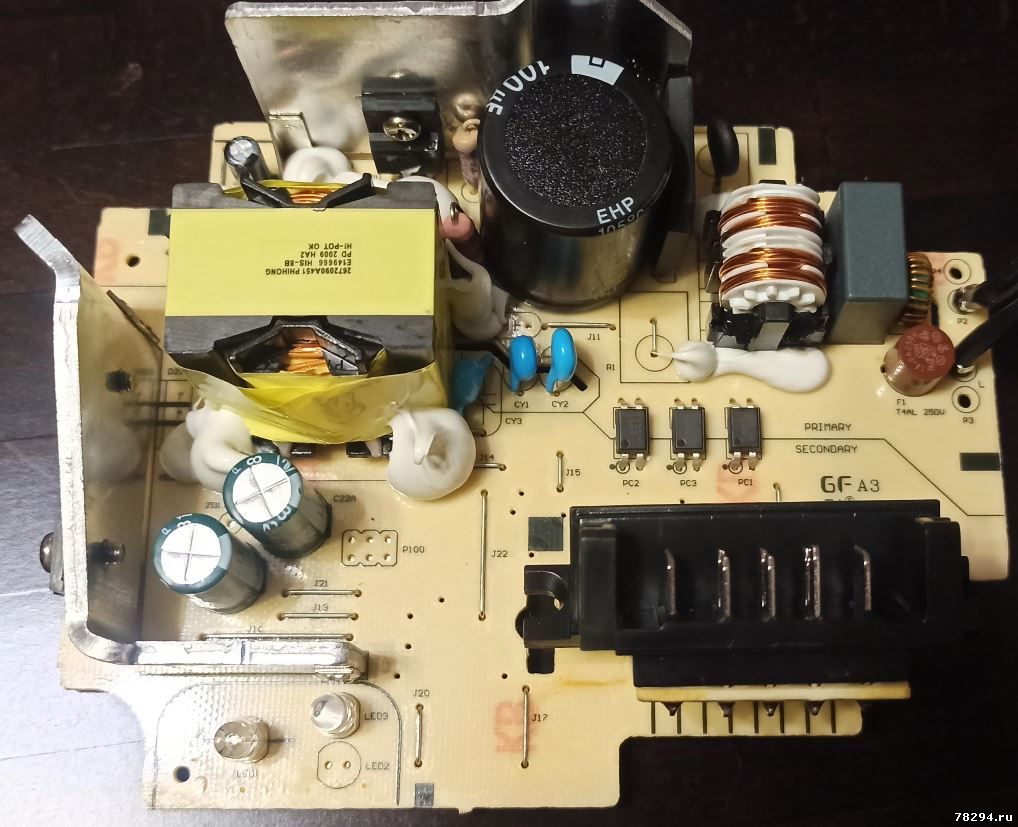

Переделал. Установил что было (выпаял из старых плат и купил в магазине).
При первом запуске работает. Установил вот так. Термоусадку надену на варистор чуть позже.
Вентилятор хочу ещё "правильно" замутить, чтоб сам выключался после процесса зарядки.
А ещё индикацию при включении зарядника в сеть сделать по аналогии с решением Anat78 с двумя зелёными светодиодами, только вот куда их подключать в новой версии тайской зарядки DCB115 ещё не нашёл.









Вот думаю силовой транзистор сменить на другой на 800 вольт, а остальное оставить как есть.

Цитата Anat78 ()
Диод шотки менять на HTR20L100CT
Я тут почитал один форум по импульсным источникам питания и высмотрел, что рекомендуют диод шоттки ставить с током, который в три раза превышает выходной. Предполагаю, что 2 на 10 ампер (HTR20L100CT) маловато будет при токе 4 ампера, которые должна выдавать DCB115. Может что побольше ставить, а напряжение можно и меньше?
Вон в новой DCB на 220v две сборки по 30 ампер стоят!


Сообщение отредактировал m-edik - Пятница, 10.07.2020, 14:25
Anat78 Дата: Вторник, 14.07.2020, 14:30 | Сообщение # 83

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

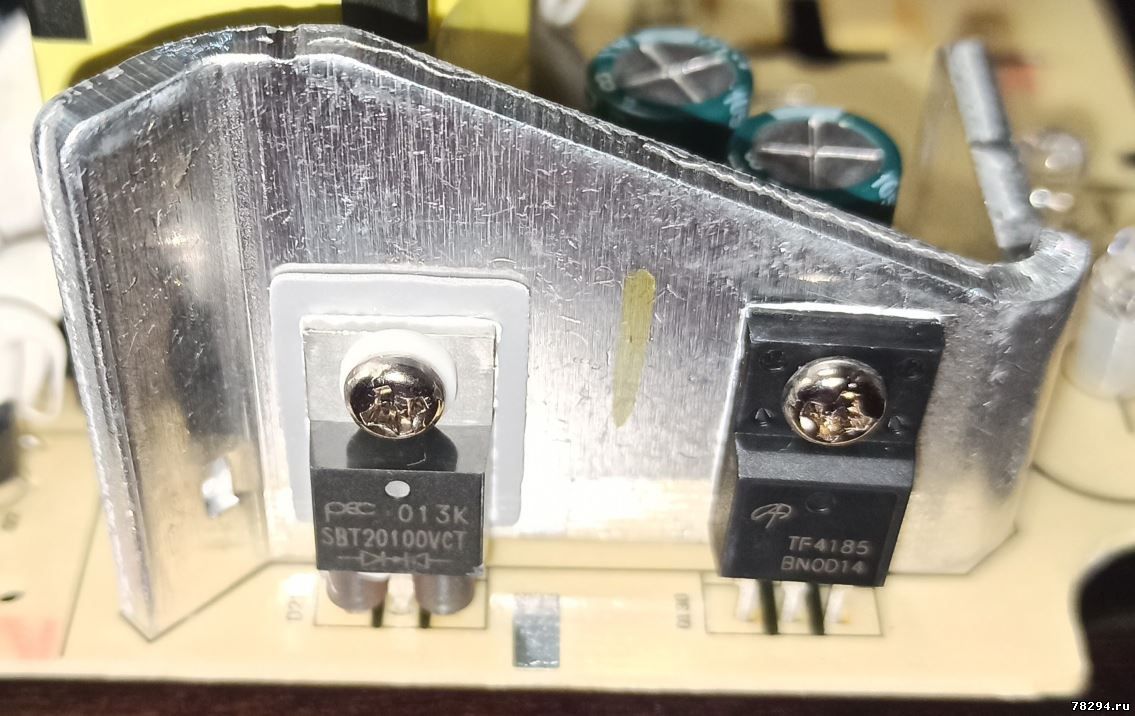

Да рекомендую ставить более мощные сборки, например 30CPQ150 если сможете впихнуть smile
30ампер это на сборку, 15+15А


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m-edik Дата: Вторник, 14.07.2020, 15:30 | Сообщение # 84

Пользователи

m-edik

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата Anat78 ()
например 30CPQ150
А если есть на 30 (2*15), но напряжение до 100 вольт, то можно её поставить, там ведь (низкая часть) напряжение не более 20-25 вольт будет?

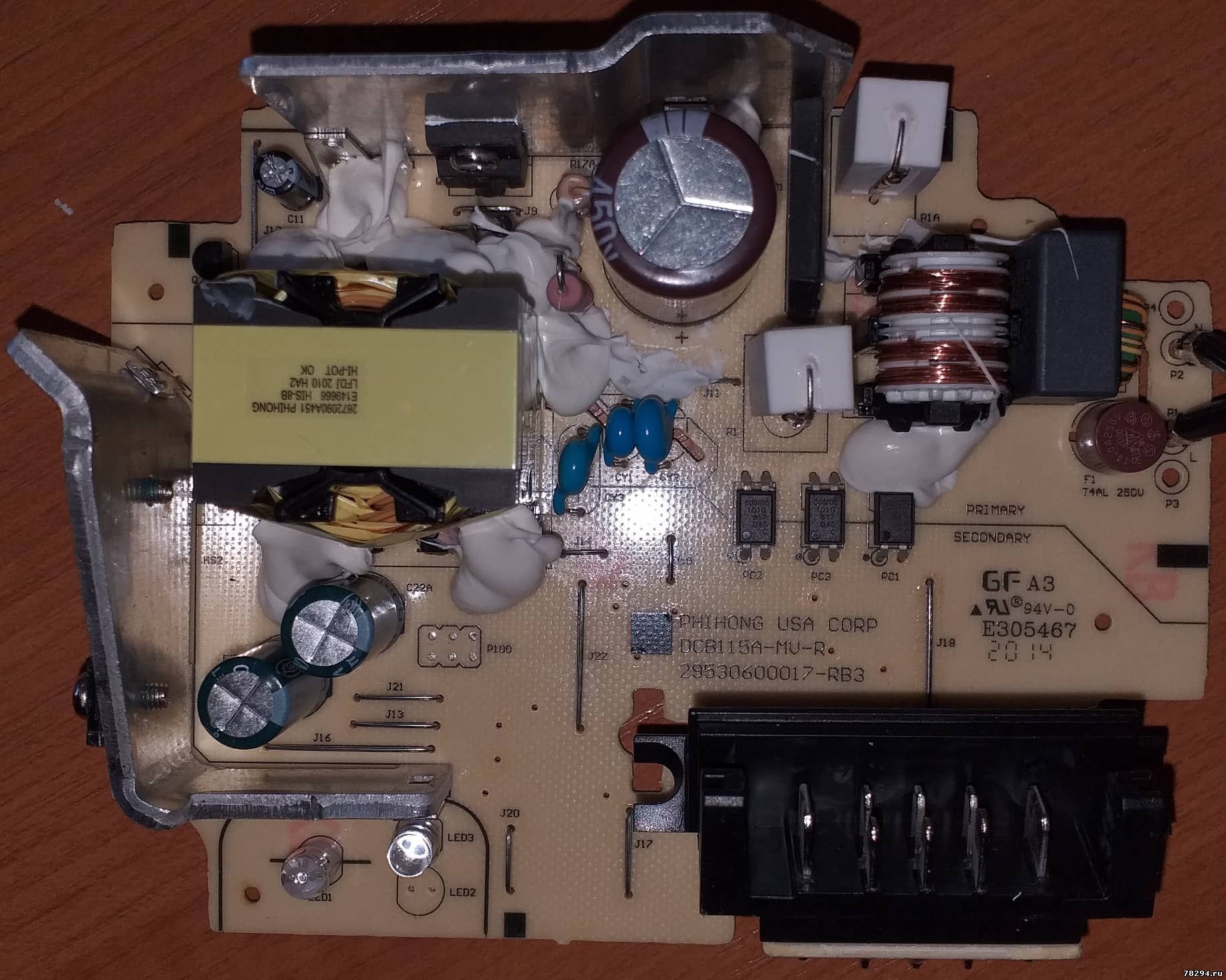

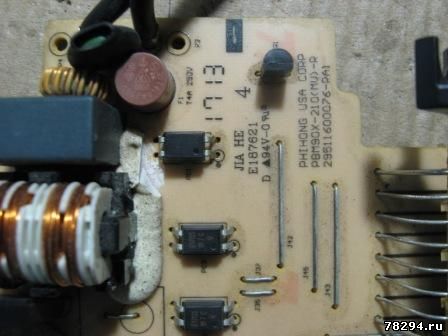

Вот в подтверждение 30-амперной сборки информация и фотки нового DCB1106



Сообщение отредактировал m-edik - Среда, 15.07.2020, 11:54
Anat78 Дата: Среда, 15.07.2020, 10:37 | Сообщение # 85

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

Запас по напряжению должен быть обязательно трех кратным
поэтому можно и 30CPQ100


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m-edik Дата: Четверг, 16.07.2020, 20:25 | Сообщение # 86

Пользователи

m-edik

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата Anat78 ()
припаять к 12 и 13 перемычке на плате

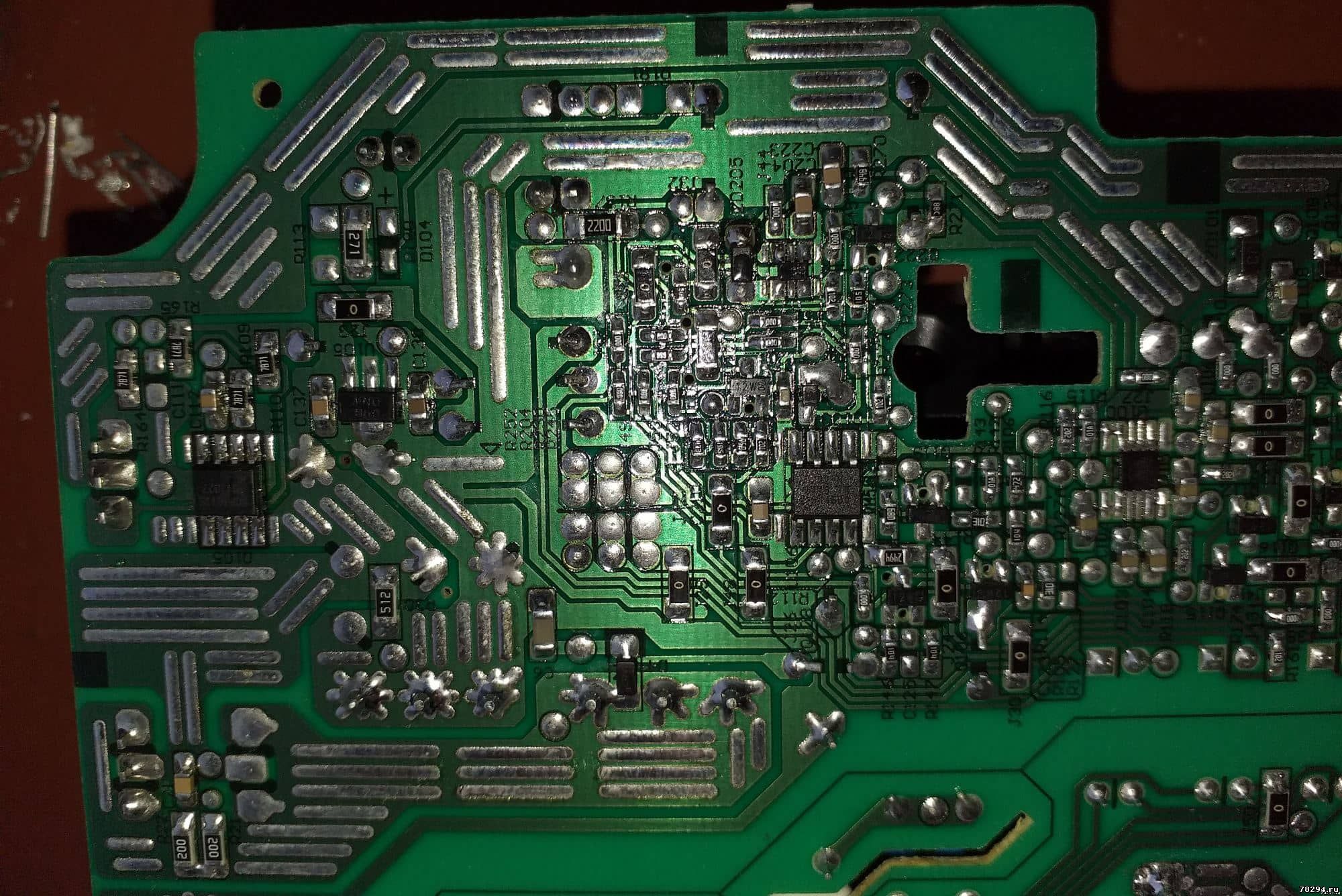

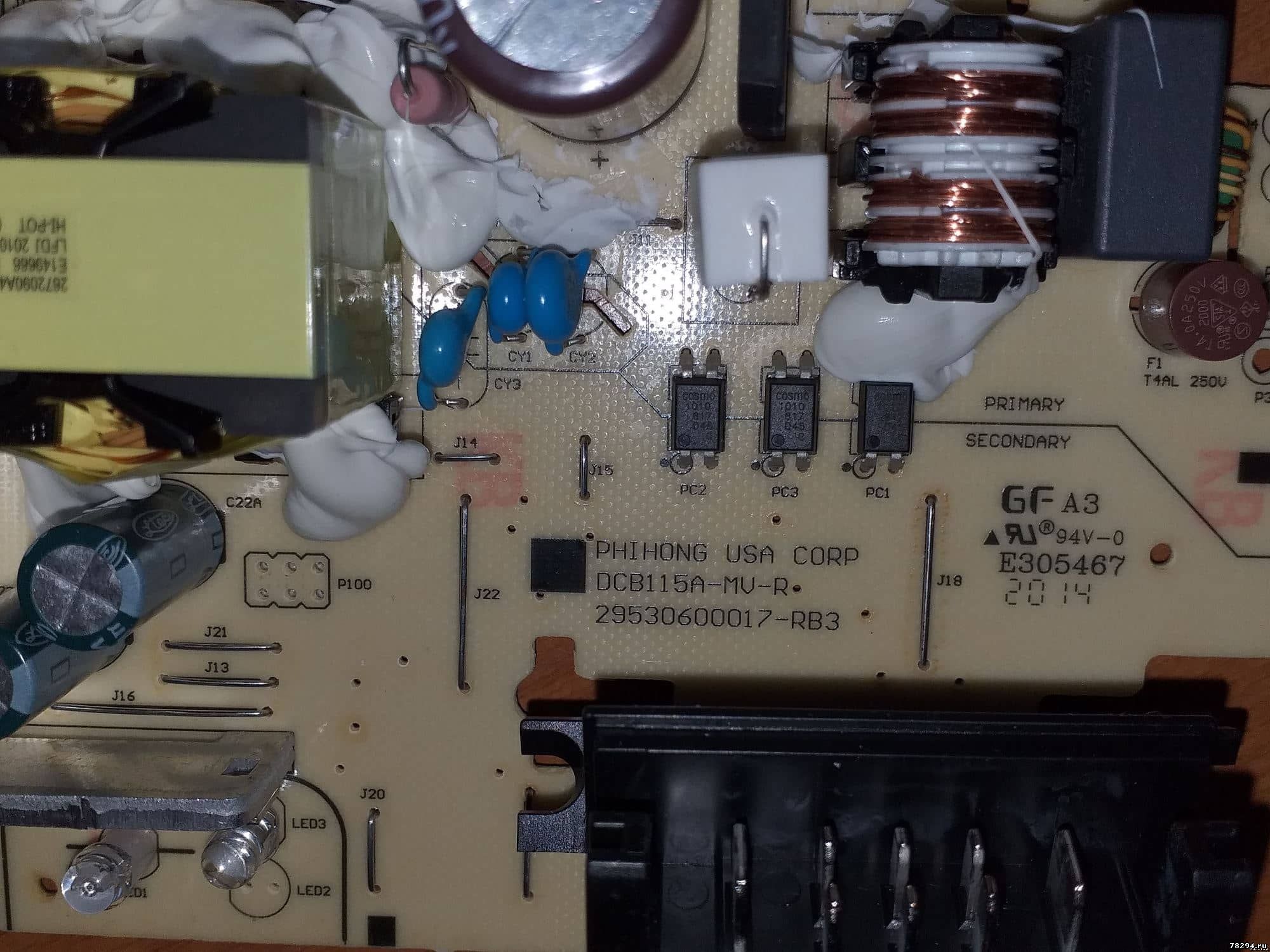

А где на новой версии платы DCB115 из Таиланда места, куда можно подключить светодиод? нет там перемычек 12 и 13?

Anat78 Дата: Понедельник, 20.07.2020, 11:45 | Сообщение # 87

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

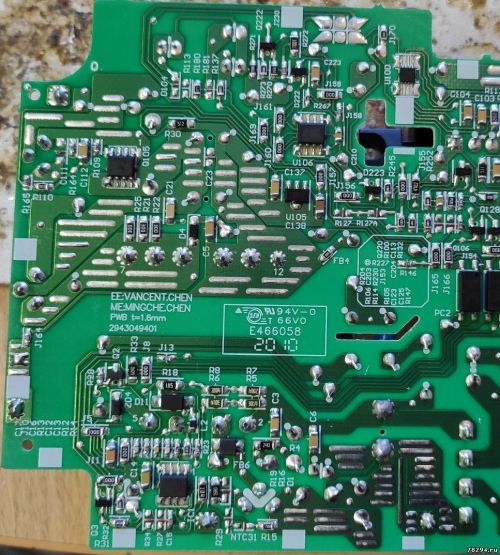

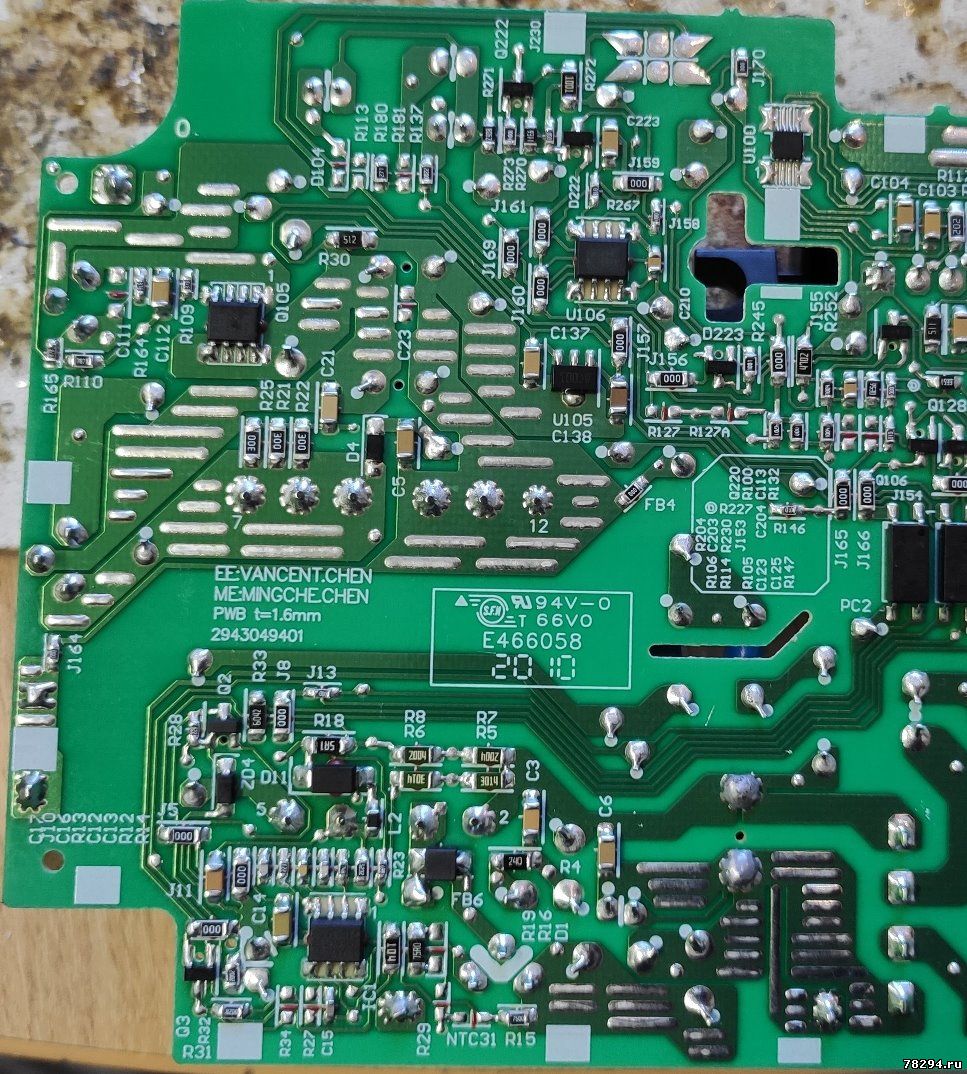

Впаять светодиод и резистор R181 такой же как R137

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
m-edik Дата: Понедельник, 20.07.2020, 13:29 | Сообщение # 88

Пользователи

m-edik

Рядовой

  • Сообщений:8
  • Репутация:0±

Большое спасибо за помощь. Переделка почти закончена.

Добавлено (22.07.2020, 09:26)
---------------------------------------------

Цитата Anat78 ()
Впаять светодиод и резистор R181 такой же как R137
Теперь дополнительный зелёный вместе с красным работают одинаково: моргают и горят вместе по окончанию зарядки...
Надо найти другое место подключения зелёного диода
ruicruzz Дата: Вторник, 18.08.2020, 17:37 | Сообщение # 89

Пользователи

ruicruzz

Рядовой

  • Сообщений:2
  • Репутация:0±

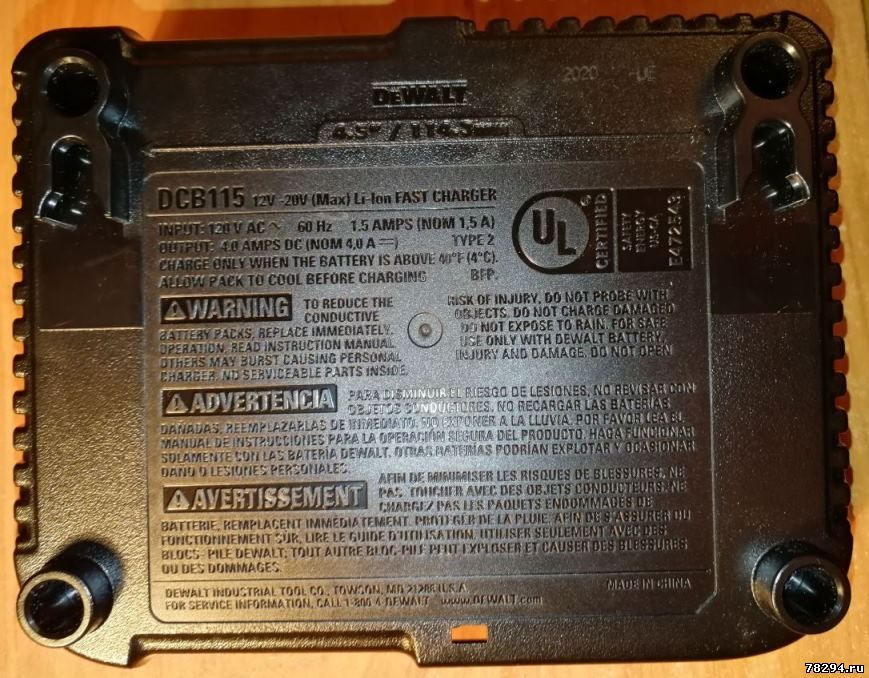

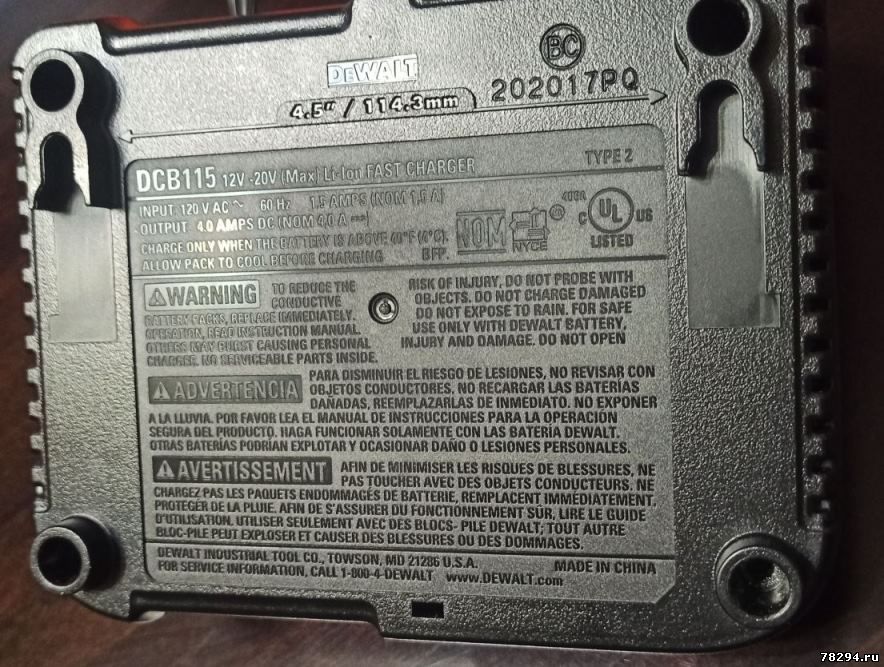

I have a 2016 charger, I need rewire the transformer?

Thanks
Anat78 Дата: Вторник, 18.08.2020, 21:54 | Сообщение # 90

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

да

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ruicruzz Дата: Среда, 19.08.2020, 19:05 | Сообщение # 91

Пользователи

ruicruzz

Рядовой

  • Сообщений:2
  • Репутация:0±

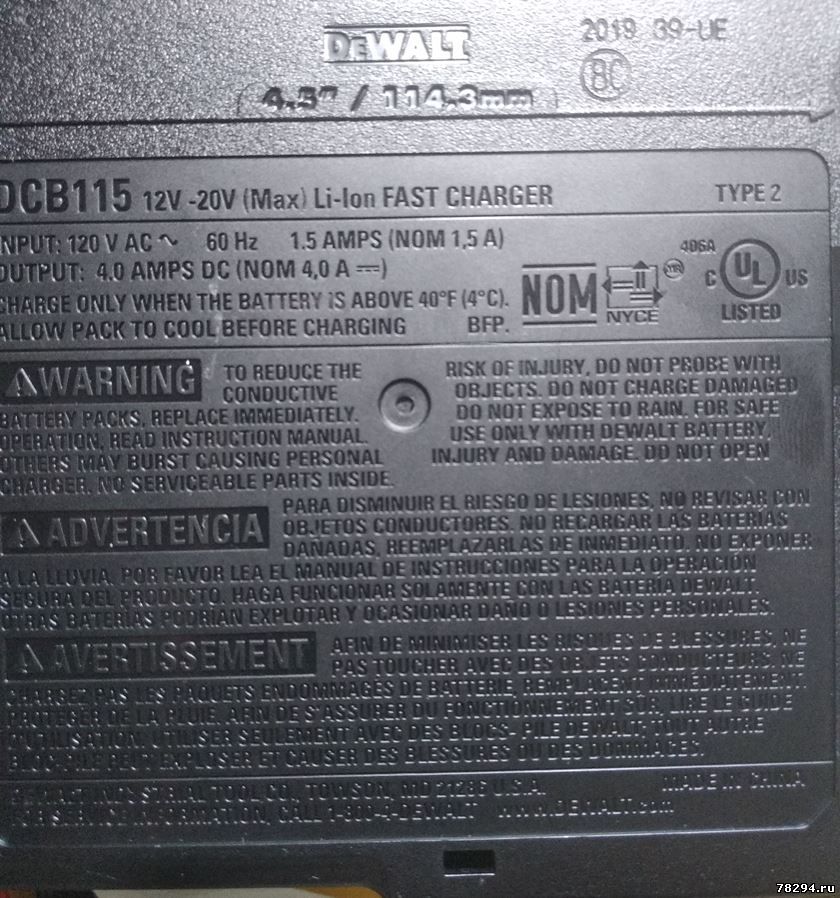

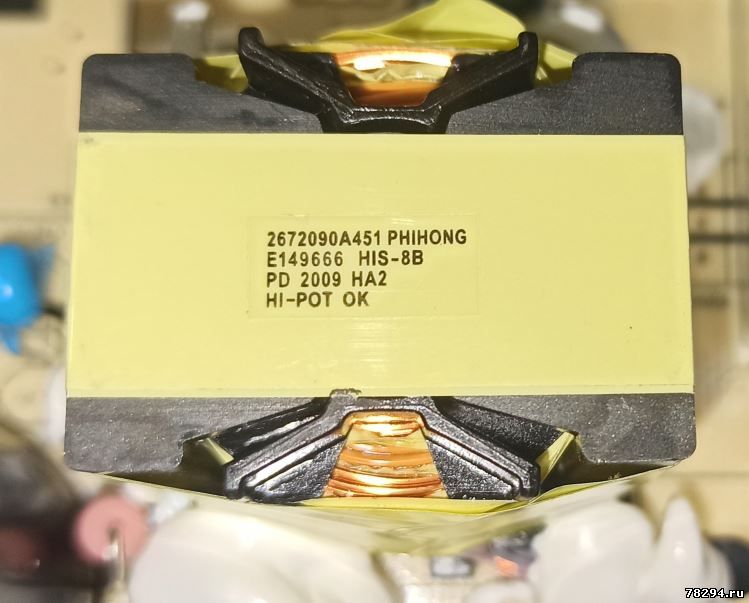

Any schematic for rewind the transformer, i read all the messages and don't find a clear explanation who to do that?
Thanks in advance

Все подробно в 9 сообщении
Anat78 Дата: Суббота, 29.08.2020, 12:59 | Сообщение # 92

Администраторы

Anat78

Лейтенант

  • Сообщений:3250
  • Репутация:15±
Anat78

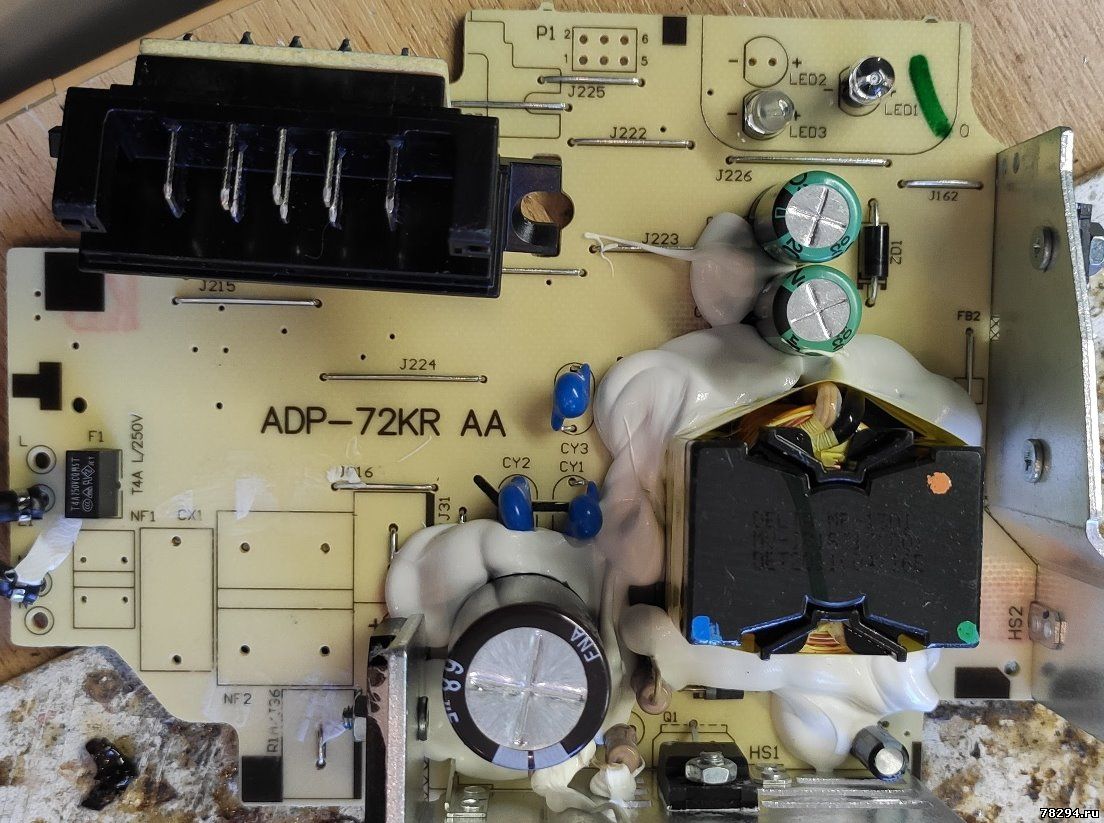

Зарядное Dewalt DCB115 Тайланд 2020г
ADP-72KR AA

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Антон2482 Дата: Пятница, 04.09.2020, 18:47 | Сообщение # 93

Пользователи

Антон2482

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата m-edik ()
Большое спасибо за помощь. Переделка почти закончена.Добавлено (22.07.2020, 09:26)
---------------------------------------------
Цитата Anat78 ()
Впаять светодиод и резистор R181 такой же как R137
Теперь дополнительный зелёный вместе с красным работают одинаково: моргают и горят вместе по окончанию зарядки...
Надо найти другое место подключения зелёного диода
R180 переставить на R113. Проверено, сам так делал. И светодиоды поменять местами.


Сообщение отредактировал Антон2482 - Пятница, 04.09.2020, 18:49
m-edik Дата: Среда, 09.09.2020, 11:29 | Сообщение # 94

Пользователи

m-edik

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата Антон2482 ()
R180 переставить на R113. Проверено, сам так делал. И светодиоды поменять местами.
И как потом они работают. Алгоритм какой?
При зарядке красный моргает, а потом загорается красный (зелёный), когда заряжен аккумулятор?
centrpoltava Дата: Среда, 23.09.2020, 16:55 | Сообщение # 95

Заблокированные

centrpoltava

Рядовой

  • Сообщений:3
  • Репутация:0±

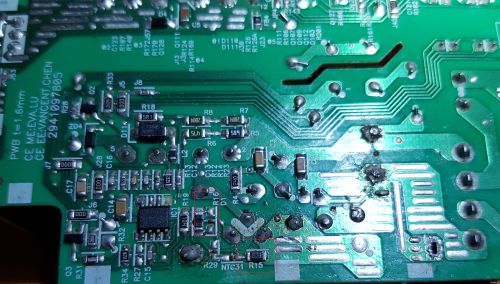

Ребятки, помогите с номиналами выгоревших элементов R15, R16 и силового транзистора Q1 , (пометил красными квадратами) DCB115 220V





Сообщение отредактировал centrpoltava - Среда, 23.09.2020, 17:19
Прохожий Дата: Пятница, 25.09.2020, 18:02 | Сообщение # 96

Пользователи

Прохожий

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата
centrpoltava
Ребятки, помогите с номиналами выгоревших элементов ... силового транзистора Q1
любой мощный высоковольтный полевик n-канал
например 6N80


Сообщение отредактировал Прохожий - Пятница, 25.09.2020, 18:08
centrpoltava Дата: Суббота, 26.09.2020, 12:36 | Сообщение # 97

Заблокированные

centrpoltava

Рядовой

  • Сообщений:3
  • Репутация:0±

Полевик нашел, вот его аналоги: IPA80R280P7, STF23N80K5, STF25N80K5, SPA17N80C3, STP25N80K5, STB25N80K5, SPP17N80C3
по резисторам вопрос?...
poltavanet Дата: Среда, 30.09.2020, 18:17 | Сообщение # 98

Пользователи

poltavanet

Рядовой

  • Сообщений:3
  • Репутация:0±

В даташите к шиму IW1710 r16 22 Ohm, r15 1 KOhm. Если есть у кого схема подскажите так ли?
soyavadim Дата: Суббота, 10.10.2020, 16:22 | Сообщение # 99

Пользователи

soyavadim

Рядовой

  • Сообщений:1
  • Репутация:0±

Пришла в ремонт зарядка DeWALT DCB115, вылетели ШИМ, PC817, 0.41 Om, smd - розсыпуха, полевик.
Все установил, загвоздка в номинале стабилитрона ZD4 ( на фото обозначил красным), может кто поможет с номиналом или схемкой.





Может кому пригодиться, стабилитрон ZD4 стоит в стабилизаторе напряжения на транзисторе для питания ШИМ IW1710, установил стаб. на 12 вольт, зарядка заработала, по даташиту на ШИМ максимальное напряжение питания 16 вольт.
yuran191271 Дата: Пятница, 16.10.2020, 01:08 | Сообщение # 100

Пользователи

yuran191271

Рядовой

  • Сообщений:10
  • Репутация:0±

Ставил на 16в стабилитрон ZD4
