Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
zeotcg
|
Дата: Четверг, 03.10.2019, 23:12 | Сообщение # 31
|
|
|
Цитата Конечно, продать 115 зарядное и купить 112 зарядное
1.
Это, действительно, вариант, но хотелось бы еще узнать возможность простой модернизации DCB115 (без переделки трансформатора) для снижения тока заряда аккумуляторов, чтобы устранить перегрев и не устанавливать внутрь вентилятор.
Можно ли, все же ?
2.
Теперь насчет самих аккумуляторов.
Например, в XR-5.0 установлены 10 элементов емкостью 2.5Ач двумя параллельно соединенными сборками в каждой из которых по 5 элементов последовательно.
Может максимальный рекомендованный ток для 18650-25R и 4А, но, по теории, оптимальный ток заряда элемента составляет 0.1С, а разряда 0.2С. Именно на таких токах и проверяют их заявленные характеристики. Поскольку внутри XR две параллельные сборки, то оптимальный ток заряда должен быть 2х0.1х2.5=0.5А, т.е. всего 500мА. Если заряжать большими токами - аккумулятор будет служить меньше по времени. Понятно, что долго заряжать не хочется, поэтому приходится увеличивать ток заряда, но не в 10 раз же до 5А.
Или я тут что-то путаю ?Добавлено (03.10.2019, 23:16)
---------------------------------------------
Кстати, а куда пропала схема DCB115 - раньше можно было скачать, вроде ?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 04.10.2019, 08:35 | Сообщение # 32
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата zeotcg (  ) но, по теории, оптимальный ток заряда элемента составляет 0.1С, а разряда 0.2С.
Это теория для кадмиевых элементов, а не литиевых
Для литиевых с химией INR (Литий-марганцевый никель) по теории Ток заряда 0,2-0,5С считается номинальным режимом зарядки, ток 0,5-1С – ускоренным режимом.
Но для точных данных надо смотреть именно даташит производителя на элементы (приводил выше данные)
Да чем меньше ток заряда и разряда - тем больше срок службы у любой батареи
Цитата zeotcg ( ) а куда пропала схема DCB115 - раньше можно было скачать, вроде ?
на месте
1- просто нельзя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
qqk
|
Дата: Понедельник, 07.10.2019, 11:58 | Сообщение # 33
|
|
|
Как посмотреть схему зарядника, если нет трех сообщений на форуме...
Подскажите, а какой преобразователь 220-120В можно поставить внутрь зарядника?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 07.10.2019, 12:03 | Сообщение # 34
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата qqk ( ) Как посмотреть схему зарядника, если нет трех сообщений на форуме...
очень просто - написать 3 полезных сообщения, например может у вас есть вскрытое зарядное 115, выложите фото его внутренностей или других зарядных или инструмента и будет доступ
Цитата qqk ( ) Подскажите, а какой преобразователь 220-120В можно поставить внутрь зарядника?
например такой: http://www.78294.ru/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
74shum74
|
Дата: Вторник, 08.10.2019, 17:24 | Сообщение # 35
|
|
|
Здравствуйте, хочу приобрести зарядное устройство dewalt 105, чем оно отличается от 101
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 08.10.2019, 18:12 | Сообщение # 36
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата 74shum74 ( ) dewalt 105, чем оно отличается от 101
По функционалу разницы никакой, просто схемотехника у них разная
Мне нравятся 101 тем что всегда можно выбрать ток заряда не 4 ампера, а поставить например 2,7А - это очень хорошо для аккумуляторов 1,5 и 2 ач так как для них ток заряда в 4А это слишком
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shvetspavel2
|
Дата: Вторник, 29.10.2019, 15:56 | Сообщение # 37
|
|
|
Снизить нагрев можно изменив номинал резистора в цепи стока силового ключа
Например у меня стоял резистор 0,68 ом , поставил вместо него 1,2 Ом
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 29.10.2019, 17:34 | Сообщение # 38
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата shvetspavel2 ( ) Например у меня стоял резистор 0,68 ом , поставил вместо него 1,2 Ом
поэтому и греется все меньше
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shvetspavel2
|
Дата: Вторник, 29.10.2019, 19:10 | Сообщение # 39
|
|
|

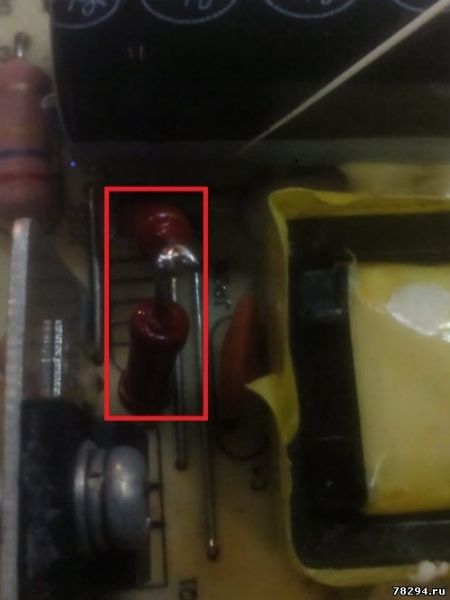

Обычно ремонт когда делаю преобразователя, сразу меняю резистор , чтобы перегрев ниже был.
В блоке DCB107 которые носят на ремонт резистор выделил цветом

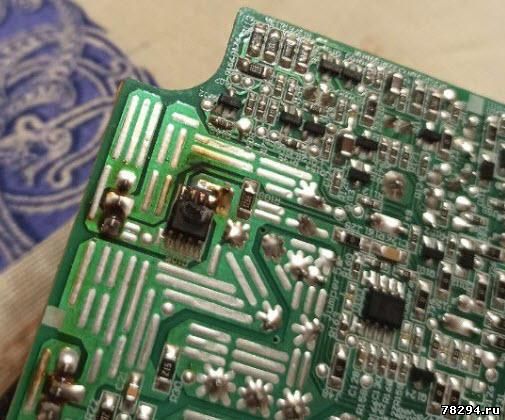

У меня на очередной зарядке DCB107 отгорела ножка микросхемы U100 , похоже это контроллер заряда.
Подскажите марку микросхемы?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2019, 08:38 | Сообщение # 40
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Фото приложите пожалуйста в формате только JPEG
Другие форматы увы форум не умеет
U100 - v8f 726
Да контроллер заряда литиевых акб от Semiconductor
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
shvetspavel2
|
Дата: Пятница, 01.11.2019, 18:36 | Сообщение # 41
|
|
|
U100 - v8f 726
Да контроллер заряда литиевых акб от Semiconductor-
это скорее всего SMd code, потому что в поиске он не находится. Интересно, они в продаже есть, или их только с доноров снимают?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 01.11.2019, 18:43 | Сообщение # 42
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
да смд код на номер 8pin контроллера
только с доноров
Потому что спец заказ и не ищатся просто так
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
bmp
|
Дата: Среда, 13.11.2019, 15:03 | Сообщение # 43
|
|
|

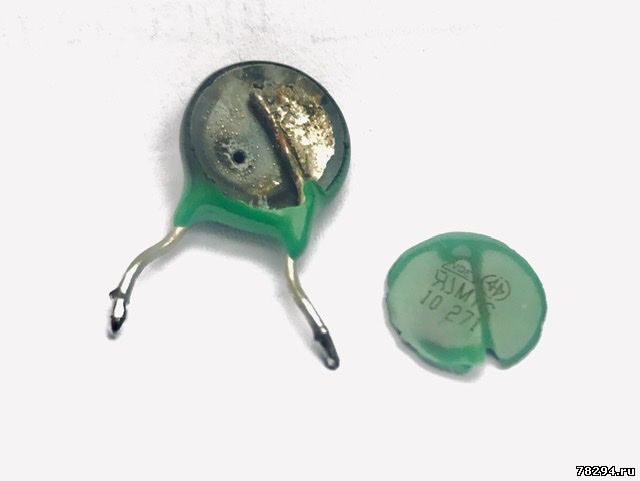

Я первый раз на зарядное Dewalt dcb115 впаял варистор 10 271(паял как на фото,сверлил дырочки,и через них ножки пропустил) воткнул в розетку работает,и на третий раз втыкаю и ба-бах,аж автомат в квартире выбил,Что пошло не так ?
Выпаял я его,корпус зарядки помыл от копоти,и зарядное работает.
Переделывал по старинке,замена конденсатора на 100мкф 450В,впаивал термистор 10D-9,и выпаивал трансформатор и менял подключение обмоток
Без варистора работало и заряжало, я просто решил попробовать еще и варистор добавить, и три-четыре раза подряд воткнул в розетку, хотел
посмотрел искрит ли вилка в розетке, а оно как бахнуло, я его опять выпаял, и все работает нормально.
Наверное левый варистор, я не в одну зарядку варисторы не ставил, только в эту решил, и больше не хочу:)
термисторы ставлю только в 115-е зарядки
Сообщение отредактировал bmp - Среда, 13.11.2019, 17:12 |
|
|
|
|
|
vsrusik
|
Дата: Воскресенье, 15.12.2019, 03:20 | Сообщение # 44
|
|
|
Цитата bmp ( ) впаял варистор 10 271
или я что-то путаю... ?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 15.12.2019, 12:17 | Сообщение # 45
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата vsrusik ( ) что ставить надо на 471 вольт, почему вы решили 271 воткнуть?
Напряжение срабатывания среднеквадратичное - 275В
Купить можно здесь: http://ali.pub/48ka7m
или здесь: http://ali.pub/48kafs
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vitaliy1109
|
Дата: Четверг, 16.01.2020, 15:52 | Сообщение # 46
|
|
|

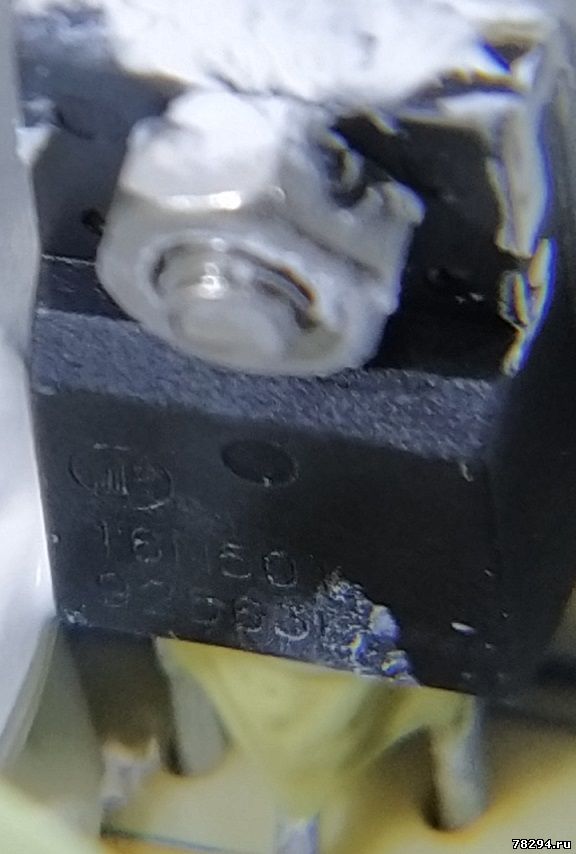

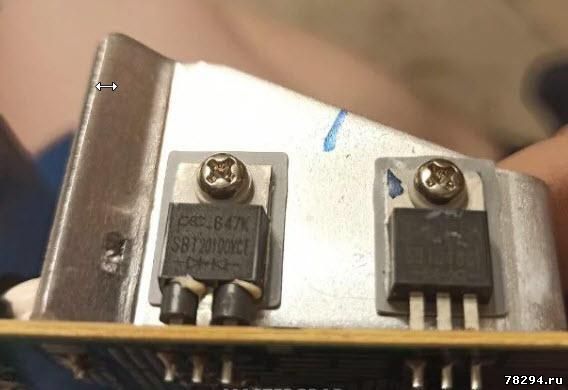

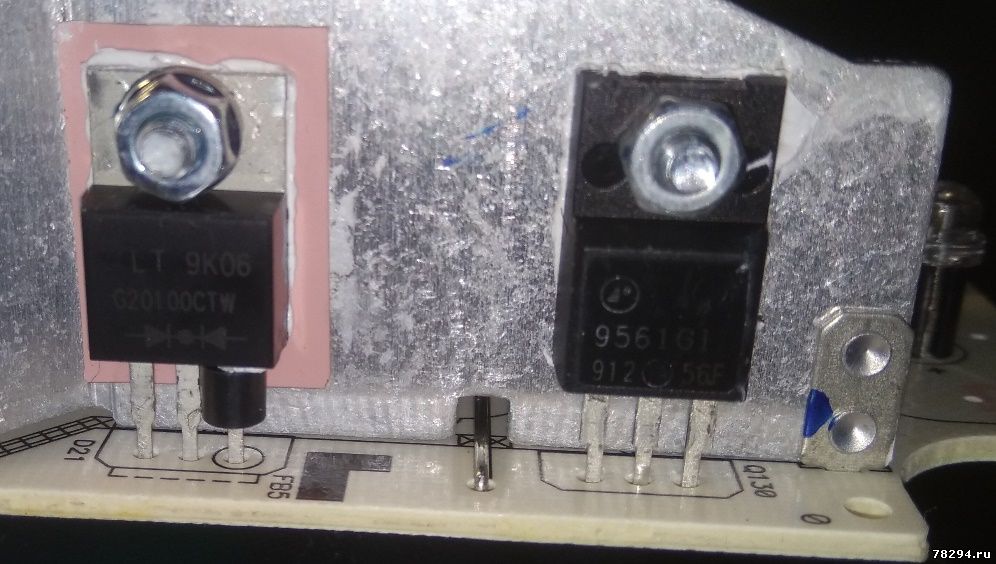

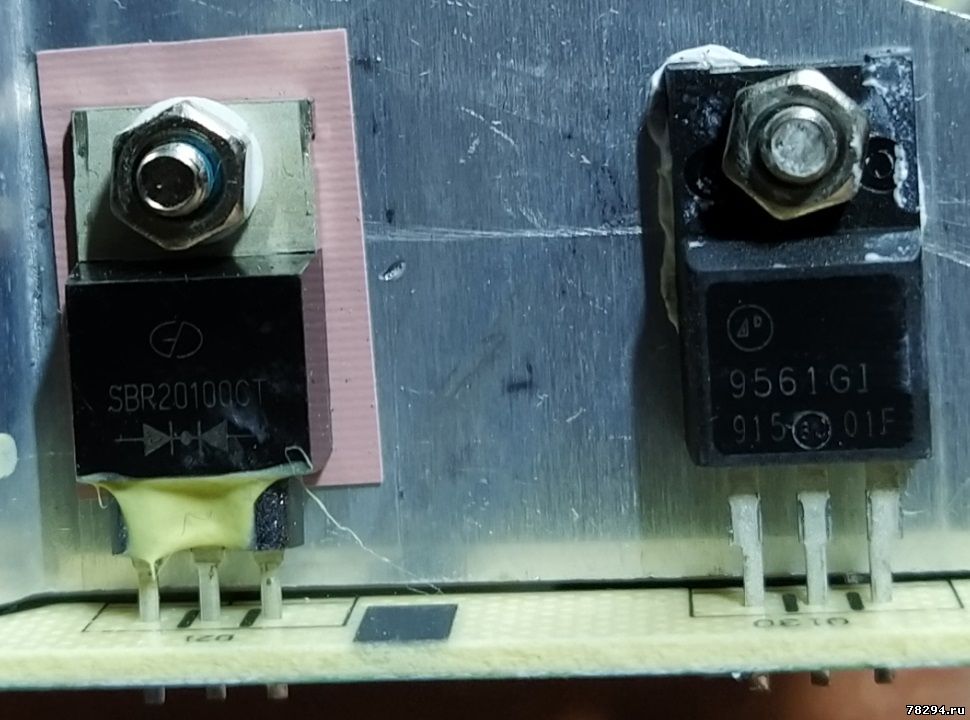

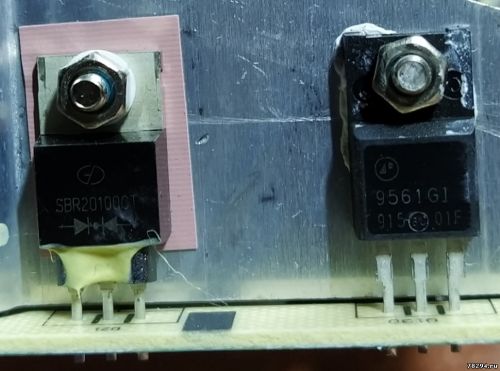

K12A60 чем можно ещё заменить?
---------------------------------------------
Какое зарядное ещё есть аналогичное?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.01.2020, 16:10 | Сообщение # 47
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Цитата vitaliy1109 ( ) K12A60 чем можно ещё заменить?
Цитата vitaliy1109 ( ) Какое зарядное ещё есть аналогичное?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Darkrain
|
Дата: Вторник, 04.02.2020, 00:43 | Сообщение # 48
|
|
|

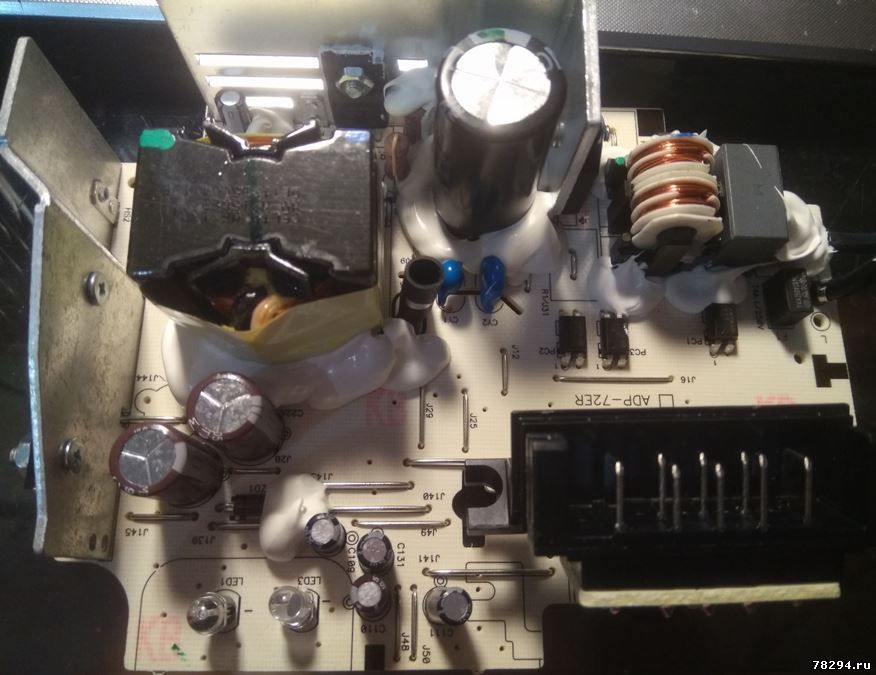

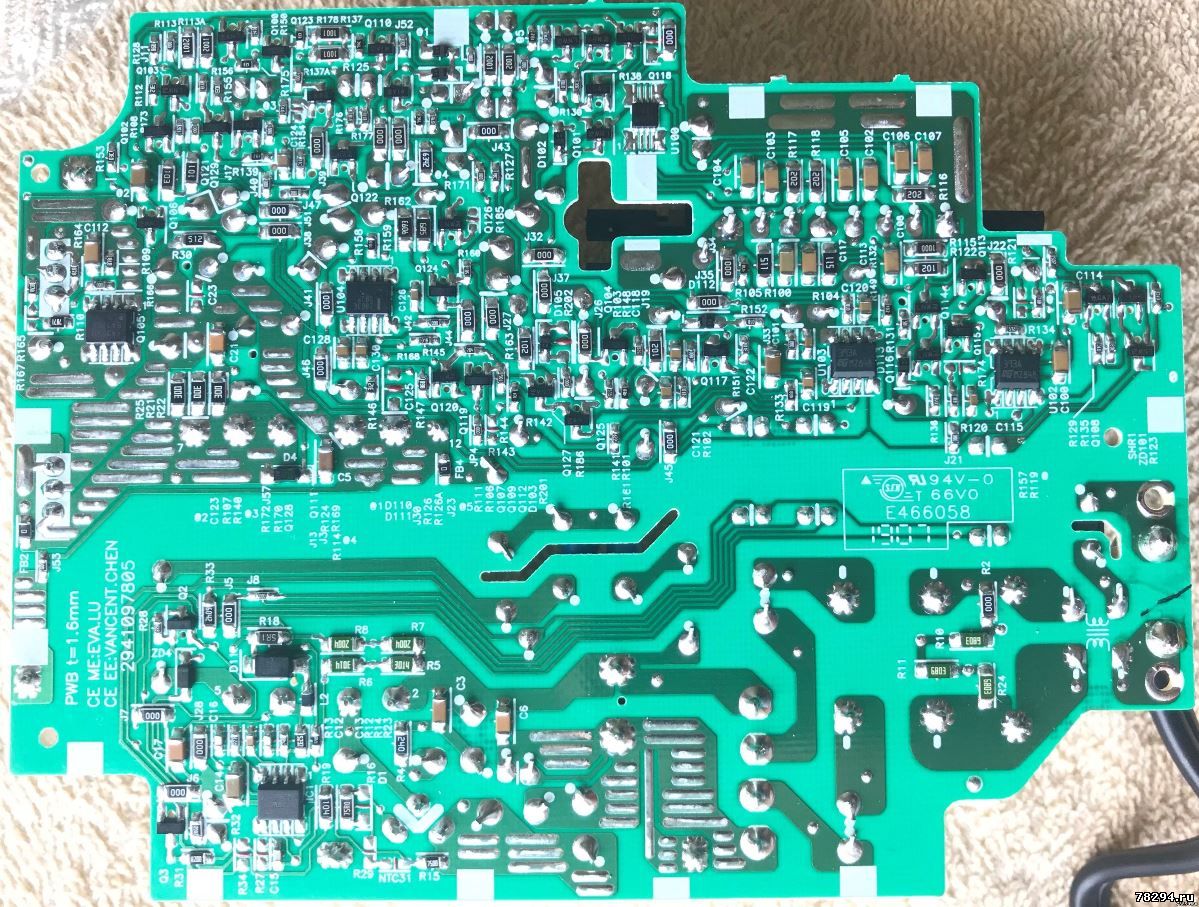

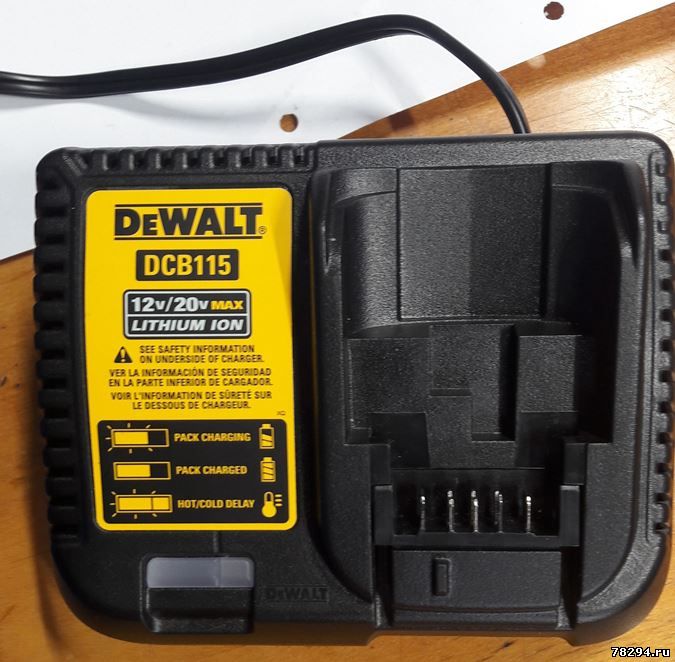

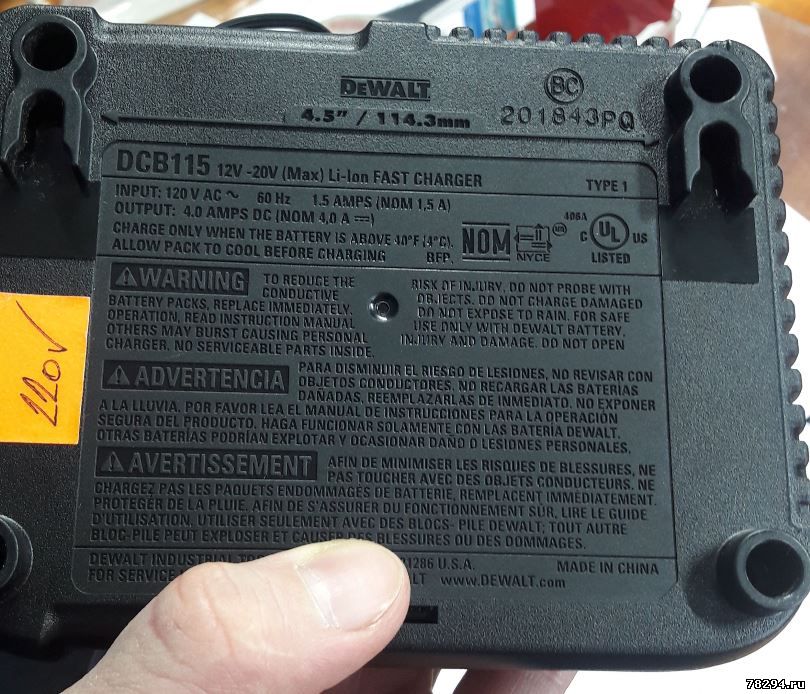

Пришёл набор из Америки dck287d1m1, зарядка 115

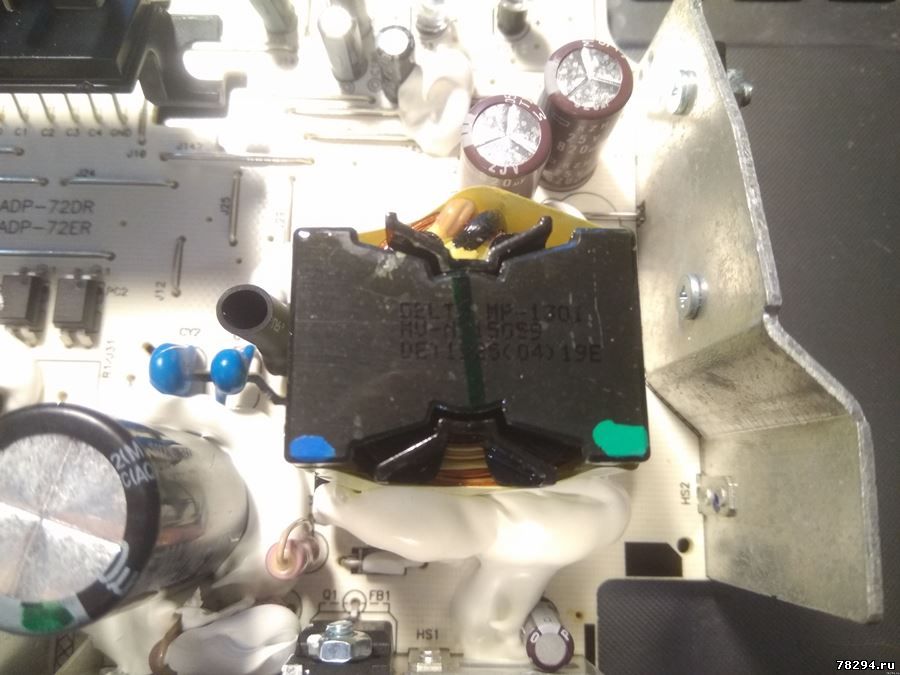

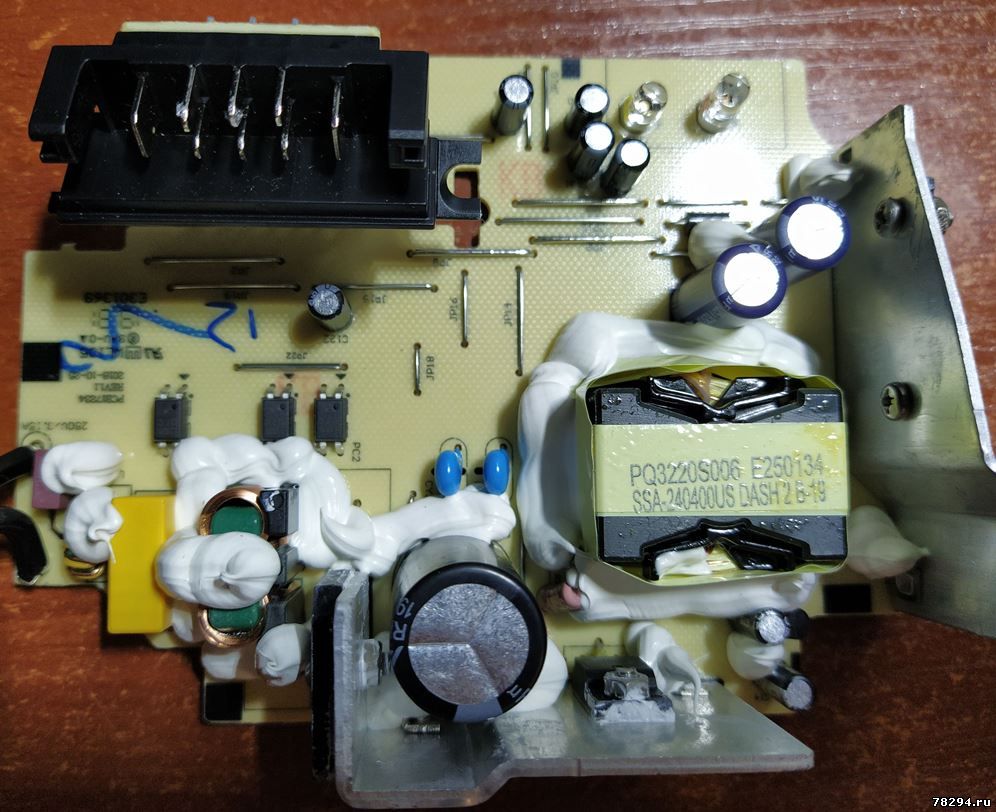

Внутренности
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.02.2020, 09:33 | Сообщение # 49
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Моргание неправильно переделанного зарядного Dewalt DCB115 (12-20V Max) на 220в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.02.2020, 13:08 | Сообщение # 50
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|

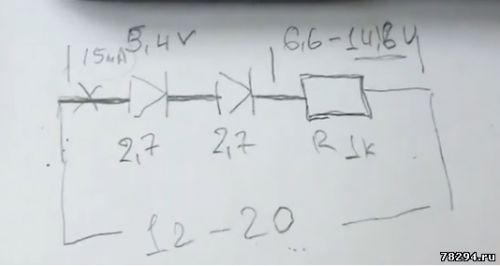

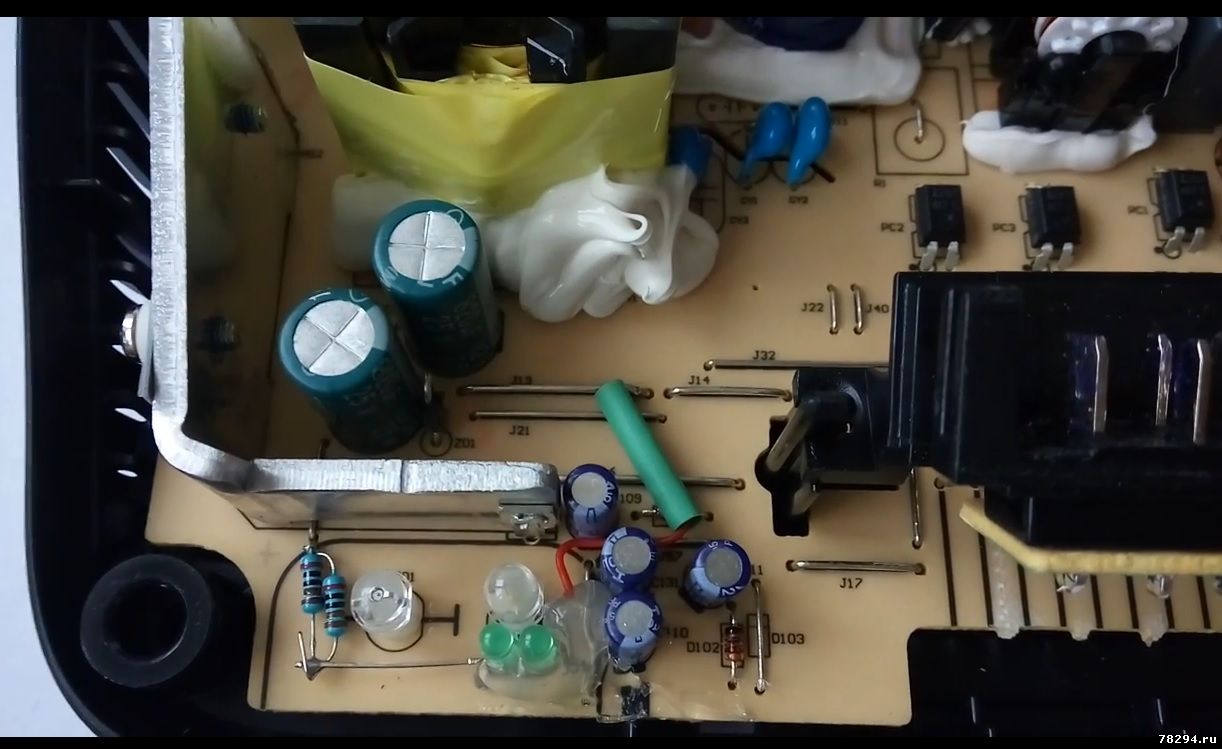

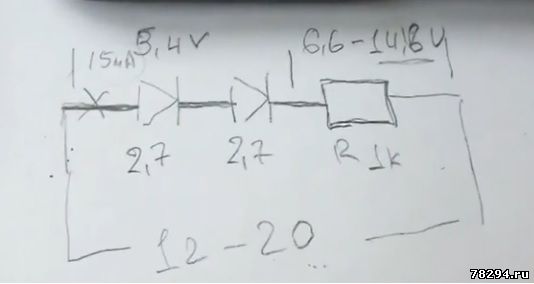

Если необходима индикация на зарядном что оно включено в сеть и исправно:
2 зеленых светодиода и 1 резистор на 1 кОм
припаять к 12 и 13 перемычке на плате
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
safiulin2018
|
Дата: Вторник, 11.02.2020, 23:07 | Сообщение # 51
|
|
|
Доброго вечера!
Зарядное устройство Dewalt DCB 115.
Не заряжает АКБ.
Нет световой индикации.
Есть питание после диодного моста.
Нет напряжения с низкой стороны трансформатора.
Подскажите, что посмотреть?
Пробовал прозванивать его, не выпаивая из схемы.
В одну сторону показывает около 300 Ом, при изменении полярность щупов мультиметра - бесконечность.
|
|
|
|
|
|
safiulin2018
|
Дата: Среда, 12.02.2020, 00:19 | Сообщение # 52
|
|
|

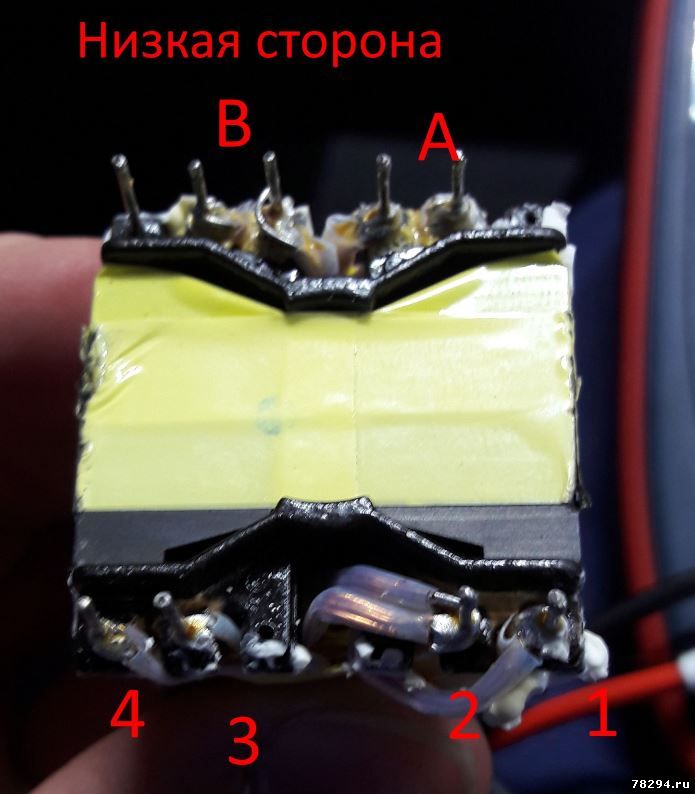

Правильно выводы обозначил?
Выводы на высокой стороне 1 и 2 звонятся м/у собой.
Выводы на высокой стороне 3 и 4 звонятся м/у собой.
Выводы на низкой стороне А и В звонятся м/у собой.
Импульс должен приходить на выводы 1 и 2?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 12.02.2020, 08:06 | Сообщение # 53
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Все правильно АВ вторичная обмотка
1-2 силовая первичка ее и надо перекоммутировать или домотать
проверяйте силовой транзистор и микросхему шим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
romerc456
|
Дата: Понедельник, 17.02.2020, 10:49 | Сообщение # 54
|
|
|
Здравствуйте, подскажите, куда впаивать варистор на тайской зарядке 115?
Сообщение отредактировал romerc456 - Понедельник, 17.02.2020, 10:52 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 17.02.2020, 11:08 | Сообщение # 55
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
сюда:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
romerc456
|
Дата: Понедельник, 17.02.2020, 12:07 | Сообщение # 56
|
|
|
спасибо за ответ, но на вашем фото немного другое расположение элементов, а у меня плата как на вашем фото взятом на этом сайте в начале темы
Добавлено (17.02.2020, 13:34)
---------------------------------------------
ладно, похоже туплю, смутил значок посередине
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.02.2020, 08:29 | Сообщение # 58
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
Извините случайно удалил:
А сколько витков на первичной обмотке и каким сечением?
Достаточно ли будет, если заменить трансформатор на 220в
Сложно ли самому переделать первичную обмотку трансформатора, если нет то сколько нужно сделать витков и каким проводом?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 06.04.2020, 01:22 | Сообщение # 59
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.04.2020, 09:53 | Сообщение # 60
|
Администраторы
Anat78
Майор
- Сообщений:7564
- Репутация:62±
|

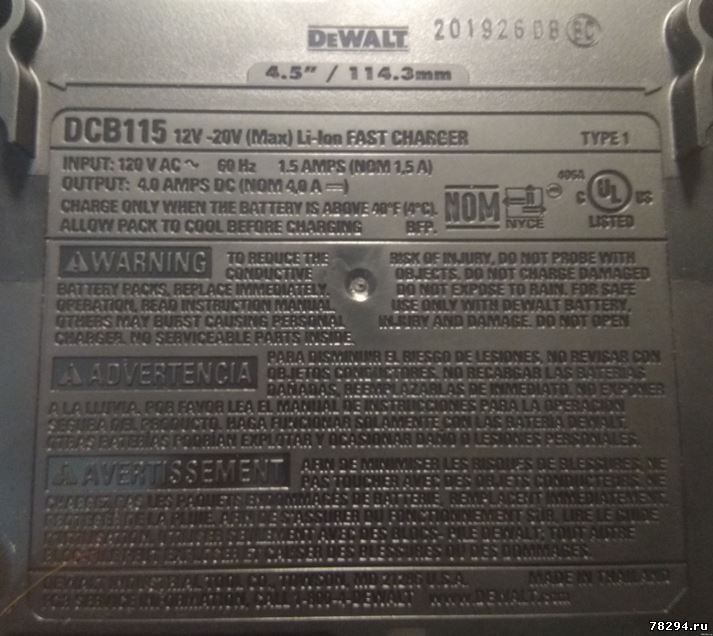

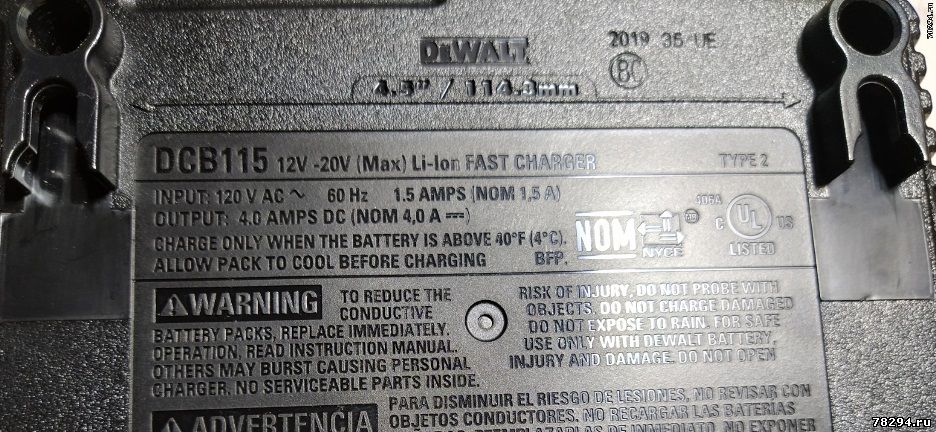

DCB115 Тайланд 201939DB
