Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
zeotcg Дата: Пятница, 08.05.2020, 22:09 | Сообщение # 61

Пользователи

zeotcg

Рядовой

  • Сообщений:6
  • Репутация:0±

В видео по ссылке:
https://www.youtube.com/watch?v=mNGsh4SK1LE
на вопрос о назначении термистора
вы ответили:
Цитата
Anat78294 10 месяцев назад
Для плавного заряда электролитического конденсатора.

А в этой ветке уже более подробно:
Цитата
Сообщение # 12
В 112 модели термистор не обязателен, так как емкость конденсатора небольшая.
Но если напрягает искра при включении зарядного, то термистор ставится последовательно с предохранителем как и в Dewalt DCB107:
http://www.78294.ru/forum/5-1-79-16-1499656970
Искра возникает по причине большого тока заряда электролитического конденсатора при включении в сеть, так как сопротивление
конденсатора (импеданс) очень маленькое - примерно 0,1ом всего, возникает скачек тока при включении до 50-80ампер (но очень малой продолжительности по времени), который очень вреден не только для самого электролитического конденсатора, но и для диодного моста.
Добавление термистора на 10-20 ом позволяет уменьшить бросок тока до 15-10А.


Искра действительно реально напрягает, но есть Три вопроса:
1.  На входе стоит предохранитель на 2А – почему он НЕ сгорает без термистора, если при включении зарядки в сеть 220V ток достигает 50-80А (и
даже с термистором, с которым ток будет до 10-15А) ?
2.  Зачем резать дорожку после предохранителя для запайки термистора, если в упомянутом видео по ссылке термистор запаивается
вместо уже имеющейся перемычки сразу после плюсового вывода моста непосредственно перед тем самым сглаживающим конденсатором ?
3.  Ток термистора выбирается равным предельному току предохранителя (например, для DCB115 термистор надо выбирать на 4А) ?


Сообщение отредактировал zeotcg - Пятница, 08.05.2020, 22:19
Anat78 Дата: Пятница, 08.05.2020, 22:23 | Сообщение # 62

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

1) Просто потому что длительность этого большого зарядного тока всего 5мсек
Из характеристик предохранителя - Время срабатывания быстродействующих предохранителей (179020.2; 2 А, 250 В, 5х20 мм) при 10-кратной токовой перегрузке составляет примерно 10 мc
Для предохранителя ZH101 который обычно стоит в девалтах, при 10-кратной токовой перегрузке составляет примерно 20 мc
При меньшем времени - ток не нормируется вообще и может составлять до 100 крат



2) Вместо перемычки как показало не очень, термистор греет конденсатор а это снижает его срок службы, если разнесете то паяйте вместо перемычки
Вот так правильно последний вариант: http://www.78294.ru/forum/5-3-2024-16-1577818187

3) По току потребления зарядным - который указан на шильдике/2


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
zeotcg Дата: Пятница, 08.05.2020, 23:28 | Сообщение # 63

Пользователи

zeotcg

Рядовой

  • Сообщений:6
  • Репутация:0±

Спасибо - исчерпывающе по первым двум вопросам.
По третьему не понял - на желтой наклейке сверху ток потребления не указан.

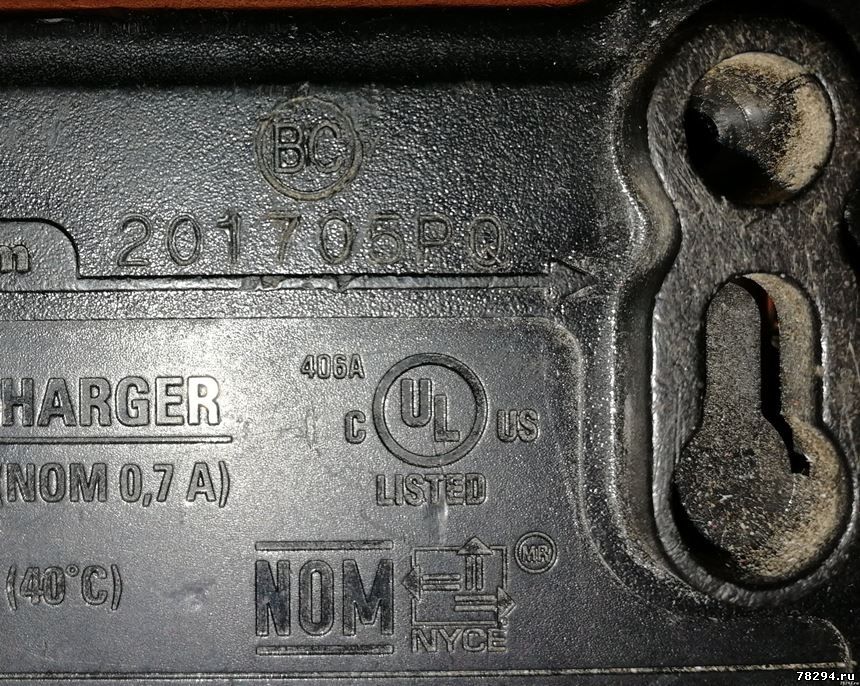

На днище выдавлено: INPUT 120V AC   0.7AMPS   OUTPUT 2.0AMPS DC.
Какой ток не бери с делением на 2 - 2А для термистора не получается?
Anat78 Дата: Пятница, 08.05.2020, 23:34 | Сообщение # 64

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

на 10 ом меньше 2 ампер сложно очень найти просто :)))))



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.05.2020, 11:11 | Сообщение # 65

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

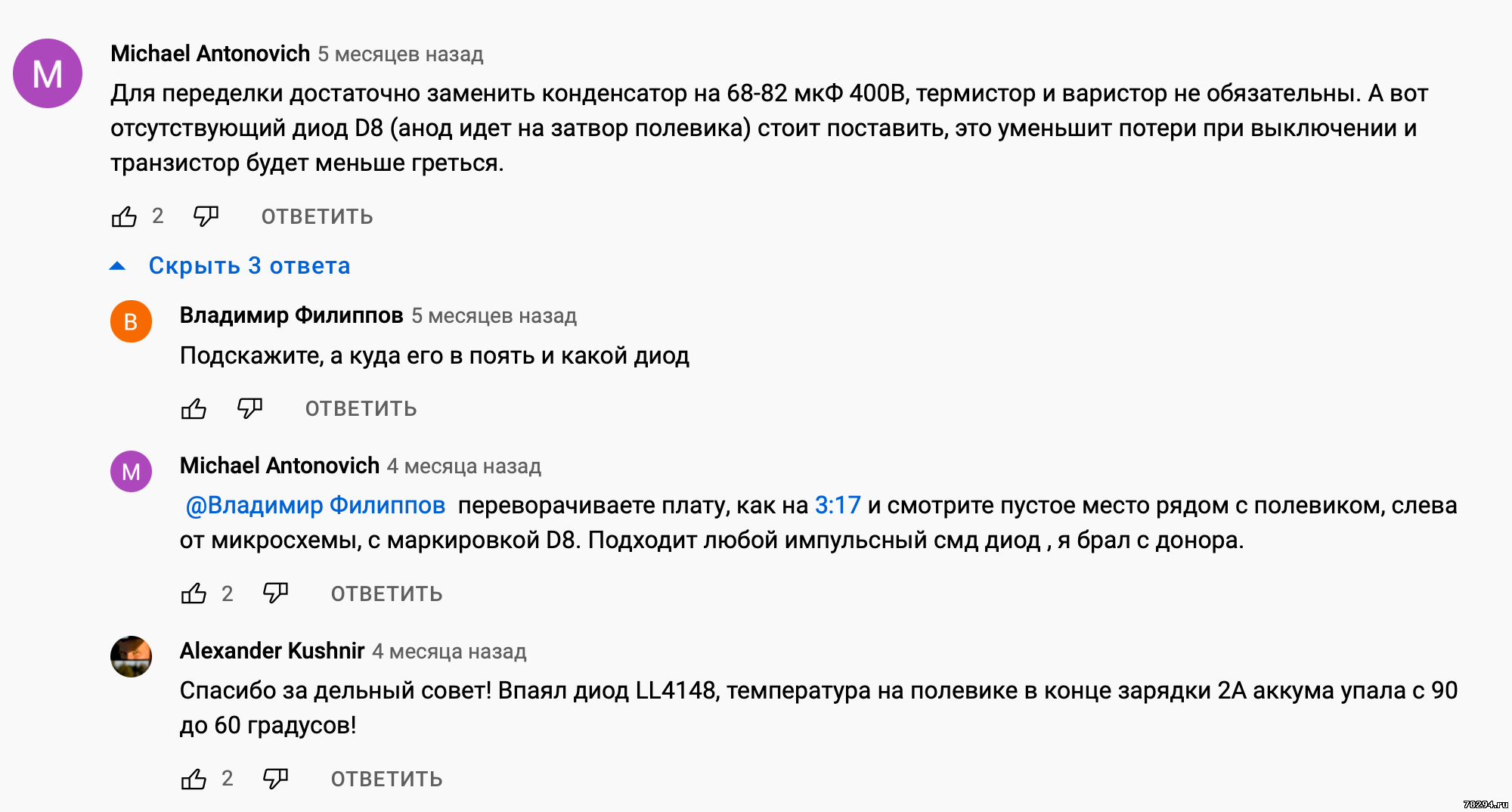

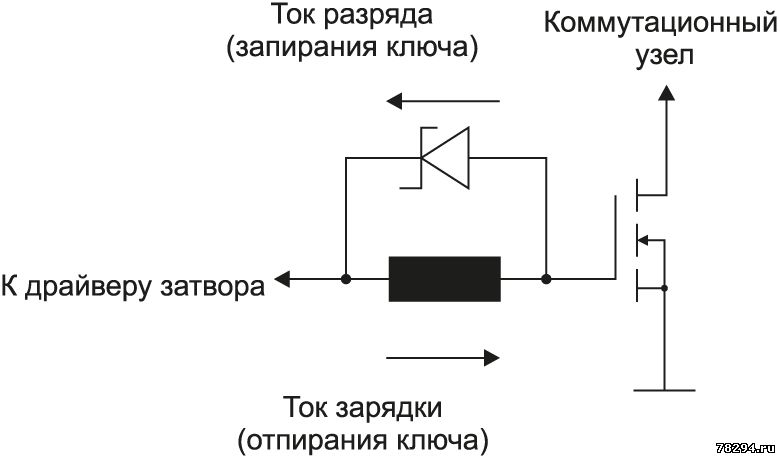

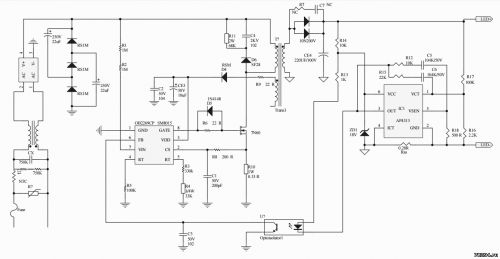

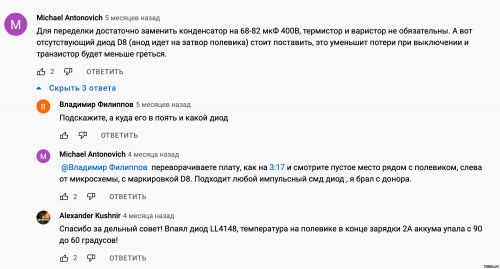

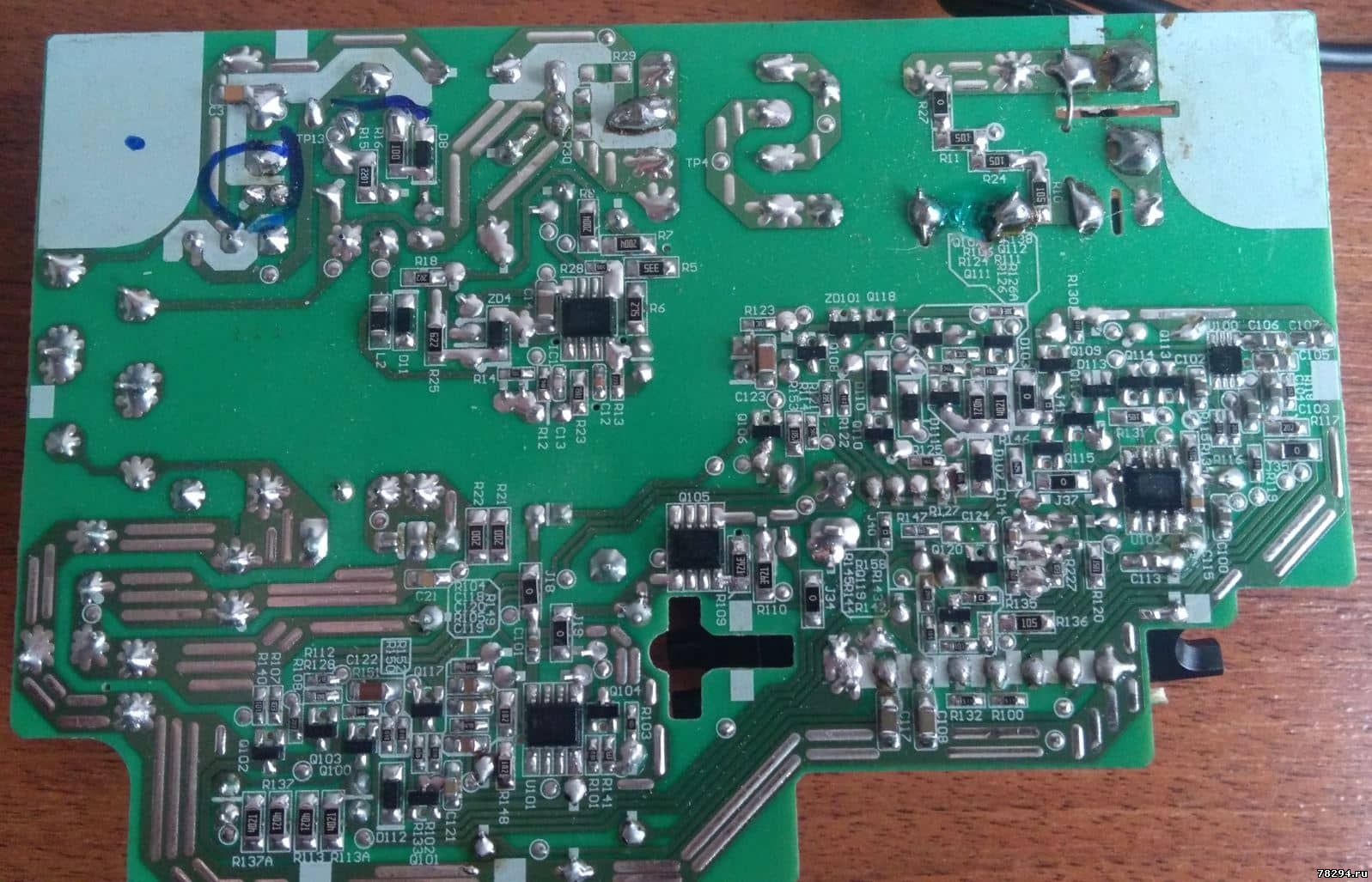

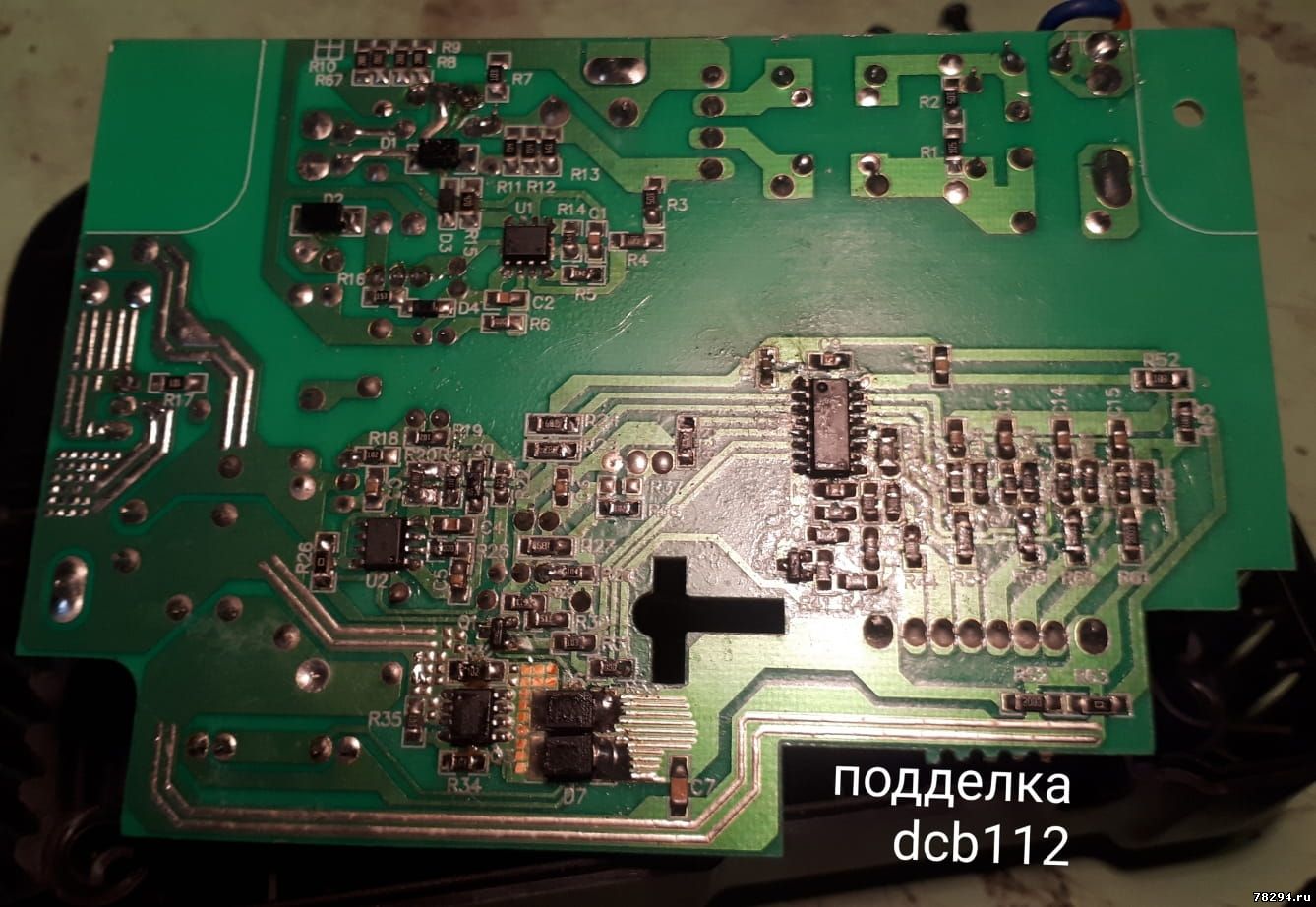

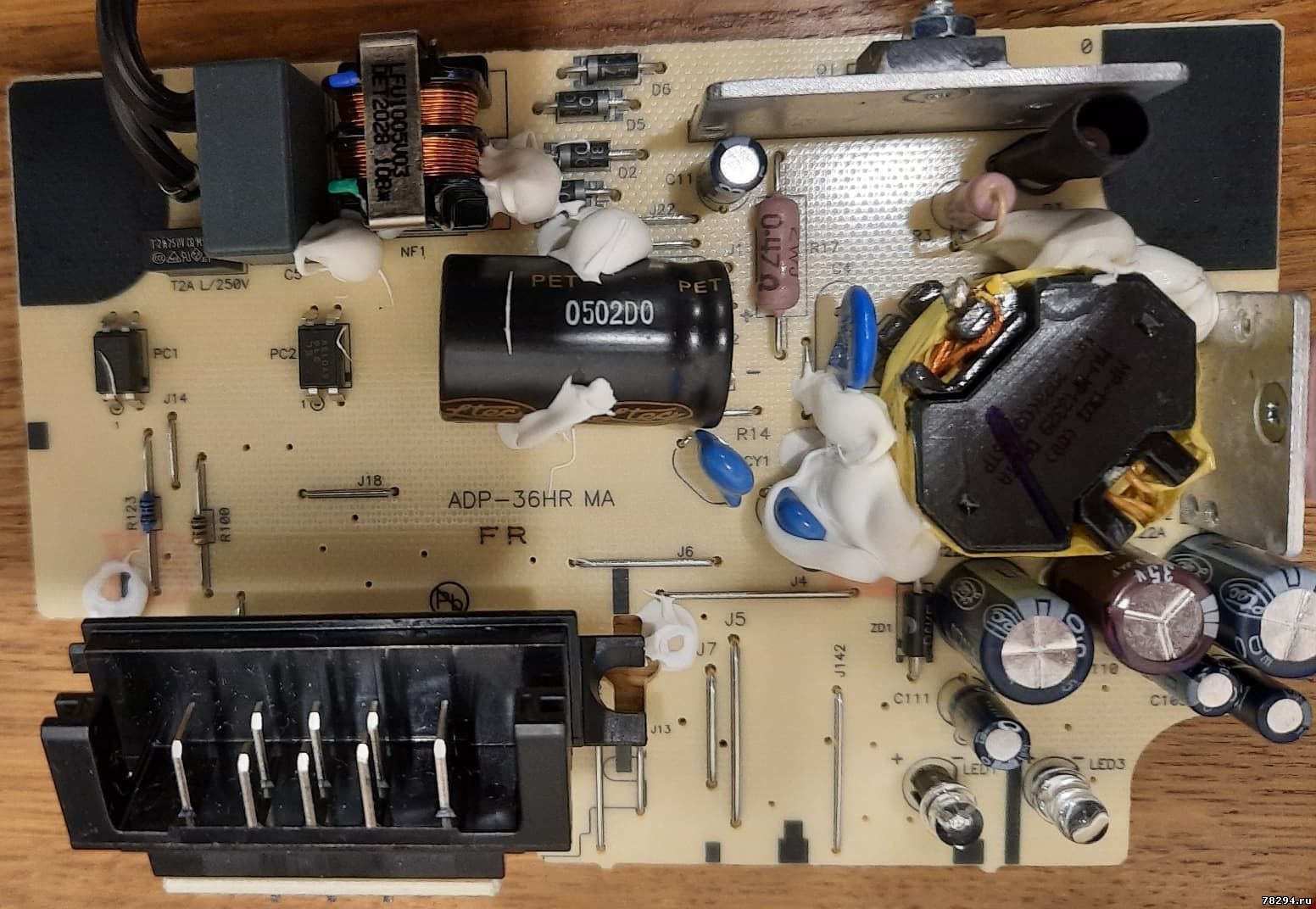

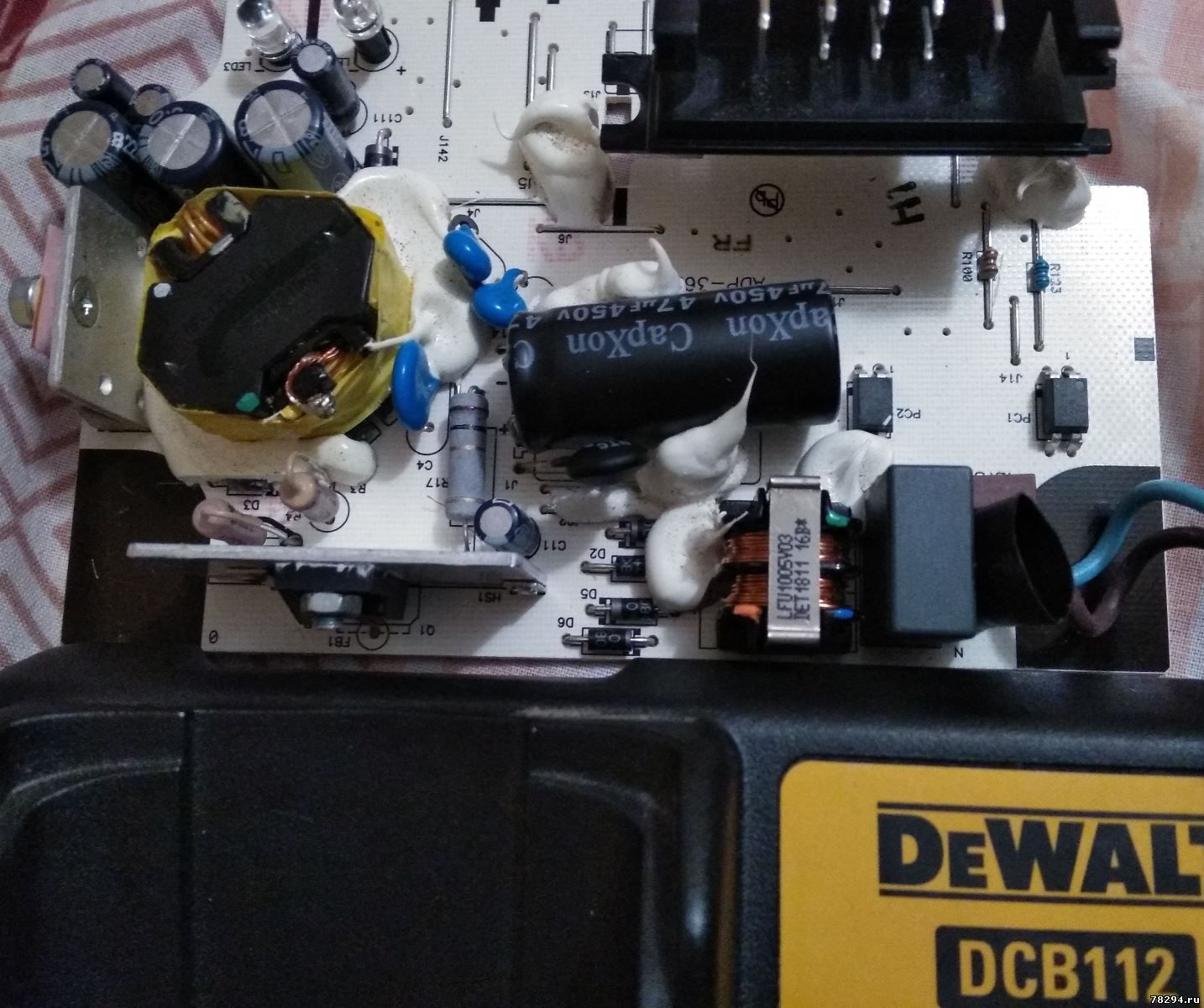

Еще зарядное 112:





и еще другая
Dewalt DCB112
плата
PCB4190 Rev0.2
CEM-1 1.6T 10Z
2016-12-12





https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
CriteDS Дата: Воскресенье, 12.07.2020, 19:17 | Сообщение # 66

Пользователи

CriteDS

Рядовой

  • Сообщений:4
  • Репутация:0±

Добрый день! Имею зарядное, купленное в комплекте с шуруповертом DCD 791

PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. A2

Переделано на 220в продавцом инструмента, путем замены конденсатора и установки варистора, сам лишь добавил термистор по общепринятой схеме.
Суть проблемы: спустя год с небольшим перестал заряжать аккумуляторы. Бабаха не было, все элементы визуально целые, входные цепи целые, на конденсаторе 100мкф х 400в присутствует 290 вольт, которые очень медленно снижаются после отключения от сети. Менял силовой мосфет STP10NK60ZFP - не помогло. Есть подозрение, что не стартует шим iW1710-01. Буду признателен, если поможете советом, куда копать.

Выпрямительный по холодной части - Проверил сразу, исправен. Мощные резисторы обвязки силового ключа тоже целы.
Могла ли 1710 накерниться от перегрева? Последний раз зарядку забыл на ночь с аккумом, солнце с утра его погрело на подоконнике...
Anat78 Дата: Воскресенье, 12.07.2020, 19:41 | Сообщение # 67

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Мог и контроллер заряда сгореть и шим

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
CriteDS Дата: Воскресенье, 12.07.2020, 19:52 | Сообщение # 68

Пользователи

CriteDS

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Мог и контроллер заряда сгореть и шим
Печаль.. А нет ли схемы именно этой ревизии платы? На форуме не нашел. Думаю для начала поменять1710, там в обвязке  2 оптопары, страшно перемыкать для проверки)
Anat78 Дата: Среда, 15.07.2020, 10:39 | Сообщение # 69

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Схема по высокой та же самая что и стандартная от 1710

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
CriteDS Дата: Пятница, 24.07.2020, 23:04 | Сообщение # 70

Пользователи

CriteDS

Рядовой

  • Сообщений:4
  • Репутация:0±

Anat78, Шим исправен (менял), но упорно не стартует.

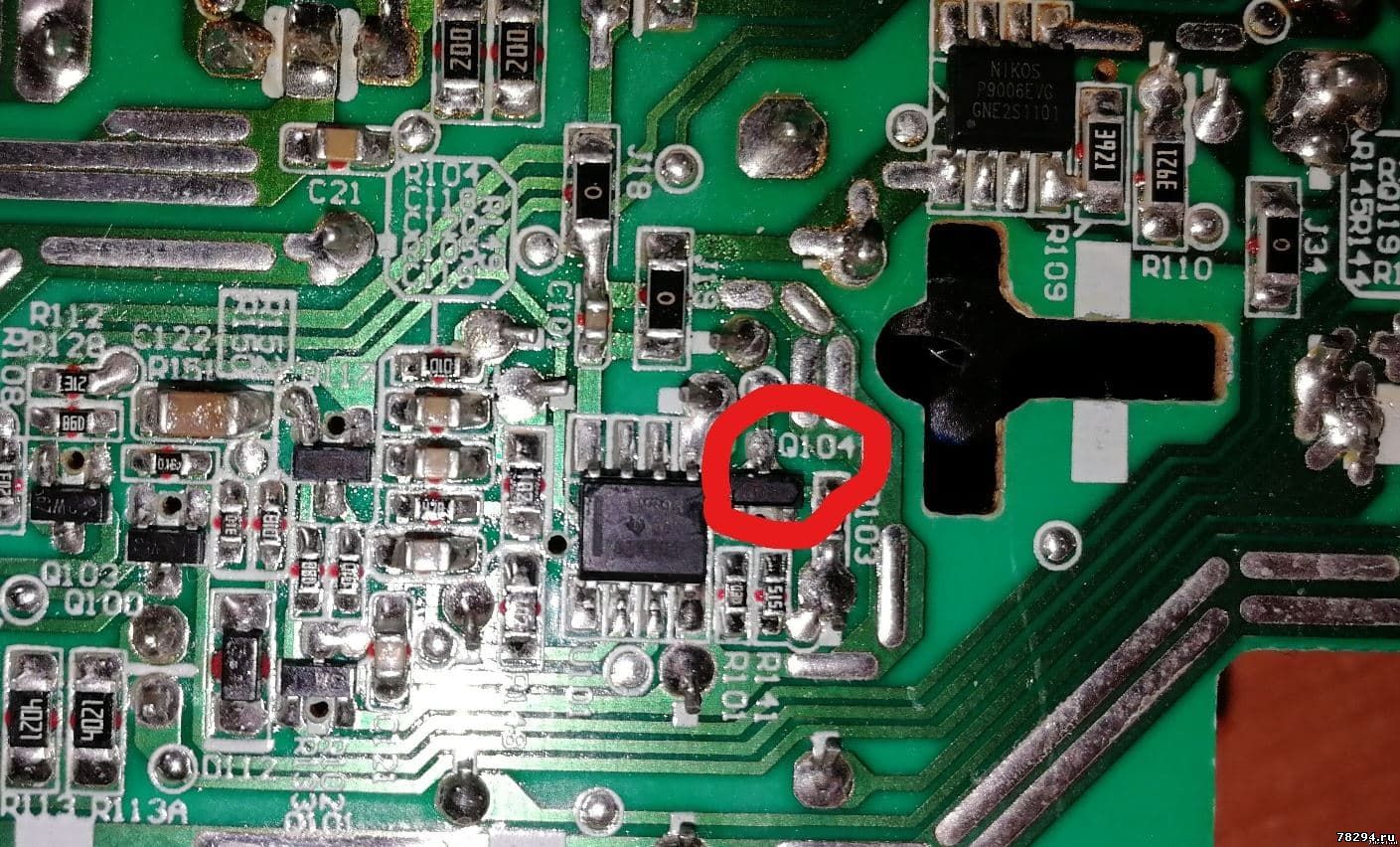

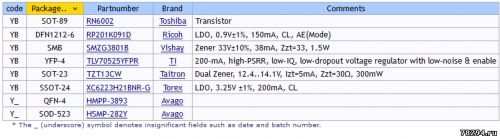

Помогите опознать транзистор Q2 (плата PHIHONG USA
PBM40X-200-R),  после герметика почти не видно надписи. На буржуйском форуме писали, что бывает вылетает и шим не запускается..
CriteDS Дата: Пятница, 24.07.2020, 23:05 | Сообщение # 71

Пользователи

CriteDS

Рядовой

  • Сообщений:4
  • Репутация:0±

Добавлено (26.07.2020, 02:07)
---------------------------------------------
Отбой, нашел, это 2SD1616A.

oil_taman@opasciscom Дата: Суббота, 22.08.2020, 22:40 | Сообщение # 72

Пользователи

oil_taman@opasciscom

Рядовой

  • Сообщений:8
  • Репутация:0±

Цитата yesx642 ()
Что такое черная линия? Трудно понять фото

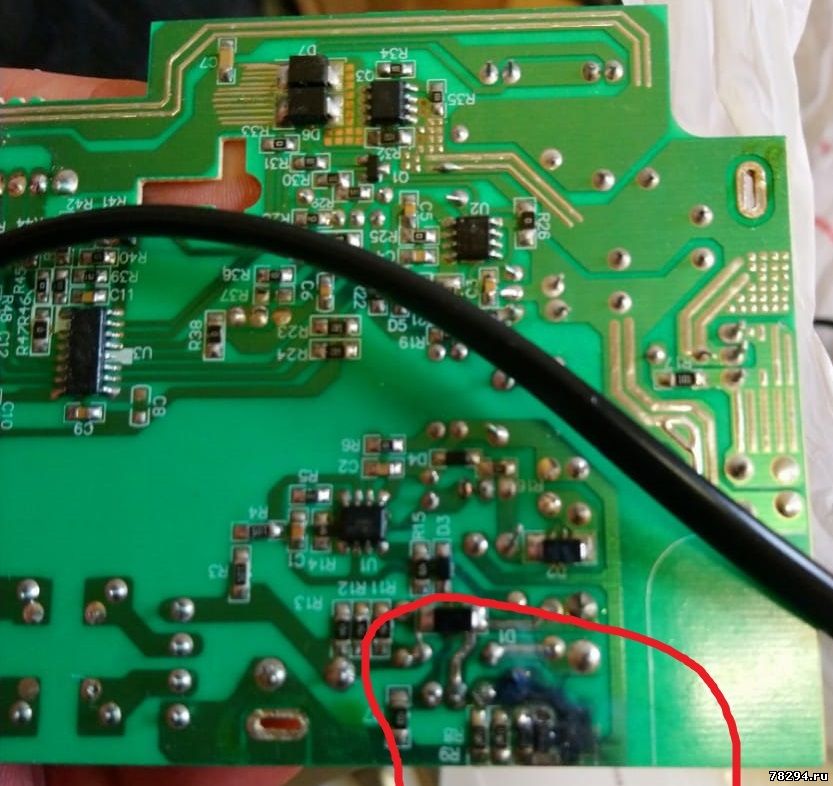

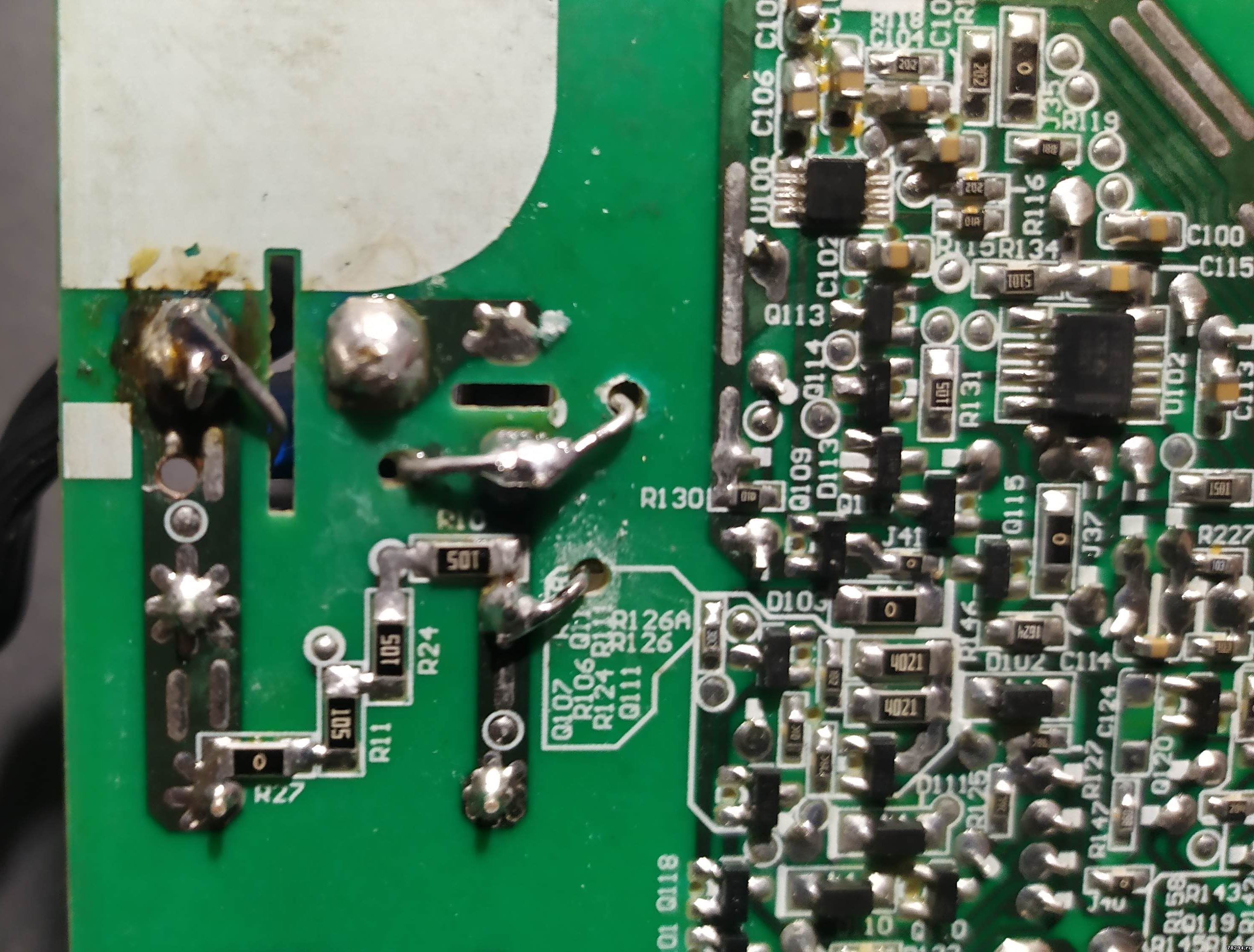

Перерезана дорожка, далее залит пропил акриловым лакомом. Просто лак чёрный был. Сейчас использую прозрачный лак и для варистора просверливаю отдельные отверстия.
alexsteff83 Дата: Пятница, 02.10.2020, 19:48 | Сообщение # 73

Пользователи

alexsteff83

Рядовой

  • Сообщений:1
  • Репутация:0±

День добрый, помогите переделать зарядку dewalt dcb112 ph1hong usa pbm40x-200-r 29511600072-ra1 rev. a1
Куда впаять термистор?

Anat78 Дата: Пятница, 02.10.2020, 23:57 | Сообщение # 74

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

В 12 сообщении все фото

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
poltavanet Дата: Четверг, 08.10.2020, 16:32 | Сообщение # 75

Пользователи

poltavanet

Рядовой

  • Сообщений:3
  • Репутация:0±

Кто то заказывал с алиэкспрес шимки 1710 ставили, как работают. У меня на них работает но не заряжает, хотя светодиод мигает вечно.
Anat78 Дата: Четверг, 08.10.2020, 16:34 | Сообщение # 76

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Заказывал, все отлично, если моргает но не заряжает то значит еще что то дохлое в зарядном еще

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
yuran191271 Дата: Воскресенье, 18.10.2020, 14:40 | Сообщение # 77

Пользователи

yuran191271

Рядовой

  • Сообщений:10
  • Репутация:0±

Смотри обвязку ШИМа по второй ножке, Если не одиночные импульсы а пачки импульсов
то делитель на сопротивлениях подобран не корректно
ivanshevakov Дата: Понедельник, 16.11.2020, 17:50 | Сообщение # 78

Пользователи

ivanshevakov

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте,
Прежде всего спасибо за наставления - переделал конденсатор, варистор, термистор - все заработало(У меня зарядное dcb 112),
НО, будучи человеком далеким от электроники (уровень - прямые руки, физика 11 класс школы) и одновременно педантичным - хотел бы разобраться:
- могли бы мне разъяснить как может трансформатор рассчитанный на 110 вольт без переделки выдавать нужное (такое же) напряжение на выводах при подключении к 220В? И возможно ли использование такого зу в долгосрочной перспективе? Могли бы объяснить на пальцах что происходит с током при входящем напряжении 220В до момента вывода на клеммы зарядки аккумулятора, в отличие от родного тока 110В (как я понимаю что в одном, что во 2м случае в итоге одинаковый ток, т.е. напряжение и сила тока идет на аккумулятор?!)
Спасибо большое
Anat78 Дата: Понедельник, 16.11.2020, 17:52 | Сообщение # 79

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Вот тут очень подробно все расписано и понятным языком: https://yadi.sk/i/FgVFitQ4nR3kq

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
7876807 Дата: Четверг, Вчера, 01:55 | Сообщение # 80

Пользователи

7876807

Рядовой

  • Сообщений:1
  • Репутация:0±

Доброго времени суток.
Имеется зарядное устройство DCB112
PHIHONG USA
PBM40X-200-R
29511600072-RB2

E112804
94V-0
дата 2020

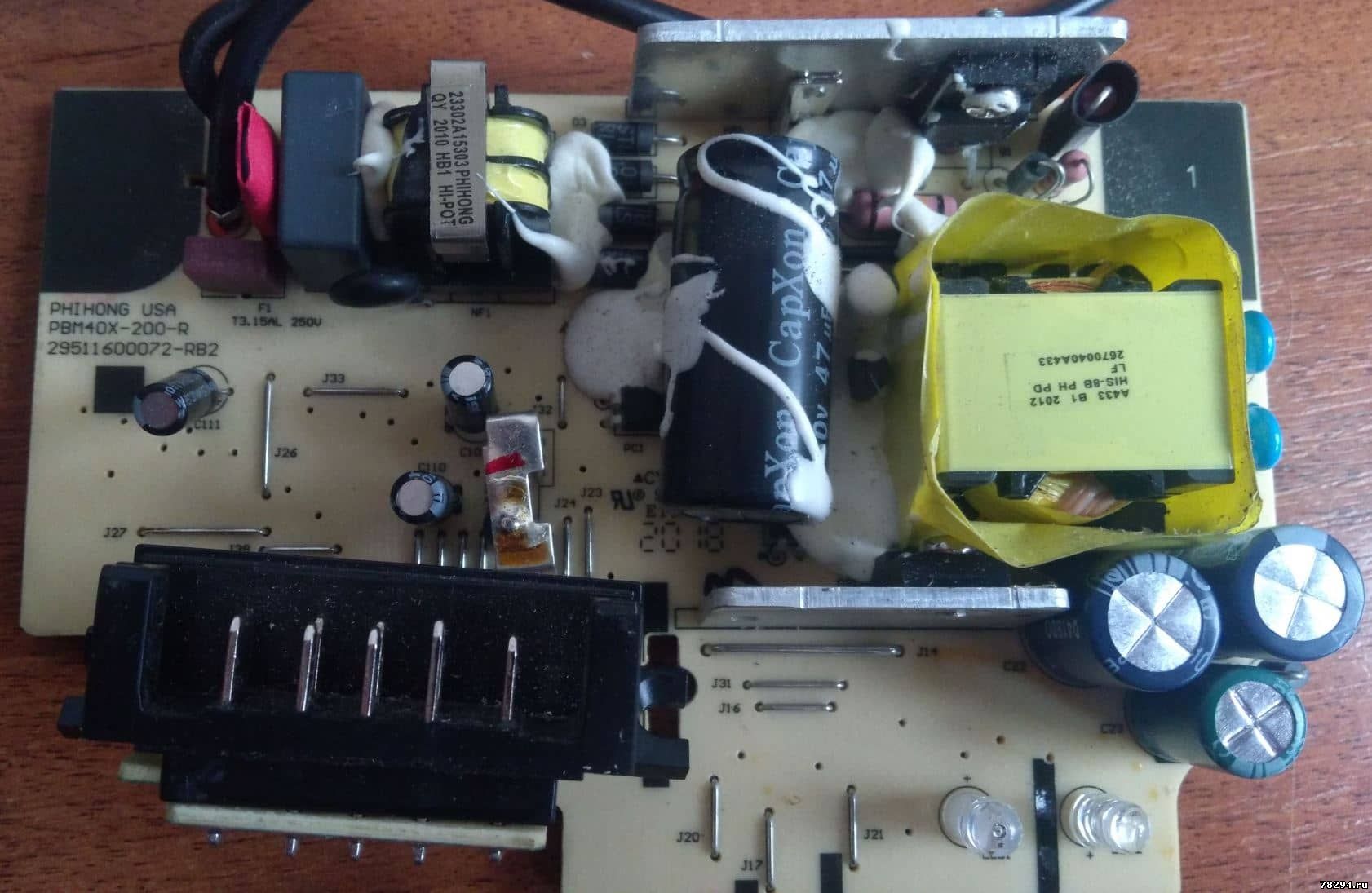

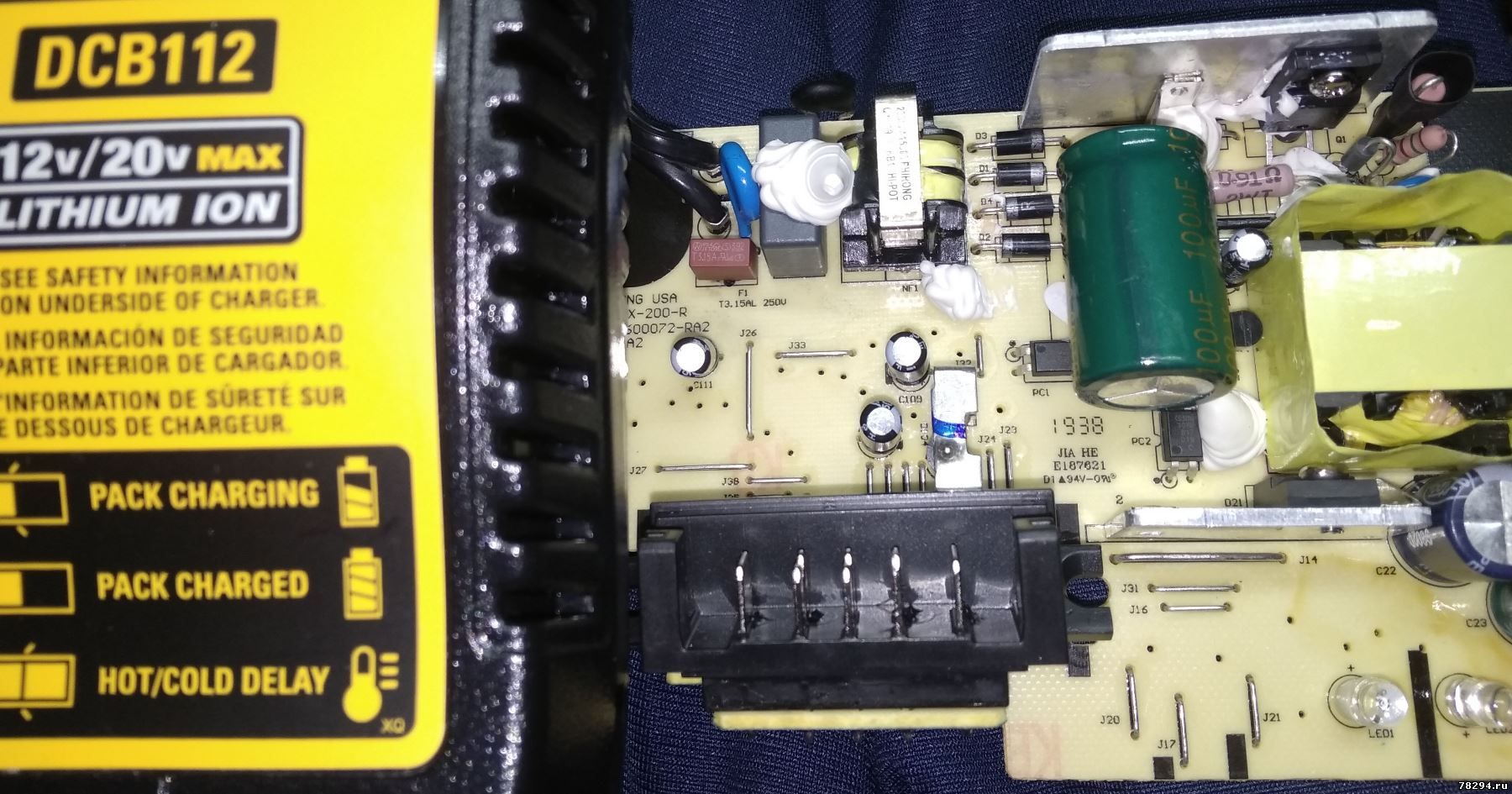

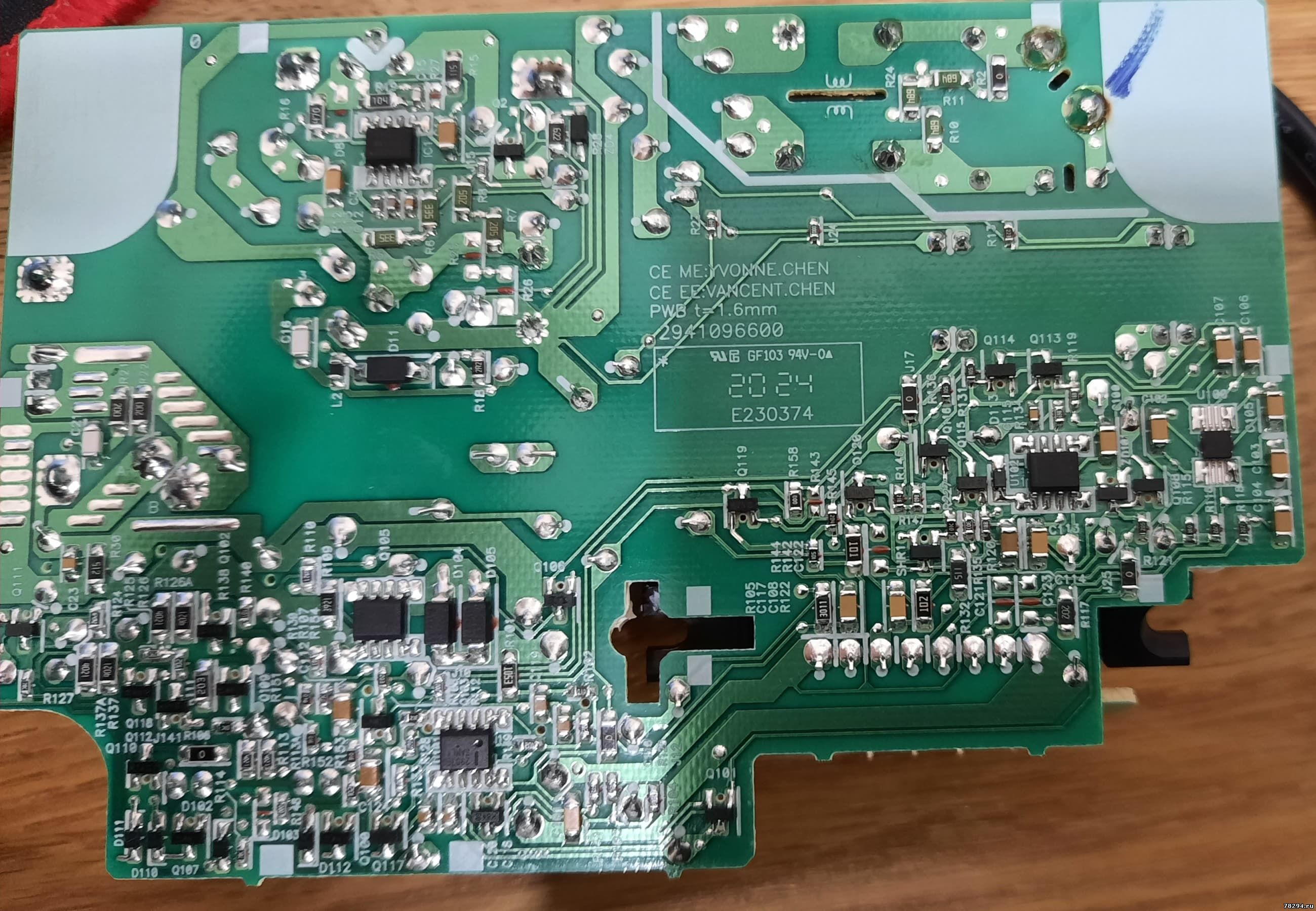

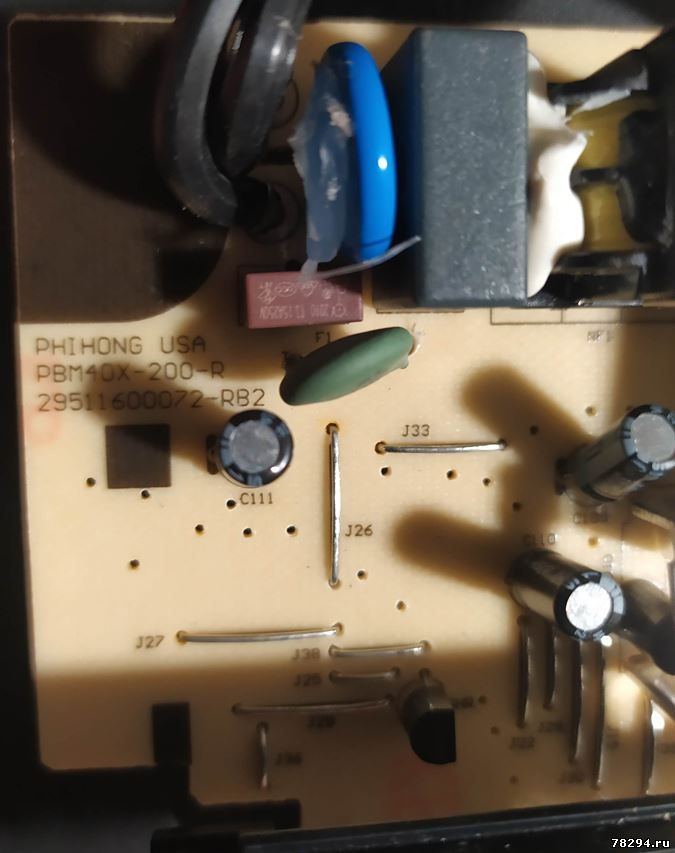

Имеем детали



Подскажите пожалуйста, что куда . Я так понимаю, что аналогично , как в сообщении №12. Правильно ?

Если можно, то стрелочками покажите, что куда. Кроме конденсатора. А то, с паяльником и я на вы.





Сообщение отредактировал 7876807 - Четверг, 03.12.2020, 02:19
