Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
Anat78 Дата: Понедельник, 21.10.2019, 02:06 | Сообщение # 21

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата Baron ()
ли смысл немного зарезать ток

для 112 вообще нет smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 24.10.2019, 16:08 | Сообщение # 22

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

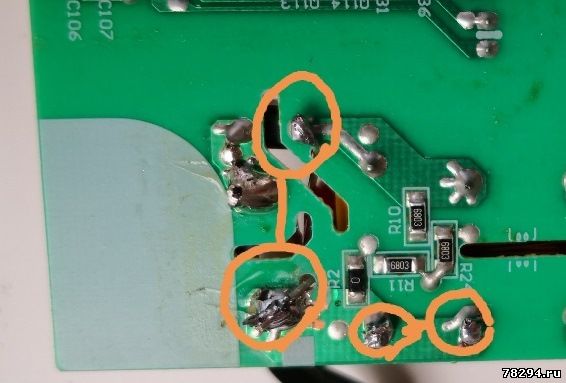

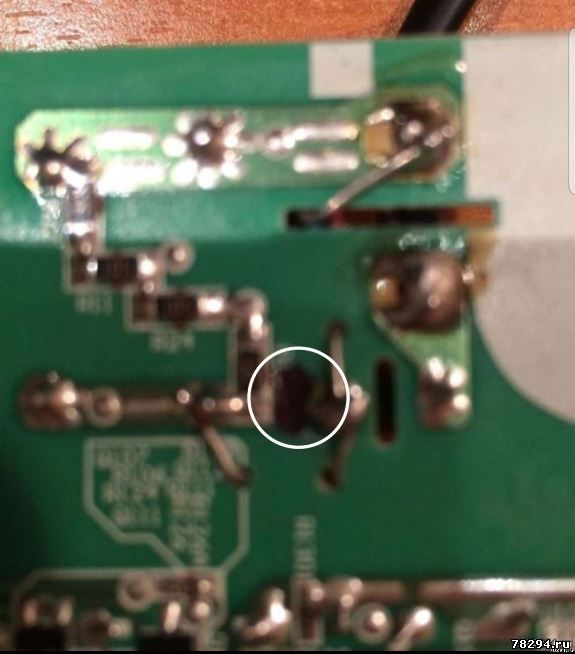

Неправильная переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
Неправильно установлен варистор
Скачек напряжения
Бахнуло













https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Pingyanec Дата: Воскресенье, 27.10.2019, 22:52 | Сообщение # 23

Пользователи

Pingyanec

Рядовой

  • Сообщений:3
  • Репутация:0±

Всем доброго дня!
Спасибо всем за труд и информацию.

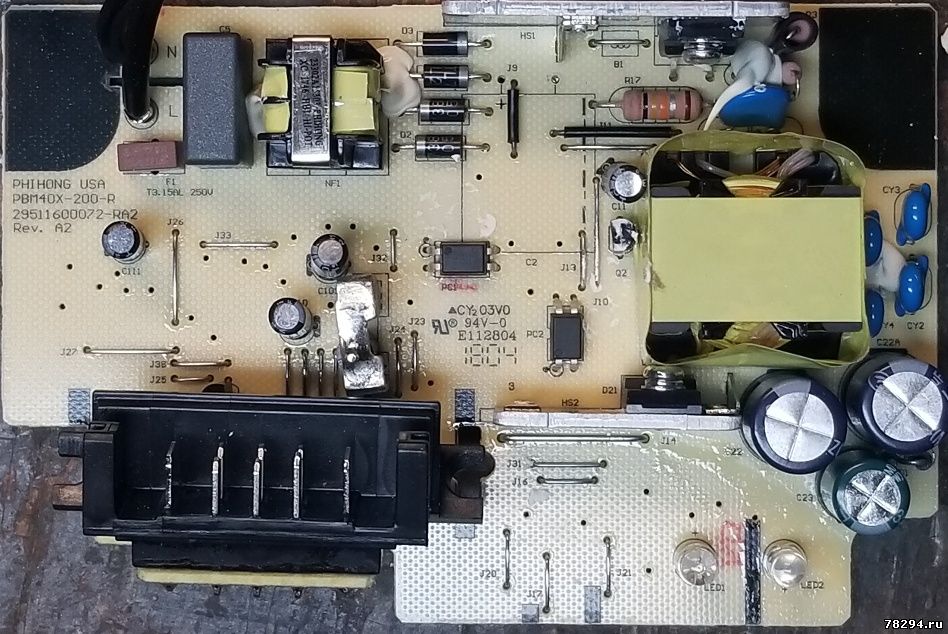

Имеется Dewalt DCB112 (PHIHONG USA, PBM40X-200-R, 29511600072-RA2, Rev. A2 / CY_2 03V0, E112804, 94V-0, дата 1813).
Доработана по инструкции (конденсатор, варистор, термистор).





Данным ЗУ заряжаютсябатареи DCB203 (2А*ч); и DCB205 XR (5А*ч).
При последовательном заряде (чаще ДОзаряде с одного/двух делений), корпус в
области наклейки ощутимо нагревается. Рука терпит, но хочется как всегда
похолоднее.
Что сделано не так раз греется? Как везде пишут – там же всего 2А, она не
греется.
1. Установил вентилятор 40х40 мм (Yate Loon D40SM-12A).
Для этого были удалы два ребра в крышке.



Вентилятор запитан через резистор от конденсаторов (стоят втроём) сразу после трансформатора. На которых
13,8 В без АКБ и с АКБ полной на зарядке.





В таком положении вентилятор дует над и под платой,а также через середину ЗУ. Сзади вентилятора есть немного пространства для
забора воздуха. Вентилятор крепится посредством поджатия корпусами ЗУ. Шов
между половинок увеличивается на 1-2 мм.
Для лучше охлаждения ЗУ можно вырезать в половинках корпусов отверстие под
вентилятор.
После доработки ЗУ полноценные испытания не проходила. Только холостой ход.
Вентилятор останавливается сразу, как только разряжаются конденсаторы.
2. Уменьшение тока зарядки манипуляциями с R_Isense.
Был бы рад и более слаботочным ЗУ, но что досталось с инструментом,  то досталось.
Но если возможно уменьшить ток, даже DCB112 – прошу спецов, осветить данный
вопрос «уменьшение тока до 1,5 или 1,0 А). Режим использования инструмента «домашний
мастер», время зарядки не принципиально.


Сообщение отредактировал Pingyanec - Воскресенье, 27.10.2019, 22:54
Pingyanec Дата: Воскресенье, 27.10.2019, 23:02 | Сообщение # 24

Пользователи

Pingyanec

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Неправильно установлен варистор

Варистор вроде стоит как по инструкции, а ЗУ сгорело???
Беспокоюсь за своё ЗУ. Тем более с установленным вентилятором.
Anat78 Дата: Воскресенье, 27.10.2019, 23:13 | Сообщение # 25

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата Pingyanec ()
Варистор вроде стоит как по инструкции, а ЗУ сгорело???


Неправильно немного стоит - не соблюдены зазоры - прошило по поверхности просто
Думаете пропилы в плате просто так делают smile не для того чтобы ножки варисторов туда сувать

Что сделано не так раз греется? - не увеличены радиаторы, но и само зарядное не успевает нагреться если заряжать только 1,5-2 ач батареи

Шов между половинок увеличивается на 1-2 мм. - сточить вентилятор можно было по корпусу, а сам вентилятор приклеить к низу

Уменьшение тока зарядки - лучше не трогать, а то можете легко спалить зарядное опытами smile


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Pingyanec Дата: Вторник, 29.10.2019, 23:12 | Сообщение # 26

Пользователи

Pingyanec

Рядовой

  • Сообщений:3
  • Репутация:0±

Полевые испытания  - заряд DCB205 XR (5А*ч) с одного деления, в течении 50 минут.

При установке АКБ вентилятор сразу стал крутиться быстрее. Что наталкивает на
мысль что напряжение на конденсаторах (к которым подключен вентилятор) при
заряде АКБ выше чем 13,8 В (вхолостую и при установке полностью заряженного
АКБ).
Результат – температура корпуса ЗУ, после 50 мин. работы,  на ощупь еле теплая.
Но стала греться в другой половине ЗУ, в левой половине но не сильно. Не сравнить с результатами
без вентилятора. Вот уж и в правду, как пишут, «DCB112 холодное».
Побочные эффекты - назойливый шум (гудение) от вентилятора J.
Заряжал в квартире. Попался очень посредственный вентилятор.
Если вентилятор умрёт от высокого напряжения до принятия мер по его понижению или просто достанет гулом, буду искать на подшипнике качения.
После 50 минут заряда DCB205 XR (5А*ч). С двух делений по встроенному индикатору = почти полный.

Появились подозрения на то, что при таком подключении вентилятора  «АКБ постоянно в зарядке» .
И надо будет убирать вентилятор и возвращаться к пассивному охлаждению. С повышением его эффективности путём сверления отверстий в верхней части ЗУ (сзади за этикеткой) для выхода теплого воздуха. И замены радиаторов на медные с большей площадью чем заводские алюминиевые.
Но для проверки подозрений, установил на заряд заведомо заряженную АКБ DCB203 (2А*ч) и в течении примерно 5 минут
индикатор ЗУ перестал мигать. О чудо, АКБ полностью заряжена.
Значит вентилятор подключенный  к конденсаторам увеличивает время заряда (а может и нет – моё субъективное мнение).
Вернул на заряд DCB205 XR (5А*ч).

Спустя какое то время индикатор ЗУ перестал мигать, а вентилятор снизил обороты.
На мой взгляд, доработка пока жизнеспособна.


Сообщение отредактировал Pingyanec - Вторник, 29.10.2019, 23:33
abdulmajidgadjiev Дата: Суббота, 02.11.2019, 15:44 | Сообщение # 27

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±

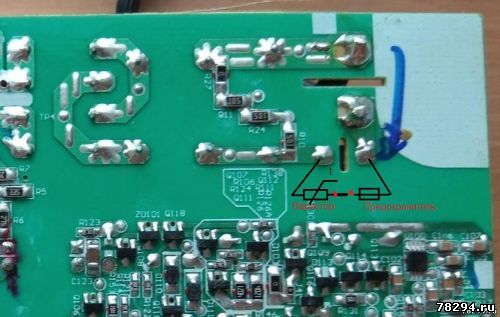

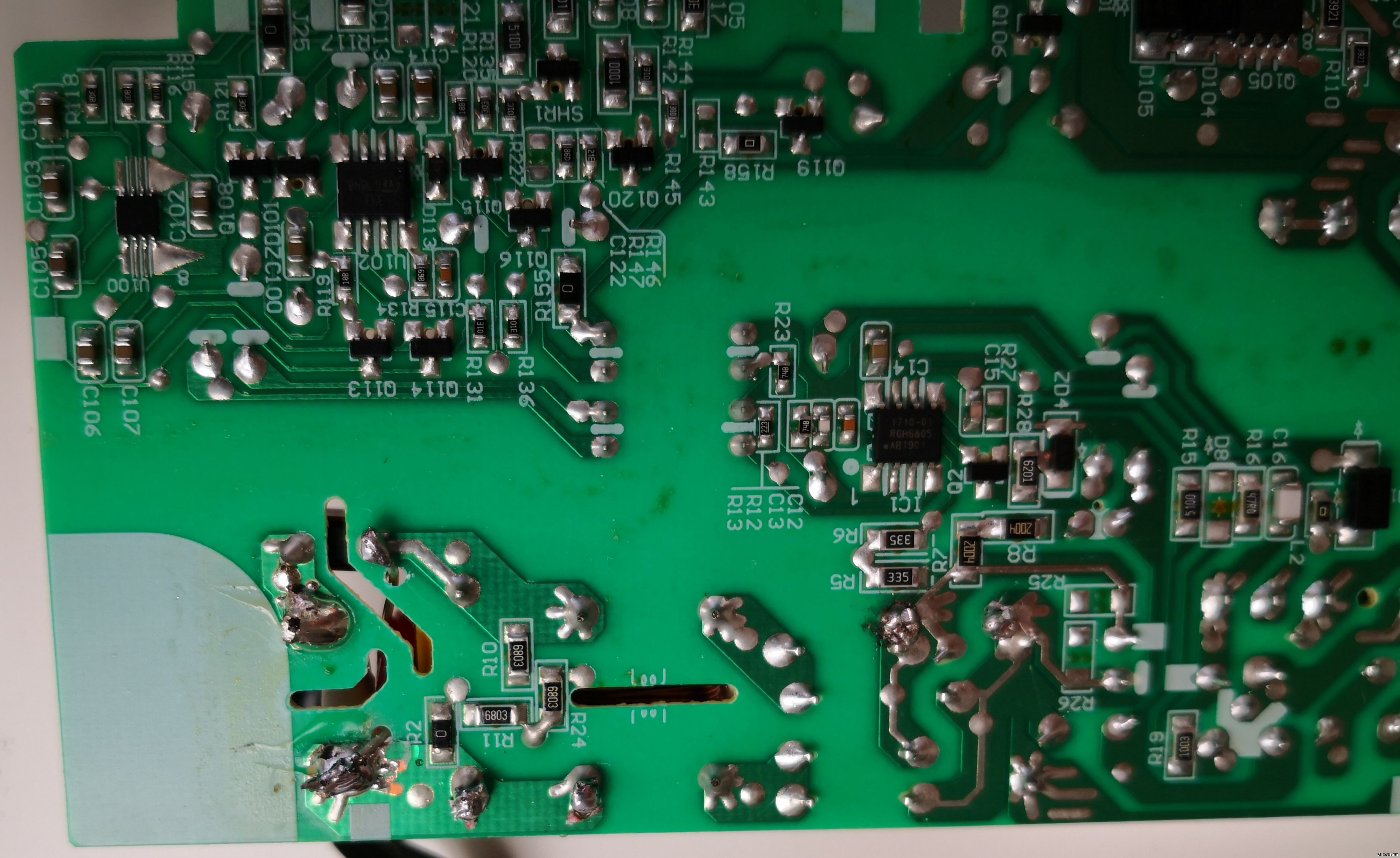

Anat78После вашего сообшения о неправильной установке я обеспокоен по моей переделке, ч действительно думал дырки только для ножек и не обратил внимание на какой то зазор я про него не знал . Посмотрите фото пожалуйста правильно ли установил

Сообщение отредактировал abdulmajidgadjiev - Суббота, 02.11.2019, 16:05
abdulmajidgadjiev Дата: Суббота, 02.11.2019, 16:14 | Сообщение # 28

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±





И еще вопрос DCB 112 их два варианта старый и новый в которой не обойтись без перемотки трансформатора это тот который квадратный


Сообщение отредактировал abdulmajidgadjiev - Суббота, 02.11.2019, 16:14
Anat78 Дата: Суббота, 02.11.2019, 20:59 | Сообщение # 29

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата abdulmajidgadjiev ()
правильно ли установил
Пойдет, можете еще брызнуть лаком

квадратный это просто дроссель
Трансформатор обмотан желтым скотчем

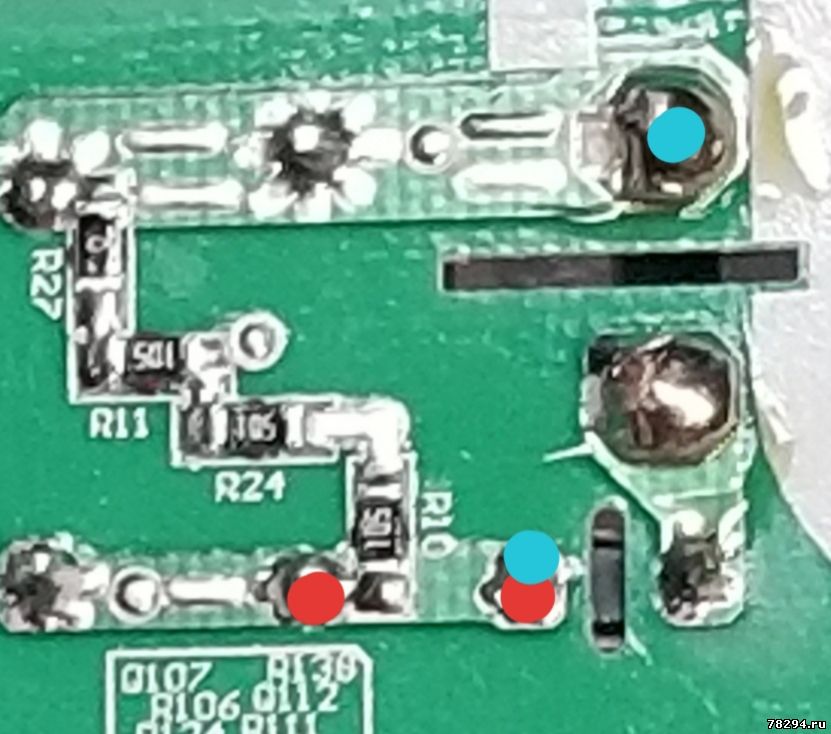

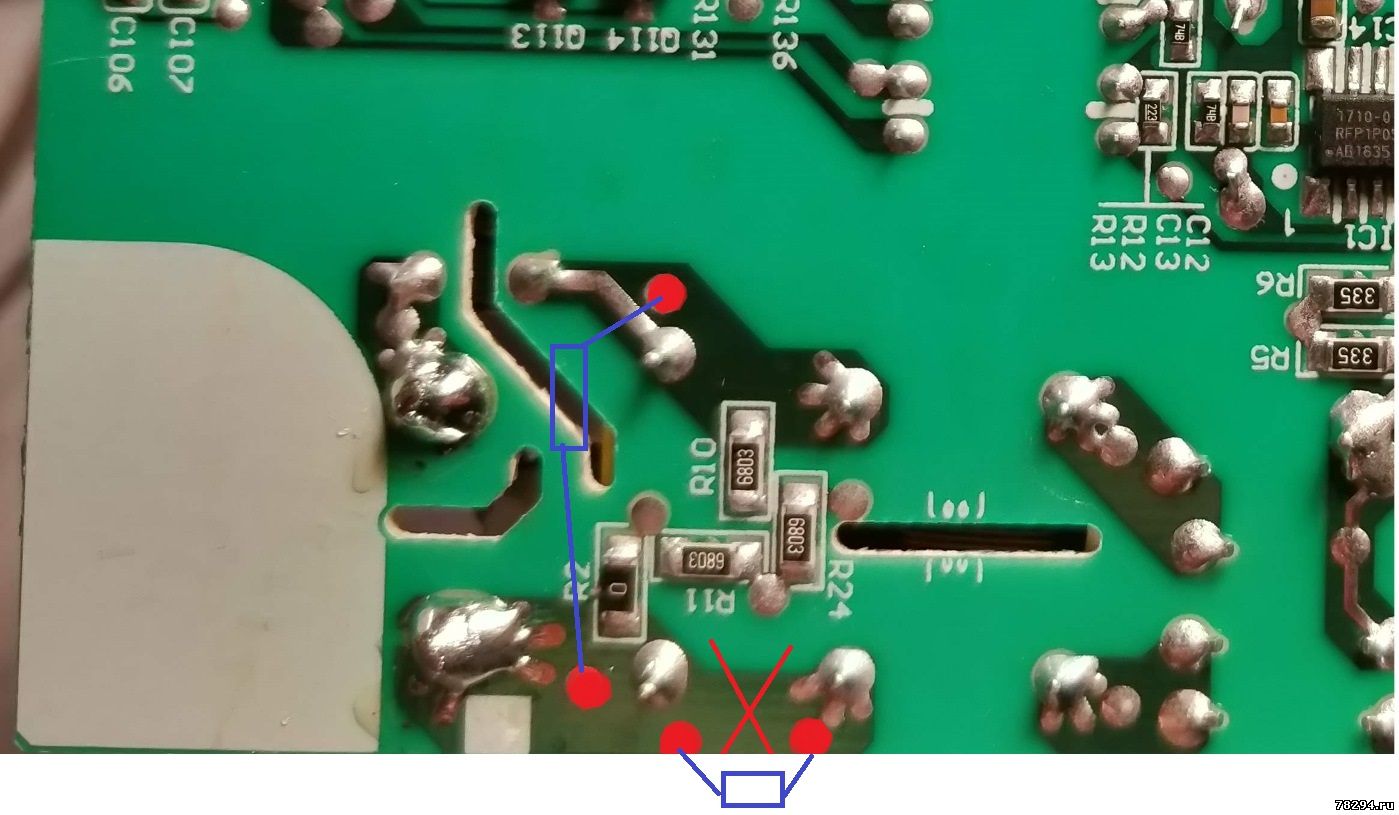

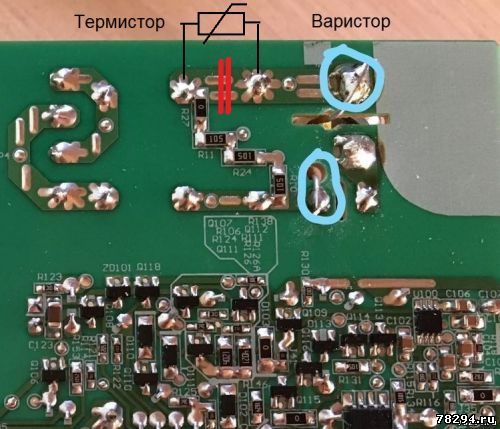

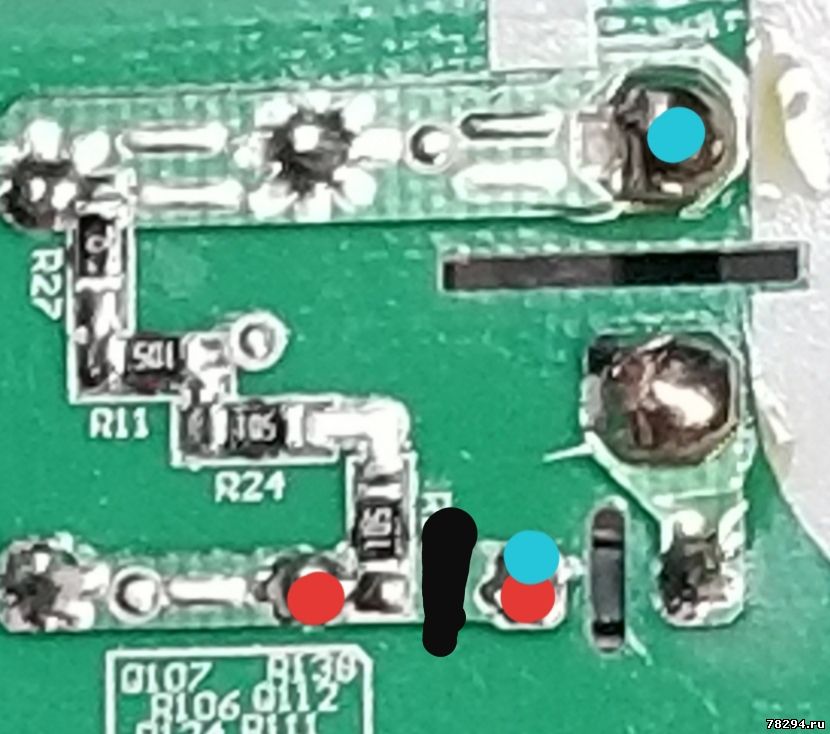

некоторые ставят варистор так:



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
abdulmajidgadjiev Дата: Суббота, 02.11.2019, 22:27 | Сообщение # 30

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±

Цитата Anat78 ()
Пойдет, можете еще брызнуть лаком
спасибо огромное за ответ, значит и в перемотке трансформатор не нуждается
Anat78 Дата: Вторник, 26.11.2019, 01:09 | Сообщение # 31

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

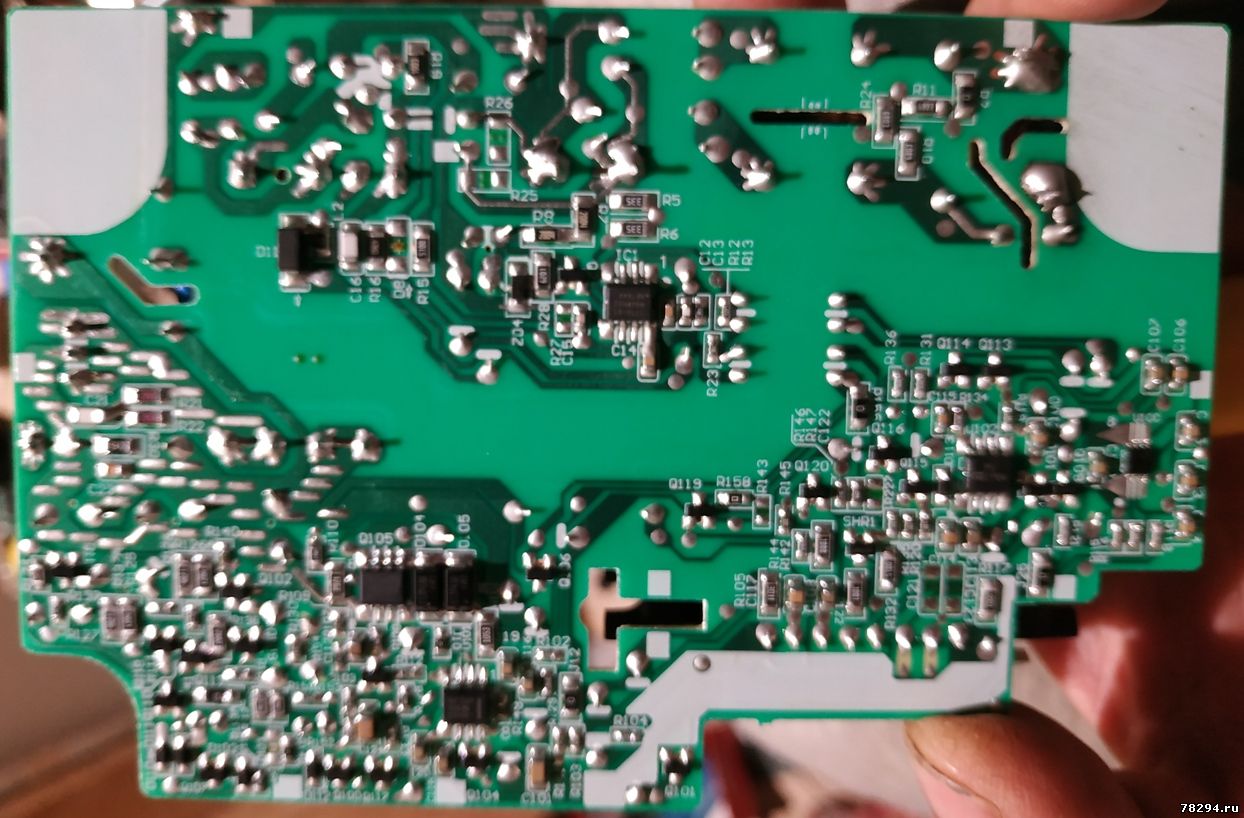

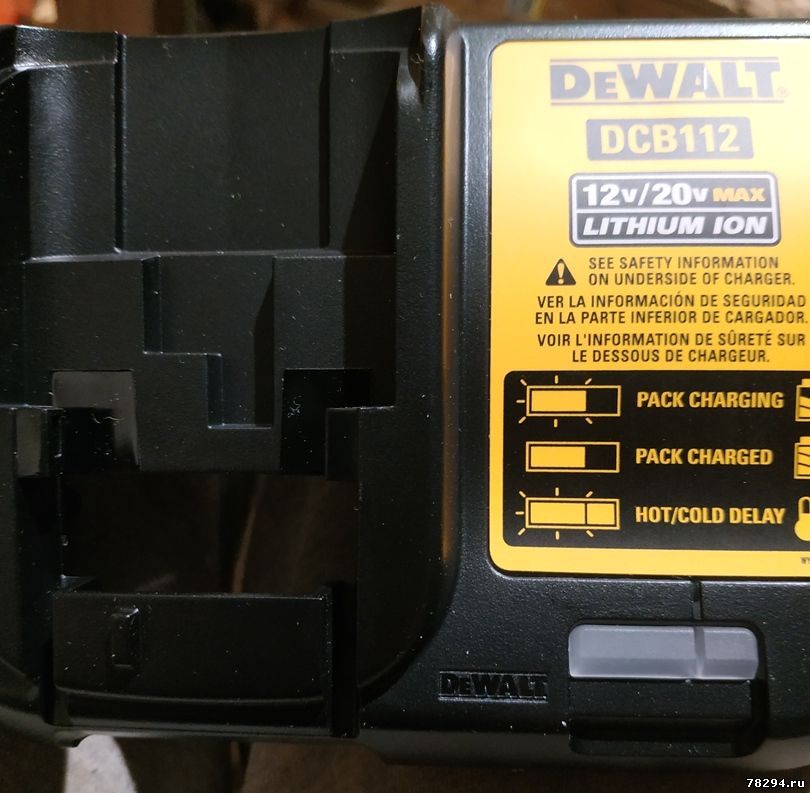

Подделка 112 зарядное с али:















https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
abdulmajidgadjiev Дата: Четверг, 28.11.2019, 17:45 | Сообщение # 32

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±

Да это подделка, но она заряжает спокойно даже не греется, я на ебее покупал







Сообщение отредактировал abdulmajidgadjiev - Четверг, 28.11.2019, 18:09
Anat78 Дата: Четверг, 28.11.2019, 18:11 | Сообщение # 33

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Верно это зарядное самое нормально из китайски и имеет контроль элементов батареи и температуру батареи
Просто у некоторых зарядных с али вообще контроль сильно порезан и они не безопасны для аккумуляторов


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
asd99900asd Дата: Среда, 04.12.2019, 00:27 | Сообщение # 34

Пользователи

asd99900asd

Рядовой

  • Сообщений:7
  • Репутация:0±

У всех ли после переделки зарядки чувствуется, что зарядка греется?

Добавлено (04.12.2019, 00:29)
---------------------------------------------
Есть  у кого оригинальные зарядки для Европы на 220, они греются или нет?

Anat78 Дата: Среда, 04.12.2019, 01:54 | Сообщение # 35

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата asd99900asd ()
У всех ли после переделки зарядки чувствуется, что зарядка греется?
Нагрев до 60гр это норма

Европейская греется точно также, 113 модель европа после зарядки 4ач все теплое


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
asd99900asd Дата: Среда, 04.12.2019, 23:46 | Сообщение # 36

Пользователи

asd99900asd

Рядовой

  • Сообщений:7
  • Репутация:0±

Спасибо успокоили.
abdulmajidgadjiev Дата: Четверг, 05.12.2019, 19:17 | Сообщение # 37

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±

вообще наверное это по причине того, что обмотка рассчитана именно на 110v? ну я бы например не рискнул бы на своем переделанном мощный акум заряжать, я бы на китайце заряжал на нем не жалко ))
Anat78 Дата: Четверг, 05.12.2019, 22:08 | Сообщение # 38

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

нет трансформаторы одинаковые стоят, все греется и европа и америка smile

https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 06.12.2019, 14:34 | Сообщение # 39

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

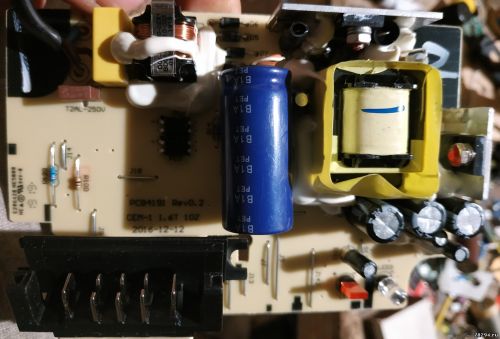

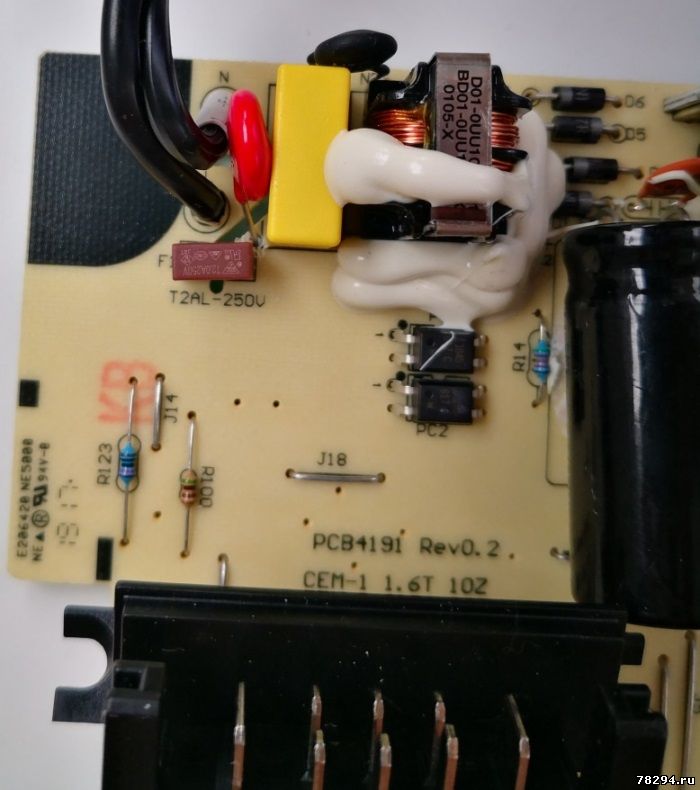

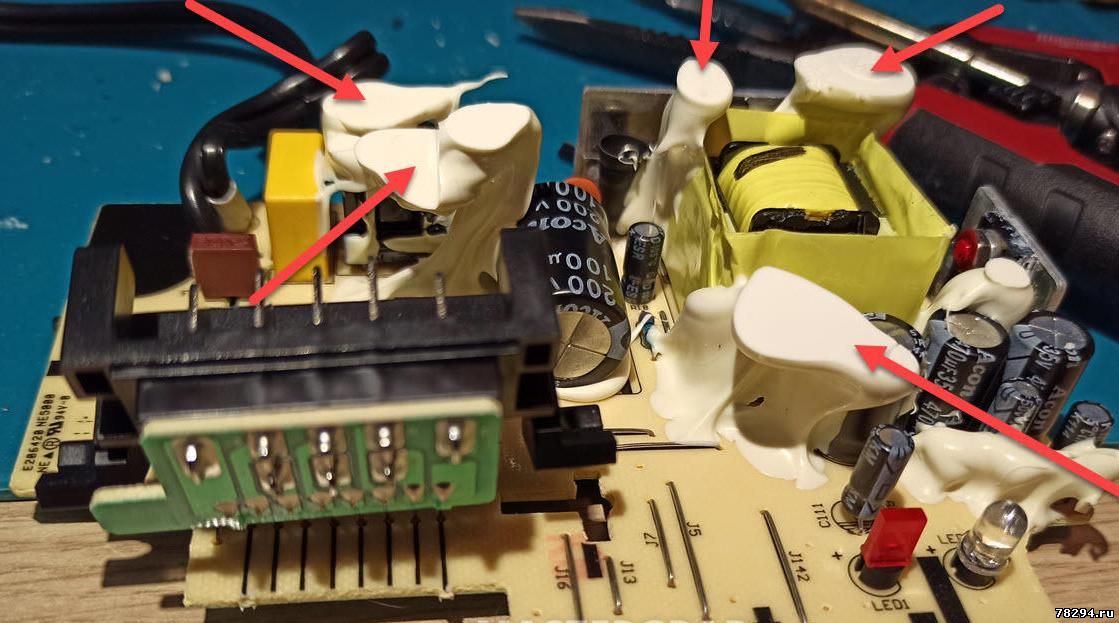

Что бывает когда китаец сушил вверх ногами зарядное Dewalt DCB112

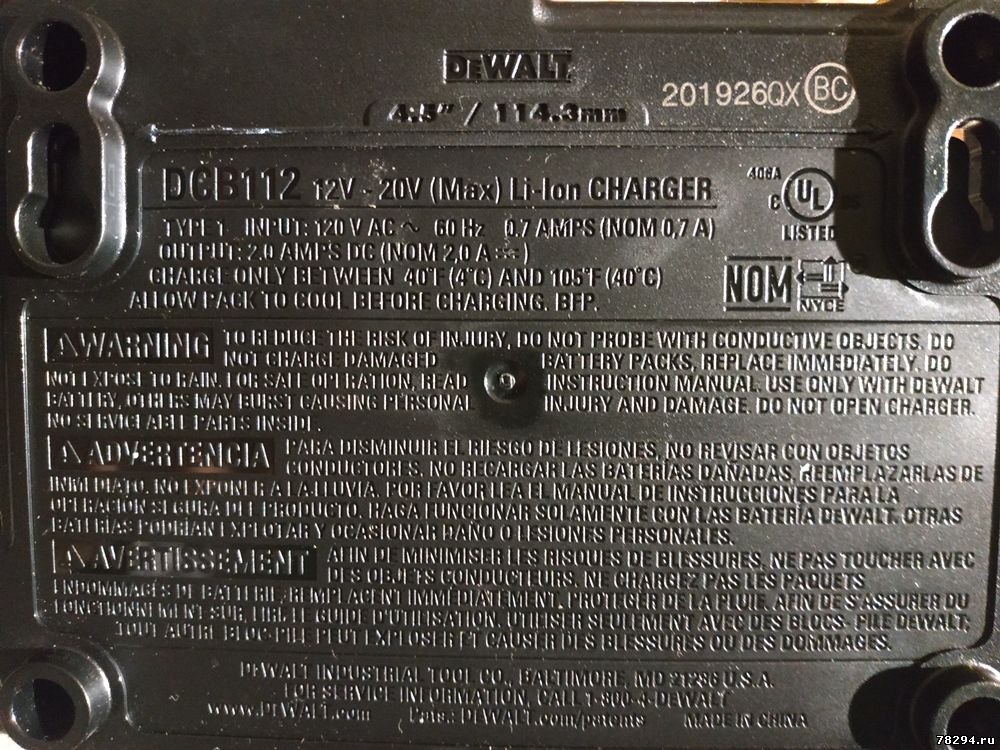

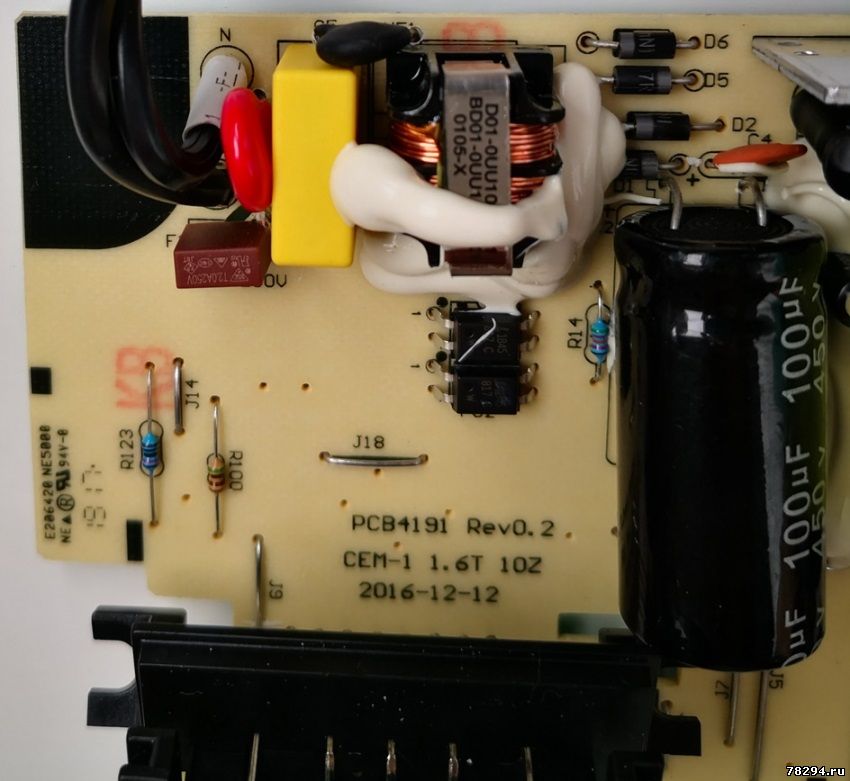

Зарядное Dewalt DCB112 2019 года 26 неделя выпуска
Но плата обычная из китая

Версия платы PCB4191 Rev0.2
Cem-1  1.6T 10Z
дата 2016-12-12

E206420
NE5000
94V-0

Переделывается все так же по инструкции http://www.78294.ru/forum/5-3-3-16-1459919361









https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
abdulmajidgadjiev Дата: Понедельник, 09.12.2019, 11:52 | Сообщение # 40

Пользователи

abdulmajidgadjiev

Рядовой

  • Сообщений:6
  • Репутация:0±

на новых зпрядниках смотрю уже трансформатор изменился
