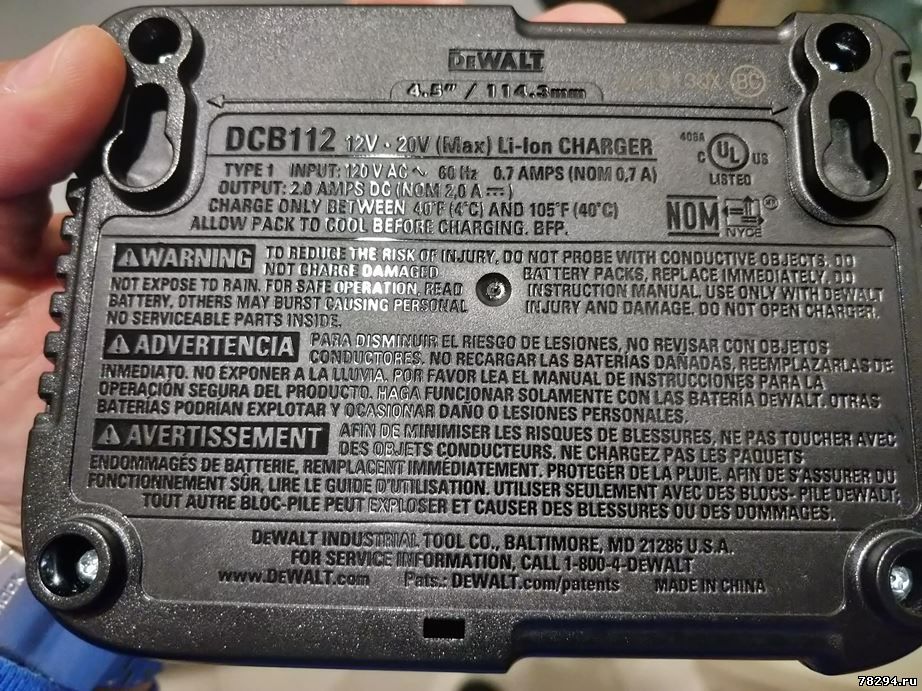

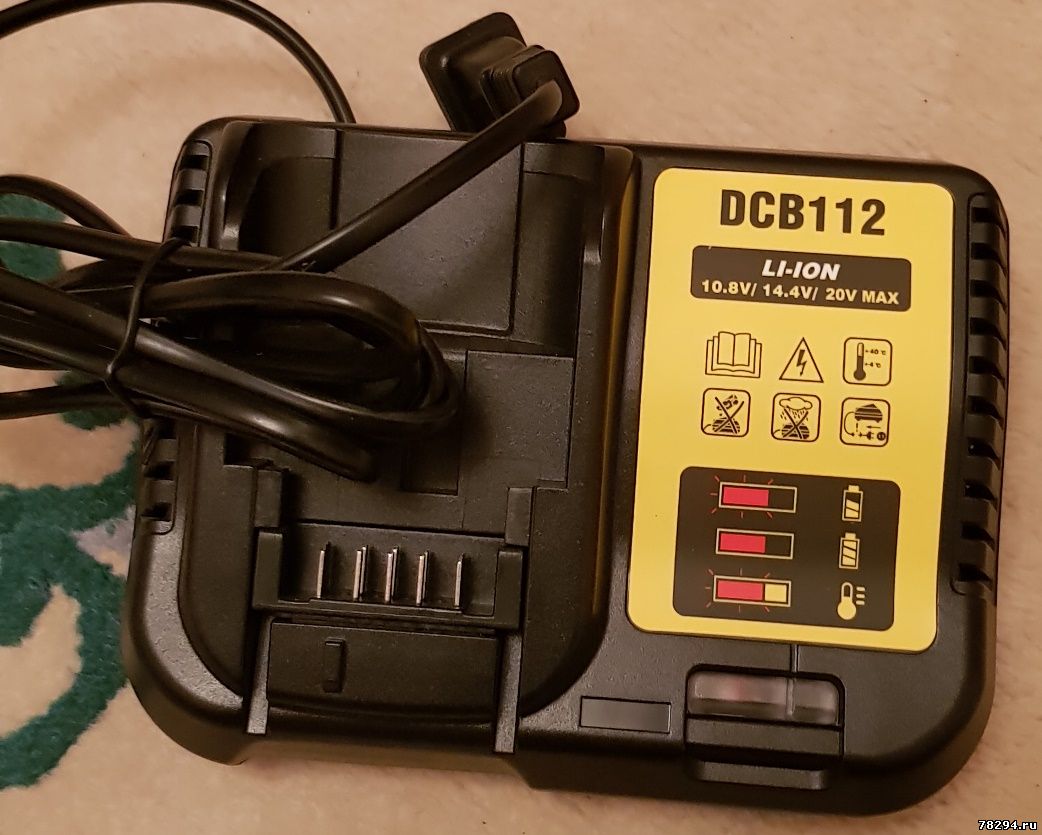

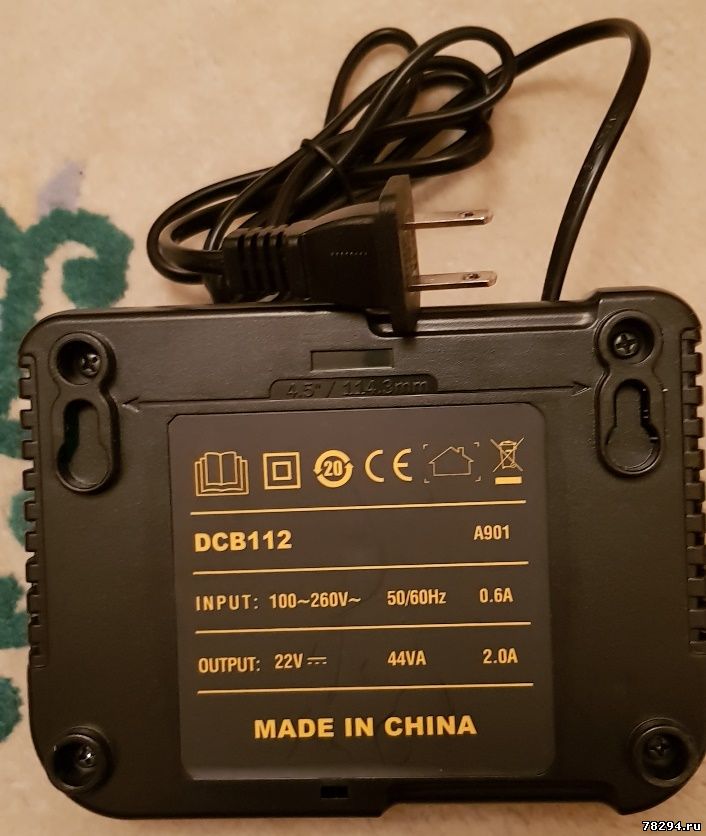

Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
Anat78 Дата: Среда, 06.04.2016, 10:09 | Сообщение # 1

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в

Адаптер 220-110 вольт для Dewalt DCB112 http://www.78294.ru/forum/16-31-1

Варианта есть 3 переделки на 220вольт:

1) Ставить внутрь преобразователь 220-120вольт
2) Использовать внешний адаптер 220-120 вольт на 100 ватт - http://www.78294.ru/forum/16-31-1
3) Перемотать импульсный трансформатор и заменить детали в обвязке ИБП полностью по аналогии с зарядным для Европы (как сделать будет описано ниже, но подходит это не для всех годов выпуска)

Все подробно снято в этом видео:


Необходимые радиодетали:
1) Конденсатор 100мФ 450В 105Гр.С (Capacitor 100uF 450V 105C), но можно емкостью от 30мкФ до 100мкФ и напряжение 400-450вольт

2) Варистор 270 Вольт больше 8 Дж, например 10D431K 275В (Varistor 10D431K 275V) например 14D431K

3) Термистор 10 Ом 2 Ампера, например NTC 10D-9, 10 Ом, 2А (Thermistor NTC 10D-9 10Ohm 2A)

4) Вилка штепсельная разборная с кембриком 6А 250В (В6-001)

Доступно только для пользователей

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bmp Дата: Вторник, 25.10.2016, 10:20 | Сообщение # 2

Пользователи

bmp

Рядовой

  • Сообщений:2
  • Репутация:0±

А куда делись фото переделки, мне бы вариант 112-й китайской версии сборки
Anat78 Дата: Пятница, 24.03.2017, 09:50 | Сообщение # 3

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

bmp, все фото заменил одним видео, которое снял человек переделавший по моей инструкции.
Учтите комментарии под видео только


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Воскресенье, 16.04.2017, 23:36 | Сообщение # 4

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Модификации зарядного устройства от 2017 года из Тайланда уже не переделываются простой заменой конденсатора -

Или требуется установить преобразователь 220-110 внутрь.

Или использовать внешний преобразователь 220-110В на 100ватт

Или требуется перемотка импульсного трансформатора зарядника.


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Антон Дата: Пятница, 14.07.2017, 12:18 | Сообщение # 5

Пользователи

Антон

Рядовой

  • Сообщений:1
  • Репутация:0±

Anat78, такое предложение. Может быть есть возможность добавить фото по переделеке другой версии А2 которая с 2016 года?
Anat78 Дата: Суббота, 15.07.2017, 21:20 | Сообщение # 6

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата Антон ()
Может быть есть возможность добавить фото по переделеке другой версии А2 которая с 2016 года?


да , в работе и проверке это. Не выкладываю пока не покажет себя переделка надежной

Итого с декабря 2017 года зарядные снова можно переделывать как в первом посту описано.

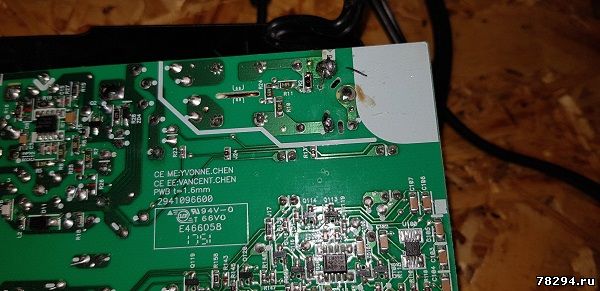

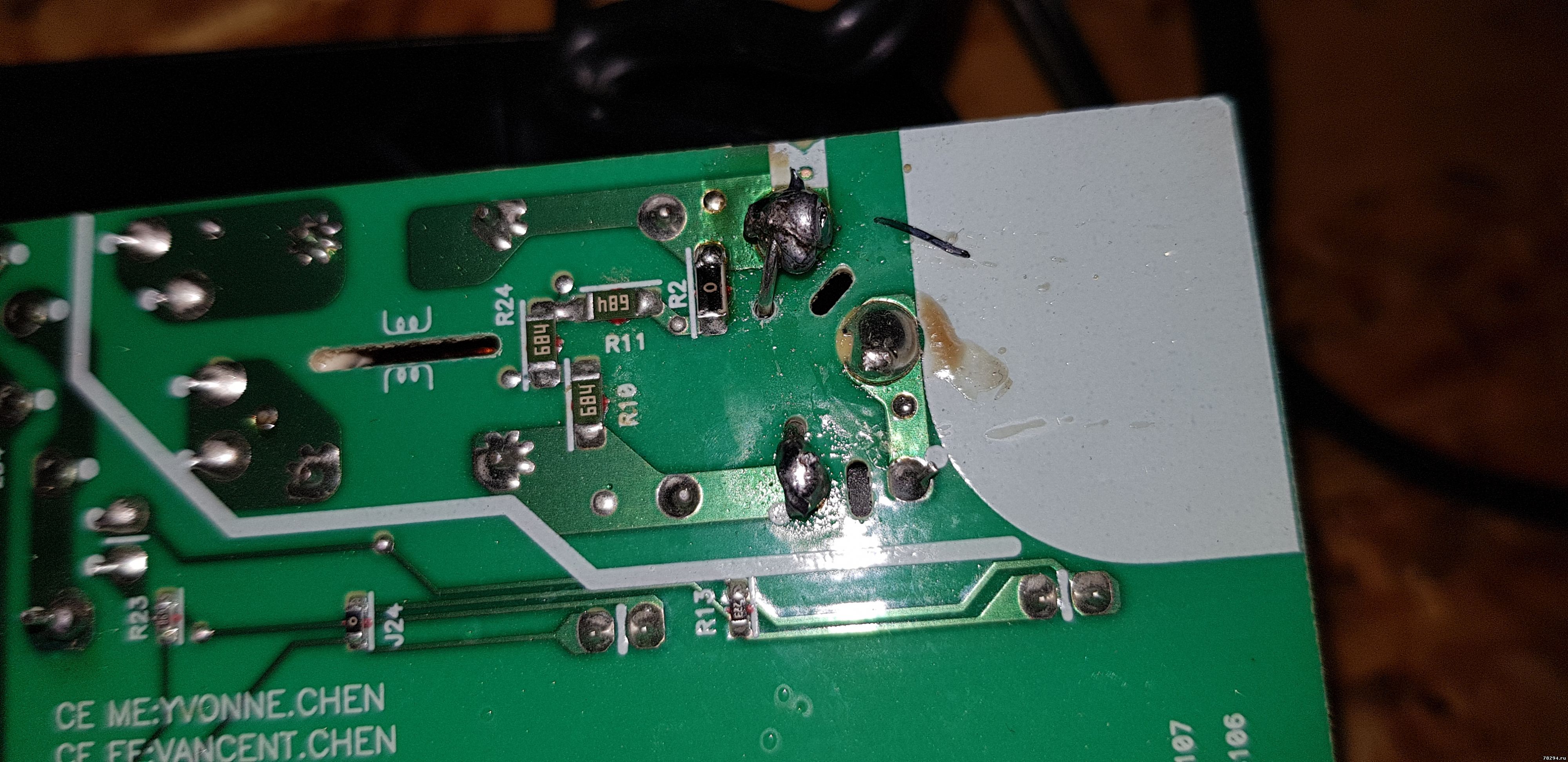

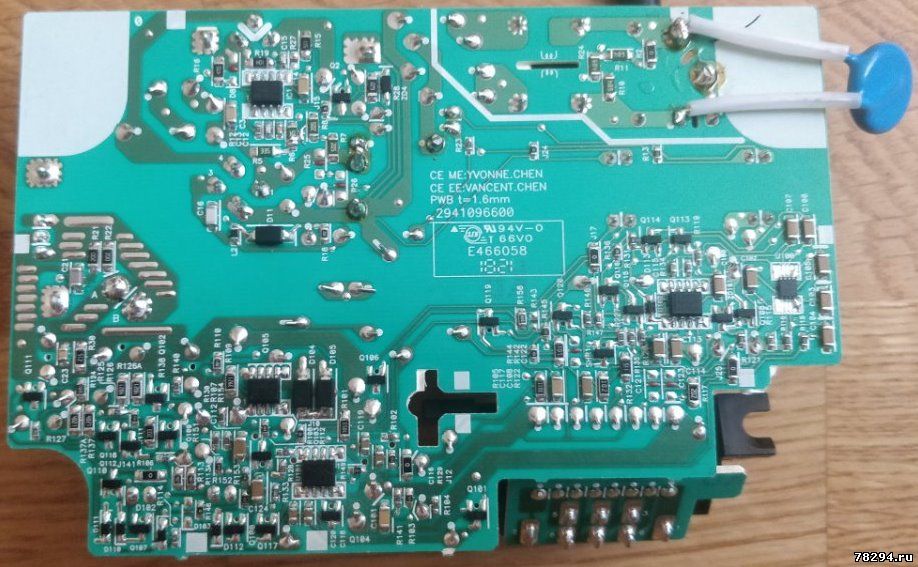

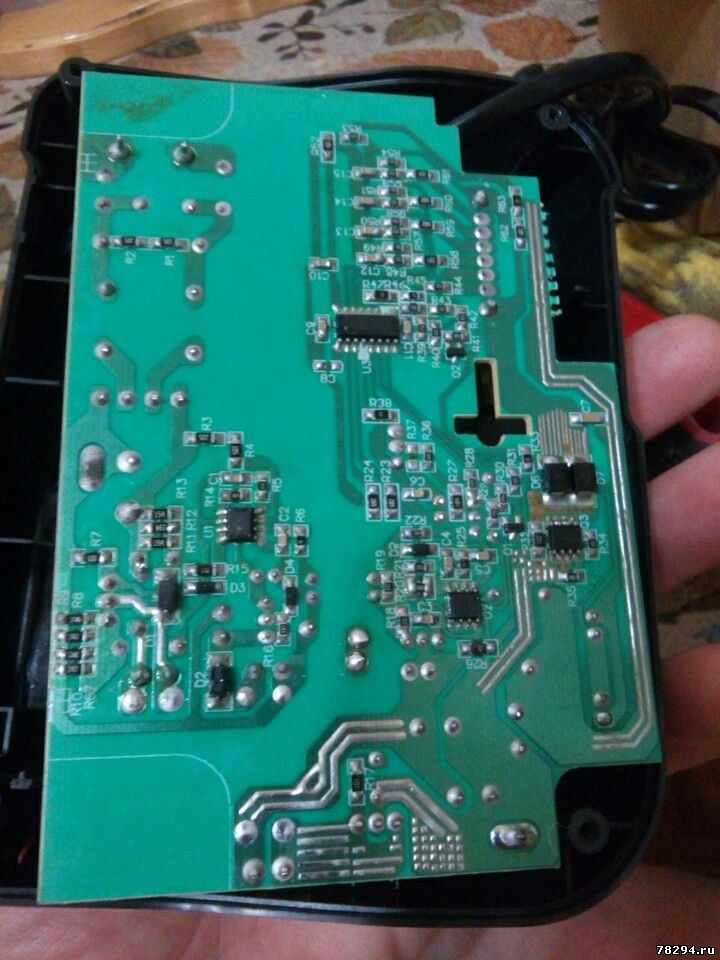

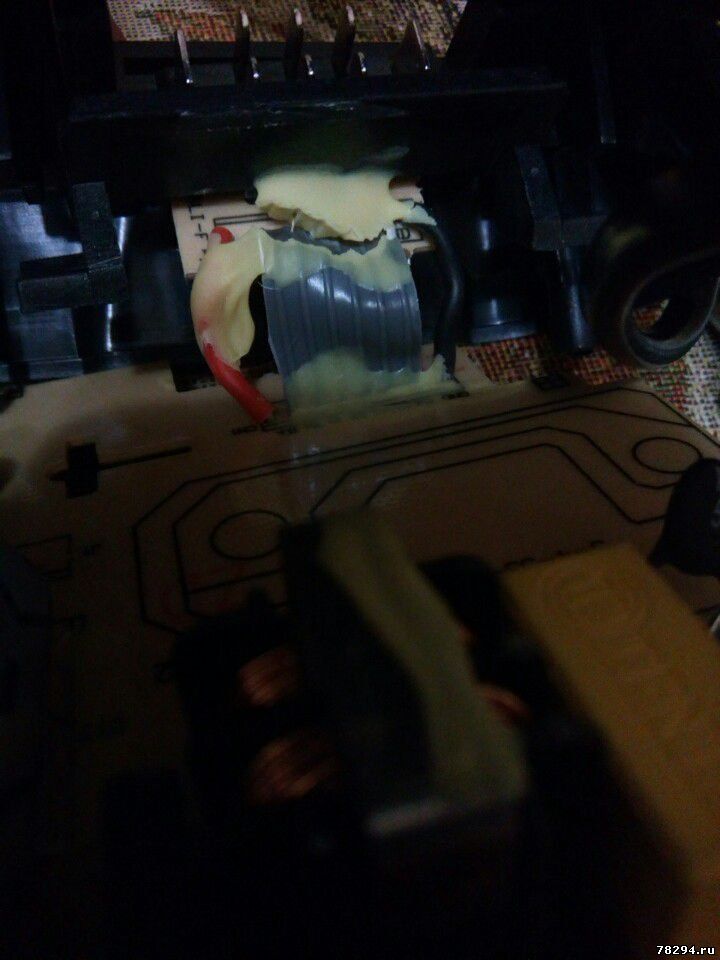

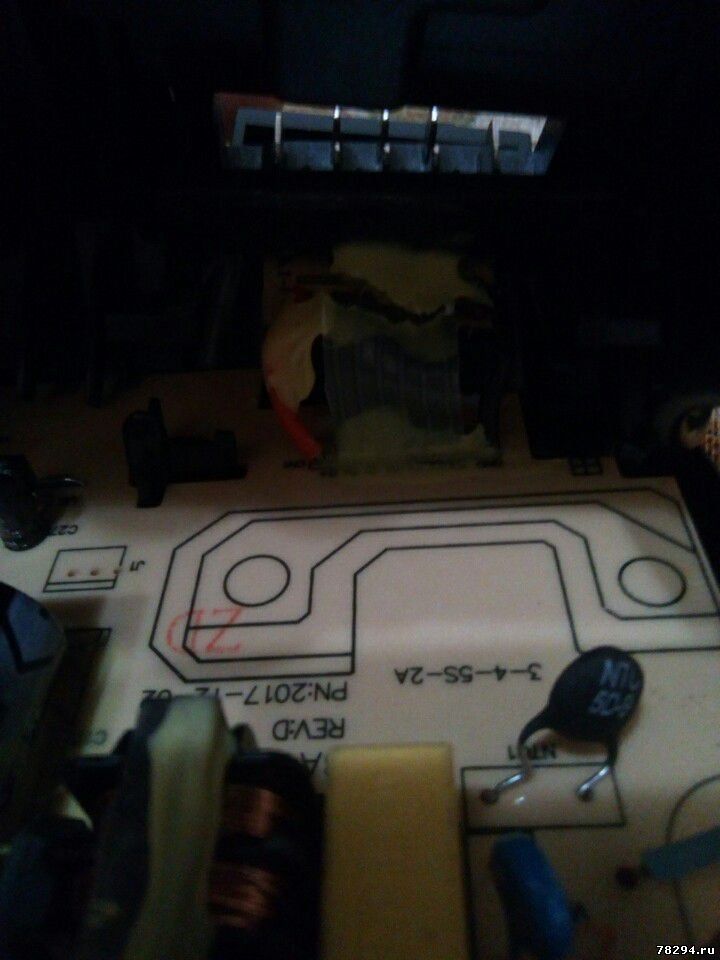

плата
CE ME: YVONNE.CHEN
CE EE: VANCENT.CHEN
PWB t=1.6mm
2941096600
94V-0
T66V0
E466058
дата 1723

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 15.01.2018, 14:22 | Сообщение # 7

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Если после переделки зарядного вы ставите акб на зарядку, светодиод на зарядном моргает пару раз и загорается постоянно, показывая что батарея заряжена (но на самом деле она разряжена)
То просто у вас батарея не полностью вставлена в зарядное smile

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 02.08.2018, 08:47 | Сообщение # 8

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

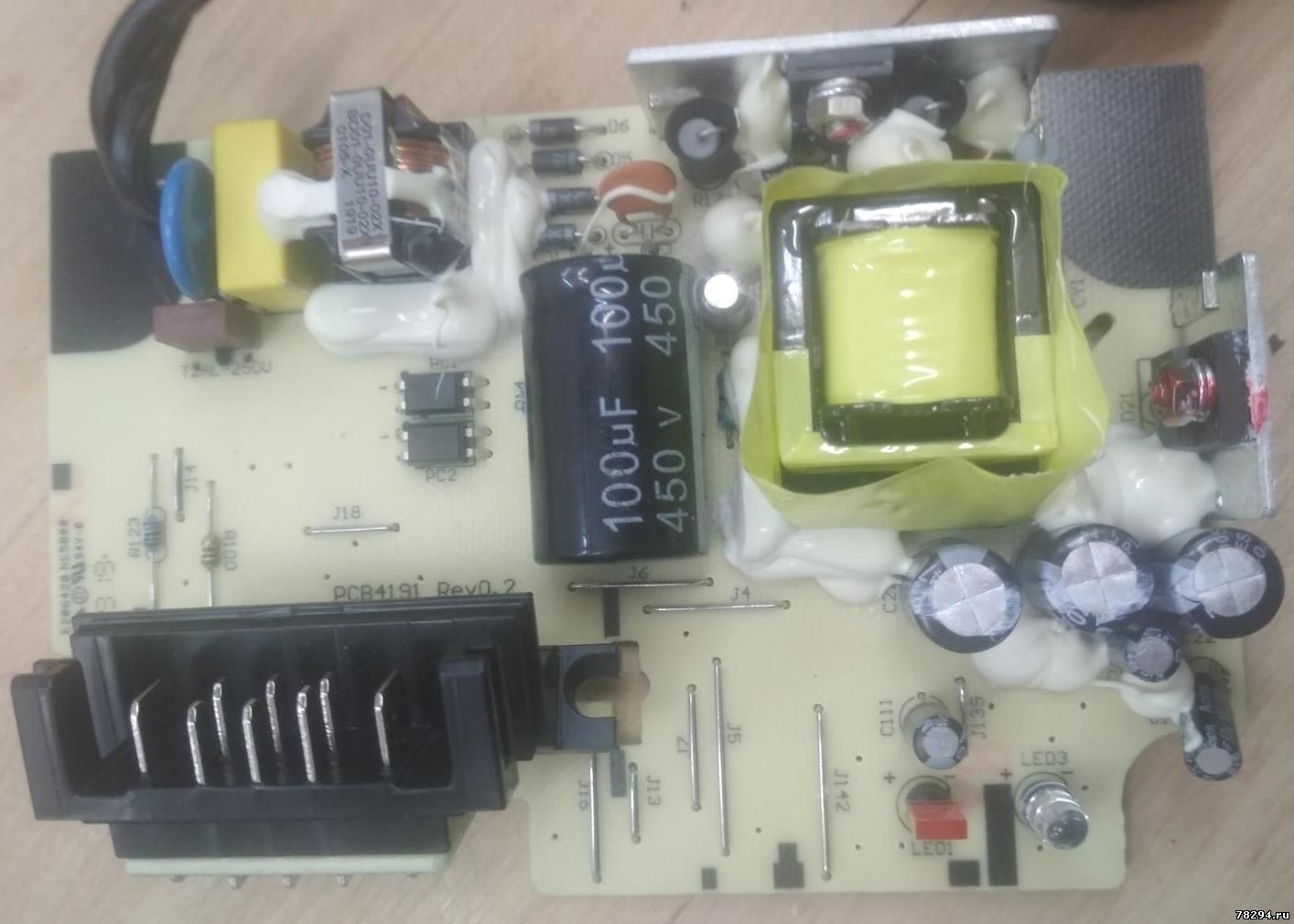

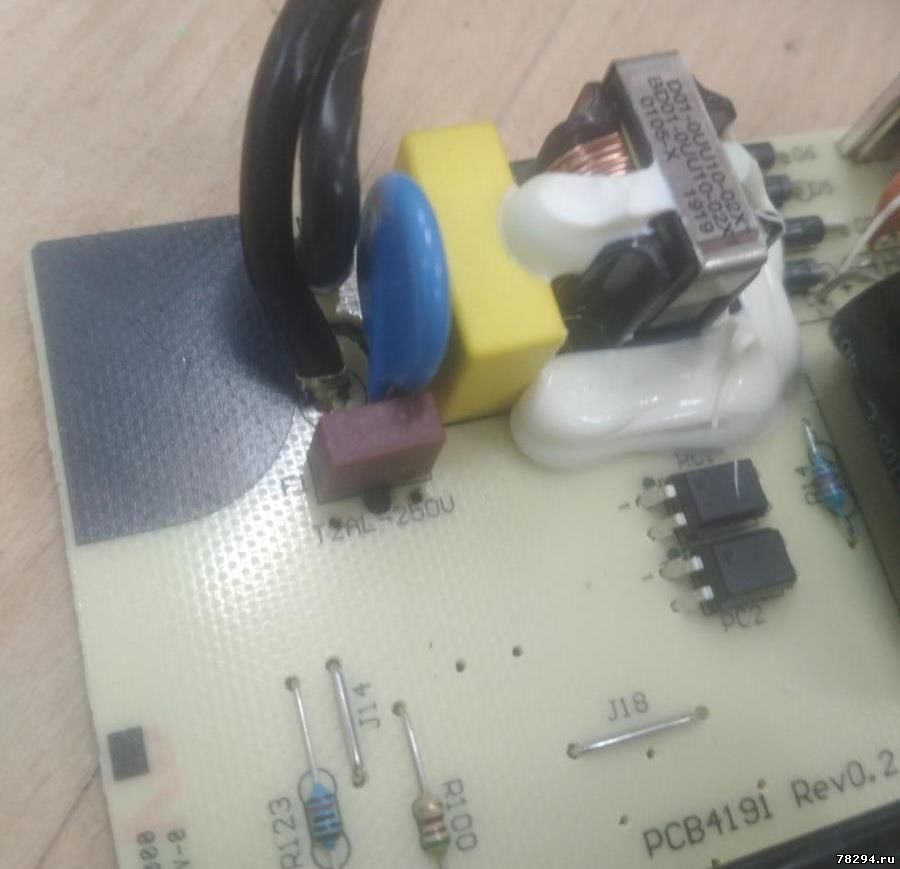

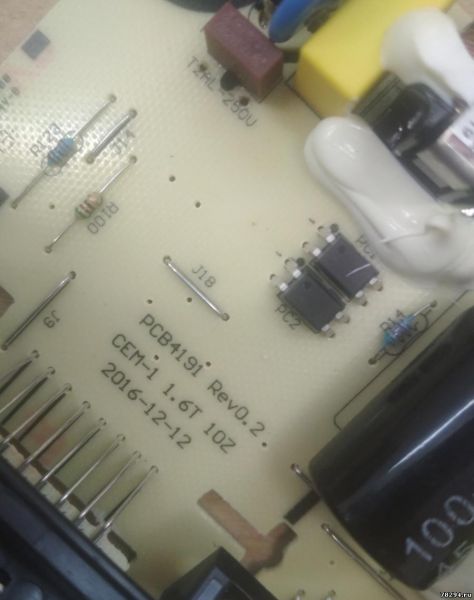

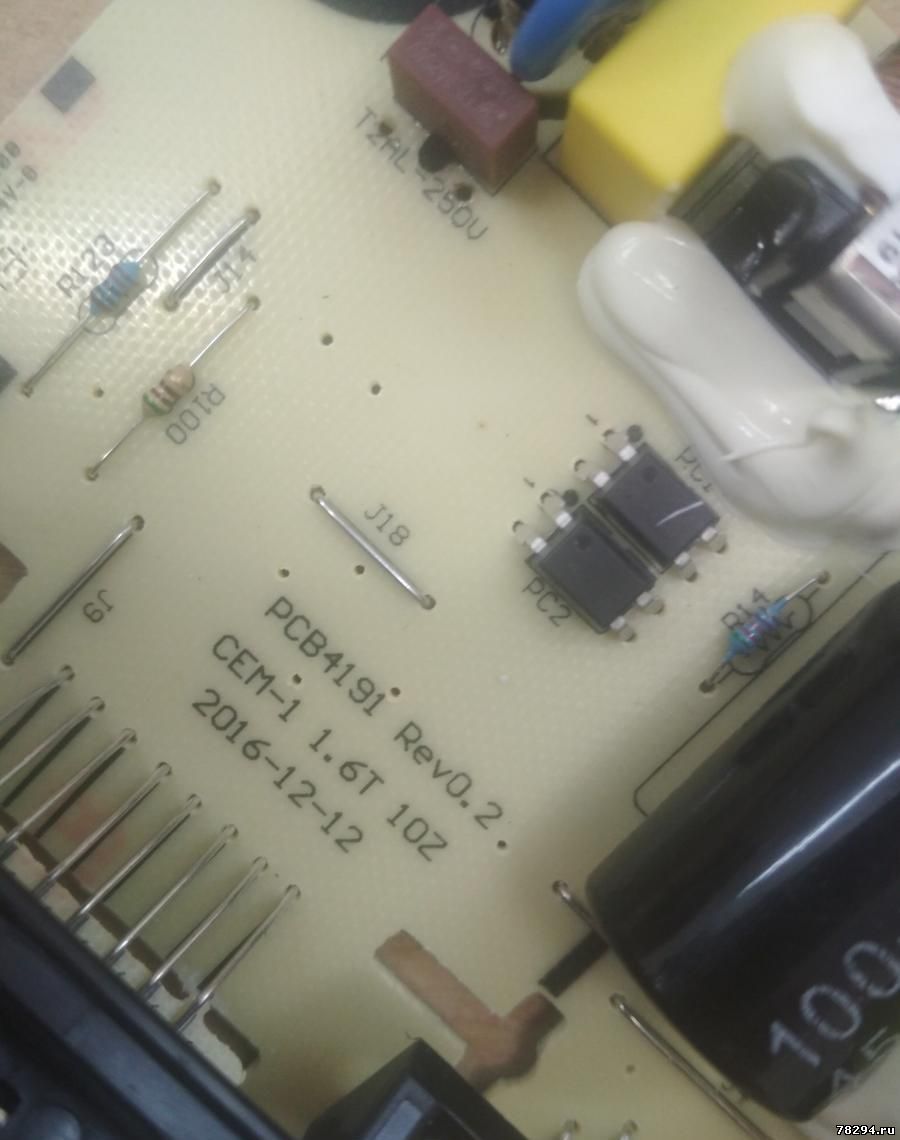

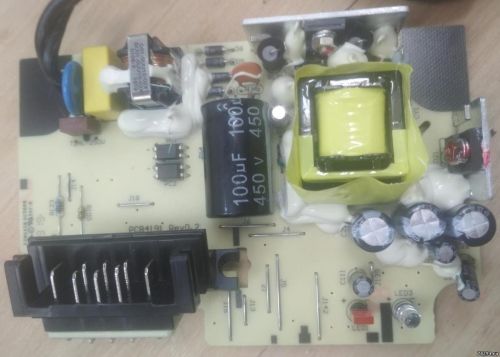

Зарядное Dewalt DCB112 выпуска декабрь 2016 года
Версия платы PCB4191 Rev0.2
Cem-1  1.6T 10Z
дата 2016-12-12 1645

E206420
NE5000
94V-0

Доступно только для пользователей

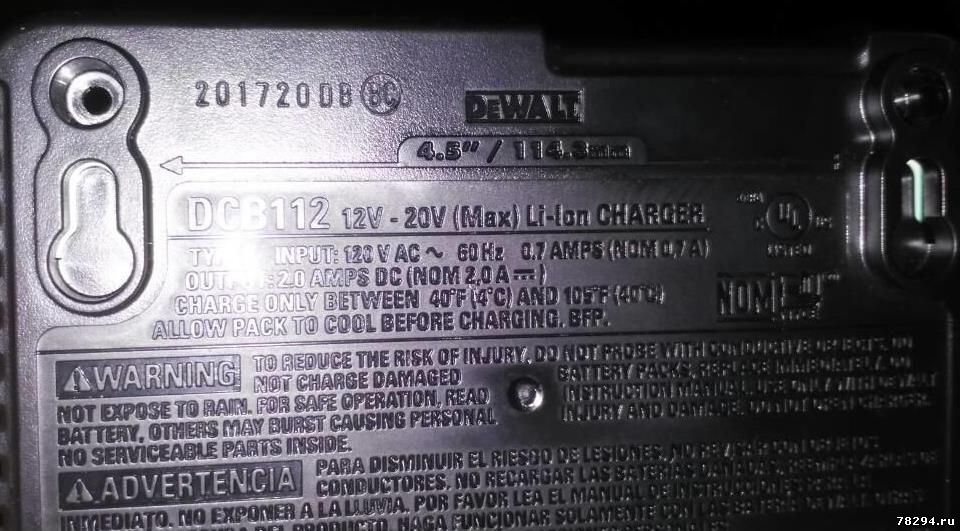

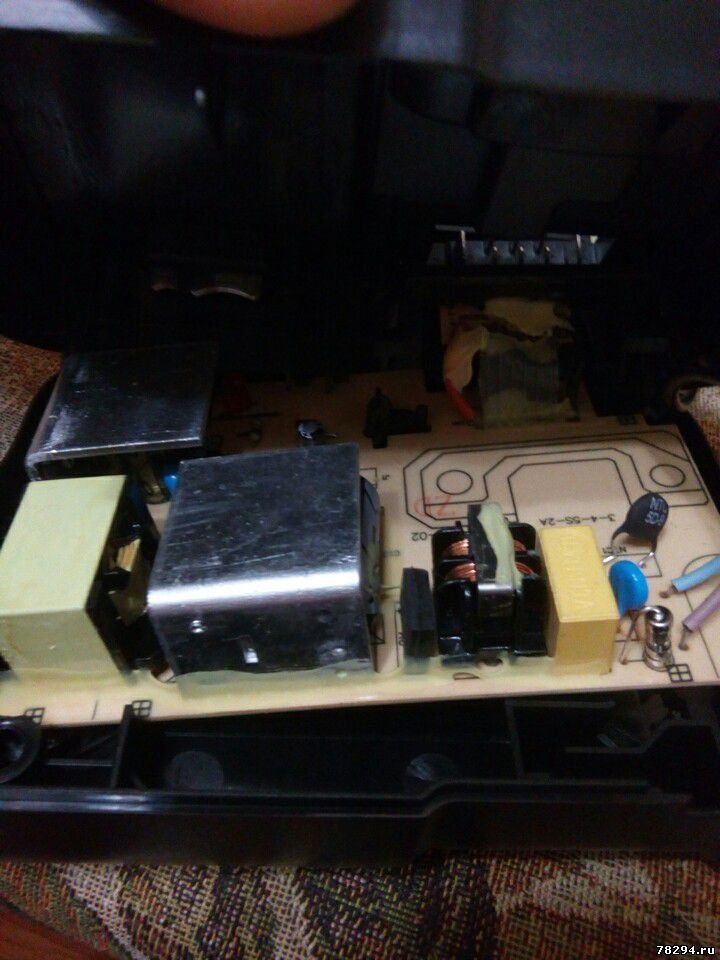

Зарядное Dewalt DCB112 выпуска 20 августа 2017года
Плата ADP-36HR MA
A5FB8A

Доступно только для пользователей



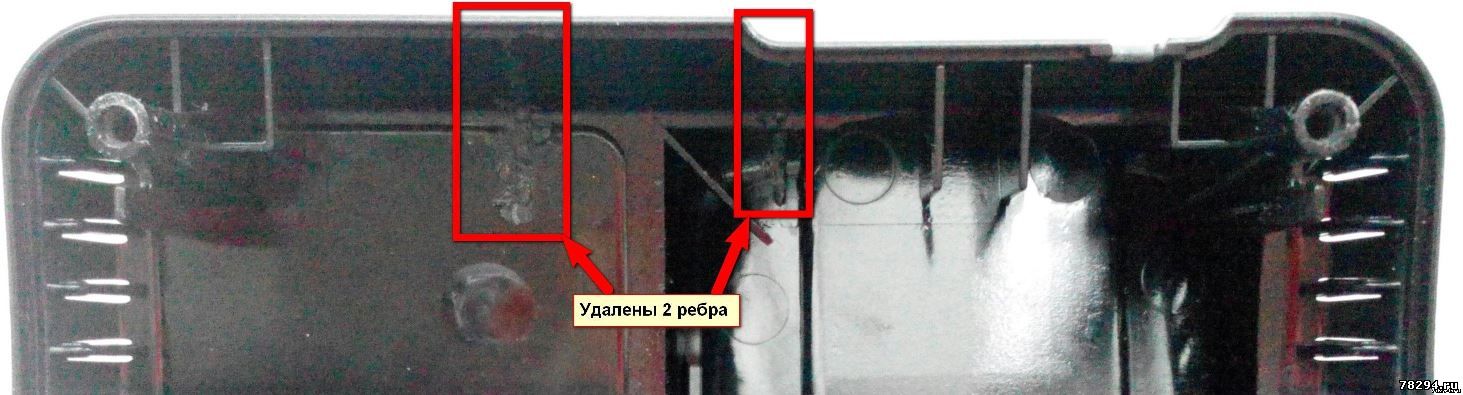

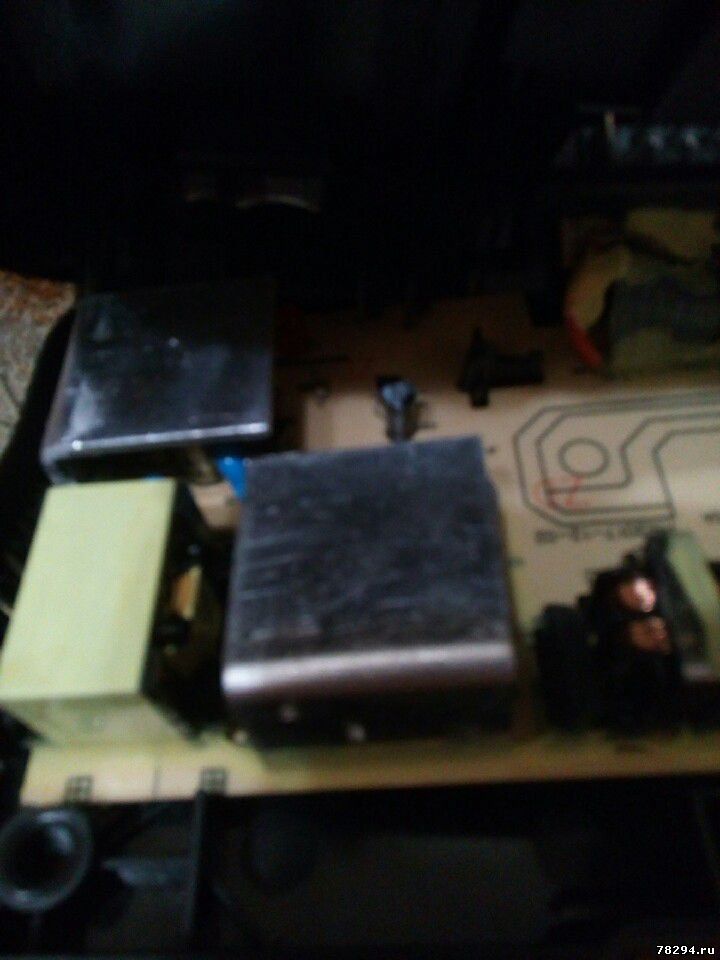

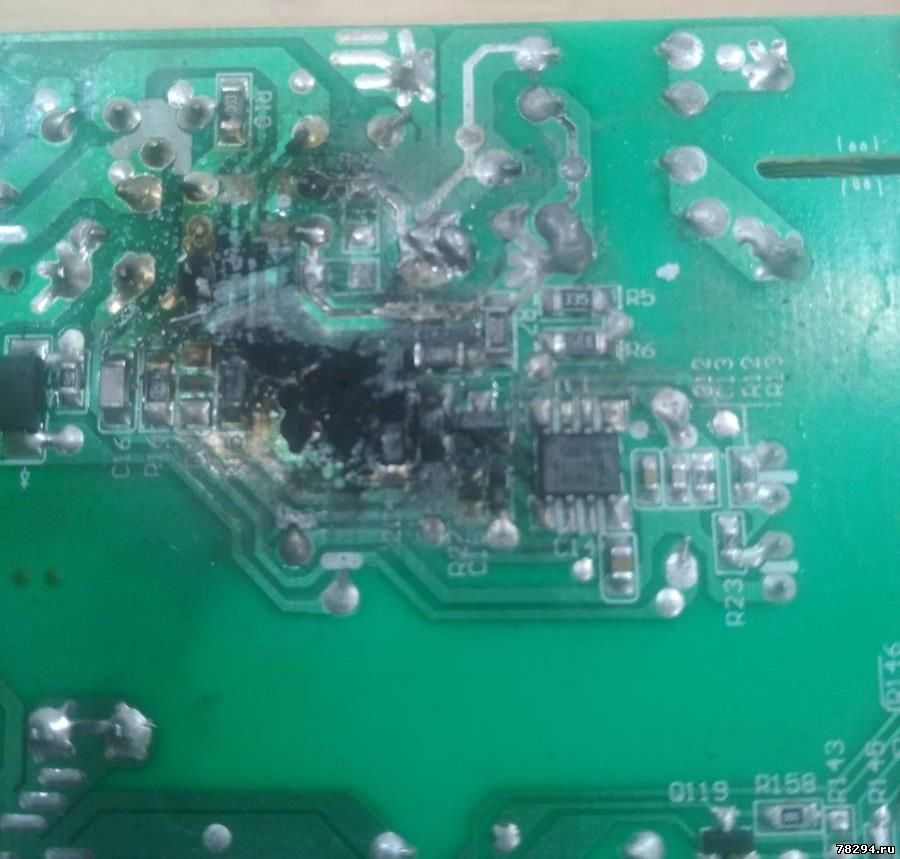

не забываем про радиаторы их нужно увеличить, если не увеличить будет перегреваться, как вариант маленький вентилятор 30*30*10мм и питать от разьема батареи (много вариантов на самом деле)

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 27.08.2018, 11:24 | Сообщение # 9

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

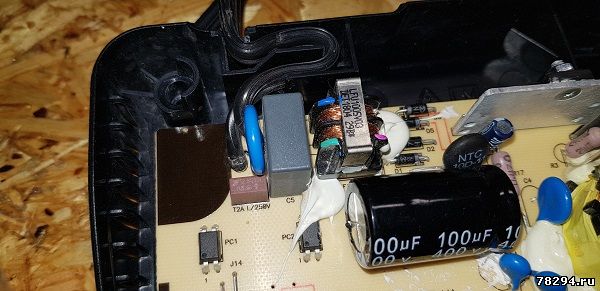

Одна из последних переделок на 220 вольт зарядного Dewalt DCB112 (12-18 V Max)



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 03.12.2018, 14:19 | Сообщение # 10

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Плата зарядного Dewalt DCB112 новая, дата выпуска ноябрь 2017года

94V-0
E206420
NE5000
дата 1745

Доступно только для пользователей

Переделка как и было в 1 сообщении, замена электролита, варистора, термистора и сетевой вилки
Радиатор стоит нормальный


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Гость Дата: Суббота, 22.12.2018, 01:12 | Сообщение # 11

Гости

Гость

  • Сообщений:

Добрый день !
Плата зарядного Dewalt DCB112
PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. 02
94V-0
E112804
дата 1749

Версия А2 (на фото уже без конденсатора)

Доступно только для пользователей
Не подскажете , куда -вместо чего ставится Термистор NTC 10D-9 ?
Anat78 Дата: Суббота, 22.12.2018, 23:17 | Сообщение # 12

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата Гость ()
Не подскажете , куда -вместо чего ставится Термистор NTC 10D-9 ?


В 112 модели термистор не обязателен, так как емкость конденсатора небольшая
Но если напрягает искра при включении зарядного, то термистор ставится последовательно с предохранителем как и в Dewalt DCB107:
http://www.78294.ru/forum/5-1-79-16-1499656970
Искра возникает по причине большого тока заряда электролитического конденсатора при включении в сеть, так как сопротивление конденсатора (импеданс) очень маленькое - примерно 0,1ом всего, возникает скачек тока при включении до 50-80ампер (но очень малой продолжительности по времени) который очень вреден не только для самого электролитического конденсатора но и для диодного моста
Добавление термистора на 10-20 ом позволяет уменьшить бросок тока до 15-10А.

Но на всякий случай все распишу подробно:

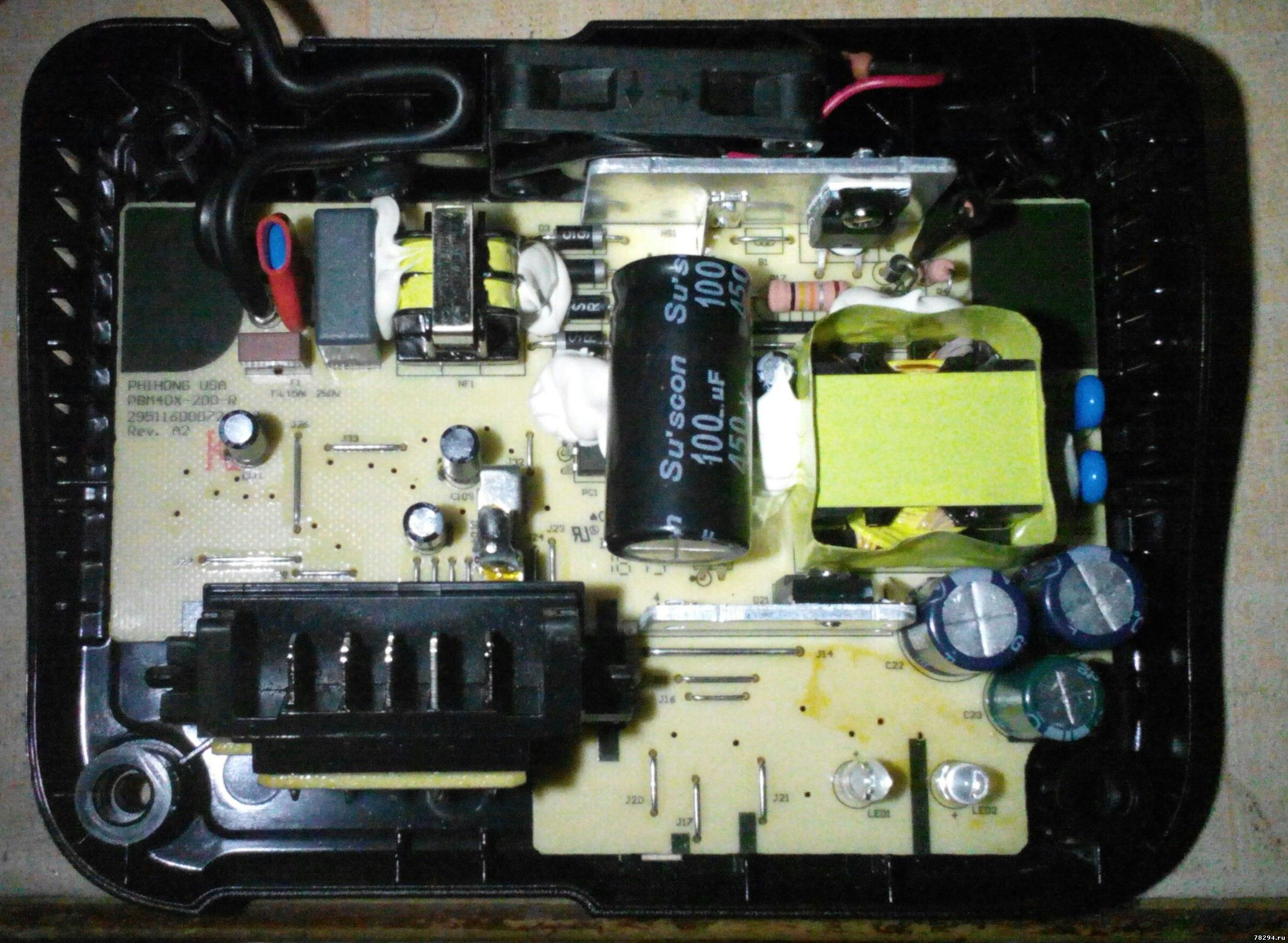

Итого открываем зарядное и видим такую плату зарядного второй версии (47 неделя 2015 года)

PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. 02

JIA HE
E187621
94V-0
дата 1648

Доступно только для пользователей

Меняем конденсатор на 100мкф 450вольт (обязательно соблюдаем полярность + и -):

Доступно только для пользователей

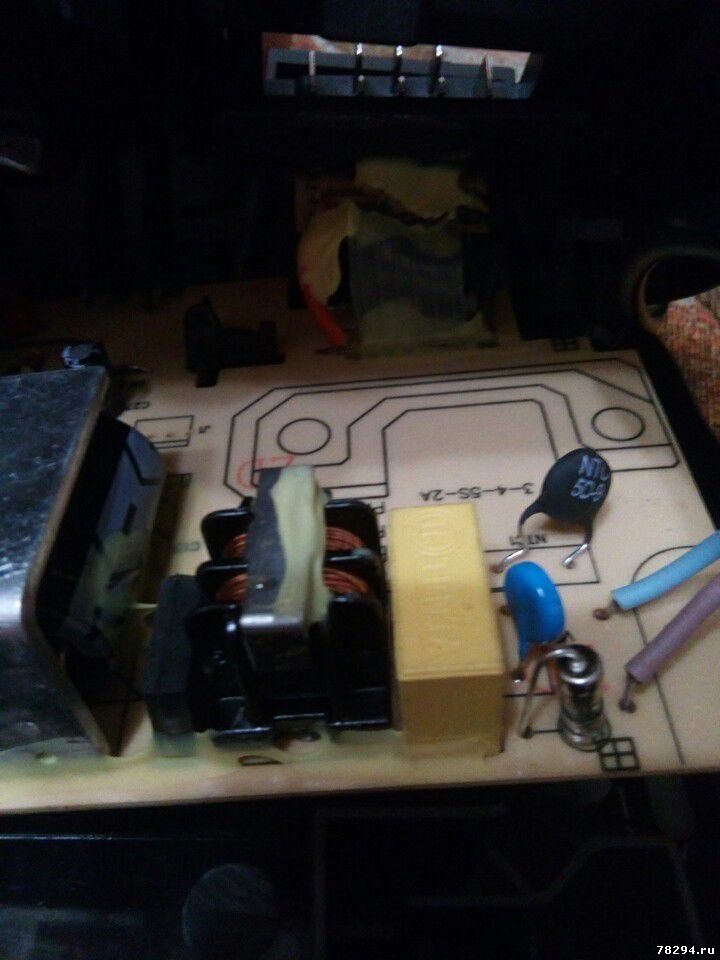

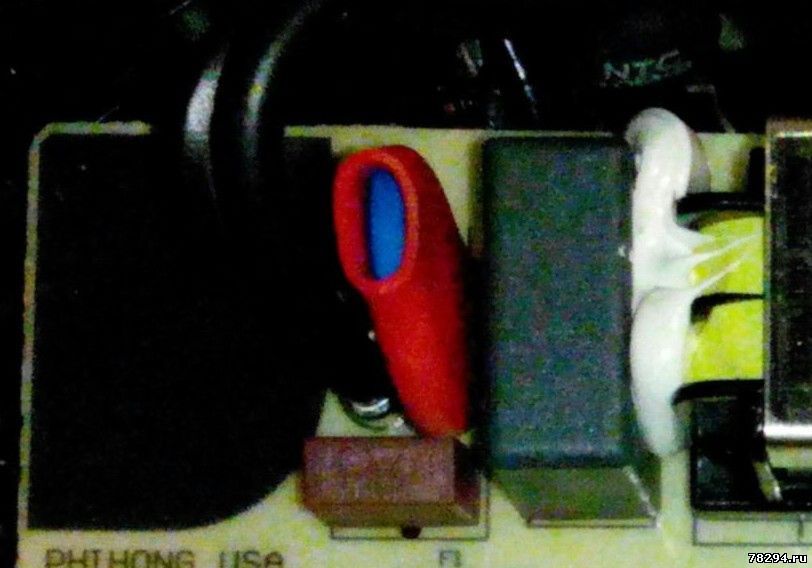

Ставим варистор возле входного предохранителя (на варистор одеваем кембрик или трубку термоусаживаемую, чтобы когда сработал варистор осколки остались на месте а не были разбросаны по всему зарядному):

Доступно только для пользователей

Для установки варистора надо в плате просверлить 1 отверстие 2мм как на фото:

Доступно только для пользователей

Если поставили электролит больше 47мкф, а мы ставим 100мкф 450вольт то так же необходим термистор (http://ali.pub/3wtqz2), установить его нужно здесь:
Дорожку разорвать нужно по красной линии

Доступно только для пользователей

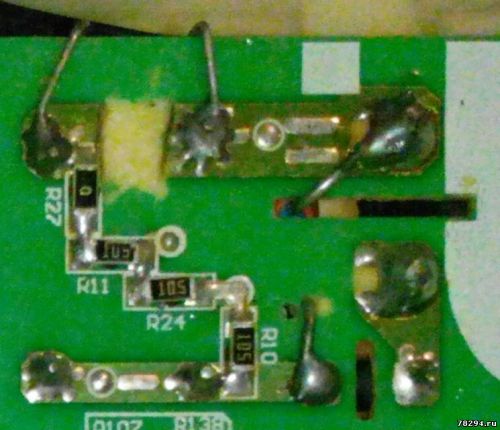

Либо впаять последовательно с предохранителем предварительно просверлив 2 отверстия под ножки:

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oil_taman@opasciscom Дата: Четверг, 28.02.2019, 18:24 | Сообщение # 13

Пользователи

oil_taman@opasciscom

Рядовой

  • Сообщений:8
  • Репутация:0±

Спасибо вам большое. Очень ждал совета от профи. Вчера мне посоветовал ole325 на сайте mastergrad сделать по похожей схеме.
Я сделал, всё работает. Возможно не так, но позняки, зарядка уже ушла клиенту.

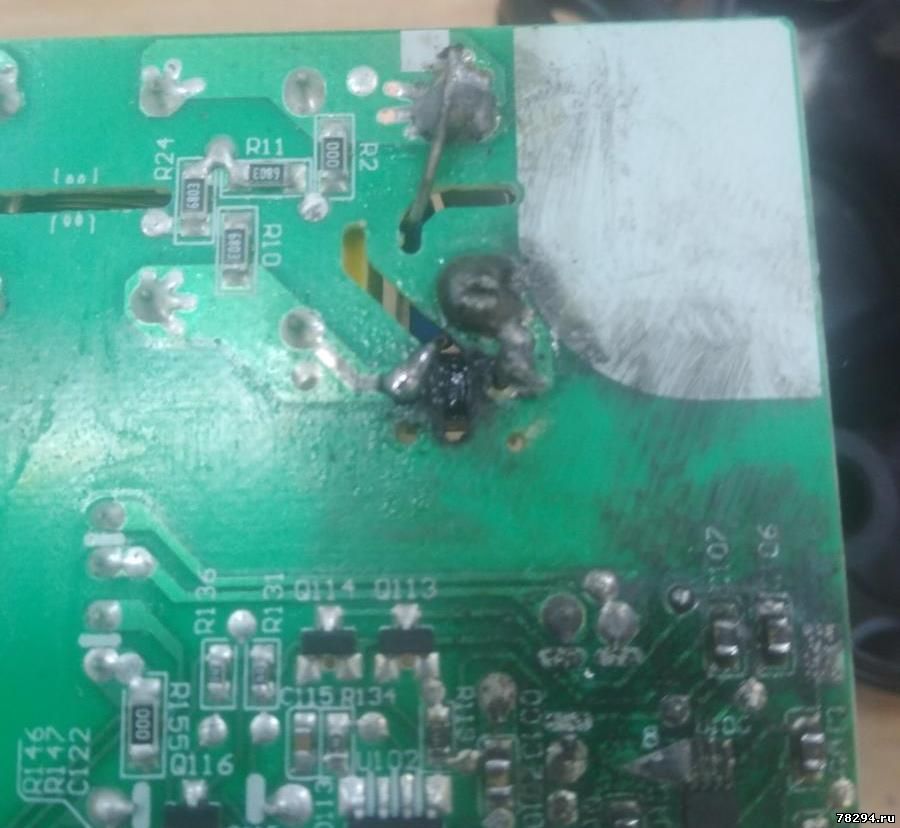

Доступно только для пользователей

PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. 02

JIA HE
E187621
94V-0
дата 1818

Доступно только для пользователей
Anat78 Дата: Пятница, 01.03.2019, 12:16 | Сообщение # 14

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата oil_taman@opasciscom ()
Я сделал, всё работает. Возможно не так, но позняки, зарядка уже ушла клиенту.

Спасибо!

Все сделали правильно
Варистор в термоусадку спрятали - супер!
Термистор поставили по моему второму варианту - все правильно

Так же выше добавил пояснение зачем же нужен термистор в зарядном


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 11.06.2019, 03:01 | Сообщение # 15

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

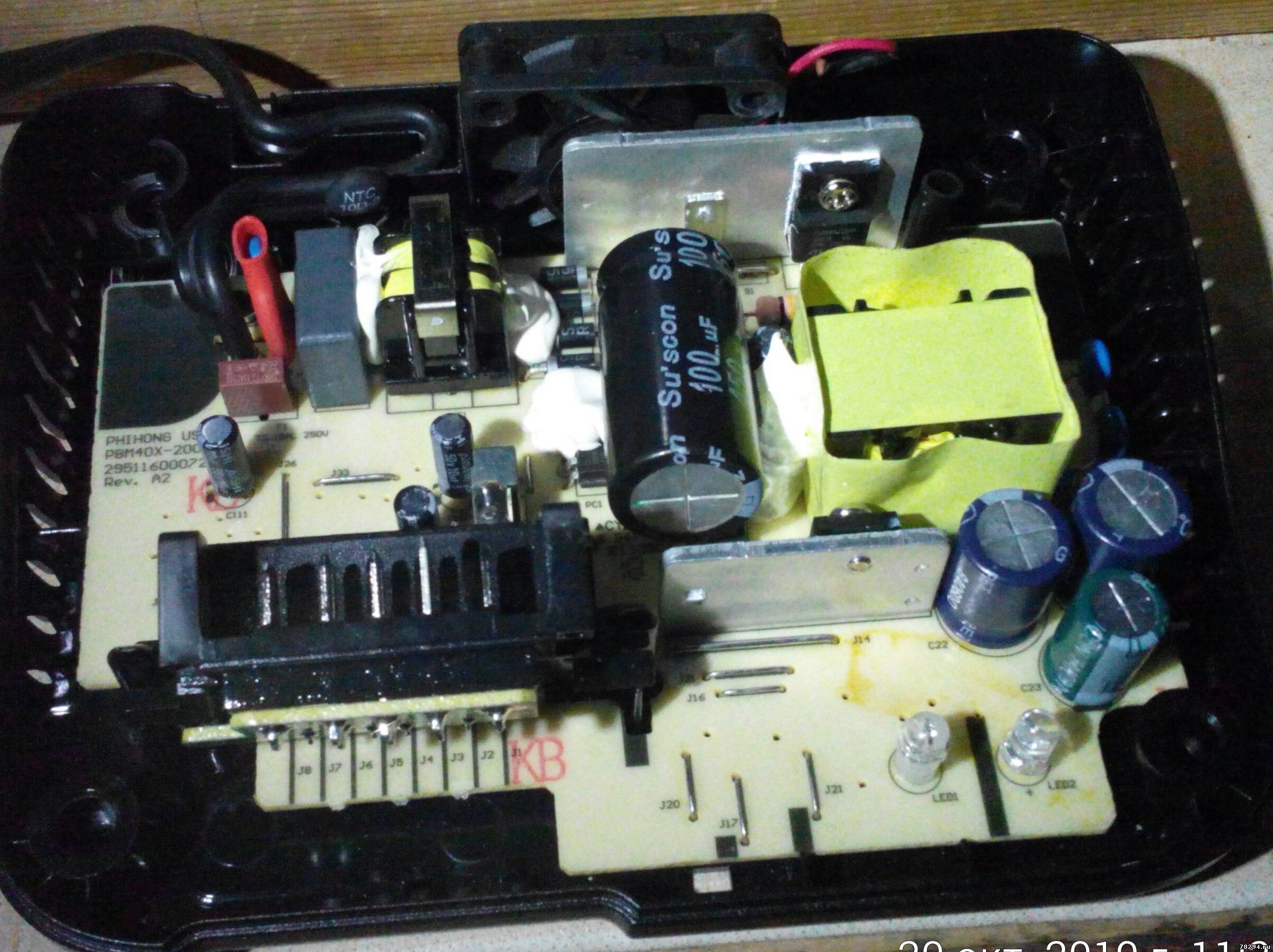

Плата Dewalt DCB112  Rev. A2 с обоих сторон:

PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. 02

E112804
94V-0
дата 1818

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 22.07.2019, 17:27 | Сообщение # 16

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Было:
Плата
Плата ADP-36HR MA
55EA5B

Доступно только для пользователей

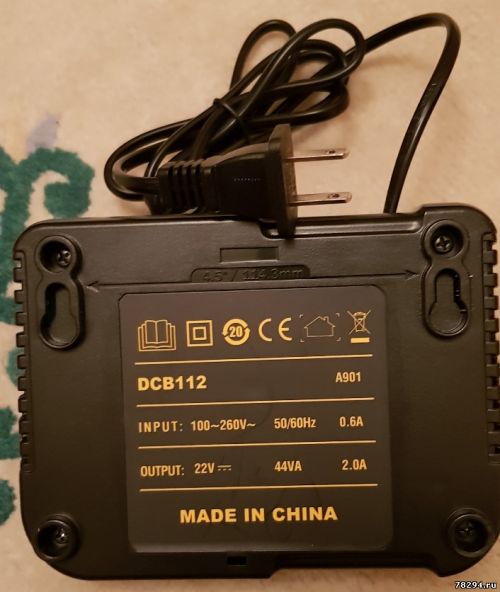

Стало:

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 15.10.2019, 09:55 | Сообщение # 17

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78





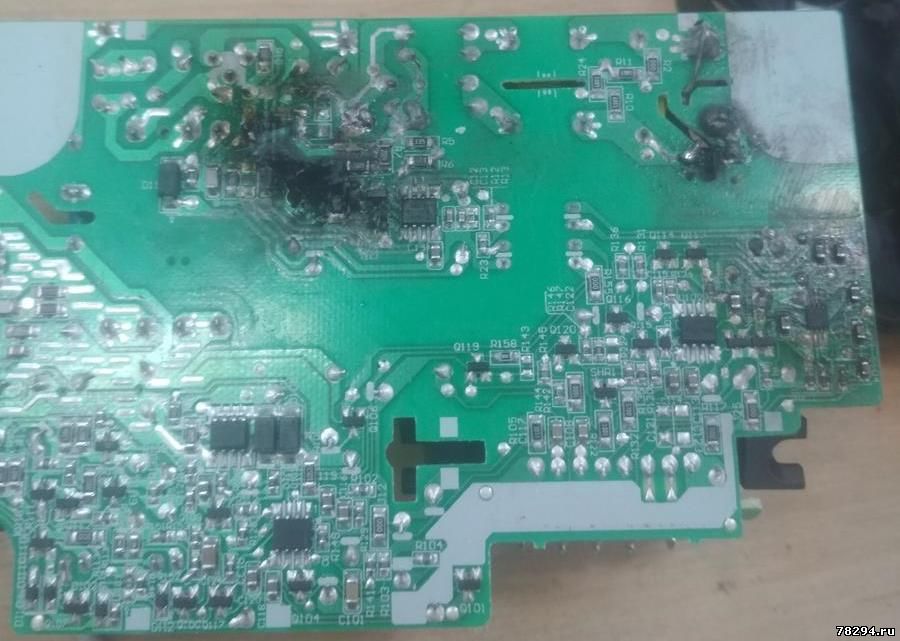

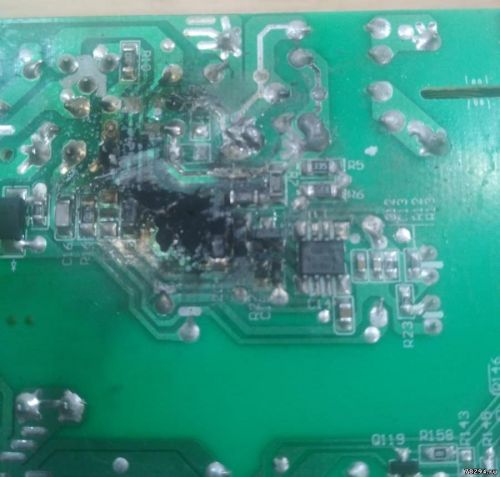

Доступно только для пользователей


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Baron Дата: Воскресенье, 20.10.2019, 12:03 | Сообщение # 18

Пользователи

Baron

Рядовой

  • Сообщений:2
  • Репутация:0±

Я так понял, все переделанные на iW1710 построены?
Anat78 Дата: Воскресенье, 20.10.2019, 12:43 | Сообщение # 19

Администраторы

Anat78

Лейтенант

  • Сообщений:2658
  • Репутация:13±
Anat78

Цитата Baron ()
Я так понял, все переделанные на iW1710 построены?


так точно iW1710-01
https://www.dialog-semiconductor.com/sites....eet.pdf


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Baron Дата: Понедельник, 21.10.2019, 00:12 | Сообщение # 20

Пользователи

Baron

Рядовой

  • Сообщений:2
  • Репутация:0±

Есть ли смысл немного зарезать ток, увеличив резистор Rsense?

Сообщение отредактировал Baron - Понедельник, 21.10.2019, 00:15
