Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
vladko567
|
Дата: Суббота, 10.12.2022, 19:51 | Сообщение # 211
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
фото
|
|
|
|
|
|
sergeisam
|
Дата: Суббота, 10.12.2022, 22:38 | Сообщение # 212
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 (  ) инфа разрозненная. тут с результатом работ только админ работает. |
|
|
|
|
|
vladko567
|
Дата: Воскресенье, 11.12.2022, 19:43 | Сообщение # 213
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|

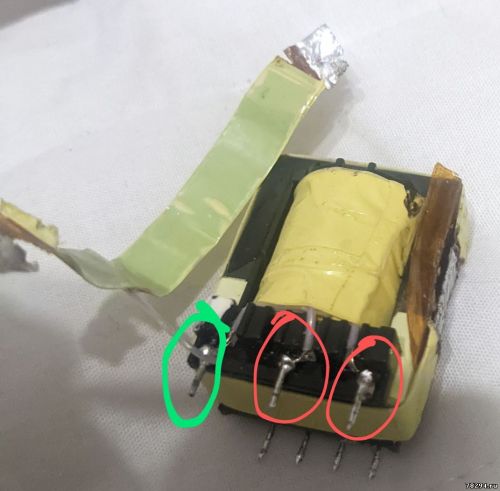

*Переподключил транс. Соединил обмотки последовательно.
*Заменил кондёр на 180 uf 400v. Полярность само собой соблюдается.
*Заменил три резистора на 2.4 ом 2вт 3 шт.
*Установил варистор. Но после убрал. Так как дико очень дико грелся. (10k271)
Зарядка запустилась вентилятор крутит, индикация заряда идёт, это с подключенным акб.
Но.
Включал все на 10-15 сек чтобы проверить температурный режим элементов.
Греется транзистор.
Греется диод Шоттки. И резисторы вокруг него. Греется все очень сильно.
Греется только с подключенным акб.
Подскажите как быть?
Добавлено.
Напруга в сети 240v
Сообщение отредактировал vladko567 - Воскресенье, 11.12.2022, 21:29 |
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 12.12.2022, 00:10 | Сообщение # 214
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 ( ) Установил варистор. ... дико грелся. (10k271)
Тем более, что в первом же сообщении сказано
Цитата Anat78 Нельзя ставить варистор 10D271K так как он всего до 175вольт и он взорвется при включении в сетьЦитата vladko567 ( ) Греется все очень сильно.
Сообщение отредактировал sergeisam - Понедельник, 12.12.2022, 00:13 |
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 00:22 | Сообщение # 215
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Цитата sergeisam ( ) Стесняюсь спросить, "очень сильно" - это скоко в " граммах" ???  ) пирометра нет, уж извините граммы не взвешу.
Уточню:
Греется все это только при подключении акб, при простое с подключение к сети - ничего не греется.
-греются диодная сборка MBR20150CTW,
-транзистор 24N60M2
- резисторы R119, R103 и рядом с ними резистор, его маркировку не видно изза герметика.
Сообщение отредактировал vladko567 - Понедельник, 12.12.2022, 00:31 |
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 12.12.2022, 00:33 | Сообщение # 216
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 ( ) Греется все это только при подключении акб
Дык, может "батарейка" дохленькая ?
|
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 00:36 | Сообщение # 217
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Цитата sergeisam ( ) Дык, может "батарейка" дохленькая ?
акб - не оригинал 9ач (10х21700 Li-ion)
|
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 12.12.2022, 00:38 | Сообщение # 218
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
А вентилятор дует на радиаторы ? Добавлено (12.12.2022, 00:40)
---------------------------------------------
Цитата vladko567 ( ) *Заменил три резистора на 2.4 ом 2вт 3 шт.
А какие изначально стояли ?
|
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 00:43 | Сообщение # 219
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Цитата sergeisam ( ) А вентилятор дует на радиаторы ?
Цитата sergeisam ( ) А какие изначально стояли ?
Сообщение отредактировал vladko567 - Понедельник, 12.12.2022, 00:44 |
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 12.12.2022, 01:50 | Сообщение # 220
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 ( ) 3 шт, 0.9 Ом 2вт.
Верни их обратно, на место ...
Сообщение отредактировал sergeisam - Понедельник, 12.12.2022, 01:51 |
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 21:59 | Сообщение # 221
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Цитата sergeisam ( ) Верни их обратно, на место ...
Вернул.
Зарядка пыхнула. Сгорели: R10. Fb31, q103
И дорожка выгорела от центрального контакта диодной сборки.
Сообщение отредактировал vladko567 - Понедельник, 12.12.2022, 22:03 |
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 22:05 | Сообщение # 222
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Вобщем ладно. Пустая трата времени. Куплю новую
Сообщение отредактировал vladko567 - Понедельник, 12.12.2022, 22:09 |
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 12.12.2022, 22:18 | Сообщение # 223
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 ( ) Зарядка пыхнула.
Значит, где-то налажал.
Просто так не могло "пыхнуть".
|
|
|
|
|
|
vladko567
|
Дата: Понедельник, 12.12.2022, 22:25 | Сообщение # 224
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Цитата sergeisam ( ) Значит, где-то налажал
Я предполагал что если верну эти резисторы то произойдет нечто подобное.
Думаю нужно было сменить диодную сборку и транзистор.
Налажать в моем случае можно с пайкой и ошибкой в выборе комплектующих. Ни с тем ни с тем не налажал. Впрочем это уже другая история. Для меня тема закрыта.
|
|
|
|
|
|
sergejzet82
|
Дата: Пятница, 23.12.2022, 00:57 | Сообщение # 225
|
|
|
Цитата vladko567 ( ) инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это.
Цитата vladko567 ( ) инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это.
Цитата vladko567 ( ) инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это.
Цитата vladko567 ( ) инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это.
Цитата vladko567 ( ) инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это. |
|
|
|
|
|
sergild
|
Дата: Воскресенье, 25.12.2022, 22:19 | Сообщение # 226
|
|
|
как один из первопроходцев переделок "параллельного -> последовательного" соединения обмоток DeWalt я почти на 100% уверен, что для решения проблемы уменьшения тока заряда в 2 раза, надо изменить число витков (в те же 2 раза) обмотки контроля заряда.
мне столько лет было лень проверять эту идею; судя по тому, что обсуждения идут до сих пор - лень ВСЕМ)))
для меня достаточным было то, что DCB115 тайландкская после таких переделок становится очень хорошим решением с 2 А на выходе (проверено на огромном их числе, измеряемом полусотней наверное уже)
так и думаю "половинной" DCB118 хватает всем с лихвой.
P.S. правда у меня довольно узкая задача - сделать рабочей зарядку без сложных переделок за которую большинство не готово платить
Сообщение отредактировал sergild - Воскресенье, 25.12.2022, 22:22 |
|
|
|
|
|
sergeisam
|
Дата: Воскресенье, 25.12.2022, 22:56 | Сообщение # 227
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата sergild ( ) сделать рабочей зарядку без сложных переделок за которую большинство не готово платить
Все хотят "дёшево и сердито" .
|
|
|
|
|
|
vladimirgbrn
|
Дата: Понедельник, 02.01.2023, 23:03 | Сообщение # 228
|
|
|
Получается что в dcb104 нужно проделать в 4 раза больше работы? Добавлено (02.01.2023, 23:05)
---------------------------------------------
Просто на стройке преобразователь не лучший вариант.
|
|
|
|
|
|
sergejzet82
|
Дата: Пятница, 27.01.2023, 10:54 | Сообщение # 229
|
|
|
Здравствуйте.Принес мне знакомый переделать зарядное 118,поменял конденсатор,впаял варистор и термистор соединил обмотки трансформатора последовательно сделал всё тоже что со своими зарядным а оно не работает. Включаю его в сеть 220 через лампу накаливания то лампа вспыхивает и не светит также само и моя рабочая зарядка но когда в свою ставлю аккумулятор то лампа накаливания светит в пол накала а новая не запускается когда ставишь аккумулятор , что может быть почему она не работает???
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.01.2023, 11:15 | Сообщение # 230
|
Администраторы
Anat78
Майор
- Сообщений:6400
- Репутация:51±
|
Что то переделали неправильно просто, подсказать что именно сложно без фото
зарядные по годам и стране изготовления переделываются по разному
отправил заказчикам переделанные зарядные:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
konnalex
|
Дата: Суббота, 18.02.2023, 16:51 | Сообщение # 231
|
|
|
Добрый. Ушел в кз ZD103. Что за зверь? Обозначение Н5, корпус SOD-123.
Это MMSZ5245? https://pdf1.alldatasheet.com/datashe....45.html
|
|
|
|
|
|
sergeisam
|
Дата: Суббота, 18.02.2023, 23:46 | Сообщение # 232
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата konnalex ( ) Это MMSZ5245  Похоже, что ето ён ... |
|
|
|
|
|
gsm9375584616
|
Дата: Вторник, 14.03.2023, 02:44 | Сообщение # 233
|
|
|
118я европейка заряжает только до 18.6в. подскажите куда глянуть?
Сообщение отредактировал gsm9375584616 - Вторник, 14.03.2023, 02:45 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 14.03.2023, 03:18 | Сообщение # 234
|
Администраторы
Anat78
Майор
- Сообщений:6400
- Репутация:51±
|
Цитата gsm9375584616 ( ) подскажите куда глянуть?
любые батареи до 18,6в или одну только?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gsm9375584616
|
Дата: Вторник, 14.03.2023, 16:16 | Сообщение # 235
|
|
|
Цитата Anat78 ( ) любые батареи до 18,6в или одну только?
флекс до 18.6в
Послабее аккумуляторы заряжает побольше
Зарядка уже чинилась, меняный 11n80c3 (стоит в корпусе то-247)
r10 r12 r13 меняны, по номиналам 2.4 2.4 3.3 стоят
r104 сгорал и опять черный совсем 100ом
r41 меняный 1.5ком
Очень сильно греется всё.
Оба радиатора,транс,катушка
|
|
|
|
|
|
sergeisam
|
Дата: Среда, 15.03.2023, 22:03 | Сообщение # 236
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата gsm9375584616 ( ) меняный 11n80c3
Не нужен там 800 Вольтовый транзистор ....
Цитата gsm9375584616 ( ) очень сильно греется всё.оба радиатора,транс,катушка |
|
|
|
|
|
sergeisam
|
Дата: Среда, 15.03.2023, 22:14 | Сообщение # 237
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|

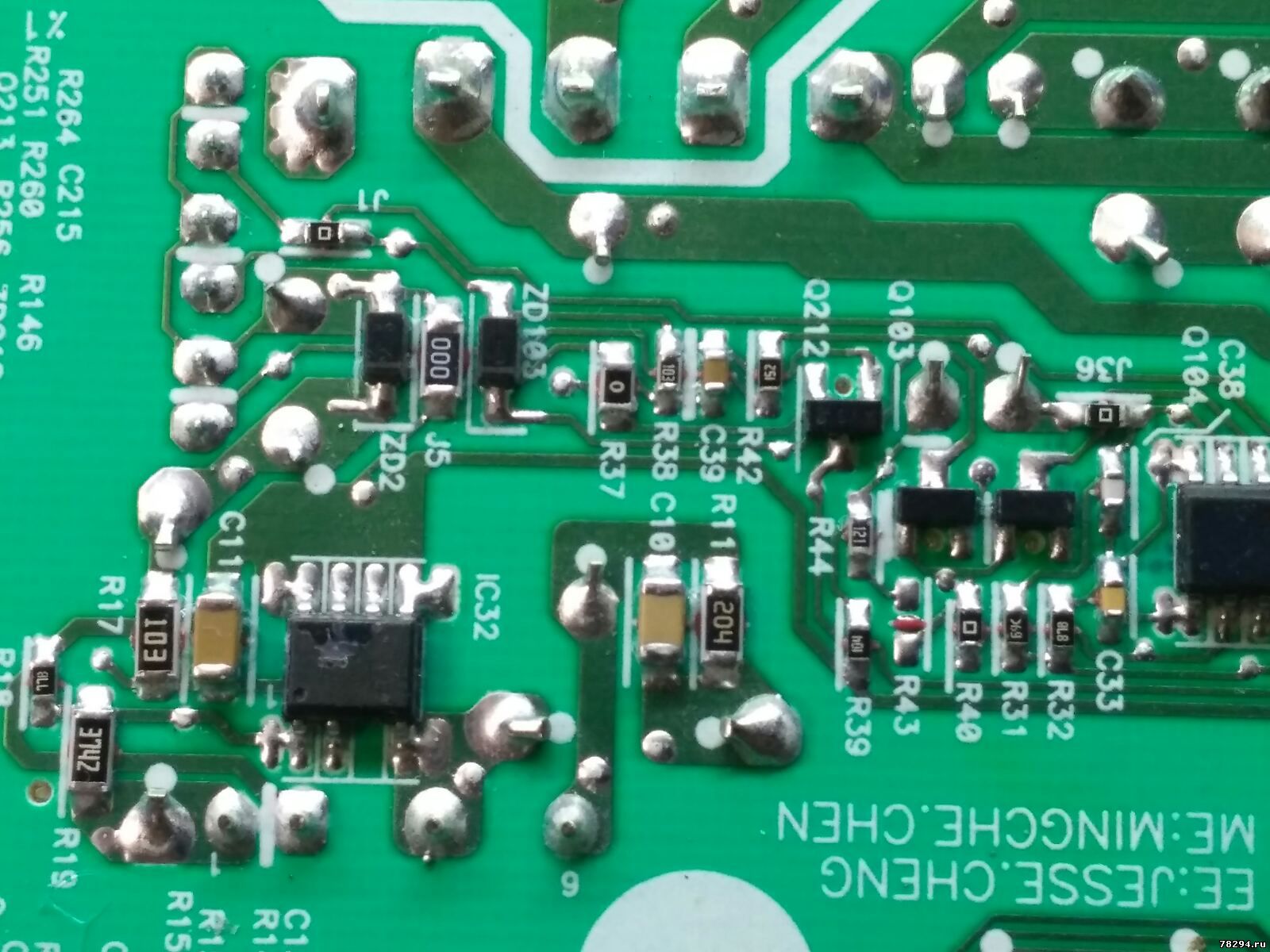

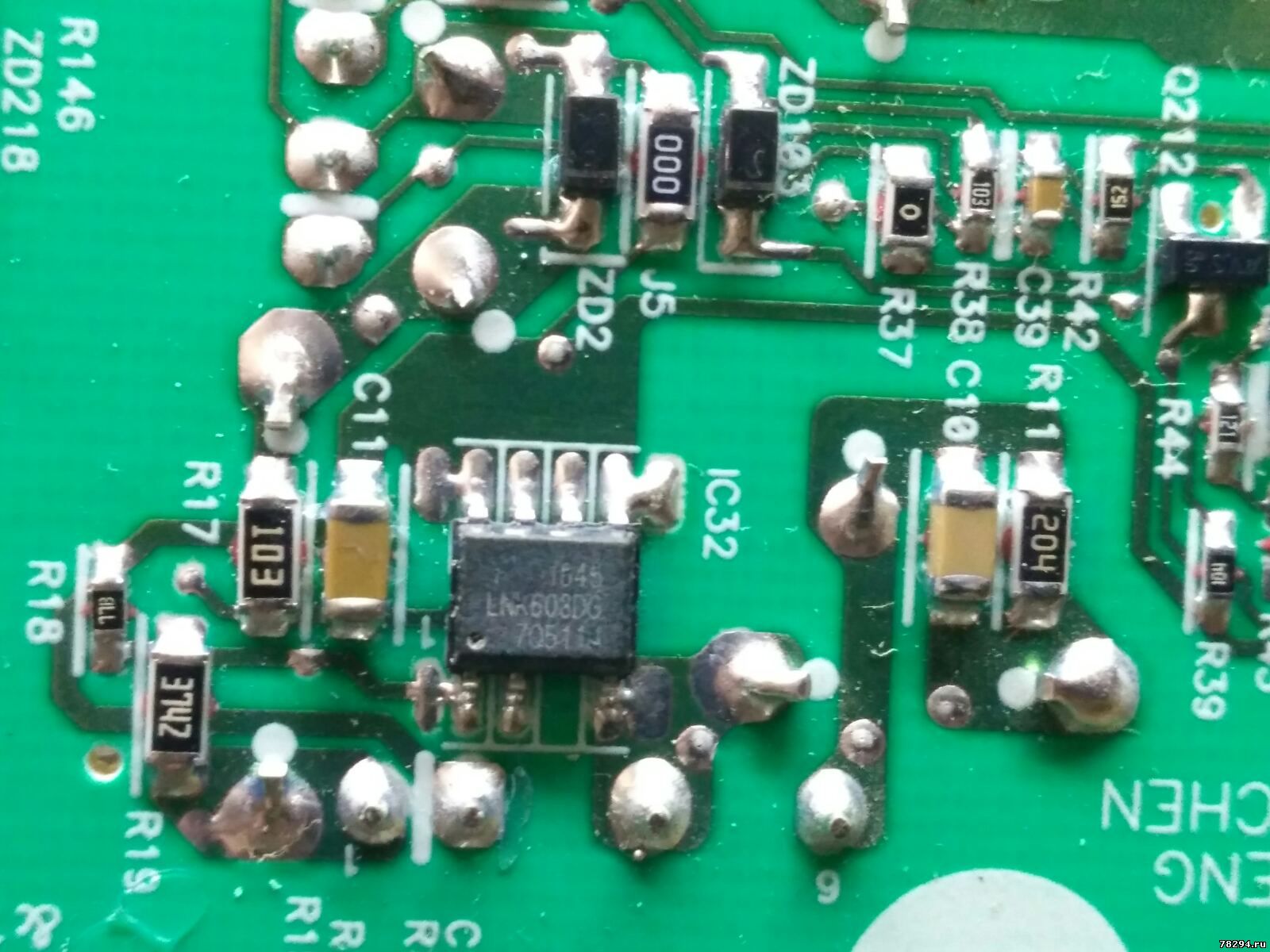

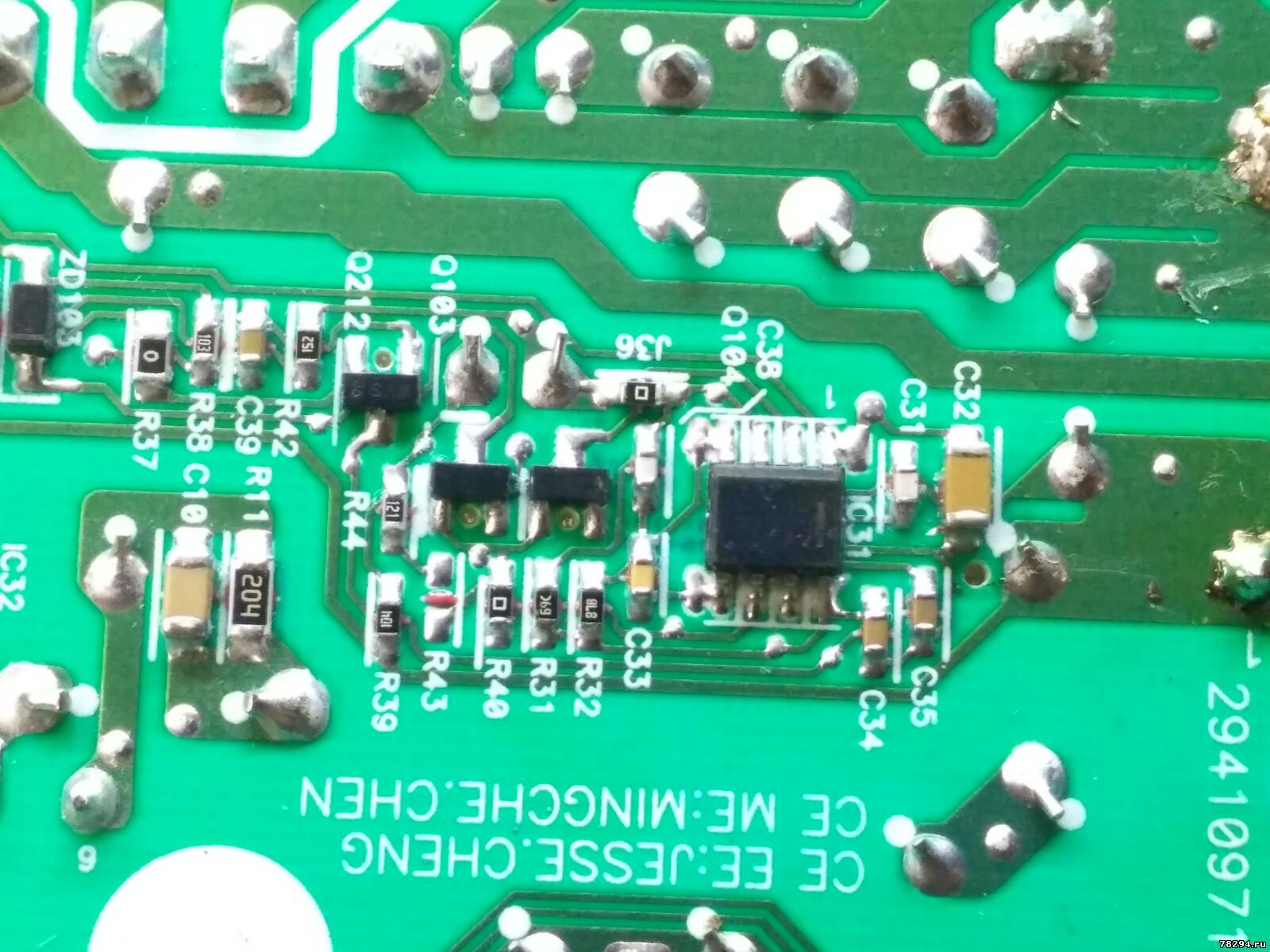

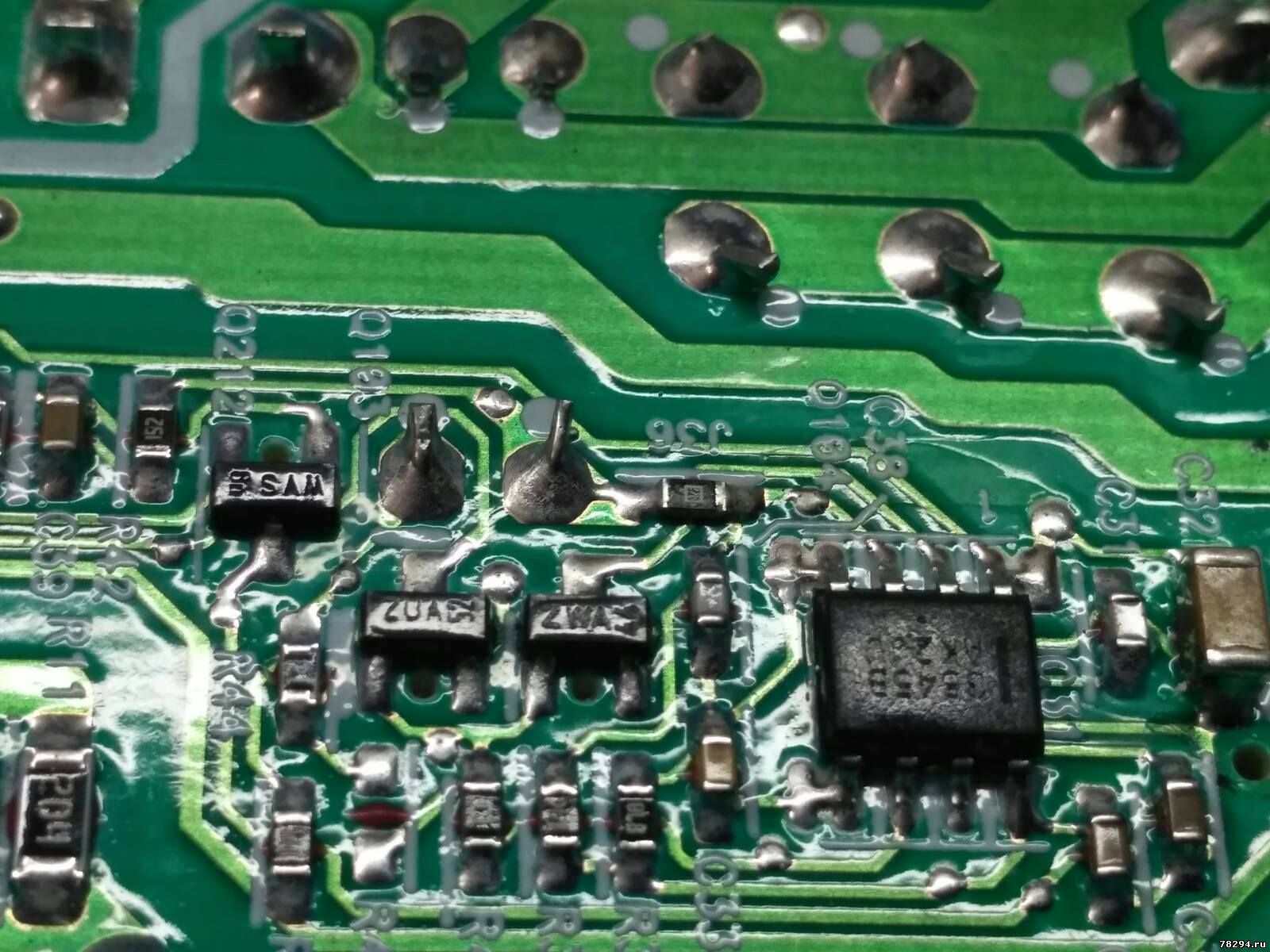

Добавлю несколько фото того места на плате, где всё выгорает ... (см. Сообщение # 184, Сообщение # 67, Сообщение # 53 )
Сообщение отредактировал sergeisam - Среда, 15.03.2023, 22:36 |
|
|
|
|
|
gsm9375584616
|
Дата: Среда, 15.03.2023, 23:49 | Сообщение # 238
|
|
|
Цитата sergeisam ( ) А шо, вентилятор там не работает ??? Цитата sergeisam ( ) Не нужен там 800 Вольтовый транзистор ... |
|
|
|
|
|
sergeisam
|
Дата: Четверг, 16.03.2023, 00:07 | Сообщение # 239
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата gsm9375584616 ( ) какой стоял такой и поставили видимо
Не, там такое не стояло, ни разу .

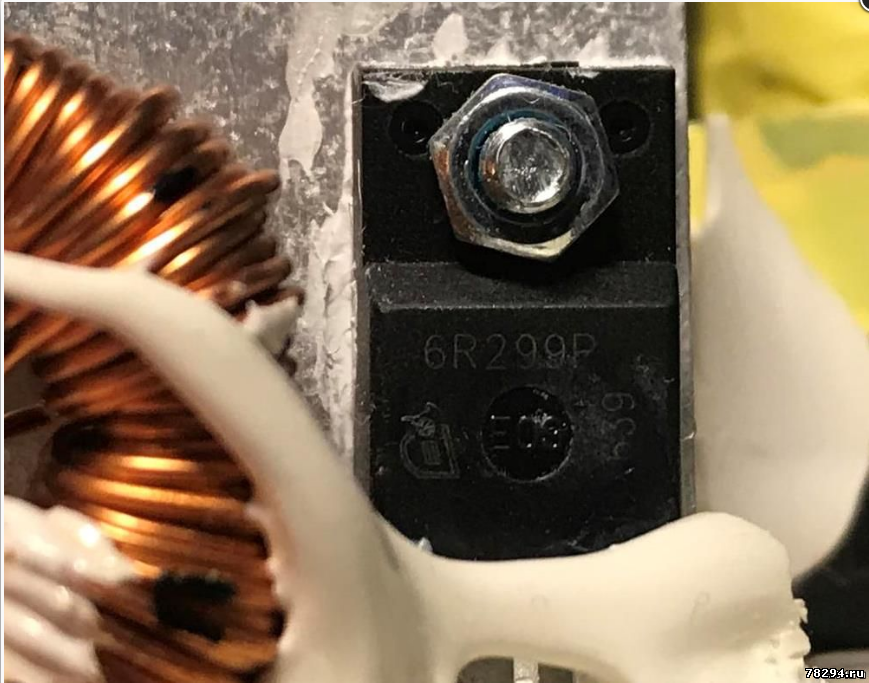

Ибо в сием ЗУ применён (см. Сообщение # 118 )
А тот, кто поставил выше означенную замену, походу, не имеет представления о том, как необходимо подбирать замену .
Добавлено (16.03.2023, 00:21)
---------------------------------------------
Цитата gsm9375584616 ( ) с рабочим вентилятором перегрев исключён?
Тогда зададим вопрос по другому
Вот это
Цитата gsm9375584616 ( ) Очень сильно греется всё.
Сообщение отредактировал sergeisam - Четверг, 16.03.2023, 00:23 |
|
|
|
|
|
gsm9375584616
|
Дата: Четверг, 16.03.2023, 00:41 | Сообщение # 240
|
|
|
зарядка европейская.разобрал свою там тоже 800в
греется очень сильно.минут через десять начинает вонять горелыми микросхемами)
ipa60r190e6 может на такой заменить? подойдёт?
Сообщение отредактировал gsm9375584616 - Четверг, 16.03.2023, 00:46 |
|
|
|
|
