Модуль защиты BMS 2S 20A схема
patisy4 Дата: Понедельник, 16.12.2019, 19:32 | Сообщение # 1

Пользователи

patisy4

Рядовой

  • Сообщений:55
  • Репутация:2±

Модуль защиты BMS 2S 20A

Размеры 48x20x3.4мм

Плата защищает сборку от перезаряда и переразряда ячеек. Текущая версия платы 1.2.

Имеется версия с балансом ячеек http://ali.pub/4auwcw  или http://ali.pub/4auwgz



Схема подключения:



И без балансировки http://ali.pub/4auwcw или http://ali.pub/4auwgz





Схема подключения:



Характеристики:
Защита по перезаряду: 4.2-4.3 В
Защита по переразряду: 2.5-2.7 В
Пиковый ток нагрузки: 20A требуется радиатор
Постоянный ток нагрузки: 10A
Время срабатывания защиты: 0.5-1.5 с
Ток балансировки: 95-105 мА
Размеры с балансом: 4.8*2 см
Размеры без баланса: 4.5*1.5 см
Имеет функцию самовостановления при перегрузке.

Хороша данная плата тем, что можно с ней переделывать различные электронные отвертки со схожим максимальным напряжением на литий. Проверено не раз, в защиту не уходит.


Сообщение отредактировал patisy4 - Понедельник, 16.12.2019, 19:34
malyshevnv Дата: Суббота, 18.04.2020, 19:00 | Сообщение # 2

Пользователи

malyshevnv

Рядовой

  • Сообщений:1
  • Репутация:0±

вот припоял я к этой плате 6 банок от ноутбука. на выходах 0v - 8,4v составляет 8,5в и мотор крутится, а на выходых + - напряжение 5в и мотор не крутится. В чем проблема?
Anat78 Дата: Суббота, 18.04.2020, 19:52 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Два варианта, или плата неисправная или надо просто подать на выход платы напряжение 8.5в

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
-MAKCIMYMC- Дата: Четверг, 14.05.2020, 23:46 | Сообщение # 4

Пользователи

-MAKCIMYMC-

Рядовой

  • Сообщений:3
  • Репутация:0±

Здравствуйте. Заказал именно такую плату с балансом для миши шуруповерта BOSH. Вообще он на 4.8 вольта но так как у меня старые банки то взял 2 последовательных акума. Короче все сделал, уходит в защиту. Шуруповерт имеет особенность, только 1 максимальная скорость, то есть он или работает на максимальных оборотах или не работает вообще, единственное есть реверс. При включенной подзарядке (9в, 1а) он делает пару оборотов и на зарядке вылетает перегрузка. Без подзарядки совсем не делает не одного оборота но если замкнуть выход OV и минус выхода например диодом то все начинает работать но диод на 5 секунд сильно греется так что это не выход. Пробовал ставить конденсатор на выход 200 мкф, ничего. Есть немного рассыпухи, могу припаять попробовать но что куда не знаю так как в этом не силен. Если нужны фото прикреплю.
Anat78 Дата: Пятница, 15.05.2020, 08:01 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Проблема у вас именно в элементах 18650 а не плате, при пуске двигателя происходит сильная просадка напряжения и плата просто отключается по переразряду smile
ставьте новые сильнотоковые 18650


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
-MAKCIMYMC- Дата: Понедельник, 18.05.2020, 01:26 | Сообщение # 6

Пользователи

-MAKCIMYMC-

Рядовой

  • Сообщений:3
  • Репутация:0±

По вашей рекомендации купил совершенно новые высокотоковые аккумуляторы. Онибыли 3.8 вольт и при подключении ничего не заработало, потом я пытался зарядить их той платой но она их так и не зарядила, напряжение после долгой зарядки вообще не поднялось. Ещё раз прочитав описание у продавца на али я увидел что там написано что они должны быть уже заряжены, в итоге я решил зарядить их другой зарядкой, нашёл маленькую плату на один элемент и зарядил по очереди два аккумулятора но почему-то выше 4.06-4.08 вольт она не заряжает но когда я вставил их снова в многострадальный шуруповёрт все снова не заработало. Работает только при подключённой зарядки, и то она уходит в перегруз. Я понял что как только включается мотор то на выходе с платы место 7 вольт с чем то становится 0 и как только разжимаю кнопку снова 7 появляется. Значит я предполагаю что всё-таки что-то в плате, нужна ваша помощь иначе я скоро сожгу его
-MAKCIMYMC- Дата: Понедельник, 18.05.2020, 15:31 | Сообщение # 7

Пользователи

-MAKCIMYMC-

Рядовой

  • Сообщений:3
  • Репутация:0±

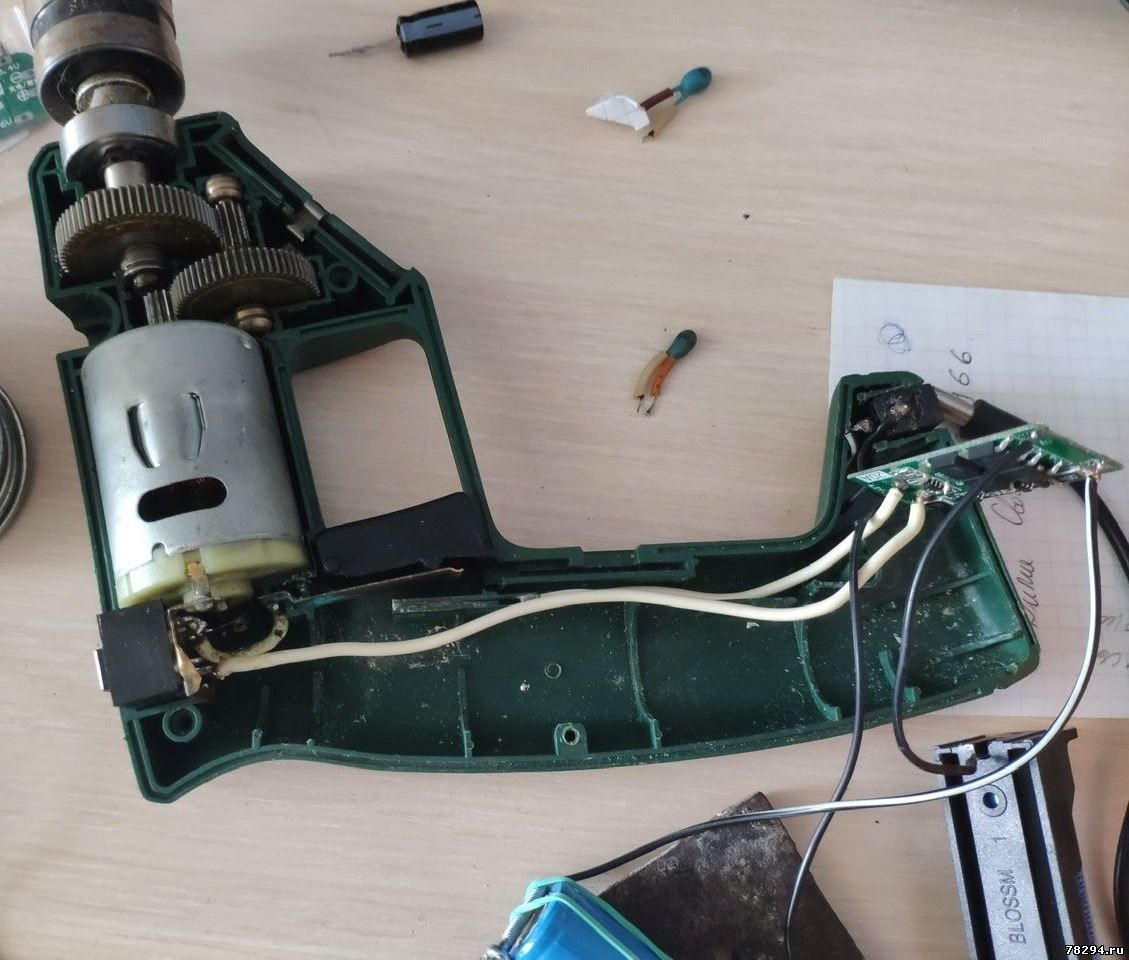

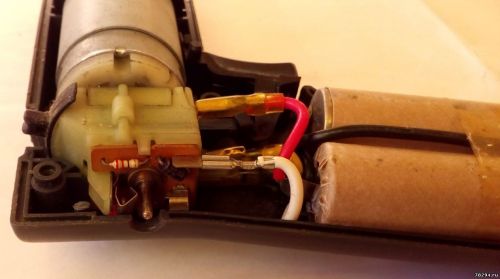

Прикрепляю фото







Сообщение отредактировал -MAKCIMYMC- - Понедельник, 18.05.2020, 18:18
Anat78 Дата: Понедельник, 18.05.2020, 21:50 | Сообщение # 8

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Проверил: Аккумулятор высокотоковый литий-ионный Westinghouse Li-ion INR18650, 3,7V, 2000mAh, 10С, Код: INR18650P-2000
У вас оказывается кнопка имеет прямое включение двигателя на батарею сразу из-за этого огромный пусковой ток, вот плата и выключает по току сразу
Надо просто увеличить время срабатывания токовой защиты, описал ниже все


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 20.05.2020, 09:29 | Сообщение # 9

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

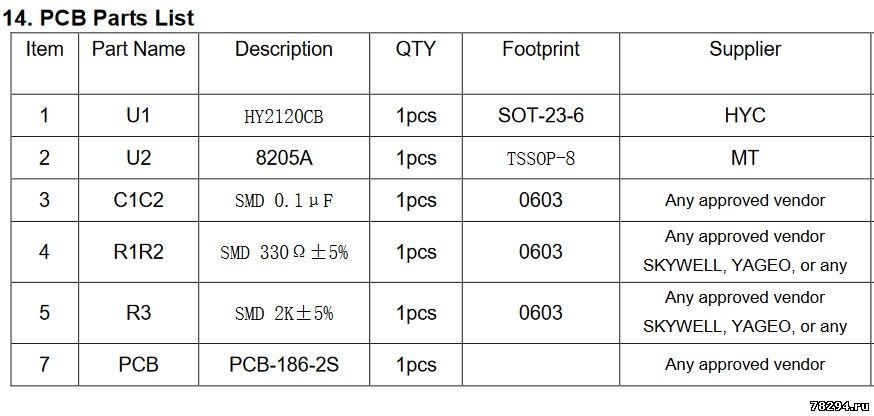

Схема платы вот: https://easyeda.com/ELied/bms-circuit
Даташит на микросхему HY2120CB https://www.hycontek.com/wp-content/uploads/DS-HY2120_EN.pdf





Микросхема HY2120CB питается от батареи через резистор R1 330 ом и конденсатор C1 0,1мкф - образуют фильтр по питанию микросхемы

Для сброса микросхемы в случае ухода в защиту можно коротить С1



Для увеличения времени срабатывания устанавливается С3 емкостью 1мкф между VSS и CS









Если на это место установить конденсатор , то микросхема будет меньше видеть всплески тока нагрузки, иногда бывает полезно с нагрузками, которые имеют небольшой статический ток и большой динамический.


10мкф


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
failsni Дата: Среда, 05.08.2020, 17:53 | Сообщение # 10

Пользователи

failsni

Рядовой

  • Сообщений:4
  • Репутация:0±

День добрый. Столкнулся приблизительно с такой же проблемой . Плата уходит в защиту . Пробовал подпаивать конденсатор но разницы нет. Может есть еще варианты уйти от срабатывания защиты?




Сообщение отредактировал failsni - Среда, 05.08.2020, 17:58
Anat78 Дата: Четверг, 06.08.2020, 03:11 | Сообщение # 11

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Ставьте 10

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
failsni Дата: Четверг, 06.08.2020, 12:10 | Сообщение # 12

Пользователи

failsni

Рядовой

  • Сообщений:4
  • Репутация:0±

Особо не помогло. В данном агрегате имеется две скорости от одной банки и от двух . На одной банке проблем нету с 10 Мкф на плавном переключение иногда проявляется две, но все равно чаще срабатывает защита. Даже если просто напрямую подать к мотору полное напряжение срабатывает защита. Что еще можно сделать? И можно ли с данной платы брать 4.2 вольта и 8.4 по отдельности?
Anat78 Дата: Четверг, 06.08.2020, 13:34 | Сообщение # 13

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цитата failsni ()
И можно ли с данной платы брать 4.2 вольта и 8.4 по отдельности?
нет

Что за устройства?

Как вариант - поставьте параллельно еще такую же плату, но проблема у вас из-за того что стоят транзисторы с большим внутренним сопротивлением, решение - заменить на другие


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
failsni Дата: Четверг, 06.08.2020, 15:23 | Сообщение # 14

Пользователи

failsni

Рядовой

  • Сообщений:4
  • Репутация:0±

эх..






Сообщение отредактировал failsni - Четверг, 06.08.2020, 15:26
filippov@el-deltaru Дата: Понедельник, 31.08.2020, 18:36 | Сообщение # 15

Пользователи

filippov@el-deltaru

Рядовой

  • Сообщений:1
  • Репутация:0±

ну что ты разобрался с уходом платы в защиту?? у меня такая же проблема, но только с RS машинкой
failsni Дата: Четверг, 08.10.2020, 17:54 | Сообщение # 16

Пользователи

failsni

Рядовой

  • Сообщений:4
  • Репутация:0±

заменил плату на другую, данная не подошла.
home Дата: Среда, 01.09.2021, 16:27 | Сообщение # 17

Пользователи

home

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата failsni ()
заменил плату на другую, данная не подошла.

На какую? Уже устал ковыряться с этим го*ном
angen72 Дата: Суббота, 04.12.2021, 13:57 | Сообщение # 18

Пользователи

angen72

Рядовой

  • Сообщений:1
  • Репутация:0±

Первый вариант - простой но с недостатком по сниженному току.
Чтобы плата не уходила в защиту при пуске шуруповерта нужно подключить двигатель через 3 см. нихромовой проволоки диаметром прибл. 0.5 - 0.8 мм., или 0.3 Ома.
Второй вариант, что-бы плата не уходила в защиту при пуске шуруповерта, можно применить реле на 5в, которое временно будет шунтировать силовые ключи или минусовые контакты входа и выхода на плате вместе с нихромовой проволокой или резисторов на 0.3в.
Чтобы реле включалось с задержкой в 1,2 секунды подключать его надо через резистор и конденсатор параллельно подключеный к обмотке реле.
Anat78 Дата: Суббота, 04.12.2021, 14:22 | Сообщение # 19

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Цитата home ()
а какую? Уже устал ковыряться с этим го*ном
3S 40A в режиме 2s http://www.78294.ru/forum/23-618-1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lazarevav70 Дата: Пятница, 26.08.2022, 12:09 | Сообщение # 20

Пользователи

lazarevav70

Рядовой

  • Сообщений:10
  • Репутация:0±

День добрый.
Пытаюсь перевести насос (6в. 4х1,5в. LR20) с батареек на литий, собрал, запустился, минуту проработал и теперь плата уходит в защиту при пуске. Заменил 3 платы, ставил конденсаторы на 1 и 10 мкФ - все бесполезно. Напрямую от аккумуляторов работает нормально.
Как обойти защиту на плате что бы не блокировалась?

Anat78 Дата: Пятница, 26.08.2022, 13:00 | Сообщение # 21

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Для начала надо знать почему он уходит в защиту? по току? по напряжению?
а потом уже решать проблему
попробуйте поставить так же резистор 10ком между 0 и минусом


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lazarevav70 Дата: Пятница, 26.08.2022, 15:30 | Сообщение # 22

Пользователи

lazarevav70

Рядовой

  • Сообщений:10
  • Репутация:0±

Поставил резистор, не помогло.
Anat78 Дата: Пятница, 26.08.2022, 15:50 | Сообщение # 23

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

напряжение на элементах и сопротивление их?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lazarevav70 Дата: Пятница, 26.08.2022, 17:40 | Сообщение # 24

Пользователи

lazarevav70

Рядовой

  • Сообщений:10
  • Репутация:0±

Напряжение 4,105 и 4,108.
Сопротивление не знаю, не чем измерить.
Аккумуляторы литокала, брал 12 штук. 5 ушло на сборку аккумулятора гайковерта и 5 на шуруповёрт, работают нормально. Осталось 2 решил насос переделать, и ступор..
Что то с платой не то, напрямую прекрасно крутят.
А плату 3s (40A) можно на 2s подключить?


Сообщение отредактировал lazarevav70 - Пятница, 26.08.2022, 20:02
lazarevav70 Дата: Понедельник, 29.08.2022, 17:21 | Сообщение # 25

Пользователи

lazarevav70

Рядовой

  • Сообщений:10
  • Репутация:0±

Пробовал подключить к плате 3s40A с перемычкой 12,6 и + не получается.
Заменил аккумуляторы, поставил б/у Самсунг 15Q на пробу, запускается но сильно греются транзисторы D472A. Может их заменить на какие другие?

Наверное не ясно написал.
3s пробовал переделать на 2s - не получилось.
Пересобрал на других аккумуляторах с платой 2s - запустились, работает, но не
долго, начинают сильно греться транзисторы. И через 20-30 секунд сильная
просадка, моторчик слабее и слабее крутит. Алюминиевый радиатор не
помогает.
Может транзисторы заменить на другие?
Anat78 Дата: Среда, 31.08.2022, 15:33 | Сообщение # 26

Администраторы

Anat78

Майор

  • Сообщений:6266
  • Репутация:49±
Anat78

Да тогда меняйте транзисторы с низким напряжением отсечки

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
lazarevav70 Дата: Пятница, 02.09.2022, 08:53 | Сообщение # 27

Пользователи

lazarevav70

Рядовой

  • Сообщений:10
  • Репутация:0±

Похоже дело не в плате а в движке насоса. Насос новый, но видно или межвитковое или при работе якорь коротит на корпус, пока не разбирался.
Поставил движек на 12в. и собрал на 3s.
Вот такие китайские сюрпризы.
Raf Дата: Пятница, 02.09.2022, 16:22 | Сообщение # 28

Пользователи

Raf

Рядовой

  • Сообщений:6
  • Репутация:0±

Добрый день. Подскажите пожалуйста, каким образом можно организовать индикацию статуса заряда (заряд/окончание заряда)?
Спасибо.
badalbai Дата: Вторник, 06.09.2022, 15:36 | Сообщение # 29

Пользователи

badalbai

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Raf ()
каким образом можно организовать индикацию статуса заряда (заряд/окончание заряда)
Просто купить на Али плату... вот такую, например https://alli.pub/6l1p6c пайкой перемычки можно выбрать количество элементов (напряжение батареи) от 1 до 8... там же еще есть несколько вариантов. На постоянку включать не стоит, ибо жрет))) у меня через небольшую кнопку подключена.
badalbai Дата: Вторник, 06.09.2022, 17:02 | Сообщение # 30

Пользователи

badalbai

Рядовой

  • Сообщений:2
  • Репутация:0±

Кстати,  сейчас занимаюсь именно такой платой балансира с платой индикации из моей ссылки. Проверяю пороги срабатывания индикации.

И да, это не бардак на столе, а творческий беспорядок  tongue
