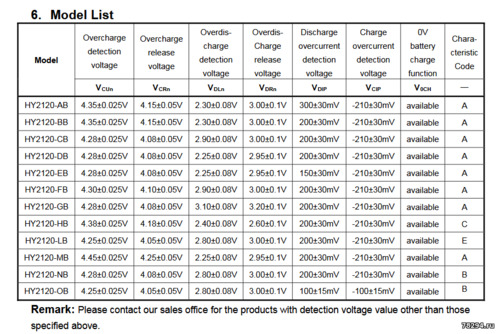

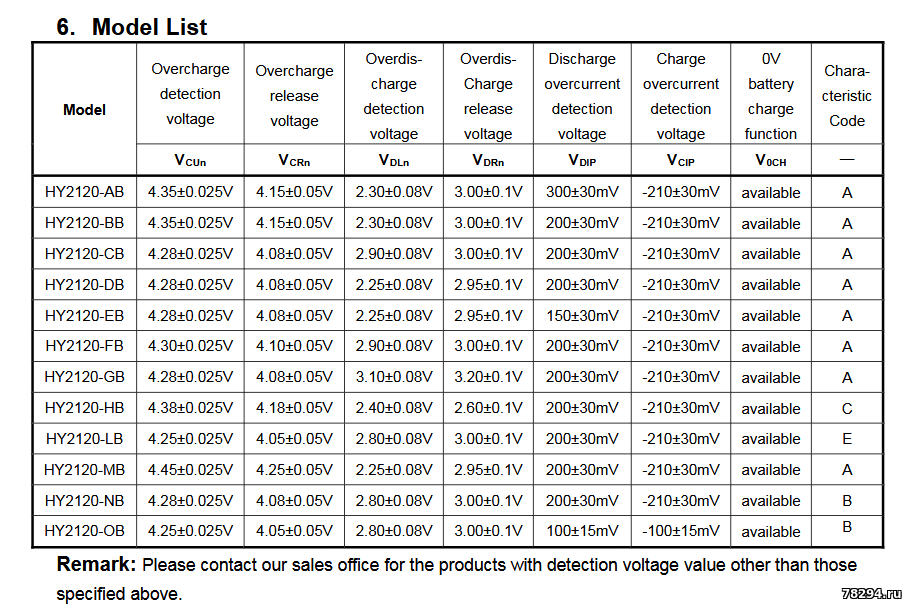

Модуль защиты BMS 2S 20A схема
n7224411 Дата: Четверг, 26.01.2023, 01:57 | Сообщение # 31

Пользователи

n7224411

Рядовой

  • Сообщений:4
  • Репутация:0±

Приветствую!
Есть камера которую хочу запитать от 18650 LiIon по схеме 2S3P
Но так как иногда суют разно заряженные аккумуляторы хотелось бы исключить  обратный ток.
Камера в режиме ожидания очень низкого потребления ниже 200 мкA.
Когда снимает ночью в пике с подсветкой 1.5 А.
В оригинале работает от батареек АА хочу перевести на 18650.
По напряжению все подходит если питать ее 2S.
Но мне важна емкость аккумуляторов.
Так как очень важна автономность по времени.
Anat78 Дата: Четверг, 26.01.2023, 05:28 | Сообщение # 32

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

чтобы исключить обратный ток между акб, можно использовать для этого идеальный диод: https://alli.pub/6l9xu0

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
n7224411 Дата: Четверг, 26.01.2023, 11:08 | Сообщение # 33

Пользователи

n7224411

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
чтобы исключить обратный ток между акб, можно использовать для этого идеальный диод: https://alli.pub/6l9xu0
 А какое на ней падение напряжения ?
Я подсмотрел у такой же камеры но стоящей Х4 есть батарейный отсек 18650 2S3P он даже поддерживает зарядку от солнечной батарейки напрямую без контроллера.
Но мне зарядка не нужна мне бы только от перетекания подстраховаться.
Главный критерий чтобы схема защиты от перетекания не кушала много а то смысл ставить емкие батареи если весь прирост мощности они сами и съедят.
Подсмотрел какие диоды стоят в BMS ки батарейного отсека 18650 2S3P
Померил те что SL диоды ( это B5817WS B5818WS B5819WS SL
diode schottky B5819W 1N5819W SOD-123,  SL , 40 в, 1A, SMD IN5819W, so123 ) падением напряжения 180 мили Вольт те что L4 ( марку не смог определить ) падением напряжения 108 мили Вольт.
Если собрать на этих диодах простенькую плату по типа синенькой. фото BMS ки  с дорогой камеры зеленая плата.




Сообщение отредактировал n7224411 - Четверг, 26.01.2023, 11:14
Anat78 Дата: Четверг, 26.01.2023, 11:14 | Сообщение # 34

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Цитата n7224411 ()
А какое на ней падение напряжения ?

0,04в при 1 ампере

у диодов B5817WS при токе 1А падение по паспорту - 0,35-0,4В, при токе 0,1А падение - 0,25-0,3В


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
n7224411 Дата: Четверг, 26.01.2023, 11:39 | Сообщение # 35

Пользователи

n7224411

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
0,04в при 1 ампере
Получается ваша плата более энергоэффективна ?
А есть ее электрическая схема ?
Я бы хотел сделать плату под свой аккумуляторный блок чтоб по размерам подходила и сразу на 3P чтобы сразу к ней контакты батарей припаять  плюс и минус и вывести всего 2 провода с батарейного отсека + и -


Сообщение отредактировал n7224411 - Четверг, 26.01.2023, 11:45
Anat78 Дата: Четверг, 26.01.2023, 11:49 | Сообщение # 36

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

Да более энергоэффективна
Вот как собрать самому: https://www.ixbt.com/live....od.html


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
n7224411 Дата: Четверг, 26.01.2023, 16:33 | Сообщение # 37

Пользователи

n7224411

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
Да более энергоэффективна
А в Москве их можно купить чтоб с алика не ждать ?
Anat78 Дата: Четверг, 26.01.2023, 19:58 | Сообщение # 38

Администраторы

Anat78

Майор

  • Сообщений:5201
  • Репутация:35±
Anat78

наверно можно, надо искать....

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
