Форум » Электроинструмент » Схемы и разборки всего подряд » Модуль защиты BMS 3S 40A схема с переделкой и установкой (rev 2.0, rev 2.2 и rev 2.3)
Модуль защиты BMS 3S 40A схема с переделкой и установкой
Anat78 Дата: Пятница, 13.09.2019, 10:58 | Сообщение # 1

Администраторы

Anat78

Полковник

  • Сообщений:1651
  • Репутация:8±
Anat78

Модуль защиты BMS 3S 40A rev 2.3 схема с переделкой и установкой (Плата 3S 40A BMS с балансировкой 12,6 В)
HW-288 3S 40A BMS 11.1V 12.6V 18650 Lithium Battery Protection Board

Покупал здесь: http://ali.pub/3uoxc4

Существуют 2 версии, старая: http://www.78294.ru/forum/23-268-1 и новая описана ниже:

Функции Bms 3S 40A  : защита от перезаряда, защита от перегрузки, отключение нагрузки самостоятельное восстановление, защита от короткого замыкания, балансировка литий-ионных аккумуляторов

Рабочий ток: 40A

Технические характеристики:
  • Напряжение питания: 12.6V / 13.6V
  • Рабочий ток разряда: 40A
  • Рабочий ток заряда: 20A
  • Максимальное напряжение при зарядке на одном аккумулятор: 4.095 — 4.195 ± 0.05 V
  • Минимальное напряжение при разрядке на одном аккумулятор: 2.55 ± 08V
  • Время задержки: 0.1 s
  • Диапазон температур: -30-80
  • Время задержки обнаружения короткого замыкания: 100 мс
  • Размер: 42 х 60 мм х 3.4 мм
  • Вес: 8,7 г



Оптимально подавать на плату для заряда батареи - 12,4 - 12,6 вольт, ток заряда будет зависеть от применяемых элементов - оптимально 1-1,5А

2 версии платы BMS 3S 40A rev 2.3

1) С током балансировки элементов 100мА:



2) С током балансировки элементов 40мА:



BMS 3S 40A схема для всех одинаковая подключения элементов



Примечание !
  • Подключение аккумуляторов к контроллеру производится строго последовательно, вначале 0 В затем 4,2 В, 8,4 В, 12,6 В, при нарушении данного требования BMS работать не будет!
  • Избегайте короткого замыкания при монтаже аккумуляторов!
  • Используйте однотипные аккумуляторы!
  • Перед установкой аккумуляторов сбалансируйте их!  (балансировку можно произвести путем замыкания всех минусовых контактов аккумуляторов
    между собой, и плюсовых между собой)
  • После сборки, подключите соответствующее зарядное устройство к BMS, для его активации!
  • Используйте качественный монтажный провод под соответствующий ток!

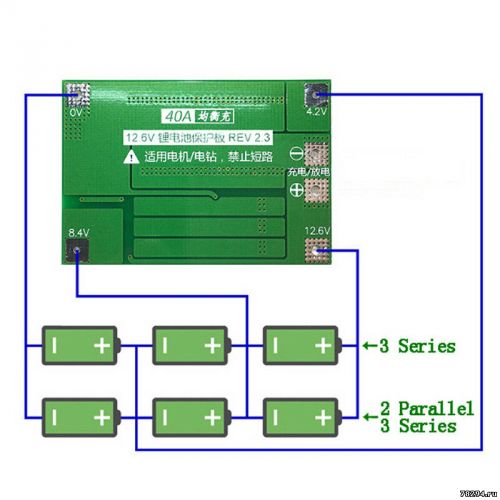

Монтажная схема:



Перед установкой аккумуляторов сбалансируйте их! (балансировку можно произвести путем замыкания всех минусовых контактов аккумуляторов между
собой, и плюсовых между собой)

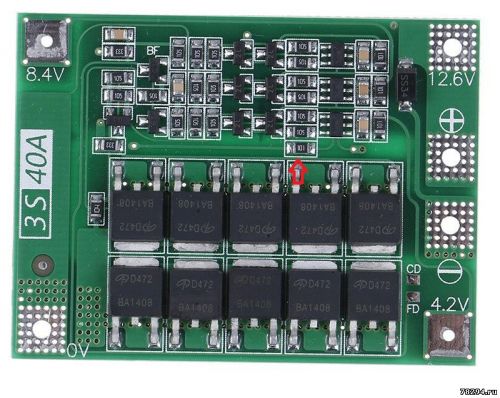

BMS 3S 40A rev 2.3

Если срабатывает защита при пуске шуруповерта, то нужно припаять параллельно конденсатору еще конденсатор на 4,7мкФ керамический



На этой плате есть контакты CD и FD  служат для индикации заряда
Называются «обнаружение заряда» и «полный заряд» ("charge detect" and "full detect".). Окружающие резисторы имеют слишком большое сопротивление, чтобы поддерживать светодиодный индикатор, поэтому, вероятно, требуется буферный транзистор. У меня не было времени исследовать это, но это было бы полезно для тех кто хочет видеть что батарея полностью зарядилась.

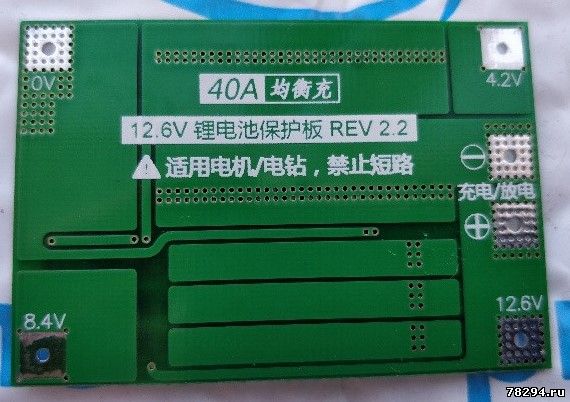

BMS 3S 40A 12.6v rev 2.2

Технические характеристики:

Максимальный ток разряда; 40А
Максимальный пиковый ток: 50А
Максимальный ток зарядного устройства: 2.0А
Максимальное напряжение зарядного устройства: 12.6V CC/CV (MAX. 13.5V)
Максимальное напряжение при зарядке: 4.20 В ±0.025 В
Минимальное напряжение при разрядке: 2.55 В ±0. 1 В
Ток балансировки: 50 мА
Диапазон рабочого напряжений на выходе: 7.65-12.6 В
Размер: 60*40*4.0mm

Функции: защита от перезаряда/переразряда, защита от перегрузки, защита от короткого замыкания.

P+ P- Выход зарядки/Нагрузк

Если срабатывает защита то также нужно припаять параллельно конденсатору еще конденсатор на 4,7мкФ керамический
Если нужно термодатчик подключить то он ставится вместо резистора 101 на плате





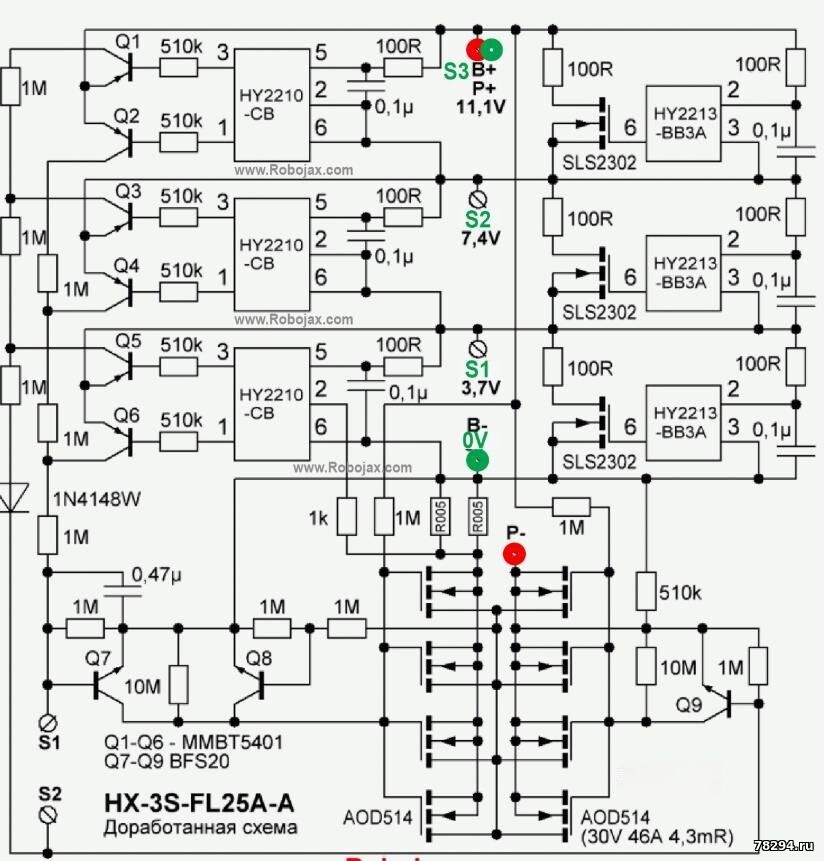

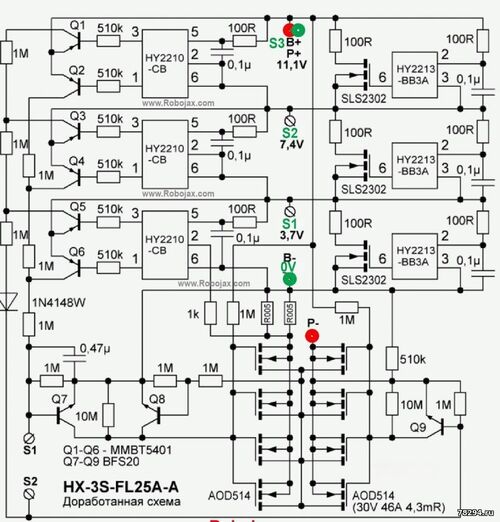

Схема подключения BMS 3S 40A:





BMS 3S 40A 12.6v rev 2.0



 Ремонт BMS 3S 40A
В случае перегорания транзисторных ключей ремонт в большей части экономически не выгоден, ведь платка стоит всего 110руб новая
Но если все же хочется самостоятельно их заменить то потребуется купить следующие транзисторы:
D472 BA1408 http://ali.pub/4ac4y7
Меняем их и плата снова в работе


https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Суббота, 07.12.2019, 10:21 | Сообщение # 2

Администраторы

Anat78

Полковник

  • Сообщений:1651
  • Репутация:8±
Anat78

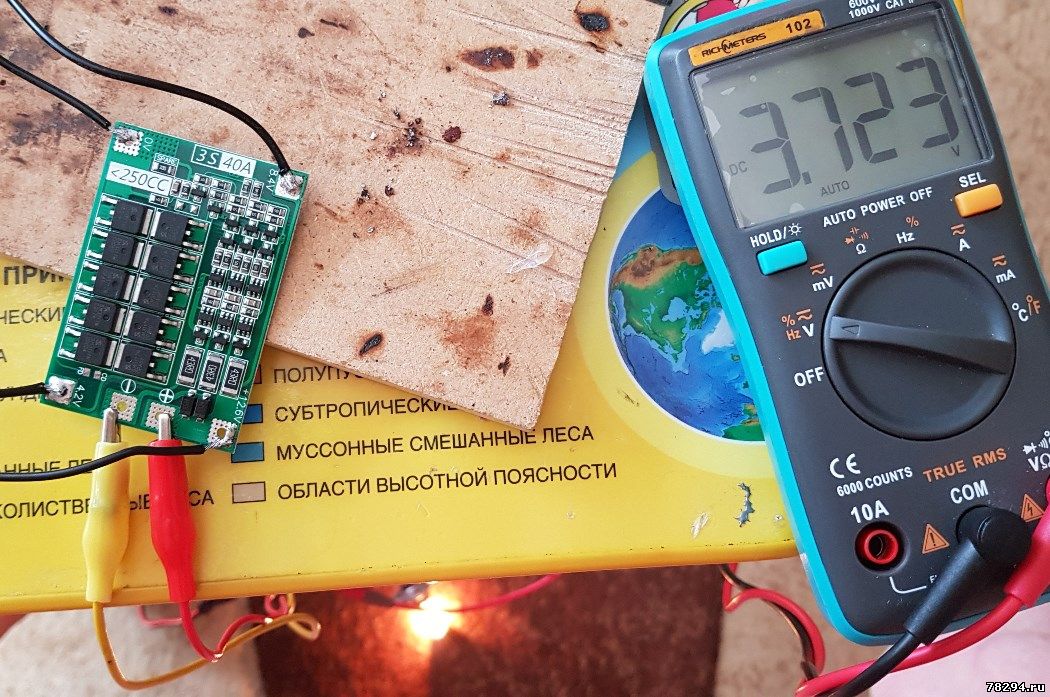

Если при работе сильно греется плата BMS силовые транзисторы,  то вам не повезло именно с платой и это брак

Для предварительной индикации окончания заряда можно подключить светодиод с резистором на балансировочный резистор 430



https://vk.com/l_boxx - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
patisy4 Дата: Понедельник, 16.12.2019, 17:19 | Сообщение # 3

Пользователи

patisy4

Рядовой

  • Сообщений:28
  • Репутация:0±

Особая веселуха с этой платой - когда транзисторы взрываются при перерузке! Пару раз такое было. Перед сборкой нужно проверять, как они запаяны, чтобы все было пропаяно четко. Взрываются обычно те платы, где плохая пайка. Лечится заменой транзисторов. Например, с убитой платы. Маркировка транзистора: D472 BA1408
Купить можно здесь: http://ali.pub/4ac4y7
По отзывам все берут тоже для ремонта BMS

Характеристики:
https://html.alldatasheet.com/html-pd....72.html
Тип транзистора: MOSFET
Полярность: N
Максимальная рассеиваемая мощность (Pd): 53.5 W
Предельно допустимое напряжение сток-исток (Uds): 25 V
Предельно допустимое напряжение затвор-исток (Ugs): 20 V
Пороговое напряжение включения Ugs(th): 2.5 V
Максимально допустимый постоянный ток стока (Id): 55 A
Максимальная температура канала (Tj): 175 °C
Время нарастания (tr): 10.4 ns
Выходная емкость (Cd): 445 pf
Сопротивление сток-исток открытого транзистора (Rds): 0.0055 Ohm
Тип корпуса: TO252

Но оригинальные именно транзисторы только так выглядят:
