Модуль защиты BMS 3S 40A схема с переделкой и установкой
|
|
|
Alexx001
|
Дата: Воскресенье, 14.02.2021, 14:22 | Сообщение # 31
|
|
|
Цитата Anat78 (  ) платы BMS с контроллером S-8254AAWFT
Ради эксперимента заказал FS312F, посмотрим, что из этого выйдет
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 14.02.2021, 14:25 | Сообщение # 32
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Возьмите другую плату просто мощнее
Никто же нормально вопрос не задает почему то с указанием нужных параметров
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
twol_fortyk
|
Дата: Среда, 17.02.2021, 18:43 | Сообщение # 33
|
Пользователи
twol_fortyk
Рядовой
- Сообщений:41
- Репутация:0±
|
Alexx001, Ну потом пожалуйста напишите что получается с FS312F.
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 04.04.2021, 01:25 | Сообщение # 35
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Да просто замыкаете выводы 12 и 16 на плате
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
paxuxa13
|
Дата: Четверг, 08.04.2021, 19:00 | Сообщение # 36
|
|
|
Переделал шурик с этой платой версии 2.2 как на картинках из первого сообщения. Все хорошо кроме одного при зарядки от блока питания 12,6в 2а (который по факту 12,8в) идёт перезаряд акамуляторов , я так понял что плата уходит в защиту когда на банках напряжения доходит до 4,28. И тогда зарядка прекращается (лампочка на бп меняет цвет) и на банках остается заряд в 4,25-8в. Скажите как мне с этим боротся?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 08.04.2021, 23:34 | Сообщение # 37
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Купите блок питания на 12.5вольт, или переделайте который есть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
metadont77
|
Дата: Понедельник, 07.06.2021, 22:43 | Сообщение # 38
|
Пользователи
metadont77
Рядовой
- Сообщений:12
- Репутация:0±
|
Цитата Anat78 ( ) Неправильная последовательность подключения платы к батареи выводит ее в режим блокировки или смерти
Про подключение: много раз подключал " как рука ляжет", ни одной не сдохло и не заблочилось. Пару раз было, но с 4S платами 40А, что при распайке, даже в правильной последовательности, при конечном монтаже, плата висела в защите, и не пускалась даже при подаче питания на вход. Помогал отпайка-припайка минуса сборки к плате. В0 так называемого.
Пару раз, из-за кривых рук, замыкал проводники, сгорали мелкие дорожки, Никогда ни один элемент ни крякнул. Восстановил дороги- и заработало.
Ни ради спора. Просто делюсь наблюдениями.
Платы почти всегда ревизии 2.3 использовал.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 08.06.2021, 00:10 | Сообщение # 39
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Проблема именно в огромном числе версий, поэтому рекомендация общая для всех
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
xx-d
|
Дата: Вторник, 13.07.2021, 16:42 | Сообщение # 40
|
Пользователи
xx-d
Рядовой
- Сообщений:14
- Репутация:0±
|

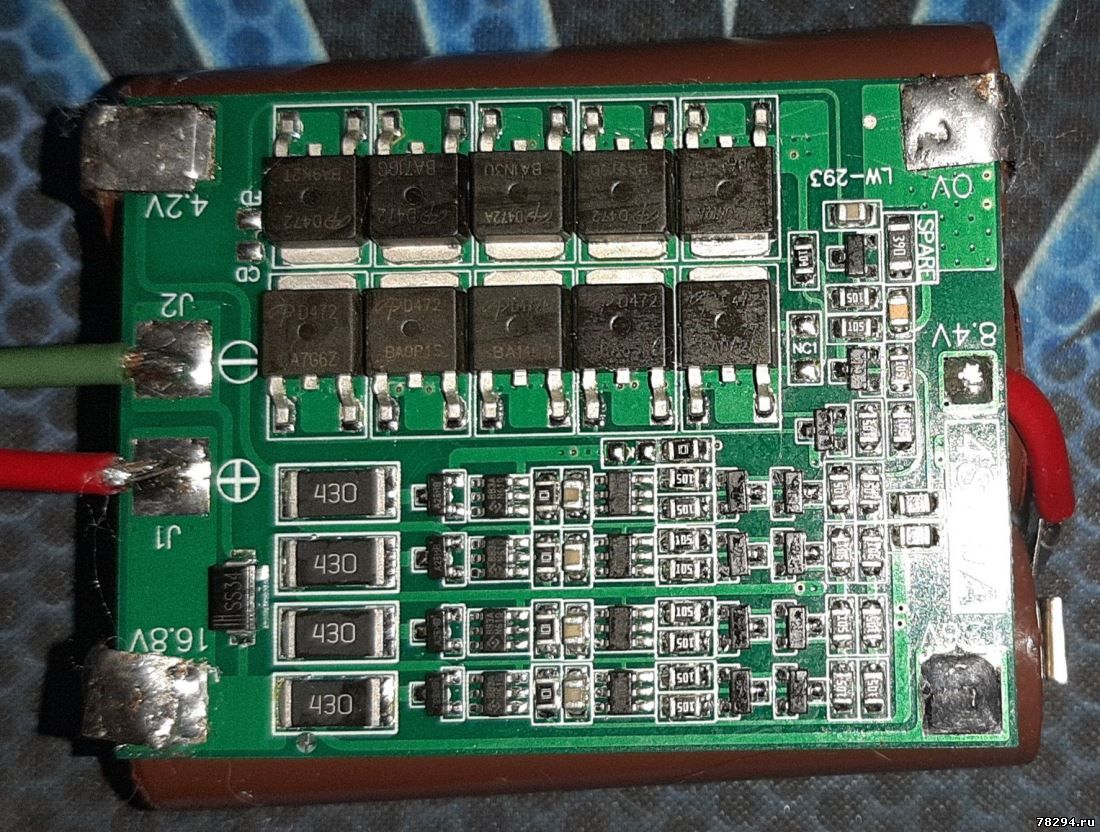

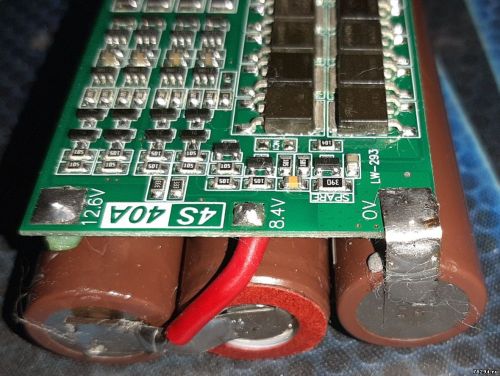

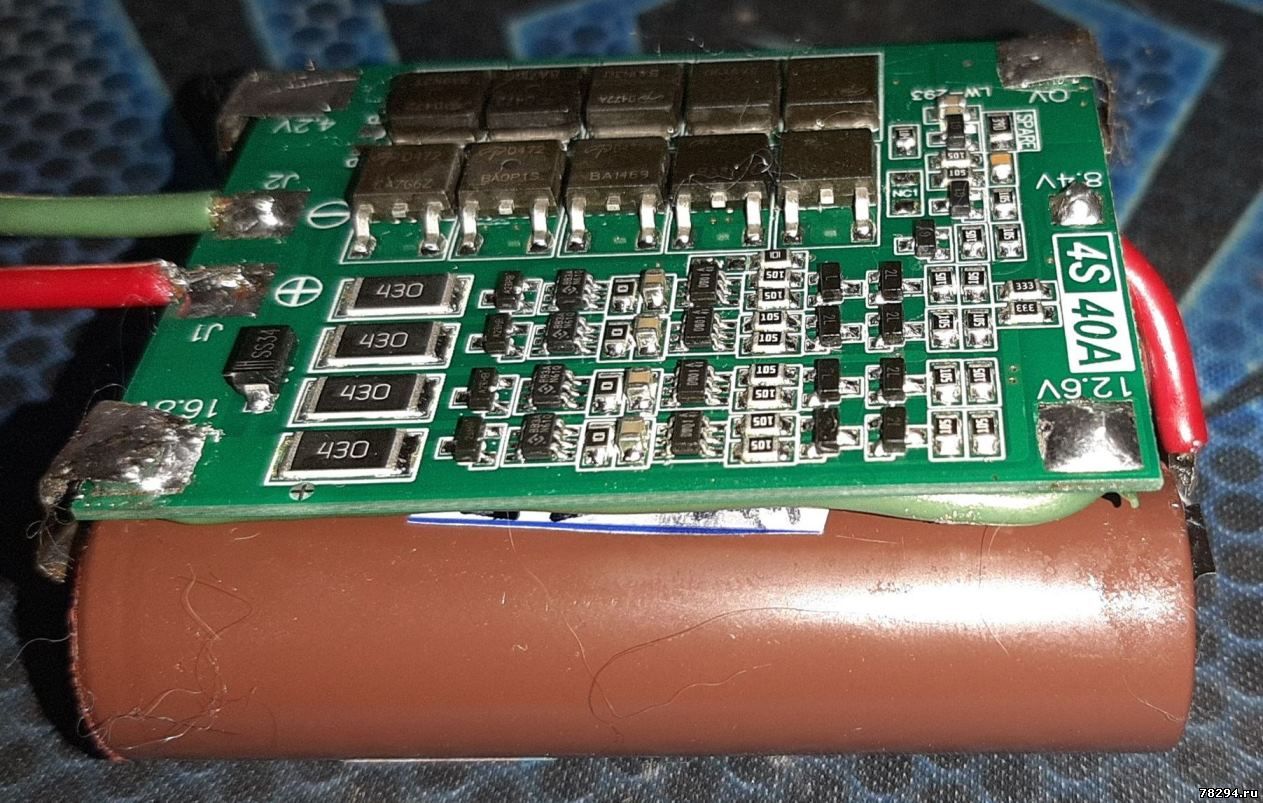

Здравствуйте, есть ли в этих платах защита от КЗ, 4s rev2,3,Вынес на двух платах крайний ряд транзисторов, держал патрон рукой на 2 скорости на сверлении, проверял работу защиты. Шуруповерт Makita 6280D. Раньше такое было с платой купленной в России с затертыми транзисторами. Или плохие транзисторы подделка?
Сообщение отредактировал xx-d - Вторник, 13.07.2021, 16:43 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 13.07.2021, 17:39 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
да транзисторы подделка, не открываются полностью и сгорают
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
xx-d
|
Дата: Четверг, 15.07.2021, 19:30 | Сообщение # 42
|
Пользователи
xx-d
Рядовой
- Сообщений:14
- Репутация:0±
|
И что посоветуете 4s?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 16.07.2021, 02:50 | Сообщение # 43
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
http://www.78294.ru/forum/23-265-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alex-ray
|
Дата: Понедельник, 01.11.2021, 01:28 | Сообщение # 44
|
|
|
Цитата Anat78 ( ) Да для этого и есть площадки FD и CD

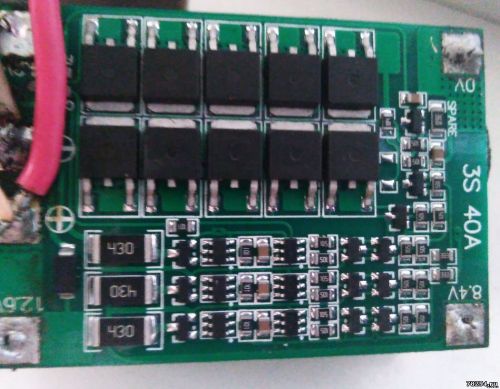

Имеем плату как на фото для версии 2.3 с площадками FD и CD. Измерял напряжение на обеих площадках, - оно одинаковое и равно напряжению батареи, а при подключении зарядки увеличивается, но не равно напряжению зарядки а чуть меньше. Нужно подключить индикатор (одиночный LED) который бы загорался во время заряда. Была идея повесить мощный резистор в разрыв плюсового или минусового провода от зарядки к плате и на падении напряжения на нём открыть транзистор который зажгёт LED. Всё здорово, только с тестовым резистором я получил падение напряжения в 0,8 Вольта, этого достаточно для открытия транзистора для питания индикаторного LED, но в этом варианте плата BMS прекращает заряд батареи примерно на 60%. Можно ли использовать контакт CD для индикации процесса зарядки и если да то как? Или есть ещё другой способ?
P.S. В инете гуглится один и тот же кривенький перевод какого-то забугорного обзора платы BMS, дословно следующее:
"Также на этой плате есть контакты CD и FD служат для индикации заряда. Называются «обнаружение заряда» и «полный заряд» («charge detect» and
«full detect».). Окружающие резисторы кажутся слишком большим сопротивлением, чтобы поддерживать светодиодный индикатор, поэтому,
вероятно, требуется буферный транзистор. Я их не использовал, потому-что сделал индикацию на зарядном устройстве."
Сообщение отредактировал alex-ray - Понедельник, 01.11.2021, 15:57 |
|
|
|
|
|
Stargazer
|
Дата: Среда, 22.12.2021, 16:02 | Сообщение # 45
|
|
|
Цитата alex-ray ( ) Также на этой плате есть контакты CD и FD служат для индикации заряда. |
|
|
|
|
|
Anat78
|
Дата: Среда, 22.12.2021, 16:45 | Сообщение # 46
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
выход высокоомный очень
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Stargazer
|
Дата: Среда, 22.12.2021, 19:45 | Сообщение # 47
|
|
|
Цитата Anat78 ( ) выход высокоомный очень |
|
|
|
|
|
alex8571
|
Дата: Среда, 02.02.2022, 02:04 | Сообщение # 48
|
|
|
Здравствуйте. Посоветуйте пожалуйста качественную BMS 3s40а для шуруповёрта. Заказывал с али пару раз зелёные как в первом сообщение, но ходят не долго. Отзывы какой BMS не посмотришь, везде есть свои нюансы.
Схема 3s2p, 6 абк Samsung INR18650-30Q 3000mAh - 15A - 18650
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.02.2022, 08:07 | Сообщение # 49
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Да попадается брак, это же али
Вот попробуйте такую плату: http://alli.pub/68efyt
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yamaxim
|
Дата: Вторник, 08.02.2022, 21:35 | Сообщение # 50
|
|
|

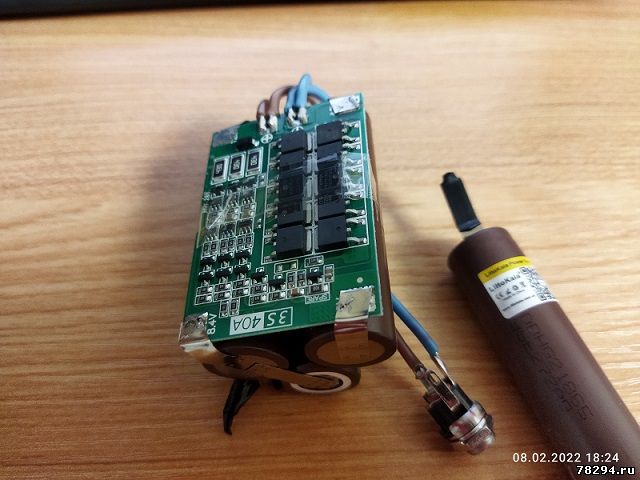

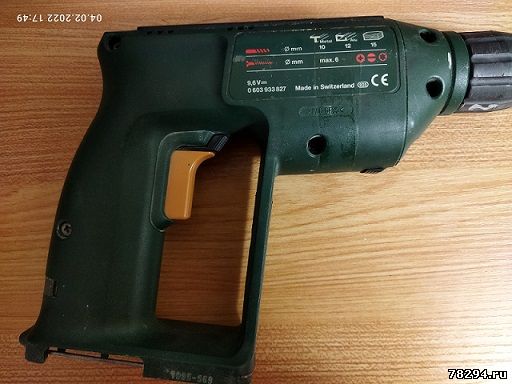

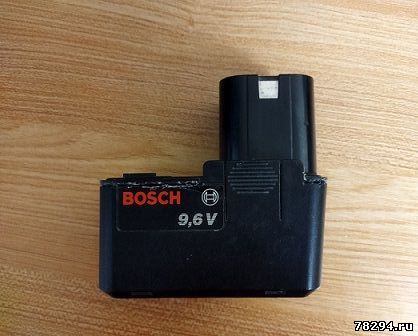

Здравствуйте. У меня старенький шуруповерт BOSCH, 1997 года на 9,6В, в хорошем состоянии, почти не использовался, но, конечно, со сдохшей батареей.
Я почитал в инете описания как переделать на Li-Ion батареи, что подходят сборки на 12в, плата3s, 3 батарейки Li-Ion LiitoKala по 3000мА*ч . И заказал, на сайте продавца батарей, уже собранную сборку с платой 3S, фото прилагаю. НО при подключении к шуруповерту, за 30сек на холостом ходу, пошел дым с шуруповерта. Сам шуруповерт, пока не сгорел, работает.
В инете вычитал, что шуруповерт дымиться при завышенном напряжении батарей, перегревается стабилизатор напряжения в самом шуруповерте (3 банки х 4,2В = 12,6В).
В интернете я не нашел специальной платы BMS для шуруповерта на 9,6 В, все только с 12 В и выше.
Есть только вариант с батареями литий-метало-полимерными LiFePO4, у них 3,2В на банку, и плата заряда там другая.
Вопрос к МАСТЕРУ: какую плату и аккумуляторы Вы используете для переделки 9,6В шуруповертов? Или как-то ограничиваете напряжение с 12В.
Заранее спасибо за ответ.
Сообщение отредактировал yamaxim - Вторник, 08.02.2022, 21:39 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 08.02.2022, 22:13 | Сообщение # 51
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
для начала отремонтируйте или замените двигатель
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Ram
|
Дата: Среда, 09.02.2022, 15:49 | Сообщение # 52
|
Пользователи
Ram
Рядовой
- Сообщений:16
- Репутация:0±
|
Цитата yamaxim ( ) , за 30сек на холостом ходу, пошел дым с шуруповерта.
Или щетки сдохли или все в угольной пыли (в этом случае чаще требуется уже замена двигателя)
|
|
|
|
|
|
tigger7
|
Дата: Четверг, 17.03.2022, 13:53 | Сообщение # 53
|
|
|

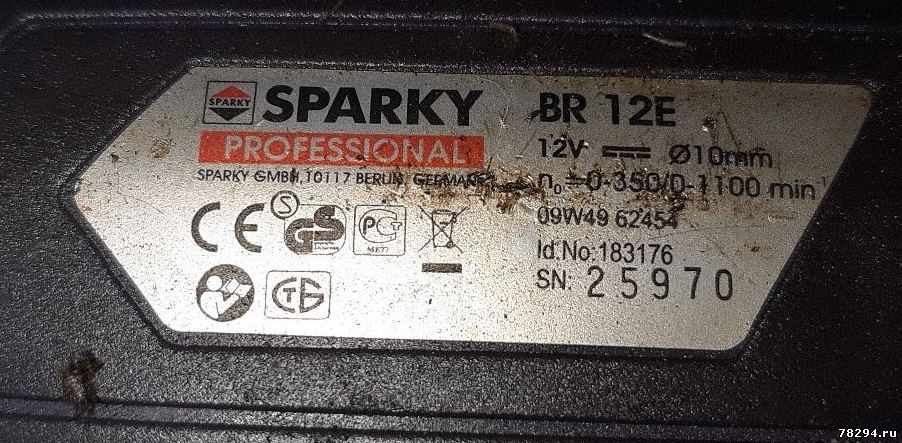

Привет! Собрал схему длязамены кадмиевых аккумуляторов в шуруповерте SPARKY-GMBH 10117. Использовал модуль защиты BMS 3S 40A и 3 аккума 18650 40А (высокотоковые) В сумме как раз на 12 в. Для удобства отслеживания зарядааккумуляторов поставил на каждый блок панель индикатора заряда - ссылка: https://aliexpress.ru/item....UWripD.
Собрал два блока аккумов. Первая зарядка обоих
блоков после сборки прошла успешно. Заряжаю отдельно от шурика. Использовал на
работе и как шуруповерт и как дрель – проблем, сбоев не было. Но при попытке
зарядить сгорела зарядка (китайская, шла в комплекте с BMS). Использовал другие зарядки – результат тот же. Зарядки при подключениипоказывали, что все норм, ничего сильно не греется напряжение не проседает... Но
через пару часов – дохлая зарядка и 50% заряда аккумов. При чем косяк на обоих
блоках аккумов повторился по два раза. Благо что разных зарядок полно. Разобрал один из блоков аккумов, отпаял
плату панели индикатора заряда. Заряд до 100% прошел без проблем. Проверил плату
панели индикатора заряда – при нажатии на кнопку в прямом направлении (от «-» к
«+») – сопротивление – бесконечно, при обратном – 5.6 кОм, при отсутствии
нажатия – сопротивление близко к бесконечности. По идее не должна панель влиять
на зарядку.
Проверил зарядку при наличии этой «панели
индикатора заряда» на входе BMS 3S 40A -напряжение дергается с непонятной периодичностью. Без панели (отпаял) –
напряжение стабильно. Видимо панель как-то влияет на зарядку. В общем -
непонятки.
Думаю, стоит переделать схему: убрать панель
индикатора заряда на шурик (все равно проверять нужно блок аккумов что в
работе). А на блоках аккумов распаять свой светодиодный индикатор полного заряда
блока. Вопрос в том, что, проверяяконтакты FD и CD, я так и не смог понять, как к ним подключить
светодиод – на этих контактах одинаковое напряжение, соответствующее напряжению
на аккумуляторах примерно. Т.е. если распаять светодиод, который будет
включаться при достижении заряда 12 в – будет бестолково – светик будет гореть
все время пока на аккумах заряд 12 в. Ахотелось бы индикацию типа – заряд идет – светодиод светится, зарядка
закончилась – светодиод – потух. Вобщем надо заняться переделкой.
Схема твоя «Для
предварительной индикации окончания заряда можно подключить светодиод с
резистором на балансировочный резистор 430» не совсем понятна, ведь
падение напряжения на резисторах будет разным при разном уровне зарядов банок.
И паять три светика для одной задачи? Странное решение. Может есть другой вариант?
|
|
|
|
|
|
dune130679
|
Дата: Пятница, 01.04.2022, 16:58 | Сообщение # 54
|
|
|
Привет всем!
Требуется помощь по переделке модуля.
Я не имею профессионального образования, так, самоучка изобретатель. В аналоговой электронике слабоват.
Собираю автономное устройство контроля и поддержания давления. Есть компрессор, есть цифровой датчик давления, есть микроконтроллер, кнопки, индикатор...
Всё это работает от 12в сборка 18650 3х4. Цифровая и силовая часть работает, компрессор включается сейчас мощным мосфетом через оптопару.
Дело стало в зарядке. Хочу запихнуть все в один корпус и балансировку и блок питания, так чтобы воткнул в 220 и пошла зарядка.
Хотел использовать BMS как есть, но меня смущает защита, которая включается непредсказуемо. А в моем случае это очень опасно.
Так как ток нагрузки у меня постоянный (макс 8А), компрессор не шуруповерт, работает себе в одном и том же режиме, то решил отказаться от защиты вовсе
и оставить только балансировочную часть. Ток зарядки/разрядки, напряжение измеряю микроконтроллером, показываю на индикаторе состояние батареи,
и ограничиваю работу при критическом разряде.
Вопросы:
1. что можно "отпилить" от платы, а что оставить?
2. могу ли я свою низковольтную часть подключить непосредственно к батарее?
3. можно ли ту часть которая отвечает за защиту использовать как ключ для подключения нагрузки управляя ей с МК?
Предполагается выпуск небольшой серии таких устройств поэтому хочется все сделать изящно. Перфекционисты поймут))
Если можно прям на схеме сделать правки.
хз как тут вставлять картинки

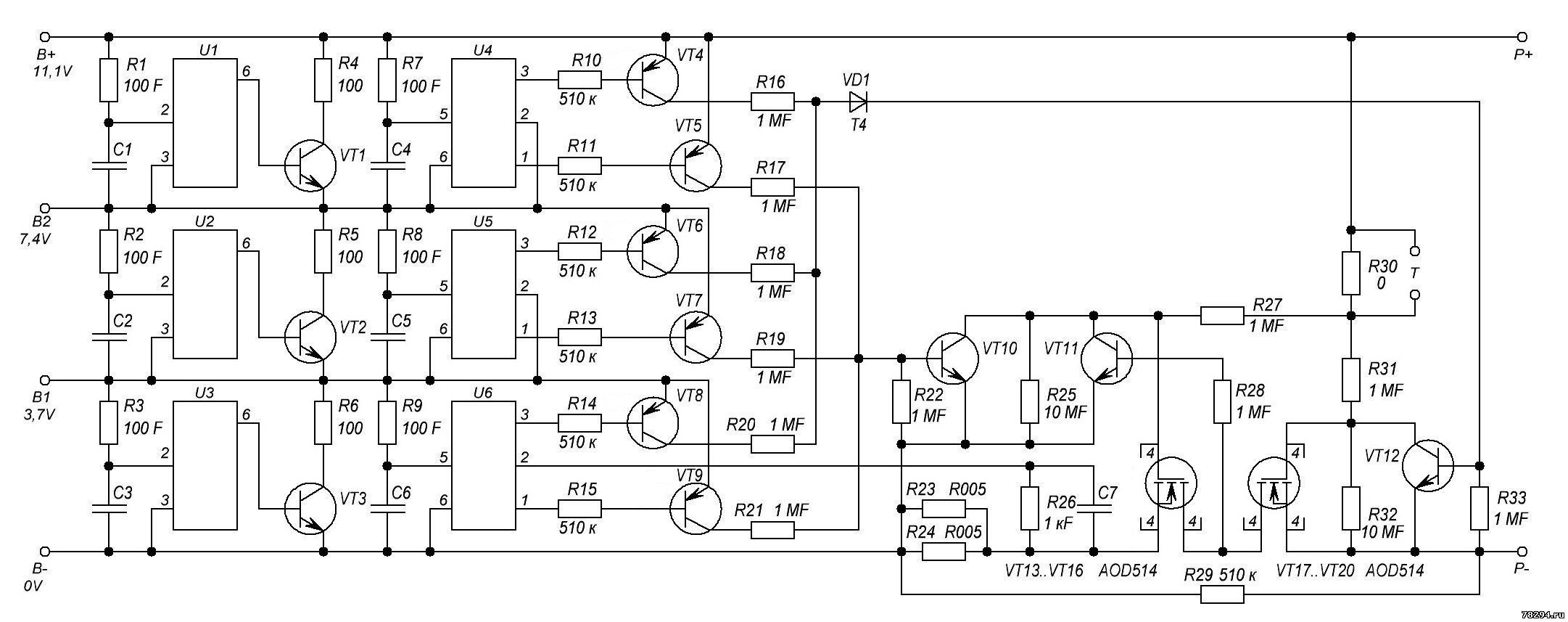

вот схема из первого поста
https://disk.yandex.ru/i/_uCqMGbOXld-mw
Заранее благодарен!
Сообщение отредактировал dune130679 - Пятница, 01.04.2022, 17:02 |
|
|
|
|
|
alexander69
|
Дата: Понедельник, 25.04.2022, 13:22 | Сообщение # 55
|
|
|
Может быть оставить защиту всёж? На случай клина,например. Увеличьте постоянную времени и хай оно робит.
|
|
|
|
|
|
evgen059
|
Дата: Пятница, 17.06.2022, 00:37 | Сообщение # 56
|
|
|
Здравствуйте, собрал сборку с данной платой, только транзисторы стоят D452, для Макита 6271. Всё работает, кроме защиты, даже на второй скорости при полной остановке патрона не отключает нагрузку. Пробовал два шурика, поведение платы одинаковое. Можно ли как нибудь уменьшить ток срабатывания защиты? Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.06.2022, 01:13 | Сообщение # 57
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
Фото платы?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
evgen059
|
Дата: Воскресенье, 19.06.2022, 13:11 | Сообщение # 58
|
|
|
Здравствуйте, вот фото, до этого все платы на 472 были, проблем не было.
|
|
|
|
|
|
wulfdogster
|
Дата: Суббота, 09.07.2022, 20:34 | Сообщение # 59
|
|
|
Товарищи
Прикупил классическую BMS 3S 40A rev 2.3 и вот хотел сменить ток защиты, ограничить на 15-20 ампер, даже прикупил резисторов на миллиомы и потерпел фиаско. Я так и не понял где тут токовые шунты по которым срабатывает защита и как она вообще реализована толком. Я в электронике лишь чуть-чуть.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.07.2022, 22:43 | Сообщение # 60
|
Администраторы
Anat78
Майор
- Сообщений:7550
- Репутация:62±
|
На этой плате в качестве токового шунта выступает сопротивление перехода полевиков, для уменьшения тока добавьте резистор R23-24 согласно схемs:
