Аккумулятор Makita BL1830 - reset сброс и полное описание
Edvard373 Дата: Пятница, 13.01.2023, 15:22 | Сообщение # 211

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Приветствую Уважаемые! ....Николай и все остальные пользователи данного форума!
Столкнулся с некоторыми неясностями и проблемами.
На руках по две пары акб Макита, на 1.5ач (19 г.в.), на 2ач (20 г.в.) и на 5ач (21 г.в.). Все акб на замену плат. Все новые.
После замены плат все акб будут заряжаться штатно на оригинальной зарядке. (до этого заряжались на одиночной типа Восай, которая их и угробила, после перезаряда 22.2в).



Вопросы:
1) На акб 2ач на али есть платы синего и зелёного цветов, какую лучше поставить? Зелёные чуть дороже. По контактам обе идентичны.
2) На акб 5ач на али платы только в зелёном цвете. По контактам примерно один в один. Стоит их ставить? Или посоветуете что-то лучше?
3) Вскрыв впервые акб 1.5ач был немного ошарашен, по крепежам и контактным пайкам подобных плат нигде не видел. Синие и зелёные не подойдут. Пожалуйста, может у вас уже был опыт замены на данный акб, подскажите.

Заранее благодарю ВСЕХ за помощь и просто за поддержку!
Если ткнёте ссылкой на проверенные 100% платы, буду от души очень благодарен!
На всякий кидаю фото данных аккумуляторов. Слева-направо: 1.5ач - 2ач - 5ач.







niram190483 Дата: Воскресенье, 15.01.2023, 01:01 | Сообщение # 212

Пользователи

niram190483

Рядовой

  • Сообщений:11
  • Репутация:0±

У меня на аккумах синим платы стоят..
На аккум 1,5 амп,синяя плата не подходит,надо немного пластика подрезать на корпусе и Оше отверстие делать под температурный датчик..Но на синих платах,да как и на всех нет никакой балансировки..И обрадую вас,на макитовских тебе баланса нет..Админ вам может подтвердить smile
А вот насчёт 2 амперного и 5ти амперного,платы встанут нормально..даже индикация подойдёт..""это я про синим платы""..
И нет разницы какая ёмкость у аккума..Синие платы у меня на аккумах на 4,х. 5х и 6х стоят.И уже два года и более работают и все норма..Все ище зависит какие банки..Если дешман то долго не проработают..А если Арига то будут работать долго,и заряжаться будут от Макитовской зарядки..У меня зарядник 9 амперной,вот 2 года заряжает и все норма..И банки в аккумах есть с Али и аригинальные..Так что смотрите сами..По поводу зелёных плат то не все платы подходят нормально,да ище и индикация иной раз не станет по месту и что в итоге придется отпаять..Есть на Али платы зелёные они хреновое..Часто из строя выходят..Посторяюсь на днях фото плат этих загрузить..
Anat78 Дата: Воскресенье, 15.01.2023, 10:47 | Сообщение # 213

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

Плата для Макит 2, 3, 4, 5 и 6ач с индикатором синяя: https://alli.pub/6kw706

а для батарей 1,5а просто от синей отпаять плату индикации


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Edvard373 Дата: Воскресенье, 15.01.2023, 21:39 | Сообщение # 214

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

niram190483 и Анатолий спасибо за ответы.
Зарядка, убивающая оригинальные акб Макита - именно эта, что на фото выше!
Пока ждал ответ на свои вопросы, на свои акб 1.5, 2 и 5ач нашёл платы, что-бы заменить без всяких доделок-переделок. Просто старые отпаять, новые поставить.
На Двойку заказал синие, они по всем выходам и крепежам один в один.
На Пятёрку синяя уже не совсем точно подойдёт (обратите внимание на фото обеих плат 5ач и 2ач - левый верхний выход на + и балансировочный). Взял зелёную плату, она один в один с Пятёрочной. Фото ниже.
На Полторашку вообще не подойдёт никакая из плат, которые указаны выше, или которые из всех в данной теме. Там совсем другая плата, как по крепёжным отверстиям, так и по контактам. Нашёл и заказал максимально подходящую, но возможно придётся чуть-чуть подтачивать. В целом она идентична и схожа. Фото так-же ниже.
Как придут, заменю, по результатам отпишусь.

https://alli.pub/6kwye7



https://alli.pub/6kwyes

Anat78 Дата: Понедельник, 16.01.2023, 00:05 | Сообщение # 215

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

У первой на фото проблемы с транзисторами и индикатор другой, вторая на 1,5 пойдет, только индикатор откусить

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Edvard373 Дата: Понедельник, 16.01.2023, 14:32 | Сообщение # 216

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата Anat78 ()
У первой на фото проблемы с транзисторами и индикатор другой
Странно. В основном отзывы именно за эту плату хорошие. А индикатор да большеват, но люди чуть подтачивают его и место в корпусе акб и полный порядок.
Есть ещё плата в зелёном цвете, один в один как синяя, вот за неё люди не в восторге.
Фото данной зелёной платы ниже.


Сообщение отредактировал Edvard373 - Понедельник, 16.01.2023, 17:09
Edvard373 Дата: Понедельник, 16.01.2023, 19:52 | Сообщение # 217

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Есть ещё такая плата в зелёном цвете. Обратите внимание на левую-верхнюю её часть, там где вход на +. Судя по всему она универсальна, должна идеально встать на оригинальный акб Макита, как на 2ач, так и на 5ач. Не придётся ничего подтачивать и подгонять, старую выпаеваешь, эту опускаешь на место. Вопрос в том, по ней отзывов недостаточно. Так-же ценник на неё не хилый, от 700руб и выше.
Фото данной платы ниже.



Вот вторая то плата что на фото она хорошая..Недавно видел аккум на тесте в Ютубе с такой платой..Чел на лабораторный блок кинул контакты и аккум отключился при нормальной зарядке.да и в защиту не так сразу выходит..И после срабатывания защиты обратно востанавливается.
А вот что по первой плате,я про них писал.Вот как раз у этих плат транзисторы хреновое.Так что советую вторую плату ставить..А что по контактом если не подходят то можно нарастить контакты и все.
Я просто платину никелевую припаивал и до сих пор работает.

Вот еще хорошая плата. https://alli.pub/6l1nkz

Anat78 Дата: Вторник, 17.01.2023, 16:31 | Сообщение # 218

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

с 3 и 4 транзисторами на плате намного лучше в работе!

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
niram190483 Дата: Среда, 18.01.2023, 16:08 | Сообщение # 219

Пользователи

niram190483

Рядовой

  • Сообщений:11
  • Репутация:0±

Вот где можно взять такую плату правда стоит 1000р

Чехол для аккумулятора BL1830 для Makita 18 в, «сделай сам», BL1860, BL1850, корпус с BMS печатной платой, защита для зарядки, светодиодный цифровой
https://alli.pub/6l1nkz

Edvard373 Дата: Четверг, 19.01.2023, 11:37 | Сообщение # 220

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата niram190483 ()
Вот где можно взять такую плату прада стоит 1000
Спасибо за ссылку. Видел обзор на эти корпуса для сборки. Заказал себе несколько комплектов на 15 банок 18650.
На али заказал себе отличную и мощную сварку CX4500 за 5400руб. Отзывы очень хорошие.
https://alli.pub/6l1nkl
nickey2009 Дата: Суббота, 21.01.2023, 13:57 | Сообщение # 221

Пользователи

nickey2009

Рядовой

  • Сообщений:7
  • Репутация:0±

Интересный аккум появился на али
https://alli.pub/6l3j3q
Продавец заявляет внутри оригинальный SAMSUNG INR18650-30Q
https://ae02.alicdn.com/kf/S145c2f32ffb54c508508b7126ae238f97.jpg
BMS LT-MAK-BL18 со всеми защитами
мосфеты 2х HYG017N04LS1C2 40V/135A
https://ae02.alicdn.com/kf/Se7795efb7cab4bb7a839d01a9bd64b6am.png
https://ae02.alicdn.com/kf/S78ef98c1923045278818972678efc51dE.png







Сообщение отредактировал nickey2009 - Суббота, 21.01.2023, 14:42
Edvard373 Дата: Суббота, 21.01.2023, 14:47 | Сообщение # 222

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата nickey2009 ()
Интересный аккум появился на али
Спасибо за инфу и ссылку. Действительно это что-то новое и надеюсь хорошее по качеству и функционалу.
Так-же регулярно штудирую Али на новинки готовых аккумуляторов. Эти уже ранее видел, но упустил из внимания.
У этого-же продавца в его другой подобной продаже нашёл и заказал два акб на 4ач. Обошлись в 2930руб. https://alli.pub/6l3lsk
Придёт, посмотрим что там на самом деле.
nickey2009 Дата: Суббота, 21.01.2023, 14:52 | Сообщение # 223

Пользователи

nickey2009

Рядовой

  • Сообщений:7
  • Репутация:0±

Тоже рискнул, заказал пару на 6ач, посмотрим что придет в марте, в китае новый год пока.
Edvard373 Дата: Понедельник, 23.01.2023, 17:34 | Сообщение # 224

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Ещё заказал это "барахло" в количестве 2-х штук. Со всеми скидками продавца вышло 1623руб. Грубо 800руб за один аккум. Самая дешёвая цена по "подобным" аккумам. Отзывов нет, но описание и фото многообещающие. Сохранил скриншоты, что-бы продаван не успел включить заднюю при споре. Даже если что, то корпуса останутся.....на али они  +- по этой-же цене. Ссылка здесь.....
https://alli.pub/6l65f4



Сообщение отредактировал Edvard373 - Понедельник, 23.01.2023, 17:44
nickey2009 Дата: Четверг, 26.01.2023, 10:58 | Сообщение # 225

Пользователи

nickey2009

Рядовой

  • Сообщений:7
  • Репутация:0±

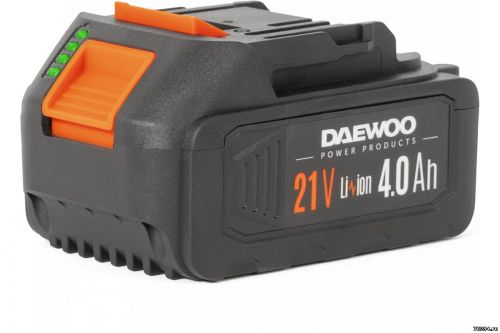

Электроинструмент Daewoo 21В, аккумулятор DABT 4021Li 4Ач, совместимы по разъему с китайскими Makita 18В



mega-miha Дата: Воскресенье, 29.01.2023, 16:43 | Сообщение # 226

Пользователи

mega-miha

Рядовой

  • Сообщений:4
  • Репутация:0±

Всем привет. Полтора года назад с Алика были куплены корпуса с платами для самостоятельной сборки аккумуляторов, в общей сложности 4 штуки. Спустя год эксплуатации, одна батарея стала выдавать заниженное напряжение, но заряжалась типа до 100%. Разобрал в итоге одна ячейка разряжена до 0 вольт. Купил новую плату. Через время второй Акум с той же проблемой, сдохла ячейка. Защиты по разряду ячеек как я понял на ней нет, только от перезаряда, стоит чип bm3051. Может кто чего подскажет? Вариант платы прикрепил

Anat78 Дата: Воскресенье, 29.01.2023, 18:01 | Сообщение # 227

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

Да защиты от переразряда нет в такой плате, нормальные платы с защитами указаны выше на странице

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Edvard373 Дата: Воскресенье, 29.01.2023, 19:06 | Сообщение # 228

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата mega-miha ()
Полтора года назад с Алика были куплены корпуса с платами для самостоятельной сборки аккумуляторов........Вариант платы прикрепил
Сам недавно столкнулся с проблемой подбора правильной платы к аккумуляторам Макита 1.5, 2 и 5ач. Хотел было заказать данные синие платы, на Али по 350-400руб\шт. После многочисленных отзывов понял, что платы фуфло. Взял другие зелёные более дороже тип МТ1850.
А вообще на сегодняшний день самые лучшие, как указал Анатолий, те которые чуть выше, по отдельной стоимости 1тыс.руб. Но выгоднее взять в комплекте с корпусом для сборки.

Добавлено (30.01.2023, 10:31)
---------------------------------------------
Приехали платы МТ1850 для замены в акб 5ач. Подскажите пожалуйста, как предварительно проверить их мультиметром на отсутствие брака? Куда именно подавать 18в и что прозванивать?
Поделитесь опытом.)))
В гугле и ютубе инфу не нашёл. Заранее благодарю!

Edvard373 Дата: Среда, 01.02.2023, 14:44 | Сообщение # 229

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Заказывал платы MT1850, а пришли CLI-PLT18YZMT-5S. Брал для акб Макита 2ач и 5ач. Качество плат заводское. Так-же пришли платы для акб Макита 1.5ач. Всё на фото



.

.
Константин3575 Дата: Воскресенье, 05.02.2023, 17:38 | Сообщение # 230

Пользователи

Константин3575

Рядовой

  • Сообщений:1
  • Репутация:0±

После работы с китайской мини пилой перестали заряжается 3 аккумулятора 3.0 ач. При постановке на зарядку через 5 секунд начинают мигать красная и зелёная лампы.
Разобрал и обломов крышку на чипах/предохранителях припаял каплю припоя. После этого заряжается стали все 3.

Аккумуляторы разные. Один с контролем уровня заряда. Его плата на фото. Остальные 2 старые. Им уже года 4 или 5. Плата отличается но фото их не сделал.

Сделал как в первом сообщении темы:
"Восстановление Плавкого Соединения Перегорание плавкой вставки является причиной проблемы на трех моих батареях на сегодняшний день. Я не смог найти в
сети каких-либо принципиальных схем, чтобы на самом деле понять, что питает предохранитель, но я предполагаю, что это питание самого чипа.
Плавкая вставка имеет черный колпачок (на моей плате обозначен F03), который можно стянуть отверткой, показывая металлические детали. Паяльная капля
была нанесена на верхнюю часть микросхемы для перекрытия выдувной секции. Надо надеяться, это решило проблему.
Обход предохранителя (показано на Рисунок 6 ) мы снова подали питание на чип, и в моем случае это решило проблему. Тем не менее, поскольку вы обходите предохранитель
в следующий раз, когда произойдет такая неисправность, вероятно, произойдет необратимое повреждение электроники, поэтому в отремонтированном аккумуляторе все работает хорошо!"

Симптомы были такие.
Вставляешь аккумулятор и через 5 секунд начинает мигать красный и зелёный диод и пищит.
Сейчас зарядились все 3 аккумулятора полностью.
Если не заряжается и вариант как только замена платы то можно и так попробовать. Там такой прямоугольник/предохранитель только один на плате. И на старой и на новой. Не перепутать.

Правда в эту пилу их больше вставлять не буду. Есть ещё 2 китайских (набор сделай сам) на аккумуляторах Litokala. Попробую их поставить. Посмотрю что будет.


Сообщение отредактировал Константин3575 - Воскресенье, 05.02.2023, 22:17
Spaik Дата: Понедельник, 06.02.2023, 15:41 | Сообщение # 231

Пользователи

Spaik

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата
http://www.78294.ru/forum/129-382-839-16-1557309661
После замены элементов зарядное устройство по-прежнему выбрасывает
аккумуляторы, поскольку ошибка сохраняется в памяти аккумулятора.

Знаю, что не совсем вопрос в эту тему, но все же шуруповерт DEKO 18В 1,5А. Тоже стал барахлить, показывая полную зарядку отключается примерно через 5сек. после нескольких попыток уходит на несколько минут(ориентировочно) видимо в защиту, т.к. не реагирует. разобрал оказалось, что установлены 5 элементов: на центральном 3,6В, на крайних (остальных) ~3,7; 3,8В. Вопрос, у этой фирмы тоже ошибки в память сохраняет? что-либо возможно сделать?
Anat78 Дата: Понедельник, 06.02.2023, 16:10 | Сообщение # 232

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

Цитата Spaik ()
у этой фирмы тоже ошибки в память сохраняет? что-либо возможно сделать?
памяти нет
проверьте элементы и плату на исправность и замените неисправное просто


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Spaik Дата: Пятница, 10.02.2023, 18:06 | Сообщение # 233

Пользователи

Spaik

Рядовой

  • Сообщений:2
  • Репутация:0±

Цитата Anat78 ()
проверьте элементы и плату на исправность и замените неисправное просто
Заменил центральный элемент. Заряд показывает полный. на выходе АКБ показывает ~19 В, но даже без нагрузки работает 5-10 сек и отключается. секунд 30 после может вообще не реагировать, после опять 5-10сек. и отключается, при этом при включении показывает разряд (просадку) после остановки опять показывает полный заряд
Edvard373 Дата: Пятница, 10.02.2023, 18:36 | Сообщение # 234

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата Spaik ()
но даже без нагрузки работает 5-10 сек и отключается. секунд 30 после может вообще не реагировать, после опять 5-10сек. и отключается
Попробуйте в разрыв в самой батарее (между минусом с выхода сборки на минус клеммы) впаять резистор 1.5-2 кОм.
Или проблема кроется в самой плате бмс.


Сообщение отредактировал Edvard373 - Пятница, 10.02.2023, 18:38
jungleys Дата: Понедельник, 13.02.2023, 16:51 | Сообщение # 235

Пользователи

jungleys

Рядовой

  • Сообщений:9
  • Репутация:0±

Установлены вот такие платы жду отзыва от работы с инструментом



Добавлено (20.02.2023, 07:28)
---------------------------------------------
Всем ,доброго дня подскажите ,возможно установка в сборку в замен вышедших из строя ячеек 1865з 2 шт хорошо что в конце ,samsung 15S параллельно соединённых заменить на samsung 25R большей ёмкости ,следовательно получим 4 парал.последовательности из samsung 15S + samsung 25R ,такое возможно и какие проблемы могут возникнуть.

spaun85 Дата: Вторник, 21.02.2023, 12:30 | Сообщение # 236

Пользователи

spaun85

Рядовой

  • Сообщений:4
  • Репутация:0±

Всем доброго дня.  Имею пару таких аккумуляторов на 6 А(купил у местного продавца в городе вместе с циркулярной пилой).



При нагрузке даже полностью заряженные батареи уходят в защиту обе одинаково и пока не снимешь с инструмента, не поставишь в зарядное устройство на пру секунд, защита не снимается. Очень неудобно, когда ты на крыше например, пилишь профнастил и у тебя аккум на болгарке уходит в защиту)) приходится слезать и ставить в зарядник. может кто-то знает, что тут можно перепаять или добавить перемычку где, чтобы не нужно было при срабатывании защиты ставить в ЗУ аккумуляторы?
Anat78 Дата: Вторник, 21.02.2023, 12:33 | Сообщение # 237

Администраторы

Anat78

Майор

  • Сообщений:6161
  • Репутация:48±
Anat78

spaun85
по цвету элементов внутри там не 6 ач smile
Чтобы не уходила в защиту необходимо полностью заменить элементы на высокотоковые, выньте сборку из корпуса сфотографируйте маркировку элементов
Чтобы из защиты возвращалась сама и быстро то надо резистор на 10ком между B- и -


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Edvard373 Дата: Вторник, 21.02.2023, 13:27 | Сообщение # 238

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата jungleys ()
Установлены вот такие платы жду отзыва от работы с инструментомВы
Вы где откопали такое старьё? Платы зарекомендовали себя с не очень хорошей стороны. Сейчас такое ставят разве что только китайцы в сборочные аккумуляторы на реализацию, или распродают остатки со складов.
Цитата jungleys ()
возможно установка в сборку в замен вышедших из строя ячеек 1865з 2 шт хорошо что в конце ,samsung 15S параллельно соединённых заменить на samsung 25R большей ёмкости
Заменять в СТАРОЙ сборке (аккумулятор) другими НОВЫМИ ячейками, даже и одинаковой ёмкости - запрещено! А вы ещё хотите влепить туда ячейки большей ёмкости. Такая сборка очень быстро выйдет из строя!


Сообщение отредактировал Edvard373 - Вторник, 21.02.2023, 17:56
Edvard373 Дата: Вторник, 21.02.2023, 17:44 | Сообщение # 239

Пользователи

Edvard373

Рядовой

  • Сообщений:17
  • Репутация:1±

Цитата spaun85 ()
При нагрузке даже полностью заряженные батареи уходят, и пока не снимешь с инструмента, не поставишь в зарядное устройство на пру секунд, защита не снимается. Очень неудобно. Может кто-то знает, что тут можно перепаять или добавить куда перемычку?
Решение данной проблемы есть, и даже в 2-х вариантах. Нужен резистор на 1-1.5 мОм (на Али пучок за 20 руб). В первом варианте попробуйте его впаять между двумя плюсовыми контактами. Но правильным считаю ИМХО второй вариант, впайка резистора между минусом контакта и таким-же выходом из общей сборки. Оба варианта проверены, выбирайте свой подходящий.

Добавлено (22.02.2023, 20:28)
---------------------------------------------
Вторые сутки пошли, а к моему последнему посту так и не загрузили - приложенное мной фото.
Здесь явно не хотят работать.

ldprkirov43 Дата: Четверг, 23.02.2023, 05:35 | Сообщение # 240

Пользователи

ldprkirov43

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте, подскажите пожалуйста по плате  . При установке в ЗУ пишет что 100% заряд, хотя напряжение 16 вольт. Как у нее идет отслеживание заряда ?

Форум » Электроинструмент » Аккумуляторы электроинструмента, обзор, ремонт, переделка на литий » Аккумуляторы Makita » Аккумулятор Makita BL1830 - reset сброс и полное описание
Поиск:
