Аккумулятор Makita BL1830 - reset сброс и полное описание
Anat78 Дата: Среда, 27.07.2022, 15:19 | Сообщение # 151

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата aotochin ()
будет ли работать аккумулятор если заменить предохранители
будут
Цитата aotochin ()
то будет ли работать с оригинальной зарядкой аккумулятор, если поставить плату с али
будут


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
aotochin Дата: Среда, 27.07.2022, 16:58 | Сообщение # 152

Пользователи

aotochin

Рядовой

  • Сообщений:2
  • Репутация:0±

А нужно будет прошивать после замены предохранителей ? Они 3pin.  30 Amperes SFK Series Self Control Protector(SCP)



https://www.dexerials.jp/en....30.html
danyapostfactum Дата: Среда, 27.07.2022, 20:33 | Сообщение # 153

Пользователи

danyapostfactum

Рядовой

  • Сообщений:3
  • Репутация:0±

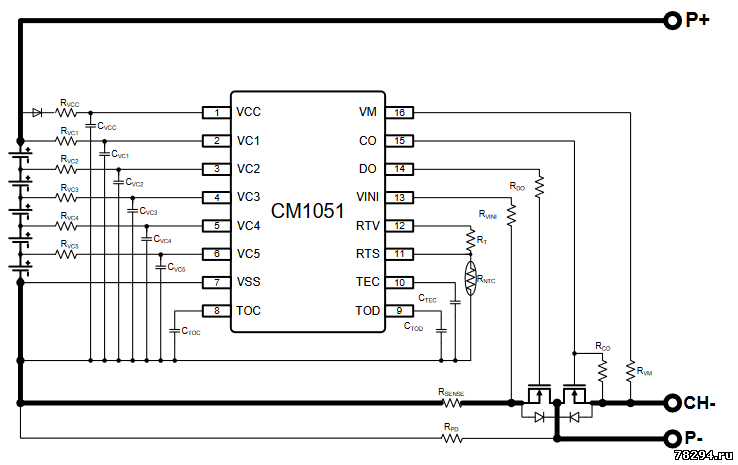

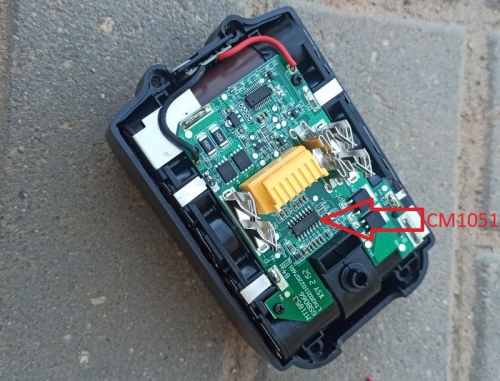

У кого есть такая плата, что за маркировка на верхней микросхеме? Эта микруха отвечает за контроль напряжений на ячейках. Мне интересно, может в ней встроена балансировка?
danyapostfactum Дата: Среда, 27.07.2022, 20:51 | Сообщение # 154

Пользователи

danyapostfactum

Рядовой

  • Сообщений:3
  • Репутация:0±

На данный момент в лучших китайских платах есть защита от перезаряда и переразряда (по каждой ячейке), но нет балансировки. Но главное, что появилась защита от переразряда, а это намного важнее. Выравнивать заряд можно периодически, разбирая батарею (иначе сокращается общая рабочая ёмкость). Вот на этой плате, разглядел, что стоит микросхема CM1051. Она следит за верхним и нижним напряжением на каждой ячейке, через мосфеты отключает зарядку/нагрузку. Также, если задействовано, контролирует ток разряда и температуру на терморезисторе. Заказал пару наборчиков таких. Если будет чем, дополню.





На предыдущей плате скорее всего такая же микросхема, только в другом корпусе, или аналогичная. И часто именно она в описании товара, но приходит та, что с односторонним монтажом.
Anat78 Дата: Четверг, 28.07.2022, 09:12 | Сообщение # 155

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата aotochin ()
А нужно будет прошивать после замены предохранителей ?
Зависит от типа ошибки которая записалась в контроллер

Цитата danyapostfactum ()
Мне интересно, может в ней встроена балансировка?
на первой 16-ногой нет балансировки

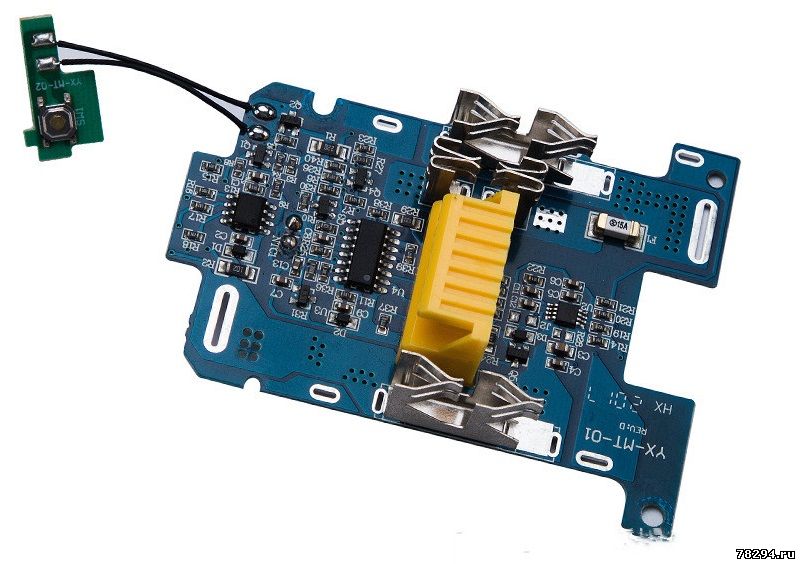

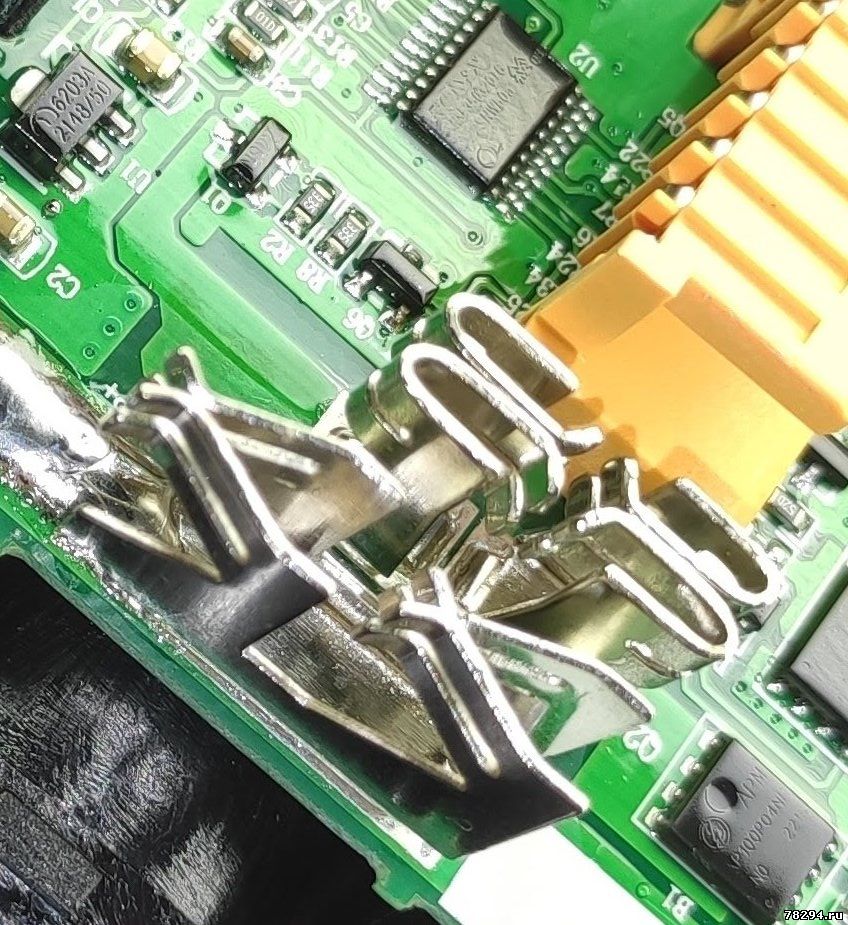

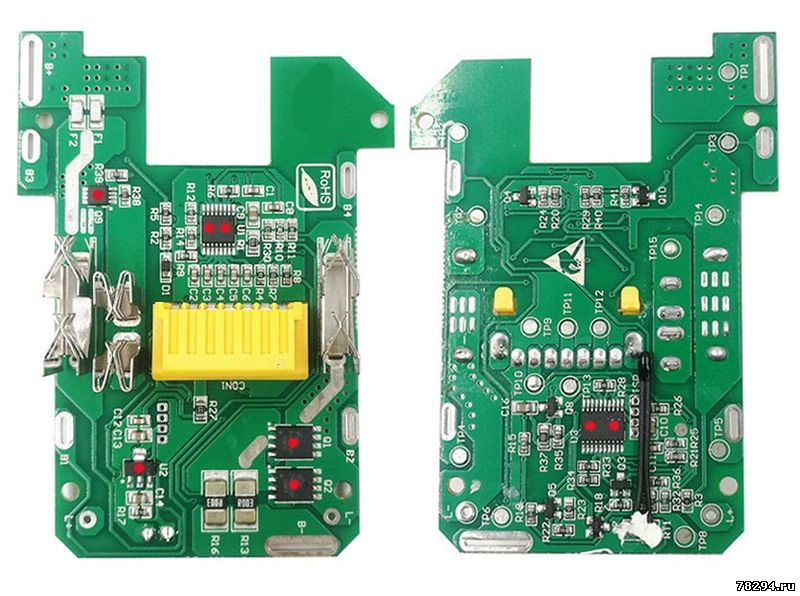

Хороший вариант для сборки акб на 9ач (или 2,6*3=7,8ач) http://alli.pub/6f6hao







Силовые транзисторы p100p04ng 100А 40В





На плате установлен стабилизатор напряжения ME6203A, выходное напряжение 3.3 Вольта для питания микросхемы используется он




78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 03.08.2022, 14:49 | Сообщение # 156

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

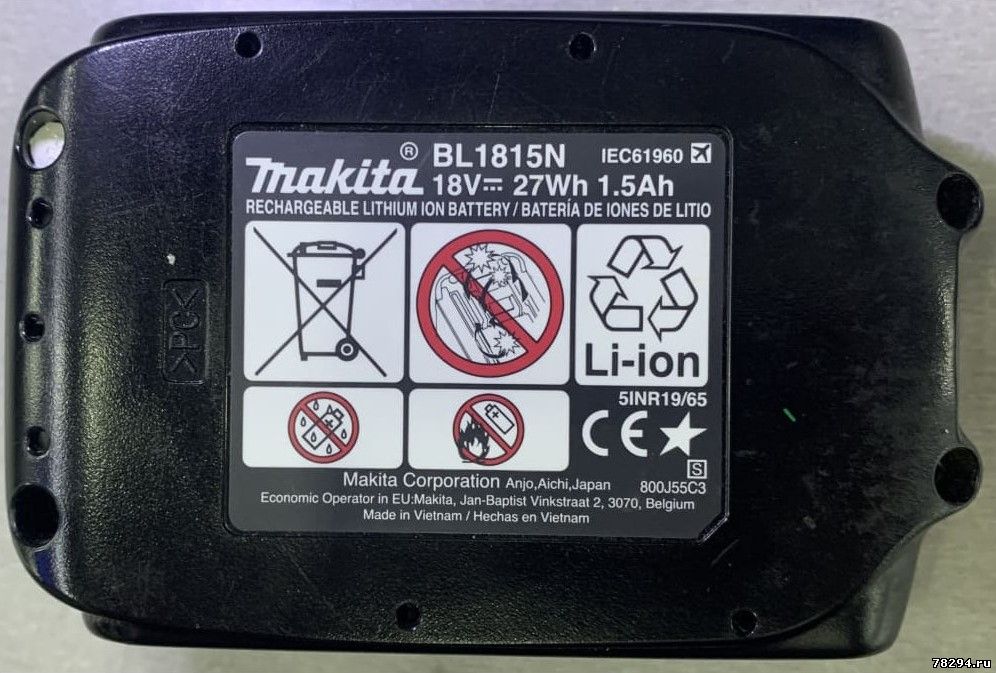

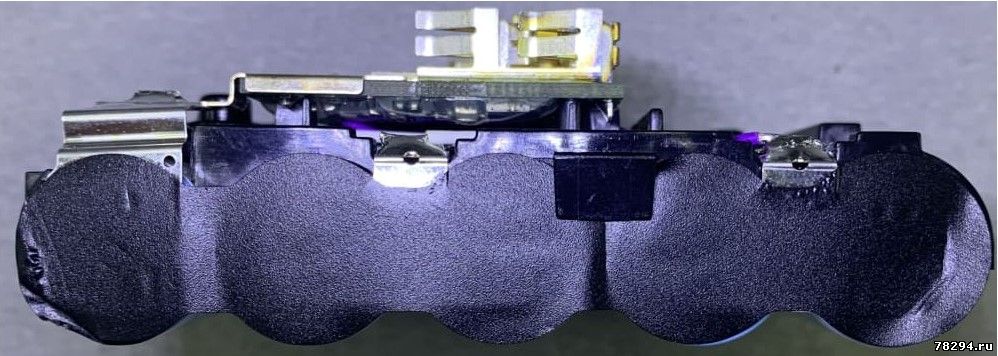

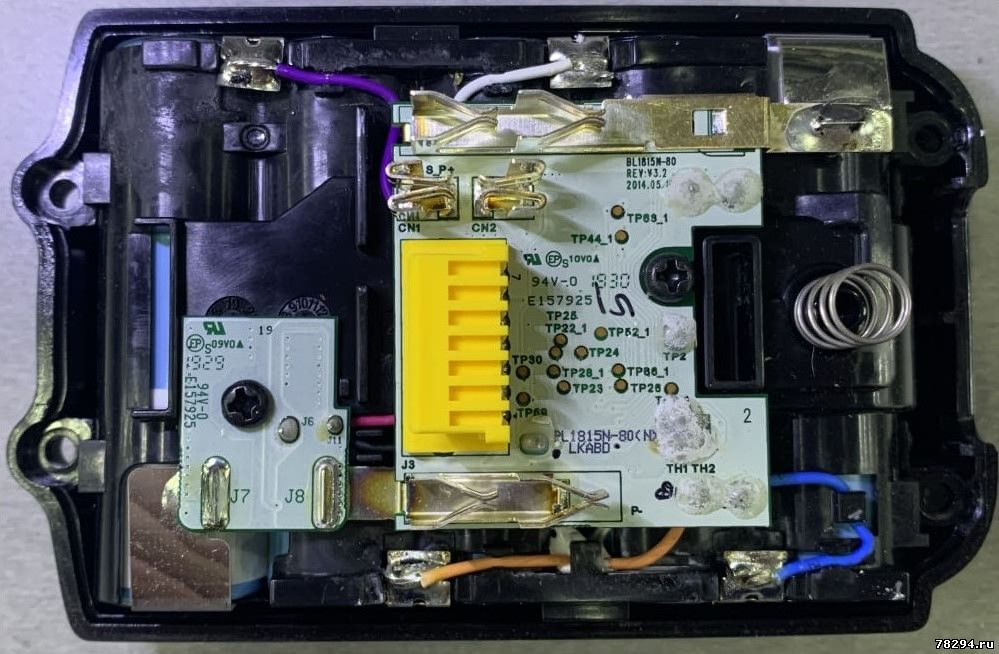

Аккумулятор BL1815N Makita 196235-0 18В, 1.5 Ач, Li-Ion

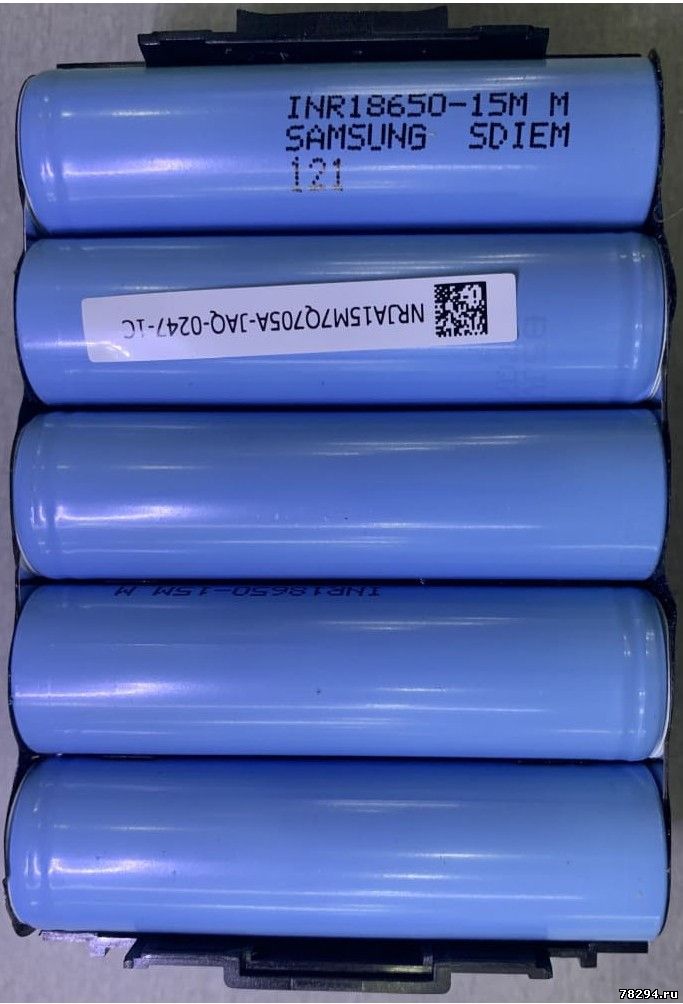

Элементы стоят более дешевые не Сони, а Самсунги INR18650-15M M











78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
danyapostfactum Дата: Четверг, 11.08.2022, 04:31 | Сообщение # 157

Пользователи

danyapostfactum

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата Anat78 ()
Хороший вариант для сборки акб на 9ач (или 2,6*3=7,8ач) http://alli.pub/6f6haoА

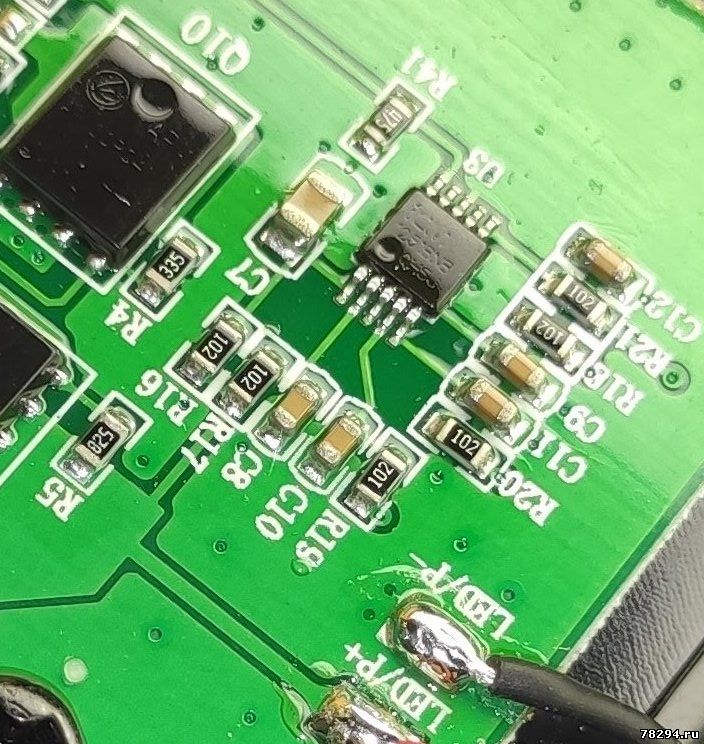

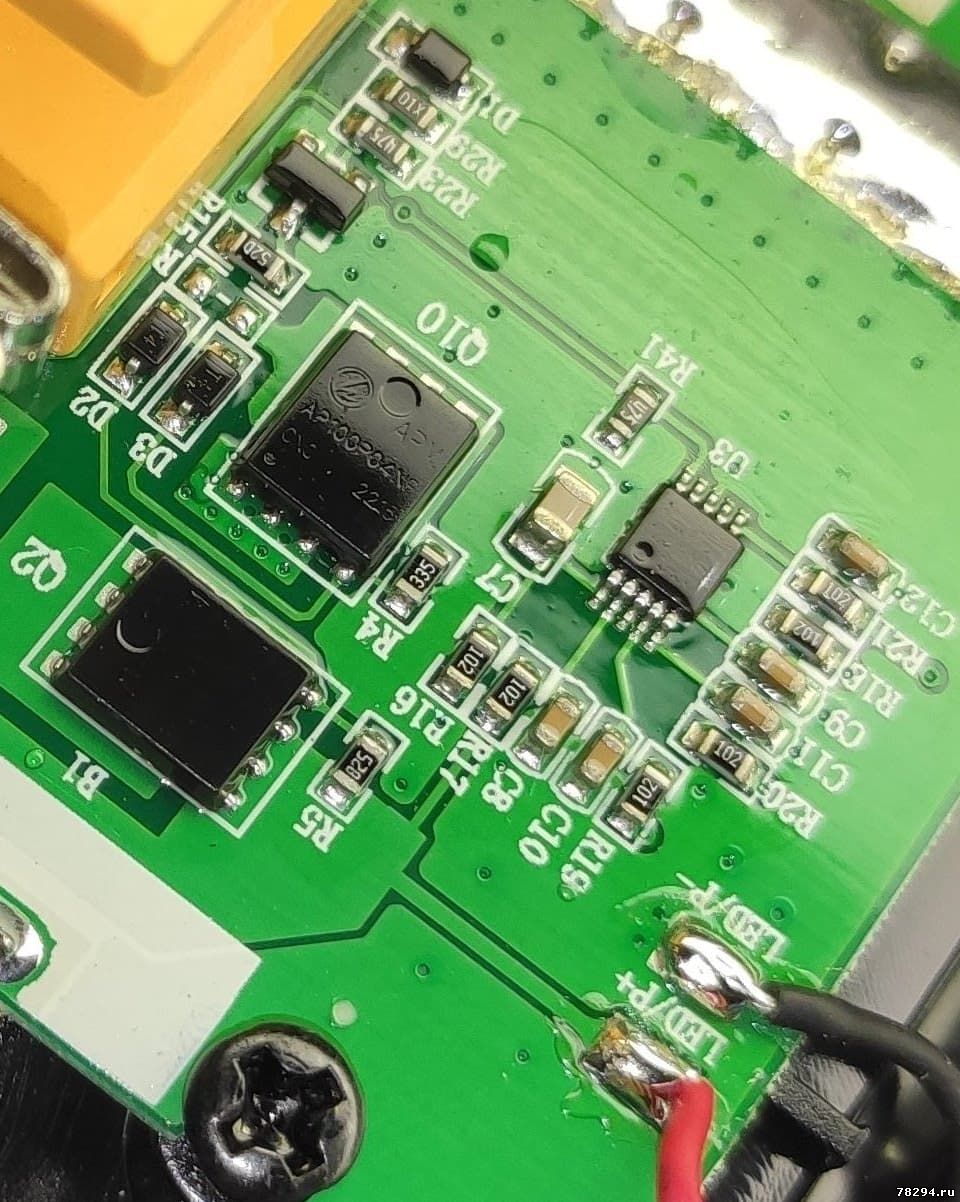

А что за 10-ногая микруха?
Anat78 Дата: Пятница, 12.08.2022, 09:28 | Сообщение # 158

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

sn8e350320to

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
89147776055a Дата: Вторник, 16.08.2022, 06:54 | Сообщение # 159

Пользователи

89147776055a

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый день!
имеется в наличии парк акков, в основном с али, самосборные и готовые, тьфу-тьфу, работает всё неплохо, но нагрузка не тяжёлая.
Инструмент тоже есть и оригинал и китай.
Заряжаю оригинальной 18RC, но сейчас думаю перейти на зарядку 18SD или китайский клон, чтобы китайские акки не мучать, потребности в скоростной зарядке нет

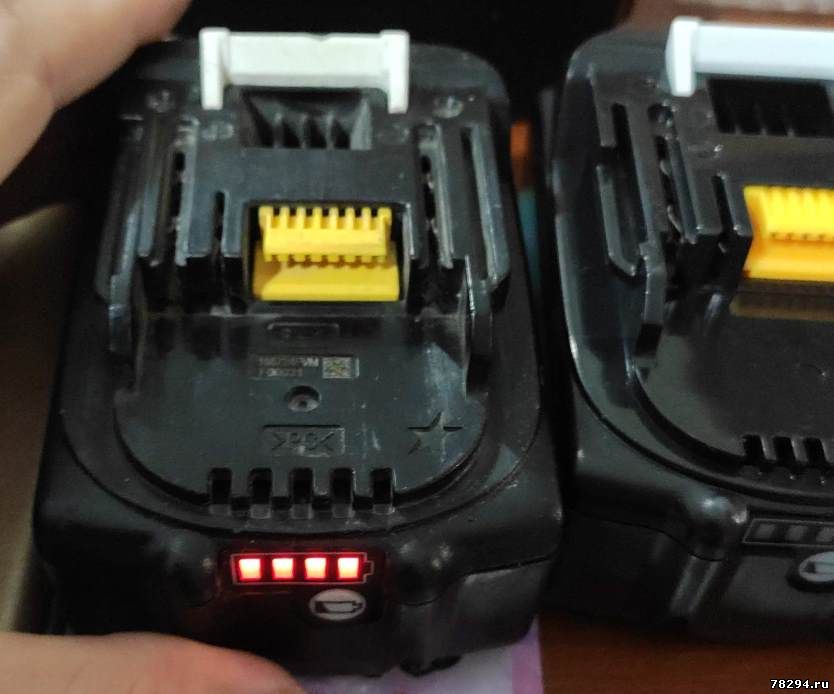

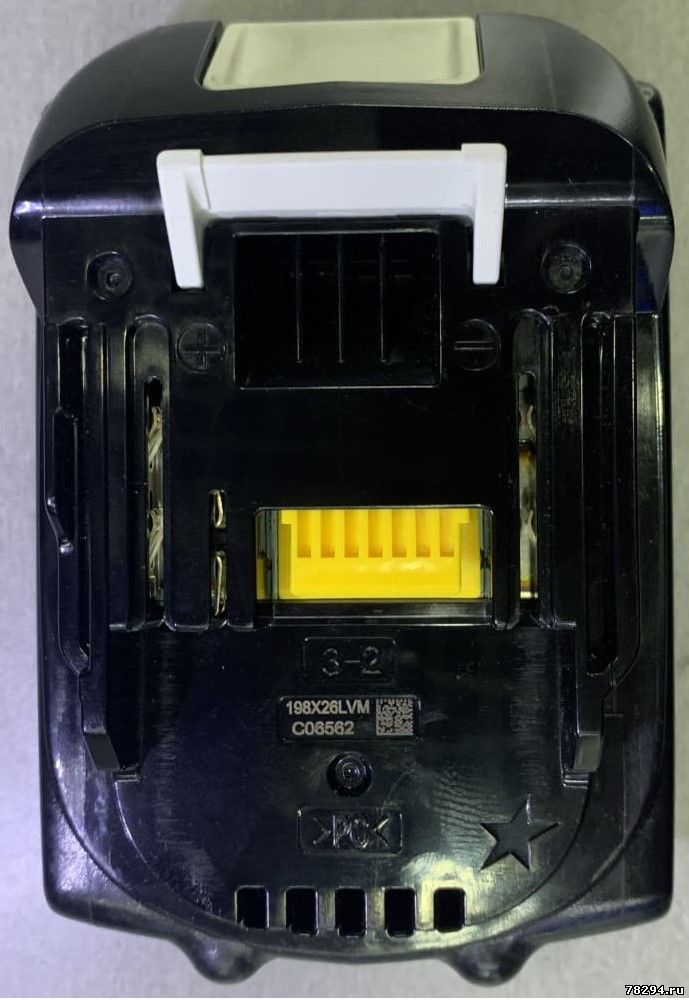

Подскажите, жёлтый разъём на аккумуляторах Макита (как оригинал так и реплики) позволяет проводить балансировку?
Никак и нигде не нашёл распиновку контактов этого разъёма.Даже шнурок для этого разъёма уже заимел. Просто есть в наличии ToolkitRC, думал его задействовать.

Второй вопрос, по которому никак не найду конкретного ответа - есть ли на китай-платах балансировка или нет, в основном интересуют последние виды плат, что здесь фото выложены.

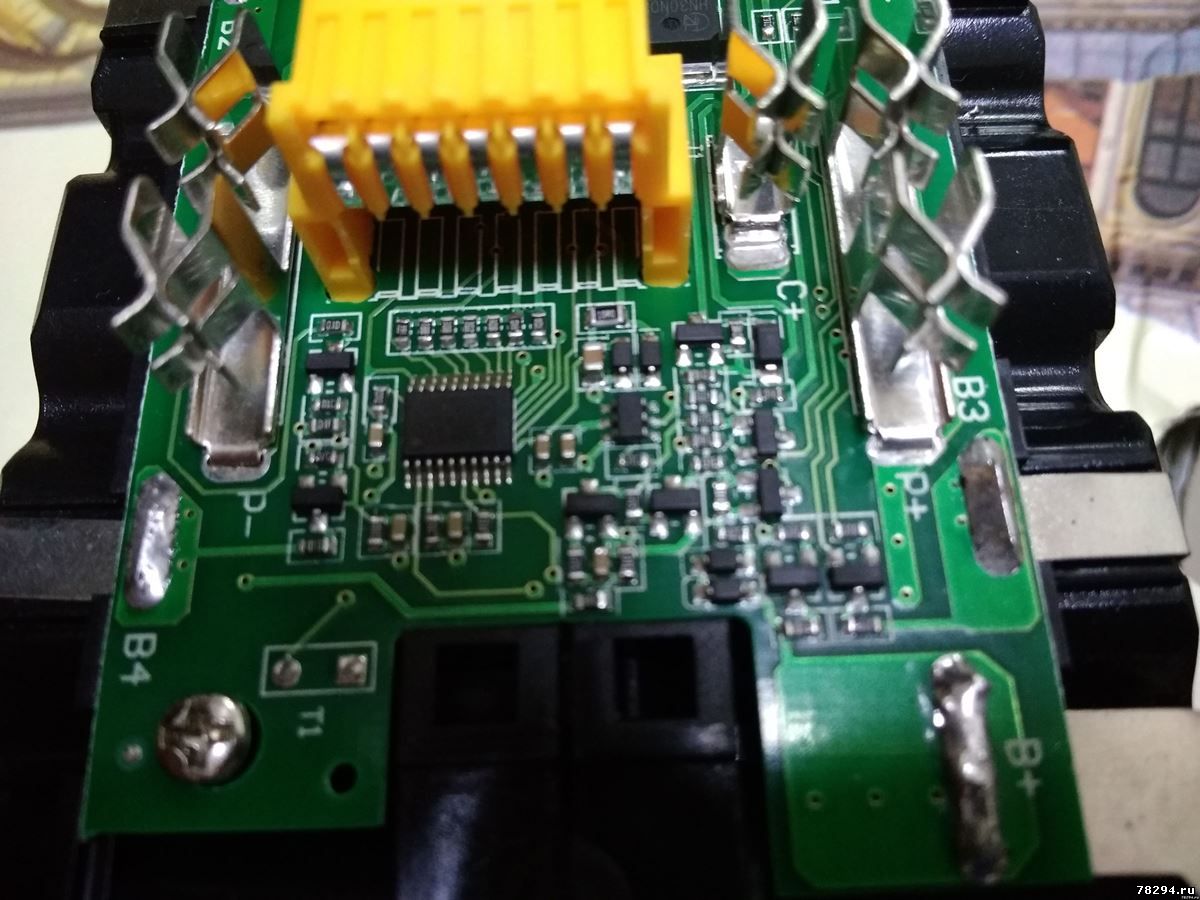

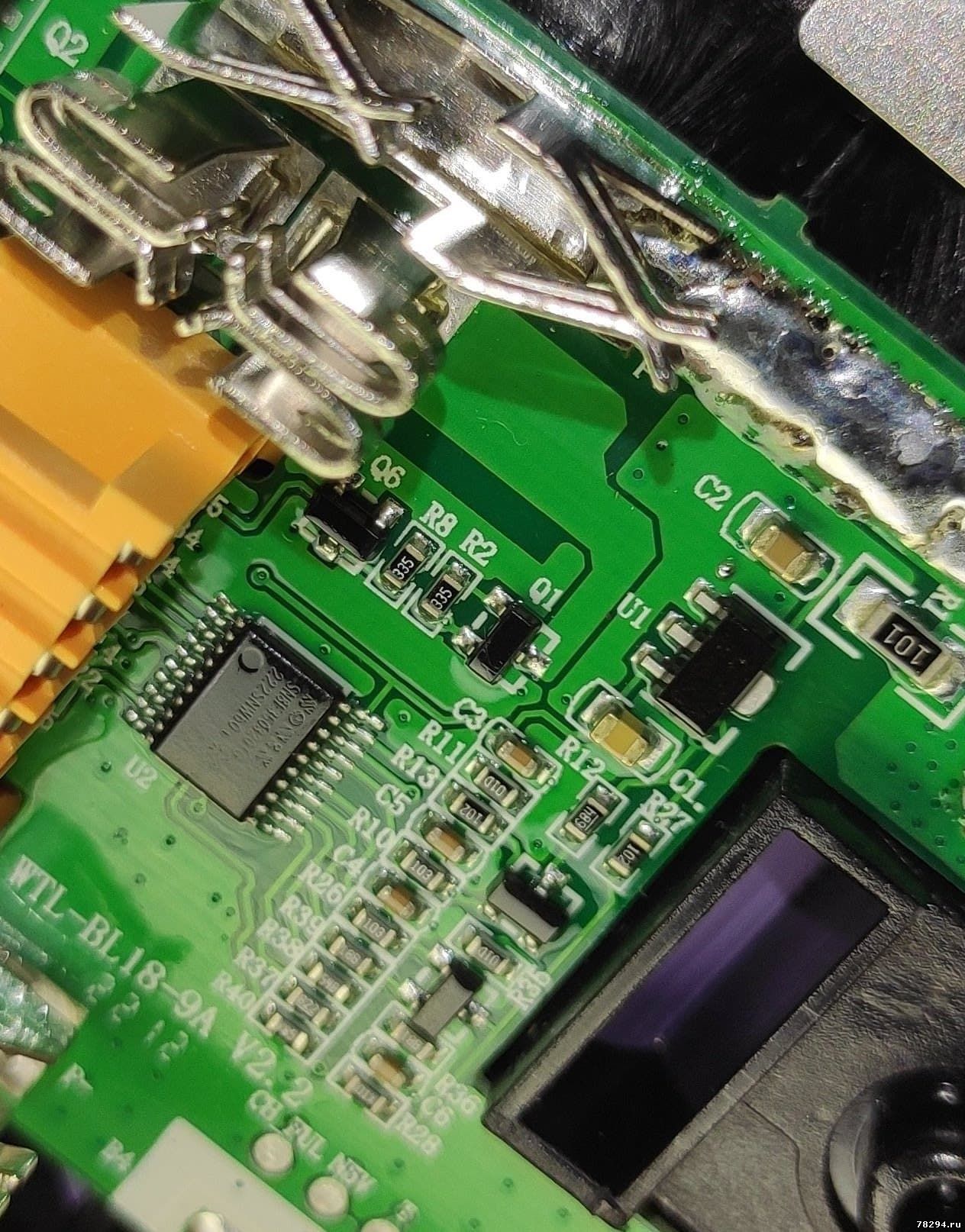

Вот например вот эта плата на вложенном фото - как я понимаю, последнее достижение китайского гения для самосборных акков?
9Ah акки парочку я собрал, взяв платы от комплектов с Али от 10-баночных батарей и корпус на 15 банок, такой вариант имеет изъяны?


Сообщение отредактировал 89147776055a - Вторник, 16.08.2022, 07:07
Anat78 Дата: Вторник, 16.08.2022, 09:25 | Сообщение # 160

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата 89147776055a ()
жёлтый разъём на аккумуляторах Макита (как оригинал так и реплики) позволяет проводить балансировку?
нет
Цитата 89147776055a ()
есть ли на китай-платах балансировка или нет
нет


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
89147776055a Дата: Вторник, 16.08.2022, 13:31 | Сообщение # 161

Пользователи

89147776055a

Рядовой

  • Сообщений:3
  • Репутация:0±

Спасибо, понятно!
Ещё, если можно - оригинальная зарядка Макита балансирует аккумуляторы при зарядке? Или никакая балансировка Макитой вообще не предусмотрена?
и то же самое интересует относительно зарядок Bosch на 12v?
Anat78 Дата: Среда, 17.08.2022, 10:45 | Сообщение # 162

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата 89147776055a ()
оригинальная зарядка Макита балансирует аккумуляторы при зарядке?
нет

Цитата 89147776055a ()
Или никакая балансировка Макитой вообще не предусмотрена?
непредусмотрена

Цитата 89147776055a ()
то же самое интересует относительно зарядок Bosch на 12v?
еще хуже чем в маките smile


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
89147776055a Дата: Среда, 17.08.2022, 11:04 | Сообщение # 163

Пользователи

89147776055a

Рядовой

  • Сообщений:3
  • Репутация:0±

спасибо за ответы!
таки придётся внедрять в 18v банки балансиры, а 12v разбирать раз в год и вручную балансить
казалось бы, почему бы не добавить китайцам балансировку на платы, обошли бы Макиту )
Anat78 Дата: Среда, 17.08.2022, 14:42 | Сообщение # 164

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата 89147776055a ()
почему бы не добавить китайцам балансировку на платы
потому что пассивные балансиры вообще не будут работать в таких батарея smile
а активные балансиры пока слишком дорогие и большие


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Срег Дата: Среда, 24.08.2022, 21:01 | Сообщение # 165

Пользователи

Срег

Рядовой

  • Сообщений:5
  • Репутация:0±

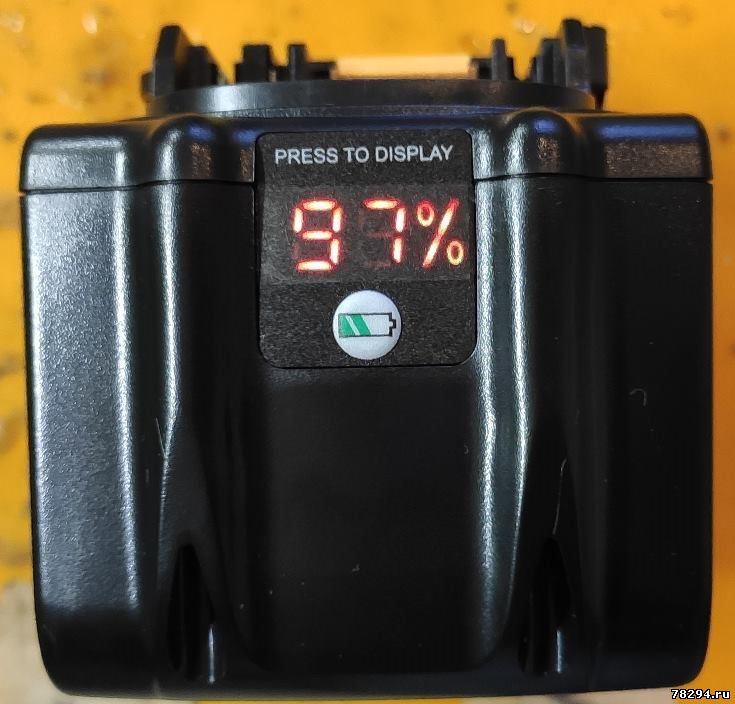

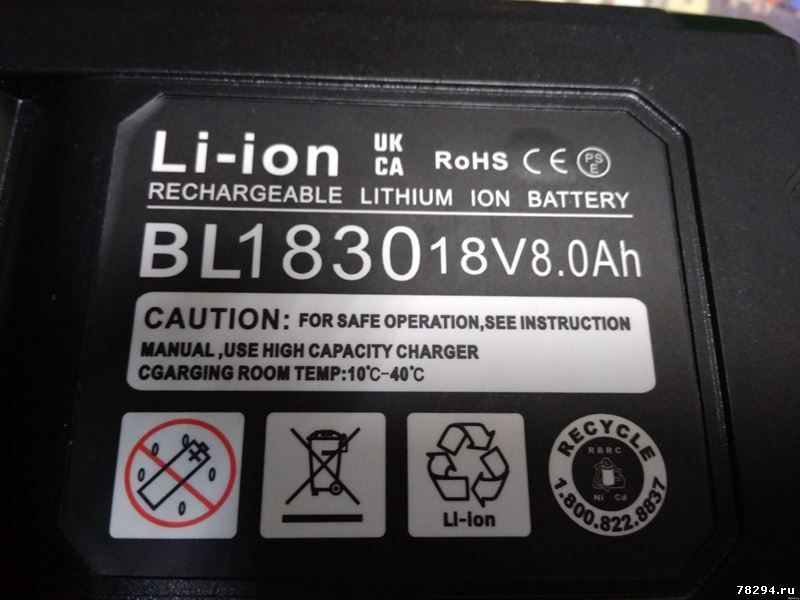

Всех приветствую, собрал я значит аккумулятор в корпусе типа BL1820, плата китайская выглядит красиво, но она ничего не умеет, даже аккумулятор не отключается от инструмента, при низком заряде...
И вот хочу спросить, каким способом можно дополнить плату, на защиту от переразряда? Хочу что бы акб отключался при 3 вольтах на банку...
Anat78 Дата: Четверг, 25.08.2022, 08:33 | Сообщение # 166

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата Срег ()
каким способом можно дополнить плату, на защиту от переразряда?
самое просто - заменить плату на нормальную с защитой


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Срег Дата: Четверг, 25.08.2022, 15:27 | Сообщение # 167

Пользователи

Срег

Рядовой

  • Сообщений:5
  • Репутация:0±

Цитата Anat78 ()
самое просто - заменить плату на нормальную с защитой

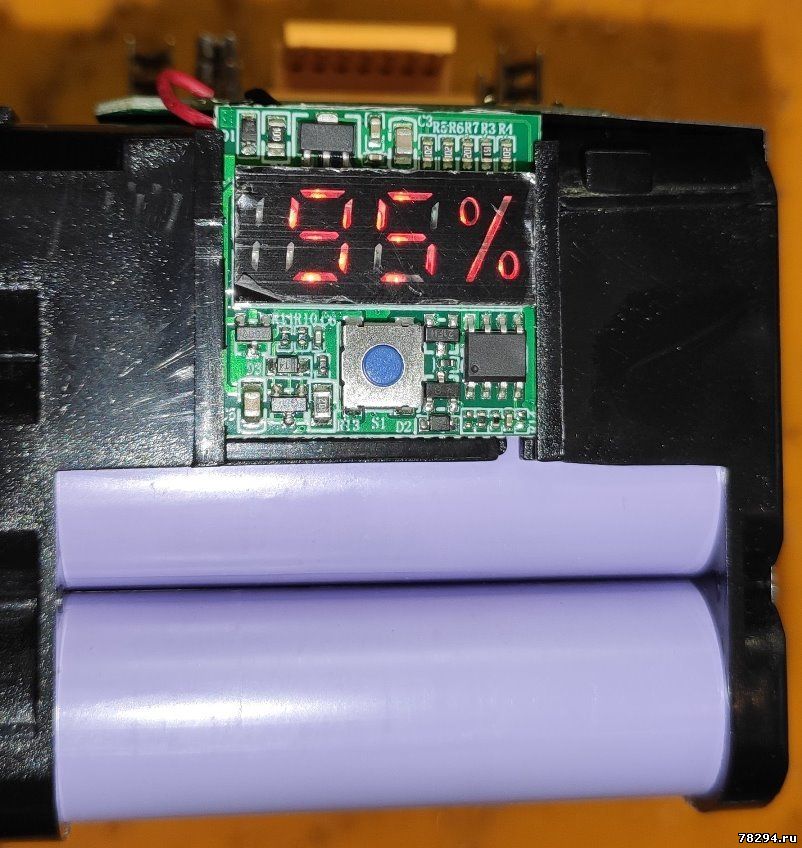

Еще раз уточню, что я собрал акк в корпусе BL1820, там плата с кнопкой индикации совсем крошечные, и светодиоды стоят уже на основной плате... А другие платы, которую вы считаете "нормальными" сделаны иначе, и думаю что такая плата не влезет в мой корпус...

RONIN Дата: Вторник, 30.08.2022, 10:52 | Сообщение # 168

Пользователи

RONIN

Рядовой

  • Сообщений:13
  • Репутация:0±
RONIN

Цитата Anat78 ()
Лучше всего такой комплект: http://alli.pub/6euq7u
Привет.
Приобрёл  по твоему совету. Качество деталей и подгонка их очень удивила. Собрал один, на второй не хватило 18650 тех, что хотел. Вопрос в следующем, можно ли меньшую часть элементов поставить на 1300mAh(  большая часть 1500mAh).
Anat78 Дата: Вторник, 30.08.2022, 11:12 | Сообщение # 169

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

да можно но перед сборкой надо все элементы зарядить до 4,13 вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
RONIN Дата: Вторник, 30.08.2022, 11:35 | Сообщение # 170

Пользователи

RONIN

Рядовой

  • Сообщений:13
  • Репутация:0±
RONIN

Цитата Anat78 ()
да можно но перед сборкой надо все элементы зарядить до 4,13 вольт
Почему именно 4.13, а не 4.20? И как лучше ставить, в одну ячейку или слабая+сильная ( пара)?


Сообщение отредактировал RONIN - Вторник, 30.08.2022, 15:59
Anat78 Дата: Понедельник, 05.09.2022, 10:24 | Сообщение # 171

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

надо именно 4,13
ставить парами


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 05.09.2022, 10:29 | Сообщение # 172

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

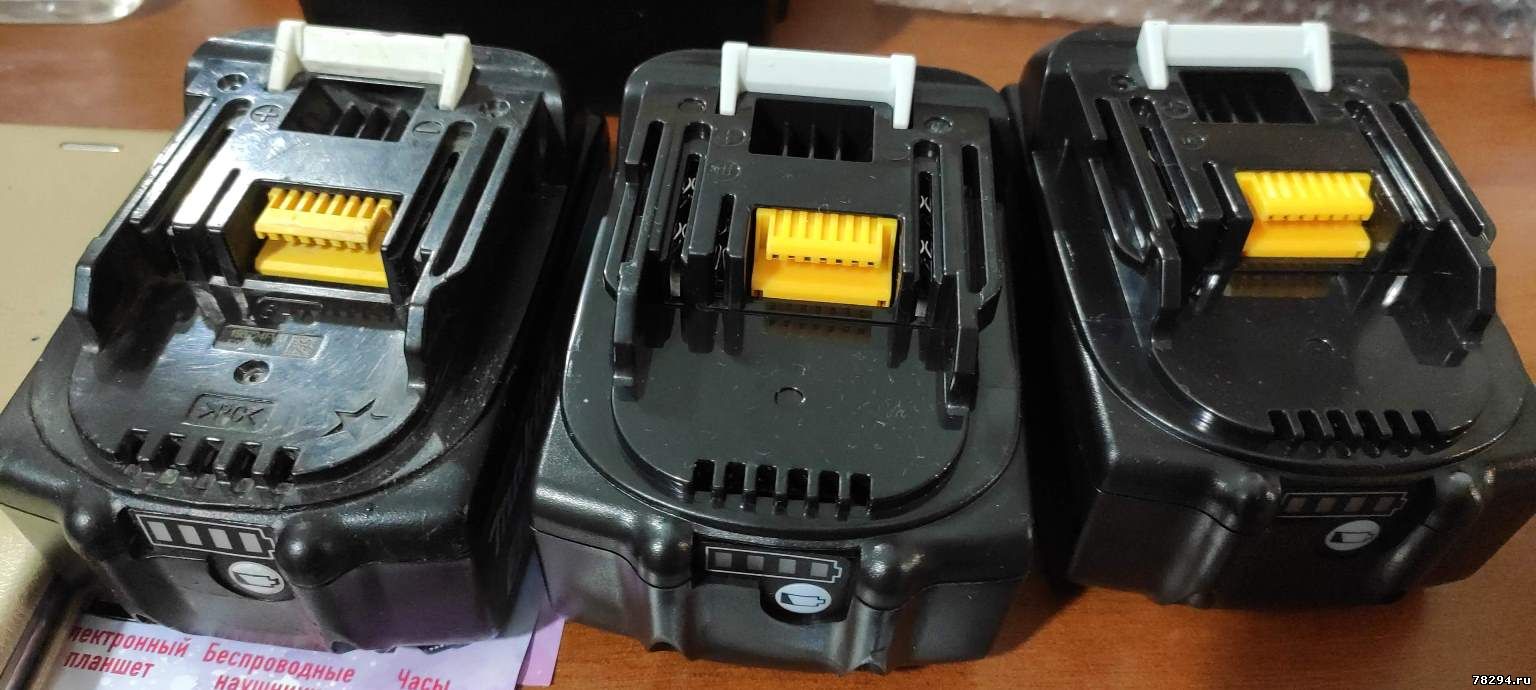

Еще 3 акб починил:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
RONIN Дата: Вторник, 06.09.2022, 23:43 | Сообщение # 173

Пользователи

RONIN

Рядовой

  • Сообщений:13
  • Репутация:0±
RONIN

Цитата Anat78 ()
ставить парами
Пара сильная+ слабая или сильная+ сильная и слабая + слабая
Срег Дата: Среда, 07.09.2022, 23:52 | Сообщение # 174

Пользователи

Срег

Рядовой

  • Сообщений:5
  • Репутация:0±

Вот говорят что нет балансира в оригинальных аккумуляторах, но как так вышло, что я заряжаю очередной аккумулятор, и напряжение на всех банах показывает одинаково с точностью до сотых вольта? Чего не скажешь про самодельные аккумуляторы...
Anat78 Дата: Четверг, 08.09.2022, 07:11 | Сообщение # 175

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Самодельные вы тоже делаете из фирменных акб сони с предварительной отборкой по параметрам smile ?

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Срег Дата: Четверг, 08.09.2022, 12:49 | Сообщение # 176

Пользователи

Срег

Рядовой

  • Сообщений:5
  • Репутация:0±

Фирменные сони, да. По параметрам не сильно важно, т.к. одинаковых банок все равно не найти, даже если они супер пупер оригинал. Самосборный после сборки и полной балансировки аккумулятора, за 2 цикла разряд/заряд уже дает дисбаланс, незначительный, но он есть, а у оригинала за 2 года эксплуатация не дал дисбаланса совсем!
Я потом попробую немного сделать дисбаланс аккумулятора оригинальный, и потом посмотрю, выровняет баланс или нет...
Anat78 Дата: Четверг, 08.09.2022, 13:04 | Сообщение # 177

Администраторы

Anat78

Лейтенант

  • Сообщений:4906
  • Репутация:30±
Anat78

Цитата Срег ()
за 2 цикла разряд/заряд уже дает дисбаланс, незначительный, но он есть
Да а макита может позволить себе ставить нормальные элементы иногда smile
сейчас они уже в батареи 3 ач ставят самсунги вот они быстро убегают smile

Цитата Срег ()
попробую немного сделать дисбаланс аккумулятора оригинальный, и потом посмотрю, выровняет баланс или нет...
так же и будет дисбаланс, куча таких акб в ремонте


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
niram190483 Дата: Пятница, 09.09.2022, 14:25 | Сообщение # 178

Пользователи

niram190483

Рядовой

  • Сообщений:5
  • Репутация:0±

Анатолий правильно говорит про Макиту.Нет в Макита баланса.Я с Алика банки типа лж шоколадки на 3 ah купил..Отбалансировал и воткнул их
В корпус Макиты трёшки. С родной платой..Аккум работал нормально..И вместо трёшки 6 ампер было..Через недели две проверил банки и дисбалан был на всех банках..И разное напряжение..Так что в Маките нет баланса..После ище 5 аккумов таких
Же собрал.Тоже самая фигня..Два из пяти потом в защиту платы ушли..Пришлось китайские Синие установить..И уже год работают и заряд держат..
Срег Дата: Пятница, 23.09.2022, 14:38 | Сообщение # 179

Пользователи

Срег

Рядовой

  • Сообщений:5
  • Репутация:0±

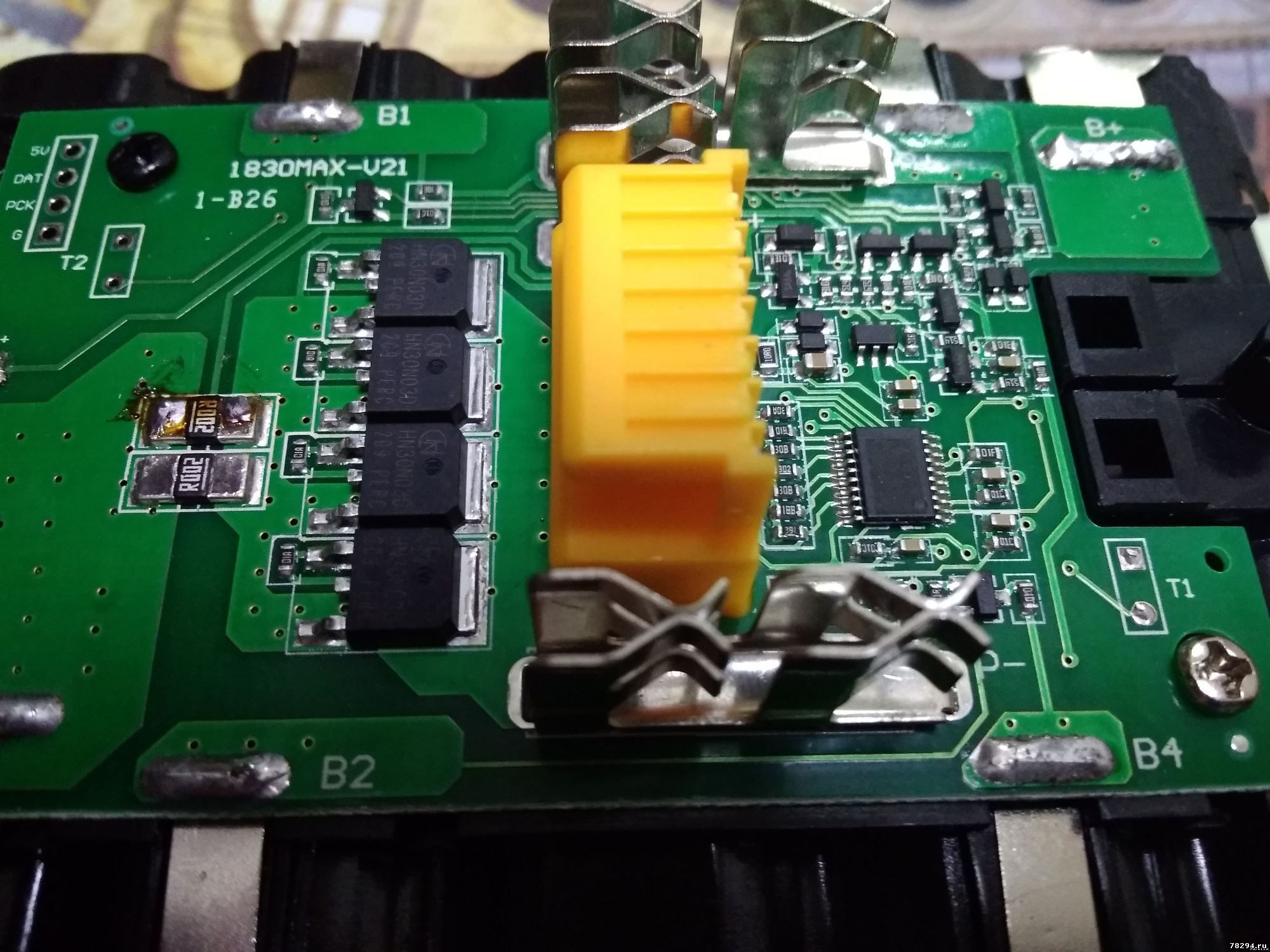

Я тут присматриваю БМС плату, и вот эта маленькая красная плата может подойти как дополнение для аккумулятора? Что бы не переплачивать за готовую плату как на картинке? По внешнему виду очень похожи схемы самой БМС...
Вот эта плата http://www.78294.ru/forum/23-1169-1
http://www.78294.ru/_fr/11/9265332.jpg
http://www.78294.ru/_fr/3/3618028.jpg


Сообщение отредактировал Срег - Пятница, 23.09.2022, 14:52
