Аккумулятор Makita BL1830 - reset сброс и полное описание
Anat78 Дата: Среда, 02.08.2023, 21:58 | Сообщение # 271

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Проверьте для начала зарядить батарею на другом зарядном

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
valentin472014 Дата: Воскресенье, 06.08.2023, 16:08 | Сообщение # 272

Пользователи

valentin472014

Рядовой

  • Сообщений:2
  • Репутация:0±

Спасибо за совет. На другом ЗУ (оригинальном макитовском) заряд пошёл.

Сообщение отредактировал valentin472014 - Воскресенье, 06.08.2023, 16:08
twol_fortyk Дата: Пятница, 18.08.2023, 22:45 | Сообщение # 273

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Цитата Anat78 ()
Минус заключается в защите АКБ, шунты стоят и уводят АКБ в защиту на 29-31 ампере (600ватт). С родными шунтами пользоваться на ушм не возможно, для устранения требуется заменить один шунт на r0002, тем самым повысить отсечку до 60 ампер. самый оптимальный вариант это 0005+0003, при этомток отсечки около 45 ампер (900ватт)

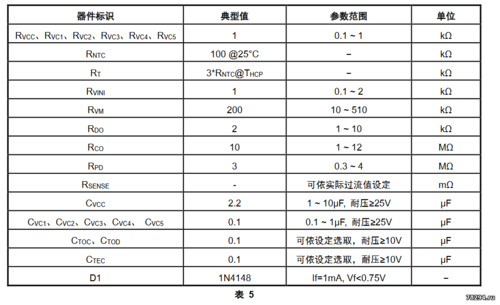

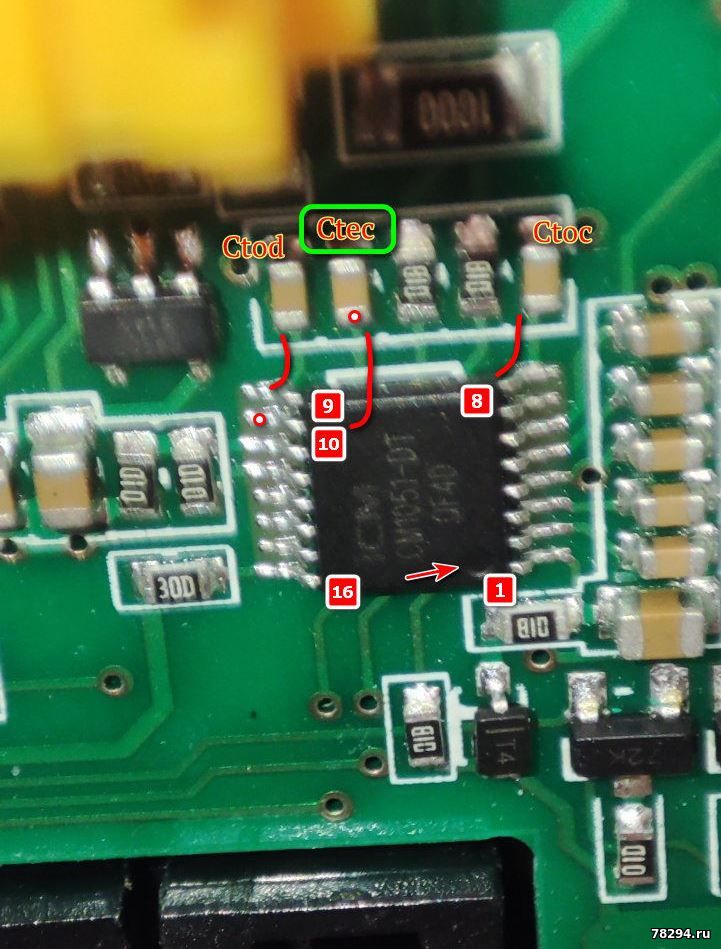

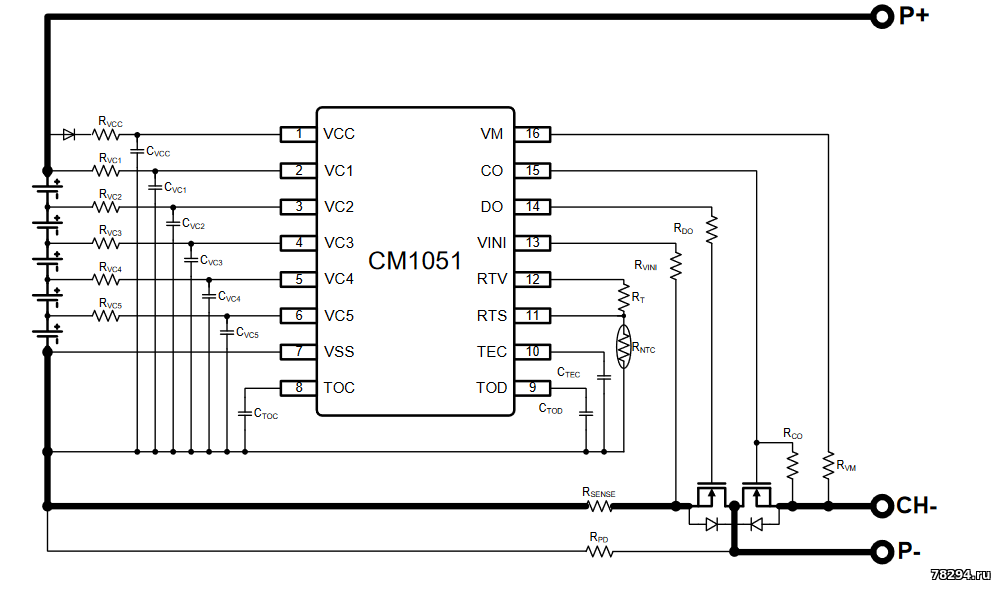

Там стоит чип ICM CM1051-DT
CM1051-DS/DT
4.250 V 4.150 V 2.700 V 3.000 V 0.100 V 0.200 V 0.500 V -0.050 V



Первый порог 100 мВ, второй 200 мВ.

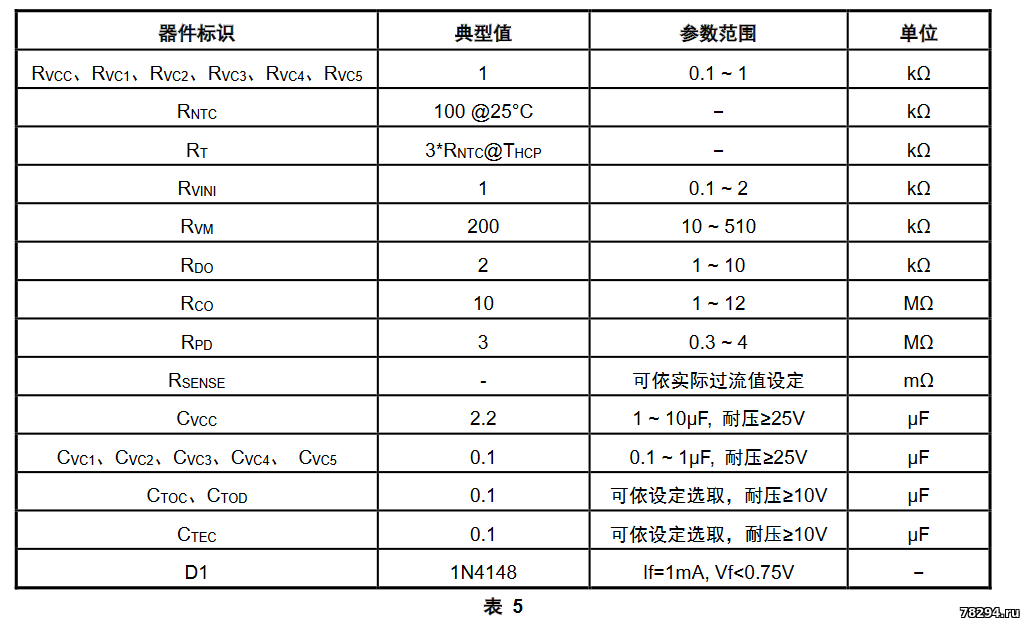

Еще имеются конденсаторы, которые задают время задержки.

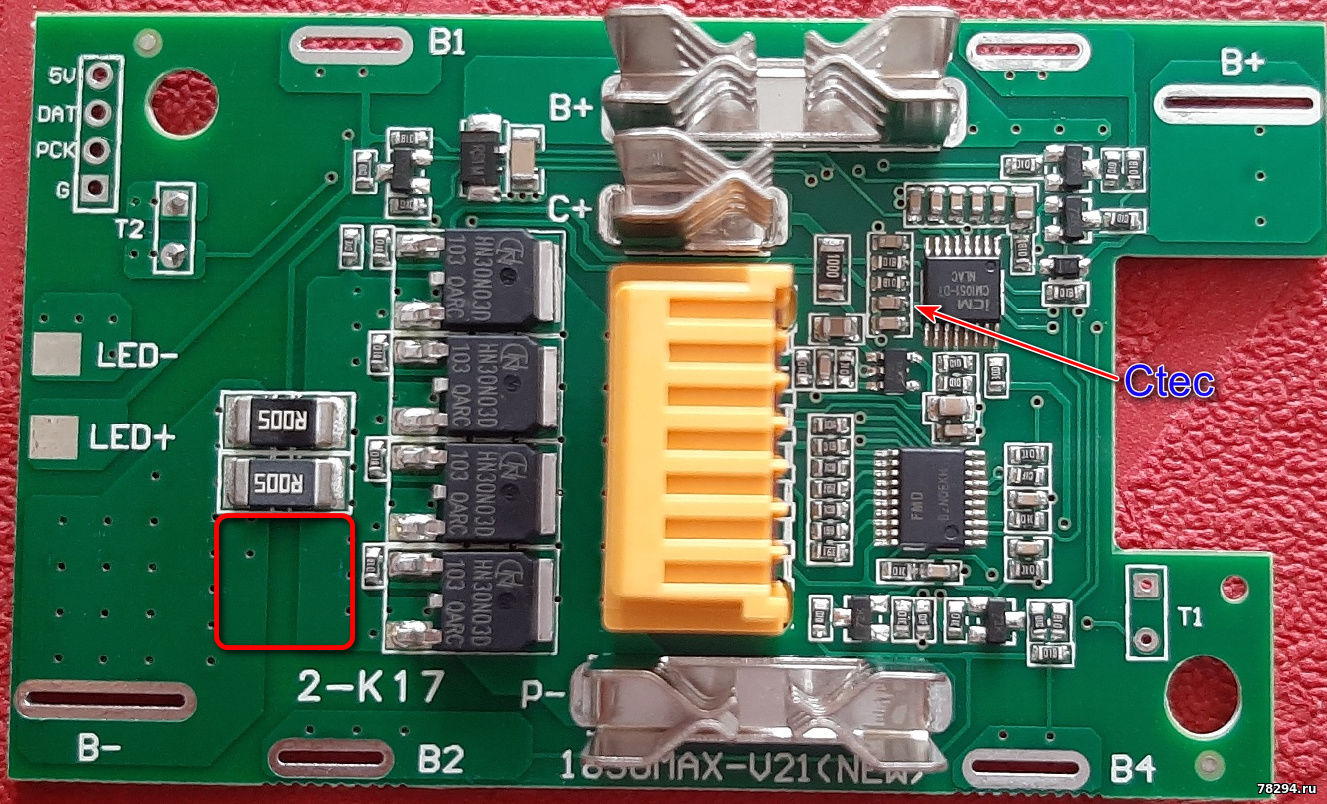

Тут на фото обозначил.

Вы думаете, что только шунты менять надо?
Там время задержки подобрано как надо?

Потому что такое же самое как и у вас - УШМ отключается часто.
Anat78 Дата: Суббота, 19.08.2023, 08:31 | Сообщение # 274

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Самое простое это конечно же замена шунтов, но да можно поставить большей емкости конденсатор задержки включения защиты:





78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Суббота, 19.08.2023, 23:19 | Сообщение # 275

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Так я подумал только, а вот сейчас подсчитал.
Максимальная мощность поверх одного резистора будет:
Vini^2 / R

Нам известно, что Vini = 0,1 В. Если R будет в мОм, то формула получается:
10 / R

И если у нас резисторы 5 мОм, то у них уже будут выделятся 2 Вт. Хотя далеко не непрерывно, но все же.
Там резисторы, кажется, 2512. У них максимальная мощность то ли 1 Вт, то ли 2 Вт.
Как бы ни было, кажется, мы сюда на находимся на пределе. Хотя возможно коротковременные перегрузки которые создает УШМ не такие и уж длительные.

А вот там имеется место под еще 2 резисторов.
Ну либо еще замена Ctec.
Надеюсь, что-то попробую.
Потом напишу что у меня получается.

Anat78 Дата: Воскресенье, 20.08.2023, 10:12 | Сообщение # 276

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Идеально просто сверлить 2 отверстия и ставить металлический шунт просто smile
я беру такие: https://alli.pub/6rkiuq

Легкая подгонка сопротивления напильником


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 23.08.2023, 08:20 | Сообщение # 277

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

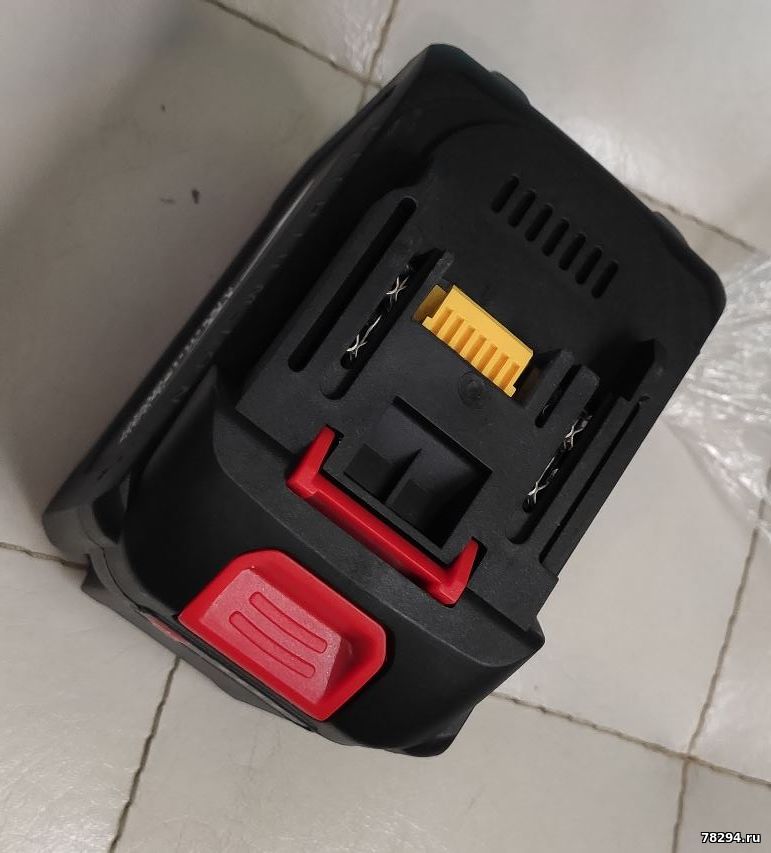

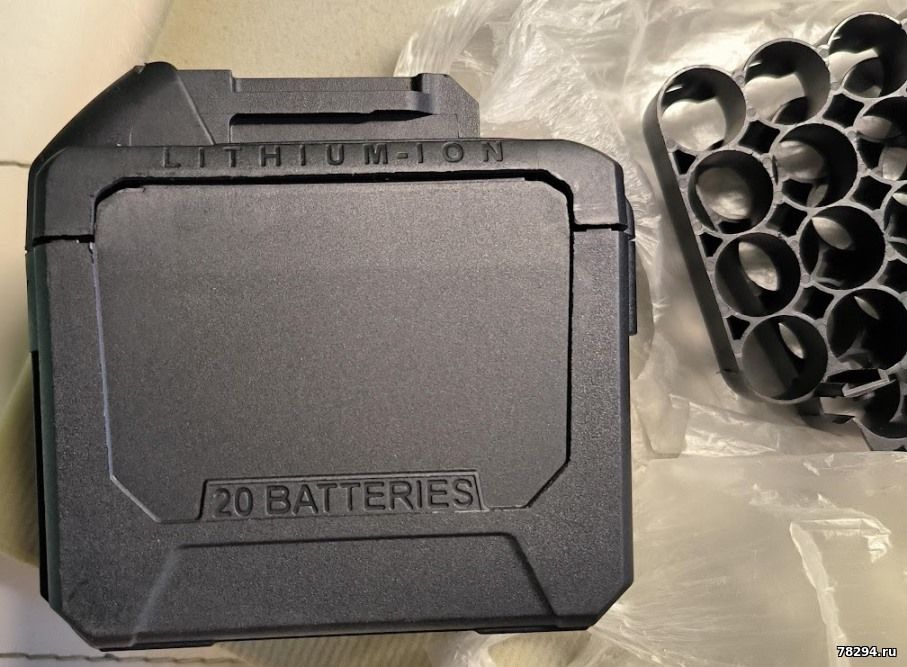

Такие высокие корпуса от китайцев на 4 ряда, позволяют собирать батареи емкостью до 12,5ач
брал тут - https://alli.pub/6rnu9i

https://alli.pub/6rnuah









78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
oleg1900 Дата: Среда, 23.08.2023, 16:36 | Сообщение # 278

Пользователи

oleg1900

Рядовой

  • Сообщений:3
  • Репутация:0±

Добрый  день Anat78

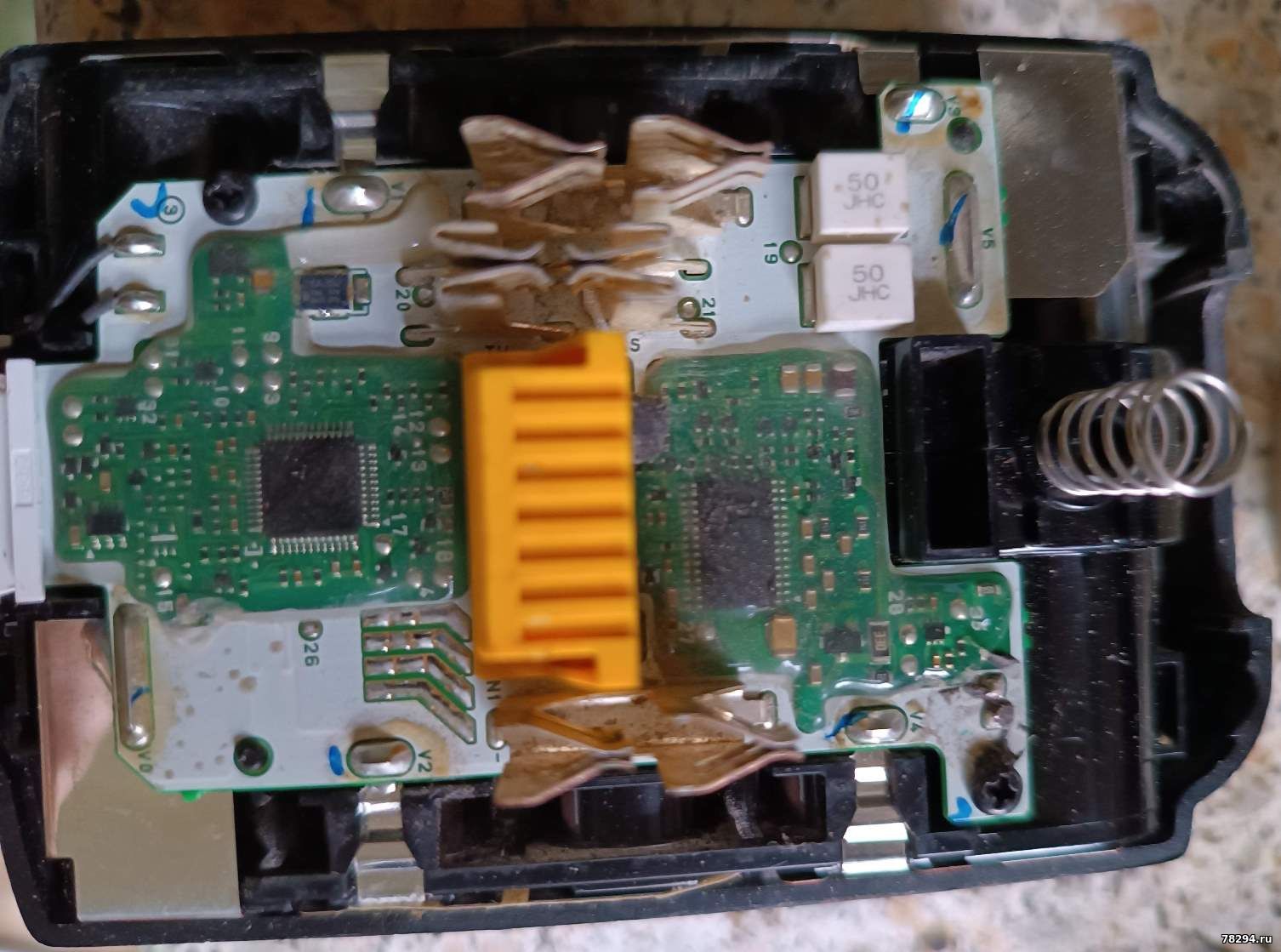

Подскажите есть аккумулятор макита 1840 оригинал, его замкнули КЗ

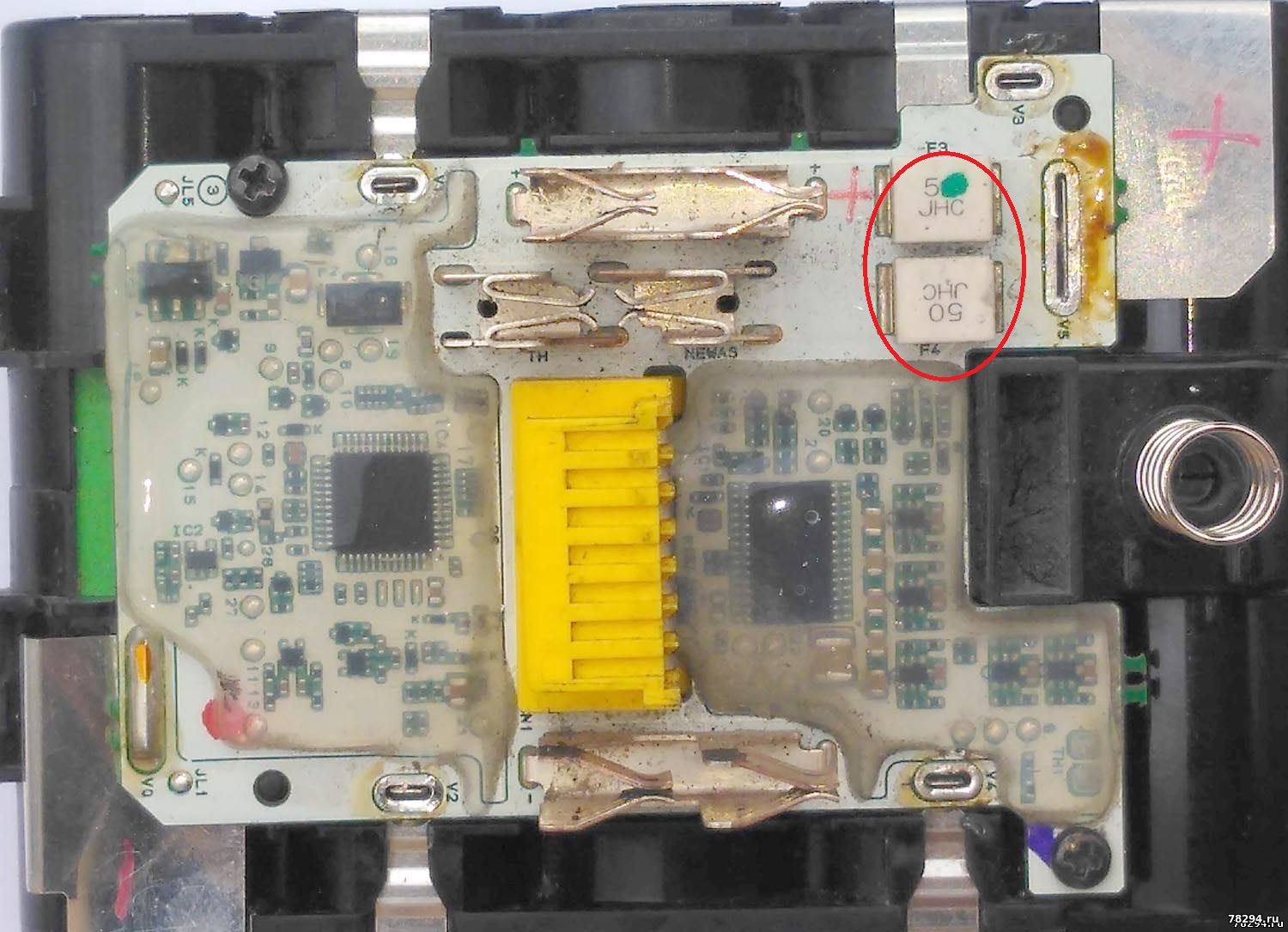

На фото я так понял предохранители (F3 и F4)? Они на сколько ампер? 50А?
Чем можно их заменить?
Anat78 Дата: Среда, 23.08.2023, 17:51 | Сообщение # 279

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

да предохранители на 50а это, можно купить тут - https://alli.pub/6rnu6s



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Пятница, 25.08.2023, 02:52 | Сообщение # 280

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Цитата Anat78 ()
Идеально просто сверлить 2 отверстия и ставить металлический шунт просто я беру такие: https://alli.pub/6rkiuq

Легкая подгонка сопротивления напильником
Большое спасибо!
Не догадался, а вот это очень и очень интересное решение.
Не дорогие, пайка будет намного легче и быстрее.
Надеюсь попробую.

У меня такое же встречается, хоть и это не Макита



О чем вот я? Оригинальные на али только 50 А.

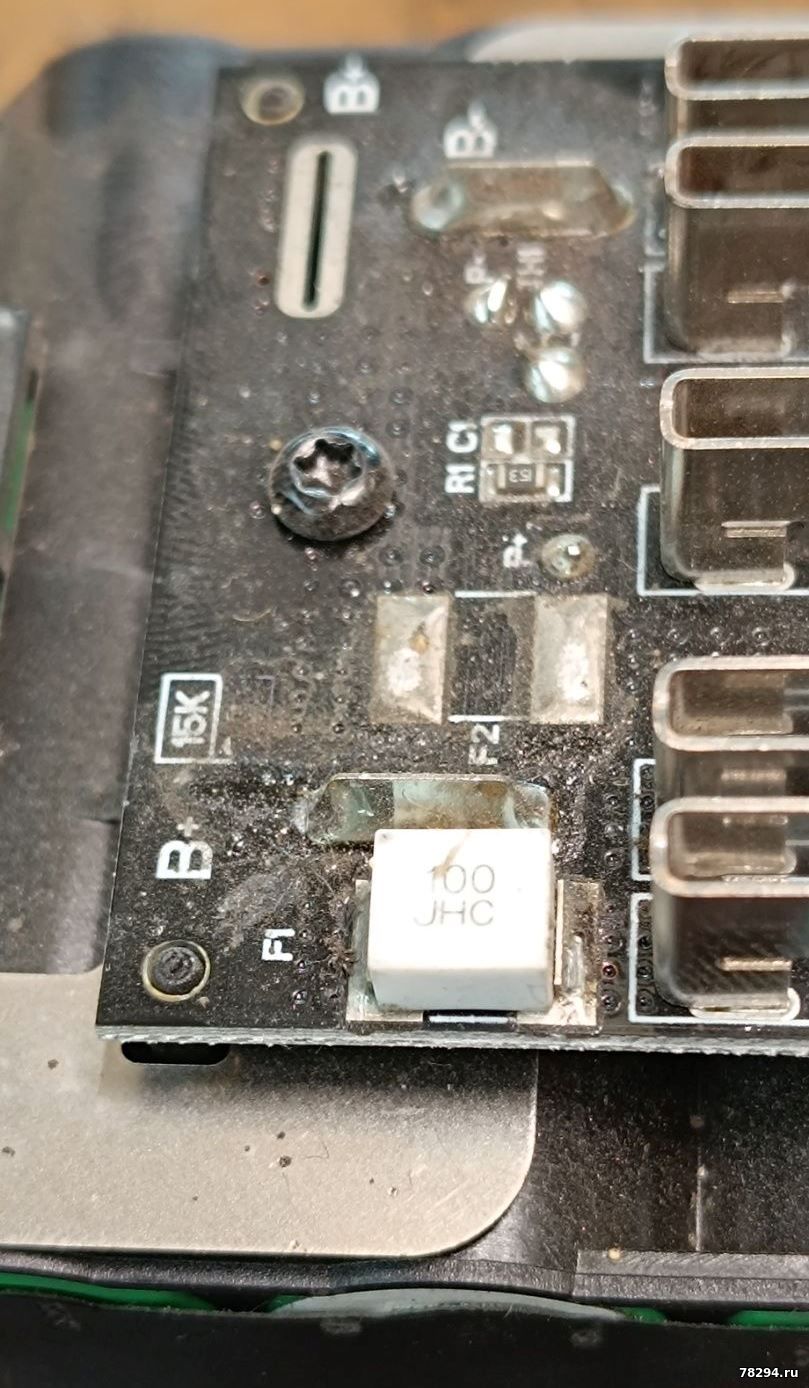

И вот сюда, на примере, всего один на 100 А, но все же имеется место под двух на 50 А.
А вот иногда такое место отсутствует и бывают иногда разные значения, не 50 и не 100.

Поэтому я долго искал, и оказывается у китайцев из REOMAX имеются самые разные.
8810T
https://alli.pub/6rp5st
8810F
https://alli.pub/6rp5t0
8810T 50 шт.
https://alli.pub/6rp5t7

Проблема однако, что имеются быстрые F (fast) и медленные T (time lag).
И вот не знаю отличаются ли они внешне.
Думаю, понятно - представите себе, что отправили не то.

А вот, думаю, нужны медленные, T (time lag).
Потому что быстрые, думаю, стартовые токи моторов не выдержат.
Anat78 Дата: Пятница, 25.08.2023, 06:23 | Сообщение # 281

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Да нужны именно медленные

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
twol_fortyk Дата: Суббота, 26.08.2023, 16:04 | Сообщение # 282

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Вот нашел еще.
Reomax STS2400
10 шт. - https://alli.pub/6rq9eh

20 шт. - https://alli.pub/6rq9fg

50 шт. - https://alli.pub/6rq9fu

Если это на самом деле не опечатка, вот это дешево и сердито.
Но возможно для 25, 30 и 40 А количество будет меньше.

Однако они только до 40 А.
Но размер то в два раза меньше.

Японские Matsuo JHC 7,3 х 5,8 мм
https://www.ncc-matsuo.co.jp/wp-content/uploads/2018/04/JHC-0111E.pdf

Китайские Reomax STS 6,1 х 2,5 мм
https://datasheet.lcsc.com/lcsc/2106062008_Reomax-STS2400_C2762486.pdf

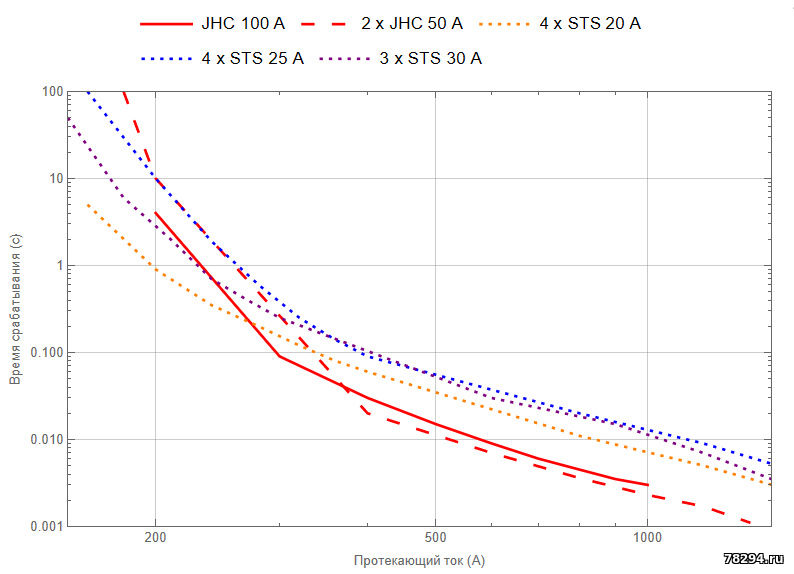

Вот быстро слепил вот такой график из двух PDF, что выше:



А вот проблема - у китайских Reomax STS график под 40 А отсутствует.
Хотя приблизительная оценка - 40 А ~ 2 х 20 А кажется вполне возможна.

Кажется, на место 2 х 50 А JHC можно 4 х 25 А STS.
3 х 30 А - будет асимметрия, а вот 4 х 30 А скорее всего будет слишком много.
Также, скорее всего, 4 х 20 А, либо 2 х 40 А будет мало.

Понятно однако, что кривые JHC и STS далеко не одинаковые. Тут не настолько производитель отличается, насколько это уже разные конструкции.
Также упоминается, что допустимый разброс холодного сопротивления параллельно подключаемых предохранителей должен быть не более 5%.
duits2015 Дата: Четверг, 14.09.2023, 11:59 | Сообщение # 283

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

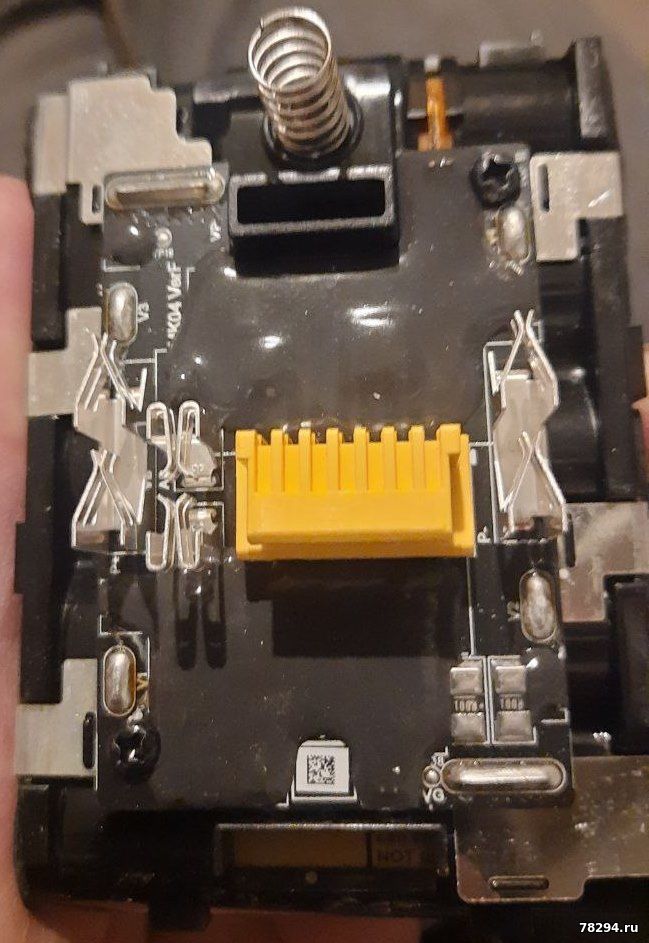

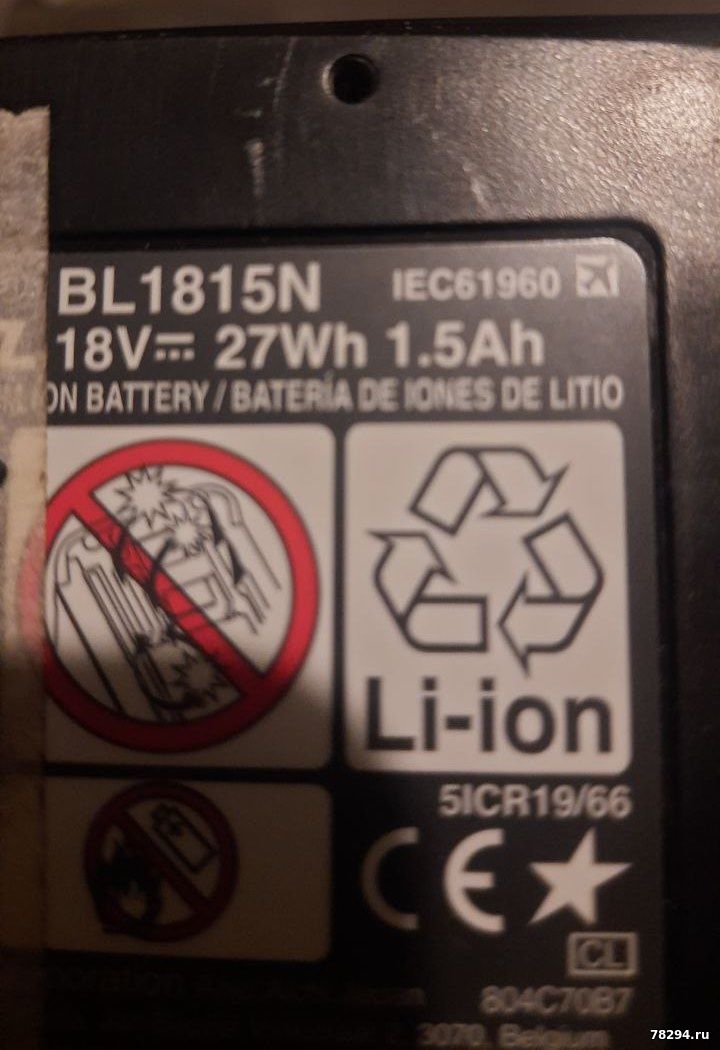

Аккумулятор BL1815N (18В, 1.5 Ач, Li-Ion) Makita

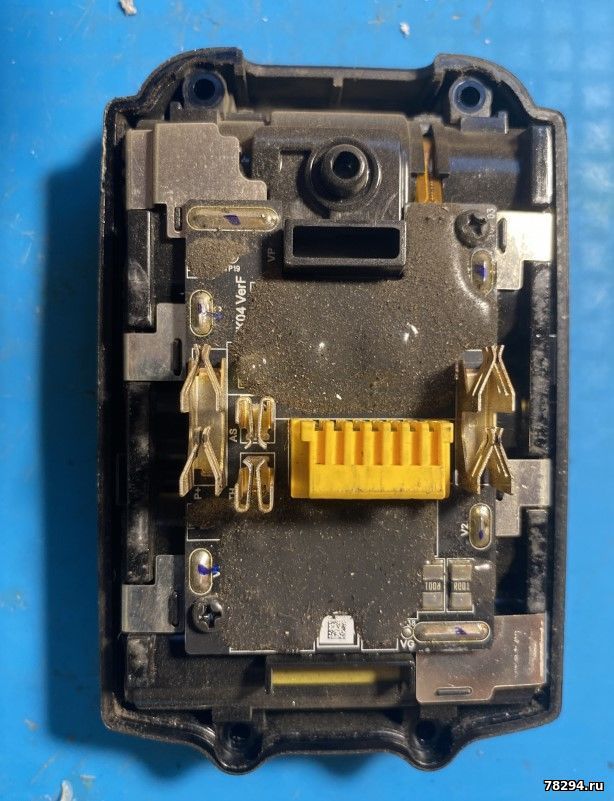

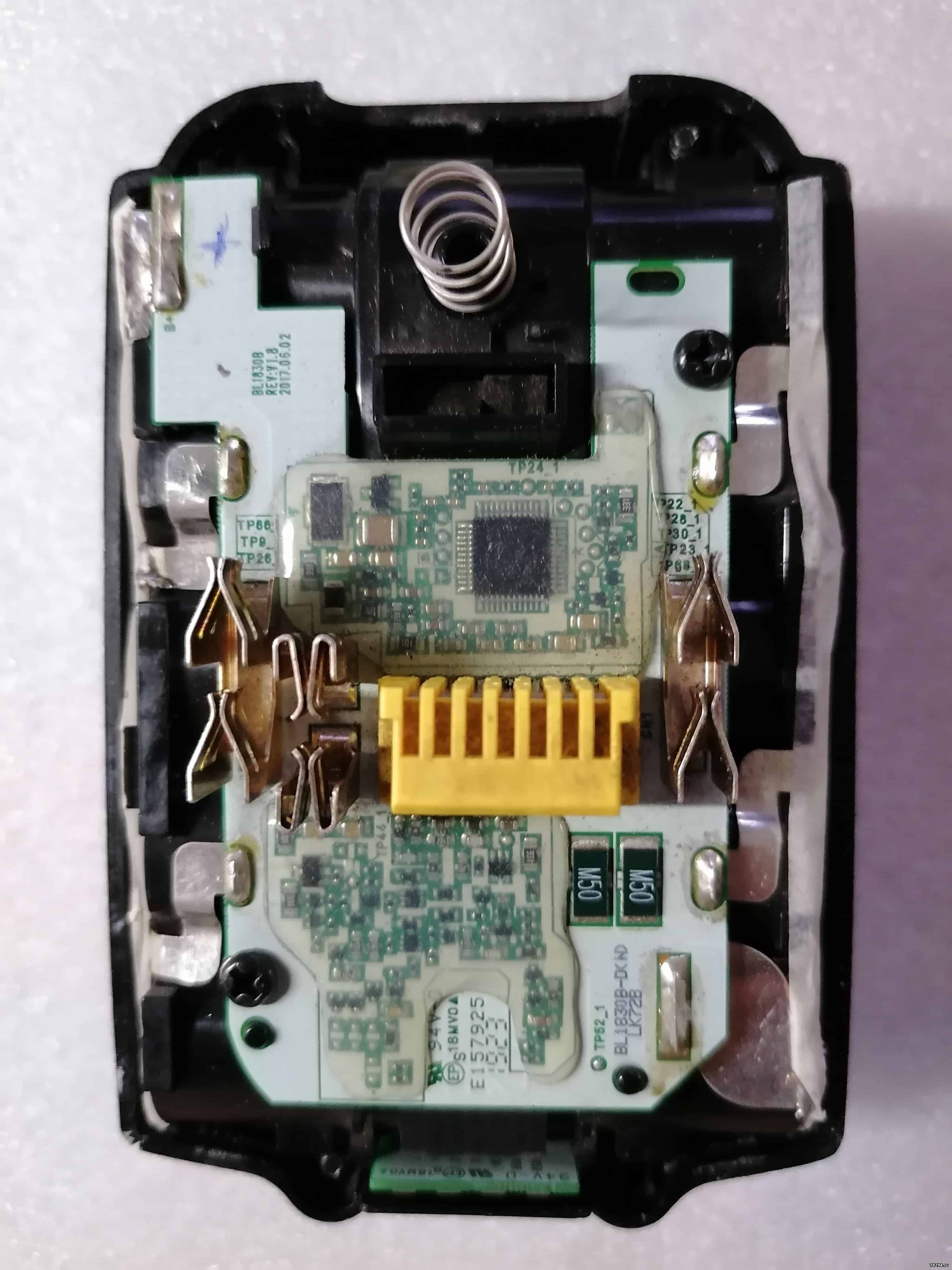

Плата заблокировалась, родная зарядка выдает ошибку. Можно ли в домашних условиях разблокировать данный акб?

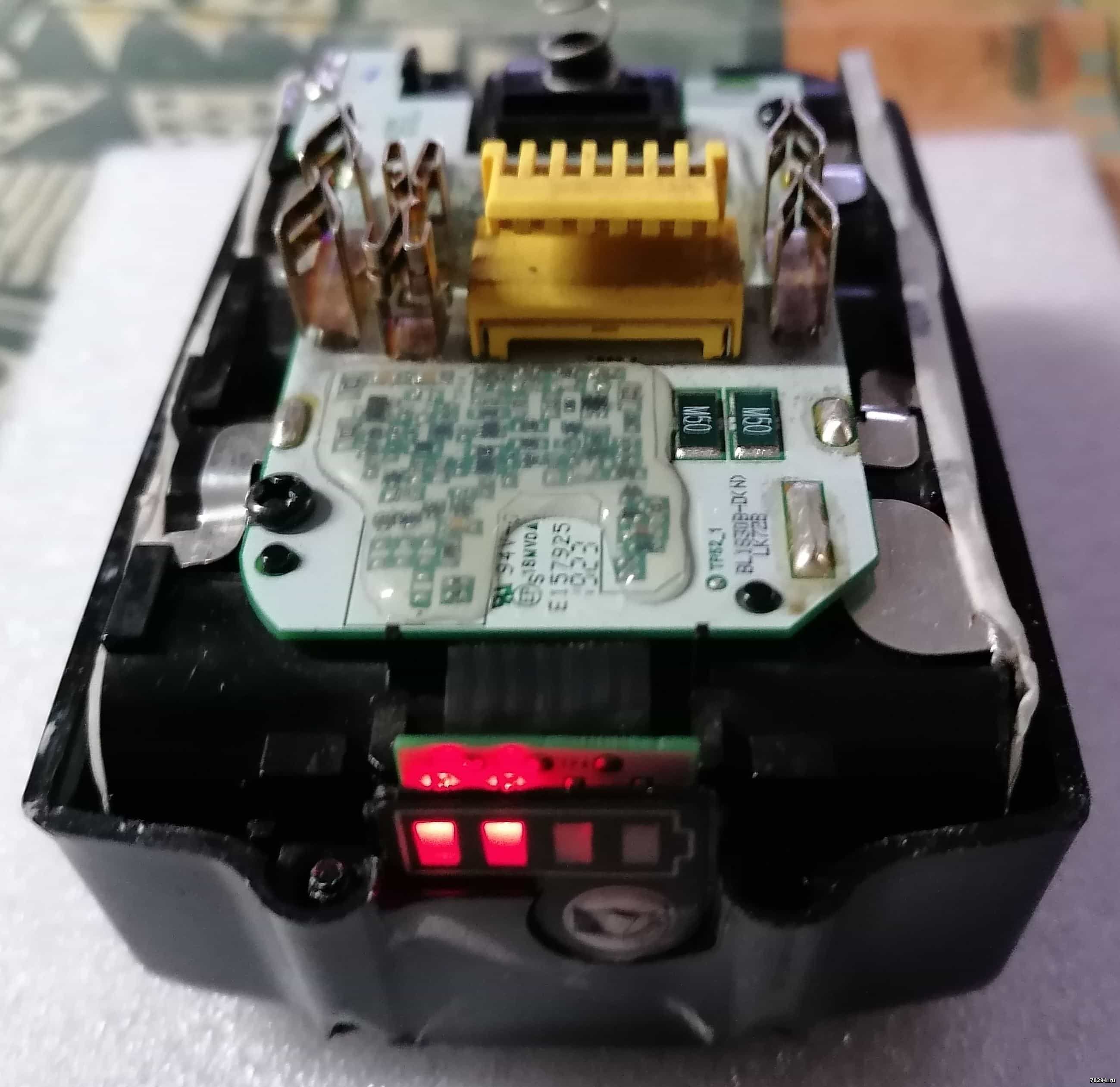

еще фото:



twol_fortyk Дата: Пятница, 15.09.2023, 02:08 | Сообщение # 284

Пользователи

twol_fortyk

Рядовой

  • Сообщений:42
  • Репутация:0±
twol_fortyk

Цитата duits2015 ()
Плата заблокировалась, родная зарядка выдает ошибку. Можно ли в домашних условиях разблокировать данный акб?

Разблокировать не возможно, пока никак и ни у кого.
Приходится менять плату.
achevalier Дата: Вторник, 19.09.2023, 02:03 | Сообщение # 285

Пользователи

achevalier

Рядовой

  • Сообщений:1
  • Репутация:0±

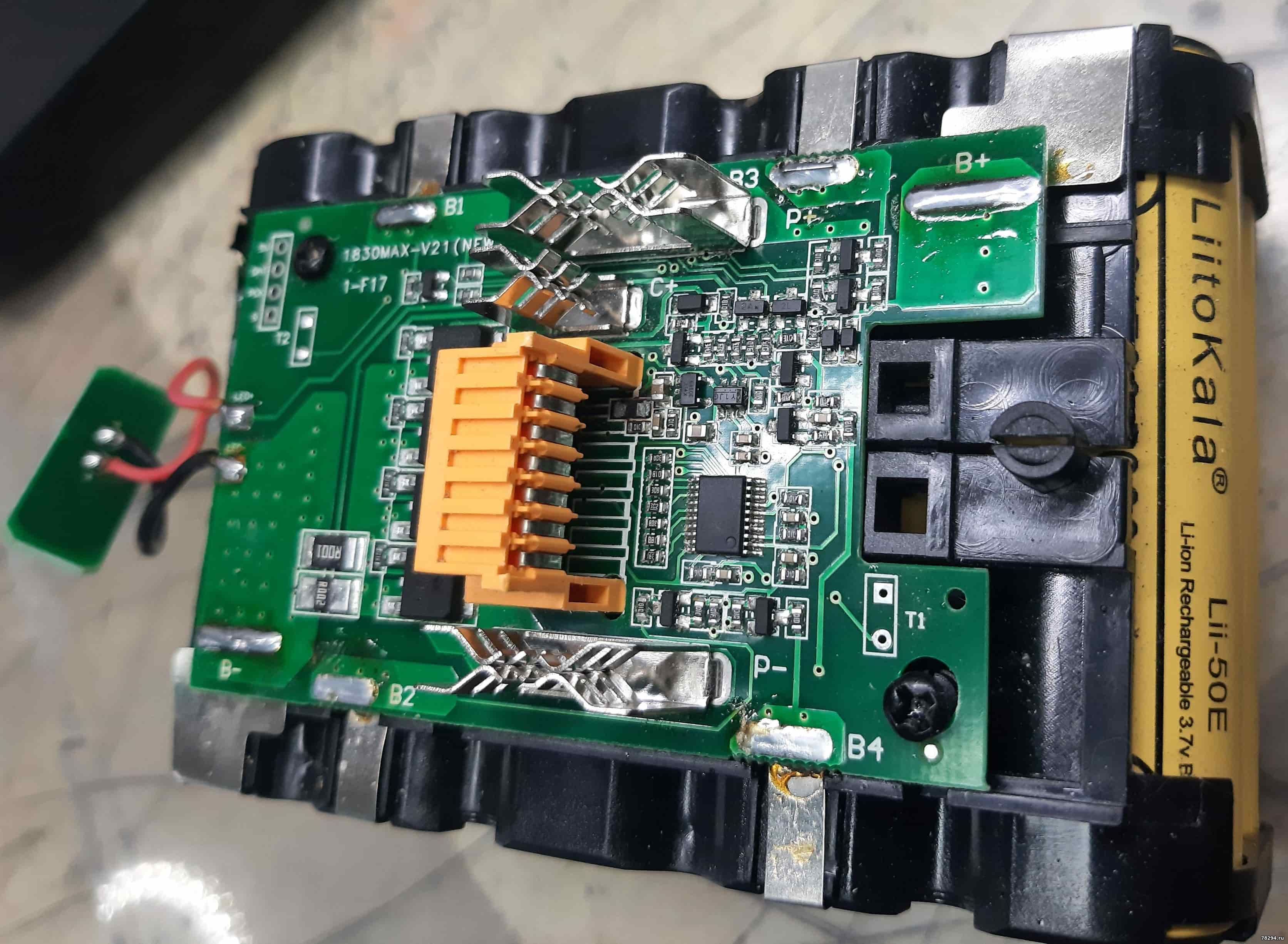

всем доброе время суток. У нас маленький автосервис, для инструмента Макита- работает 18 оригинальных акку -BL1830B и две зарядки оригинал- DC18RC. Один аккум сдох. В свободное время разобрал, поменял элементы 18650, на новые от "КАЛА", (у старых элементов из 10-и два сдохли). Все для этого есть (тестер на емкость, на внутреннее сопротивление, точечная сварка и прочие паяльники). Мой "финт ушами"- не удался. Аккум работает в болгарке "почти макита",но зарядка и другие ориг. макита инструменты его не видят. Просидел сутки в инете- пытаясь решить вопрос, как жить дальше.
1. Выкидывать ориг. Макита аккумы по мере подыхания и покупать новые- дорого...
2. Покупать китайские аккумы- упрусь в проблему с зарядкой и надежностью этих изделий...
3. Выкинуть все, что связанно с Макитой- легче застрелиться...

Может кто посоветует, как побороть ситуевину?


Сообщение отредактировал achevalier - Вторник, 19.09.2023, 02:06
duits2015 Дата: Вторник, 19.09.2023, 12:26 | Сообщение # 286

Пользователи

duits2015

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата achevalier ()
Может кто посоветует, как побороть ситуевину?

Попробуйте поставить данные схемы

https://alli.pub/6s8aql

Плата BMS контроллера для аккумуляторов Makita 18V BL1830 BL1840 BL1850.

С этой платой можно менять сами банки, а не покупать дорогостоящие оригинальные аккумуляторы. Все будет работать и заряжаться как обычно


Сообщение отредактировал duits2015 - Вторник, 19.09.2023, 12:28
jungleys Дата: Пятница, 10.11.2023, 11:05 | Сообщение # 287

Пользователи

jungleys

Рядовой

  • Сообщений:9
  • Репутация:0±

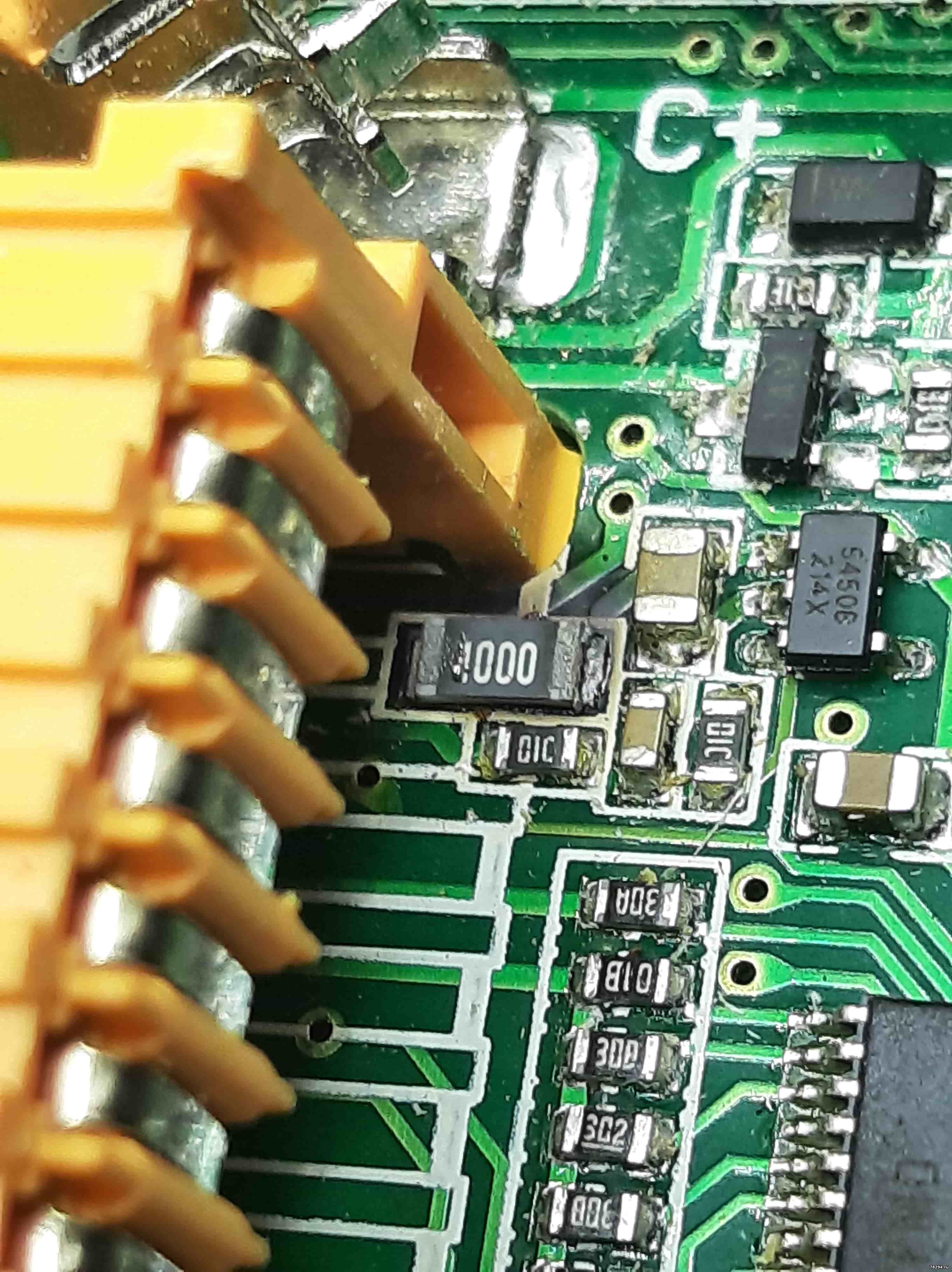

Подскажите плиз кто сталкивался какой шут ставить



Anat78 Дата: Пятница, 10.11.2023, 14:24 | Сообщение # 288

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Резистор это на 100ом, но у вас он сгорел потому что стабилизатор пробит....

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Ден78 Дата: Пятница, 17.11.2023, 23:32 | Сообщение # 289

Пользователи

Ден78

Рядовой

  • Сообщений:1
  • Репутация:0±

Здравствуйте.

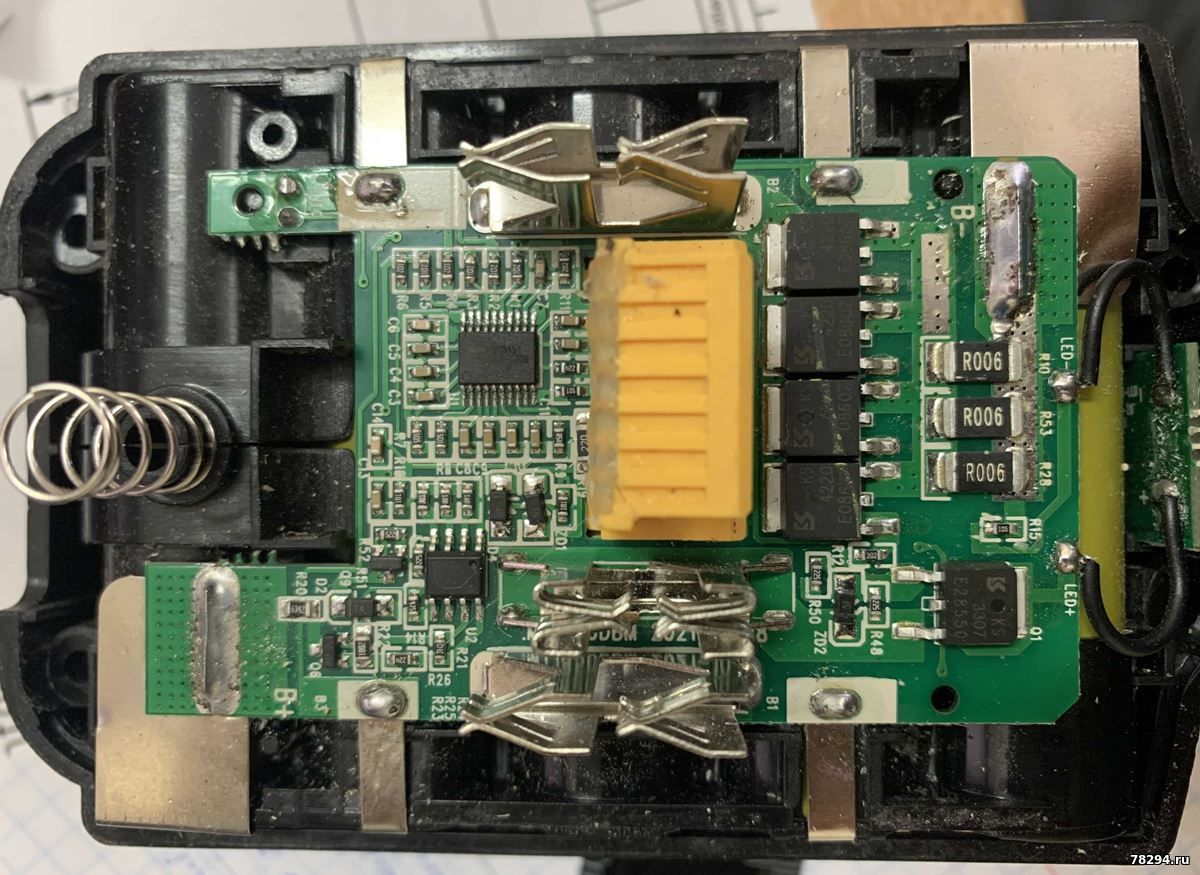

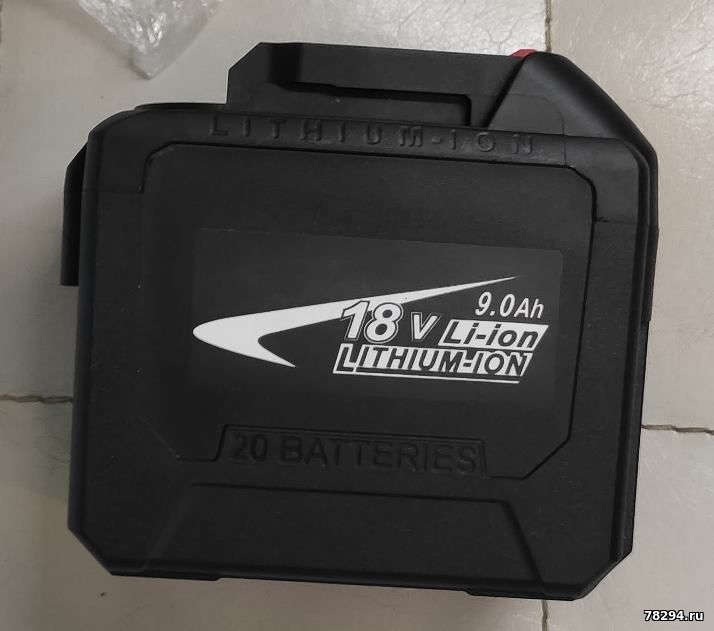

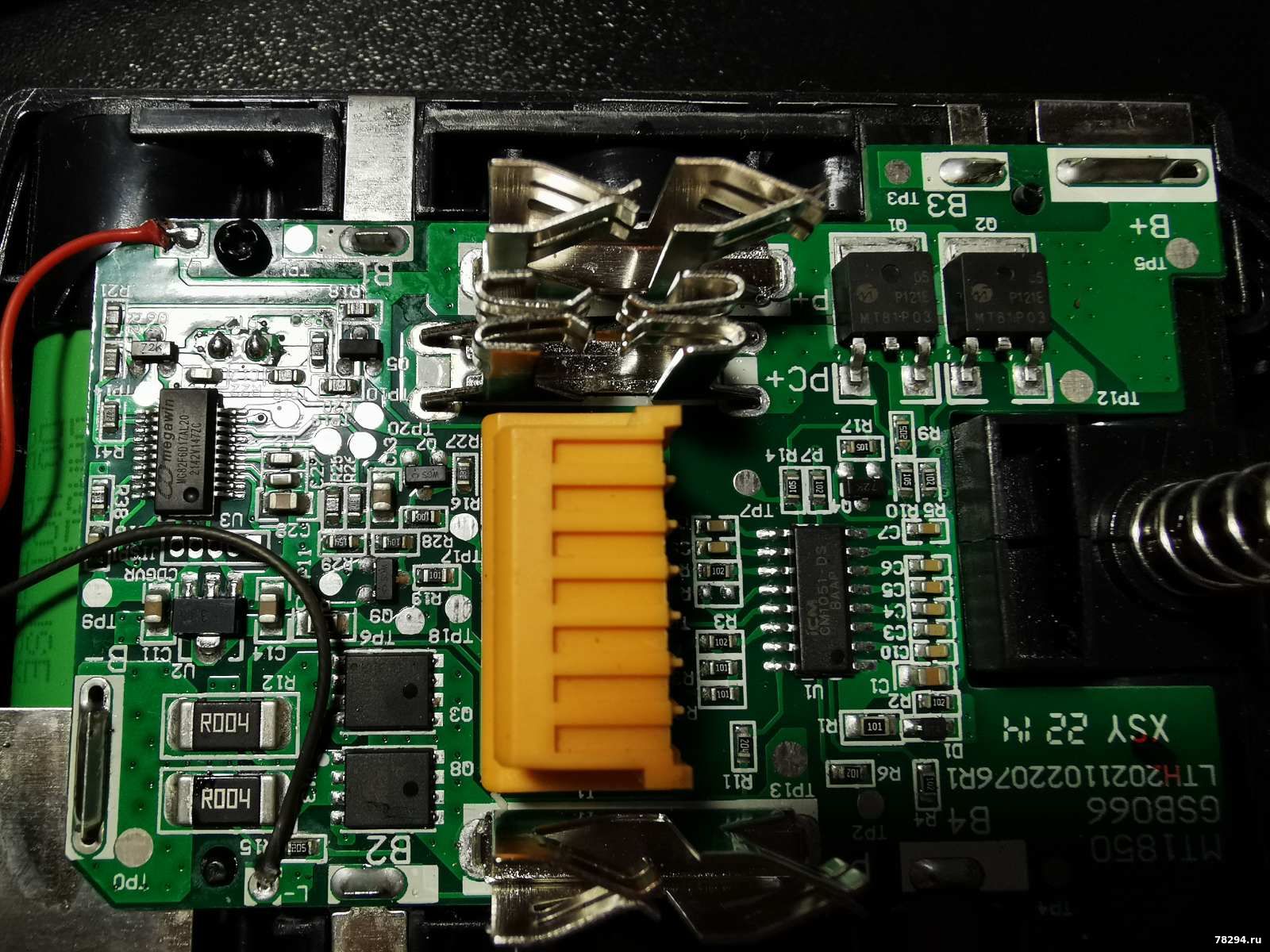

Имеется такой китайский акб. В нем один из транзисторов 4220 сам отпаялся и сполз вниз, в итоге он в кз, рядом с дырой.
Какие можно вместо них поставить? на родные даташит не нашел. И вообще что еще проверять? Их выпаял кз нет.
Фото из темы, не мое, но плата 1в1



Сообщение отредактировал Ден78 - Пятница, 17.11.2023, 23:34
Anat78 Дата: Пятница, 17.11.2023, 23:50 | Сообщение # 290

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

30N03A, Транзистор N-MOSFET 30В 90А - https://alli.pub/6ttwt9?erid=2SDnjejv6QG

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
stepanom Дата: Воскресенье, 10.12.2023, 14:58 | Сообщение # 291

Пользователи

stepanom

Рядовой

  • Сообщений:11
  • Репутация:0±

Здравствуйте.
Имеем 2 разных платы. У обеих одинаковая болезнь. Вставляешь акб в родое зарядное (у меня dc 18sd) , загорается красным и через секунд 10-15 загорается зелёным, даже не переходя в стадию горения красной и зелёной одновременно. Сразу зелёный индикатор. Таких плат у меня несколько, у товарищей частенько такая проблема объявляется...
Что менять нужно на плате? Есть какое то уже типичное решение? Или что как где делать?
Акб все заряжены ровно, сотые одинаковы, тысячные не более 3мв разбежка.





Сообщение отредактировал stepanom - Воскресенье, 10.12.2023, 15:01
Anat78 Дата: Понедельник, 11.12.2023, 08:48 | Сообщение # 292

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Обычный китайские платы, самые плохие, просто такие выкидываю и ставлю с поэлементным контролем новые

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
stepanom Дата: Понедельник, 11.12.2023, 19:55 | Сообщение # 293

Пользователи

stepanom

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата Anat78 ()
поэлементным контролем новые

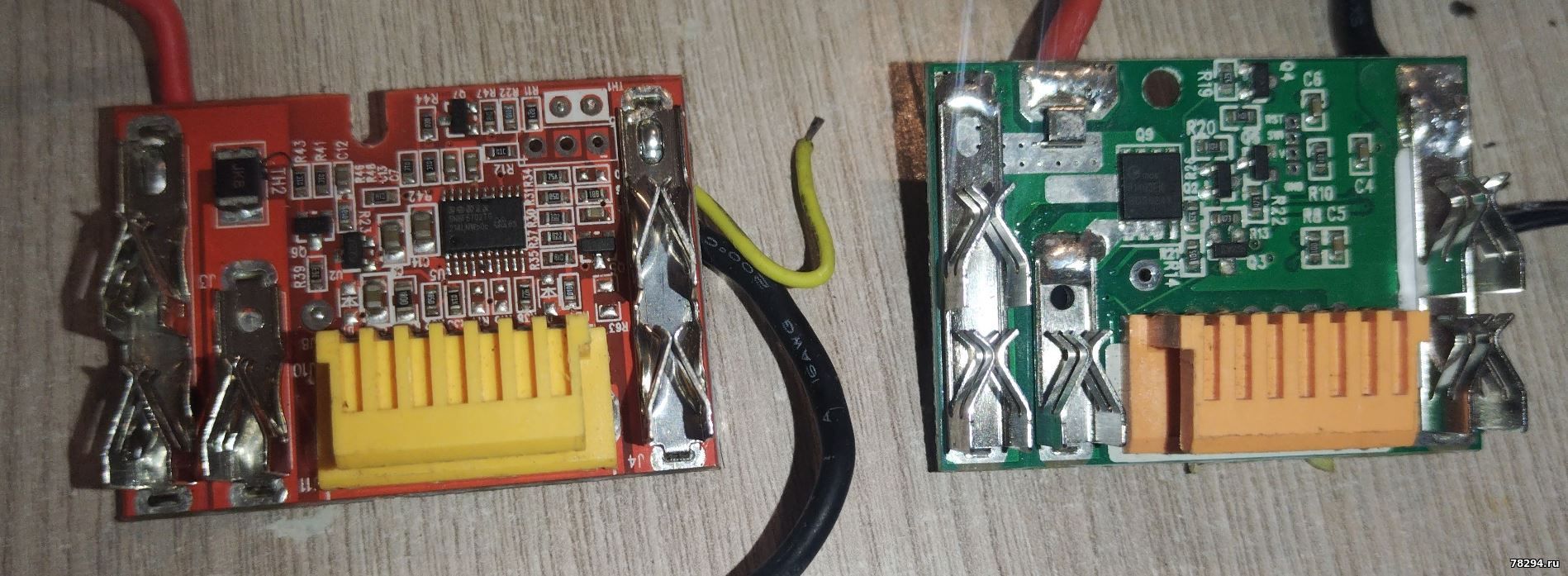

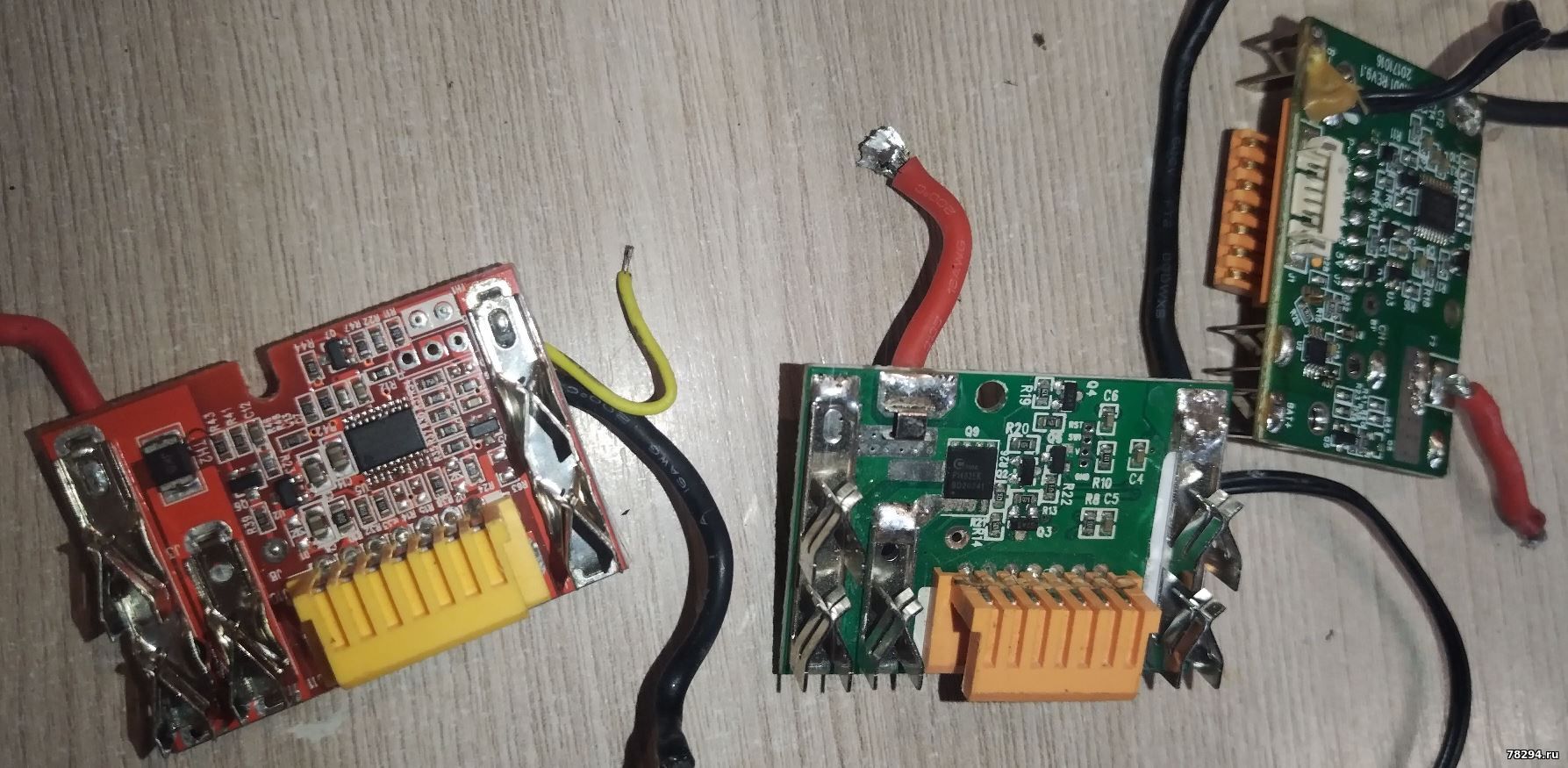

Красная-фуфло. Зелёные- в них 6пин разъём к каждому элементу. На фото просто не отражено.
Вот зелёные и хочу сделать.
Есть у меня много зелёных пожлементных на 4s. Пересмотрел-одну перепычку надо убрать, 2 резистора надо добавить, одик транзистор к72 нужно добавить. Всё сделал. Итог- ставлю акб с любым напряжением, загорается красная, затем горят обе и в итоге через секунд десять-зелёная.
Напруга точно не могла подняться, чтоб зарядка увидела что акб заряжен. Это глюк платы (элементы у меня толковые).
Вопрос:
Какие пины говоряд зарядному о зарядке всех ячеек?
Что в этих платах может вылететь или работать не верно? Транзистор, резистор, кондёр? Если точно что именно не подскажете-буду по этим пинам идти до микрухи и менять всё, что с ними как то связано. Но очень прошу совета по более точному определению неисправных жлементов. Ну нет у меня столько времени, всё подряд смотреть...

И да, с такими платами заряд оканчивается когда на ячейках 4.1 вольт, в остальных, рабочих, тоже хотелось бы знать что менять чтоб напругу до 4.19-4.23 вольта поднять

Цитата valentin472014 ()
При установке в зарядное устройство DC18RC загорается средняя лампочка (как понимаю это полная зарядка) и играет музыка. На выходе по замерам 16В. При замерах на батареях аккумулятора показывает 3.2В на всех.

Такая же ситуация. Плата китайская у меня, но с разъёмом 6 пин, на каждый элемент. Ищу решение.
Тут пока что только несколько дельных сообщений видел, и то, без доведения до результата...
Anat78 Дата: Вторник, 12.12.2023, 11:21 | Сообщение # 294

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Цитата stepanom ()
Какие пины говоряд зарядному о зарядке всех ячеек?
а там их сразу несколько в желтом разьеме
плата у вас все еще думает что акб на 14,4в и полностью заряжена потому что прошита под 14,4
Поэтому и напряжение поэлементное забито 4,1


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
stepanom Дата: Вторник, 12.12.2023, 13:53 | Сообщение # 295

Пользователи

stepanom

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата Anat78 ()
плата у вас все еще думает что акб на 14,4в и полностью заряжена потому что прошита под 14,4
я впаял новые, не достающие SMD элементы. пока она были впаяны не все- зарядное показывало ошибку акб. как всё впаял и перепроверил- заработало. и это раз.

второе. у меня КУЧА родных плат этих же,зелёных, на 5 элементов, которые тоже сразу показывают что акб заряжен. даже если на акб 3,5 вольта. продал я пару таких акб. человек, мол, ставлю на зарядку, показывает- заряжен. а инструмент и индикатор говорит- разряжен.
сперва я подумал что 9-ти амперное зарядное поднимает напряжение на акб и плата видит будто всё заряжено.  поставил в своё SD зарядное. та же херь.
заменил плату и акб начал заряжаться. и у меня на SD и у клиента на RC.

теперь ищу причину отображения полностью заряженного акб даже когда он разряжен.
Anat78 Дата: Четверг, 14.12.2023, 09:56 | Сообщение # 296

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Цитата stepanom ()
как всё впаял и перепроверил- заработало

замечательно
Цитата stepanom ()
заменил плату и акб начал заряжаться. и у меня на SD и у клиента на RC.

замечательно

дохлые выкинуть просто


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
stepanom Дата: Пятница, 15.12.2023, 13:28 | Сообщение # 297

Пользователи

stepanom

Рядовой

  • Сообщений:11
  • Репутация:0±

Цитата Anat78 ()
дохлые выкинуть просто


Оригинальный подход... Как отремонтировать плату?
Выкинуть и купить новую.... Когда готовый акб стоит 30 баксов, отдавать 5$ за плату-не логично... Тогда уже проще собирать для китайских зарядных.... Там пофигу жёлтый разъём....
golbanvova Дата: Воскресенье, 24.12.2023, 12:40 | Сообщение # 298

Пользователи

golbanvova

Рядовой

  • Сообщений:1
  • Репутация:0±

Добрый день!
Есть у меня оригинальные акумуляторы Makita 18V и ориг зарядник.
Есть необходимость заряжать их где нету 220V,как понял заряжаются они легко если подать 20V на плюс и минус.Купил зарядку Imax B6 neo,заряжать могу но хочется и отбалансировать.
Думал что за балансировкк отвечает жольй разьём но из видео скзали что НЕТ и нужно припоятся к банкам и балансировать.
Так ЗАЧЕМ НУЖЕН ЖОЛТЫЙ РАЗЬЁМ если заряжать можнл и без него?


Сообщение отредактировал golbanvova - Воскресенье, 24.12.2023, 12:49
Anat78 Дата: Воскресенье, 24.12.2023, 14:20 | Сообщение # 299

Администраторы

Anat78

Майор

  • Сообщений:6173
  • Репутация:49±
Anat78

Цитата golbanvova ()
заряжаются они легко если подать 20V на плюс и минус
нельзя
Цитата golbanvova ()
но хочется и отбалансировать.
для балансировки выведите выводы от элементов наружу
Цитата golbanvova ()
Так ЗАЧЕМ НУЖЕН ЖОЛТЫЙ РАЗЬЁМ
нужен для передачи данных в зарядное при зарядке
Можете все прочитать в этой теме


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ifa66 Дата: Четверг, 28.12.2023, 19:20 | Сообщение # 300

Пользователи

ifa66

Рядовой

  • Сообщений:2
  • Репутация:0±

День добрый!

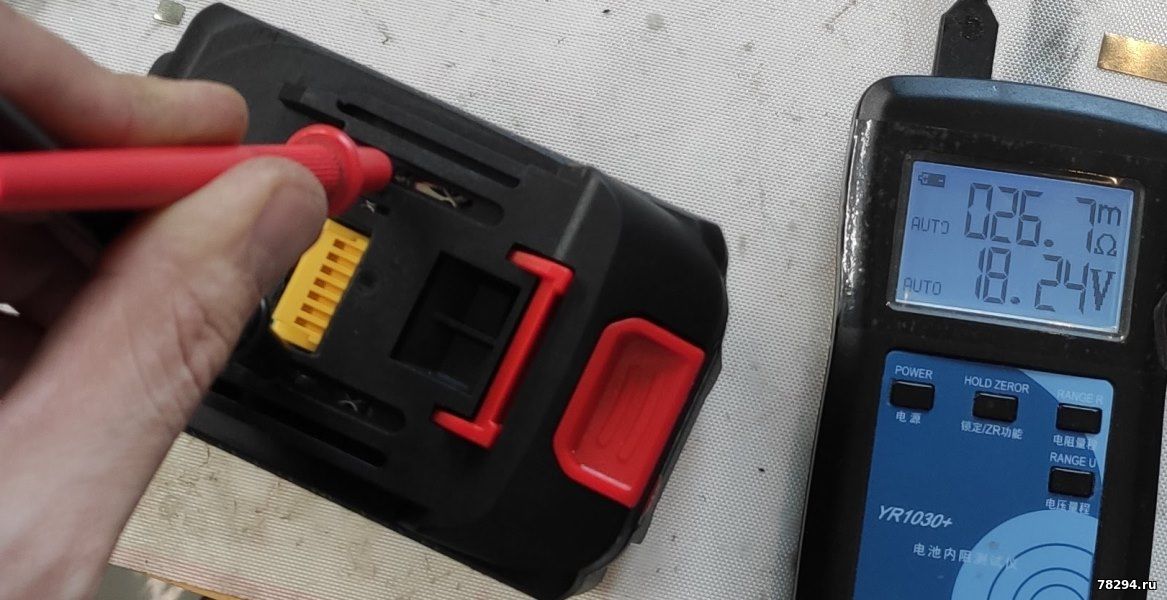

Имеются три китайских-аккумулятора и одно китайское ЗУ. Тема такова, что все они от разных производителей, то есть, один аккумулятор заказывался у одного продавца, зарядное у другого и остальные 2 аккумулятора у третьего. Все три аккумулятора замечательно работают в любом макитоподобном инструменте но от зарядного устройства заряжается только один, при установке любых других из оставшихся аккумуляторов выходит сообщение об ошибке. Так как зарядка с АКБ общается через желтый разьём, то промерил напряжения на ихних выводах. Дак во,т на том АКБ который заряжается от зарядника напряжение около 19 вольт на остальных 2 АКБ которые вызывают ошибку зарядного устройства напряжение около 17 вольт. Вот и думаю, что может и есть ключ для запуска процесса заряда зарядным устройством некоторое опорное напряжение определенной величины. И если так, то может, кто знает как его увеличить, чтобы можно было заражать АКБ от уже купленного зарядного устройства. Продаван у которого покупал АКБ говорит что для его аккумуляторов нужна только его зарядка(хотя по внешнему виду ни чем от тысяч других таких же зарядок не отличается)
Форум » Электроинструмент » Аккумуляторы электроинструмента, обзор, ремонт, переделка на литий » Аккумуляторы Makita » Аккумулятор Makita BL1830 - reset сброс и полное описание
  • Страница 10 из 11
  • «
  • 1
  • 2
  • 8
  • 9
  • 10
  • 11
  • »
Поиск:
