Аккумулятор Makita BL1830 - reset сброс и полное описание
|
|
|
kseon
|
Дата: Среда, 12.10.2022, 12:59 | Сообщение # 181
|
Пользователи
kseon
Рядовой
- Сообщений:18
- Репутация:2±
|

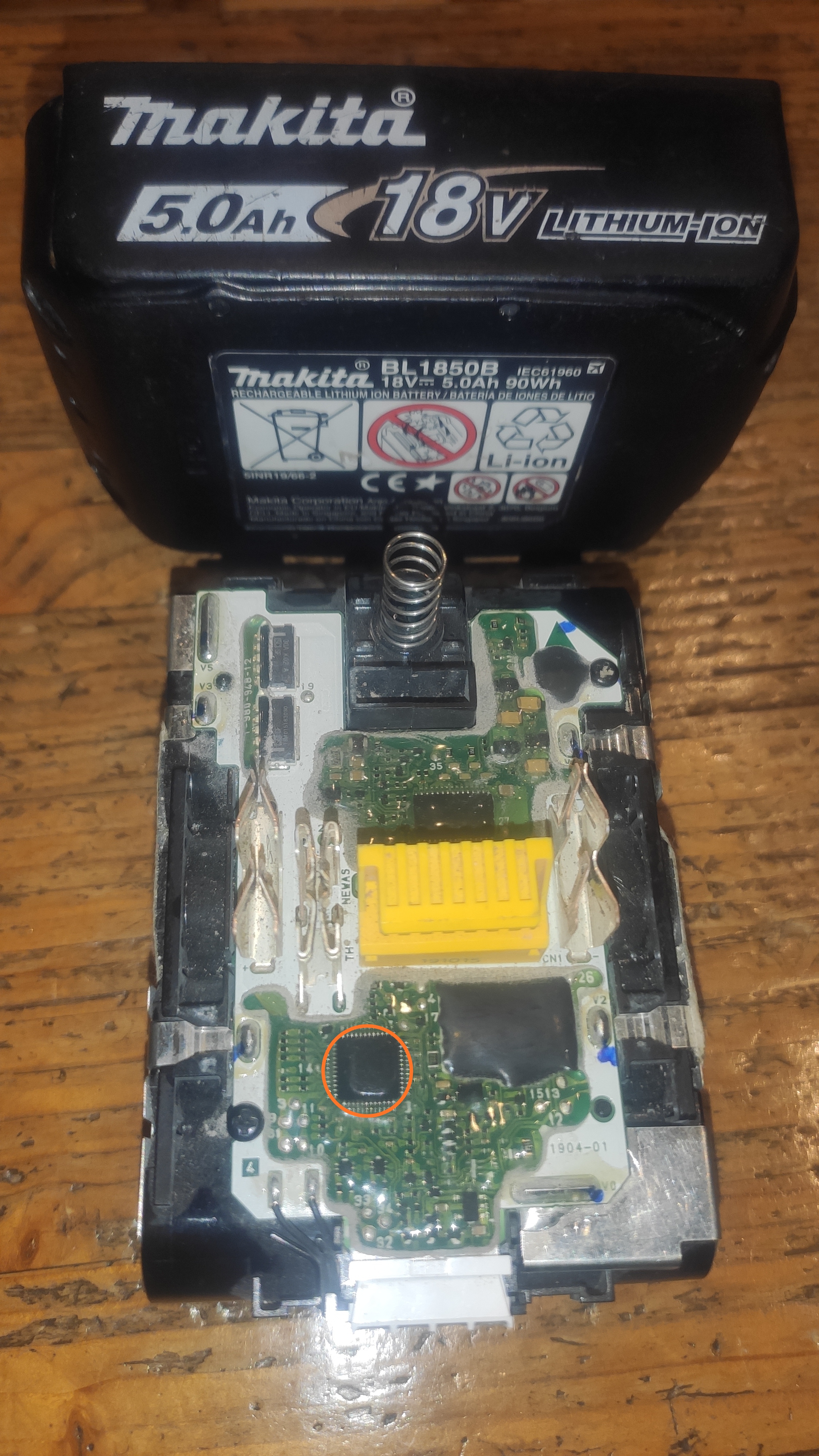

Прошу совета, может кто знает. Данный аккумулятор уходит в защиту сразу при нажатии кнопки. Если нажать кнопку и вставить его, инструмент работает. Отпускаешь кнопку, нажимаешь - опять не работает.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 12.10.2022, 13:34 | Сообщение # 182
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Какой инструмент подключаете? напряжение поэлементно сколько?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kseon
|
Дата: Среда, 12.10.2022, 14:53 | Сообщение # 183
|
Пользователи
kseon
Рядовой
- Сообщений:18
- Репутация:2±
|
Цитата Anat78 (  ) Какой инструмент подключаете? напряжение поэлементно сколько? |
|
|
|
|
|
Anat78
|
Дата: Среда, 12.10.2022, 14:54 | Сообщение # 184
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Значит просто заменить плату на новую или загрубить имеющуюся
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kseon
|
Дата: Среда, 12.10.2022, 15:20 | Сообщение # 185
|
Пользователи
kseon
Рядовой
- Сообщений:18
- Репутация:2±
|
Цитата Anat78 ( ) Значит просто заменить плату на новую или загрубить имеющуюся |
|
|
|
|
|
Lovelas
|
Дата: Воскресенье, 16.10.2022, 01:41 | Сообщение # 186
|
Пользователи
Lovelas
Рядовой
- Сообщений:35
- Репутация:0±
|

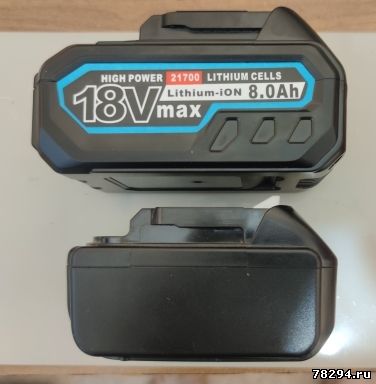

Доброго здоровья!
Кто-нибудь подскажет: есть ли аккумуляторные боксы под аккумуляторы 26650 для шуруповерта макита?
И еще вопрос: Что лучше взять:
1 - http://alli.pub/6hnd5s
2 - http://alli.pub/6hnd5z
3 - http://alli.pub/6hnd66
Сообщение отредактировал Lovelas - Воскресенье, 16.10.2022, 01:43 |
|
|
|
|
|
niram190483
|
Дата: Воскресенье, 16.10.2022, 02:47 | Сообщение # 187
|
Пользователи
niram190483
Рядовой
- Сообщений:11
- Репутация:0±
|

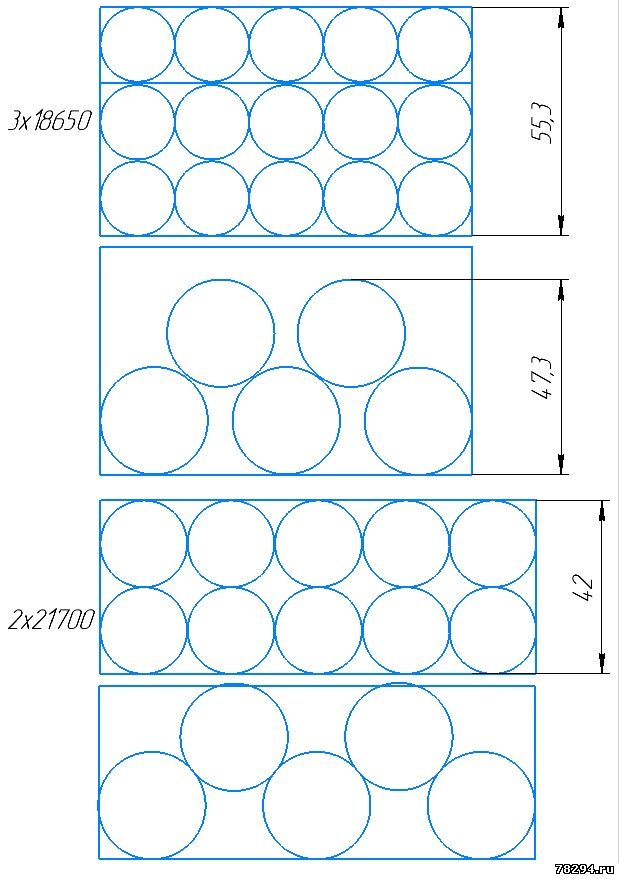

Цитата Lovelas ( ) Кто-нибудь подскажет: есть ли аккумуляторные боксы под аккумуляторы 26650 для шуруповерта макита?
26650 нигде не видел..21700 есть.. Навряд ли можно 26650 запихнуть в корпус Макиты..Есть корпуса с платами под 21700 - http://alli.pub/6hnh9d
|
|
|
|
|
|
Срег
|
Дата: Четверг, 20.10.2022, 18:59 | Сообщение # 188
|
|
|

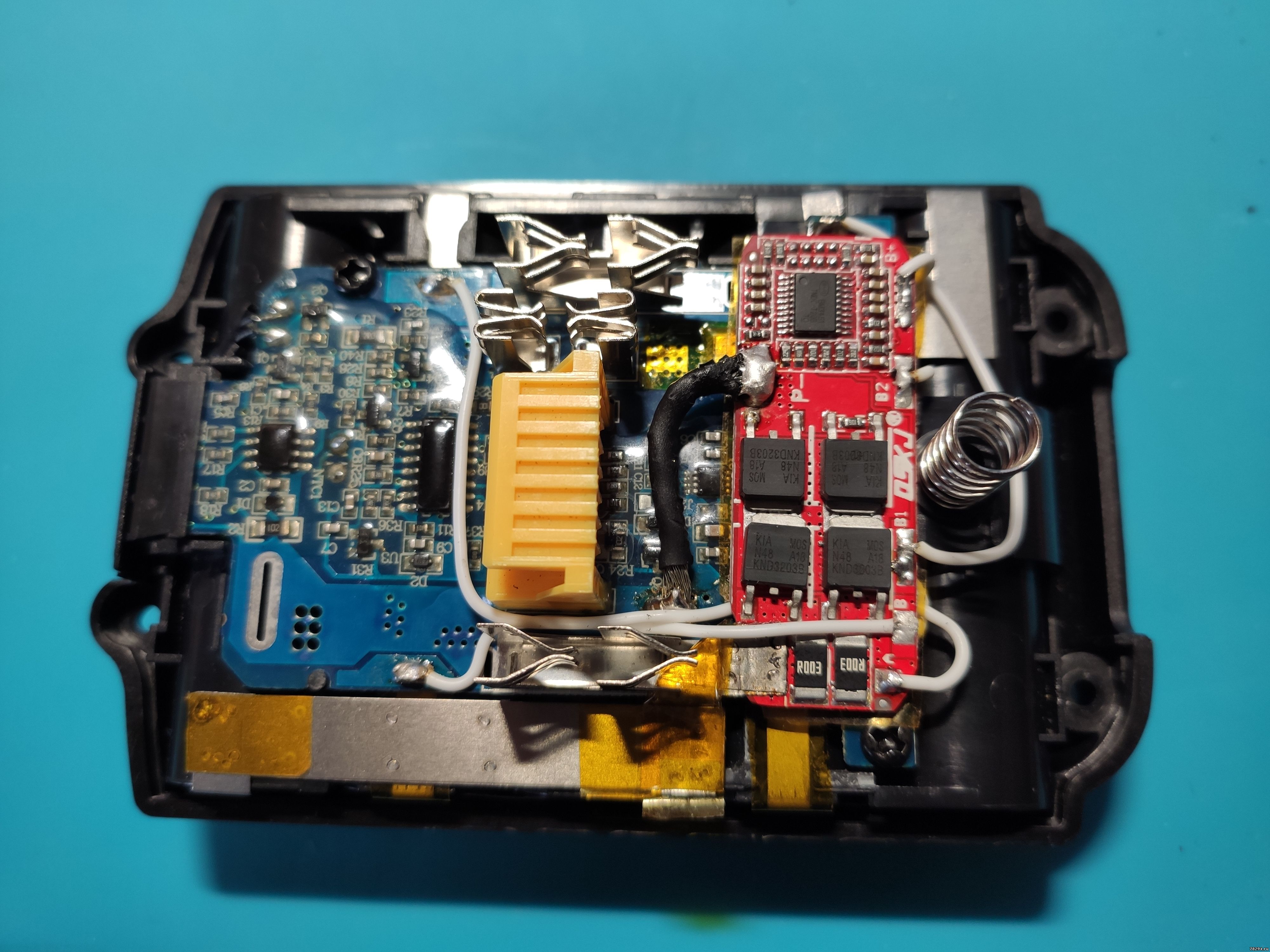

Для пробы поставил толковую БМС, при разряде отключается при 3 вольтах на банку, теперь можно быть уверенным что аккумулятор не сдохнет быстро.
Только вот не ожидал что транзисторы размыкают минусовой контакт, а не плюсовой, пришлось изменить планы монтажа, а так хотелось что бы был на плюс...
|
|
|
|
|
|
sinus50hz
|
Дата: Суббота, 22.10.2022, 02:26 | Сообщение # 189
|
|
|
BL1830 без индикации заряда блокируются при попытке замены элементов ?
Вообще чисто теоретически если начинать отпаивать с плюса то должно все
нормально быть, сначала снимается напряжение с микросхемы бмс а потом
с микроконтроллера так как он питается от микросхемы бмс. Но не удивлюсь
если макита и на такой сценарий придумала блокировку. Чтоб элементы не
меняли самостоятельно.
Сообщение отредактировал sinus50hz - Суббота, 22.10.2022, 03:17 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 22.10.2022, 10:11 | Сообщение # 190
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Цитата sinus50hz ( ) BL1830 без индикации заряда блокируются при попытке замены элементов ?
Цитата Lovelas ( ) есть ли аккумуляторные боксы под аккумуляторы 26650 для шуруповерта макита?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sinus50hz
|
Дата: Вторник, 25.10.2022, 20:04 | Сообщение # 191
|
|
|

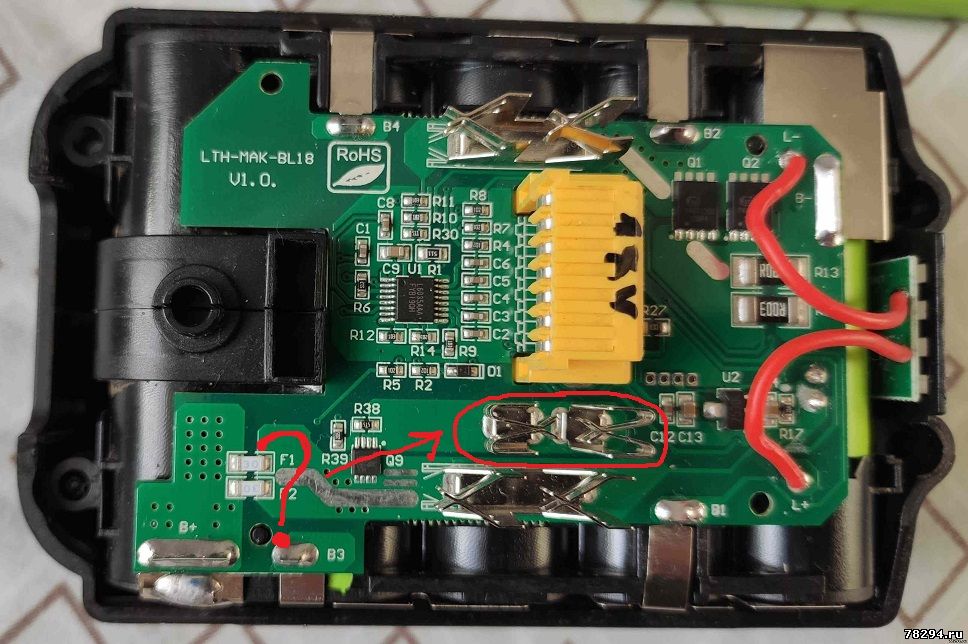

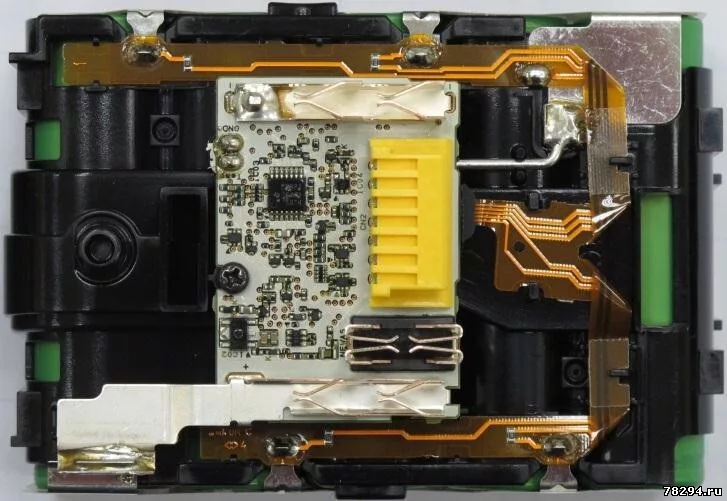

В продаже есть платы ? заменители, где повторена логика
как в оригинальных аккумуляторах Макита.
Я про два контакта маленьких, через один идёт зарядка,
второй используется для отключения акб при разряде.
Обычно на китайских платах эти два контакта замкнуты
на плате а для защиты ставят транзисторы которые
вырубают инструмент.
Может кто знает как АКБ общается с зарядкой ?
Как определяет какой АКБ подключен ?
Я думал что цифровым способом но вот на плате на этой
стоит только микросхема бмс, хотя не факт что эта плата
работает с оригинальной зарядкой, встречалось тут сообщение
что какая то плата не работала, или там с низу ещё детальё есть.
Сообщение отредактировал sinus50hz - Вторник, 25.10.2022, 20:05 |
|
|
|
|
|
twol_fortyk
|
Дата: Пятница, 28.10.2022, 02:36 | Сообщение # 192
|
Пользователи
twol_fortyk
Рядовой
- Сообщений:42
- Репутация:0±
|
Цитата kseon ( ) Хотел на родной плате устранить, но если не судьба то придется либо менять, либо как Вы сказали "загрубить". Смысл этого слова для меня означает "вколхозить" туда белую плату 5S на 100 ампер, допустим?

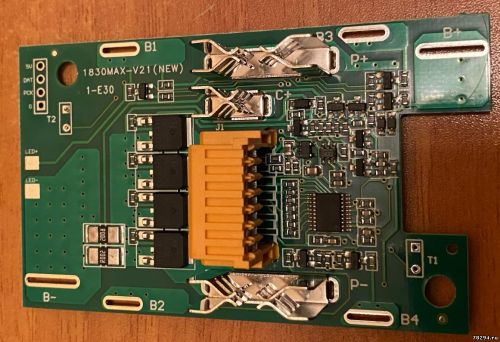

на фото у вас 2 большие резисторы, которые имеют надпись R002 задают ток отключения.
Это 2 мОм, либо 0,002 Ом. Но они два, соединение параллельное, значит получается 1 мОм, либо 0,001 Ом.
Микросхема, посмотрите какая она, если маркировка имеется, обычно отключает обычно после напряжения 0,1 либо 0,2 В.
Это 100, либо совсем 200 А, которое никак не мало.
Загрубляется вот так - уменьшаете ихнее сопротивление.
Но оно, как видно, и так достаточно мало уже.
У некоторых микросхем какие-то резисторы / конденсаторы из обвязки задают некое время задержки.
Ну вы понимаете, электродвигатель во время запуска потребляет намного больше.
Вот время задержки должно быть длиннее запуска.Добавлено (28.10.2022, 04:10)
---------------------------------------------
Цитата Срег ( ) Фирменные сони, да. По параметрам не сильно важно, т.к. одинаковых банок все равно не найти, даже если они супер пупер оригинал. Самосборный после сборки и полной балансировки аккумулятора, за 2 цикла разряд/заряд уже дает дисбаланс, незначительный, но он есть, а у оригинала за 2 года эксплуатация не дал дисбаланса совсем!Я потом попробую немного сделать дисбаланс аккумулятора оригинальный, и потом посмотрю, выровняет баланс или нет...
Проблема самосборки из 10-ти элементов не их разброс, каков бы он ни был, а то, что покупаете только 10.
Были бы 100-200 и больше, так не сложно будет подобрать.
Притом, что они еще идут в пары из 2х, и важна емкость пары из двух, но никак не емкость каждого.
|
|
|
|
|
|
sinus50hz
|
Дата: Понедельник, 31.10.2022, 06:01 | Сообщение # 193
|
|
|

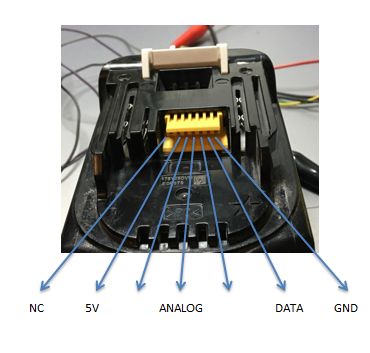

Вчера с осциллографом изучал как зарядка с акб общается.
Похоже что и цифровым и аналоговым способом.
Вывод DATA подтянут к +5V в зарядном устройстве,
при подключении акб к зарядному устройству зарядка
посылает короткий импульс низкого уровня в ответ акб
передаёт какой то пакет данных, так же пакет данных
проходит по окончанию заряда.
На выводе ANALOG при подключении акб к зарядке
и прохождения цифрового сигнала меняется напряжение.
На других выводах активности не замечено.
Дальше думаю посмотреть логическим анализатором,
что за сообщения они шлют друг другу.
Сообщение отредактировал sinus50hz - Понедельник, 31.10.2022, 06:02 |
|
|
|
|
|
sinus50hz
|
Дата: Вторник, 01.11.2022, 20:34 | Сообщение # 194
|
|
|
Поигрался ещё с акб, пока непонятно как он с зарядкой общается.
Здесь на форуме в теме по переделке dc18ra оказалось есть
описание примерное как они общаются.
Мысли были сделать нормальную плату BMS с балансировкой,
есть хорошие микросхемы с балансировкой, в Smart BMS применяют.
В них балансировка происходит всё время заряда а не по достижении
определённого напряжения в районе 4.2 вольт.
Себе конечно можно сделать акум под макиту с таким балансиром
и заряжать просто своей зарядкой но хотелось чтоб оригинальной
зарядкой заряжалась, был бы потенциал у такой платы.
Но тогда надо либо разобраться до конца с протоколом общения
акб и зарядки (может ещё китайские платы "послушать" но у меня их нет)
Либо брать самые дешовые платы китайские и от туда выпаивать процы
и впаивать в свою бмс.
Если у кого есть оригинальная плата заблокированная могу купить за
какие то символические руб. через авито, интересует старого образца.
Можно и нового в довесок но они залитые, если только чтоб размеры снять.
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.11.2022, 15:22 | Сообщение # 196
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Lovelas,

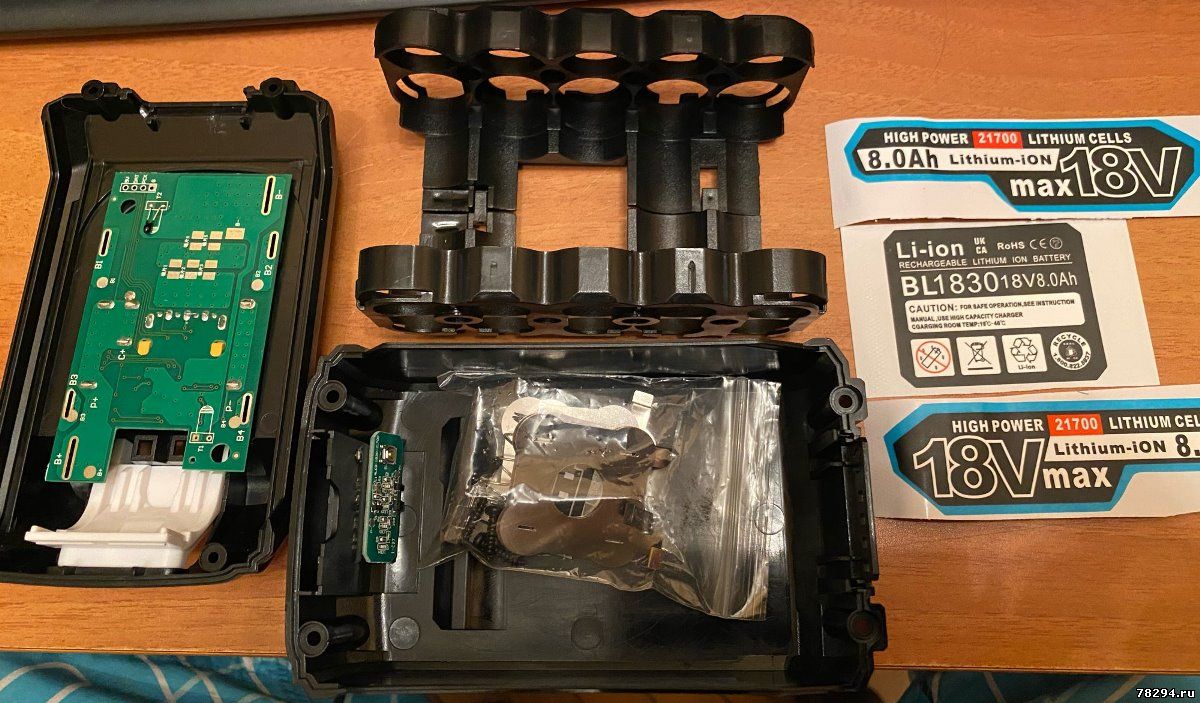

https://alli.pub/6iwusd
да тоже заказал, набор норм, можно брать!
Входит 5 шт - 26650 или 10шт - 21700
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Воскресенье, 27.11.2022, 00:58 | Сообщение # 197
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Прочитал всю ветку про аккумуляторы, но так и не понял как "правильно" определить, что аккумулятор заблокировался?
И если он заблокировался, то как его можно разблокировать? Вариант с заменой платы я понял. Есть вариант без замены платы?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.11.2022, 01:32 | Сообщение # 198
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Цитата ASPetrovich ( ) что аккумулятор заблокировался?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Воскресенье, 27.11.2022, 02:21 | Сообщение # 199
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Если идет зарядка аккума, а в конце начинают поочередно мигать красный и зеленый индикаторы, авария батареи, то это блокировка акка или нет?
Просто у меня нет опыта работы с макитой, возможно я пытаюсь найти проблему в зарядке, а ее там нет? Может просто аккумулятор заблокировался?
|
|
|
|
|
|
niram190483
|
Дата: Воскресенье, 27.11.2022, 12:15 | Сообщение # 200
|
Пользователи
niram190483
Рядовой
- Сообщений:11
- Репутация:0±
|
Админ же правильно
написал..Аккум заблокирован..Это плата блокируется сразу же когда что-то идёт не по сценарию и плата не получает нужного сигнала..Плата может уйти в защиту ище до того как вы аккум в зарядник всунете.Редко зарядник или банки выходят из строя..
Плата в ступор может встать даже во время нагрузки аккума..Мне несколько раз приносили аккумы после сервиса Макита.Там сказали не гарантийный случай..Якобы трёх амперные в паре использовали на пиле циркулярной и первые на 36 вольт..В сервисе сказали мол дали жёсткую нагрузку на аккумы..Мол они возможно сильно нагрелись и их тут сразу же в зарядник.Хотя при больших нагрузках аккум должен просто отключаться и все..Я понимаю трех амперные могут там жостко подсесть..Но мне и шестерки приносили на замену плат...Банки все норма..Платы поменял и аккумы работают..Ище бывает что во время работы аккум блокируется..Вот было что чел на щеточном шурике кнопку заменил на не аригенал,говорит поработал все норма было..И тут в зарядник аккум 6- ку новый воткнул и пипец приплыл..
|
|
|
|
|
|
|
niram190483
|
Дата: Понедельник, 28.11.2022, 18:59 | Сообщение # 202
|
Пользователи
niram190483
Рядовой
- Сообщений:11
- Репутация:0±
|

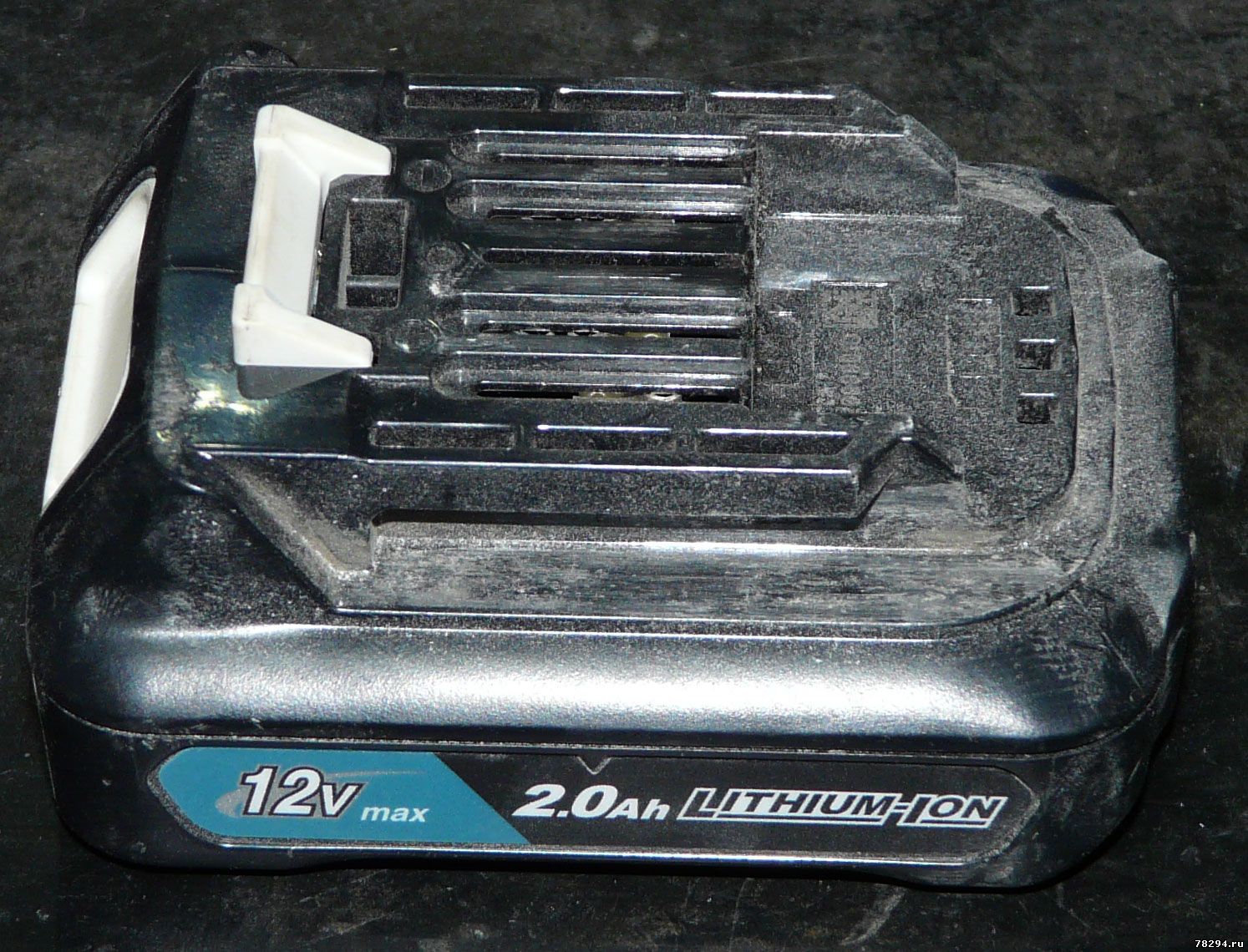

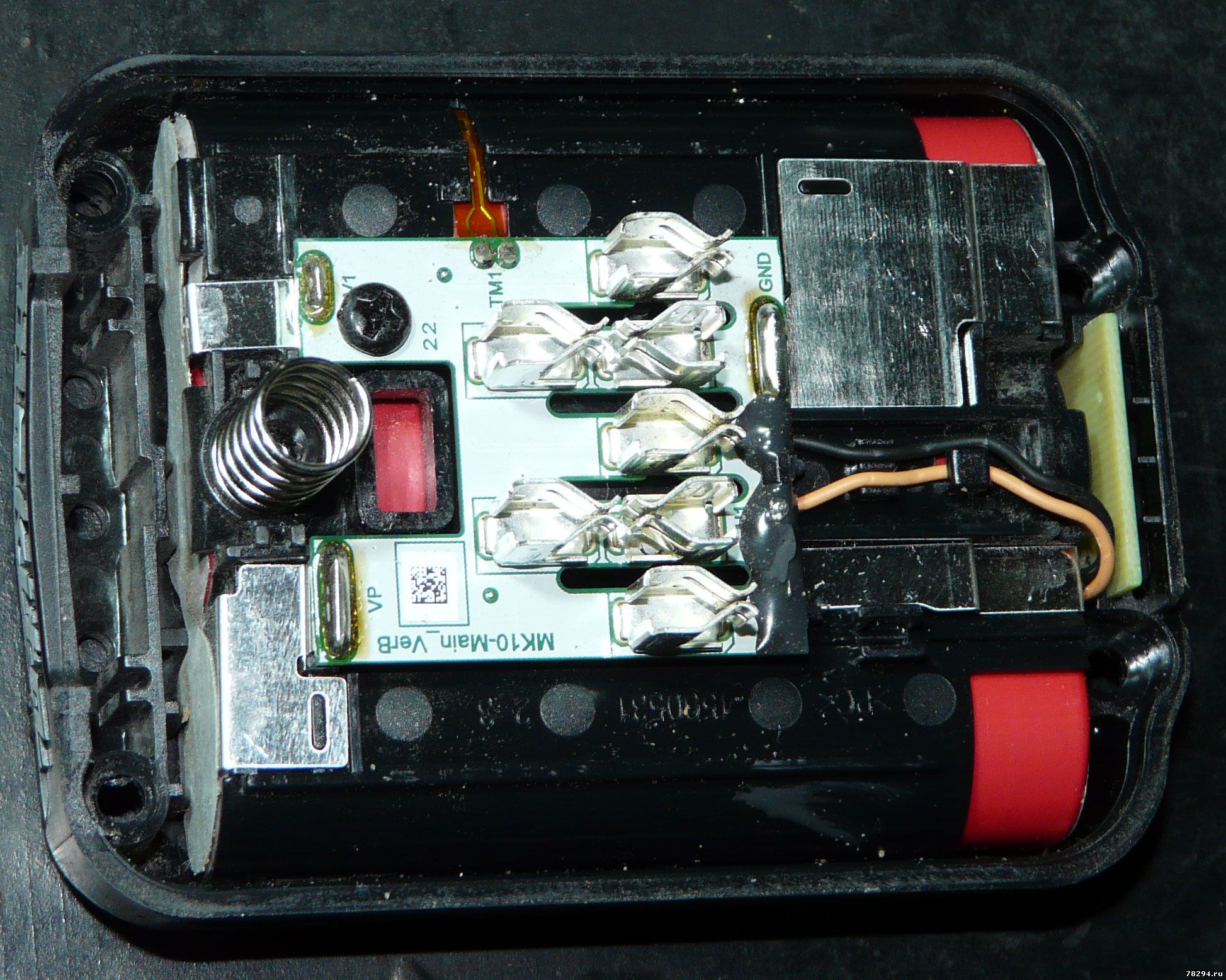

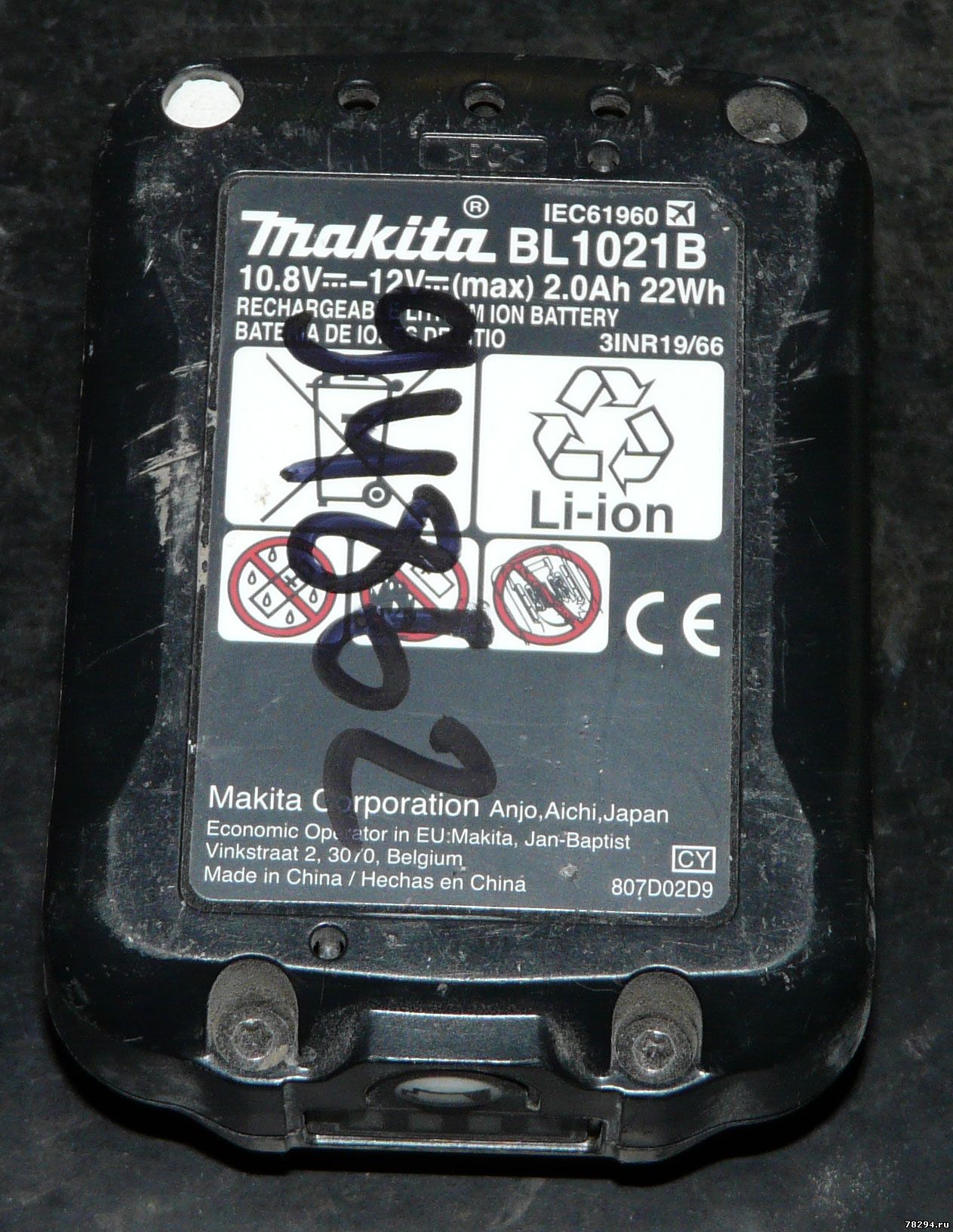

Странно что такая плата в защиту ушла..!!! Я братишке двоюродному переделывал аккумы такие на 3 Ампера LG litokala ставил все работает..Желательно проверить аккумы на другой зарядке..Так сказать для убеждения..
А вот что по поводу плат таких то их не видал нигде..на алишке ток корпуса с платами рублей по 500..

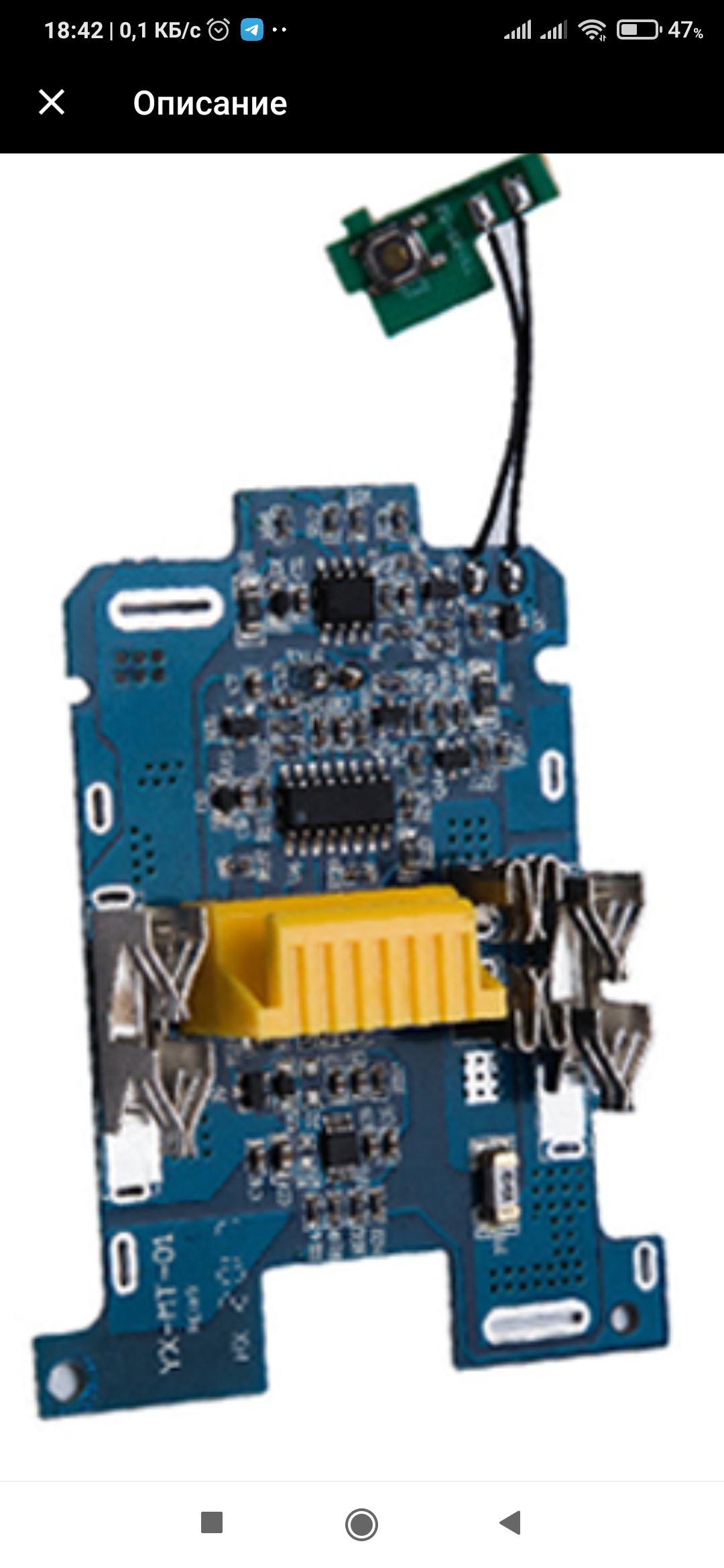

Чехол для литий-ионного аккумулятора BL1015, защитная печатная плата, светодиодный фонарь для Makita 10,8 В, 12 В, BL1020, BL1041 за 496,19 руб.
https://alli.pub/6jhr36
Ище вопрос..На банках напряжение ровное проверяли банки??
|
|
|
|
|
|
aroottelecom
|
Дата: Среда, 30.11.2022, 11:10 | Сообщение # 203
|
Пользователи
aroottelecom
Рядовой
- Сообщений:10
- Репутация:0±
|
https://alli.pub/6jhr36
готовый корпус с платой
|
|
|
|
|
|
evstigneevvg
|
Дата: Четверг, 01.12.2022, 14:49 | Сообщение # 204
|
|
|
Подскажите у вас получилось сбросить блокировку АКБ?
|
|
|
|
|
|
niram190483
|
Дата: Пятница, 02.12.2022, 02:52 | Сообщение # 205
|
Пользователи
niram190483
Рядовой
- Сообщений:11
- Репутация:0±
|
Ребята,самостоятельно блокировку АКБ не вылечить..Нужно оборудование и программы.А они денег стоят..Если память не подводит то оборудование стоит свыше трехсот косарей.Так что не заморачивайте себе голову..Если АКБ улетел в защиту а банки хорошие,с Алика покупайте платы и будет вам счастье..Ну а если же и банки мертвые то лучше новый аригенальный АКБ покупать если конечно финансами распологаете,или на том же Алике брать банки,корпус плату и самому собирать..У меня от Макиты штук 60 есть плат в защите.Пока не нашел способ разблокировать по дешевле..Кто ток не пробовал,разным спецам давал,бес толку..Как то так..
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 02.12.2022, 10:53 | Сообщение # 206
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Цитата niram190483 ( ) Нужно оборудование и программы.А они денег стоят..
все верно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rybin_66
|
Дата: Воскресенье, 11.12.2022, 23:38 | Сообщение # 207
|
|
|
Всем привет. Прочитал всю ветку, но до конца не понял, заблокирован мой аккамулятор или там что-то отвалилось. Зарядки ни оригинала, ни китайской нет, планировал пока заряжать аймаксом. На нем нет (почти совсем)контакта на силовом минусе, плюс есть. Если мерить через силовой + и пластину крайней банки, напряжение 14,68В, между силовыми - и + показывает 0,05В. Индикация заряда тоже ничего не кажет.
Если по симптомам можно определить, плата это или нет?
Сообщение отредактировал rybin_66 - Понедельник, 12.12.2022, 04:12 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.12.2022, 14:58 | Сообщение # 208
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
Цитата rybin_66 ( ) плата это или нет?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rybin_66
|
Дата: Понедельник, 12.12.2022, 21:00 | Сообщение # 209
|
|
|
Anat78, похоже вопрос по конкретно этой плате, снялся сам собой. Точнее не сам, а я вчера вечером её "героически" спалил. Вот эту микросхемку.
А такая мне по параметрам подойдет? Выбирал максимально подходящую по выводам. Защита по ячейкам, перезаряд/разряд тоже вроде есть.
Сообщение отредактировал rybin_66 - Понедельник, 12.12.2022, 21:03 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 15.12.2022, 00:15 | Сообщение # 210
|
Администраторы
Anat78
Майор
- Сообщений:6368
- Репутация:49±
|
подойдет но защит на разряд нет никаких кроме предохранителя
