Аккумулятор Makita BL1830 - reset сброс и полное описание
|
|
|
litmit
|
Дата: Вторник, 10.06.2025, 11:17 | Сообщение # 481
|
|
|
Здравствуйте!

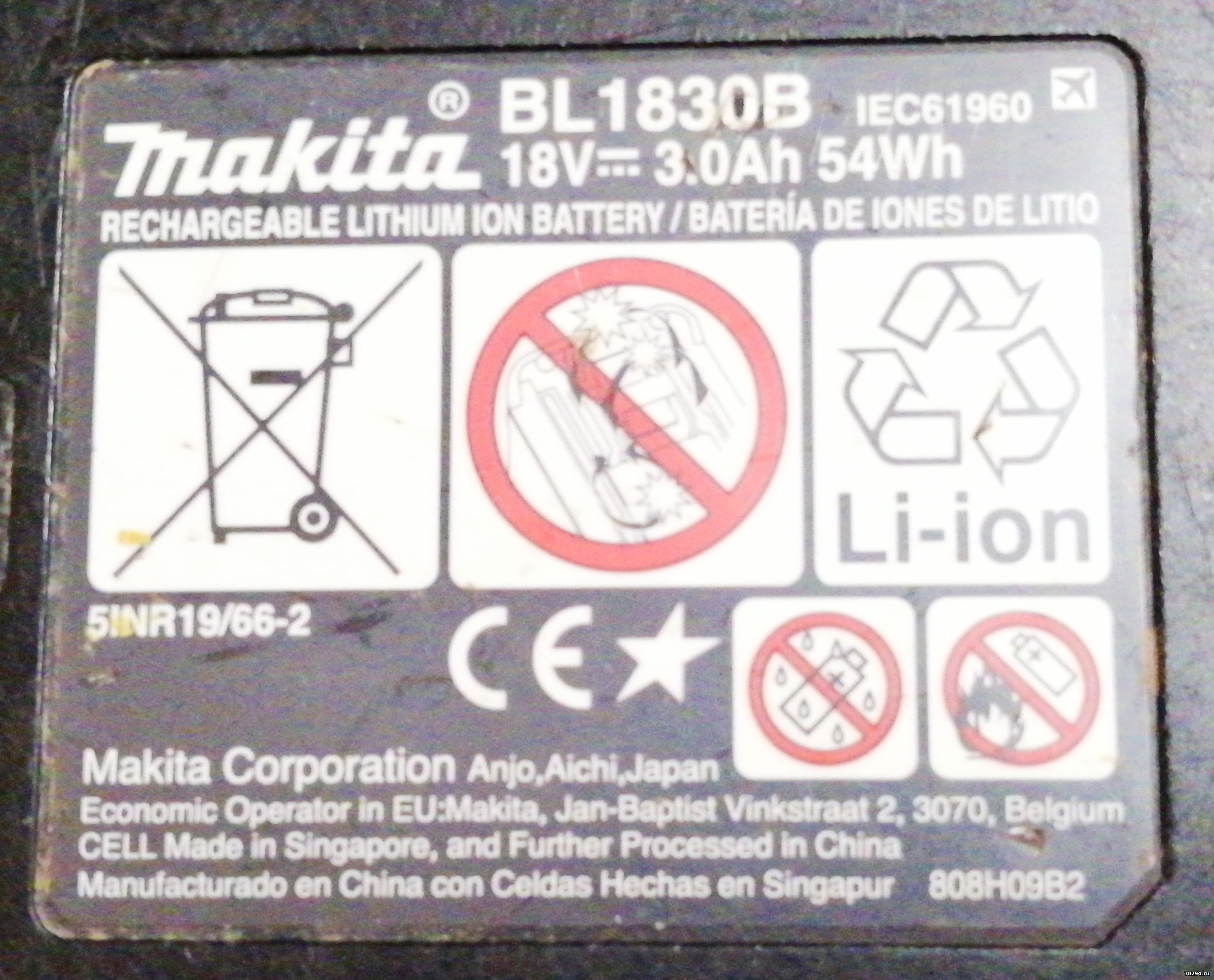

Имею оригинальную батарею Макита BL1830B модели 808H09B2.

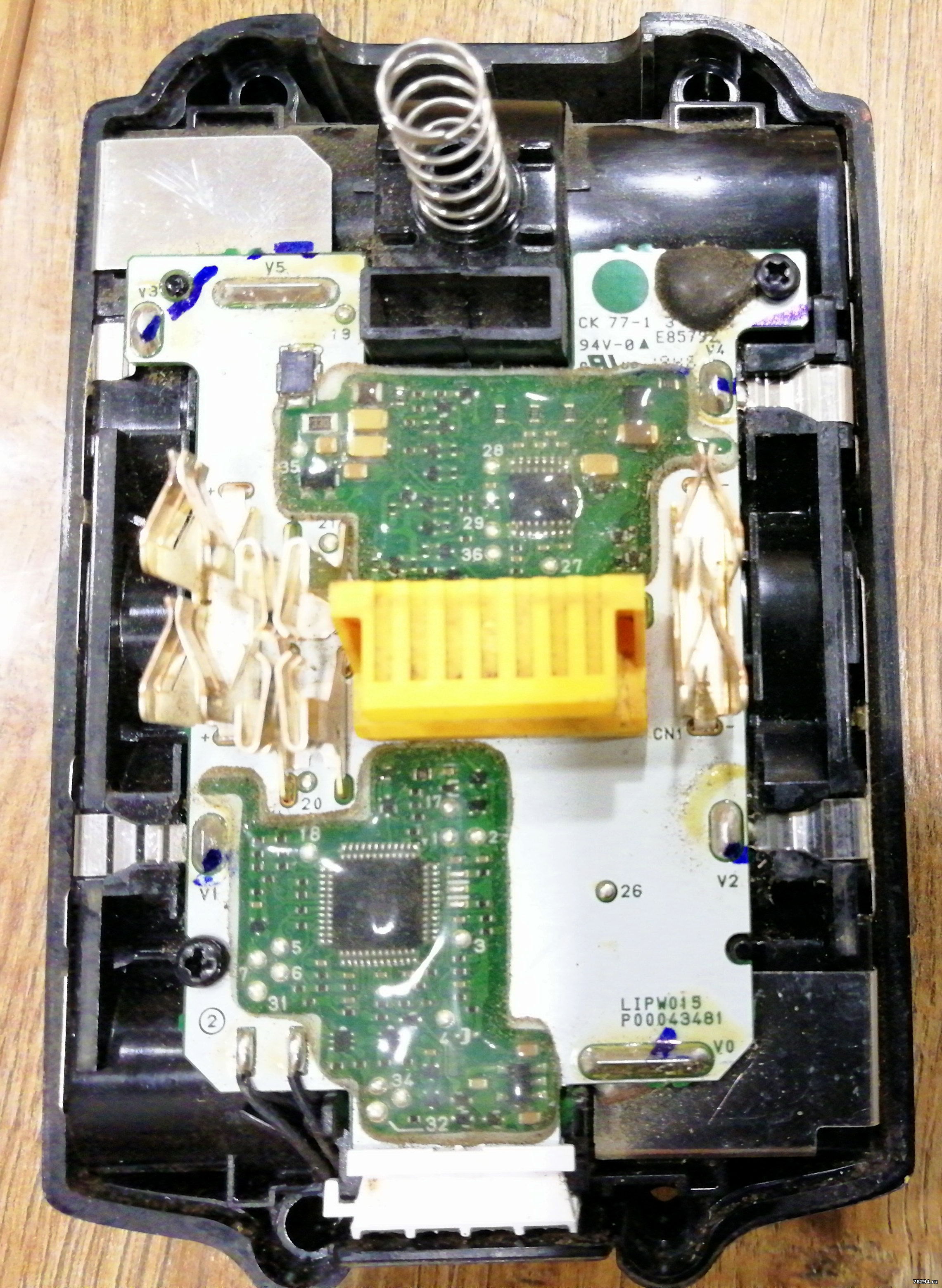

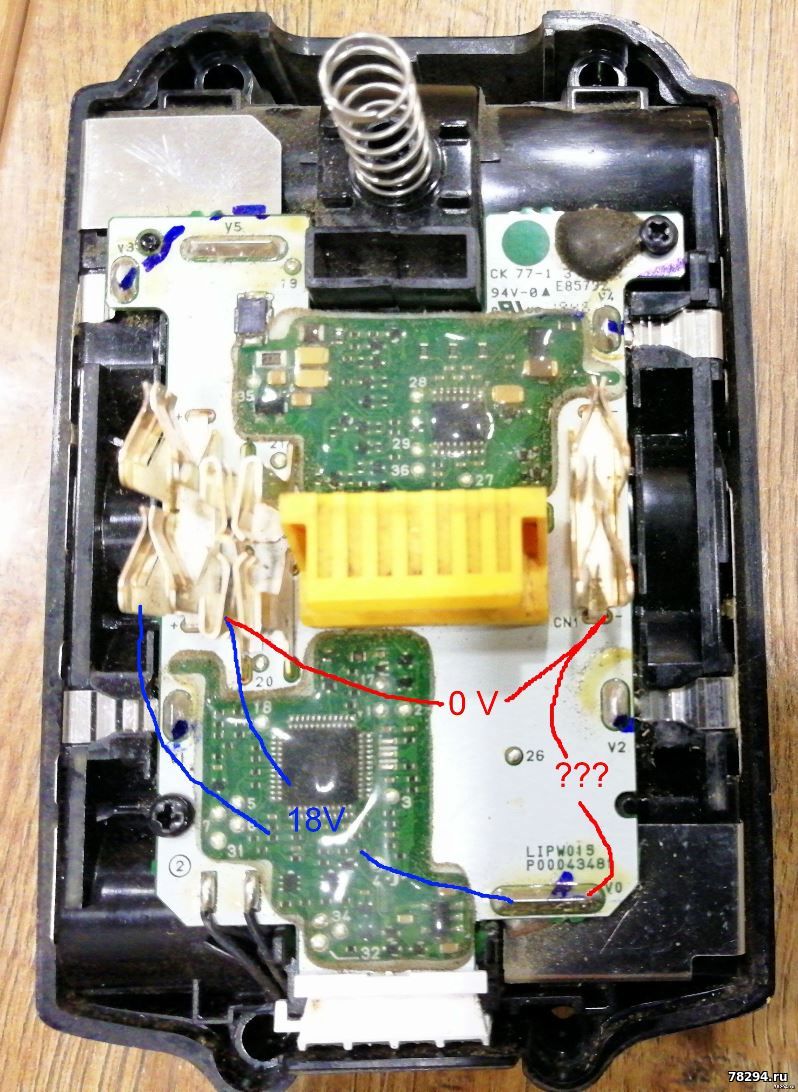

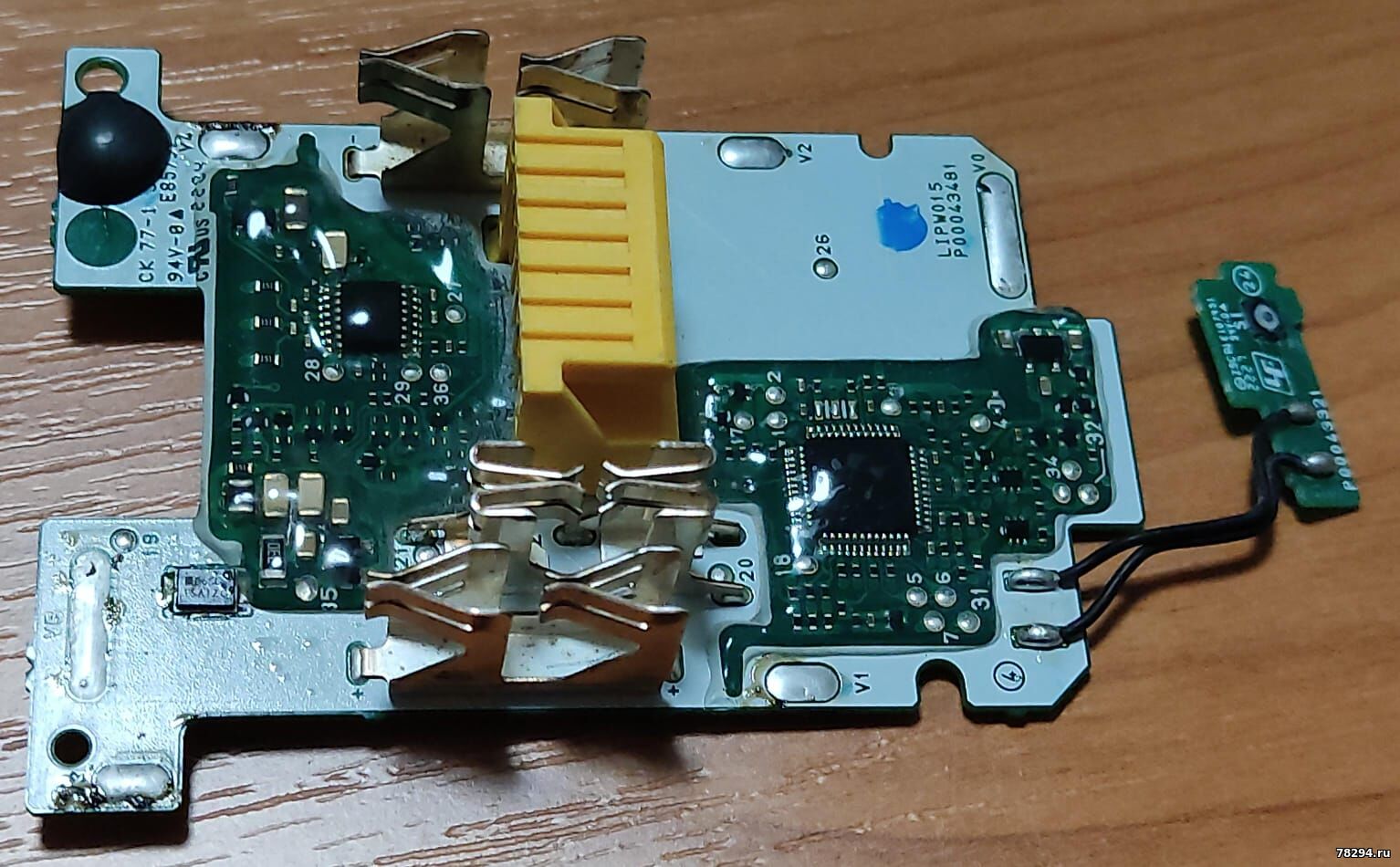

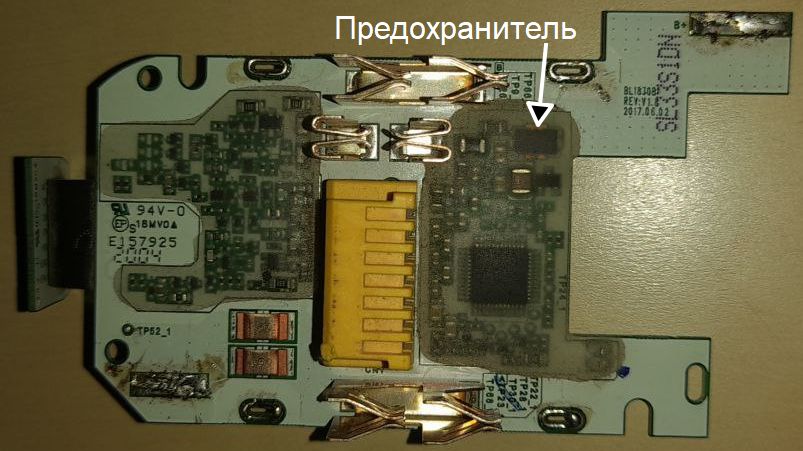

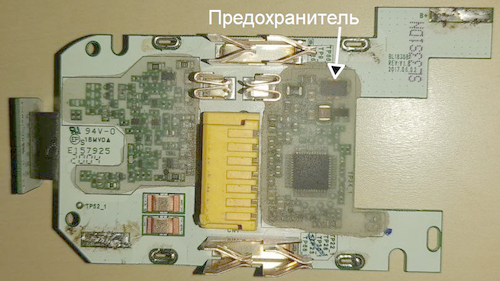

Вот ее плата BMS:
После того, как ее вставили в чужой инструмент (предположительно неисправный)
батарея перестала нормально функционировать. Индикаторы показывают полный заряд
и не моргают. Напряжение на всех ячейках присутствует и оно одинаковое.
Но отсутствует напряжение на минусовой клемме батареи:
Между точкой V0 и плюсовой клеммой батареи, а также между ней и средней клеммой батареи есть
номинальное напряжение. Но между минусовой и положительной клеммами напряжения нет.
Такое впечатление, что произошел разрыв цепи между точкой V0 сборки и минусовой клеммой...
Но где? Я не вижу там никаких силовых элементов или предохранителей. Может они
присутствуют с другой стороны платы BMS?
Возможно ли восстановить функционирование этой батареи без замены BMS? Если припаять
провод между V0 и минусовой клеммой поможет ли это? Смогу ли я в дальнейшем заряжать
ее оригинальной зарядкой?
Если, все же, необходимо менять BMS, то на какую? Есть платы BMS совместимые с оригиналом
по крепежу и расположению ламелей?
Сообщение отредактировал litmit - Вторник, 10.06.2025, 17:43 |
|
|
|
|
|
niram190483
|
Дата: Вторник, 10.06.2025, 11:36 | Сообщение # 482
|
Пользователи
niram190483
Рядовой
- Сообщений:13
- Репутация:0±
|

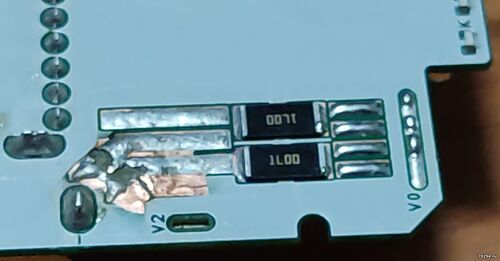

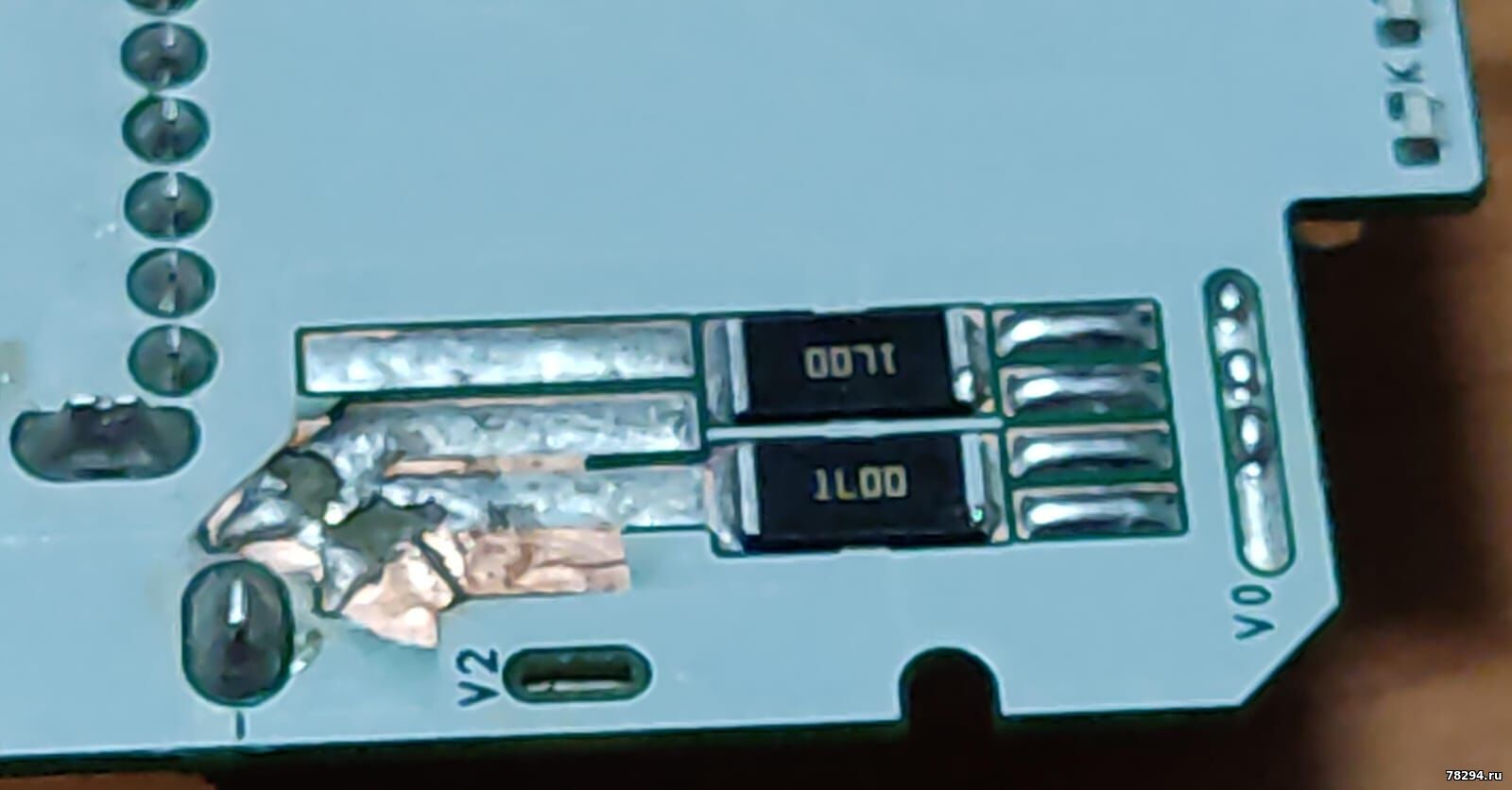

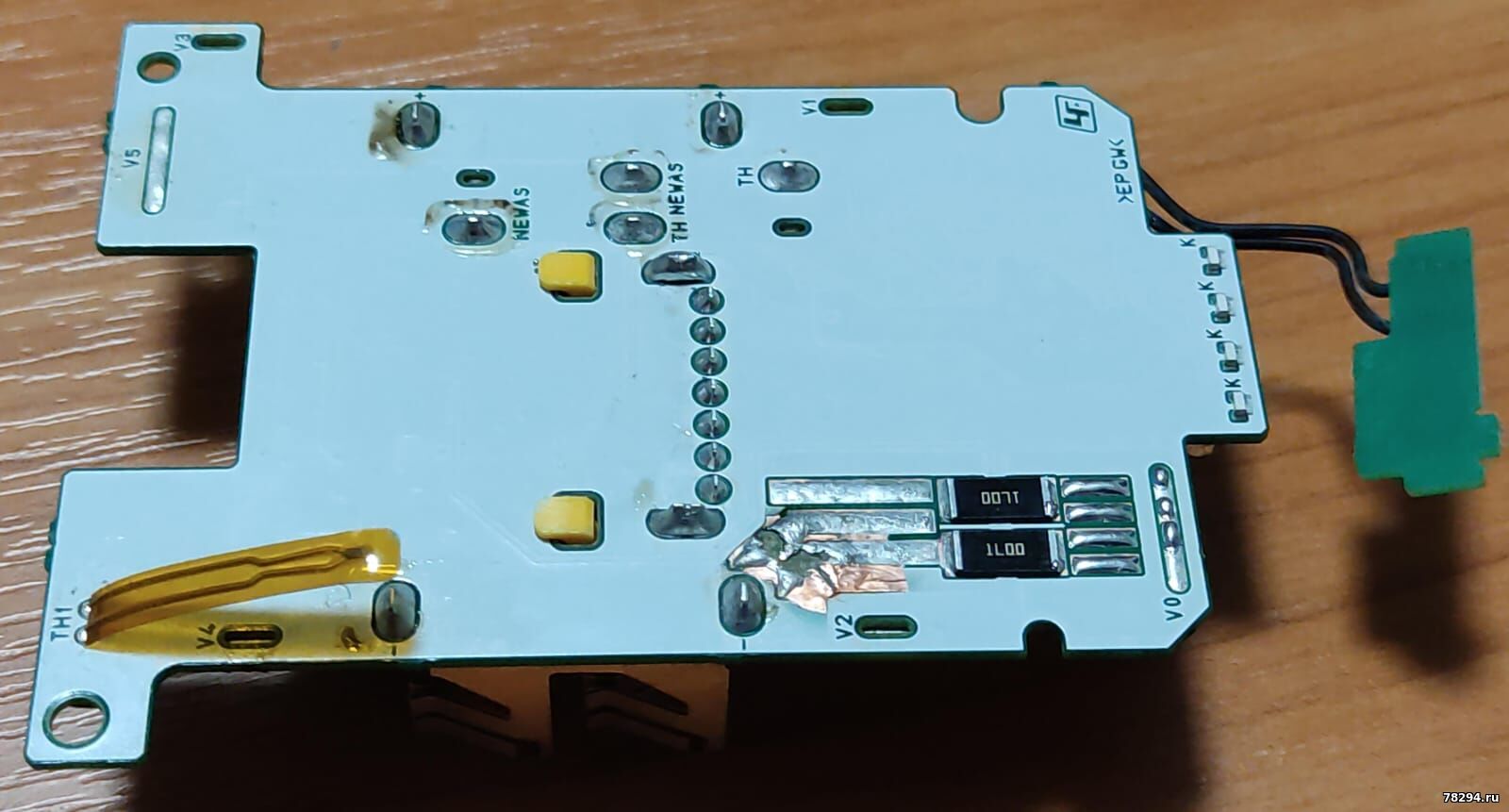

Попробуй отпаять и посмотри снизу платы,у меня дороги погорели пропаял их и все работает,плата не ушла в защиту
|
|
|
|
|
|
sebikov
|
Дата: Суббота, 14.06.2025, 21:14 | Сообщение # 483
|
|
|
здравствуйте, как подбирать шунты на контроллер CM1051 ?
у меня несколько однорядных батарей на плате gsb066, шунты стоят две штуки 4 мОм, если я правильно понял с даташита то при перегрузке нужен ток 50А чтобы защита сработала по длительной перегрузке
0,1V / 0.002Om = 50A
както то это стильно много для однорядки, думаю довести ток срабатывания до 30А - нормально будет?
в добавок впаиваю на эти платы термодатчик, т.к. сборщик TPCELL положил болт на это.
И решил уж плясать так плясать, может еще и ток зарядда можно уменьшить? Сейчас заряжает током до 9А в первую минуту и затем падает до 6/3А прерывистого
или не парить себе мозг и заменить сразу всю плату, только какую выбрать для однорядки 18650
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 15.06.2025, 12:46 | Сообщение # 484
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
Да верно для однорядного - 30А
Да лучше ограничить ток зарядки до 3А
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
litmit
|
Дата: Понедельник, 23.06.2025, 13:42 | Сообщение # 485
|
|
|
Цитата niram190483 (  ) Попробуй отпаять и посмотри снизу платы,у меня дороги погорели пропаял их и все работает,плата не ушла в защиту
Припаял провод 1.5 мм2 между минусом банок и минусовой клеммой батареи. Батарея ожила и пока работает.
|
|
|
|
|
|
niram190483
|
Дата: Суббота, 28.06.2025, 19:33 | Сообщение # 486
|
Пользователи
niram190483
Рядовой
- Сообщений:13
- Репутация:0±
|
Так там шунты наверно подохли или дорога прогарела до шунтов.
|
|
|
|
|
|
aleskeyka
|
Дата: Среда, 02.07.2025, 11:31 | Сообщение # 487
|
|
|
Можете посоветовать варианты китайского корпуса с платой лучше, чем ниже по ссылки с али?
https://alii.pub/78gtcr?erid=2SDnjcDefwB
С уважением, Алексей.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.07.2025, 11:52 | Сообщение # 488
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
нет пока что это самая нормальная китайская плата - https://alii.pub/78gtcr?erid=2SDnjcDefwB
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 05:19 | Сообщение # 490
|
|
|
Добрый день, товарищи помогите одолеть макиту пожалуйста.
Купил триммер для травы макита, 2 порта по 18 вольт на борту, работает от 36В. Адская машина, 1 квт двигатель на борту, собрал для нее банк из 4х 6 ач аккамуляторов от Хейма, которые реально по 5.5 а.ч. выдают, купил два китайских аккамулятора "а-ля макита" в качестве донора-контактора и соорудил рюкзачок, где 2 по 2 параллельно от хейма должны в теории давать примерно 10-11 а.ч. Все собрал, но инструмент не запускается, выдает ошибку при запуске - перегрев аккамуляторов. Коротил на прямую + на батарейном коннекторе и Т, 10к, 20к, 100к - одно и тоже.
Подскажите пожалуйста, какое сопротивление термистора на XLT макитовской или как обмануть шайтан машину?
2по2 аккамулятора собирал сознательно, на такой мощности двигателя аккамуляторы греются безбожно и быстро деградируют. Собственно паралельным подключением хочу скинуть токовую нагрузку на батарею, перевести их в щадящий режим и увеличить продолжительность работы. Вот только не пойму, как обмануть инструмент.
Триммер DUR369. С платы китайских аккумов, что пошли на коннектор все сдул. Куда копать?
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 05:21 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 09:40 | Сообщение # 491
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
Цитата kalinamob ( ) С платы китайских аккумов, что пошли на коннектор все сдул. Куда копать?
Цитата kalinamob ( ) какое сопротивление термистора на XLT макитовской
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 13:34 | Сообщение # 492
|
|
|
0 ом? так не бывает. Нельзя замерить у кого есть LXT орига?
Цитата Anat78 ( ) дуть обратно |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 14:11 | Сообщение # 493
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
вот именно которые используются в качестве коннектора и должны быть с деталями тоже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 16:03 | Сообщение # 494
|
|
|
Цитата Anat78 ( ) вот именно которые используются в качестве коннектора и должны быть с деталями тоже smile
То китайское барахло, что я использую в качестве контактора стоило 300р на авито вместе с 2000мАч ячейками. У инструмента Т контакт одинарный, т.е. он без обмена данными с платой.
Нужно просто обойти термореле, чтобы инструмент не выдавал ошибку "перегрев батареи". Зачем для этого "остальные" детали? Тут все как то проще, пока не понял как. )
На ютубах народ просто фольгу всовывает или перемычку между + и Т и многие инструменты работают.
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 16:04 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 16:06 | Сообщение # 495
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
Цитата kalinamob ( ) , а зачем? ))) Цитата kalinamob ( ) Нужно просто обойти термореле, чтобы инструмент не выдавал ошибку "перегрев батареи". Цитата kalinamob ( ) китайское барахло
без фото что у вас за барахло и не понятно ничего
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 16:13 | Сообщение # 496
|
|
|
Цитата Anat78 ( ) без фото что у вас за барахло и не понятно ничего |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 16:14 | Сообщение # 497
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
Цитата kalinamob ( ) У меня в качестве контактора от китайского аккамулятора осталась голая плата с 3мя контактами + - и Т
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 16:23 | Сообщение # 498
|
|
|
Цитата Anat78 ( ) замкните т на + |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 16:38 | Сообщение # 499
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
значит нет контакта у китайской акб с контактом у макиты
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 16:40 | Сообщение # 500
|
|
|
Спасибо, кажется проблему нашел. Дело как обычно было не в бобине. )
При сборке корпуса инструмента провод от Т одного из портов попал под половинки корпуса и был перебит. Собственно имитировал разрыв в цепи термореле.
Сейчас урегулирую. А то всю голову сломал с дуру. )
Все заработало, вместо перемычек диод с падением на переходе 0.5В, лень уже менять, пусть они живут.

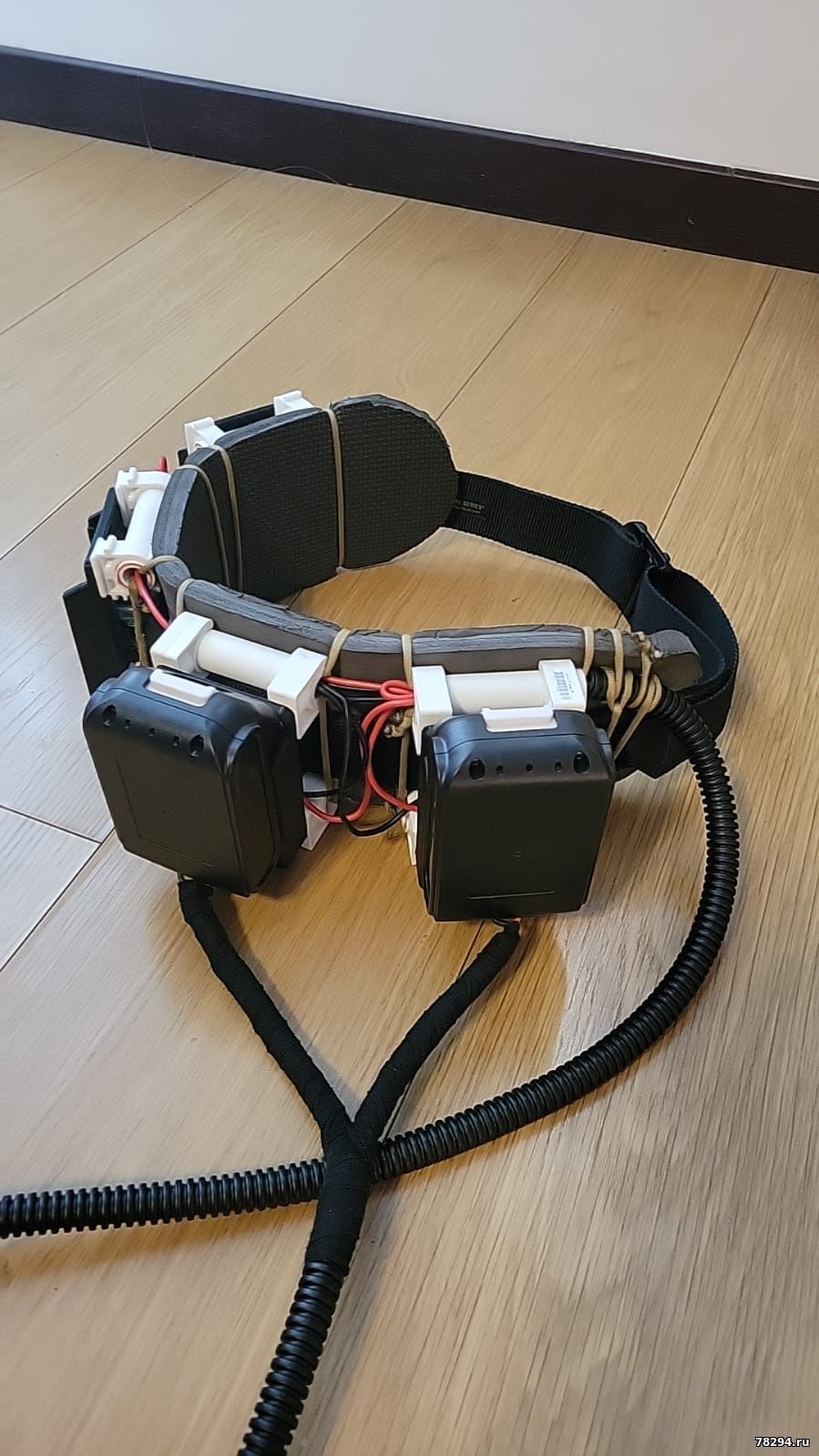

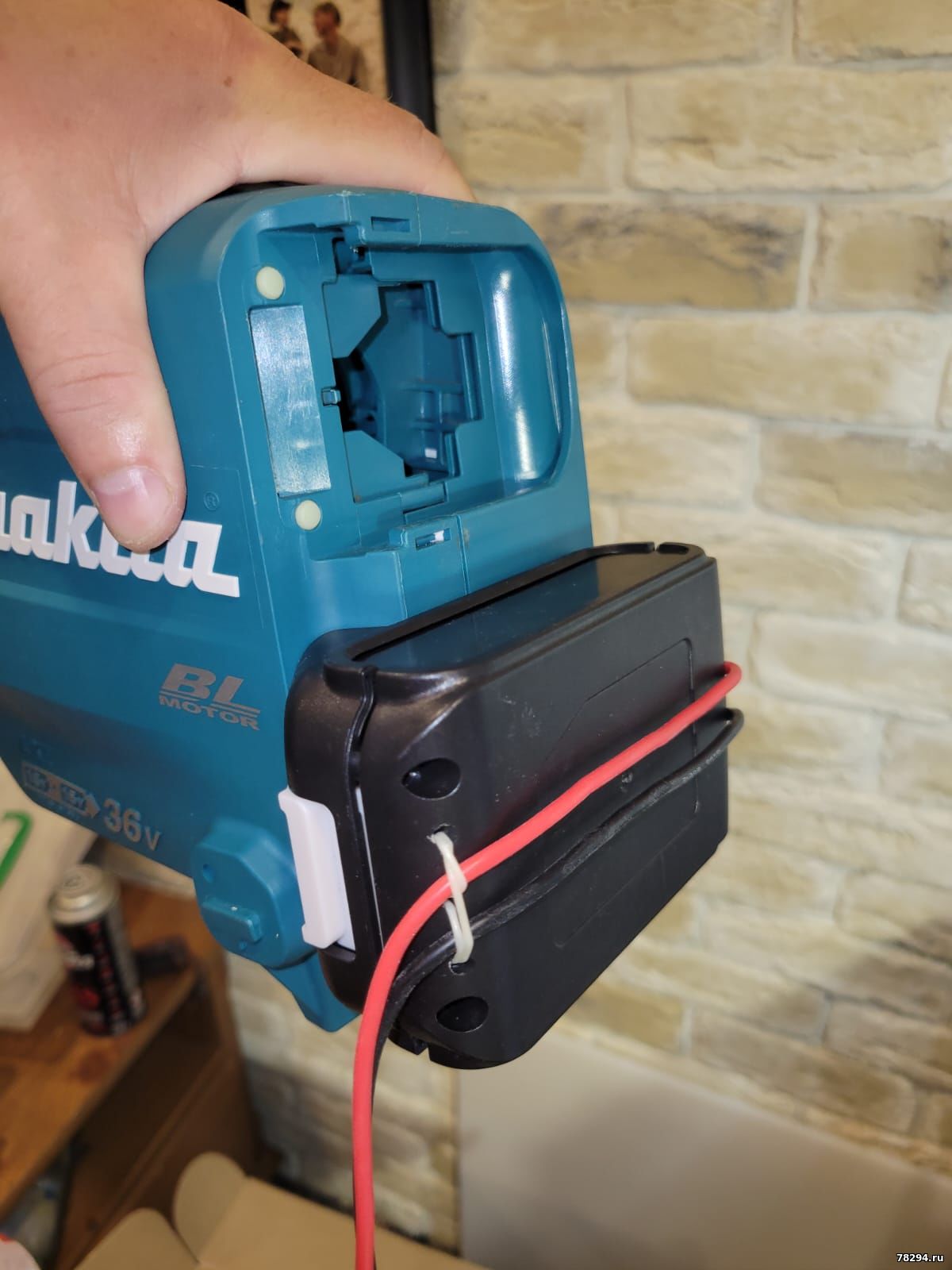

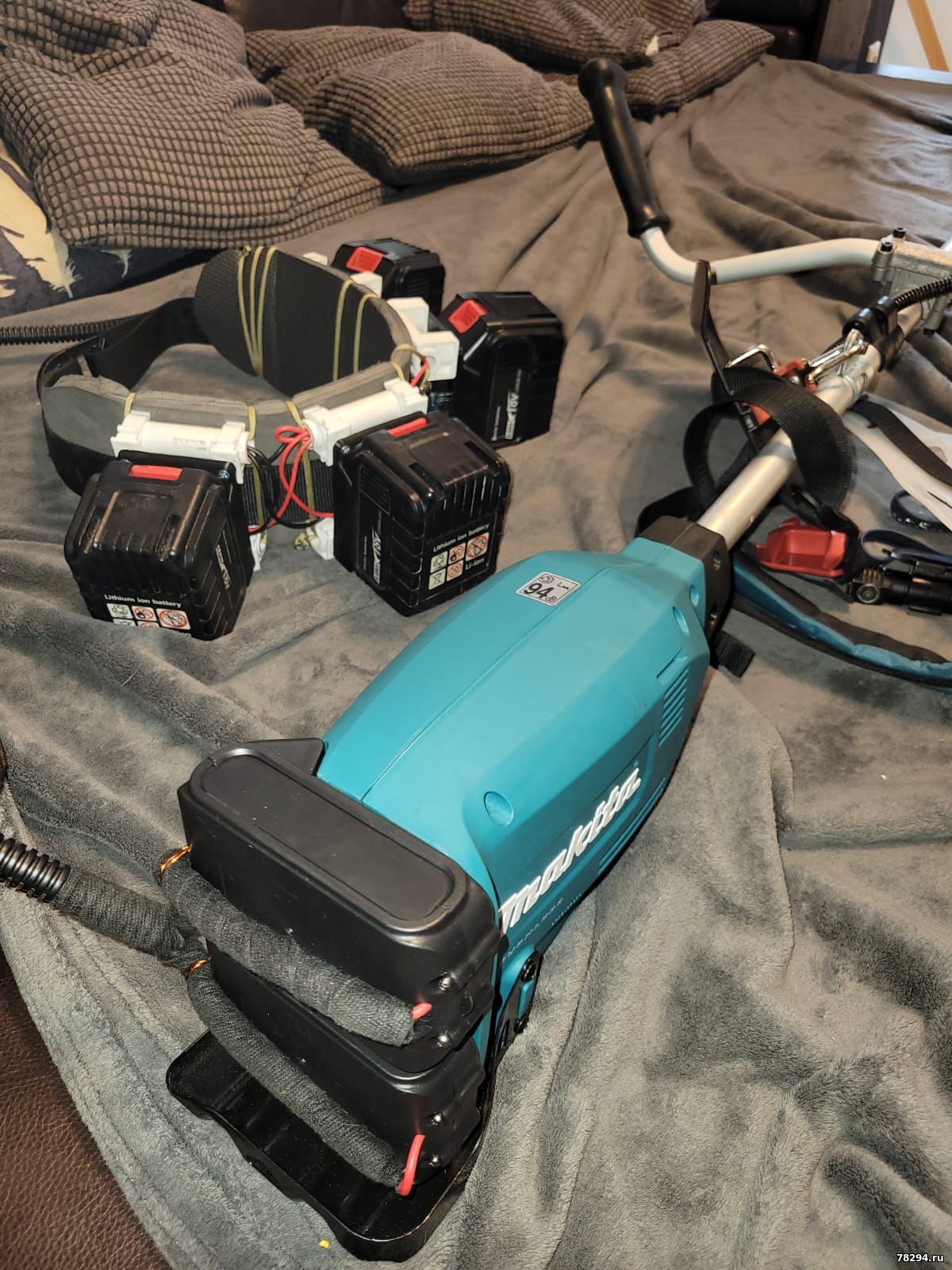

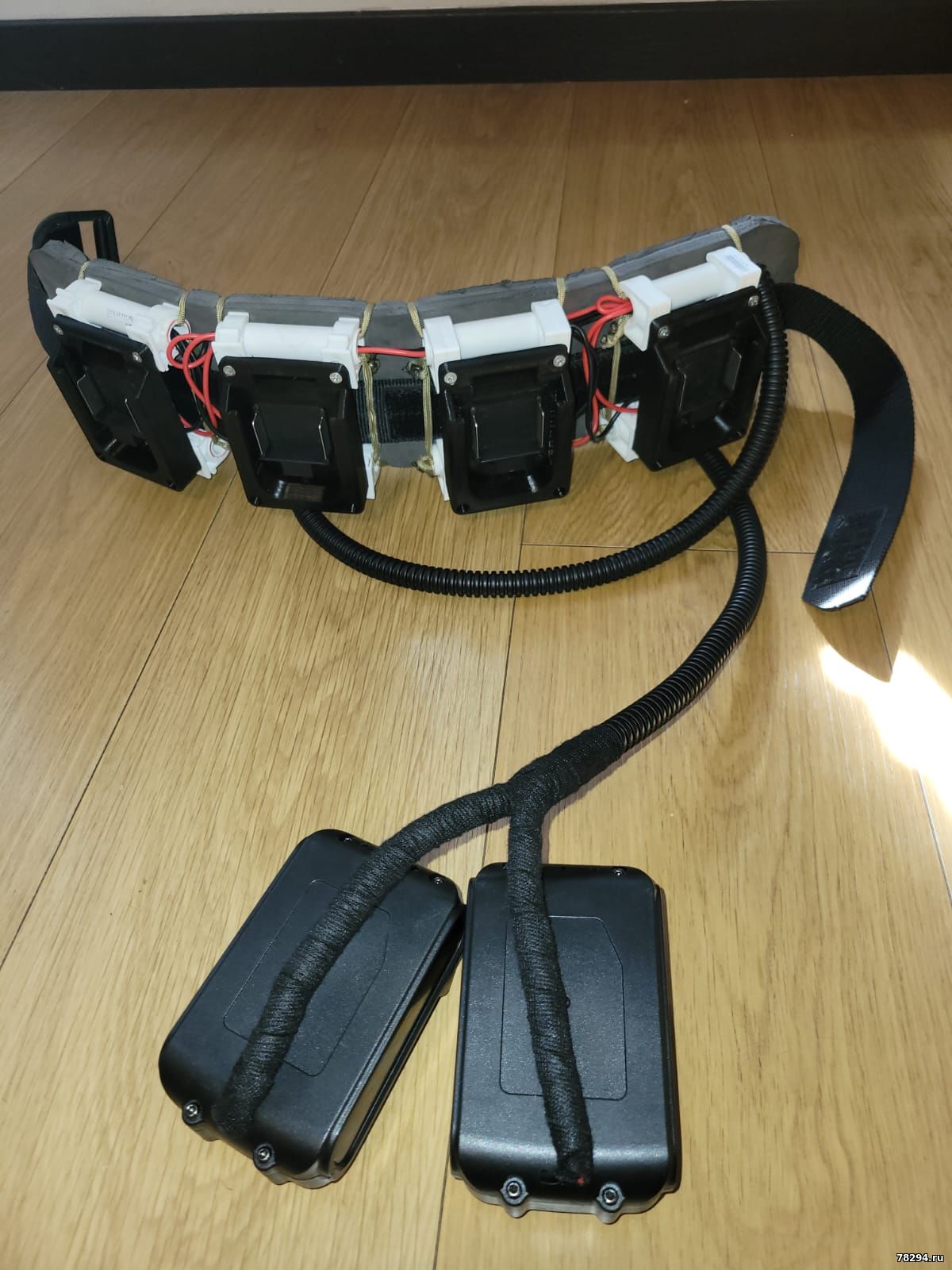

Собственно в качестве компенсации морального ущерба несколько фоток колхозинга, что я запилил под триммер. Задача стояла понизить токовую нагрузку на аккамуляторы - XLT долго не живут на 1 Квт в этом приборе судя по отзывам из за перегрева и быстрого разряда и не покупать оригинальные батареи макита ибо в хозяйстве полно 6 амперных от Хейма. Инструмент практически новый достался не дорого, пойду покошу травку. )
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 17:30 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.07.2025, 17:30 | Сообщение # 501
|
Администраторы
Anat78
Майор
- Сообщений:7614
- Репутация:62±
|
Замечательно
да есть такая же коса, брал за 6тыс, да батареи обычные 5 ач на ней греются при работе
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalinamob
|
Дата: Суббота, 19.07.2025, 17:40 | Сообщение # 502
|
|
|
Вот совпадение! ) И как в работе, хватает? Меня напрягали американские форумы, говорят отказы у них по платам есть. У меня тоже плата заменена, судя по тому, что я внутри увидел, причем на коленке и рукожопом, скрутки даже непаялись. ) Мне показалось, что макита максимум выжать смогла из этого формата батарей и с этим все проблемы - после того как батарея устает от времени, падение напряжения слишком большое, но еще до отсечки и плата на повышенных токах работает. В общем понаблюдаю, досталась не за 6 конечно, но тоже относительно дешево. Будь проклят тот день, когда я посеял газон. )
Сообщение отредактировал kalinamob - Суббота, 19.07.2025, 17:40 |
|
|
|
|
